Принцип и схема работы фанкойла: отличие от кондиционера, инструкции по эксплуатации

Составные части схемы чиллер-фанкойл

Роль охлаждающего устройства отведена чиллеру — внешнему блоку‚ производящему и подающему холод по трубопроводам с циркулирующей по ним водой или этиленгликолем. Этим она и отличается от других сплит-систем, где в качестве теплоносителя закачивают фреон.

Для движения и передачи фреона, хладагента, нужны дорогие медные трубы. Здесь же с этой задачей прекрасно справляются водопроводные трубы с теплоизоляцией. На ее работу не влияет температура наружного воздуха, тогда как сплит-системы с фреоном теряют работоспособность уже при -10⁰. Внутренним теплообменным агрегатом является фанкойл.

Он принимает жидкость с низкой температурой, затем передает холод в воздушную среду помещения‚ а нагретая жидкость возвращается назад в чиллер. Фанкойлы устанавливают во всех комнатах. Каждый из них работает по индивидуальной программе.

Основные элементы системы — насосная станция‚ чиллер‚ фанкойл. Фанкойл может быть установлен на большом расстоянии от чиллера. Все зависит от того‚ какой силой обладает насос. Число фанкойлов пропорционально мощности чиллера

Обычно такие системы применяют в гипермаркетах‚ торговых комплексах‚ сооружениях‚ возведенных под землей‚ гостиницах. Иногда их используют в качестве отопления. Тогда по второму контуру в фанкойлы подают нагретую воду или переключают систему на котел отопления.

Что такое система чиллер-фанкойл?

Оборудование, называемое чиллер-фанкойл, предназначено для поддержания комфортного микроклимата в помещении в любую пору года. Агрегат устанавливают в постройках любой этажности, конфигурации, назначения и площади.

Преимущества и недостатки системы

Данные устройства кондиционирования имеют следующие преимущества:

1. Можно использовать воздуховоды любой протяженности. Мощность чиллера выбирают в зависимости от длины канала. Даже при удалении агрегата от помещения на сотню метров система будет работать с одинаковой производительностью.
2. Наружный блок компактный и после установки не портит фасад здания, он занимает мало места.
3. Комплектующие системы стоят недорого. Монтаж обходится не так дорого, как установка сплит-системы, потому что используют не медные, а обычные трубы.
4. Оборудование совершено безопасно для людей, потому что летучие газы не выходят за пределы агрегата.
5. Систему легко адаптировать под определенные условия работы и настроить в интерактивном режиме.

К недостаткам можно отнести высокую стоимость внутреннего и наружного блоков, сложный процесс монтажа, а также существенные расходы энергоресурсов. Кроме этого, оборудование издает сильный шум во время работы.

Принцип работы системы

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Самое простое устройство работает по следующему принципу: в зависимости от необходимости нагрева или охлаждения помещения радиатор доводчика подает нагретую или холодную жидкость в теплообменник. Здесь жидкий носитель охлаждает или подогревает воздух, а вентилятор подает подготовленные воздушные массы в помещение.

В сложных агрегатах доводчики смешивают воздушные массы в помещении с воздухом, подающимся посредством кондиционера с улицы. Доводчик поддерживает требуемую температуру носителя. Он проходит через радиатор, где происходит нагрев или охлаждение воздушных масс. Чтобы система не работала непрерывно, в ней установлены обходные трубы с вентилями и термоэлектрическим приводом.

В хода работы радиатора образуется конденсат, который стекает в приемный лоток. Из него влагу выкачивает дренажный насос, к которому подключен поплавковый клапан. Затем вода попадает в приемную трубу, а оттуда в канализацию.

Область применения системы

Поскольку оборудование предназначено для поддержания комфортного микроклимата в помещениях, оно востребовано на следующих объектах:

• большие производственные и складские помещения (не исключением являются и объекты с особыми санитарными условиями эксплуатации);
• гостиничные комплексы;
• развлекательные, административные и торговые здания;
• рекреационные объекты с большим количеством помещений;
• лечебные учреждения;
• супермаркеты;
• бизнес-центры.

Мощность чиллера

Мощность и эффективность – это не только количество кВт, но совокупность в сумме различных слагаемых. При расчете мощности чиллера учитываются следующие показатели:

1. Тепло, проникающее в окна, через ограждения.
2. Тепло, исходящее от людей, присутствующих в помещении.
3. Тепловая энергия, вырабатываемая освещением и другим оборудованием.

Все притоки тепла суммируются, и таким образом определяется общая тепловая нагрузка, которую несет помещение. Затем суммируются нагрузки всех помещений, которые обслуживает чиллер.

Поскольку процесс охлаждения сопровождается выделением конденсата, и влагосодержание воздуха при этом изменяется, расчет мощности производят по специальной формуле, предусматривая до 20% запаса по мощности.

Роль фанкойла в системе кондиционирования

Фанкойл — важный элемент централизованной климатической установки. Второе название — вентиляторный доводчик. Если термин fan-coil перевести с английского дословно, то это звучит‚ как вентилятор-теплообменник‚ что наиболее точно передает принцип его действия.

В конструкцию фанкойла включен сетевой модуль, обеспечивающий подключение к центральному управляющему устройству. Прочный корпус скрывает конструктивные элементы и оберегает их от порчи. Снаружи устанавливается панель, равномерно распределяющая потоки воздуха в различных направлениях

Предназначение устройства заключается в приеме носителя с низкой температурой. В перечень его функций также входит как рециркуляция, так и охлаждение воздуха в помещении, где он установлен‚ без поступления воздуха снаружи. Основные элементы fan-coil расположены в его корпусе.

К ним относятся:

• центробежный или диаметральный вентилятор;
• теплообменник в виде змеевика‚ состоящего из медной трубки и алюминиевых ребер‚ насаженных на нее;
• пылевой фильтр;
• блок управления.

Кроме основных узлов и деталей в конструкцию фанкойла входит поддон для улавливания конденсата‚ насос для откачки последнего‚ электродвигатель‚ посредством которого поворачиваются воздушные заслонки.

На фото канальный фанкойл марки Trane. Производительность двухрядных теплообменников — 1.5 – 4.9 кВт. Агрегат укомплектован малошумным вентилятором и компактным корпусом. Он отлично размещается за фальшь-панелями или за подвесной потолочной конструкцией

В зависимости от способа монтажа существует фанкойлы потолочные‚ канальные‚ монтируемые в каналы‚ по которым осуществляется приток воздуха‚ бескорпусные‚ где все элементы смонтированы на раме‚ настенные или консольные.

Потолочные аппараты наиболее популярны и имеют 2 варианта исполнения: кассетные и канальные. Первые монтируют в объемных помещениях с подвесными потолками. За подвесной конструкцией располагают корпус. Видимой остается нижняя панель. Они могут рассредоточивать воздушные потоки по двум или всем четырем сторонам.

Если систему планируют использовать исключительно для охлаждения, то лучшее место для него — потолок. Если конструкция предназначается для обогрева‚ устройство размещают на стене в нижней ее части

Потребность в охлаждении существует не всегда, поэтому‚ как видно на схеме‚ передающей принцип работы системы чиллер-файнкойл‚ в гидравлический модуль встраивают емкость, выполняющую роль аккумулятора для хладагента. Тепловое расширение воды компенсирует расширительный бак, подключенный к подающему трубопроводу.

Управляют фанкойлами как в ручном, так и в автоматическом режимах. Если вентиляторный доводчик работает на отопление, то в ручном режиме отсекают подачу холодной воды. При работе его на охлаждение перекрывают горячую воду и открывают путь для поступления охлаждающей рабочей жидкости.

Пульт для управления как 2-трубным так и 4-трубным фанкойлом. Модуль подключают непосредственно к устройству и размещают вблизи него. От него подсоединяют панель управления и провода для ее питания

Для работы в автоматическом режиме на панели выставляют нужную для конкретного помещения температуру. Поддержка заданного параметра осуществляется посредством термостатов, которые корректируют циркуляцию теплоносителей — холодного и горячего.

Преимущество фанкойла выражается не только в применении безопасного и дешевого теплоносителя но и в быстром устранении неполадок в виде утечек воды. Это удешевляет их сервис. Применение этих устройств — наиболее энергоэффективный способ создания благоприятного микроклимата в здании

Так как любое большое здание имеет зоны с разными требованиями к температурному режиму, каждую из них должен обслуживать отдельный фанкойл или их группа с идентичными настройками.

Количество агрегатов определяют на стадии проектирования системы расчетным путем. Стоимость отдельных узлов системы чиллер-фанкойл довольно высокая‚ поэтому как расчет‚ так и проектирование системы нужно выполнять максимально точно.

Из чего состоит система чиллер-фанкойл

В состав системы чиллер-фанкойл входят следующие структурные элементы:

1. Чиллер или центральная охлаждающая машина
2. Фанкойлы или локальные теплообменники
3. Охлаждающая жидкость (теплоноситель). Это может быть обычная вода или раствор этиленгликоля.
4. Насос, называемый гидромодулем. В крупных системах обычно речь идет о насосных станциях
5. Трубная разводка
6. Система автоматического регулирования

Как устроен чиллер

Чиллером называют агрегат, предназначенный для охлаждения или нагрева жидких сред, используемых далее в качестве теплоносителей. Чиллеры могут иметь широкий диапазон мощности, благодаря чему они с успехом используются в пищевой промышленности и фармацевтике, а также в климатотехнике. Их применяют для кондиционирования воздуха и отопления общественных зданий и частных домов, для заливки катков, охлаждения напитков и медикаментов.

Устройство чиллера аналогично устройству бытового холодильника. В нем есть компрессор, конденсатор и испаритель. Отличие состоит только в том, что тепловая энергия может забираться или отдаваться жидкости, циркулирующей через теплообменник, для чего используются одновременно 2 контура циркуляции воды: горячий и холодный.

В жаркое время года тепло охлаждаемой жидкости используется для нагрева воды, направляемой далее на горячее водоснабжение. В холодное время года осуществляется только нагрев воды.

Движение горячей и холодной жидкости идет по двум отдельным непересекающимся трубопроводам, по которым теплоноситель поступает к фанкойлам.

Что такое фанкойлы — принцип работы

Фанкойл это высокоэффективный теплообменник, одновременно подключаемый к холодному и горячему трубопроводу. Для усиления теплообмена используется вентилятор, монтируемый за теплообменником фанкойла. Особенностью фанкойла является создание воздушных потоков заданной температуры внутри помещения без дополнительного притока воздуха извне, что позволяет повысить эффективность использования вырабатываемой чиллером тепловой энергии.

Управление фанкойлом может идти в ручном и в автоматическом режиме.

При ручном управлении для отопления достаточно перекрыть кран подачи в устройство холодной воды, а для охлаждения, напротив, перекрыть кран подачи горячей воды, открыв движение охлаждающей жидкости.

В автоматическом режиме достаточно установить на панели требуемую температуру воздуха в помещении, поддержание которой осуществляется с помощью термостатов, регулирующих движение горячего и холодного теплоносителей.

Место установки фанкойлов может быть любым: настенным, напольным, потолочным. Если система используется предпочтительно для охлаждения, предпочтение отдается потолочному монтажу. Если, наоборот, для отопления, то фанкойлы помещают в нижней части стен.

Подведем итоги

Чиллер-фанкойл эффективная, проверенная временем, система отопления и кондиционирования воздуха, применение которой обеспечивает благоприятный климат круглый год.

Чиллер-фанкойл в равной степени эффективна для общественных зданий и частных домостроений, но в настоящее время ее широкое распространение ограничено недостаточным количеством предложений на рынке нашей страны чиллеров малой мощности, установка которых возможна в индивидуальных домах.

Еще одним недостатком чиллеров является высокая стоимость единицы тепловой энергии, вырабатываемой с их помощью. При выборе чиллеров для отопления они проигрывают газовым котлам.

В последнее время становится все более распространенным у потребителей фанкойл канальный. Это устройство представляет собой оборудование, которое имеет способность нагревать или охлаждать воздух внутри помещения по желанию потребителя. Попросту говоря, подобный агрегат можно назвать теплообменником, который можно установить в любом помещении постройки любого назначения, это позволит выбрать определенный температурный режим в любое время, который будет комфортен для людей, находящихся внутри здания.

Что такое фанкойлы?

Английское словообразование, соединившее вентилятор (fan) с калорифером-теплообменником (coil) точно выражает суть устройства. По своему содержанию фанкойл это вентилятор-теплообменник, способный кондиционировать воздух в помещении либо нагревать его. За способность доводить температурные параметры до требуемых значений, его еще называют температурным доводчиком. В роли теплообменника в фанкойле выступает радиатор, по регистрам которого протекает вода или другая техническая жидкость (тосол). Подключая радиатор к сети водяного отопления, получаем устройство, подогревающее воздух. Если температура теплоносителя опустится, имеем функционал простейшего кондиционера.

Как работает фанкойл с горячей водой ясно. В венткамерах и раньше, до появления температурных доводчиков стояли калориферы, врезанные в сеть отопления. Они подогревали приточку, и на этом их функционал ограничивался. Как понизить температуру теплоносителя в радиаторе, чтобы заставить фанкойл функционировать в режиме охлаждения? Ответом на этот вопрос будет установка чиллера — устройства, способного и подогревать, и охлаждать теплоноситель. Вместе с фанкойлом он составляет эффективную систему кондиционирования-подогрева. Чиллеры производятся достаточно большой мощности, так что одного бывает достаточно, чтобы обеспечить охлажденной жидкостью не один десяток фанкойлов. Конструкции этих устройств отличаются большим разнообразием. Наибольшее распространение получили:

• Приборы скрытой установки, такие как канальный фанкойл, монтируемый в вентиляционных каналах и коробах;
• Кассетный устанавливается в конструкциях подвесных потолков;
• Потолочный, настенный, напольный фанкойлы, получили свое название по способу их установки;
• Бескорпусные фанкойлы устанавливаются в венткамерах, а корпусные допускается монтировать в помещениях.

Если в здании работает одновременно несколько фанкойлов, их можно настраивать в едином режиме, для обеспечения общих температурных параметров всего здания. Но иногда необходимо быстро подогреть отдельное помещение, например школьный актовый зал. Тогда отвечающий за температуру зала фанкойл можно настроить в автономном режиме.

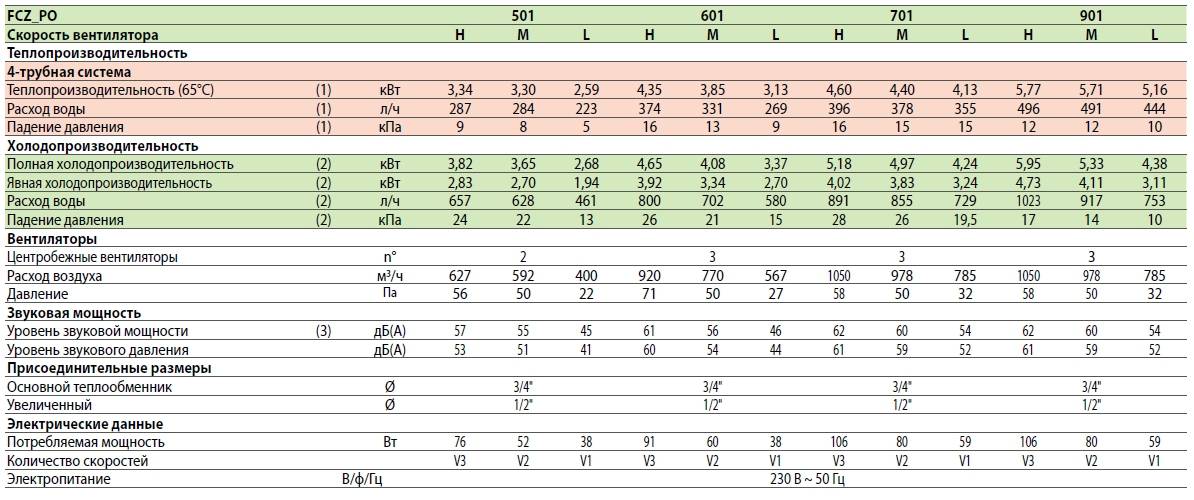

Какими бывают четырехтрубные фанкойлы?

В основном четыре трубки для подключения имеют кассетные, канальные или настенно-подпотолочные модели. Установки, которые монтируются на стену, всегда оснащаются только двумя трубками. Помимо основных режимов работы существует множество дополнительных функций, которые осуществляет четырехтрубный фанкойл.

Кассетные модели оснащаются:

• ИК-пультом. Применяется для управления установкой. С его помощью меняется скорость и интенсивность подачи воздуха, включение и выключение дополнительных функций (автоматический поворот жалюзи, смена наклона заслонок, переключение режимов тепло/холод).
• Системой автоматики. Носит защитную функцию, регулируя работу и предохраняя от выхода из строя компоненты установки.
• Дренажной системой. При помощи насоса поднимает уровень конденсата.
• Электроприводом воздушных заслонок.
• Воздушными фильтрами для очистки воздуха от примесей и частиц пыли.

Также кассетные фанкойлы могут дополнительно комплектоваться проводным пультом управления и трехходовым клапаном. Данные модели устанавливаются в пространство между строительным и подвесным потолком. Выпускаются как стандартных, так и компактных габаритов. В одну систему могут быть включены несколько установок, что делает возможным обслуживание больших зданий с множеством изолированных помещений.

Канальный фанкойл

Монтаж оборудования осуществляется в межпотолочном пространстве. Установка может быть скрытой или открытой. Аппарат может иметь различную мощность (низко-, средне-, высоконапорные модели).

Помимо охлаждения или нагрева, установка осуществляет подмес свежего воздуха и его фильтрацию. Для управления оснащается электромеханическим термостатом. Также опционально приобретается трехходовой клапан, который обеспечивает регулировку производительности.

Канальные четырехтрубные фанкойлы применяются в маленьких по площади магазинах и внушительных производственных цехах, торговых комплексах, кинотеатрах, ресторанах.

Напольно-подпотолочный фанкойл

Применяется для поддержания комфорта в офисах, магазинах, номерах гостиниц, комнатах в частных домах с внушительной площадью и низкими потолками.

Подобные аппараты размещаются чаще под потолком. Также есть возможность напольного монтажа. В этом случае блок крепится вертикально у стены.

Напольно-подпотолочные модели работают в широком температурном диапазоне. Обладают возможностью поддерживать комфорт в помещении большой площади. Могут устанавливаться там, где для других моделей не нашлось места: на стене, под потолком, под окнами, над мебелью.

Управление фанкойлами

Управление работой фанкойла производится обычно с помощью индивидуального проводного пульта, которым он комплектуется. Фанкойлами Dantex можно управлять и с использованием индивидуального инфракрасного пульта, который приобретается отдельно вместе с платой управления DF-KZ03

Настенные фанкойлы Dantex чаще всего оборудованы встроенным сетевым интерфейсом MD-NIM01, позволяющим подключить его к системе центрального управления.

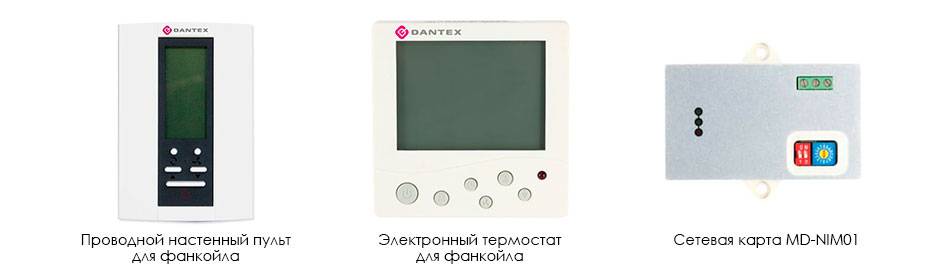

На фото: Устройства управления для фанкойлов Dantex

Существует два способа регулирования температуры воздуха в помещении с помощью фанкойлов.

Первый способ заключается в том, что при достижении нужной температуры в помещении термостат отключает питание двигателя вентилятора теплообменника внутри фанкойла. При увеличении температуры на 1-2 °С термостат снова включает питание двигателя вентилятора. Таким образом происходит периодическое включение/выключение вентилятора фанкойла, за счет чего и поддерживается необходимая температура воздуха в помещении. Иногда используется плавный способ регулирования скорости, чаще же встречается ступенчатое регулирование скорости вращения вентилятора.

Второй способ предполагает регулировку подачи воды в теплообменник фанкойла. Этот способ реализуют путем установки перед фанкойлом трехходового клапана. В большинстве случаев этот элемент не входит в комплектацию фанкойла, его надо приобретать дополнительно.

Фанкойл кассетного типа Carrier 42 GWC 008

Кассетный фанкойл Carrier 42GWС008 с точным поддержанием заданной температуры. Монтаж в подвесном потолке. Двухтрубный вентиляторный доводчик Carrier 42GWС008 оптимально подходит для монтажа в офисах, информационных центрах, магазинах, ресторанах, барах и других крупных помещениях.

Отличительные особенности:

Для обслуживания помещений с большой площадью кассетный фанкойл Carrier 42GWС008 имеет необходимые функции:

• точность поддержания заданных температур и влажности;
• исключена возможность возникновения сквозняков, а так же появления зон застоявшегося воздуха;
• распределение потока воздуха в четырех направлениях, обеспечивает индивидуальный комфорт;
• практически бесшумную работу фанкойлу обеспечивает уникальная конструкция имеющегося центробежного насоса;
• специальная конструкция диффузора способна обеспечить быстрое перемешивание свежего подаваемого потока и комнатного воздуха;
• высокопроизводительные качественные фильтры помогут удалить из воздуха различные примеси.

Преимущества кассетного фанкойла Carrier 42GWС008

• Малогабаритный блок — высотой всего 298 мм. Расположение четырех подвесных кронштейнов блока соответствует отверстию Т-образной формы, и с их помощью можно легко поднять и закрепить блок.
• Четырехстороннее распределение воздуха обеспечивает индивидуальный комфорт, и предусмотрена возможность регулировать интенсивность потока воздуха из каждого диффузора и даже полностью закрывать его.
• Оригинальная конструкция радиального вентилятора обеспечивает малошумную работу блока. Благодаря этому совершенно отсутствует беспокоящий прерывистый шум в комнате.
• Высокоэффективный насос для откачки конденсата, помещенный в специальную звукоизолирующую оболочку, обеспечивает практически бесшумный и быстрый слив конденсата.
• Возвратный воздух, очищенный при прохождении через легкосъемный моющийся фильтр, поступает в блок кассетного типа через большую распределительную решетку, и за счет непрерывной циркуляции обеспечивается наличие в комнате свежего воздуха.
• Благодаря специальной конструкции диффузора обеспечивается быстрое смешивание подаваемого и комнатного воздуха. Кондиционированный воздух направляется вдоль потолка и равномерно распределяется по комнате.
• По специальному заказу поставляется терморегулятор с большим жидко-кристаллическим дисплеем.

Электродвигатель и вентилятор

• Оптимизированная конструкция радиального вентилятора для блока 42GWC.
• Высокая эффективность.
• Малошумная работа с противовибрационными прокладками для двигателя.

Распределительная решетка и фильтр возвратного воздуха

Фильтр, смонтированный внутри распределительной решетки возвратного воздуха, легко снимается и промывается, и за счет непрерывной циркуляции в комнате всегда свежий воздух. Блок, имеющий изящный внешний вид лицевой панели и распределительной решетки, успешно вписывается в разнообразные интерьеры комнат.

Насос для откачки конденсата

• Находящийся в блоке высокопроизводительный насос для откачки конденсата помещен в специально созданную звукоизолирующую оболочку.
• Обеспечивается бесшумный слив конденсата.
• Продолжает работать даже в то время, когда блок находится в режиме ожидания.
• Для предотвращения утечки конденсата рекомендуется устанавливать в системе водоснабжения двухходовой или трехходовой вентиль.

Примечание:

Режим охлаждения:

• температура входящего воздуха 27°С по сухому термометру / 19°С по влажному термометру;
• температура входящей воды 7°С и повышение температуры на 5°С.

Режим нагревания:

• температура входящего воздуха 20°С,
• температура входящей воды 50°С,
• расход воды одинаковый в обоих режимах.

Опции

• Терморегулятор
• Двухходовой регулирующий вентиль с электроприводом
• Трехходовой регулирующий вентиль с электроприводом

Чиллер и его отличия от фанкойла

Термин чиллер произошел от английского chiller, что означает буквально «охлаждающая машина». Где и как используется этот агрегат? Практически везде. Он охлаждает заполняющую его воду или незамерзающие жидкости. Установка является необходимой для таких отраслей, как машиностроение, металлообрабатывающая промышленность, производство продуктов питания, виноделие и другие, а также там, где работают системы кондиционирования воздуха.

Этот вид климатического оборудования представляет собой довольно громоздкий аппарат. Охладитель чиллера, как бытовой, так и промышленный, состоит из трех частей:

• конденсатор;
• компрессор;
• испаритель.

Где можно применять фанкойлы для нагрева

Все производители изготавливают чиллеры как для охлаждения, так и для нагрева воды, т.е., в большинстве случаев, они могут работать как в режиме охлаждения, так и в режиме нагрева воды, при этом температура воды, подаваемая в фанкойл для нагрева воздуха, обычно составляет +40…+55 ℃. Есть отдельные более дешёвые модели, работающие только на охлаждение или только на нагрев. Последние имеют особое название – тепловые насосы. Они устанавливаются в частных домах, коттеджах и обеспечивают нагрев воды не только для отопления, но и для сантехнических и хозяйственных нужд. В качестве внутренних приборов применяются фанкойлы различного типа. Быстрый нагрев воздуха, интенсивная принудительная его циркуляция и бесшумность ставят такие фанкойлы на самый высокий уровень среди всех возможных приборов обогрева. Фанкойлы могут применяться отдельно, независимо от чиллера. Такой вариант возможен, если есть какой-то другой источник нагрева воды (жидкости), которая направляется в фанкойлы. Температура воды (жидкости) в этом случае не должна превышать +70 ℃, иначе произойдет повреждение фанкойла.

На сегодняшний день неоспоримым фактом является то, что осуществлять отопление помещения с помощью бытовой, полупромышленной сплит-системы, а также любым видом промышленного кондиционера намного эффективнее, чем обычными электронагревателями. Однако, с понижением температуры наружного воздуха, эффективность уменьшается. Поэтому особенно хочется выделить использование системы чиллер-фанкойл для отопления помещения.

Как же происходит отопление фанкойлами? В этом направлении выделена специальная группа оборудования, предназначенная именно для обогрева и называется это оборудование — тепловые насосы. Надо отметить, что совершенно все типы фанкойлов (настенные , кассетные , канальные , напольно-подпотолочные) могут нагревать воздух, но надо иметь ввиду, что теплый воздух из фанкойла будет подниматься вверх и расположение фанкойла вверху будет давать плохой эффект для отопления. Это касается, в большей степени, канальных и кассетных фанкойлов. Для лучшей эффективности отопления следует подбирать фанкойлы с нижним расположением или с регулируемым выходом воздуха по высоте. Сама же возможность работы на отопления не зависит от конструкции фанкойла. Если фанкойл работает в паре с чиллером, который может работать для получения холода и тепла, то и фанкойл также может работать на нагрев воздуха. В случае, если чиллер предназначен только для работы на холод, то, соответственно, и фанкойл может работать только на охлаждение воздуха.

В большинстве случаев фанкойлы производятся двухтрубные, и они же имеют внутри фанкойла один теплообменник, и именно они чаще всего находят свое применение. Тем не менее, многие производители выпускают и четырехтрубные фанкойлы, которые имеют внутри два теплообменника и эти теплообменники могут работать каждый в своем режиме, независимо друг от друга. При этом каждый теплообменник подключается к своему чиллеру или любой другой системе, которая предварительно подготавливает (нагревает/охлаждает) воду для дальнейшей подачи ее в фанкойлы. Работа этих теплообменников происходит независимо друг от друга. В качестве такой системы для одного теплообменника можно использовать индивидуальный котел или подключится к центральному отоплению, если такое имеется, а другой подключить к чиллеру.

Такие фанкойлы имеют более широкие функциональные возможности, но и в этом случае такие четырехтрубные теплообменники можно использовать для нагрева воздуха. Эффективность от использования фанкойлов в качестве отопительных приборов намного выше, чем от использования обычных радиаторов отопления именно благодаря применению встроенных вентиляторов внутри фанкойла и более эффективных материалов, с точки зрения теплоотдачи, из которых изготавливается теплообменник.

Отопление при помощи систем кондиционирования (бытовой или полупромышленной сплит-системой) зарекомендовало себя как более эффективный способ по сравнению с традиционными радиаторами. Но такой способ работает, пока на улице не очень холодно. При значительном похолодании производительность обычного климатического оборудования падает. В этом случае на помощь приходит система чиллер-фанкойл.

Сколько стоят фанкойлы – обзор цен

Стоимость системы чиллер-фанкойл зависит от множества факторов, особенно от её функционала и мощности. Важнейшими параметрами считаются: холодопроизводительность, минимальная и максимальная температуры охлаждения и нагрева воды, наличие или отсутствие фильтров.

Рассмотрим несколько моделей.

Kentatsu KFZF30H0EN1 – кассетный фанкойл, производительностью 4 и 3 кВт (нагрев-охлаждение), предназначенный для монтажа в подвесной потолок помещений площадью 20 – 30 м².

Устройство отличается простотой установки и эксплуатации, высокой энергоэффективностью, особой конструкцией крыльчатки вентилятора и низкими шумовыми характеристиками.

Kentatsu KFZF30H0EN1

Канальный средненапорный фанкойл RoyalClima VC-S20P2. Бренд RoyalClima всегда делает ставку на высокую производительность и энергоэффективность при разработке техники, и модель VC-S 20P2 не стала исключением.

RoyalClima VC-S 20P2

Достаточно компактная, но вместе с тем мощная модель. Позволяет поддерживать и регулировать параметры микроклимата на объектах различного назначения (от жилых до промышленных). Достаточно универсален и удобен в эксплуатации.

В среднем стоимость моделей колеблется от 10 до 20 тысяч рублей.

А если у вас есть собственный опыт использования фанкойлов для контроля за микроклиматом дома, расскажите о вашем опыте другим читателям нашего онлайн журнала.
