можно ли установить дополнительный циркуляционный насос в газовых настенных котлах Ардериа

Разновидности циркуляционных помп, конструкция

Рассматриваемые приборы похожи на такие же изделия для перекачки воды для иных целей, принцип работы аналогичный, но в данном случае устройство создано с учетом нюансов отопления: под высокие t°, их перепады, а также под характеристики системы, необходимость регулирования напора, скорости в широком диапазоне. Изделие изготовляется под врезку именно на трубы, байпас (часто продается целый узел с ним и кранами), учитывая их специфику.

Помпа мокрого типа:

Сухой тип:

Применяют 2 типа: с мокрым и сухим ротором. Последние более производительные, но реже используются для домашних, бытовых условий, так как шумные, с заметной вибрацией, дороже.

Главный минус всех помп — зависимость от электричества. Если объект с частыми перебоями питания, то ставят резервные аккумуляторы, для нивелирования скачков напряжения рекомендован стабилизатор.

Стандартно для насоса отопления, для всех разновидностей производители предусматривают ступенчатое выставление скоростей: можно подбирать оптимальный режим, контролировать потребление энергии.

Краткое описание недостатков и преимуществ разновидностей следующее. Изделия сухого типа более шумные, создают вибрацию, дорогие, но производительнее, чистота перекачиваемого ресурса не значимая. Мокрые — тихие, дешевле, компактнее, но ограничены по напору, транспортируемое вещество должно быть без примесей.

На рынке есть сдвоенные модели, применяемые для резерва, при аварийных ситуациях.

Технология монтажа

Установка циркуляционного агрегата – процесс, требующий соблюдения определенной последовательности работ.

Подготовка

Специалисты рекомендуют приобрести насос с резьбами разъемного типа. Если их нет, то нужно купить эти детали дополнительно. Также понадобится фильтр глубокой очистки.

Перед монтажом готовят обратный клапан: это нормализует работу системы отопления.

Также понадобятся специальные ключи, арматура, труба, небольшая по размеру, диаметром равным диаметру стояка.

Место

Современные циркулирующие насосы могут быть установлены как на трубе подачи воды, так и на обратном трубопроводе.

Монтаж, производимый на байпас (установленная между прямой и обратной проводкой отопительного радиатора перемычка, отрезок трубы), требует предварительной проверки способности прибора выдерживать сильный напор горячей воды.

При наличии мембранного бака байпас с насосом ставят на обратный трубопровод, ближе к расширительному баку.

Установка

Отопительная система может быть сделана из металла или экопласта. Разницы нет никакой для монтажа насосного оборудования. Его вставляют путем обвода. Если трубопровод выполнен из металла, то можно приобрести готовую конструкцию для обвода главной магистрали.

Сначала нужно слить воду, прочистить отопительную конструкцию, промыв ее несколько раз.

Затем с боку основной трубы, согласно схеме, монтируют П-образный кусок трубы, в середину которого встроен насос. С двух сторон от этого агрегата нужно установить шаровые краны. Для чего это нужно?

Во-первых, естественная циркуляция теплоносителя восстановится, если перекрыть один из них. Во-вторых, можно произвести ремонт или замену циркулирующего оборудования, если перекрыть оба крана, при этом сливать воду из системы не нужно.

После этого заполняют систему теплоносителем и проверяют ее на работоспособность. Любые погрешности нужно исправить на данном этапе.

Затем из трубопровода с помощью центрального винта выводят ненужный воздух. Если все сделано правильно, из специального отверстия начнет проступать жидкость.

Насосное оборудование с управлением ручного типа требует выведения воздуха перед началом работы: его включают на несколько минут и открывают клапан, это неоднократно повторяют.

После наполнения труб водой включится насосный прибор. Присутствие воздуха в трубопроводе исключено.

Какие параметры устройства стоит учитывать при покупке?

Прежде, чем покупать и устанавливать оборудование, стоит  изучить его наиболее важные параметры. Чтобы не ошибиться при выборе, ознакомьтесь с такими его характеристиками, как плотность теплоносителя, сила напора и температура воды. Также потребуется узнать диаметр труб, используемых для отопления здания.

Параметры циркуляционного насоса

Узнать, какие именно характеристики имеет выбранный вами насос, можно на упаковке, боковой стенке или в техническом паспорте агрегата. Напор производители обозначают литерой «H». Этот показатель означает способность устройства поднимать воду на определенную высоту. Он измеряется в метрах. Вторая характеристика – это потребление жидкости системой. Она обозначена литерой «Q» и измеряется кубическими метрами. Этот параметр равен мощности котла и зависит, в основном, от диаметра трубопровода.

Оборудование для улучшения циркуляции не предназначается для подъема жидкости

Из-за этого при покупке агрегата особое внимание стоит уделять именно параметру «Q». Если установленный котел не снабжен помпой, то дальнейшее потребление жидкости придется рассчитать самостоятельно. Большинство современных отопительных приборов уже имеют подобное оборудование

Устанавливать 2 устройства для улучшения циркуляции тепла оптимально в случае, когда в доме уже есть котел более старой модификации, однако со временем здание было достроено, и обогревательная конструкция увеличилась.

Монтаж дополнительного насоса

Приобретать очень дорогое оборудование не стоит. В любом случае использовать весь потенциал устройства не будут. Помимо этого, установленный агрегат отличается высоким уровнем шумов. Чаще всего длина трубы определяет мощностные характеристики оборудования: для каждых 10 м трубы устройство должно давать 0,5 м напора. На практике 100-метровое кольцо  будет эффективно работать, если насос будет выдавать напор в 5 м. Покупая агрегат для трубопровода, не стоит забывать, что мощность устройства должна составлять на 10 % больше, чем показатель, который рассчитали жильцы.

Оптимальное место установки циркуляционного насоса

Хотя интернет изобилует массой информации на эту тему, однако простому пользователю не всегда удается определиться с оптимальной схемой подключения циркуляционного насоса в систему отопления. Причина заключается в противоречивости подаваемой информации, из-за чего на тематических форумах постоянно возникают жаркие дискуссии.

Приверженцы установки аппарата исключительно на обратном трубопроводе приводят в защиту своей позиции такие доводы:

  • Более высокая температура теплоносителя на подаче по сравнению с обраткой провоцирует существенное сокращение срока службы насоса.
  • Горячая вода внутри подающей магистрали менее плотна, из-за чего возникают дополнительные затруднения в ее перекачке.
  • В обратном трубопроводе теплоноситель имеет высокое статическое давление, что облегчает работу насоса.

Нередко такая убежденность складывается также от случайного лицезрения того, где установлен циркуляционный насос на отопление в традиционных котельных: там насосы, действительно, иногда врезают в обратку. При этом в других котельных установка центробежных насосов может осуществляться на подающих трубах.

Аргументы против каждого из приведенных доводов в пользу установки на обратной трубе следующие:

  1. Стойкость бытовых циркуляционных насосов к температуре теплоносителя обычно достигает +110 градусов, тогда как внутри автономных систем отопления вода редко нагревается выше +70 градусов. Что касается котлов, то они на выходе выдают температуру теплоносителя примерно +90 градусов.
  2. Вода при температуре +50 градусов имеет плотность 988 кг/м³, а при +70 градусов – 977.8 кг/м³. Для приборов, создающих давление 4-6 м водного столба, и способных перекачать примерно тонну теплоносителя за 1 час, такая мизерная разница в плотности в 10 кг/м³ (вместимость канистры на 10 л) не играет существенной роли.
  3. Фактическая разница статического давления теплоносителя внутри подачи и обратки также минимальна.

В качестве вывода можно сказать, что схема подключения циркуляционного насоса может предполагать его установку как на обратной, так и подающей трубе отопительного контура. Тот или иной вариант, где устанавливать циркуляционный насос в системе отопления, не оказывает значимого влияния на его уровень работоспособности и эффективности. Исключением является использование недорогих твердотопливных котлов прямого горения, в которых отсутствует автоматика. Так как горящее топливо в таких нагревателях быстро потушить нет возможности, это нередко провоцирует закипание теплоносителя. Если подключение насоса отопления было проведено на подающей трубе, это позволяет образовавшемуся пару вместе с горячей водой попасть внутрь корпуса с крыльчаткой.

Далее события разворачиваются следующим образом:

  • Аппарат резко снижает свою производительность, так как его рабочее колесо не в состоянии перемещать газы. Это провоцирует снижения скорости циркуляции теплоносителя.
  • Наблюдается уменьшение поступающей в котловой бак охлаждающей воды. Как результат, прибор перегревается еще больше, а образование пара возрастает.
  • После того, как объем пара достигнет критических значений, он попадает внутрь крыльчатки. После этого наступает полная остановка циркуляции теплоносителя: возникает аварийная ситуация. Давление в системе возрастает, из-за чего сработавший предохранительный клапан выбрасывает клубы пара внутрь котельной.
  • Если не затушить дрова, то на каком-то этапе клапан не справится с возрастающим давлением. В результате этого возникает реальная опасность взрыва котла.

Если схема установки циркуляционного насоса в систему отопления предполагает его монтаж на обратную трубу, то это уберегает прибор от прямого воздействия водяного пара. Как результат, увеличивается период времени до аварии (почти на 15 минут). То есть это не предотвращает взрыв, а лишь дает дополнительное время на принятие дежурных мер по устранению возникшей перегрузки системы. Поэтому при поиске места, где ставить насос на отопление, в случаях с простейшими дровяными котлами лучше выбирать для этого обратный трубопровод. Современные автоматизированные обогреватели на пеллетах могут монтироваться на любом удобном участке.

Как выбрать водяной насос для отопления дома

Насос для отопления в частном доме выбирается по нескольким основным параметрам:

  • Производительность и напор;
  • Тип ротора;
  • Потребляемая мощность;
  • Тип управления;
  • Температура теплоносителя.

Давайте посмотрим, как выбирают водяные насосы для отопления частного дома.

Производительность и напор

Правильно сделанные расчеты помогут вам подобрать агрегат, наиболее полно удовлетворяющий вашим запросам, а значит поможет сберечь семейный бюджет.

Под производительностью водяного электронасоса подразумевается его способность перемещать определенное количество воды в минуту. Для расчета используется следующая формула – G=W/(∆t*C). Здесь С – это тепловая емкость теплоносителя, выраженный в Вт*ч/(кг*°С), ∆t – это разница температур в обратной и подающей трубах, W – требуемая тепловая мощность для вашего дома.

Рекомендованная разница температур при использовании радиаторов составляет 20 градусов. Так как в качестве теплоносителя обычно используется вода, то ее теплоемкость составляет 1,16 Вт*ч/(кг*°С). Тепловая мощность рассчитывается для каждого домовладения индивидуально и выражается в киловаттах. Подставьте эти значения в формулу и получите результаты.

Напор вычисляется в соответствии с потерями давления в системе и выражается в метрах. Потери считаются следующим образом – считаются потери в трубах (150 Па/м), а также в других элементах (котел, фильтры очистки воды, радиаторы). Все это складывается и умножается на коэффициент 1,3 (обеспечивает небольшой запас в размере 30% на потери в фитингах, изгибах и т. д.). В одном метре 9807 Па, следовательно, делим полученное суммированием значение на 9807 и получаем необходимый напор.

Тип ротора

В домашнем отоплении используются водяные помпы с мокрым ротором. Они отличаются простой конструкцией, минимальным уровнем шума и отсутствием необходимости в проведении технического обслуживания. Также для них характерны небольшие габариты. Смазывание и охлаждение в них осуществляется с помощью теплоносителя.

Что касается водяных насосов сухого типа, то в домашнем отоплении они не применяются. Они громоздкие, отличаются высоким уровнем шума, требуют охлаждения и периодической смазки. Также они нуждаются в периодической замене уплотнителей. А вот пропускная способность у них большая – по этой причине они применяются в системах отопления многоэтажных домов и крупных промышленных, административных и хозяйственных зданиях.

Потребляемая мощность

Наименьшей потребляемой мощностью обладают самые современные водяные насосы с классом энергопотребления «А». Их недостатком является дороговизна, но лучше один раз вложиться, чтобы получить разумную экономию электроэнергию. Кроме того, дорогие электронасосы обладают меньшим уровнем шума и продолжительным сроком службы.

Тип управления

Через специальное приложение вы сможете получить информацию о работе приборе где бы вы не находились.

Обычно регулировка скорости вращения, производительности и напора выполняется трехпозиционным выключателем. Более продвинутые помпы наделяются электронными системами управления. Они контролируют параметры отопительных систем и позволяют экономить электроэнергию. Самые продвинутые модели управляются в беспроводном режиме, прямо со смартфона.

Температура теплоносителя

Водяные насосы для отопления частного дома отличаются по диапазону рабочих температур. Отдельные модели выдерживают нагревание до +130-140 градусов, именно таким и следует отдать предпочтение – они справятся с любыми тепловыми нагрузками.

Как показывает практика, эксплуатация на предельной температуре возможна разве что самое непродолжительное время, поэтому наличие солидного запаса станет плюсом.

Прочие характеристики

При выборе водяного насоса для отопления необходимо обратить внимание на максимальное рабочее давление для выбранной модели, монтажную длину (130 или 180 мм), тип соединения (фланцевое или муфтовое), наличие автоматического отводчика воздуха. Также обращайте внимание на бренд – ни в коем случае не покупайте дешевые модели от малоизвестных разработчиков

Водяной насос – это не та деталь, на которой следует экономить.

Система отопления без насоса и с насосом.

Отопление без насоса Самостоятельную циркуляцию жидкости обеспечивает разница температур и массы теплоносителя в нагретом и охлажденном состоянии.

Система отопления без насоса называется – система с естественной циркуляцией. Поклонники систем с естественной циркуляцией основным своим доводом в её пользу считают отсутствие в дополнительного сложного оборудования – насоса. Ведь этот конструктивно сложный агрегат не застрахован от поломки. К тому же для его работы требуется подключение электропитания, а это ещё одна статья расходов.

Ну и что же тут сказать??? Всё так.

Оба этих довода справедливы, но так ли хорошо отопление в частном доме без насоса. Давайте посчитаем.

Циркуляция начинается от котла, который должен быть не только смонтирован на этаже ниже самого низко установленного радиатора, но и иметь разгонный вертикальный участок из трубы большого диаметра. К тому же такой большой трубопровод должен идти до самой высокой точки системы отопления, расположенной выше последнего радиатора.

Далее в верхней точке монтируется расширительный бак и раздающий коллектор, который не только выполнен из трубы большого диаметра, но и должен быть расположен под углом не менее 3 градусов.

Отсюда следует, что система с естественной циркуляцией не только сложна в проектировании и монтаже, но и неприглядна в плане декора – трубы большого диаметра сложно декорировать и придется отказаться от скрытого монтажа радиаторов отопления.

Кроме того, в системе отопления дома без насоса невозможно создать большое давление так необходимое для корректной работы современных радиаторов. А уж если случиться засор в трубопроводе, то одной только разницы температур не хватит для того чтобы его протолкнуть и это приведет к остановке всей системы отопления.

Система отопления с насосом

На фоне этого затраты электроэнергии в 30 – 40 Вт на поддержание работоспособности насоса не кажутся такими уж завышенными.

Системы с искусственной циркуляцией теплоносителя не только решает все перечисленные выше проблемы, но и обеспечивает большую теплоотдачу и равномерный прогрев всего трубопровода.

Сама же схема отопления с насосом выглядит следующим образом в трубопровод до котла или после него(в зависимости от модели насоса) устанавливается циркуляционный агрегат, который помогает перемещать теплоноситель по системе отопления.

Что такое циркуляционный насос и для чего он нужен

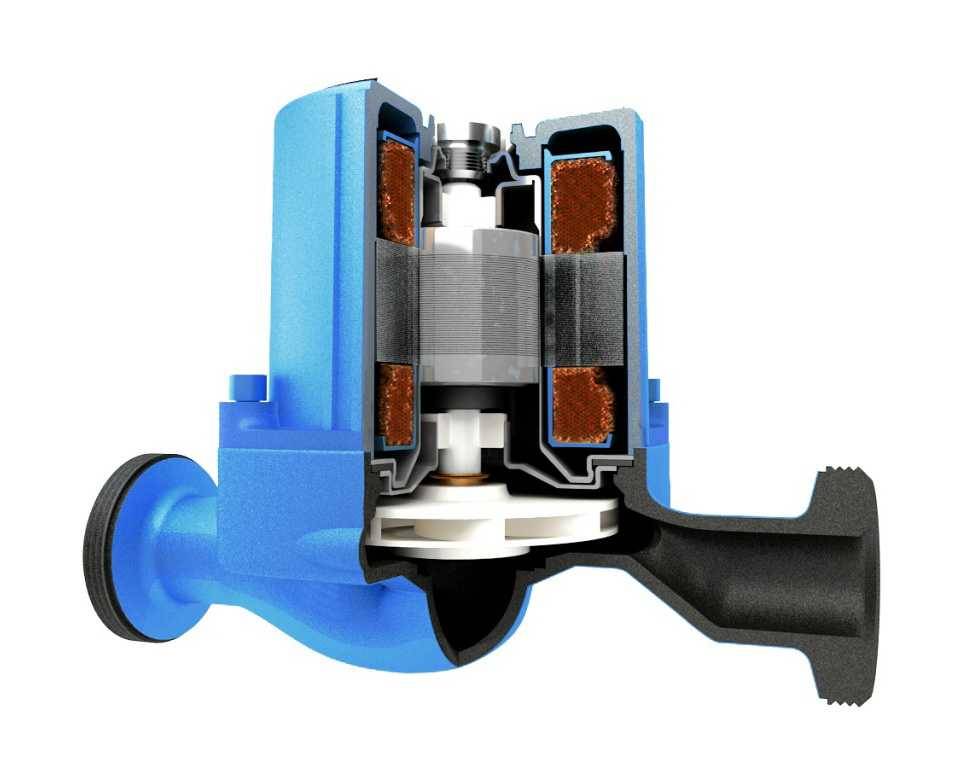

Циркуляционный насос с мокрым ротором в разрезе

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Дополнительный насос в системе отопления дома: нужен ли и где ставить

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

  • При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
  • Для равномерного перемещения теплоносителя в трубопроводах.

Перед установкой дополнительного насоса отбалансируйте систему отопления при помощи балансировочных клапанов

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

  • Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
  • Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
  • Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

Схема монтажа дополнительного насоса в систему отопления

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

С тёплым полом

Схема установки насоса в системе «Теплый пол»

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

Выбор места установки насоса в системе отопления

Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.

Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.

  1. На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.
  2. Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
  3. Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
  4. Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.

Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.

Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.

Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.

  1. Насос должен находиться как можно ближе к нагревательному оборудованию.
  2. Рекомендуется устанавливать устройство на трубу обратки.
  3. Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.

Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.

Лучшие ответы

Дядька из Будущего…:

Не желательно ставить два насоса в одну систему.. . Если вам не хватает по параметрам встроенного, лучше просто поставьте внешний насос нужной мощности а встроенный отключите или вообще уберите из котла…

Дмитрий Е:

зачем, глупость какая-то, если мало мощьности, меняйте сам котел

Анатолий Бондарь:

«Только зря: не спасет тебя крепкий замок, Ты не уснешь спокойно в своем доме, » — ВСВ

дядя Ваня:

А насос то есть или нет в котле. В принципе поставить можно на обратке, но лучше такой же производительности. Сейчас полно всяких насосов. А у вас что не продавливает систему? Поднимите температуру в системе.
