Таблица давления и температура кипения фреона R-410A в кондиционере

Кто этим занимается и сколько стоит услуга?

Ищите в своем городе компании, которые выполняют обслуживание климатической техники — они же могут заменить хладагент, или дозаправить систему.

Сколько стоит такая услуга примерно (для домашнего кондиционера класса «семерки» или «девятки»):

• дозаправка: от 1500 рублей;
• полная замена: от 2500 рублей.

Точнее стоимость скажет только мастер. Цена зависит от:

• количества и марки хладагента в вашей сплит-системе;
• состояния кондиционера (если есть утечка — сразу заправлять хладагент бессмысленно: он снова будет уходить — поэтому сначала проводится диагностика, ремонт, и только потом дозаправка).

Правила вакуумирования под заправку фреона R410a

Лучше всего использовать двухступенчатый вакуумный насос с обратным клапаном. Перед заправкой необходимо удалить остатки влаги.

Чтобы удалить капли воды со стенок системы, нужно ее испарить. Для этого необходимо понизить давление в системе ниже точки кипения. Давление, при котором вскипает вода зависит от температуры следующим образом:

Температура, °С	Давление, Па
5	900
10	1200
15	1700
20	2300
25	4200

Когда давление опустилось ниже указанного значения, продолжайте вакуумировать контур на протяжении 10-15 минут. После этого на один час нужно оставить систему под вакуумом.

Двухступенчатый вакуумный насос

Loading…

Инструменты и материалы

Для самостоятельной заправки автокондиционера нужны не только базовые навыки выполнения подобных работ, но и специальное оборудование.

Для перезаправки кондиционера понадобится:

• манометрическая станция;
• шланг со специальными наконечниками;
• баллон с хладагентом;
• тройник – переходник с вентилем (для присоединения к баллону);
• соединительная муфта – между тройником и вентилем.

Один конец шланга подключают к метрологической станции, второй к кондиционеру. На баллоне имеется плоскость, которую прокалывают иглой пи присоединении переходника.

На заметку! Манометр для заправки кондиционеров – измерительный прибор, контролирующий давление в сплит системе. Вакуумирует магистрали, полностью удаляя пары влаги перед закачкой хладагента.

Сегодня в машины заправляют фреоны марки R-134а. До 1992 года применяли фторсодержащий аналог – R-12. Затем его использование было запрещено. Владельцы машин, выпущенных до 1992 г, могут заправлять фреон самостоятельно или переходить на новую версию, так как R-12 на автосервисах не используют.

Чтобы узнать тип хладагента, применяемого в автомобиле, достаточно поднять капот. Марка фреона написана на наклейке. Здесь же указана норма заправки. Впрочем, перепутать хладагенты практически невозможно, так как они отличаются заправочными штуцерами – в трубке для R-134а он выше и шире.

Хладагент R22

В 90% всех кондиционеров в качестве хладагента используется R22. Его потенциалозоноразрушениязначительно ниже R12 и составляет 0,05 единиц. В качестве его замены используют R134а, R407с, R410A. У всех трех видов опасныйозоноразрушающийпотенциал равен нулю.

R22 –низкотоксичен, стабилен, не горюч.

Характеристики и свойства

Несмотря на безопасные озоновые характеристики, заменители R22 имеют другие недостатки, связанные с техническими характеристиками хладагента.

Для хладагента, используемого в кондиционировании, важно иметь:

• Высокую эффективность в работе.
• Хорошие теплофизические, термодинамические свойства.
• Низкую стоимость.
• Не токсичность и пожарную безопасность.

Хладагент на основефторхлоруглерода(фреон) обладает всеми этими характеристиками. Отличия свойств и безопасности зависит от содержания в соединении основных компонентов: хлора, водорода и фтора.

Так, если в соединении хладагента:

• Преобладает водород — он становится горючим, пожароопасным.
• Малое содержание фтора — он токсичен и опасен.
• Низкий процент водорода — он долго не расщепляется и становится экологически опасным.

Как часто заправлять кондиционер в машине?

В процессе работы автокондиционера происходит небольшая утечка фреона. Норма такой потери газа за 1 год может достигать до 15%. Так что, каждые три года, если не случалась разгерметизация контура, в машине требуется заправлять хладагент в кондиционер. А в том случае, когда автомобиль уже довольно старенький, естественная утечка еще больше, поэтому заправка может потребоваться на год чаще, но метод заправки будет аналогичным. Когда имеется большая утечка фреона, заправлять кондиционер автомобиля не имеет смысла, нужно сначала определить поврежденный участок и устранить (это можно сделать только на специализированном сервисе с применением ультрафиолета).

Когда утечка фреона больше нормы, то, скорее всего:

• либо трубки системы кондиционера через механическое/коррозийное повреждение потеряли герметичность;
• либо внутри конденсатора появились коррозийные процессы.

Методы контроля количества фреона

Выясняя, как самому заправить сплит систему фреоном, следует помнить, что количество хладагента должно быть достаточным, но не чрезмерным. Если в контуре будет слишком много газа, работа устройства будет серьезно нарушена, поскольку хладагент просто не будет успевать испаряться. Это может серьезно повредить компрессор.

Такая ситуация для устройства хуже, чем если в системе будет недоставать несколько граммов хладагента. Поэтому во время заправки нужно организовать контроль количества фреона, поступающего в систему.

Делают это следующими способами:

• измеряя изменение массы баллона с хладагентом;
• учитывая давление в системе, которое должно достичь определенного показателя;
• оценивая состояние контура через смотровое стекло;
• учитывая изменение температуры у вентилятора внутреннего блока.

Самый простой способ контролировать количество фреона – фиксировать изменение веса баллона. Для этого перед заправкой емкость с хладагентом ставят на весы, обнуляют результат и наблюдают за изменением показателей при открытом кране баллона.

Как только его вес уменьшится на необходимую величину, заправку сразу же прекращают. Конечно, этот метод используется только для полной заправки контура. Если нужно просто дозаправить систему, то предварительно нужно узнать вес хладагента, который уже имеется внутри, а в домашних условиях это сделать затруднительно.

Существуют профессиональные весы, предназначенные для этих целей, но многие мастера обходятся недорогими бытовыми моделями.

Прибор должен соответствовать следующим требованиям:

• грузоподъемность – не менее 20 кг;
• градация шкалы – от 100 г;
• наличие опции взвешивания тары.

Удобнее всего использовать электронные весы, по которым проще отслеживать изменение веса емкости с хладагентом.

Другой доступный вариант – довести давление внутри контура до нужного показателя. Чтобы выполнить такую заправку, понадобится манометрический коллектор. С помощью этого прибора оценивается давление внутри системы.

Хладагент подают на контур небольшими порциями, постоянно сверяя сведения о давлении с нормативным показателем, пока не будет достигнуто совпадение.

До заправки системы хладагентом необходимо выяснить, почему возникла утечка, а затем устранить обнаруженные неполадки. Повторная проверка выполняется после окончания работ

Коллектор – достаточно дорогое оборудование, которое не имеет смысла покупать, чтобы использовать один раз в несколько лет. Он пригодится не только на этапе закачки фреона, но также и при осушении и вакуумировании системы. Можно занять такой прибор у знакомого мастера или арендовать в специализированной точке.

Метод с применением смотрового стекла доступен профессионалам. Он состоит в том, чтобы наблюдать за состоянием потока хладагента, отслеживая момент, когда из него исчезнут пузырьки воздуха. В домашних условиях часто используются первые два метода.

Измерение температуры – простой, но не слишком надежный способ. У вентилятора при заполненном контуре температура обычно должна составлять около восьми градусов, хотя существуют модели, для которых этот показатель равен пяти, допускается отклонение на пару градусов. Хладагент вводят малыми порциями, периодически делая замеры.

Отличия R22 и R410a

По сравнению с фреоном r22, хладагент r410a имеет ряд преимуществ и недостатков. Они обусловлены его техническими характеристиками, физическими свойствами и сложностью производства.

Фреон r22:

• Имеет низкую стоимость;
• К 2020 году должен быть выведен из оборота странами, ратифицировавшими Монреальский протокол;
• Является однокомпонентным, в случае утечки возможна дозаправка независимо от количества потерянного хладагента;
• Не сложен в производстве, благодаря чему есть много производителей по всему миру.

Фреон r410a:

• Дороже хладагента R-22;
• Не токсичен, пожаробезопасен;
• Двухкомпонентный, в случае утечки большого количества из системы, ее нужно очистить от остатков и заправлять заново;
• Не разрушает озоновый слой;
• Имеет более высокие рабочие давления, оборудование должно быть более прочным. Оно дорогое, но надежное.

Отдельно стоит сказать про влияние на париковый эффект. Потенциал глобального потепления у хладагента r410a на 32,3% больше, чем у r22. Но если все оборудование полностью перейдет на него, то получится интересный эффект.

Так как хладопроизводительность фреона r410a лучше, его нужно меньше. Было подсчитано, что при переводе системы с 22-го хладагента на 410-ый, ее влияние на парниковый эффект уменьшалось в среднем на 11-13%. С точки зрения экологии, R22 проигрывает.

Что касается энергоэффективности, хладагент 410а лучше 22-го. Как показало исследование, опубликованное в International Journal of Engineering Research & Technology (Международный журнал инженерных исследований и технологий), разница составляет около 5-10% (см. рис).

Результаты исследования энергоэффективности хладагентов r410a, r22 и r404a

Область I — подача жидкого фреона.

Область I условно лежит на 2 бара выше линии конденсации фреона. Именно эти условия на всасывании зачастую требуют производители насосов высокого давления.

В этой области могут работать как жидкостные насосы, так и дожимные компрессоры и насос-компрессоры Haskel.

Наиболее эффективна работа жидкостых насосов, так как фреон в процессе перекачки насосом не претерпевает фазовых переходов а находится строго в жидкой фазе — в противном случае насос качать не будет.

Дожимные компрессоры и насос-компрессоры на цикле всасывания стремятся перевести жидкость в газовую фазу, на цикле нагнетания — переводят обратно в жидкую фазу. В результате компрессоры подают мультифазную среду, что значительно снижает эффективность.

Количество фреона для дозаправки

О том, сколько хладагента необходимо заправлять в установку и сколько там фреона находится – эти данные обычно указываются фирмой изготовителем. Они указаны на металлической табличке, а сама табличка или другими словами шильда всегда находится на внутреннем корпусе сплит системы. Дозаправка кондиционера осуществляется с учетом указанных там показателей.

Количество газообразного вещества, которое необходимо дозаправить в кондиционер, обычно высчитывают с помощью такого устройства, как манометр. Используя его, определяют значение величины давления в охлаждающем контуре.

Что такое фреон R410a

Информацию о том, что хладагент r 410a стал заменой R22 нельзя воспринимать буквально. Технические характеристики фреонов различаются, сплит-систему спроектированную под один тип газовой смеси, не заполняют другим составом. Хладон r 410a разработан в 1991 году компанией Allied Signal. Спустя 5 лет появились первые кондиционеры, работающие с новым хладоном. Целью разработчиков было заменить устаревшие газовые смеси, содержащие хлор. Соединения группы CFC (хлорфторуглеродные) при попадании в атмосферу разрушали озоновый слой, усиливая парниковый эффект. Новый фреон соответствует всем требованиям Монреальского протокола. Его влияние на истощение защитного слоя Земли равно нулю.

Состав стабилен, инертен к металлам. Не имеет цвета, обладает легким запахом эфира. Под действием открытого огня разлагается на токсичные составляющие.

Область I — подача жидкого фреона.

Область I условно лежит на 2 бара выше линии конденсации фреона. Именно эти условия на всасывании зачастую требуют производители насосов высокого давления.

В этой области могут работать как жидкостные насосы, так и дожимные компрессоры и насос-компрессоры Haskel.

Наиболее эффективна работа жидкостых насосов, так как фреон в процессе перекачки насосом не претерпевает фазовых переходов а находится строго в жидкой фазе — в противном случае насос качать не будет.

Дожимные компрессоры и насос-компрессоры на цикле всасывания стремятся перевести жидкость в газовую фазу, на цикле нагнетания — переводят обратно в жидкую фазу. В результате компрессоры подают мультифазную среду, что значительно снижает эффективность.

Признаки утечки фреона

Хладагент фреон в кондиционерах подвержен утечке в процессе эксплуатации. В течение года использования количество фреона уменьшается на 4–7% естественным образом. Однако при неисправной работе кондиционера или повреждениях внутреннего блока, утечка может произойти и в новом устройстве

Её важно определить на начальном этапе и вовремя дозаправить устройство хладагентом

Основные признаки утечки фреона:

• Плохое охлаждение помещения.
• Появление инея на деталях внутреннего и внешнего блока.
• Подтеки масла под кранами.
• Повышенный шум и вибрации устройства при работе.
• Появление неприятного запаха при работе кондиционера.

Если утечка произошла в результате длительного использования, работоспособность кондиционера можно восстановить, заправив его хладагентом. При повреждении деталей и фреоновых трубок, по которым движется цикл, потребуется не только дозаправка, но и вмешательство специалистов по ремонту охладителей.

Схема традиционного холодильного цикла

Именно циркуляция обеспечивает качественное охлаждение не только кондиционера, но и любого другого холодильного оборудования. Кипение и конденсация фреона происходит в замкнутой системе. Эти два процесса имеют свои особенности. Тщательно изучив таблицу кипения фреона можно понять, что этот этап происходит при низком давлении, а вот конденсация — при высоком давлении и температуре. Этот этап работы принято называть холодильным циклом компрессионного типа. Равномерное движение хладагента и повышение давления до требуемых показателей просто невозможно без качественного компрессора. Мощность этого элемента должна соответствовать всем требованиям.

Тот, кто решил самостоятельно дозаправить систему используемого оборудования фреоном, должен знать поэтапную схему компрессионного цикла:

• Когда вещество выходит из испарителя, оно переходит в состояние пара с низким давлением и такой же температурой.
• На следующем этапе пар поступает в компрессионную установку, которая способствует повышению его давления до 24 атмосфер. Специалисты утверждают, что температура кипения фреона 410А находится в пределах -52˚С.
• Заправленный фреон постепенно охлаждается и конденсируется (переходит в жидкое состояние). Стоит отметить, что этот процесс происходит благодаря воздушным или же водяным охладителям (всё зависит исключительно от разновидности агрегата).
• После выхода из конденсатора хладагент попадает в специальный испаритель, где после снижения давления начинает потихоньку кипеть и переходит уже в газообразное состояние. Всё тепло из воздуха забирает фреон, который находится в испарителе.
• В завершении цикла хладагент направляется в компрессор, где все этапы повторяются.

Специалисты отмечают тот факт, что абсолютно все холодильные цикли состоят всего из двух областей — с высоким и низким уровнем давления. Благодаря существующей разнице происходит своеобразное преобразование фреона, а также его длительная транспортировка по рабочей системе. Чем выше будет уровень давления, тем больше итоговая температура кипения.

Связь рабочего давления и температурных условий

Неисправности кондиционера автомобиля. 7 основных неисправностей автомобильного кондиционера

Таким образом, если внешние температурные условия будут несколько повышены, то пропорционально будет увеличено и рабочее давление. Так, к примеру, если рассматривать хладагент 410, то в данном случае в условиях увеличение температурного показателя в пределах помещения либо за его границами на пять градусов, повысится и рабочее давление фреона в системе кондиционирования. Значение будет увеличено на 0,5 бар. Другая же зависимость наблюдается для такой разновидности фреона, как R22, но здесь она различается в зависимости от уличной температуры, или данного показателя в пределах помещения. Для того чтобы получить уточнённые цифры, следует обратиться к специализированным таблицам, там всё должно быть указано.

Способы заправки кондиционера

Заправку кондиционеров фреоном рекомендуют производить не реже, чем раз в 1.5-2 года. За это время происходит естественная утечка значительной части хладагента, которую необходимо восполнить. Эксплуатация охладителей без дозаправки в течение 2 лет и более может привести к поломке устройства из-за перегрева и износа деталей, а также утечки масла.

Дозаправкой устройств кондиционирования занимаются специализированные службы. Однако если есть необходимые инструменты, эту процедуру можно провести самостоятельно.

Новичок может сделать эту процедуру двумя способами:

• По давлению. Чтобы узнать количество фреона, нужно посмотреть в инструкцию кондиционера — там будет указан уровень давления в системе. Затем необходимо присоединить к устройству коллектор — он покажет реальный уровень давления в охладителе. Путём вычитания полученной величины из параметров, указанных в документах, несложно узнать необходимое количество вещества для дозаправки.
• По массе. При полной заправке кондиционера, можно узнать необходимый объем по массе. Для этого также нужно обратиться к документации. При заполнении устройства фреоном, баллон с хладагентом для кондиционера ставится на точные весы. В процессе перекачивания, нужно внимательно следить за весом баллона и при восполнении недостатка вещества, сразу отключать систему.

Заправка кондиционера: алгоритм действий

Перед тем как заправить систему кондиционирования фреоном, нужно подобрать необходимые инструменты и материалы. Для этого потребуется манометр, баллон с фреоном, вакуумный насос, а также весы, по которым будет определяться объем хладагента в кондиционере.

Алгоритм действий при заправке кондиционера:

Сначала нужно отключить охладитель от электричества и определить необходимое для заправки количество фреона по весу или давлению в системе. А также нужно «продуть» трубки с помощью азота, чтобы удалить из системы лишние примеси и убедиться в герметичности системы

Это важно сделать в том случае, если существует подозрение на утечку хладагента из-за повреждения системы. Затем нужно закрыть трехходовой клапан по часовой стрелке

Чтобы определить уровень давления и совершить дозаправку, нужно присоединить к штуцеру манометрический коллектор. После этого трехходовой клапан снова открывается, к коллектору присоединяется баллон с хладагентом и перекачивается в систему.

Сравнительная таблица хладагентов

Ранее при производстве холодильных установок использовали аммиак, как хладагент. Однако это вещество губительно влияет на экологию и разрушает озоновый слой, а в больших количествах может создавать проблемы со здоровьем у людей. Поэтому учёные и производители начали разрабатывать другие виды охлаждающих веществ.

Современные виды хладагентов безопасны для экологии и людей. Они представляют собой различные типы фреонов. Фреон — это вещество, которое содержит фтор и насыщенные углеводороды, отвечающее за теплообмен. На сегодняшний день существует более сорока видов таких веществ.

Фреоны активно используются в бытовых и промышленных приборах, работающих на охлаждение воздуха и жидкостей:

• В качестве хладагента в холодильнике.
• Для охлаждения морозильной камеры.
• Как хладагенты для сумок-холодильников.
• Для охлаждения воздуха в кондиционере.

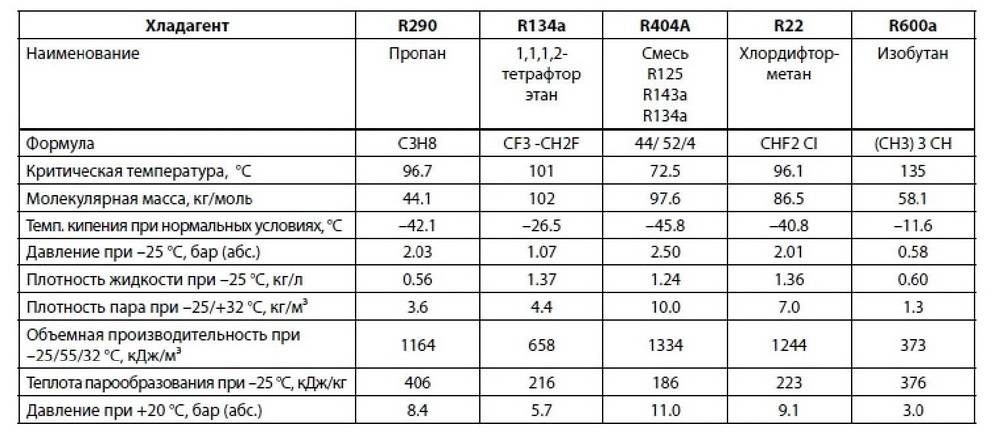

Таблица свойств позволяет выбрать оптимальный вид хладагента. Она отражает основные свойства фреонов: температуру кипения, теплоту парообразования, плотность.

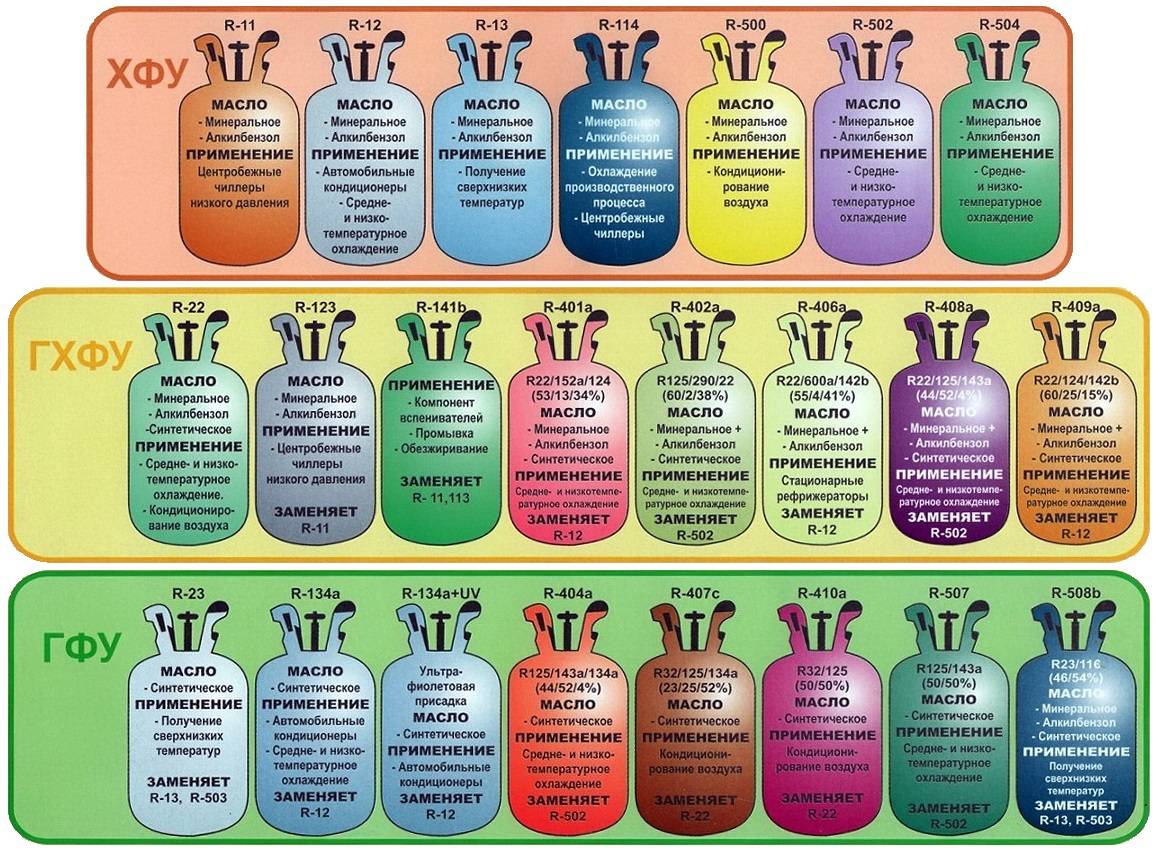

При заправке кондиционера могут понадобиться и сравнительные таблицы фреонов. Они определяют вещества, которыми можно заменить тот или иной хладагент, если его не удалось найти в продаже. Ниже представлена упрощённая версия такой таблицы с наиболее распространёнными типами охладителей.

ХФУ — хлорфторуглероды, ГХФУ — гидрохлорфторуглероды, ГФУ — гидрофторуглероды

Особенности применения

Хладон одинаково эффективен в сплит системах и чиллерах с винтовым компрессором и водяным конденсатором. Сжиженный газ высокого давления требует специальных узлов и деталей. Ведется конструктивная разработка новых моделей климатической и холодильной техники. Технические характеристики позволяют использовать его в устройствах:

• центробежные компрессоры;
• затопленные испарители;
• насосные холодильные агрегаты.

Новый фреон нашел применение в системах кондиционирования, бытовых теплонасосных установках. Смесь с азеотропными свойствами подходит для оборудования с теплообменниками непосредственного испарения и затопленного типа. Благодаря высокой плотности хладон используют в бытовых и промышленных установках:

• транспортные охладительные системы;
• установки кондиционирования воздуха в офисах, общественных зданиях, промышленных объектах;
• бытовые холодильники;
• торговое и пищевое холодильное оборудование.

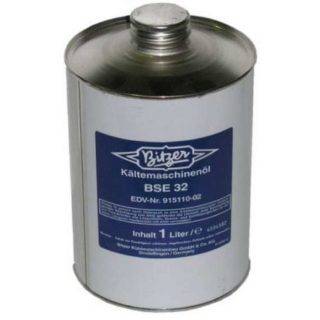

Совместно с фреоном 410 a применяется синтетическое (полиэфирное) масло. Недостаток продукта – высокая гигроскопичности. При дозаправке исключается контакт с влажными поверхностями. Рекомендуется применение продукции марок PLANETELF ACD 32, 46, 68, 100, Biltzer BSE 42, Mobil EAL Arctic. Минеральные масла не совместимы с хладагентом, их применение испортит компрессор.

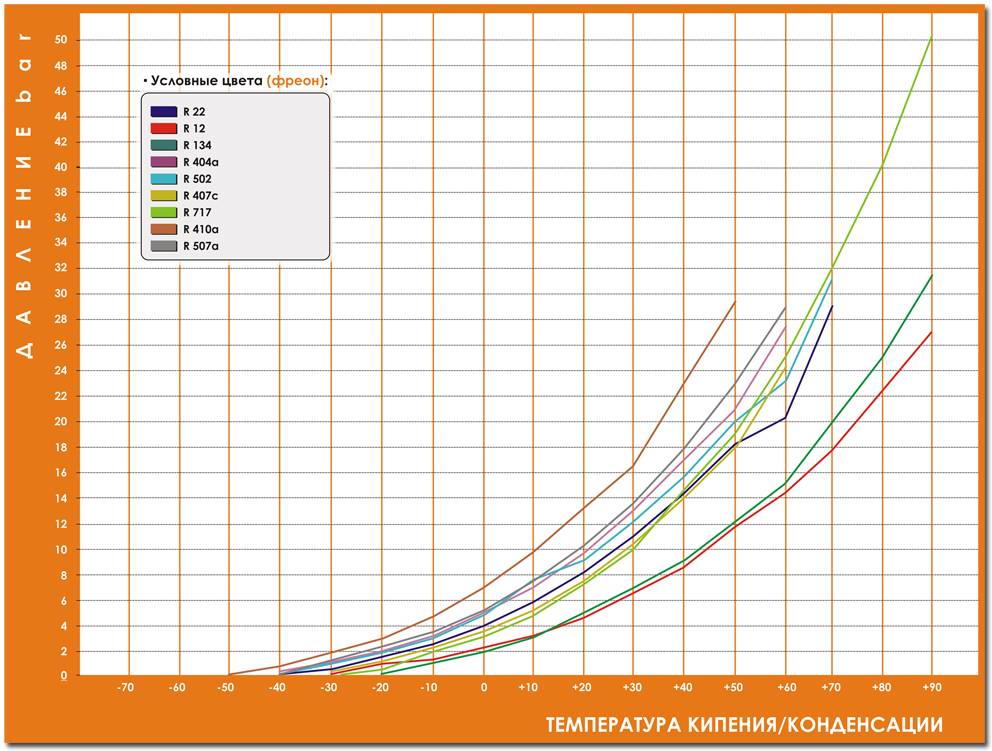

Таблица давления фреонов

Параметры давления фреона R410a на стороне всасывания

Параметры давления фреона R22 на стороне всасывания

показатели температуры внутри помещения приведены для «сухого» / «мокрого» термометра

Но помните, что осуществить качественную диагностику все же может только специалист, который умеет не только подключить манометрическую станцию к нужному клапану, но еще и хорошо разбирается в устройстве и специфике холодильного цикла. Многие люди, не владея данными навыками и познаниями, а также дополнительным инструментом, таким, например, как тестер-клещи, делают выводы о нехватке фреона только по давлению в системе. Очень часто (особенно в холодное время) это приводит к появлению избыточного давления и, в последствии, гибели компрессора.

Все бытовые сплит-системы поставляются с уже закачанным в них хладагентом. Если вдруг выясняется наличие утечки, то прежде чем дозаправлять, обязательно нужно найти причину утечки, ликвидировать ее, и только после этого производить заправку. В противном случае работа будет сделана напрасно и все повторится вновь.

Фреон R22 – состоит из одного компонента, поэтому более прост в использовании для дозаправки кондиционеров в случае утечки. Его можно закачивать в систему без использования электронных весов, используя только манометрическую станцию и электронный термометр. Так как фреон R22 признан вредным для экологии и озонового слоя, его применение постепенно прекращается. В странах Евросоюза с 2010-го года данный тип хладагента находится под запретом. На данный момент в Российскую Федерацию осуществляются поставки бытовых кондиционеров только на более безопасном и современном фреоне R410A, а в ближайшее время начнет поставляться техника на новом фреон R32.

Внимание: системы, работающие на фреоне R410, можно дозаправлять только в очень редких случаях, и определить это может только грамотный специалист. Преимущественно дозаправка фреоном R410a происходит в случае увеличения длины фреоновой магистрали при монтаже, и производится добавлением хладагента строго по весу на каждый метр магистрали, превышающий стандарт, вес указывается в инструкции по монтажу (инсталяции) системы. В случаях утечки фреона R410a, кондиционеры следует заправлять, четко по весу, удалив перед этим весь старый фреон из системы

Это связано с тем, что R410a состоит из двух компонентов, и в случае утечки, один компонент, обладая более высокой плотностью, выдавливает другой, нарушая пропорцию компонентов, вследствие чего хладагент теряет свои термодинамические свойства

В случаях утечки фреона R410a, кондиционеры следует заправлять, четко по весу, удалив перед этим весь старый фреон из системы. Это связано с тем, что R410a состоит из двух компонентов, и в случае утечки, один компонент, обладая более высокой плотностью, выдавливает другой, нарушая пропорцию компонентов, вследствие чего хладагент теряет свои термодинамические свойства.

Процесс заправки фреоном R410a.

Если «кондиционерщик» просто «накинул» манометрический узел на сервисный вентиль и приступил без электронных весов заправлять кондиционер фреоном R410a, знайте – результатом будет вызов другого мастера, а возможно и выход системы из строя.

Заправка кондиционера – очень ответственная процедура, которую можно доверить только квалифицированному специалисту!

Если вы хотите произвести профессиональную диагностику и заправку вашего кондиционера, то рекомендую обратиться к нашему партнеру , который любезно предоставляет скидки в размере 15% на все работы и материалы любому покупателю нашего магазина*

*Партнерская скидка предоставляется на основании накладной о совершенной покупке

таблица давления фреонов r22; таблица давления фреонов r410; таблица давления фреонов R407; таблица давления фреонов R32

Источник

Оборудование и материалы для работы

Чтобы произвести самостоятельную заправку домашней сплит-системы, купите, а лучше – арендуйте небольшой набор оборудования:

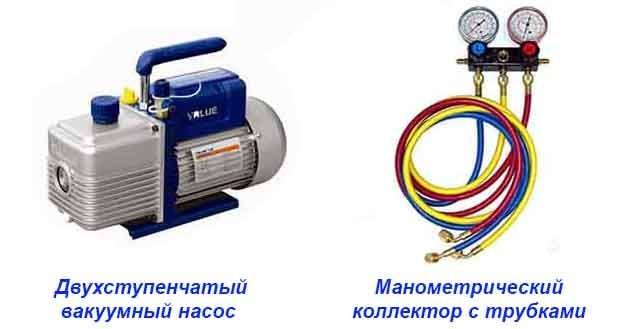

• насос вакуумный двухступенчатый, оснащенный обратным клапаном;
• коллектор манометрический со смотровым окошком и комплектом шлангов;
• электронные напольные весы;
• ключи рожковые и шестигранники размером 5—8 мм (возможно, найдутся в домашнем хозяйстве).

Дальше нужно правильно выбрать фреон для кондиционера, ориентируясь по заводскому шильдику на внешнем блоке либо инструкции по эксплуатации охладителя. В табличке указана марка хладагента и заправочная норма, выраженная в килограммах (или граммах).

При выборе типа хладона воспользуйтесь простыми рекомендациями:

1. Покупайте фреон, указанный на бирке, другие марки не подойдут. Наиболее распространен двухкомпонентный газ R410а, реже встречается R22 либо R134a (в автомобилях). Хладон R12 считается устаревшим и потому снят с производства.
2. Арендуя манометрический коллектор, обязательно сообщите марку используемого хладагента. Прибор и шланги, работавшие с фреоном R22, нельзя применять для заправки газа R410а, поскольку в них добавлены разные масла – на минеральной и синтетической основе соответственно.
3. Для подсоединения манометрической станции к сервисным портам сплит-системы, работающей с хладагентом R410а, используется специальный переходник.
4. Вес хладона рассчитывайте с запасом. На продувку шлангов уйдет примерно 50 грамм плюс 30 г на каждый лишний метр магистралей, если их длина превышает 3 м.
5. Для большинства кондиционеров, установленных в квартирах, достаточно 1 кг фреона с учетом запаса. Можно взять в аренду вместе с баллоном либо купить в отдельной емкости.

Сифон позволяет закачивать жидкий хладагент через трубку, ставить емкость вверх дном не нужно

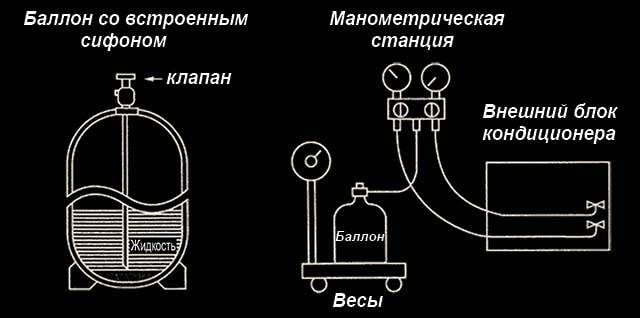

В некоторых типах баллонов предусмотрен встроенный сифон, изображенный на схеме. Такие резервуары не требуется переворачивать для заливки хладона в жидком состоянии. Осведомитесь о типе баллона у продавца либо арендодателя.

Существует специализированный электронный прибор, обнаруживающий мелкие дефекты труб и соединений, — течеискатель фреона. Если эффективность охлаждения снизилась, но явных протечек в кондиционере не обнаружено, измеритель поможет найти свищ размером с человеческий волос. При необходимости прибор можно арендовать, покупать — дорого и бессмысленно.

Виды фреона для систем кондиционирования

Около полувека, основным хладагентом в бытовых системах кондиционирования воздуха был фреон 22. Приблизительно с середины 80-х годов прошлого века, на его использование начались серьезные гонения, так как якобы хлор, который является составляющей этого газа, оказывает влияние на озоновый слой, защищающий нашу планету от жесткого ультрафиолета. Этот вброс хоть и не был на 100% доказан, но эта информация повлекла за собой разработку новых и более безопасных хладагентов: фреонов R410 и R407.

Новые виды не смогли полностью вытеснить R22 с рынка климатической техники, благодаря простоте обслуживания и некоторым физическим свойствам этого газа. Сегодня в бытовых сплит-системах чаще всего используются: R22; R410 и R407.

Фреон R22 чаще всего можно встретить в системах кондиционирования, применяющихся в быту, производстве и транспортировке скоропортящихся грузов. Так как этот на этом типе хладагента работала практически вся холодильная техника, выпущенная до конца прошлого века, заправка кондиционеров этим газом наиболее востребована.

Фреон R410 – это бесцветный газ, который является полноценной заменой предшественнику. Сейчас он используется в новой климатической технике, независимо от ее назначения. Одной из особенностей этого заза является то, что при утечке его из кондиционера, более чем 35% требуется полная перезаправка техники.

Фреон R407 – это не что иное, как смесь нескольких газов, каждый их которых отвечает за определенные физические свойства хладагента. Чаще всего применяется в мультизональных или полупромышленных сплит-системах. Этим типом газа нельзя дозаправлять климатическую технику: при утечках его необходимо полностью слить и только после этого производить процедуру заправки.

Зачем нужна таблица зависимости давления фреона от температуры

Важно, что температура кипения фреона напрямую связана с давлением, а также с конденсацией. Она находится в зависимости от молекулярного состава вещества

Чем больше температура кипения, тем больше фреоновых молекул перейдет в газообразное состояние. В результате поднимется и давление в системе кондиционирования. Такие условия вынуждают оборудовать систему охлаждения компрессором повышенной мощности. Строгие требования предъявляются и к качеству материалов системы кондиционирования. Они должны быть прочными, обладать стойкостью к износу.

Еще недавно на производствах массово применялся фреон R22 и его разновидности. На постсоветском пространстве он распространен и сейчас, так как существует запрет на ввоз вещества, но не на его эксплуатацию.

Если посчитать физические показатели этого фреона за единицу, получаем такие данные. Для оптимального функционирования систем кондиционирования достаточное давление будет 16 атм. Именно с учетом данных предпосылок и создавались модели холодильного оборудования, кондиционеров. Их конструировали с расчетом зависимости температуры кипения от давления фреона. Все необходимые данные есть в таблице кипения фреонов. Эти показатели являются критически важными. Есть и другое название таблицы. Она может называться таблица давления фреона.

t °C	R22	R12	R134	R404a	R502	R407c	R717	R410a	R507a	R600	R23	R290	R142b	R406a	R409A
-70	-0,81	-0,88	-0,92	-0,74	-0,72	–	-0,89	-0,65	-0,72	–	0,94	–	–	–	–
-65	-0,74	-0,83	-0,88	-0,63	-0,62	–	-0,84	-0,51	-0,61	–	1,48	–	–	-0,94	–
-60	-0,63	-0,77	-0,84	-0,52	-0,51	-0,74	-0,78	-0,36	-0,50	–	2,12	–	–	-0,9	–
-55	-0,49	-0,69	-0,77	-0,35	-0,35	-0,63	-0,69	-0,22	-0,32	–	2,89	–	–	-0,83	–
-50	-0,35	-0,61	-0,70	-0,18	-0,19	-0,52	-0,59	0,08	-0,14	–	3,8	–	–	-0,8	–
-45	-0,2	-0,49	-0,59	-0,11	-0,14	-0,34	-0,44	0,25	-0,02	–	4,86	–	–	-0,66	–
-40	0,05	-0,36	-0,48	0,32	0,30	-0,16	-0,28	0,73	0,39	-0,71	6,09	0,12	–	-0,62	–
-35	0,25	-0,18	-0,32	0,68	0,64	-0,06	-0,24	1,22	0,77	-0,62	7,51	0,37	–	-0,4	–
-30	0,64	0,00	-0,15	1,04	0,98	0,37	0,19	1,71	1,15	-0,53	9,12	0,68	–	-0,2	–
-25	1,05	0,26	-0,06	1,53	1,45	0,75	0,55	2,35	1,67	-0,38	10,96	1,03	–	-0,1	0,06
-20	1,46	0,51	0,33	2,02	1,91	1,12	0,90	2,98	2,18	-0,27	13,04	1,44	–	0,2	0,32
-15	2,01	0,85	0,67	2,67	2,53	1,64	1,41	3,85	2,86	-0,18	15,37	1,91	–	0,4	0,62
-10	2,55	1,19	1,01	3,32	3,14	2,16	1,91	4,72	3,54	0,09	17,96	2,45	0,8	0,98
-5	3,27	1,64	1,47	4,18	3,94	2,87	2,6	5,85	4,42	0,33	20,85	3,06	0,22	1,1	1,4
3,98	2,08	1,93	5,03	4,73	3,57	3,29	6,98	5,29	0,57	24	3,75	0,47	1,6	1,88
5	4,89	2,66	2,54	6,11	5,73	4,43	4,22	8,37	6,40	0,89	27,54	4,52	0,75	2,1	2,43
10	5,80	3,23	3,14	7,18	6,73	5,28	5,15	9,76	7,51	1,21	31,37	5,38	1,08	2,6	3,07
15	6,95	3,95	3,93	8,52	7,97	6,46	6,36	11,56	8,88	1,62	35,56	6,33	1,46	3,3	3,78
20	8,10	4,67	4,72	9,86	9,20	7,63	7,57	13,35	10,25	2,02	40,11	7,39	1,9	4,0	4,59
25	9,5	5,39	5,71	11,5	10,70	9,14	9,12	15,00	11,94	2,54	45,03	8,55	2,38	4,8	5,5
30	10,90	6,45	6,70	13,14	12,19	10,65	10,67	16,65	13,63	3,05	–	9,82	2,94	5,7	6,51
35	12,60	7,53	7,93	15,13	13,98	12,45	12,61	19,78	15,69	3,69	–	11,21	3,55	6,7	7,64
40	14,30	8,60	9,16	17,11	15,77	14,25	14,55	22,90	17,74	4,32	–	12,73	4,25	7,8	8,88
45	16,3	10,25	10,67	19,51	17,89	16,48	16,94	26,2	20,25	5,09	–	14,38	5,02	9,1	10,26
50	18,30	11,90	12,18	21,90	20,01	18,70	19,33	29,50	22,75	5,86	–	16,16	5,87	10,4	11,76
55	20,75	13,08	14,00	24,76	22,51	21,45	22,24	–	25,80	6,79	–	18,08	6,81	11,9	13,41
60	23,20	14,25	15,81	27,62	25,01	24,20	25,14	–	28,85	7,72	–	20,14	7,85	13,6	15,2
70	29,00	17,85	20,16	–	30,92	–	32,12	–	–	9,91	–	24,72	10,23	17,3	19,26
80	–	22,04	25,32	–	–	–	40,40	–	–	–	–	29,94	13,07	21,5	23,99
90	–	26,88	31,43	–	–	–	50,14	–	–	–	–	35,82	16,4	–	29,43
