Критерии выбора
При подборе сооружения требуется принимать во внимание различные факторы, обеспечивающие при правильном подходе длительный эксплуатационный период и надежность. Самые главные из них:
Самые главные из них:
- интенсивность и объем осадков на территории, условия климата;
- площадь ливневой канализации;
- рельеф местности.
Для приусадебного участка частного дома небольшой величины подойдет ливнеприемник более легкий по массе и конструкции. Однако если в течение года выпадает значительный объем осадков, лучше выбрать вариант из чугуна. Если выбирается модель для места, где проходит тяжелая техника или для площадки индустриальной зоны, лучшим выбором станут дождеприемники типа ДБ.
Особенности установки и монтажа своими руками
Установка магистрали начинается с земельных работ. Однако до этого рекомендуется подготовить проект и сделать чертеж. Благодаря этому вы сможете определить, какой именно будет схема монтажа: точечной или линейной. Более того, перед началом работ следует определить размеры отмостки. Процесс выглядит следующим образом:
- Копается котлован по глубине купленного приемника. Необходимо к этой глубине добавить 400 мм. Что касается ширины, то по краям он должен быть шире на 30 мм со всех сторон. Это позволит поставить колодезный приемник воды и зафиксировать его бетоном.
- Далее подготавливается основание. На дне изготавливается подушка из песка и щебня. Чтобы ее хорошо уплотнить, предварительно полейте водой.
- Предварительно установите его в котлован и подсоедините к канализационным и водосточным трубам. Убедитесь, что полностью соблюдается уровень для стока воды. Отстойный приемник должен быть расположен по уровню, в то же время трубы от него должны расходиться с уклоном.
- Все проверив, на дно заливаете бетон в небольшом количестве.
- Далее дождеприемник плотно прижимаете, но так, чтобы патрубки совпадали с трубами.
- Также необходимо сразу заполнить бетоном места вокруг него.
- В завершение остается произвести полную сборку по установке корзины, сифона, решетки и т. п.
Критерии выбора
На выбор типа и модели дождеприемника влияют такие факторы:
- Общая площадь территории, с которой будет убираться дождевая вода. Через нее определяют объем стоков в сезоны дождей и снегопадов.
- Коэффициент поглощения воды имеющимся покрытием. Для асфальта он составляет 0,89, для крыши — 1, для щебня — 0,4.
- Вес и тип материала. Стоит учитывать, что чугунные элементы запрещены к использованию в солончаковых почвах, иначе соль со временем испортит металл. Чаще при частном строительстве используют пластиковые дождеприемники.
- Уровень номинальной нагрузки на резервуар.
- Стоимость и габариты.
- Наличие дополнительных элементов: запорного механизма, прокладок и пр.
Комплектация дождеприемников
Помимо самого контейнера (колодца), дождеприемник содержит другие элементы:
- Решетку;
- Фильтрующий патрон;
- Лотки;
Каждый элемент имеет свое предназначение.
Решетки для дождеприемных колодцев
Решетки
В комплекте к дождеприемному колодцу всегда идут решетки, которые иногда тоже называют дождеприемниками. Именно они пропускают воду и не допускают попадание мусора в систему.
Решетки, как и сами контейнеры, тоже могут быть выполнены из разных материалов:
- Чугуна — как не сложно догадаться, чугунные дождеприемники для колодцев отличаются повышенной прочностью. Они способны выдерживать давление вплоть до 90 тонн, поэтому их можно увидеть на дорогах и прочих участках с повышенной нагрузкой. Как правило, чугунными решетками комплектуются металлические и бетонные колодцы.
- Стали – в отличие от чугунных решеток, имеют вполне нормальный вес, и при этом сравнительно не дорого стоят. Единственным их недостатком является плохая устойчивость к коррозии.
- Пластика – изделия устойчивы к воздействиям внешней среды, но при этом обладают меньшей прочностью.
- Оцинкованная сталь — на сегодняшний день эти решетки считаются наиболее оптимальным вариантом, так как сочетают в себе достоинства чугунных и стальных изделий.
Если же дождеприемник выполнен как закрытый инспекционный колодец, то вместо решетки в нем используется пластиковый люк.
Схема устройства дождеприемника
Фильтрующий патрон
Для более тщательной очистки сточных вод используется фильтрующий патрон для дождеприемного колодца, который необходимо периодически чистить.
Патрон состоит из нескольких элементов:
- Корзина, в которую оседает грязь и песок.
- Перегородки, которые держат корзину и служат своего рода гидрозатвором от запахов из колодца.
- Уплотнительное основание.
Сборка конструкции выглядит следующим образом:
- Рамка монтируется на уплотнительное основание при помощи шпильки и заливается вокруг бетоном.
- Затем монтируется корзина.
- Поверх рамки устанавливается чугунная или пластиковая решетка.
Лотки
Лотки дождеприемника
Данный элемент представляет собой пластиковые каналы, которые служат для поверхностного отвода воды в колодец.
Принцип установки этих лотков такой же, как и самого колодца:
- Выполняется траншея с уклоном к колодцу.
- Дно траншеи уплотняется и заливается бетоном.
- Укладываются лотки и заливаются бетоном.
- Поверх лотков устанавливаются специальные решетки.
Такая система позволяет осушить дорожки и ровные площадки, к примеру, во дворе перед домом.
Схема монтажа дождеприемного колодца
Установка дождеприемных устройств
Дожде приемник следует устанавливать в самой низкой части, чтобы не скапливались лужи
Место для ливнеприемника выбирают так, чтобы вода из трубы направлялась прямо в центр. Если невозможно расположение стока в наиболее низкой точке участка, к нему проводят особые углубления, по которым вода станет устремляться в приемник.
При монтаже приспособления обеспечивают надежную фиксацию корпуса изделия на плите с помощью бетона. Сам корпус устанавливается поверх отверстия колодезного слива и также закрепляется бетонным раствором.
В местах, где проезжая часть имеет сильный уклон, устанавливают не меньше двух ливнеприемников.
Прямоугольные модели монтируют безфланцевой стороной корпуса к бордюрному камню перпендикулярно уличной оси.
Дождеприемная решетка должна быть на одном уровне с полотном трассы, чтобы изделие не создавало препятствий автотранспорту или пешеходам. При монтаже контролируют, чтобы она имела зазор между корпусом не более 3 мм.
Назначение и применения
Дождеприемный колодец BetoMax – элемент точечного водоотвода, предназначен для отведения талых и дождевых стоков в ливневую канализацию. Может использоваться как пескоуловитель для лотков. Применяется в местах с высокой нагрузкой, выдерживает интенсивное динамическое движение тяжелого транспорта. Комплектуется решетками из высокопрочного чугуна (ВЧ-50) кл. D400 – F900 (в зависимости от предполагаемого класса нагрузки) и стальными насадками.
Материал изделия – фибробетон – искусственный каменный материал, армированный микрофиброй. Он характеризуется высокими показателями прочности и устойчивости к ударам и динамическим нагрузкам, стойкий к трещинам, обладает высокой морозостойкостью и водонепроницаемостью. Секционный дождеприемный колодец BetoMax выдерживает нагрузку класса F900.
Места применения:
· взлетные полосы аэропортов;
· причалы и порты;
· грузовые терминалы;
· дорожные развязки и обочины дорог;
· производственные/складские территории;
· автомобильные заправки.
Стандартпарк предлагает большой выбордождеприемников. Возможно нанесение логотипа компании-заказчика. За подробнойинформацией обращайтесь к нашим менеджерам.
Характеристики:
Тип продукции:
дождеприемник
Гидравлическое сечение:
DN300
Количество на паллете, шт:
6
Серия по материалу:
BetoMax – бетон
Ранее вы смотрели
Правила приемки
4.1. Приемку дождеприемников производят партиями. Партией считают дождеприемники одного типа в количестве не боле 100.
4.2. Для проверки соответствия дождеприемников требованиям настоящего стандарта предприятие-изготовитель проводит приемосдаточный контроль. При этом проверке внешнего вида дождеприемников подвергают каждый комплект, входящий в партию; размеров — 5%, но не менее 5 комплектов от каждой партии, механической прочности — 3%, но не менее 2 комплектов от каждой партии. Проверке на механическую прочность подвергают только решетку дождеприемника.
4.3. При получении неудовлетворительных результатов проверки хотя бы по одному из показателей проводят повторную проверку по этому показателю удвоенного числа комплектов.
Результаты повторной проверки являются окончательными и распространяются на всю партию.
4.4. Потребитель имеет право производить контрольную проверку соответствия дождеприемников требованиям настоящего стандарта по любому показателю качества, соблюдая порядок отбора образцов, приведенный в пп. 4.2 и 4.3, и применяя методы контроля, указанные в разд. 5.
Круглый или прямоугольный – какой лучше
Круглый и прямоугольный дождеприёмники используются при различных условиях и потребностях, поэтому нельзя сказать, какой из них лучше.
Круглый чугунный дождеприёмник применяется в низинах и для покрытия канализационных колодцев.
Большинство круглых чугунных дождеприёмников состоят из рамы, на которую устанавливается железная решётка, это очень удобно в тех случаях, когда быстро необходимо убрать засоры в ливневой канализации.
Также, круглые устройства производятся по известным стандартам, которые абсолютно соответствуют размерам канализационных колодцев и всех остальных люков, что является их неоспоримым плюсом.
Прямоугольный чугунный дождеприёмник представляет собой прямоугольную раму с закруглёнными краями, на которую приваривается решётка.
Такой вид позволит защитить канализацию от крупного мусора, камней и веток. Устанавливается преимущественно для того, чтобы обеспечить комфортное движение для пешеходов и водителей.
Некоторые модели прямоугольных дождеприёмников делаются цельными конструкциями, а другие модели сборными с замком. Можно подобрать тот вариант, который будет наиболее точно подходить для разных задач на определённых участках ливневых канализаций.
Особенности установки дождеприемника
Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи
При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр. А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник
А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.
Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора
После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:
- Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
- На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
- Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
- Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
- С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
- Устанавливаются перегородки и корзина дождеприемника.
Схема укладки ливневой канализации во дворе
Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.
Комплект для установки дождеприемника
Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.
Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.
Процесс обустройства дренажной системы на дачном участке
Правила ухода за конструкцией
Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора
Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор
В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.
Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров
Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.
Что это такое
Дождеприемники для ливневой
канализации представляют собой емкости, соединенные с лотками или
подземными трубопроводами ливневой сети водоотведения. Они имеют форму куба или
цилиндра, установленного в вертикальном положении. Стоки поступают в
дождеприемники из водосточной системы кровли зданий, или собираются с
территории участка. Для максимальной эффективности работы, эти узлы
устанавливают в нижних точках рельефа, куда стекаются излишки влаги.
Область
применения дождеприемников велика. Есть элементы, рассчитанные на использование
в крупных сетях. Это магистральные узлы, которые располагают по линии бордюра
автомобильных дорог. Они способны принимать и передавать значительные объемы
стоков и присоединяются к коллектору напрямую. Существуют также небольшие
элементы для установки на участках частных домов или небольших зданий. Основной
их задачей является прием воды из кровельного водостока.
Назначение
Основным
назначением дождеприемников является сбор стоков и передача их в ливневую
систему. Кроме этого, они выполняют следующие функции:
- удаление излишков воды с территории участка;
- предотвращение образования постоянных луж,
заболачивания территории; - исключение заиливания поверхности почвы;
- разгрузка дренажной системы, отведение дождевых
стоков до того. как они начнут впитываться в грунт; - отделение веток, мусора, песка и других твердых
частиц; - первичное распределение потока по лоткам или
другим каналам.
В продаже есть готовые модели
дождеприемников, рассчитанные на использование в разных условиях. Форма и
размеры элемента определяют назначение всего узла, его пропускную способность. Помимо
сбора стоков, дождеприемники выполняют первичную фильтрацию мусора, веток и
листьев, песка и т.п. кроме этого, в резервуаре могут быть несколько выпускных
отверстий, позволяющих направлять стоки сразу по нескольким линиям. Это
помогает эффективнее удалять воду во время сильных ливней.
Устройство
Устройство дождеприемника для ливневой канализации
состоит из нескольких элементов:
- решетка. Она выполняет несколько функций —
декоративную (украшает верхнюю часть узла), обеспечивает безопасность (защищает
людей или животных от случайного травмирования из-за попадания в емкость),
фильтрование потока (препятствует попаданию в систему веток, мусора,
посторонних предметов, грызунов); - надстройка. Это элемент, выполняющий роль
переходника между решеткой и самой емкостью; - корзина. Она крепится верхней частью на
надстройке. Служит для сбора песка, мелкого мусора и твердых частиц.
Периодически корзину надо вынимать и удалять ее содержимое; - перегородка-сифон. Это элемент, снижающий
скорость потока. Обеспечивает оседание в корзину мелкого мусора. песка, пыли; - сам дождеприемник. Внешний резервуар,
выполняющий роль корпуса.
В некоторых моделях есть дополнительные
элементы (например, фильтр-пескоуловитель). Встречаются и более простые
конструкции, лишенные многих элементов. Обычно, такие модели используют в
системах с открытыми лотками. Они легко очищаются от мусора, поэтому жестких
требований к устройству дождеприемника не выдвигают.
Размеры и технические характеристики
Существуют
разные дождеприемники для
ливневой канализации, размеры которых выбирают в зависимости от объема
стоков и общей величины участка сети. По величине и особенностям конструкции
элементы делятся на 6 классов:
- класс A. Используются в дождевых системах частных домов. Предельно
допустимая нагрузка на решетку составляет 1,5 т; - — B. Модели, применяемые на автопарковках. Допустимая нагрузка на
решетку достигает 12,5 т; - — C. Используются на автотрассах или заправках. Максимальный весна
решетке — 25 т; - — D. Выдерживают вес грузовика среднего размера. Устанавливаются в
автопарках, стоянках, участках погрузки или разгрузки; - — E. Модели, используемые на площадках для тяжелых грузовиков.
Решетки способны выдерживать до 60 т; - — F. Выдерживают давление до 90 тонн. Используются на площадках для
спецтехники.
Когда выбирают дождеприемники для ливневой
канализации, технические характеристики становятся основными критериями.
Обычно учитывают следующие позиции:
- площадь живого сечения;
- масса и габаритные размеры;
- полное открытие дождеприемника;
- монтажный уровень решетки относительно корпуса;
- собственная масса решетки;
- собственная масса корпуса.
Чем больше дождеприемник, тем
выше его параметры, в особенности площади живого сечения и раскрытия. Масса во
многом зависит от материала. Есть пластиковые модели, которые отличаются малым
весом. Однако, они не могут выдерживать большой вес и используются только на
приусадебных участках частных домов.
Монтаж
Устанавливают водоприемники для атмосферных осадков непосредственно под выходом водопроводных труб или в местах, где после дождя или таяния снега можно увидеть лужи
Особое внимание в процессе монтажа нужно уделять глубине установки.. Специалисты рекомендуют так располагать изделия, чтобы жидкость из труб попадала прямо в их центр
Если отсутствует возможность установить сток в самой низкой точке участка, тогда к нему следует проложить углубления, чтобы по ним вода стекала непосредственно в приемник.
Специалисты рекомендуют так располагать изделия, чтобы жидкость из труб попадала прямо в их центр. Если отсутствует возможность установить сток в самой низкой точке участка, тогда к нему следует проложить углубления, чтобы по ним вода стекала непосредственно в приемник.
После того, как выбран тип устройства дождеприемника для ливневой канализации и место его расположению, приступают к монтажным мероприятиям.
Их осуществляют поэтапно:
- Подготавливают котлован. Его глубина должна соответствовать габаритам приемника плюс 30 – 40 сантиметров. Ширину ямы также делают больше на 3 сантиметра с каждой стороны, чем такой же параметр у изделия, поскольку его будут укреплять бетонным раствором.
- На дне котлована размещают подушку из песка, после чего ее заливают водой и качественно утрамбовывают.
- Дождеприемник подсоединяют к системе труб или лотков, выставляя ее точно по высоте. Выполняя монтаж водоотводных лотков, это предусматривается заранее.
- Заливают дно бетонным раствором небольшой толщины и помещают в него приемник. Его требуется надежно и прочно зафиксировать, чтобы в дальнейшем он не мог сместиться.
- С боков конструкции выливают бетонную смесь. Чтобы изделия из пластика не подверглись деформации под весом бетона, ее стенки укрепляют дополнительно металлической решеткой.
- Устанавливают перегородки и корзину водоприемника.
От того, насколько изделия правильно смонтированы, зависит эффективность функционирования ливневки и срок эксплуатации. Делать данную работу следует до монтирования покрытия на территории.
Начинать обустройство участка, прилегающего к водоприемнику, можно через несколько дней после окончания установки последнего изделия. Бетонный раствор за это время окончательно застывает и остается лишь уложить любой тип покрытия.
Также при монтаже приемника для ливневой канализации необходимо убедиться, что основание для него сделано прочным. Дело в том, что грунт, в который помещено изделие, при перепадах температуры способен расширяться и уменьшаться в объеме, поэтому стенки и бетонную подушку, окружающие конструкцию, нужно делать максимально надежными. Иначе с наступлением тепла придется вновь заниматься монтажом приемника.
Технические характеристики
Большие приемники сточных вод – исключительно чугунные. Их изготавливают методом литья из металла маркой не меньше СЧ15. Применение чугуна высокой прочности с добавлением шаровидного графита повышает допустимую нагрузку на изделие. Гальваническое покрытие либо обработка спецсоставами увеличивает антикоррозийные качества.
Чугунные прямоугольные дождеприемники, относящиеся к типу ДБ, бывают двух разновидностей: ДБ1 и ДБ2. Конструкции первого типа подойдут для оснащения автостоянок, стройплощадок и индустриальных объектов. Устройства второго типа обычно ставят вдоль автомобильных магистралей.
Размеры чугунных дождеприемников типа ДБ регламентируются ГОСТом, но могут немного различаться согласно техническим условиям производителя. Наибольшей популярностью пользуются изделия со следующими характеристиками:
| Тип ливнеприемника | Размеры (мм) | Вес (кг) | Максимум нагрузки (т) | Цена (в руб.) | |
| ДБ1 | Модель 1 | 915х570х120 | 107 | 15 | От 3500 |
| Модель 2 | 846х496х90 | 80 | 12,5 | ||
| ДБ2 | Модель 1 | 975х509х120 | 125 | 25 | От 5500 |
| Модель 2 | 990х500х120 | 121 | 12,5 |
Различаются модели не только размерами, но и максимумом нагрузки за счет усиления. ДБ-ливнеприемники отличает минимальная ширина продольного опорного участка корпуса, который прилегает к бордюрной части трассы.
К основным достоинствам конструкций относят высокую прочность, способность без труда выдерживать серьезные нагрузки, долговечность и практичность, лаконичный внешний вид. Недостатком является тяжесть – их сложно установить без применения спецтехники.
На верхней плоской части решетки находится проштампованное условное обозначение ливнеприемника, год выпуска и логотип производителя. На поверхности устройства не допускается наличие трещин. Решетчатый элемент должен плотно примыкать к опорной части рамы, не качаться. На металлической поверхности не должно быть крупных наплывов и заусенцев, ямок. Допускается наличие зазоров, но не более 3 мм на одну сторону.
Отличительные особенности дождеприемника круглого чугунного
Дождеприемник ДК ГОСТ 26008 – 83 (ГОСТ 3634 – 99) имеет между собой отличия в размерах, массе и показаниях номинальной нагрузки, что показано в нижней таблице:
| Технические характеристики | Дождеприемник ДК В125 1-60 | Дождеприемник ДК2 В1501-60 |
|---|---|---|
| Габариты (мм) | 850х100 | 800х88 |
| Вес (кг) | 88 | 105 |
| Номинальная нагрузка (т) | 12,5 | 15 |
Вес указан в таблице для общей конструкции – корпуса вместе с решёткой. Причём, решётка дождеприемника чугунная, значительно тяжелее корпуса, например: общий вес 88 кг, из которого: корпус – 38 кг, а решётка – 50 кг.
Выполненный при строгом соблюдении нормативов ГОСТа 3634 – 99, дождеприемник ДК будет иметь гарантийный срок от момента эксплуатации – 3 года, а от даты отгрузки с территории изготовителя – 5 лет, но при этом, эти сборщики атмосферных осадков показывают, значительно, длительный срок эксплуатации.
Вся необходимая маркировка и ГОСТы должны быть указаны на самих изделиях, что будет соответствовать государственным стандартам качества.
Надо сказать, что ГОСТу 3634 – 99 соответствуют дождеприемники типа ДБ – дождеприемник большой и дождеприемники магистральные – ДМ. Модель типа ДМ, в основном, устанавливают для сбора сточных вод на автомагистралях с интенсивным движением транспорта, отсюда и соответствующее название «магистральный».
Варианты дождеприемников
Основным отличием таких устройств считается материал. Производители предлагают модели из чугуна, бетона или пластика.
Виды бетонных устройств
Можно купить дождеприемник для ливневой канализации из бетона. Чаще всего они применяются в возведении дорог, так как характеризуются высокой прочностью. В зависимости от нагрузки данные модели могут выполняться из железобетона или из фибробетона.
Компоненты из бетона
Легкие модели изделий имеют кубическую форму. Они монтируются над отверстием водосточной магистрали и оснащаются отводом из полимера. К достоинствам подобных видов конструкций относится прочность, стойкость к скачкам температуры и небольшая стоимость.
Тяжелые модели способны выдерживать колоссальные нагрузки. Подобные изделия востребованы на площадках возле заведений общепита, на автозаправочных станциях и на автомагистралях. Для обустройства системы в частном доме подобный тип изделия используется редко.
Бетонные изделия также оснащаются защитными решетками
Модели дождеприемников из чугуна
Применение дождеприемников из чугуна востребовано в дорожных работах. Они выполняются из чугуна особого сорта, который отличается стойкостью к нагрузкам и вредным веществам.
Высокой прочностью отличаются элементы из чугуна
Стоит выделить следующие разновидности подобных изделий:

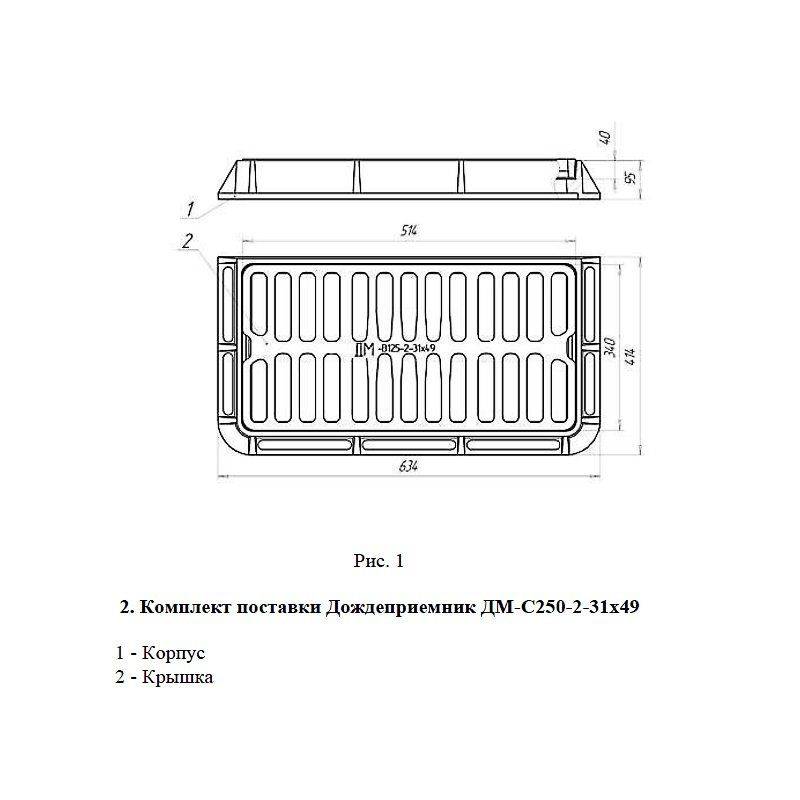

- ДМ представляют собой изделия маленького размера. Вес элемента равен 80 кг и он способен выдерживать тяжести до 12 тонн. Модели ДМ1 и ДМ2 применяются на автомагистралях со средней нагрузкой и во дворах жилых зданий;
- ДК – это модель круглой формы и весом около 100 кг. Максимально возможная нагрузка составляет около 15 тонн;
- ДБ – модели в виде прямоугольника, их масса от 110 кг. Дождеприемник ДБ2 рассчитан на нагрузку до 25 тонн. Они используются на автотрассах со значительной нагрузкой, а также на автопарковках.
Устройства из чугуна представлены разной формой
Подобные модели отличаются отличной пропускной способностью, повышенной прочностью, способностью выдерживать значительные нагрузки, а также длительным сроком службы материала и относительно небольшой ценой.
К недостаткам стоит отнести значительный вес конструкции, склонность к коррозии и монтаж дополнительных запорных элементов.
Чугунные решетки станут стильным элементом любого ландшафтного дизайна
Пластиковые дождеприемники для ливневой канализации
Изделия на основе пластика считаются самым популярным выбором для приусадебного или дачного участка. При этом имеет значение подбор размеров пластиковых дождеприемников. Устройства выполняются из морозостойкого полипропилена, который отличается особой стойкостью к химическим соединениям и температурным перепадам.
Пластиковые устройства смотрятся не менее эстетично, чем другие изделия
В таблице показаны основные классы пластикового материала.
| Класс изделия | Возможная нагрузка в тонах | Применение |
|---|---|---|
| A | 1,5 | Для обустройства пешеходных дорожек и придомовых территорий. |
| B | 12,5 | На парковочных площадках и для гаражных комплексов. |
| C | 25 | На автозаправках и автомагистралях. |
| D | 40 | Предназначены выдерживать массу грузового транспорта. |
| E | 60 | Для размещения грузовой техники. |
| F | 90 | Для перемещения массивной техники. |
Дождеприемник является частью сложной конструкции
В таблице можно посмотреть цены пластиковых дождеприемников и изделий из других материалов.
| Модели | Цена, руб. |
|---|---|
| Дождеприемник пластиковый 300*300*300, класс В. | 490 |
| Пластиковая модель 200*200*200, класс А | 400 |
| Пластиковый водоприемник 400*400*400, класс А | 1620 |
| Круглый прибор из чугуна ДК 840*840*100 | 2125 |
| Магистральный вариант, ДМ1. 25т. Дождеприемник-пескоулавливатель, класс А/В/С1262 | 8070 |
Что такое ливневая канализация и ее компоненты
Ливневка имеет довольно простое конструктивное устройство – попадающая через ее решетку вода фильтруется и стекает по наклонным трубам в канализационный колодец.
Основными составляющими дождеприемной канализационной системы являются следующие компоненты:
- Решетка. Через элемент в систему поступает вода, служит для обеспечения безопасного прохода и проезда, отсеиванию крупногабаритных предметов и мусора, забивающих канал. Выполняется из оцинкованной или нержавеющей стали, чугуна, высокопрочного пластика.
- Пескоуловитель. Основное назначение фильтра-пескоуловителя – сбор песка и иного тяжелого мелкого мусора, приводящего к засорению подземного трубопроводного канала. Конструктивно выполняется в виде корзины с ручкой, на дно которой оседает тяжелый песок, а вода поступает в канал через отверстие, расположенное выше, по принципу работы напоминает сифон под кухонной раковиной. Элемент размещается под крышкой и не несет большой нагрузки, поэтому чаще всего выполняется из пластика, при эксплуатации его нужно регулярно очищать от песка. В других подобных моделях мусор оседает в прямоугольный лоток без ручки, который также легко достается после снятия верхней крышки.
- Дождеприемник. Основа всей конструкции, на нее опирается решетка и внутрь устанавливается фильтр, аккумулирует собранную воду и направляет ее сквозь выходные отверстия в трубопроводный канал. Элемент выполняется в виде квадратной или цилиндрической емкости, материалами изготовления служат высокопрочные полимеры, чугун, бетон.
- Трубы. Отвод воды от корпуса ливневки обычно осуществляется при помощи гладких канализационных ПВХ труб, которые устойчивы к низким температурам. Реже используют трубы из асбестоцемента, чугуна, керамики. Сечение трубопроводов соответствует выходным отверстиям в корпусе дождеприемника. В популярных недорогих пластиковых моделях обычно выходное отверстие имеет размер 110 мм, но при строительстве, например,парковок, могут использоваться колодцы с выходом под трубу 160, 200 мм.
- Смотровые коллекторы. Как в любой канализационной магистрали, смотровые отводы нужны для контроля работоспособности и очистки трубопровода от засоров.
Рис. 2 Устройство дождеприемника для ливневой канализации
Устройство дождеприемника для ливневой канализации
Дождеприемник – это сборная конструкция, состоящая из нескольких взаимосвязанных элементов:
- приемника воды. Это чаще всего прямоугольные или квадратные изделия, предназначенные для перенаправления стоков из водосточной трубы в канализационную трубу;
- решетки. Она прикрывает приемник сверху и выполняет функцию первичного фильтра и защиты людей от травм. Изготавливается из чугуна или высокопрочного пластика;
- фильтр-пескоулавитель. Это не обязательный элемент водоприемника для ливневой канализации . Его назначение, задержка мусора мелких фракций.
Чтобы данная часть ливневки работала исправно, необходимо регулярно ее осматривать и в случае необходимости чистить.
