Вакуумный дренажный насос для кондиционеров для отвода конденсата

Монтаж системы для отвода конденсата

Этот процесс очень прост.

Необходимо снять нижние крепежи с корпуса кондиционера, чтобы он смог подниматься. В нижней части под вентилятором, который обдувает испаритель, установлена ванночка для сбора конденсата. С боковой ее стороны есть патрубок, именно к нему и надо при помощи хомута присоединить дренажную трубку отвода конденсата от кондиционера. Корпус внутреннего блока опускается, устанавливается на место

При этом очень важно, чтобы гофра прошла сквозь него через специальное сделанное в боковой стенке отверстие. Крепежи вкручиваются по месту

Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу

Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%

Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу. Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%.

Основные неисправности дренажа

Самая часто встречающаяся неисправность системы отвода конденсата из кондиционера – это забивание отверстия ванночки. Пыль и грязь с конденсатом оседает на дно поддона, где образуется ил. Он растет и закрывает собой патрубок. Следствие – переток воды поверх краев ванны. Жидкость начинает капать на пол и подтекать по стенам.

И другие неисправности:

1. Если кондиционер работает зимой на обогрев, то нередко дренажная трубка на улице просто замерзает.
2. Неправильно был выставлен уклон дренажной трассы.
3. Если вышла из строя помпа.
4. Если в системе снизилось количество хладагента, что приводит к обледенению испарителя и подводящих трубок, поэтому лед начинает таять по всей длине трассы, выливаясь водой на пол.
5. Испаритель может покрываться льдом, если перестал работать регулятор давления. Если температура за окном стала снижаться, это может привести к снижению температуры фреона за счет падения его давления.

Очистка дренажной системы

Своими руками прочистить систему отвода конденсата из кондиционера можно лишь в том случае, если засорился патрубок ванночки. Для этого необходимо:

Снять фильтры, расположенные на корпусе прибора перед испарителем. Их надо обязательно хорошо промыть. Поднимается корпус кондиционера. Отсоединяется дренажная трубка от поддона. Последний снимается и промывается

Особое внимание именно отверстию. Если трубка забита так же, как и сливное отверстие, то ее надо продуть. Если не получается, то придется заменить ее новой

Все остальные действия по сборке системы слива конденсата производятся в обратном порядке

Если не получается, то придется заменить ее новой. Все остальные действия по сборке системы слива конденсата производятся в обратном порядке.

Специалисты рекомендуют для обеззараживания стоков и поддона вывода конденсата использовать раствор хлоргексидина. Хотя любое бытовое моющее средство, в котором содержится хлор, легко справится с поставленной задачей.

При остальных неисправностях, связанных с выходом из строя того или другого приспособления или детали, лучше вызвать мастера. Самостоятельные действия могут привести к непоправимым последствиям.

2 Разновидности устройств

Все устройства такого типа можно разделить на несколько разновидностей. Но всех их будет объединять слово «дренажный», так как любые из них такими и являются.

Можно выделить 4 основные группы самых распространённых типов насосов:

1. 1. Накопительные (раздельные) помпы. Они имеют специальную накопительную ёмкость для жидкости. Внутри есть датчик, который реагирует на уровень воды и включает/выключает устройство. Их конструкция позволяет осуществлять монтаж на шланге, дренажном патрубке и внутри самого поддона. Место, где можно устанавливать помпу, имеет отдельный блок, который соединён с накопительной ёмкостью гибкой трубкой (максимальная длина до 2 метров). КПД таких устройств достаточно большой. Агрегат может выкачивать до 50−55 литров в час, и этого будет достаточно практически для всех кондиционеров, которые есть сегодня на рынке. Накопительные помпы могут поднимать воду на высоту 14 метров. Если нужно более высокое значение, то устанавливаются более мощные насосы.
2. 2. Наливные. Если сравнивать с предыдущим типом, то наливные характеризуются более высокой производительностью и мощностью. Перекачивать они могут до 1500 литров в час, но при этом поднимают воду на высоту до 6 метров, что в два раза меньше, чем у разделительных устройств. Но это не критично, поскольку наливные агрегаты функционируют в качестве внешних блоков и сплит-систем. Они выкачивают воду напрямую в канализацию, поэтому и подъём на большую высоту не нужен. Также не предусматривается установка датчиков и поплавков, поскольку накопительные ёмкости небольшие.
3. 3. Встраиваемые помпы. Такие устройства являются неотъемлемым атрибутом различных сплит-систем, канальных и кассетных кондиционеров. Их производительность не превышает 170 литров выкачанной жидкости за час работы, поэтому они способны полностью обеспечить нормальное функционирование устройства. Но бывают случаи, когда для дренажной помпы такого типа понадобится установка дополнительного насоса. В основном это нужно при монтаже в экстремальных условиях.
4. 4. Перистальтические. Такой дренажный насос для кондиционера устанавливается при необходимости поднять жидкость более чем на 15 метров в высоту. Но это кардинально сказывается на производительности, поскольку выкачать он может до 10 литров за час работы. Есть исключения, когда мощность в перистальтических насосах в несколько раз больше, чем в обычных моделях, однако и цена таких устройств будет выше.

Разновидности оборудования

Весь модельный ряд помп для кондиционеров можно разделить на три основные группы:

• Наливные.
• Раздельные.
• Перистальтические

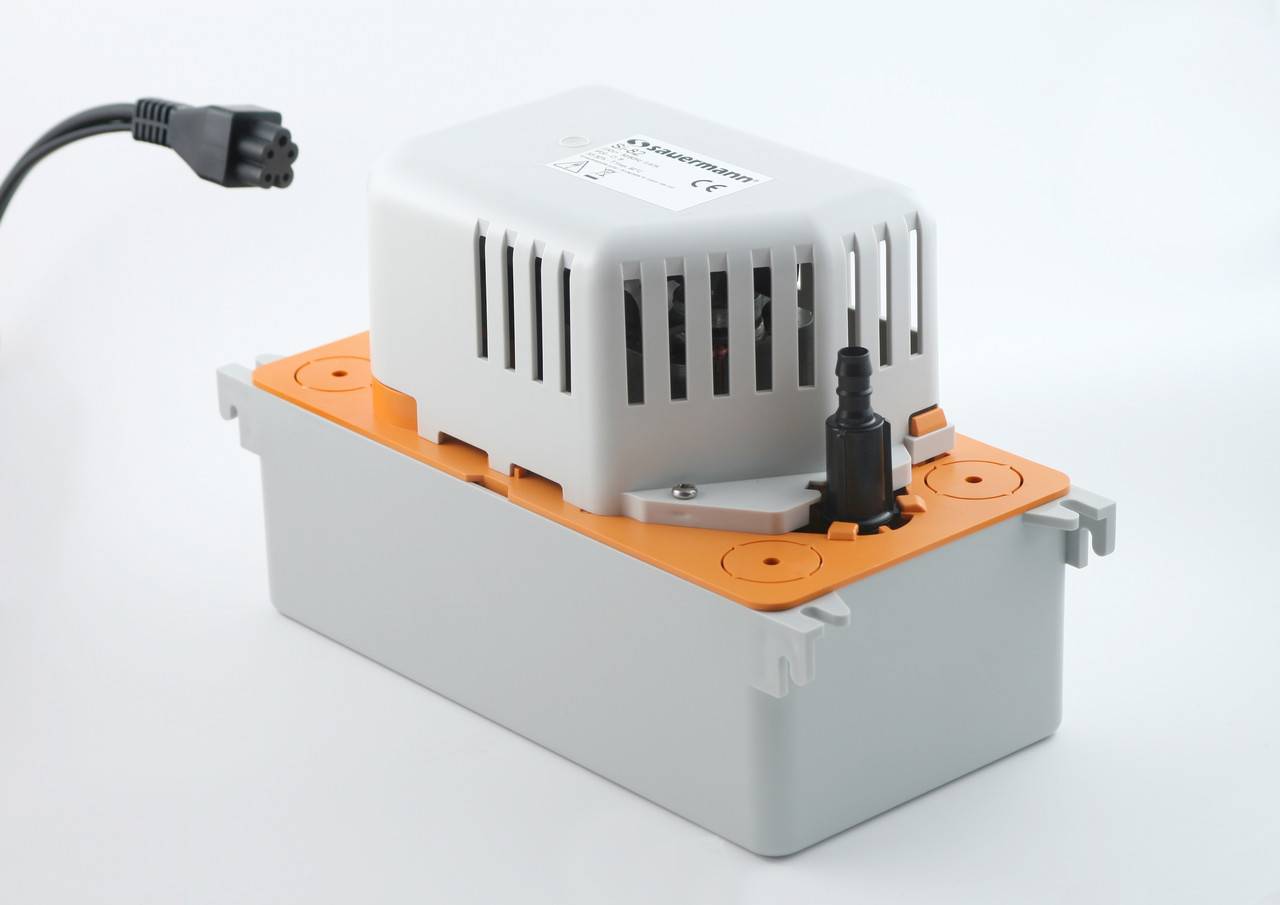

Наливные помпы изготавливают в виде резервуара, бачка или блока. Данный вид дренажного насоса требует размещения под поддоном кондиционера (ниже его уровня), поскольку предусматривает попадание в него конденсата самотеком. При наполнении емкости конденсатом срабатывает датчик – и помпа включается, а после откачки воды снова переходит в спящий режим.

Однако наливные дренажные насосы довольно габаритны – под стать своей мощности и производительности. Поэтому данные модели целесообразно применять к мощным сплит-системам или же для к целой группе кондиционеров.

Gринципы работы наливных помп предусматривают использование преимущественно горизонтальных трасс для отвода воды в канализацию. А это не всегда бывает удобно.

Помпы раздельной конструкции могут монтироваться даже непосредственно в дренажной трассе – все зависит от потребностей пользователя. Одним из преимуществ данного вида дренажных насосов есть возможность откачивать воду насосом даже с двухметрового расстояния от самого внутреннего блока кондиционера.

Кроме того, данное устройство очень подходит при необходимости отвода конденсата вверх по трубам. Раздельный дренажный насос позволяет поднимать воду на высоту около 15 метров.

Перистальтические модели довольно специфичны и предназначены для использования в определенных условиях – при наличии значительного протяжения вертикальных участков трассы и перепадов высот. Минимальная сила напора таких моделей составляет 15 метров.

Какой вакууматор лучше выбрать?

Выбор оптимального типа насоса-вакууматора зависит от протяженности фреоновой магистрали и мощности кондиционера, нуждающейся в вакуумной очистке от атмосферных газов. Также необходимо учитывать габариты насосного прибора, поскольку его потребуется выставить вблизи внешнего сплит-блока для подключения к процедуре вакуумации.

Этот прибор способен вакуумировать контуры холодильников, автомобильных кондиционеров и маломощных сплит-систем. Для климатического оборудования мощностью от 9000 BTU и выше такой вакууматор не подходит

Значимым критерием является остаточное (наименьшее) давление, достигаемое вакуумационным насосом в режиме работы без нагрузки (входной патрубок закрыт). Чем ниже величина остаточного давления (указана производителем в Па, в мбар или микронах), тем лучше вакууматор.

Следующий критерий – производительность вакуум-насоса (указывается в л/ч). Ею определяется объем газа, прокачиваемый прибором за час работы при данном выпускном давлении.

Последний ответственный критерий – мощность электродвигателя вакуумационной установки (указывается в Вт). Чем длиннее фреоновая магистраль, т.е. чем дальше друг от друга расположены сплит-блоки кондиционера, тем дольше придется выполнять вакуумационную очистку холодильного контура. А значит, потребуется вакууматор с достаточно мощным двигателем.

Среди вакуумных насосов этот тип дает наиболее глубокий вакуум. Если требуется осушение и обезвоздушивание многометровой медной магистрали, к примеру, для систем VRV и VRF – необходим именно этот вакууматор. Однако работать с ним должны специалисты, прибор слишком мощный

Чаще всего монтажниками сплит-систем используются вакуум-насосы двухступенчатого и однопластинчатого типа. Первые считаются полупрофессиональными и неплохо вакуумируют бытовые системы кондиционирования, а вторые – наиболее дешевы, хотя  и недостаточно качественно обеспечивают вакуумацию фреоновых контуров длиннее 3,5 м.

Критерии выбора

Дренажные насосы относятся к категории изделий с длительными сроками эксплуатации. Выйти из строя они могут только при отсутствии надлежащего ухода. На практике вопрос приобретения дополнительного насоса чаще всего возникает при проектировании трассы дренажного трубопровода.

Большое влияние на эффективность работы дренажной системы оказывают такие параметры насоса:

• мощность;
• производительность;
• уровень шума;
• вес;
• габаритные размеры.

При выборе дренажного насоса специалисты рекомендуют приобретать изделия, изготовленные известными компаниями. В противном случае потенциальный потребитель может столкнуться с тем, что недавно приобретенная помпа для сплит-системы перестанет работать. При этом чаще всего в ней выходят из строя:

• модуль управления;
• датчик уровня жидкости;
• электромотор.

5 Лидеры среди производителей на рынке

Компания производит несколько линеек своей продукции. Что касается непосредственно дренажных помп, то цена на их товар колеблется от 4 до 7 тысяч рублей в зависимости от модели устройства.

Sauerman — ещё одна известная фирма, которая выпускает качественную продукцию, проверенную во множествах лабораторий. В основном компания занимается изготовлением центробежных насосов и поршневого оборудования.

Что касается экологичности в работе, то лучше выбирать производителя Siccom

Фирма обращает особое внимание на усовершенствование своего оборудование, применяет современные разработки учёных. Оборудование употребляет меньше электроэнергии, при этом увеличивает производительность и КПД

Этот производитель выпустил модель, которая стала одной из самых популярных на мировом рынке, а именно Mini Flowatch. Она предназначена для устройств с максимальной мощностью 10 кВт. Её цена составляет 4 тысячи рублей.

Таким образом, при выборе насосного оборудования для кондиционера необходимо обращать внимание на множество различных факторов: место под монтаж системы кондиционирования, высоту и тип потолков, наличие внутреннего блока, возможность слива жидкости (конденсата). А также нужно учесть тип и мощность оборудования

Дренажную систему рекомендуется устанавливать с более высокой производительностью, чем сам кондиционер.

Конструкция системы удаления конденсата

Дренажный узел состоит из трех частей, а именно:

• Поддона, аккумулирующего стекающий с охлаждающего контура конденсат.
• Напорного оборудования – компрессора, – который перекачивает конденсат из поддона за пределы корпуса кондиционера, на улицу.
• Трассы для перекачки конденсата – трубопровода, давление в котором генерирует компрессор.

При этом первая и последняя часть системы явно вторичны. На работоспособность и функциональность подобной конструкции влияет только помпа для кондиционера, являющаяся обычным насосом центробежного или вибрационного типа.

Сама помпа состоит из следующих частей:

• Силового агрегата – электромотора или штока, совершающего под действием электромагнита возвратно-поступательные перемещения.
• Рабочей зоны – участка в корпусе, где генерируется зона разрежения и зона нагнетания давления.
• Всасывающего и напорного патрубков – литых отводов, обустроенных в корпусе напротив зоны разрежения и нагнетания потока.
• Простейшего датчика, включающего помпу при переполнении поддона и отключающего после осушения емкости накопителя.

Разумеется, к такому насосу предъявляют ряд требований. Во-первых, он должен быть компактным, во-вторых, по возможности бесшумным. И, в-третьих, компрессор должен быть достаточно производительным. Ведь трасы системы удаления конденсата могут быть очень разветвленными – в некоторых случаях жидкость из поддона приходится транспортировать на несколько десятков метров, преодолевая перепады высот, обратные уклоны и вертикальные участки.

Кроме того, рабочая камера такой помпы должна легко чиститься от возможных загрязнений.

Типовые разновидности дренажных помп для кондиционеров

Штатная помпа для удаления конденсата есть далеко не во всяком кондиционере. При этом даже в случае наличия насоса мощности типового устройства, рассчитанного на усредненные условия эксплуатации, бывает недостаточно  для обслуживания чрезмерно сложных трасс удаления жидкости. Поэтому дренажные компрессоры продают не только в сборе с кондиционером, но и отдельно, в качестве самостоятельного агрегата.

На сегодняшний день в открытой продаже имеются следующие разновидности напорного оборудования:

• Помпа раздельного типа.Такой насос придется купить в случае потребности смонтировать напорное оборудование не только в поддоне, но и непосредственно в теле трубопровода-трассы. Раздельные помпы имеют собственный резервуар для накопления жидкости, поэтому они не только откачивают скопившийся конденсат, но и увеличивают давление в системе, укомплектованной штатным напорным оборудованием недостаточной мощности. При этом раздельный насос может откачивать воду из поддона даже с двухметрового расстояния, посредством особого заборного шланга, а напор такого компрессора равен 3-14 метрам, зависимости от мощности силовой части установки. Производительность раздельных насосов колеблется в пределах от 8 до 60 литров в час.
• Помпа для кондиционера наливная.Это более производительное и мощное устройство. Наливная помпа может перекачать до 1500 литров в час, а ее минимальная производительность равна 80 л/час. Однако генерируемый таким насосом напор не превышает 3-4 метров. Поэтому с помощью подобных компрессоров можно обеспечить отвод конденсата только по преимущественно горизонтальным трассам, сбрасывающим воду в канализацию. При этом накопительные помпы поставляются в паре с достаточно объемными поддонами или собственными крупногабаритными емкостями для сбора конденсата.
• Насос встраиваемый. Такое оборудование используется в роли штатной дренажной помпы. Компрессоры этого типа перекачивают не более 150-170 литров конденсата в час. Словом, подобные помпы работают только на стандартных условиях, слегка усиливая естественное течение жидкости в дренажном канале. Впрочем, такое оборудование можно использовать и в качестве дешевого дополнительного насоса, перекачивающего жидкость из промежуточного резервуара в гравитационный сливной канал.
• Перистальтическая помпа. Такое оборудование работает с производительностью не более  10 литров в час. Но напор у такого насоса – максимальный – от 15 метров. Поэтому перистальтические помпы монтируют лишь на самых сложных участках трассы отвода конденсата, для обслуживания вертикального трубопровода с большим перепадом высот.

Словом, современные производители напорного оборудования готовы удовлетворить все потребности владельцев даже самых мощных кондиционеров с по-настоящему громадными испарителями.

Необходимость использования дренажных помп

Ведущие производители климатической техники, как правило, все свои кондиционеры комплектуют встроенными  дренажными помпами. Их технические характеристики в полной мере соответствуют, стоящим перед ними задачам и рекомендуемым условиям установки сплит систем. В этом случае вопрос о дренажной помпе для кондиционера может возникнуть только в случае ее поломки или установки агрегата в экстремальных условиях, когда в дренажную трассу придется встраивать дополнительную помпу.

Точно также обстоит дело с дренажными помпами канальных и кассетных кондиционеров, в которые этот агрегат встраивается в обязательном порядке независимо от того, кто изготовил сплит систему. Что касается кондиционеров бюджетного класса, то в подавляющем большинстве случаев дренажные помпы не входят в базовую комплектацию и в случае необходимости приобретаются за отдельную плату. Такая необходимость возникает часто, поскольку не всегда удается проложить дренажную трассу так, чтобы избыток влаги уходил самотеком.

Итак, дренажная помпа для кондиционеров требуется тогда, когда имеется длительная протяженность дренажной трассы, необходимость преодоления перепадов высот на протяжении этой трассы, а также для предотвращения застаивания жидкости в накопительных поддонах и других частях дренажной системы.

Выбирают дренажную помпу, исходя из конкретных условий.

Предложение этих агрегатов огромно, поэтому для упрощения процедуры выбора рассмотрим основные группы дренажных насосов.

Как чистить внутренний блок кондиционера: подробная инструкция (+видео с разборкой)

Инструкция по полной очистке внутреннего блока:

1. Прибор отключается от сети.

2. Снимается передняя панель (крышка). Чтобы ее открыть, надо поддеть панель, и потянуть на себя и вверх. Так открываются почти все бытовые кондиционеры.

3. Достается фильтр.

Сделаем отступление — перечислим виды фильтров и особенности их чистки:

1. Фильтр грубой очистки — мелкоячеистая полимерная сетка, задерживает пыль, пух, шерсть животных. Располагается сразу за передней панелью. При частом использовании его можно чистить каждые 2-3 месяца. Мыть сетку можно под струей воды из-под крана, но вытирать нельзя — просохнуть фильтр должен естественным путем.

2. Угольный — удаляет неприятные запахи. Не чистится, его только менять.

3. Цеолитный — поглощает химические соединения из воздуха, нейтрализует неприятные запахи. Можно мыть под краном.

4. Электростатический — чистит от мелких частиц пыли (более эффективно, чем фильтр грубой очистки). Можно мыть под краном.

5. Плазменный — тоже чистит воздух от мелких частиц пыли (принцип чистки отличается от электростатического). Чистится щеткой.

6. Фотокаталитический — задерживает все виды загрязнений, включая споры плесени и неприятные запахи. Можно мыть под краном.

После извлечения фильтра — продолжаем чистку внутреннего блока:

1. Достаем лоток для конденсата и прочищаем дренаж (как именно — читайте ниже).

2. Снимаем основную часть корпуса. В некоторых моделях она держится на защелках, в некоторых — на саморезах. Саморезы могут прикрываться декоративными заглушками. Корпус тоже загрязняется — поэтому после снятия его тоже чистим (можно просто протереть влажными салфетками на спиртовой основе).





















3. На блок электроники надеваются медицинские бахилы — чтобы защитить его от влаги.

4. Стена под и рядом с кондиционером заклеивается полиэтиленом (или на стену крепится сервисный пакет). Стену нужно обязательно заклеивать по всей высоте (от кондиционера до пола). Пол — тоже застилается полиэтиленом, и застилается тряпками (так как при мытье с блока будет стекать грязная пена и вода).

5. Если под корпусом видна пыль — ее можно сразу снять пылесосом или вытряхнуть щеткой с длинным ворсом.

6. Средством для дезинфекции (покупным или приготовленным) моются все поверхности, которые скрывались под блоком. Тщательнее всего нужно мыть лопасти вентилятора и радиатор (особенно между пластинами). Если вы используете покупную жидкость для дезинфекции, после нанесения пена смывается не сразу. Выждите 15-25 минут, чтобы пенный раствор размягчил грязь.

7. Пена смывается. Можно использовать обычный пульверизатор с чистой водой. Сначала от химии промывается радиатор, затем — лопасти вентилятора. Если есть парогенератор — можно использовать пар вместо воды.

8. Все детали сохнут естественным путем.

9. Внутренний блок собирается в обратном порядке: устанавливается корпус, ставятся фильтры, крепится передняя панель.

10. Прибор подключается к сети и включается — для проверки.

Чистка дренажной системы (+видео)

Диаметр дренажной трубки, через которую конденсат стекает на улицу — около 1 см.

Она может забиваться из-за пыли, шерсти домашних животных, тополиного пуха. Чистить дренаж можно как вместе с полной чисткой кондиционера, так и отдельно.

Как правильно почистить:

1. Устройство отключается от сети.

2. Снимается крышка и фильтр.

3. Достается поддон для сбора конденсата.

4. От поддона отсоединяется сливной шланг.

5. Поддон моется (поскольку вода в нем обычно грязная, и на стенках остаются разводы).

6. Сливная трубка продувается пылесосом. Если она забита серьезно, и продувка не помогает — можно залить в нее теплый мыльный раствор или жидкость для чистки кондиционера, и через 10-20 минут продуть еще раз.

Монтаж системы для отвода конденсата

Этот процесс очень прост.

Необходимо снять нижние крепежи с корпуса кондиционера, чтобы он смог подниматься.
В нижней части под вентилятором, который обдувает испаритель, установлена ванночка для сбора конденсата.
С боковой ее стороны есть патрубок, именно к нему и надо при помощи хомута присоединить дренажную трубку отвода конденсата от кондиционера.
Корпус внутреннего блока опускается, устанавливается на место

При этом очень важно, чтобы гофра прошла сквозь него через специальное сделанное в боковой стенке отверстие.
Крепежи вкручиваются по месту..
Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу

Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%

Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу. Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%.

Основные неисправности дренажа

Самая часто встречающаяся неисправность системы отвода конденсата из кондиционера – это забивание отверстия ванночки. Пыль и грязь с конденсатом оседает на дно поддона, где образуется ил. Он растет и закрывает собой патрубок. Следствие – переток воды поверх краев ванны. Жидкость начинает капать на пол и подтекать по стенам.

И другие неисправности:

1. Если кондиционер работает зимой на обогрев, то нередко дренажная трубка на улице просто замерзает.
2. Неправильно был выставлен уклон дренажной трассы.
3. Если вышла из строя помпа.
4. Если в системе снизилось количество хладагента, что приводит к обледенению испарителя и подводящих трубок, поэтому лед начинает таять по всей длине трассы, выливаясь водой на пол.
5. Испаритель может покрываться льдом, если перестал работать регулятор давления. Если температура за окном стала снижаться, это может привести к снижению температуры фреона за счет падения его давления.

Очистка дренажной системы

Своими руками прочистить систему отвода конденсата из кондиционера можно лишь в том случае, если засорился патрубок ванночки. Для этого необходимо:

Снять фильтры, расположенные на корпусе прибора перед испарителем. Их надо обязательно хорошо промыть.
Поднимается корпус кондиционера.
Отсоединяется дренажная трубка от поддона.
Последний снимается и промывается

Особое внимание именно отверстию.
Если трубка забита так же, как и сливное отверстие, то ее надо продуть. Если не получается, то придется заменить ее новой.
Все остальные действия по сборке системы слива конденсата производятся в обратном порядке.

Специалисты рекомендуют для обеззараживания стоков и поддона вывода конденсата использовать раствор хлоргексидина. Хотя любое бытовое моющее средство, в котором содержится хлор, легко справится с поставленной задачей.

При остальных неисправностях, связанных с выходом из строя того или другого приспособления или детали, лучше вызвать мастера. Самостоятельные действия могут привести к непоправимым последствиям.
