На какую глубину закапывать канализационную трубу в частном доме

Особенности автономной канализации

Сегодня практически в каждом домовладении имеется необходимый набор удобств для комфортного проживания: умывальник, мойка, туалет, душ или полноценная ванна, стиральная машинка и прочие блага цивилизации. Многие дома оборудованы не одним, а несколькими санузлами и ванными комнатами.

Все это хозяйство при полноценной работе выдает в сутки большое количество отходов и сточных вод. По нормативам количество жидких отходов в сутки на человека составляет от 5.4 до 9.5 л, которые должны куда-то сливаться.

Как правило, загородные дома, где люди проживают постоянно, имеют множество различных сантехнических устройств, что вызывает необходимость оборудовать автономную канализационную систему

Поэтому система водоотведения является обязательной частью инженерных коммуникаций индивидуального дома. Она состоит из внутренней канализации, выпуска из жилого строения и наружной канализационной сети, проложенной на участке.

Многие владельцы частных домов, уделяя особое внимание внутридомовой системе, почему-то не всегда должным образом относятся к обустройству наружных сетей. Действительно, процесс укладки трубопровода кажется несложным, достаточно вырыть траншею, состыковать трубы друг с другом, внутридомовой системой и коллектором, а затем все засыпать землей

Действительно, процесс укладки трубопровода кажется несложным, достаточно вырыть траншею, состыковать трубы друг с другом, внутридомовой системой и коллектором, а затем все засыпать землей.

Но это только на первый взгляд. На самом деле в этой, также как и в любой другой работе, существует множество нюансов, которые нужно обязательно учитывать. Несоблюдение технологических нормативов и неправильная укладка трубопровода может в будущем привести к его заиливанию и другим немалым проблемам.

Чтобы канализационная система исправно и долго функционировала, при ее устройстве необходимо придерживаться строительных и технологических нормативов (+)

Система водоотведения должна обеспечить отвод всех сточных вод, исключить возможность затопления строения при возникновении аварийных ситуаций, гарантировать очистку стоков при сбросе их в водоем.

При обустройстве системы необходимо учитывать такие параметры, как материал изготовления и диаметр труб, тип грунта в местности, глубину прокладки канализационных труб, определенный угол уклона.

Автономная канализация частных домовладений может быть выполнена в виде раздельного или совместного отвода и очистки. В первом случае для сточных вод от умывальников, ванн и моек и для фекальных масс из туалета изготавливаются два отдельных трубопровода.

Во втором случае все жидкие и твердые отходы объединяются в один общий поток и поступают в септик, где проходят процесс очистки, а затем вывозятся.

Для чего необходимо знать правильный угол уклона канализационной трубы.

Это, конечно же, наивный вопрос. Просто для того, чтобы канализация работала, так сказать, «корректно», и хозяевам не приходилось ни  визуально, ни другими органами чувств ощущать, что эта система где-то дает сбои и не справляется со своей прямой задачей.

Так, может быть, просто всегда давать угол уклона побольше – тогда вода вместе со стоками гарантированно быстро будет уходить в коллектор или септик? Оказывается – нет, так можно только навредить.

Постараемся объяснить, почему.

На рисунке ниже показаны три варианта. В первом – труба расположена без уклона, горизонтально. Во втором – задан оптимальный угол уклона. И в третьем – труба уложена безо всякой оглядки на правила – «лишь бы вода хорошо сливалась».

Четвёртый вариант – с отрицательным углом уклона, надо полагать, никто не додумается сделать.

Две недопустимых крайности – и правильный подход к организации уклона канализационной трубы.

Канализационные стоки, как знают все, это далеко не всегда просто вода. Чаще всего в ней, помимо полностью растворившихся веществ, взвешено немало твердых нерастворимых частиц и крупных включений, дисперсных капель (жир, моющие средства). Задача канализации – отвести все эти загрязнения в полном составе

И здесь очень важно свойство самоочистки трубы. Так, чтобы после смыва стоков (понятно, что в бытовых условиях стоки текут не постоянно, а, так сказать, порционно) труба внутри оставалась если и не совсем чистой, то по крайней мере – пустой. Итак, смотрим на схему

Итак, смотрим на схему.

• В первом случае в трубе образуется совершенно очевидный застой. Перемещение воды хоть и будет, но с минимальной скоростью. То есть у твердых включений есть полная возможность осесть на дно, у жировых капель – «закрепиться» на стенках трубы. Получается, что кинетической энергии потока воды недостаточно для того, чтобы увлечь за собой загрязнения. Они, осев на дне, становятся помехой для последующих сбросов. Результат – очень быстрое зарастание труб, образование пробок, с которыми бывает очень тяжело справиться.
• Второй вариант – труба смонтирована под правильным углом уклона, в ней благодаря этому поддерживается оптимальная скорость перемещения бытовых стоков. При таком подходе как раз и проявляются свойства самоочищения – вода захватывает и выносит основную массу твёрдых и взвешенных загрязнений.
• Третий вариант кажется парадоксальным – ну что может быть плохого в том, что уклон сделан большой, и скорость потока от этого возрастает? Ведь на коротких участках, например, от сифона раковины до проходящей снизу канализационной трубы так и делается – чуть ли не вертикально…

Да, на коротком участке это «работает». Но когда требуется переместить канализационные стоки на значительное расстояние, получается совсем иная картина. Вода на большой скорости устремляется вперед, к выходу из трубы. А более тяжеловесные нерастворимые включения начинают отставать от общей скорости потока. И в итоге – могут остаться на стенках трубы. У них частенько бывает немало времени, чтобы успеть присохнуть или иным способом закрепиться на стенке.

И, понятно, далее эти оставшиеся фрагменты становятся помехами при следующей «порции» стоков, при которой ситуация не просто повторяется, но постепенно усугубляется. И так далее – пока в полости трубы не образуется сначала сужение канала, а затем – и вовсе непроходимая пробка, требующая немедленного вмешательства для восстановления работоспособности канализации.

Теперь давайте пойдем по положениям Сводов Правил. Они в оригинале могут показаться несколько «суховатыми» для человека, не имеющего опыта чтения технической документации. Поэтому постараемся изложить основные положения, касающиеся, безусловно, только частного жилого строительства, в более доходчивом виде.

И начнем, естественно, «от истоков». То есть с тех точек, где, собственно, и начинается канализация – с сантехнических приборов. А затем – пойдем далее вплоть на наружных труб, ведущих в септик или в канализационный коллектор.

Глубина прокладки трубы канализации на выходе из дома и её уклон

Значение этих параметров регламентируется нормативными документами. Так, в соответствующем СНиПе указано, что канализационная труба должна выходить из сооружения на высоте более 30 см от средней по региону глубины промерзания грунта. При этом минимальной глубиной заложения канализации частного дома принято считать 70 см.

В большинстве случаев обустройство автономной системы транспортировки бытовых стоков предполагает их отвод самотёком за счёт прокладки трубы под уклоном. В СНиПе «Канализация зданий и внутренний водопровод» указано, что если используются трубы диаметром до 50 мм, уклон должен составлять 3 см на каждый погонный метр. Когда закапываются трубы диаметром 100 мм, значение этого показателя составляет 2 см.

При невыполнении вышеуказанных требований, поток будет двигаться весьма медленно или, если уклон очень большой, слишком стремительно. В первом случае хозяин частного дома столкнётся с засорением труб: твёрдые отходы, оседая в них, буду мешать движению стоков. Второй вариант укладки приведёт к быстрому износу трубопровода.

Расчет уклона канализации проводится с учетом диаметра труб

При укладке труб необходимо проверять уклон при помощи строительного уровня, при этом труба должна плотно лежать на грунте.

Работы по прокладке труб

Технологически процесс прокладки канализации не представляет особой сложности. Сначала необходимо вырыть траншею, глубина которой соответствует нормативным показателям, характерным для данного региона.

Перед тем как проложить канализационные трубы, на дно канавы засыпается песок. Высота песчаного основания составляет 10-15 см, поэтому глубина траншеи должна быть также увеличена на эти значения.

Песчаная подушка позволяет выровнять дно канавы. Перед прокладкой труб песок нужно тщательно утрамбовать, чтобы предотвратить последующую усадку

Ширина траншеи закладывается примерно на 40 см больше, чем диаметр используемой трубы. В местах подхода труб к септику и на выходе из домовой канализации траншею делают немного шире, чтобы было удобно проводить монтажные работы.

Чтобы предотвратить намокание фундамента и стен дома в случае аварийной утечки, септик устанавливают на расстоянии не ближе 5 м от строения (+)

После того, как траншея и основание подготовлено, необходимо соединить между собой трубы, а затем производить их укладку. Длинные участки магистрали уложить ровно и правильно одному человеку не под силу, поэтому к этой работе желательно привлечь несколько помощников.

На концах труб находятся специальные уплотнительные резинки. Перед их стыковкой друг с другом по периметру трубы наносится силиконовая сантехническая смазка, которая облегчает процесс стыковки и делает стык более надежным.

Но здесь нельзя применять силу, излишнее усилие на трубу может повредить резинку или вырвать ее с посадочного места, что приведет к нарушению ее герметичности.

Прежде чем уложить подготовленный трубопровод, на выход из домового водоотвода надевается патрубок, который имеет необходимый угол. Другой край магистрали укладывается в отверстие в септике.

Если накопительный колодец сделан недавно, желательно сразу же не заделывать отверстие бетоном, поскольку при усадке септика труба может лопнуть.

Патрубок, надетый на выходящую из дома трубу, позволяет направить трубопровод в нужном направлении

Засыпка канализационной трубы проводится следующим образом: сначала насыпается песок таким образом, чтобы труба была полностью им покрыта. Затем он поливается водой, а после того как произойдет его усадка, подсыпается еще партия песка. После этого магистраль полностью засыпается землей.

По техническим нормативам в местах поворотов трассы должны быть установлены поворотные колодцы, а на прямых участках трубопровода на каждые 35 м оборудуются смотровые колодцы. Помимо этого каждые 15 метров прямой магистрали устанавливают ревизию или прочистку.

Установка ревизии несложная процедура, но она позволяет контролировать состояние канализационной сети на протяжении всего трубопровода и при необходимости прочистить нужный участок тросом или струей воды

Ревизию можно сделать из той же самой канализационной трубы, которая устанавливается вертикально на нужных участках трубопровода при помощи тройника. Сверху она закрывается заглушкой. При помощи этого довольно простого устройства можно получить быстрый доступ к засорившемуся участку магистрали.

На наиболее ответственных участках сети лучше установить смотровой колодец.

Утепление труб

С целью увеличения срока функционирования канализации следует трубы утеплить. Специалисты рекомендуют использовать для этого пенополиуретан. В результате нержавеющая труба будет обернута данным материалом, а сверху – полиэтиленовой оболочкой. Это позволит не допустить ее промерзания. Чаще всего данная проблема наблюдается на поворотах, стыках, и именно поэтому трубопровод рекомендуется делать прямым. Если это невозможно, то участки повышенного риска нужно качественно утеплить. В Европе для подогрева труб монтируют электрический кабель, который греет почву вокруг них.

В местности с суровым климатом рекомендуется использовать для утепления минеральную вату или стекловолокно – эти материалы применяются и для труб, расположенных над почвой. В данном случае нужно подумать и о гидроизоляции.

Какими факторами определяется глубина погружения канализационных труб

                Канализационнуюсистему принято закапыватьв землю по несколькимпричинам:

• необходимость спрятать трубы от взгляда жителей дома;
• стремление освободить площадь для посадки растений или установки объектов благоустройства;
• защита системы от низких температур.

Сборка внешней канализации производится подну траншеи, глубина которой определяетсяразличными факторами:

• уровень промерзания грунта в зимнее время;
• наличие вечной мерзлоты;
• глубина залегания почвенных вод;
• состав грунта на участке прокладки линии;
• конфигурация и состав системы;
• размер, объем и глубина погружения в грунт септика или выгребной ямы.

прокладка наружных сетей

Факторов много, поэтому напрактике обычно глубинапрокладки канализационной трубы определяется самым значительным из них.Например, во многих регионах России грунт промерзает на 2,5 и более метров, счем нельзя не считаться во время выполнения работ. Кроме того, важным факторомявляется состав системы. Обычно она представляет собой безнапорный трубопровод, в котором все стоки перемещаютсяестественным способом с небольшой скоростью. Это значит, что возможностьзамерзания жидкостей чрезвычайно велика и требуется принимать соответствующиемеры.

Требования к системам

Инженерные сооружения для дождевых вод должны соответствовать нормативам СНиП и ГОСТ. В требованиях к системам указывают рекомендуемые параметры, которые нужно учитывать при создании ливневок. Если пренебречь условиями, то конструкция станет неправильно функционировать.

Глубина заложения ливневой канализации часто указана в инструкции к нормативам. Если сечение труб не более 500 мм, то сооружение ставят на 30 см ниже точки промерзания почвы. Конструкции с большим диаметром углубляют минимум на 50-70 см.

Нормативы для инженерных сетейИсточник yandex.ru

Если ливневку расположить на меньшую глубину, то стоки будут плохо уходить. В итоге возникает заболоченность участка. В проблемных местах системы из-за застоев скапливается мусор, песок и ил. В холода канализация замерзнет, что грозит разрывом внутренних деталей.

Как делается ливневая канализация

Как обустроить ливневку

Точные расчеты – основные требования, которые обеспечат максимальную продуктивность инженерной системы. Чтобы правильно обустроить дождевое сооружение, нужен проект. Малейшая ошибка при подготовке способствует подтоплению основания, что приведет к разрушению здания.

Объем канализации

При обустройстве ливневки на участке рядом с коттеджем обязательно учитывают объем конструкции

Для определения показателя обращают внимание на среднее количество всех осадков для конкретного региона. Если земля покрыта щебнем, то дополнительно умножают на 0,4

Для бетонных территорий коэффициент равен 0,85, для асфальта – 0,95, для крыш – 1.

Расчет объема ливневкиИсточник stavmaster.com

Уклон ливневок

Параметр для дождевой канализации зависит от диаметра трубы. Для конструкций с сечением в 5 см подъем должен быть в пределах 3 см. Уклон обеспечивает оптимальную скорость движения сточных вод.

Чем крупнее труба, тем меньше скос. Если в ливневке используют детали диаметром в 20 см, то нужен скат в 7 мм. Подъем обеспечивают на каждом погонном метре дождевой канализации. Для моделей с сечением в 150 мм необходим уклон в 10 мм на 1 м, для видов в 110 мм – 20 мм.

Параметр для движения водыИсточник hobby-delo.com

Определить глубину

Дождевую конструкцию укладывают на 10 см ниже, чем предельный уровень промерзания почвы. Показатель неодинаковый для разных регионов. Часто к параметрам добавляют толщину донной подушки из песка. В северных областях глубина достигает 1,5-2 м, а в южных – до 30 см.

На величину влияют характеристики земли. Пористые виды промерзают хуже, чем глинистые или каменистые. Чем толще снежный покров, тем меньше мерзнет грунт. Сугробы становятся естественной защитой, ограждающей ливневую канализацию от холода. Каждые 10 см снега уменьшают глубину пролегания на 30 см.

Разберем примерный расчет углубленности траншеи для участка, уровень которого в 1,2 м. Диаметр труб – 50 см, толщина сугробов – 15 см. Из суммы точки промерзания вычитают 45 см. В итоге получают 75 см. Конструкцию располагают на щебеночной подсыпке.

Траншеи для трубИсточник hobby-delo.com

Утепление

Если глубина прокладки ливневой канализации ниже допустимого уровня, то сооружение придется утеплять. Материал будет находиться в воде. Агрессивная среда постепенно разрушает сырье, что в будущем отразится на теплоизоляционных качествах.

Теплоизоляция конструкцииИсточник hobby-delo.com

Трубы дождевой канализации утепляют полиуретаном. Удобны в установке модели из пенополистирола и пенопласта. Специальные детали легко надеть на ливневку. Защитный слой оградит инженерное сооружение от перепадов температуры.

Дорогой утеплительИсточник kanalizaciyavdome.ru

Из качественных и дорогих материалов профессионалы выделяют пеноизол. Вещество в жидкой форме заливают в траншею с трубами. После полимеризации твердый состав защищает конструкцию от морозов. Долговечный, прочный утеплитель устанавливают при помощи специального оборудования, которое не всегда доступно обычным домовладельцам.

При теплоизоляции ливневок запрещено использовать вату (минеральную, стеклянную, бумажную) и вспененный полиэтилен. Материалы не приспособлены для эксплуатации в воде. Даже при установке в короб сырье не прослужат дольше одного сезона.

Монтаж ливневой канализации.

Дождевая инженерная система – обязательная составляющая загородного дома. Объем, уклон и глубина заложения ливневой канализации влияют на эффективность конструкции

При выборе параметров обращают внимание на климатические особенности региона и характеристики участка, на котором стоит коттедж

Как снизить стоимость прокладки труб

Для снижения финансовых вложений в устройство канализационной системы, с целью получения экономической выгоды минимальная глубина заложения канализации может быть выполнена по возможности на предельной наименьшей отметке.

• раскройте возможность подсыпки земли в определенных участках сети
• применяйте качественные, с улучшенными прочностными свойствами, канализационные трубы
• разыщите возможность заложения коммуникаций на меньших глубинах, используйте перекачивающие насосные станции

Выполнение вышеперечисленных мероприятий поможет значительно сократить расходы, объемы, сложность работ.

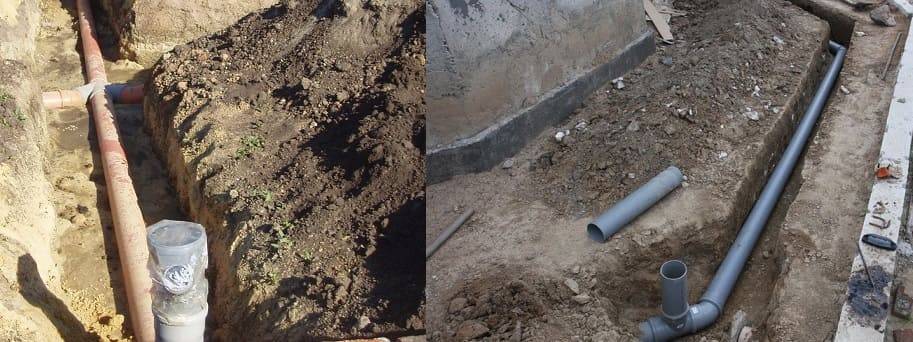

Ревизия при заложении канализации фото

После строительства канализационной системы ее хозяин находится в состоянии волнения по поводу возможного возникновения каких-либо инженерных проблем в сети. В процессе эксплуатации канализационных сетей проблемы могут возникнуть, но для их избегания в проекте должны быть запланированы работы по сооружению сети в соответствии с требованиями СНиП и другой нормативной документацией. При воплощении проекта в жизнь необходимо строго проследить тщательное выполнение проектных изысканий строительной бригадой.

Как неоднократно повторялось в данной статье, наиболее значимой величиной в проектировании строительства канализационной сети является глубина заложения трубопровода канализации и уже от ее запланированной величины на различных участках территории укладки канализации зависят следующие основные составляющие проектов – это ее стоимость, сложность конструкции и объемы выполняемых работ.

Укладка и утепление канализационной трубы видео

Формирование уклона для свободного стока

При прокладке трубопровода нужно обязательно предусмотреть уклон в сторону септика. По технологическим нормативам уклон канализационной трубы диаметром 110 мм должен составлять 20 мм на каждый метр трубопровода. Трубы, имеющие диаметр 160 мм, необходимо укладывать с наклоном 8 мм на один метр проложенной магистрали.

При укладке труб расчет уклона делается на один метр трубопровода. На рисунке показано, сколько должна составлять разница между сторонами труб с разным диаметром

Наличие уклона является определяющим параметром для успешного функционирования системы. Чем ближе показатели трубопровода к нормативным, тем эффективнее будет работать канализация.

Полное отсутствие уклона, как и чрезмерный наклон трубопровода, приведут к заиливанию системы. В первом случае отходы не смогут транспортироваться по трубам с необходимой скоростью, что послужит образованию засоров.

Во втором – жидкость будет передвигаться слишком быстро, что, в конечном счете, уменьшит ее транспортирующую способность, и отходы будут оставаться в трубе, что также приведет к засорам и дальнейшему заиливанию трубопровода.

Уклон трубопровода всегда должен быть направлен от выпуска из жилого дома в сторону септика

Это условие особенно важно при использовании канализации безнапорного типа, которыми чаще всего оборудуются частные домовладения. Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира. Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня

Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня

Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира. Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня.

Порядок действий:

1. В начале и в конце котлована вбиваются штыри, к которым привязывается трос.
2. К одному концу веревки прикладывается строительный уровень и производится корректировка по горизонту.
3. Измеряется высота траншеи с обеих сторон до троса.
4. Производятся несложные математические вычисления.

Например, общая длина траншеи составляет 50 м, используется труба диаметром 110 мм. Со стороны выхода из дома глубина котлована составляет полметра. В этом случае в конечной точке котлована его глубина должна быть равна полутора метрам.

Если на участке присутствует естественный уклон, превышающий рекомендуемые нормативы, можно проложить канализацию с несколькими вертикальными переходами. В таком случае на горизонтальных участках трубопровода необходимо соблюдать нормативные показатели.

На участках с большим уклоном трубопровод можно проложить ступенчатым способом. Если угол уклона незначительно превышает нормативы, ограничиваются одним вертикальным переходом (+)

Другой вариант – на выходе из дома уложить вертикальную трубу на значительную глубину, а уже из нее прокладывать трубопровод с нужным уклоном. При этом глубина траншеи будет больше, чем при укладке первым способом.

В этих же целях можно использовать перепадный колодец, попадая в который, сточные воды плавно стекают на более низкий уровень трубопровода.

Когда применяется?

Организовать нормальные условия для комфортной жизни в доме без канализационной системы невозможно. Проходя по внутреннему трубопроводу отходы транспортируются к внешним магистралям, по ним достигая септика.

Если трубы уложены в траншеи правильно – такая система может существовать несколько десятков лет. Чтобы организовать канализационную систему, предварительно выкапывают траншеи.

Есть несколько ситуаций, когда прокладка в колею необходима:

• трубы не должны находиться на видном месте на участке;
• расстояние от объекта до септика большое и проложить трубу на поверхности не получится;
• климатические условия;
• соблюдение требований нормативных документов;
• защита от механических повреждений;
• экономия земли на участке.

Есть ситуации, когда прокладка труб в траншеях нецелесообразна. На это влияют суровые климатические условия, в которых проживает десятая часть страны.

Прокладка канализации

Выбрав подходящие трубы, и ознакомившись с методом установки, приступают к монтажным работам. Для максимально качественной установки следует придерживаться установленных правил по технологии установки.

Внутри дома

Грамотная разводка внутри дома – это установка конструкции соединения труб для формирования плавного канализационного стока вод.

Начинать установку рекомендуется от сантехники, и далее вести до области соединения к внешней трубе. В здании с двумя и более этажами на первом трубы устанавливают под полами, на втором и остальных – над ними.

• с сантехникой соединяются гидрозатворы;
• к ним подсоединяют канализационные трубы;
• далее 2 колена по 45 градусов используются для соединения трубы с горизонтальной, но если сантехника установлена рядом со стояком, то для соединения используется 1 колено и косой тройник от стояка;
• если сантехника расположена далеко от стояка, то на каждый метр длины трубы делается уклон в 30мм до трубы от другой сантехники или стояка;
• для соблюдения уклона потребуются хомуты, устанавливаемые на расстоянии 2 метров друг от друга, и закреплённые в полу или стене;
• в случае установки канализационной сети над полом после каждого поворота монтируется тройник с крышкой для очистки, её же монтируют на каждом этаже;
• от унитаза устанавливают 45о трубу или с меньшим градусом, соединяя с канализационной сетью перпендикулярным тройником;
• при отсутствии стояка в доме и монтаже канализации над полом требуется от горизонтальной трубы сделать слив, переходящий в трубу, используя 2 колена;
• трубы через перекрытие проходят с помощью металлической гильзы с помещённой в неё обёрнутой утеплителем трубой. В перекрытии гильза устанавливается с помощью цементно-песчаного раствора;
• если требуется соединение трубы диаметром в 5см с трубой с диаметром в 10см, используют соответствующий переходник;
• далее выводится одна внутренняя труба, и если её уровень высоты значительно отличается от нахождения внутренней, используют колена от 45о до 135о для плавного стыка.

Какие трубы используются для внутренней сети:

• от унитаза, душа, бассейна, ванной – 100-110мм;
• от раковин – 50мм;
• для стояка – не менее 110мм.

Что ещё следует учесть при прокладке труб внутренней сети:

• для эффективного соединения стыки смазывают клеем для труб или герметиком;
• после укорачивания трубы её края следует сгладить, чтобы та плотно вошла в принимающую трубу;
• при соединении 2 сложных систем пользуются и трубой, и хомутом для жёсткости конструкции;
• при установке канализации до заливки фундамента от внешней трубы прокладывают внутренние в зоне будущего фундамента, заранее обёрнутые утеплителем и установленные в гильзы;
• перед монтажом перекрытия определяются с точным положением сантехники в доме, дабы знать, каким образом подвести к ней трубы.

Снаружи

Технология монтажа внешней канализации:

• сначала выкапывается котлован для септика, его расстояние зависит от размера земельного участка, но не менее 5м;
• частота пользования сантехникой и количество человек в доме – факторы, которые следует учитывать для размеров ямы для септика: для семьи из 4 человек обычно достаточно покупки 3 колец диаметром по 150см;
• за пару суток перед монтажом бетонных колец на дне делается песчаная подушка и заливается бетонным слоем, затем стыки залитого бетона для герметизации смазываются битумом или смолой, а после установки колец укладывают бетонный круг с отверстием для люка;
• при нежелании приобретать бетонные кольца после выкапывания котлована на дне следует выполнить 15-20 сантиметровую песчаную подушку, и залить поверх бетон такой же высотой, и как только бетон схватится (это займет не более 2 суток), выкладывают стены септика;
• от стен септика до краёв котлована выдерживают расстояние в 100-150мм для засыпки глиной;
• уклон трубы – 20-30мм на каждый метр трубы;
• после кладки трубы соединяют с септиком путём просверливания отверстия;
• в канализационной системе используют колена для плавного поворота;
• к дому подсоединяется через подвал или фундамент;
• далее устанавливают фильтрационный колодец на 200-300мм ниже септика, колодец должен быть или меньще септика по объёму, или соразмерно;
• дно фильтрационного колодца следует засыпать30-сантиметровым слоём щебня.

При соединении всех труб можно выполнить пробный пуск воды для проверки герметичности и правильности соединения системы. Завершающим этапом работ будет устранение всех недочётов в соединении.

Особенности прокладки труб для горячего водоснабжения

Рассмотренная выше форма прокладки является бесканальной. Вторым вариантом подземного проведения водопровода является канальный вариант.

Горячее водоснабжение должно оставаться горячим при транспортировке до места использования. Такую водопроводную трубу дополнительно теплоизолируют не только обертыванием специальным материалом. Часто трубу с горячим водоснабжением прячут в бетонный короб, который кладут на дно траншеи.

С другой стороны, использование бетонного канала – дополнительная трата сил и финансов. Целесообразность применения канального способа в домашнем хозяйстве весьма сомнительна. Многие предпочитают класть горячую трубу вместе с холодной в одной бесканальной траншее.

На какую глубину закапывать водопроводную трубу в частном доме как правильно рассчитать

Глубина траншеи под водопровод зависит от климатических условий местности, поэтому основным документом для ее расчета является карта глубин промерзания. Данную информацию можно получить из интернет источников, воспользовавшись приложением к карте России, где более точные данные температуры земли приведены для различных городов с учетом структуры грунта.

При водозаборе из скважин для размещения насосного оборудования часто используют кессонные ямы, в которых прокладка водопроводной трубы в направлении фундамента строения происходит через стенки кессона.

Если глубина прокладки водопровода от промерзания имеет существенную величину, придется углублять кессон на соответствующее расстояние – это приведет к дополнительным финансовым расходам на строительство и неудобствам при пользовании ямой. Выходом из положения является вариант теплоизоляции утеплителем водопровода, позволяющий снизить глубину его закладки.

Чтобы определить, на какую глубину закапывать водопровод в этом случае, необходимо провести расчеты по формулам, учитывающими температуру воды и грунта в зимнее время на заданной глубине. Если с водой при наличии обычного термометра проблем не возникает, по измерение температурных параметров грунта на необходимой глубине довольно проблематично. Поэтому оптимальный вариант – получение информации о допустимой глубине залегания водопровода в зимнее время с данным материалом и толщиной утеплителя у производителя или продавца теплоизолирующей оболочки.

Второй способ – самостоятельный расчет утеплителя с использованием формул по известной стандартной методике (СНиП 2.04.14-88 пункт: Расчет тепловой изоляции) затруднен. Приведенные в ней формулы и методология разработаны только для определения параметров изоляционной оболочки от охлаждения окружающей средой трубопроводов с температурой рабочего тела от +20º до +300º С.

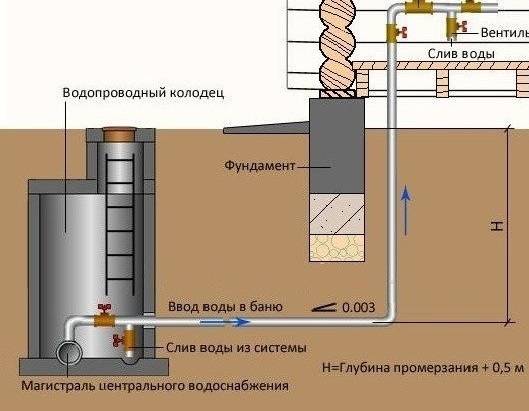

Рис. 4 Монтаж наружного водопровода при водозаборе из колодца – схема

В сети можно обнаружить белорусский Технический кодекс установившейся практики ТКП 45-4.02-129-2009. В пункте 3.10 приведены инженерные формулы расчета толщины теплоизолирующего материала для предотвращения замерзания (твердения) жидкости в течение определенного времени при остановке ее движения или времени до начала замерзания в трубопроводе. Формулы имеют сложный вид и рассчитаны на использование специалистами, к тому же они предназначены для подсчета параметров изоляции трубопроводов, расположенных на поверхности земли или внутри помещений (одним из вводных показателей является скорость ветра).

Более быстрый и эффективный способ определения параметров теплоизоляции – использование онлайн калькуляторов, но и в этом случае сложно подобрать калькулятор, способный проводить данные расчеты.

Радикальный и дорогой способ решить проблему расчетов – использовать тепловой электрический кабель, его теплоотдача рассчитывается в ваттах на метр, нужную длину и мощность для предотвращения замерзания во время покупки товара укажут менеджеры по торговле. Преимуществом кабеля является возможность регулировки его температуры вручную или автоматически, поэтому кристаллизация воды в линии с проложенным нагревательным элементом маловероятна при любых ошибках в расчетах.

Также при расчете глубины могут быть полезны коэффициенты, отражающие зависимость расстояния, на котором земля промерзает, от состава почвы:

• для песчано-гравийных грунтов показатель берется равным 1;
• для супесчаных – 1,25;
• в суглинистых и глинистых грунтах показатель – 1,5;
• в торфяных – около 2.

Рис. 5 Схема подключения и глубина заложения водопровода при подаче воды из скважины

На какой глубине прокладывать водопровод

Строительными нормами и правилами (СНиП 2.04.02-84) оговаривается глубина размещения трубопроводов не менее 0,5 от поверхности земли — это предотвращает повреждение магистрали от давления на почву транспортными средствами и тяжелой техникой. Такая же глубина погружения трубопроводов в 0,5 метра установлена нормативами от точки промерзания грунта в данном районе, поэтому неизолированные трубы в большинстве случаев закапывают на глубину от 1,8 до 2-х метров.

Для каждой области разработана карта промерзания почвы, несложно найти по ней свое местонахождение с глубиной промерзания, и увеличив расстояние еще на полметра вглубь гарантированно избежать замерзания воды в трубах на этой глубине.

Следует отметить, что в отличие от канализационных систем, которые можно разморозить горячей водой, замерзание водопровода индивидуального дома зимой, если он проложен на малой глубине, приведет к отсутствию воды и невозможности дальнейшего проживания, поэтому к заглублению водопровода следует отнестись с полной ответственностью.

Рис. 2 Карта промерзания почвы в Московской области
