Преимущества пластиковой крышки для канализационного колодца

Материалы для изготовления колодцев

Устройство колодца канализационного предусматривает возможность использования различных материалов.

• Кирпичная кладка обладает высокой прочностью, и при наличии некоторых навыков возведение сооружения не потребует много времени. Технологические отверстия в данном случае выполняются на этапе строительства.
• Бетонные колодцы могут строиться заливным способом (с использованием опалубки) или путем монтажа готовых изделий (колец различного диаметра). Отверстия для подводящих и отводящих труб в заливных конструкциях выполняются на этапе заливки, в готовых ЖБИ отверстия необходимо сделать перфоратором или иным подходящим инструментом.На фото линейный колодец для канализации из железобетонных колец

Установка канализационных колодцев из пластика может потребовать якорения к бетонному фундаменту, если грунтовые или паводковые воды поднимаются близко к поверхности земли и существует вероятность всплывания легкой конструкции. Самопроизвольное движение незафиксированного колодца под воздействием воды способно повредить другие элементы системы.

Установка своими руками

Инструкция монтажа полимерно-композитного, чугунного и пластикового люка.

Инструменты

Необходим следующий инструмент:

• Бетономешалка.
• Лопата.
• Мастерок.
• Емкость для смешивания раствора.
• Грузоподъемная техника в случае монтажа тяжелого люка.

Полимерный

1. В первую очередь осуществляется монтаж кольца люка. Для этого необходимо надежное основание, например, железобетон или бетон. Это перекрытие должно быть прочным и качественным.
2. Правильно смонтированное опорное кольцо (ОК) позволит равномерно распределять всю предполагающую нагрузку. Как следствие, полностью исключается вероятность разрушения.
3. Для фиксации ОК используется бетонный раствор.
4. Установив кольцо, необходимо дождаться, когда бетон полностью высохнет.
5. После этого монтируется ОК крышки. При этом сам полимерный люк не рекомендуется укладывать непосредственно на бетонную плиту. Также недопустимо использовать подкладочные элементы, типа кирпича, раствора.
6. В процесс установки необходимо достичь того, чтобы уложенный люк не выпирал из грунта, а был на одном уровне.
7. Для фиксации сооружается отмостка. На ней должен быть уклон в одну сторону, чтобы отводить влагу и атмосферные осадки.
8. Чтобы не допустить процесс коррозии, верхнюю рабочую часть рекомендуется смазать литолом.

Чугунный

Для начала осуществляется установка ОК

При этом важно, чтобы оно идеально совпадало с отверстием канализационной шахты.

ОК со всех сторон заливается бетоном.
Укладка ОК должна выполняться точно, чтобы оно не шаталось из стороны в сторону, а установленная позднее крышка была на одном уровне с грунтом или асфальтом.
После заливки бетона сразу поставьте люк на свое место. В процессе высыхания бетона передвигать крышку или поднимать недопустимо.

Пластиковый

Монтируется ОК

В нем должны быть технологические отверстия, благодаря которым можно выполнить фиксацию посредством анкеров.
ОК (опорное кольцо) заливается бетоном.
В кольце укладывается крышка в соответствующие пазы.
Крайне важно, чтобы она была на одном уровне с грунтом. Хотя в некоторых случаях люк может незначительно выступать от уровня грунта.
Если есть определенные неровности, то на расстоянии 400 мм с каждой стороны устанавливается опалубка.
ОК крепится анкерами.
Опалубка заливается бетоном и ожидается полное высыхание.

Технология установки канализационного люка, независимо от его вида, формы и используемого материала практически одинаковая. Трудности могут возникать при работе с бетонными или чугунными изделиями по причине большого веса.

Устройство колодцев

Все пластиковые колодцы имеют аналогичную конструкцию:

• Сверху на нем устанавливается люк. Он, собственно, закрывает сам канализационный колодец от попадания посторонних предметов, а также позволяет производить осмотр шахты;
• Горловина. Она представляется ступенчатым элементом между люком и самой емкостью. Иногда её не устанавливают;
• Уплотнительная манжета. Является герметизирующим резиновым изделием между горловиной и шахтой колодца;
• Шахта. В этой камере происходит сбор сточных отходов и их фильтрация;
• Отверстия для входных и выходных труб;
• Резиновые манжеты. Служат для уплотнения соединений в стыках труб.

Внимание. Если при устройстве канализационных труб, не удалось выдержать уклон по разным причинам, то стоки надо направлять принудительно

Для чего монтируют большие канализационные колодцы и в них устанавливаются насосы.

Наряду с ними монтируется запорная регулируемая аппаратура, предназначенная для перекрытия и ремонта определенного участка магистрали. Такие пластиковые колодцы устанавливают как на промышленных предприятиях, так и на автономных магистралях для хозяйственно-бытовых целей. В том числе и для ливневых и дождевых сетей.

Устройство и применение

Изначально колодцы выглядели, как простые ямы в земле, которые впоследствии стали укреплять каменной или кирпичной кладкой. После появления бетонных колец эта процедура заметно упростилась, хотя значительный вес отдельных элементов накладывал определенные ограничение на монтажные работы. Кроме того, по ходу эксплуатации стыки между бетонными кольцами начинают постепенно разрушаться, из-за чего вода в колодце загрязняется из-за попавшего грунта или стоков. Настоящим прорывом в области обустройства колодезных шахт стало появление полимерных изделий.

Пластиковые колодцы для воды

В зависимости от функции полимерные конструкции для воды разделяются на следующие виды:

Питьевые. Используются при сооружении обычных питьевых колодцев. Удобно то, что с помощью пластикового ствола можно реставрировать старые земляные, кирпичные или бетонные сооружения. Для этого подбирают пластиковые кольца меньшего диаметра, а пространство между новой и старой конструкцией заполняют песком.

Канализационные. Используются для сооружения автономной канализационной системы, когда центральные магистрали отсутствуют. Септики здесь можно не применять, так как дно канализационных пластиковых колодцев оснащено кинетами — специальными лотками на дне колодца, к которой подсоединяются трубы для равномерного отвода стоков.

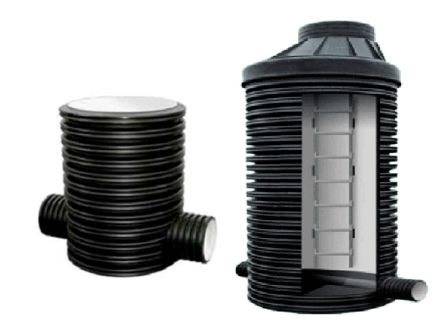

Устройство пластикового канализационного колодца для воды

Дренажные. Эти пластиковые колодцы имеют схожее назначение с канализационными изделиями, однако кникеты на них обычно отсутствуют. Чтобы повысить степень очистки, дно сооружений рекомендуется оформлять равномерным слоем песка и гравия высотой 10 см.

Накопительные. Используются в качестве хранилищ для дождевой или питьевой воды. Стенки и днища накопительных колодцев делаются полностью герметичными. Для надежности стыковых участков конструкции этого типа стараются не заглублять ниже водоносного слоя.

Накопительный пластиковый колодец

В зависимости от особенностей конструкции пластиковые колодцы разделяются на сварные, сборные и бесшовные:

Сварные. Производятся из структурированных или двухслойных труб (они отличаются повышенной жесткостью). В основном сварными колодцами комплектуются канализационные системы.

Сварные пластиковые колодцы

Сборные. Предназначены для сборки на месте монтажа из отдельных составляющих. Чаще всего с их помощью организовываются дренажи, прокладываются кабельные и прочие коммуникации повышенной сложности.

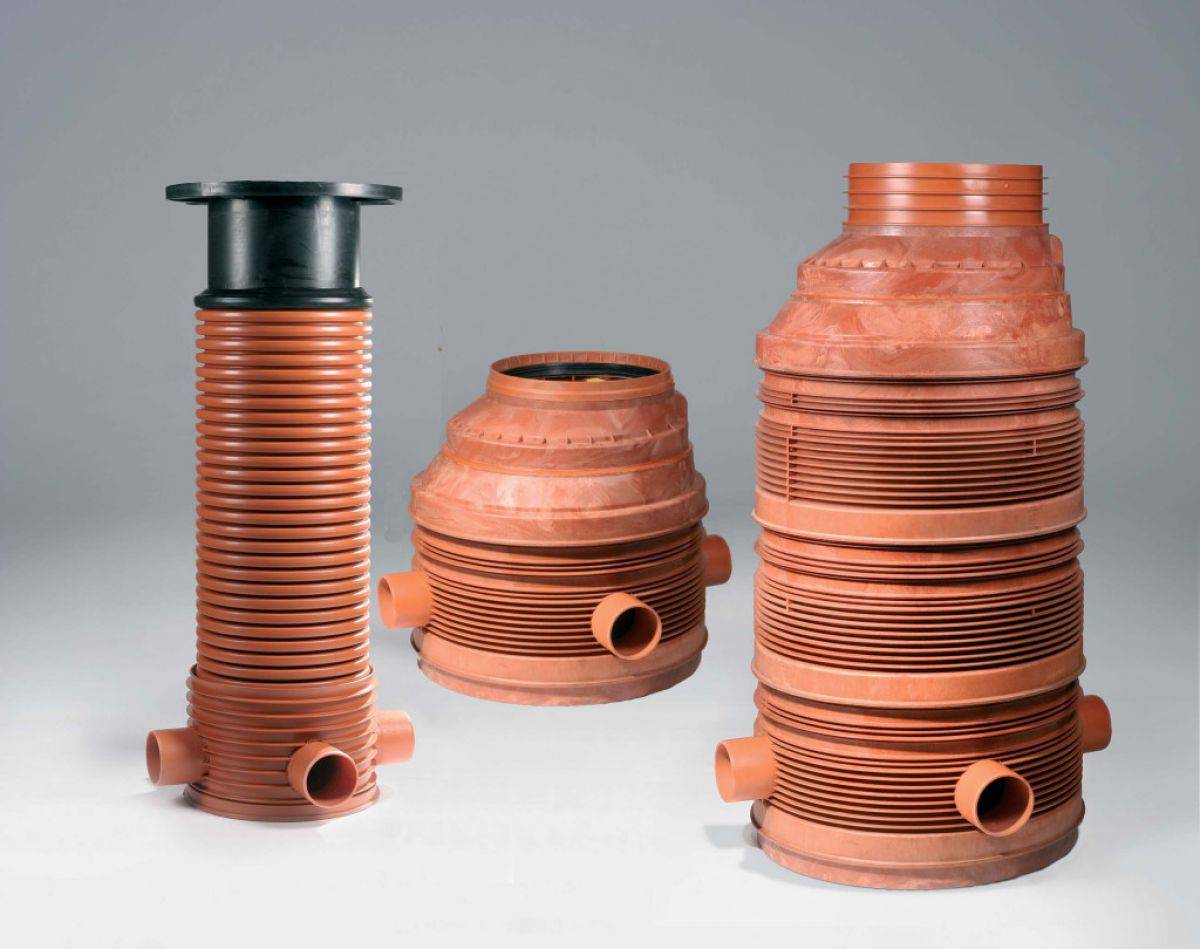

Сборный пластиковый колодец

Бесшовные. Основными элементами этих колодцев является труба и донный фильтр. С их помощью обустраиваются питьевые колодцы путем погружения полимерной шахты внутрь водоносного слоя. Хорошая герметичность стен позволяет оградить воду от загрязнений.

Бесшовные пластиковые колодцы

Любой пластиковый колодец для воды состоит из ряда составных частей, гарантирующих его функциональность и безопасность.

К таковым относится:

1. Дно. В различных по назначению моделях оно бывает глухое, сквозное или лотковое (литые направляющие водного потока).

1. Тело. Небольшие в разрезе колодцы оснащаются пластиковыми гофрами, способными эффективно противостоять давлению почвы и температурным колебаниям. Если диаметр колодезной шахты превышает 100 см, ее обустраивают из пластиковых колец. Защитой от деформации конструкции при сжимании почвы служат дополнительные ребра жесткости.

1. Горловина. Она присутствует в основном на смотровых пластиковых колодцах.

1. Люк. Их конструкция может быть различной, в зависимости от назначения. Чтобы в колодезный ствол не попадал мусор и грязная вода, применяют полностью глухие люки. Ливневая канализация обычно комплектуется решетчатыми крышками.

Устройство пластикового колодца

Для монтажа пластиковых колодцев для воды подойдут только местности с оптимальным климатом и ландшафтом. Нижнюю часть таких конструкций не рекомендуется заглублять ниже шести метров, а для обратной засыпки должен применяться только мелкий гравий и песок. Не допускается наличие в районе установки подземных толчков выше 7 балов по шкале Рихтера. Существует также ограничение по температуре воздуха – она не должна опускаться ниже -50 градусов. Перед монтажом следует изучить нормативные требования по составу почвы.

Виды пластиковых колодцев

По назначению колодцы могут подразделяться на некоторые виды:

1) Дренажные. Устанавливаются для вывода накопившейся влаги из грунта и поверхности земли в канализацию, чаще всего на такие колодцы устанавливаются решетчатые люки

2) Водомерные колодцы. Колодцы с плоским дном, в качестве обслуживаемого прибора выступает счетчик воды.

3) Канализационные и водопроводные. Такие колодцы предназначены для обслуживания систем трубопроводов. Обычно в них устанавливаются задвижки, затворы и другая запорно-регулирующая арматура.

4) Перепадные колодцы – в них трубы ввода и вывода расположены на разных высотах, что позволяет гасить скорость потока воды на склонах.

5) Инспекционные колодцы – для контроля качества протекающих в трубопроводе жидкостей.

6) Накопительные колодцы – способны накапливать большое количество сточных вод или другой жидкости для дальнейшей откачки. Имеют герметичное дно и утолщенные стенки, могут выдерживать давление большого количества жидкости.

По типу корпуса колодцы бывают монолитные и сборные. Цена сборных колодцев значительно выше монолитных, так как сборные конструкции более универсальны – они позволяют регулировать высоту, а так же при деформировании или трещинах позволяют заменить только поврежденную деталь, без замены всего колодца.

Монолитные колодцы более прочны по своей конструкции, их применяют как накопительные колодцы, а так же в тех случаях, где нужно обеспечить максимальную прочность на сжатие конструкции.

Все виды колодцев могут быть разных диаметров, чаще от 1 метра, для беспрепятственного доступа внутрь шахты для обслуживания и ремонта системы.

Монтаж бетонного колодца

Устройство канализационного колодца из бетонных колец и кирпича практически не имеет отличий с точки зрения порядка выполнения монтажных работ.

Выполняются следующие работы:

1. Рытье котлована.
2. Создание фундамента (может выполнятся заливное основание или использоваться готовая бетонная плита). Толщина основания – порядка 100 мм, рекомендуемая марка бетона – М50.
3. Строительство лотка (выполняется с учетом количества подводов, углов соединения коммуникаций, наличия поворотов и других особенностей). Используется бетон М100, армированный металлической сеткой.
4. Герметизация (бетоном и битумом последовательно) мест вхождения труб в колодец.
5. Установка колец с фиксацией цементным раствором, строительство кирпичной конструкции (после полного набора прочности бетоном лотка).
6. Битумная гидроизоляция внутренней поверхности стен (при строительстве из колец может выполняться до монтажа).
7. Гидроизоляция швов (для конструкций из колец).
8. Отделка лотка (используется цементная штукатурка и технология железнения).
9. Обустройство глиняных замков в местах соединения труб с резервуаром (высота – 600 мм, ширина – 300 мм).
10. Тестирование сооружения, выдерживание резервуара в течение суток заполненным водой (на трубы в это время устанавливаются временные заглушки) для обнаружения течей. Колодец канализационный железобетонный считается годным к эксплуатации при отсутствии визуально заметных протечек.
11. Засыпка колодца землей и трамбовка грунта.
12. Монтаж отмостки из бетона по периметру горловины шириной 1,5 м.

Канализационный колодец – разновидности и особенности эксплуатации

Что собой представляет канализационный колодец, для каких целей он используется и что необходимо учесть при его выборе? Эти вопросы актуальны и по сей день, так как без полноценной системы утилизации сточных вод и отходов о комфорте проживания в загородном доме не может быть и речи.

Для того чтобы наружная канализация на даче или в коттедже отличалась эффективностью и надежностью, ее нужно не только правильно установить, но и корректно подобрать. В этой статье мы рассмотрим, что собой представляет канализационный колодец, построенный на основе бетонных колец.

Затопленная шахта смотрового колодца

Выбор такой конструкции неслучаен, так как, несмотря на то, что на рынке появляются полимерные и пластиковые аналоги, именно железобетонная конструкция повсеместно устанавливается за городом.

Нормативы и требования

Строительные нормы и правила четко регламентируют, где должны быть установлены колодцы, какие размеры обязаны соблюдаться при изготовлении, описываются правила монтажа.

Действующие нормативы:

Устройство колодца по СНИп

• СНиП 2.04.03–85 – «Канализация. Наружные сети и сооружения».
• СНиП 2.04.01–85* – «Внутренний водопровод и канализация зданий».
• ГОСТ 2080-90 (стандарты для железобетонных канализационных колодцев).
• ГОСТ 32972-2014 (стандарты для полимерных канализационных колодцев).
• ГОСТ 3634 99 (размеры для канализационных люков, имеющих прямоугольную форму).

В соответствии с ГОСТ 2080-90, железобетонные канализационные колодцы могут иметь разный размер (согласованный в ГОСТ и СНиП). Но величина колец должна зависеть от диаметра входящего трубопровода. Зависимость размера колодца от диаметра трубопровода (диаметр труб – размер колодца, в мм):

• до 150–700;
• до 600–1000;
• 700–1250;
• от 800 до 1000–1500.

При монтаже труб большего диаметра требуются индивидуальные расчеты.

Классификация

Современные канализационные люки классифицируются сразу по нескольким признакам:

1. Типу материала.
2. Форме.
3. Весу и, соответственно, пределу прочности.
4. Виду замкового механизма.
5. Размеру.

Разберем подробно каждый параметр.

Материал

От типа материала зависит не только вес канализационного люка, но также прочность, срок службы, сфера применения и цена. Наиболее часто используются следующие четыре основы:

• Чугун.
• Полимер.
• Бетон.
• Пластик.

Чугунные люки по определению прочны и долговечны. Они способны выдержать нагрузку до 100 тонн. При этом срок их службы также достаточно высок – минимум 100 лет. Однако платой за это является большой вес изделия и расход материала, что затрудняет его монтаж и сильно повышает стоимость. Поэтому их используют преимущественно в местах проезда тяжелой техники – на производстве, автомагистралях, парковках и т. п. В частном секторе практически не применяются.

Полимерные люки изготавливаются из синтетических смол в смеси с песчаным наполнителем. Такой состав отличается небольшой плотностью, легок, стоек не только к перепадам температуры и сезонным колебаниям осадков, но также к химически агрессивным веществам. К тому же они отличаются доступной стоимостью и хорошим сроком службы – не менее полувека. Поэтому отлично подходят для частных территорий.

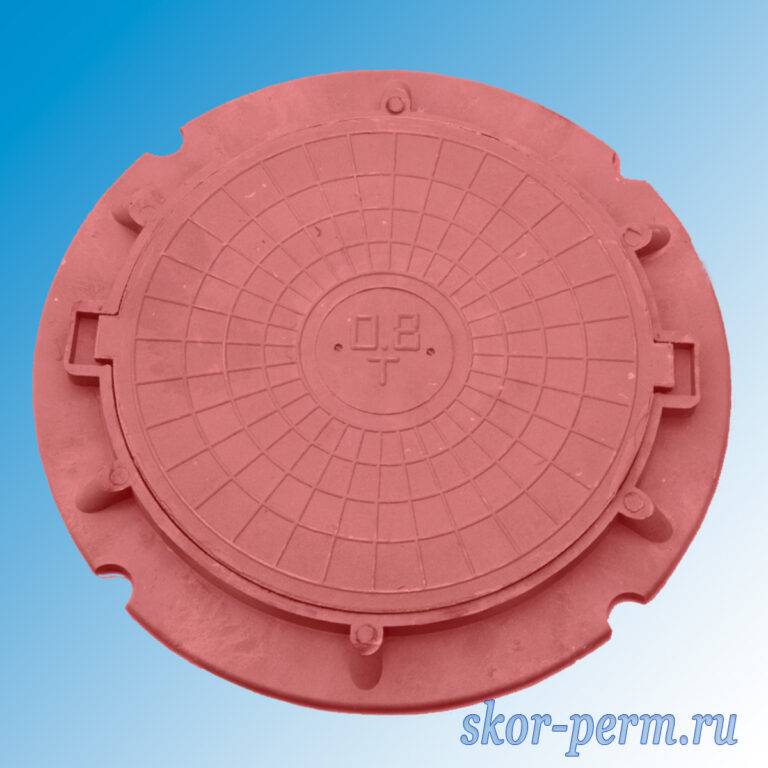

Полимерные люки для канализации Источник tildacdn.com

Бетонные люки характеризуются критически большой массой и минимальной герметичностью. Однако отличаются максимальными показателями срока службы, способностью выдерживать нагрузки и климатические факторы разрушения. Тем не менее, в широком доступе они не доступны, и производятся, как правило, на заказ по указанным размерам.

Пластиковые люки идеальны для обустройства частных канализационных систем. Они имеют минимальный вес, низкую цену, стойкость к погодным проявлениям, но вместе с этим – не очень прочны. Допустимый предел нагрузки – 1500 кг.

Форма

Современные компании изготавливают люки для канализационных подземных емкостей следующих основных форм:

1. Круглой.
2. Квадратной.
3. Прямоугольной.
4. Треугольной и проч.

Наиболее распространены изделия первого типа. При этом диаметр канализационного люка круглой формы варьируются в широких пределах, но при этом строго соответствуют ГОСТу-3634 99. Квадратные и прямоугольные крышки также весьма разнообразны по габаритам и, как правило, их значение определяется назначением и условиями применения в конкретных случаях.

Круглые и квадратные люки Источник oboiman.ru

Особенности установки канализационных крышек

Монтаж чугунного и полимерного канализационного люка проводится по одной схеме. Разница заключается в том, что установку более лёгкого полимерного изделия выполнит один человек.

Порядок работ:

Схема основных элементов сооружения канализационного колодца

• Получить доступ к горловине колодца. При необходимости снять верхний грунт с таким расчётом, чтобы после монтажа люк не выступал над поверхностью участка. Рекомендуемые уровни заглубления: 24–45 мм – для лёгких, 60 мм – для средних, 85 и ниже – для тяжёлых моделей.
• Провести установку бетонного опорного кольца К60 или КЦ01, которое уменьшит несущую нагрузку на плиту. Можно возвести кирпичную кладку, но она не будет достаточно долговечной. Со временем под действием осадков кирпичи начнут разрушаться, что приведёт к деформации и провалу всей конструкции.
• Установить обечайку, не допуская уклона – это может привести к проседанию люка в процессе эксплуатации. При необходимости укладывают уплотнитель. Проверить уровнем, жёстко закрепить – наличие пазов для крепления значительно облегчает этот этап.
• Вокруг обечайки соорудить опалубку и залить её бетонным раствором. Дать полностью высохнуть в течение 2–7 дней.
• Смазать рабочую поверхность кольца солидолом или литолом – это предотвратит примерзание при минусовой температуре.
• Установить крышку на люк, проверить открывание, закрыть на замок.

Если изделие неудачно вписывается в ландшафт, его можно замаскировать декоративными элементами в виде камня-валуна, пня, указателя, статуи или клумбы. Это не только оригинальное экстерьерное решение, но и дополнительная защита. При этом не следует перегружать участок – доступ к смотровому колодцу должен быть лёгким в любое время года.

Как спрятать канализационный люк

Термокомпозитные люки — крышки для колодцев

Современные производители остановили своё внимание на термопласткомпозите — смеси песка, пластика ПВД и ПНД в соотношении 70 к 30; красителя, специальных присадок и пигментов

Достоинства материала

1. Облегчённый вес, цена и отсутствие интереса со стороны любителей сбора металлолома — вот «три кита» преимуществ этих пластиковых изделий.
2. Все разновидности пластиковых смесей, используемых в производстве крышек для колодцев бытового и общего использования — высоко антикоррозионные, прочные к механическим повреждениям и истираниям.
3. Пластики негигроскопичны и препятствуют попаданию атмосферных осадков и верхних стоков в ствол колодцев.
4. Термопласты устойчивы к перепадам температур. Низкая теплопроводность полиэтилена или вспененного полиуретана гарантирует защиту содержимого колодцев от летней жары и зимних морозов. Температурный режим эксплуатации от -50ᵒС до + 70ᵒС.
5. В некоторых случаях установки крышек важен и низкий уровень скольжения покрытия.
6. Полимерные люки изготавливаются согласно требованиям ГОСТ 3634–90 . Эти требования полностью перекликаются с европейским стандартом ЕN 124−1994. Отечественные люки по применяемым материалам, использованным конструкциям, маркировке и прохождению испытаний по контролю за качеством, ничем не отличаются от своих зарубежных собратьев. ГОСТ обязывает производителей к предоставлению 3-х летней гарантии на данные виды изделий.
7. Несмотря на разнообразный выбор цветовой гаммы и их устойчивости к ультрафиолетовому воздействию, отмечено, что полимеры легко красятся, и это является весомым бонусом для любителей дачного супердекора.

Функциональность

Термокомпозиты дают возможность наделить крышки необходимыми техническими особенностями:

• предусмотреть технологические подлюки для подключения насосов, шлангов и фитингов;
• встроить вентиляционное отверстие особой конструкции;
• дополнительно упрочнить конструкцию рёбрами жёсткости;
• возможность изготовления сдвоенной крышки из стали и пластика, для ещё большей защиты от механических загрязнений и препятствованию нежелательного доступа посторонних лиц;
• исходя из особенностей эксплуатации, придать верхней части выпуклую или плоскую форму;
• снабдить крышки запорными замками и смотровыми люками;
• устанавливать пластиковые люки на любые виды колодцев как по их техническому назначению, так и на различные материалы из которых они изготовлены (гофрорукав, пластик, железобетон).

Премикс

Новинкой на рынке крышек для дачных колодцев стали люки из нового композитного пластика Премикс. Изготовленные методом горячего прессования из полиэфирных смол (ПП+ПЭ), стекловолокна, кальцинита и других добавок, эти люки превосходят своих пластиковых предшественников и являются идеальными помощниками на дачных участках. Вес комплекта из основания и крышки всего 11 кг (3,5+7,5). Срок службы такого материала не менее 20 лет при допустимых нагрузках до 500 кг. Дополнительно подчёркивается возможность вторичной переработки изделий из Премикса.

Техника безопасности

По нормам ГОСТ 3634–90 пластиковые крышки для колодцев запрещено устанавливать внутри жилых и производственных помещений. Термокомпозиты хоть и обладают пониженной степенью возгораемости, но всё же в целях обеспечения должной противопожарной безопасности, следует воздержаться от разведения открытого огня вблизи колодцев с пластмассовыми люками.

При покупке крышки колодца не следует экономить и обратить внимание на возможность установки на дачном участке полного комплекта. В него входит крышка и кольцо-обечайка

Именно кольцо обеспечивает плотное соединение с крышкой и препятствует открытию шахты колодца малолетними детьми, даже при отсутствии запорного механизма.

В заключение необходимо отметить, что на дачных и загородных участках, пластиковыми крышками можно накрывать не только водоносные колодцы, но и шахты компостных сооружений, канализации, дренажа, вентиляции подземных помещений и доступа в кабельные коллекторы.

Размеры канализационных люков

Для круглых изделий важен внешний и внутренний размер монтажного обода. Они должны соответствовать отверстию горловины и диаметру крышки.

Таблица размеров в зависимости от класса нагрузки

Название	Класс по ГОСТу	Номинальная нагрузка, т	Вес, кг	Размеры (диаметр/высота), мм	Место установки
садовый малогабаритный легкий	A15	1,5	11 — 25	540×80; 750×80; 730×60	садово-парковые зоны, тротуары, частные владения
легкий	A15	5,0	52	750×90	парки, стоянки транспорта, тротуары
средний	B125	12,5	57	750×100	улицы с небольшой нагрузкой
тяжелый	C250	25	60	800×110	дороги с интенсивным движением
тяжелый магистральный	D400	40	140	810×120	автомагистрали
сверхтяжелый	E600	60	155	810×150	промышленные, транспортные предприятия
сверхтяжелый	F900	90	174	785×160	воздушные и морские порты

Таблица размеров люка в зависимости от веса

Название	Предельный вес, т	Габариты корпуса, мм	Размеры крышки, мм
легкий	1	720×60	600×25
легкий	2	750×90	690×55
квадратный люк	2	640×640	600×600
легкий	5	750×90	690×55
средний	5	750×100	690×50
тяжелый	25	800×110	700×70

Габариты установлены ГОСТом. Чугунные люки выпускаются диаметром от 380 мм до 810 мм, пластиковые — 315-1000 мм.

Габариты прямоугольных люков также устанавливает ГОСТ. Размеры стороны — от 300 мм до 800 мм. Увеличение идет с шагом 50 мм.
