Требования к манометрам
Для начала рассмотрим предъявляемые по ГОСТ требования к манометрам:
- Монтаж устройства в соответствии с ГОСТ может осуществляться на штуцере сосуда до запорной арматуры.
- Основное требование по ГОСТ, которое должно предъявляться, касается такого нюанса, как погрешность манометра. Класс точности должен быть не менее 2.5, если уровень рабочего давления составляет ниже 25 кг/см2. Если же давление выше, то класс точности должен быть равен 1.5.
- Любое устройство по ГОСТ оснащается шкалой таким образом, чтобы предел измерений необходимого параметра располагался во второй трети шкалы.
Это основные требования, которые предъявляются к девайсам такого типа в соответствии с ГОСТ.
Датчик давления на компрессоре Daewoo

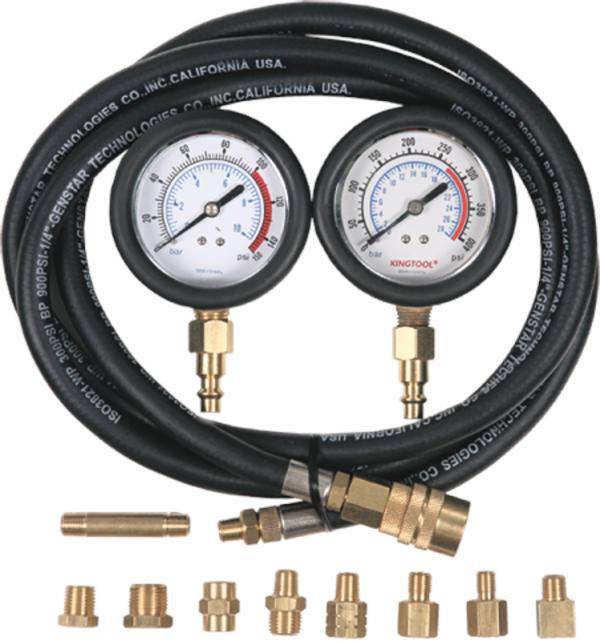

Чем измерить напор воды
Обычно, давление водопровода измеряется с помощью уже установленного манометра. Он должен находится перед входом в систему и фиксировать поступающий в нее поток воды. Если его нет, то есть один проверенный способ узнать давление. Для этого понадобятся:
• манометр (со шкалой до 6 бар); • удлинитель резьбы; • специальный переходник с 1 на 2 дюйма; • сантехнический скотч.
Для начала нужно скрепить манометр с удлинителем резьбы и специальным переходником. Сделать этом нужно с помощью сантехнического скотча. Далее, нужно проверить плотность всех соединений. Ничего не должно двигаться, конструкция должна быть цельной. После, в ванной комнате открутить насадку со шланга душа. Закрепите его конец в устройстве. Когда все подсоединено, включите воду, и несколько раз переключите положения душ/ванна. Так из системы выйдет лишний воздух. Теперь можно проводить замер. Если при выходе воздуха из конструкции начала сочится вода, ее нужно укрепить надежнее, перевязав еще несколько раз сантехническим скотчем. Для получения результата, нужно включить полный напор из смесителя. Манометр должен сразу показать давление воды.
Многие задаются вопросом, почему в кране водопроводной трубы слабое давление. Этому есть несколько причин:
- Самая популярная причина это засорение трубы чем-либо. Если вода некачественная, она может оставлять различные осадки по ходу своего движение. Особенно сильно это сказывается на поворотах, изгибах и разветвлениях. Когда трубы металлические, это может быть скопившаяся ржавчина или известь.
- Протечка. Она может быть вызвана часто меняющимся давлением, некачественным соединение труб, бракованным материалом из которого их изготовили.
- Если частный дом подключен к центральной системе водоснабжения, давление могут быть снижено искусственно. Это случается из-за задолженности по счетам или ремонтным работам на участках трубопровода.
Когда дом подключен к автономному водоснабжению (колодец или скважина), понижение давление может быть в результате двух причин:
- Недостаточное количество воды в скважине. Вследствие этого, насосы не могут подавать запрашиваемое количество жидкости.
- В колодце очень много воды, а насосы настроены некорректно. Из-за этого они качают воду перегружая всю систему. При критических нагрузках, соединительные узлы не выдержат и произойдет протечка.

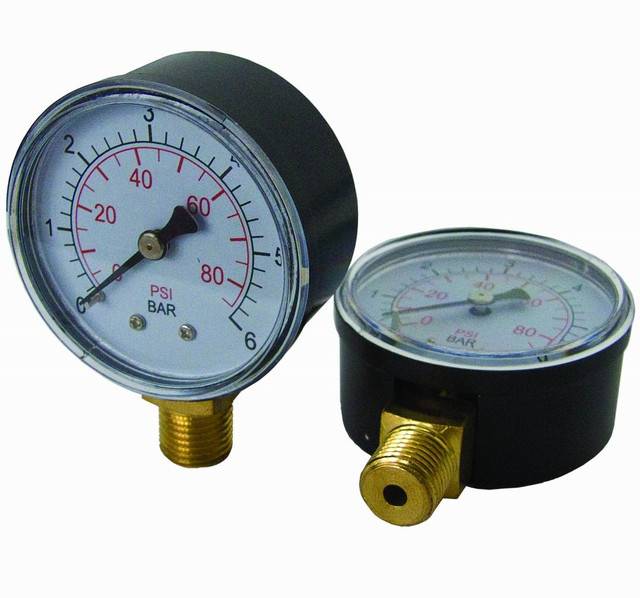

Устройство манометра для измерения давления воды
Манометр имеет простую конструкцию. В приборе различают корпус и шкалу, на которой отмечены измеряемые величины. В корпусе находится трубчатая пружина. Она может быть заменена двухпластинчатой мембраной. Манометр имеет держатель, чувствительный элемент и трибко-секторный механизм.
Стрелка прибора является индикатором. Она может совершать один оборот вокруг своей оси. Для передачи вращения стрелке используются шестеренки. В конструкции прибора находится зубчатый сектор и поводок. Между шестеренками и зубьями устройства находится специальная пружина, исключающая вероятность мертвого хода.
Условия эксплуатации и считывание показателей
На циферблате водяного манометр указывается давление. Оно может измеряться в барах, Паскалях или атмосферах.
Пользоваться манометром можно только в тех условиях, которые оговорены в техническом паспорте. Давление на прибор должно подаваться плавно.
Эксплуатация запрещена, если:
- при подаче давления стрелка не движется;
- разбито или треснуло приборное стекло;
- стрелка прыгает и не возвращается в нулевое положение после сброса давления.
Чтобы быть уверенным в правильных показаниях манометра, надо проводить поверку. Новые приборы поверяет изготовитель. Далее контролируется время между поверками.
Допустимый срок указан в паспорте и составляет 1 или 2 года. Поверку проводят в Центре стандартизации и метрологии или в организации, у которой есть лицензия.
Регулировка редуктора давления в квартире
Стандартная заводская настройка прибора — 2–3 бара. Иногда выходное давление нужно увеличить или уменьшить — в этом случае выполняется ручная регулировка редуктора давления воды.
- Перед тем, как отрегулировать редуктор давления воды, впустите в него жидкость. Закройте вентиль на выход и откройте входной кран.
- Возьмите ключ для регулировки и поверните им установочную головку в нижней части устройства. Чтобы увеличить давление, двигайте её по часовой стрелке. Чтобы уменьшить — против часовой. Ориентируйтесь на показатели манометра. Если у вас установлена бюджетная модель, не оснащенная измерительным прибором, исходите из того, что один виток меняет давление примерно на 0,5 бар.
Как измерить давление воды в водопроводе без манометра?
Все очень просто. Нужно взять прочную прозрачную гибкую трубку, закрепить ее на кране, поднять ее вверх, а внизу колено опустить ниже среза крана, заполнить колено и часть трубки водой, потом плотно закрыть верхний конец трубки. Измерить высоту пустой части трубки
Потом осторожно открыть кран, вода будет подниматься вверх до определенного уровня. После этого вновь замерить высоту пустой части трубки. Например, первый замер даст 64 см, второй замер — 16 см
Давление примерно 4 атм. Длина трубки около метра. Физика, однако
Например, первый замер даст 64 см, второй замер — 16 см. Давление примерно 4 атм. Длина трубки около метра. Физика, однако.
Посредством шланга и лестницы. 1 атмосфера соответствует давлению водяного столба высотой 10 метров. Если дом многоэтажный, то подсоединяете длинный шланг к трубе и поднимаетесь вверх по лестнице до тех пор, пока вода из шланга не перестанет вытекать. Высота одного этажа в типовом доме — около 3 метров, или 0,3 атм применительно к нашему случаю.
Расход воды q через живое сечение ? в единицу времени t равен:
где v — скорость потока.
g – ускорение свободного падения (ускорение силы тяжести),
h – высота столба жидкости, способная создать давление p.
? – объёмный вес жидкости.
Или q 2 = ?2 * ?2 * 2 g p/ ?
Или q 2 ? = 2 ?2 * ?2 * g p
Отсюда p = (q / ?*?)2 (?/2g) …………….. 4.
После подстановки численных значений
? = 0.001кг/см 3 и g = 981 (см/с2)
p = 0.509684 *10 — 6(q/?)2 (кг/см2) …………………………… 5.
Так как Q = qt, где Q – количество воды, прошедшее через сечение за время t окон-чательно получаем:
p = 0.509684 * 10 — 6 (Q/ ?*?t)2 (кг/см2) ………….……… 6.
Принимая во внимание, что в домашних условиях определение давления лучше всего проводить в ванной комнате, имея при себе 3 –х литровую банку (то есть Q равно 3000 см3), получаем:
При внутреннем диаметре насадок в смесителе 0.85 см площадь сечения равна
Время t выражено в секундах.
Здесь, Р — давление на выходе из водоразборного крана в точке водоразбора (сечение 2 – 2 рис 2), (кг/см2);
t — время в (сек), в течение которого 3-х литровая банка наполняется водой при полностью открытом водоразборном кране.
В общем виде формула (10) записывается в виде
P2 = K*(t)-2 (кг/см2) , где К = 0,758 * 10 — 6 Q2 (?)-2.
При Q равным 3000 см3, получаем: К = 6,822 * (?)-2.
При диаметре насадок в смесителе 0.85 см площадь сечения равна ?2 = 0,567 см2. Тогда К = 21,22.
Перед тем, как включить секундомер, или сделать первичный отсчёт по секундной стрелке на часах, необходимо полностью открыть кран. Одновременно с установкой 3-х литровой банки под струю воды включить секундомер. Расчёт по предложенной формуле показывает, что 3-х литровая банка при напоре 0.3 кг/см2 набирается за 8,4 с. Давление, отличающееся от установленного на 25 процентов составляет величину, равную 0,3 – 0,3х0,25 = 0,225 кг/см2. При таком напоре (давлении) 3-х литровая банка набирается за 9,7 секунд. Следовательно, если 3-х литровая банка набирается более чем за 10 секунд, это Вам даёт повод обратиться либо в управляющую, либо в контролирующую организацию, чтобы измерить давление манометром. А там выводы делайте сами – либо безропотно оплачивать услугу ненадлежащего качества, либо обратиться …. Выбирайте сами.
Источник
Расчёт давления через расход
Чтобы произвести приблизительные расчёты давления в трубопроводе, потребуется двухметровый прозрачный шланг. Один его конец надеваем на водопроводный кран, после чего на короткое время включаем воду. Но перед началом эксперимента выполняем два действия:
- Затыкаем свободный конец трубки любой пробкой, подходящей по размеру.
- Устанавливаем шланг так, чтобы уровень воды внутри него совпадал с точкой её выхода из водопроводного крана – с так называемым «нулевым уровнем».
Собранная нами установка является гидравлическим манометром. После этого включаем воду на полную мощность. Через короткое время внутри герметично заткнутого шланга установится новый показатель уровня воды. Затем потребуется записать следующие показатели:
- Общее расстояние от нулевого уровня до конца, заткнутого заглушкой.
- Длину шланга между уровнем воды под давлением и концом, заткнутым пробкой.
После этого можно вычислить примерную величину напора в кране по следующей формуле:
Р = Ратм. х Но/Н1В данной формуле Р означат давление в водопроводе, Pатм. – давление до пуска воды, Но – изначальная высота воздушного столба, H1 – высота воздушного столба после полного открытия крана.
Также можно вычислить примерное давление путём произведения ряда математических вычислений. Потребуется вооружиться трёхлитровой банкой и секундомером. Открываем воду на полную мощность, после чего подставляем под струю банку и включаем отсчёт времени.
Данный способ обладает значительными погрешностями, и весьма приблизителен. Однако, можно уверенно сказать, если 3-литровая ёмкость заполняется более, чем за 10с, то давление в кране значительно ниже нормы. При соответствии давления установленным эксплуатационно-техническим нормативам, банка должна полностью заполняться за 5-7с.

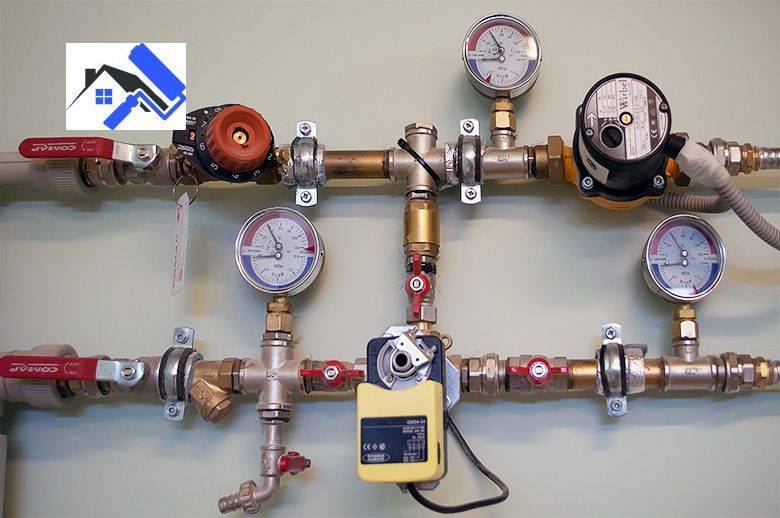

Виды устройств
Так как сфера применения и условия эксплуатации бывают разными, то и манометры тоже отличаются. Для отопления можно выделить 5 видов:

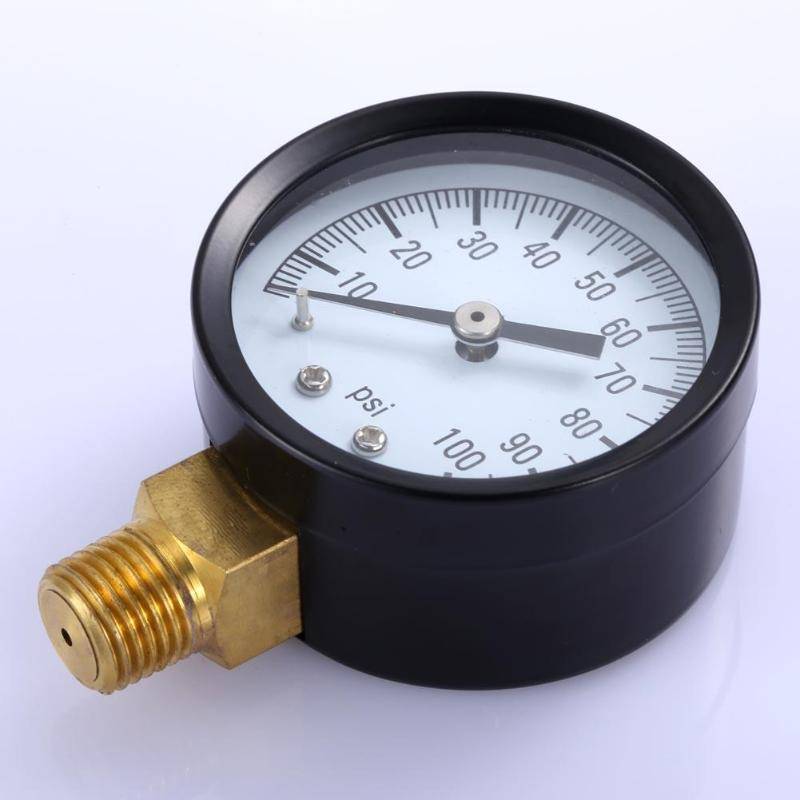

- Пружинные. Самые популярные модели, которые используют в бытовых и промышленных условиях. Внутри находится пружина. Под давлением она передаёт усилие на стрелку циферблата.
Мембранные. Эти манометры тоже пользуются хорошим спросом. Принцип работы похож на пружинные, только в качестве чувствительного элемента используется упругая пластина или мембранная коробка.
- Жидкостные. Внутри них проходит трубка, которая работает на основе сообщающихся сосудов.Когда на один сосуд действует нагрузка, жидкость в другом поднимается на определённую высоту. Такие приборы очень точные, но больше подходят для лабораторных исследований.
- Электроконтактные используют не только для измерения давления. Их можно подключить, например, к циркуляционному насосу, чтобы им управлять. Когда стрелка дойдёт до нужного значения, произойдёт замыкание или размыкание цепи. В промышленных условиях это особенно полезно.
- Дифференциальные. Состоят из нескольких камер, которые разделены друг с другом чувствительным элементом. Обычно это переносные приспособления, с помощью которых высчитывают разницу давлений.
Если же говорить про условия работы, манометры ещё подразделяют на:
- общетехнические;
- образцовые;
- самопишущие;
- железнодорожные;
- судовые.
Для отопления подходят только общетехнические. Остальные или слишком точные, или содержат дополнительные функции, которые в бытовых условиях не нужны.
Жидкостный манометр
Представляет собой изогнутую стеклянную трубку с делением в миллиметрах ртутного столба. Она наполовину заполнена водой.
Принцип действия основан на перепаде уровней. Когда один конец трубки остаётся открытым, а противоположный подключается к месту измерения, жидкость начинает двигаться. В первой опускается, во второй поднимается. Разница относительно нулевой отметки и будет той величиной, которая нам нужна.
Пружинный манометр
Востребован в самых разных сферах. Его ценят за компактность, универсальность и долговечность. Эксплуатация возможна в диапазоне от 0,1 до 4 тысяч бар.
Конструктивно схожи с термометром. Встроенный чувствительный элемент автоматически реагирует на изменение среды. Свободный конец соединяется со штуцером. Закрытая часть трубки сообщается с передающим сектором. Он состоит из подводки, шестеренки, стрелки и шкалы. Последняя размечена согласно паскалям или барам. Механизм вмонтирован в корпус.
Процесс измерения можно описать так. Трубка принимает давление и стремится выпрямиться, так как происходит столкновение наружной и внутренней площади. Открытая часть передаёт усилие стрелки, и та меняет положение.
Электроконтактный манометр
Электрический контактный манометр или сокращённо ЭКС предназначен не только для измерения давления, но и подачи сигнала на внешние устройства.
Специальные контакты, расположенные между стрелками, передают разряд одной из частей. Цепь замыкается, тем самым воздействует на подчинённое устройство.
Мембранные манометры
Манометры с мембраной входят в состав фильтров, клапанов и других расходомеров участвующих в обслуживании различных проборов.
В наименование часто добавляют слово «деформационный», так как считка параметров происходит за счёт вдавливания или выпрямления мембраны.
Способы увеличения давления в системе
Проблема с водонапором, особенно в старых домах, может иметь конструктивно-технический характер, перед которым коммунальщики бессильны. Также, экономя энергоресурсы, поставщики часто отключают один или несколько общедомовых повысительных насосов. За счет дублирующих контуров водоснабжение полностью не прекращается, но напор в системе значительно снижается.
В такой ситуации возникает необходимость применения одного из двух или двух одновременно методов оснащения водопроводной сети дополнительным оборудованием для увеличения давления и напора воды.
Метод #1 — проточный насос
Насосы такого типа повышают напор воды без дополнительного её забора, и каких-либо разрешений на их установку в квартирах не требуется.
Существует несколько разновидностей данных устройств, отличающихся по таким характеристикам, как:
- тип управления (ручное, автоматическое);
- разрешённая температура воды;
- способ охлаждения.
Встроенный датчик устройства автоматически реагирует на падение давления в системе и поднимает его до оптимального значения.
Конструктивно проточный насос состоит из мокрого ротора, который находится в перекачиваемой воде. Ротор отделён от стартера тонкой гильзой из нержавеющего металла
Агрегаты данного вида относятся к поверхностным циркуляционным насосам. Они легко и быстро монтируются на существующих инженерных сетях. Как правило, дополнительных реконструкций системы для установки проточных насосов не требуется.
Давление, нагнетаемое насосом, может регулироваться как в ручном, так и в автоматическом режиме.
При подборе насоса необходимо сопоставлять его производительность с водопотреблением в квартире, чтобы при одновременном использовании нескольких бытовых приборов потребляющих воду, пропускной способности агрегата хватило для их нормальной работы.
К примеру, на три точки разбора воды будет достаточно насоса производительностью 3,5 м3 /час.
Небольшие по габаритам и весу проточные циркуляционные насосы могут устанавливаться на вводе центральной магистрали в квартиру, а также непосредственно перед потребляющим воду сантехническим бытовым устройством или газовой колонкой
Из наиболее популярных моделей агрегатов данного назначения можно выделить прибор от бельгийского производителя Grundfos UPA 15-90, имеющего большой рыночный спрос и достойное соотношение цены и качества.
Насос имеет очень хорошую характеристику по шуму – 35 дБ, что не требует дополнительной звукоизоляции в жилых помещениях. Несмотря на небольшую потребляемую мощность – 120 Вт, напор воды в системе повышается на 0,6 — 0,8 бар.
Важная спецификация агрегата — автоматическая блокировка при расходе воды менее 90 л в минуту и защита мокрого ротора (одновременное охлаждение и смазка).
Насос может устанавливаться как в вертикальном, так и в горизонтальном положении.
Метод #2 — насосная станция
При отсутствии эффекта от использования проточного насоса, более радикальной мерой будет являться установка в квартире насосной станции для повышения давления.
Часто только такая вынужденная мера может решить проблемы с напором воды у жильцов верхних этажей многоэтажек.
Конструктивно накопительная станция состоит из насоса и водяного аккумулятора – мембранного бака. Насос закачивает воду в бак и затем подаёт её к водоразборным точкам
С помощью реле давления вода поступает к потребителю с требуемым, заранее заданным, напором. При заполнении ресивера насос отключается.
Возобновляется работа станции после израсходования воды в гидроаккумуляторе.
Преимущества такого устройства:
- возможность пользования водой даже при её отсутствии в водопроводной системе;
- устойчивость к перепадам водяного давления.
Но следует учитывать, что такие агрегаты имеют относительно большие габариты и они более шумные, чем проточные насосы. Это накладывает определенные неудобства в использовании их в квартирах.
Кроме этого, мощная насосная станция может засосать воздух из квартир, расположенных на одних стояках водоснабжения, что приведёт к отключению насоса и необходимости заполнения системы водой.
Более широкое применение насосные станции находят в частных домах на автономных системах водоснабжения.
Рекомендации по выбору насосной станции для повышения давления и обзор лучшей десятки предложений мы привели в следующей статье.

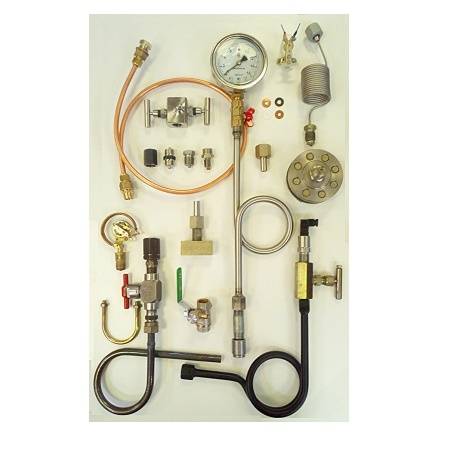

Разновидности устройств
На сегодняшний день существует три основных разновидности трёхходовых вентилей, которые распространены повсеместно:
- пробковый натяжной;
- шаровый с дренажем;
- шаровый с муфтовым отводом.
Кран трёхходовой пробковый натяжной для манометра. Может иметь следующие варианты исполнения:
- два отвода, которые подключаются непосредственно к концам труб, и один отвод для дренажа;
- каждый из отводов выполняет свои функции (трубный, метрический и дренажный);
- модель с трубным, метрическим и дренажным отводом, оснащённая рукояткой. Рукоятка может быть в виде рычага или бабочки;
- модель с двумя трубными отводами и фланцем, который необходим для монтажа контрольного манометра во время проверки.
С конструктивной точки зрения, такое устройство является очень простым, однако, оно имеет несколько ощутимых минусов:
- для переключения вентиля необходимо приложить довольно большое усилие;
- при подтягивании гайки существует риск оторвать хвост пробки.
Шаровые трёхходовые краны с дренажем. Такие изделия производятся из сплава латуни и отличаются от других кранов тем, что имеют отверстие для дренажа. Дренажный отвод располагается по одну сторону с запорным шаровым элементом, что позволяет устройству функционировать. Дренажный отвод оснащается специальным винтом, который выполняет функцию заглушки.
Для таких вентилей максимальный показатель давления не превышает 1,6 МПа. Что касается температуры, то дренажные модели способны выдерживать +140 °C в коммуникациях, транспортирующих воду. Максимальная рабочая температура крана шарового для манометра в трубопроводах, транспортирующих пар, составляет 225 °C.
Кран шаровой с муфтовым отводом. Такие изделия считаются наиболее простыми (с конструктивной точки зрения). Кран шаровой муфтовый трёхходовой под манометр изготавливается из сплава латуни, которая для увеличения антикоррозийных качеств оснащается прослойкой хрома. Уплотнительные элементы в таком кране выполняются из тефлона.
Максимальный показатель температуры, при котором возможна нормальная эксплуатация этого устройства, не превышает 150 °C. Основное преимущество такого крана — долговечность использования (примерно 20 000 циклов).
Классификация манометров по принципу работы
В наши дни работающие в условиях давления устройства используются практически во всех сферах жизнедеятельности человека. Следовательно, вместе с ними применяются и манометры, дающие точную информацию о показателях давления. При этом измерительные приборы могут отличаться между собой по конструкции и принципу действия. Имеющиеся на рынке устройства делятся на такие виды:
Современные манометры также делятся между собой на механические и электронные устройства. Механический манометр для насоса или системы водоснабжения имеет простую конструкцию, однако не может достаточно точно измерить давление. В конструкцию электронного прибора входит контактный узел, который более точно измеряет давление рабочей среды.
По способу использования манометры делятся между собой на такие виды:
- Стационарные – такие приборы монтируются и применяются только на определенном агрегате без возможности демонтажа измерительного устройства. Зачастую на используемом агрегате также применяется регулятор давления для воды с манометром;
- Переносные – эти измерительные приборы могут демонтироваться и использоваться для работы с разными агрегатами и в различных системах. Переносной прибор обладает меньшими габаритами.
Каждый из перечисленных видов приборов нашел свое активное применение. Многие из современных моделей используются в системе отопления частного дома или в квартире, другие – применяются для обслуживания крупных промышленных предприятий.
Не знакомые с измерительными приборами люди часто не могут отличить манометр давления воды в системе водоснабжения от прибора, который используется для измерения давления воздуха и газа. Внешне оба эти устройства практически не отличаются друг от друга. Тем не менее, различие между ними все-таки есть.
Разница между манометром для воды и воздуха заключается в конструкции и принципе их действия. В приборах для воды роль чувствительного элемента играет мембрана и сосуд с жидкостью. В воздушных манометрах чувствительным элементом служит трубчатая пружина, которая при работе заполняется газом или воздухом.
Узнать показатели давления воды в трубопроводе можно без помощи манометра. Все, что для этого требуется – это использовать самодельное приспособление из прозрачного 2-метрового шланга, которое очень просто изготовить своими руками.
В основном, шланг применяется с целью получения замеров давления воды на выходе из крана. Чтобы узнать нужные показатели, один конец шланга вставляется в кран, а второй закупоривается пробкой. После этого в шланг нужно впустить немного воды.
Прежде, чем начать «эксперимент», потребуется выполнить 2 условия:
- Установить шланг в вертикальное положение;
- Переместить нижний конец шланга так, как указано в схеме.
- P – давление в системе, измеряемое в атмосферах;
- Pатм – давление, которое присутствует внутри шланга до момента открытия крана;
- H0 – высота воздушного столба внутри шланга до момента открытия крана;
- H1 – высота воздушного столба после заполнения шланга водой.
Нужно отметить, что собранное приспособление по принципу действия полностью повторяет обыкновенный жидкостный манометр.
Монтаж устройства через фирму, цена
Невозможность выполнить работу самостоятельно, чаще всего, вынуждает обратиться за помощью к специалистам. Где найти хороших сантехников, и сколько будет стоить услуга – волнует каждого заказчика достаточно сильно.
Вариантов найти мастеров несколько:
- обратиться за советом к друзьям и знакомым;
- обратиться в управляющую компанию;
- поискать информацию в интернете с предложениями услуг по монтажу сантехнического оборудования в конкретном регионе.
Выезд специалиста на место тоже будет включен в калькуляцию. Для загородного дома эта сумма, наверняка окажется выше, чем для городской квартиры, если фирма-исполнитель расположена в городской черте.
Чтобы решение вопроса по установке РДВ имело положительный результат, предварительно следует получить грамотную консультацию хорошего специалиста, после чего принимать решение о производстве работ.
