Типы и виды, особенности подключения
Основная рабочая часть этого оборудования — насос. Именно его тип определяет их основные технические характеристики. О насосах и пойдет речь.
Поверхностные и погружные

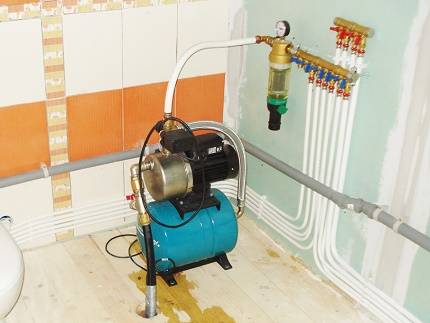

Большая часть станций, поставляемых с заводов в собранном виде, оснащены поверхностными насосами. Они установлены на одной раме с гидроаккумулятором и группой контроля. К насосу подключается трубопровод, который опускается в источник — колодец, скважину и т.д. Этот вариант хорош тем, что его можно использовать в узких скважинах — диаметр трубы может быть от 32 мм, что даже для самой узкой скважины нормально. Но поднимать воду такие системы могут с глубины порядка 7-10 метров.
Схема водоснабжения частного дома с насосной станцией с поверхностным насосом
При установке такого оборудования на конце подающего трубопровода, погруженного в воду, обязательно устанавливают фильтр и обратный клапан. Фильтр (сетка) обязателен, так как насосы требовательны к качеству воды, а обратный клапан не дает воде стекать в то время, пока не идет подкачка. Без этих двух частей система работает неэффективно.
Если скважина глубокая, необходим погружной насос или установка с выносным эжектором. В этом случае эжектор опускается в скважину или колодец, к нему подключаются два шланга. Остальное оборудование стоит на поверхности. При такой системе вода может подниматься и с глубины 40-45 метров.
Насосная станция с внешним — погружным эжектором позволяет достать воду из глубоких колодцев или скважин глубиной до 40-45 м
Недостаток этой системы в том, что она не любит присутствия воздуха в трубах (шлангах), из-за чего запуск системы — хлопотное и отвественное мероприятие.
Тихие и шумные
Отличается еще и внутренняя конструкции насосов. От их строения зависит уровень шума при работе.
- Вихревые. Всасывающее усилие создается за счет лопастей внутри корпуса. Эти насосные станции водоснабжения для дома бесшумные или очень тихие, но поднимать воду они могут только с небольшой глубины. Их можно и нужно ставить в жилых домах: они очень не любят изменения температур, а при замерзании выходят из строя.
- Центробежные насосы шумят при работе сильно, но качают воду с приличных глубин и могут работать при разных температурах, потому могут устанавливаться в специально оборудованных приямках.
Как провести воду из колодца или скважины в дом, читайте тут.
Причины неполадок оборудования
Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности мембраны гидроаккумулятора, трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.
Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:
- Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
- Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
- Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
- Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.
Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.
Следует периодически проверять расход энергии и максимальный напор. Повышение расхода энергии сигнализирует о трение в насосе. Если без обнаруженных в системе протечек упал напор, то оборудование изношено
Принцип устройства
Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой.
На рабочей части регулятора данная крышка закреплена винтами.
Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.
Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.
Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.
Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.
В процессе работы всей насосной станции работа реле давления выглядит следующим образом:
- открывается кран с водой, и она поступает из наполненного гидробака;
- в системе давление начинает снижаться, а мембрана давить на поршень;
- замыкаются контакты и включается насос;
- вода поступает потребителю, а когда кран закроется, наполнит гидробак;
- при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
- насос перестает работать.
От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.
Особенности эксплуатации и обслуживания
Как и большинство станций техника немецкого бренда Метабо продается уже готовой к установке. Даже у неопытного мастера не возникает сложности с её монтажом и подключением. Для более надёжной работы оборудования рекомендуется сразу ставить на входящий шланг фильтр грубой очистки.
Ввиду того что автоматика станции обеспечивает её надёжную работу, мастер может не разбирать агрегат ежегодно. Система сама регулирует циклы включения/выключения. Производитель рекомендует избегать замерзания установки. Поэтому под неё лучше устраивать специальный кессон, если предполагается эксплуатация станции зимой.
Особенности эксплуатации и обслуживания
Как и большинство станций техника немецкого бренда Метабо продается уже готовой к установке. Даже у неопытного мастера не возникает сложности с её монтажом и подключением. Для более надёжной работы оборудования рекомендуется сразу ставить на входящий шланг фильтр грубой очистки.
Ввиду того что автоматика станции обеспечивает её надёжную работу, мастер может не разбирать агрегат ежегодно. Система сама регулирует циклы включения/выключения. Производитель рекомендует избегать замерзания установки. Поэтому под неё лучше устраивать специальный кессон, если предполагается эксплуатация станции зимой.
Насосная станция Metabo ᐈ Купить насосную станцию Метабо в Украине, цена на Storgom.ua
Полезная информация о категории
Насосные станции от мирового бренда Метабо способны обеспечить водоснабжением частный дом, вместе с большим приусадебным участком. Оборудование позволит наполнить жизнь загородного жителя полным комфортом и уютом.
Автоматическая установка позволит решить вопросы централизованного водоснабжения, она пригодится для бытового водоснабжения дома и для организации полива огорода и орошения сада. Насосное оборудование используется для откачивания грунтовых вод и для подачи, откачки и доставке чистой воды на большие расстояния, для обслуживания туалетов, стиральных и посудомоечных машин.
Принцип работы водяной станции заключается в откачке воды из скважины и наполнения специального резервуара, откуда и происходит забор воды для бытовых нужд.
Торговая марка Метабо предоставляет широкий ассортимент продукции для различного применения, гарантией качества и длительного срока службы может служить увеличенный срок гарантийного обслуживания. Купить достойное оборудование можно у официального представителя компании в Украине.
Среди водяных станций с большой производительностью заинтересованный покупатель сможет выбрать наиболее подходящую под его требования. Стоит отметить, что оборудование может обслуживать скважины любых диаметров, даже предельно малых, что часто встречается на территории дачных участков.
Заниженный уровень шума создаст больший комфорт при установке оборудования в непосредственной близости к рабочим местам или комнатам для отдыха.
Преимущества насосных станций Metabo
Есть несколько неоспоримых достоинств, которыми могут похвастаться насосы для автоматического водоснабжения. Помимо уникального качества сборки, что определяет их высокий рабочий ресурс, следует отметить полноценную защиту, которая не даст станции выйти преждевременно из строя.
Например, защита от перегрузки остановит работу двигателя в случае превышения допустимых нагрузок, чем предупредит перегрев мотора. Конденсаторный асинхронный электродвигатель не требует обслуживания. Обратный клапан не допустит движение воды в обратном направлении. Электронная регулировка давления воды создает лучшие условия для стабильной эксплуатации.
Датчик давления (манометр) позволяет оператору постоянно контролировать давление в баке. Винтовая крышка сливного бака защищена от замерзания.
Из этого же материала изготовлена крышка корпуса насоса.
Чугун предельно устойчив к внешним механическим повреждениям, учитывая его состав, корпус способен гасить излишние вибрационные колебания и распространения их на рабочую поверхность.
Вал из нержавеющей стали обладает высокой сопротивляемостью к последствиям влажной среды, причем следует учесть сопротивляемость к некоторым вредным компонентам, которые могут находиться в окружающей среде. Вал не теряет своей прочности при перепадах температуры, в том числе, и при низких.
Торцевые уплотнительные кольца, позволили снизить возможность утечки до минимального уровня. Они же уменьшают силу трения, что отражается на постоянной мощности насоса. Колодезные станции с уплотнителями имеют малую степень износа, могут использоваться при повышенных параметрах давления жидкости. Как результат, уплотнители существенно сокращают время и расходы на обслуживание агрегатов.
Система Metabo Pump Protection
Новая система, основанная на инновационных разработках, установлена в некоторых моделях насосов для перекачки воды. Ее основное назначение – защита от сухого хода
Важность системы трудно переоценить, особенно в случаях, когда резко падает подача воды. Если уровень воды упадет ниже допустимого уровня, то работа станции прекратится автоматически, что повышает надежность агрегата
Простой монтаж
Насосные станции обладают предельно простым управлением, в особенностях которого сможет разобраться даже новичок. Дополнительная комплектация позволяет сократить расходы на обслуживание агрегата. Например, в некоторых моделях в комплекте находится заборный клапан и фильтр для очистки воды.
Насосная станция Metabo HWW 4500/25 Inox
Если же на повестке дня стоит вопрос приобретения более мощного устройства, то эта насосная станция с производительностью в 4,5 м³/ч станет отличным решением. Работая при минимальном напряжении в 230 В, ее мощностный потенциал составляет 1,3 тыс. Вт, тогда как уровень максимального давления достигает 4,8 бар при 8-метровой глубине всасывания.
Все это позволяет использовать станцию для разных целей, откачивая воду в колодцах и водоемах, обеспечивая полив на участке и стабильный напор в колонке во дворе и домашнем смесителе в доме. Также в комплекте к модели прилагается стальной резервуар, объем которого составляет 24 л, что утяжеляет общую конструкцию до 17,1 кг.
Кроме того, технические характеристики модели включают в себя такую важную составляющую, как наличие защитного механизма от перегрева насоса, который часто имеет место при перегрузке двигателя. И хоть такая профилактика не сравнится с защитой от «сухого» хода, исключающей деформацию рабочих узлов при прекращении поступления воды за счет размыкания электрической цепи, все же это довольно неплохая возможность защитить оборудование.
А самое главное – устройство имеет доступный ценник, что является еще одной причиной для того, чтобы сделать выбор в его пользу.
Особенности эксплуатации и обслуживания
Как и большинство станций техника немецкого бренда Метабо продается уже готовой к установке. Даже у неопытного мастера не возникает сложности с её монтажом и подключением. Для более надёжной работы оборудования рекомендуется сразу ставить на входящий шланг фильтр грубой очистки.
Ввиду того что автоматика станции обеспечивает её надёжную работу, мастер может не разбирать агрегат ежегодно. Система сама регулирует циклы включения/выключения. Производитель рекомендует избегать замерзания установки. Поэтому под неё лучше устраивать специальный кессон, если предполагается эксплуатация станции зимой.
Что входит в устройство насосной станции
Водонапорная башня частного использования в производственных масштабах часто имеет насосные станции. Но они применяются и как бытовая составляющая. Это показывает, что насосы широко используются как и для дачных целей, таки и в более масштабных производствах.
Устройство насосной станции состоит из базовых функций, которые должен выполнять агрегат. В устройство входят следующие составляющие:
- Водозабор – нужен для подачи воды. Он находится в скважине или колодце. Оснащён водозабор сеткой для фильтрации. Сетка останавливает крупные частицы, которые могут попасть в трубопровод вместе с водой. В этом же месте находится обратный клапан. Он в свою очередь необходим, чтобы остановить обратный ток воды. Это случается, когда давление снижается или сам насос прекращает свою работу;
- Магистраль всасывания. Это участок между водозабором и насосом;
- Манометр вместе с реле давления. Центробежный напорный насос разряжает трубопровод, который даёт воду от источника. В это время происходит интенсивный подъем и повышается давления, которые имеет критические показатели. Манометр и реле в это время оптимизируют работу насосной станции. С их помощью устройство включается или наоборот отключается, когда значения достигают критических показателей;
- Эжектор насосной станции;
- Резервуары. Их них идёт вода в трубопровод.
Каждый элемент имеет свои функции и каждый элемент важной для единой функциональной работы системы. Поэтому важно покупать проверенные и качественные насосные станции
Лучше приобретать известные марки станций. Так вы обезопасите себя от подделок.
Принцип работы и устройство насосных станций Метабо
- реле давления, обеспечивающее непрерывную работу агрегата;
- манометр для контроля показателей станции;
- гидроаккумулятор – накопительный бак со встроенной мембраной;
- центробежный насос с лопастями из прочного полимера.
Работает насосная установка таким образом:
- Тонкая эжекторная трубка способствует всасыванию насосом воды. Происходит полное наполнение бака до тех пор, пока давление в нём не поднимется до предельно установленного.
- Насос отключается. В системе имеется запас воды.
- При включении крана в доме жидкость покидает гидроаккумулятор. От этого давление в баке снижается.
- Как только нижнее значение достигает установленного, насос включается и подкачивает воду в гидроаккумулятор.
Циклы работы станции повторяются без изменений.
Преимущества и недостатки насосных станций Metabo
Качественное водоснабжение является одной из важнейших составляющих жизнедеятельности любого человека. Установка насосных станций на территории частных владений особенно актуальна. На сегодняшний день многие производители предлагают высококачественные насосные станции для домов и квартир, а также для полива сада и огорода.
Особое внимание стоит уделить вариантам от марки Metabo, которые получают массу положительных отзывов не только от клиентов, но и настоящих профессионалов своего дела. Далее будут более подробно рассмотрены положительные и отрицательные стороны насосных станций от Metabo, а также их разновидности и характеристики
