Виды канализационных клапанов
На рынке инженерной сантехники представлено большое разнообразие обратных клапанов для канализационной системы. Они различаются по месту монтажа, способу установки, а также по материалу производства.
По месту применения
Согласно месту расположения конструкции, обратные клапаны используются на уличной канализационной системе и на внутренней, размещенной в квартире. Например, для наружной канализации используют диаметр 110, 160 и 200 мм. Это большие широкие трубы, на которые устанавливают изделие с ручным фиксатором и предохранителем. Модель устанавливается в горизонтальном положении на улице или в подвальных помещениях. Внутри изделие оснащено нержавеющей заслонкой.
Клапаны для установки внутри квартиры можно использовать двумя способами:
- установить один прибор на трубу канализации;
- установить несколько элементов на каждый сантехнический прибор.

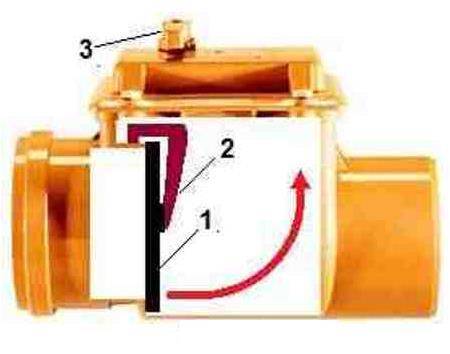

Устройство изделия с размерами на чертеже
Второй вариант обойдется дороже, а первый требует значительных затрат площади для вписывания устройства в канализационную трубу. Диаметр 50 мм используют для индивидуального монтажа на приборы, а диаметр трубы 110 мм – при установке на общую трубу слива.
По способу монтажа
Согласно способу установки, обратные канализационные клапаны можно поделить на:
- фланцевые;
- межфланцевые;
- муфтовые.

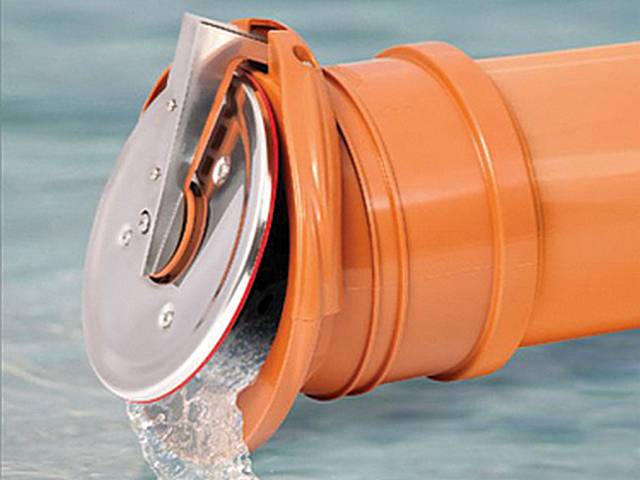

Первый вид устанавливается на трубопровод при помощи фланцевого соединения. Устройство комплектуется ответными фланцами и специальным крепежом. Конструкция может быть изготовлена с подъемным, дисковым, шаровым или поворотным затвором. С трех сторон есть пластины, на которых должны располагаться болты, образуя фланцевое соединение. Зачастую такие модели изготавливают из чугуна.
Межфланцевые клапаны отличаются небольшими габаритами и невысокой стоимостью. При монтаже такой вид затвора закрепляется между трубопроводными фланцами. Этот тип легко демонтируется, замена деталей производится быстро и без проблем. Внутренний механизм таких моделей представлен дисковыми и двухстворчатыми заслонами.

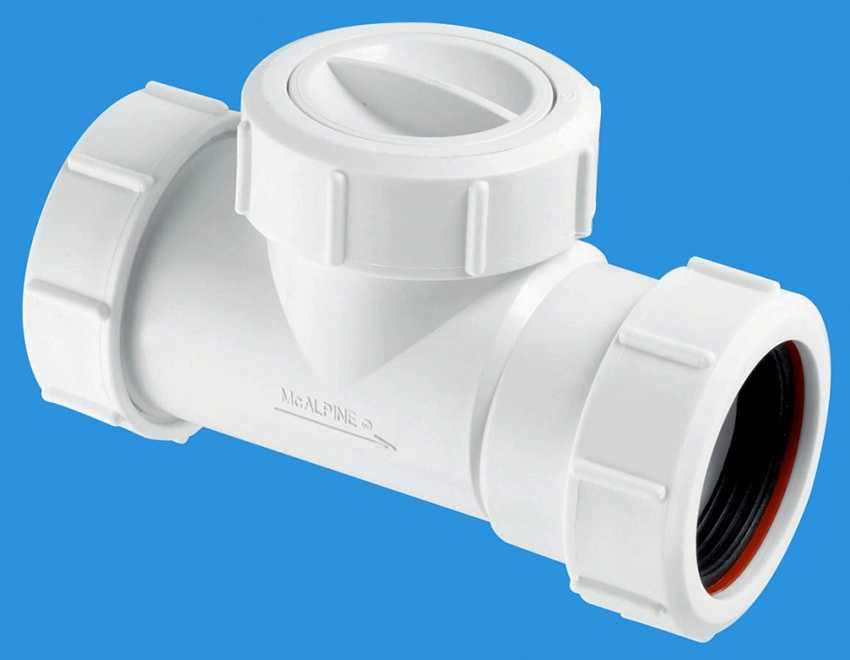

Еще один вид обратного канализационного клапана – муфтовый или резьбовой
Из названия понятно, что крепление представлено резьбой. Часто производство используется нержавеющую сталь, чугун и латунь. Имеется два основных вида конструкции, в народе их называют «качелька» и «бочонок».
По материалу изготовления
Для производства обратных клапанов на канализационный стояк используют те же материалы, что и для изготовления труб. Конструкции бывают:
- Чугунные – используются на магистральных канализационных системах, чаще устанавливаются на трубах большого диаметра. Модели способны выдержать сильное давление без деформации.
- Пластиковые – самый популярный тип для монтажа на внутриквартирных системах. Доступные и простые в монтаже устройства.
- Стальные – используются на уличных системах, устойчивы к коррозии, не подвергаются воздействию агрессивной среды.
- Бронзовые – обладают длительным сроком службы, а также хорошей сопротивляемостью внешним факторам. Имеют высокую стоимость по сравнению с другими вариантами.
Запорная арматура будет работать по принципу воздействия на нее напора воды в трубе
Все представленные варианты отличаются хорошим функционированием, но использовать каждый вид необходимо по назначению.
Принцип действия
Если рассматривать обычные клапана на канализационную трубу и фановый клапан, то это два совершенно разных устройства. Они и предназначены для разных концентраций стоков. Если обычный клапан применяется только для жидкостей, то фановый должен пропускать и фекалии, где размеры взвешенных частиц иногда доходят до десяти сантиметров и больше.

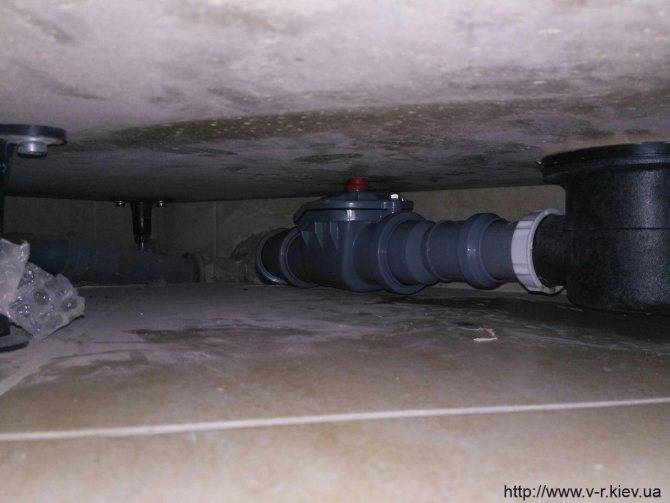

Установленное устройство
Конструкция обычного клапана имеет два разных по диаметру патрубка. Выходной больше, чем входной. Для чего такая разница? Все дело в принципе действия. Внутри камеры между патрубками размещается наполненный воздухом шар. При противотоке жидкость начинает давить на него, тем самым закрывая отверстие входного патрубка установленной на патрубке мембраной, на которую давит шар. Очень простое устройство.
В конструкции клапана предусмотрен специальный люк для ревизии. Если он засоряется или забивается, то, открыв люк, можно устранить засос.
Монтировать обычные клапана можно как в вертикальной плоскости, так и в горизонтальной. Это универсальное приспособление, поэтому для него нет разницы, где устанавливать. В настоящее время компании-производители предлагают их в металлическом и полипропиленовом исполнении. Первый вариант — это стандартная традиционная модель. Они выпускаются во фланцевом исполнении, хотя применяются все реже и реже. Потому что традиционные металлические канализационные трубы уступают свое место трубам ПВХ.
Фановые клапаны сильно отличаются и по своей конструкции и по принципу действия. В стандартном исполнении – это цилиндр диаметром 110 миллиметров, который снабжен специальной крышкой. К крышке прикреплена изнутри пружина, изготовленная из нержавейки, которая закрывает клапан после прохода нечистот по его цилиндрическому внутреннему пространству. Эта крышка и является тем защитным механизмом, который сдерживает противоток нечистот. Как было сказано выше, такой вид обратного запорного клапана устанавливается прямо внутрь канализационной трубы.
В принципе это приспособление необходимо устанавливать и в хорошо работающую канализационную систему. Оно будет препятствовать проникновению неприятных запахов.
Пошаговая инструкция по монтажу
Большинство воздушных клапанов выпускаются производителями для соединения с трубами DN110. В случае если присоединительный размер устройства не соответствует размеру трубы, применяют специальный переходник. Для труб DN50 или DN75 используют аэраторы с соответствующим диаметром присоединительного выхода или укомплектованные редукционной вставкой.
Необходимо помнить, что клапан, предназначенный для труб диаметром меньше, чем 110 мм, может устанавливаться максимум для двух сантехнических точек.
На участках перехода от трубы большего диаметра к клапану с меньшим диаметром используют вкладыши-уменьшители, различные переходники. Для установки аэратора на чугунную трубу существуют также специальные переходники, обеспечивающие надежный стык пластика с металлом.
Вначале работы определяют место монтажа клапана с учетом правил монтажа и его доступности для дальнейшего обслуживания.
Далее выполняют следующие действия:
- Отключают водоснабжение в доме.
- Если монтаж проводится на ранее установленном трубопроводе, то проводят врезку и устанавливают специальный переходник.
Большинство моделей аэраторов имеет раструбный тип присоединения.
Сборка таких соединений осуществляется в следующей последовательности:
- Наружную поверхность гладкой детали и поверхность внутри раструба очищают от пыли.
- Протирают уплотнительное кольцо от возможных загрязнений и вкладывают его в желоб раструба.
- Поверхности, которые соприкасаются во время соединения, смазывают для уменьшения трения. Для этого применяют герметик, изготовленный на силиконовой основе или мыльный раствор, глицерин.
- Заводят гладкий конец клапана в раструб до метки. Качество соединения проверяют, проворачивая детали относительно друг друга, с последующим возвращением в исходное положение.
При необходимости участок с подсоединенным вакуумным клапаном закрепляют хомутом. По окончании работ необходимо проверить стыки на герметичность.
Поверхности, которые соприкасаются во время соединения, смазывают для уменьшения трения. Для этого применяют герметик, изготовленный на силиконовой основе или мыльный раствор, глицерин
Для скрытого монтажа используют специальные модели вакуумных клапанов. Если стояк спрятан в штрабу или защитный короб, то необходимо принять меры, чтобы обеспечить поступление воздуха в фановый канализационный клапан. Для этого, по размеру сетки аэратора, делают вентиляционное отверстие.
Корпус аэратора заглубляют в стену, крепежный элемент подгоняют таким образом, чтобы его наружный край был заподлицо со стеновой поверхностью. Видимым элементом остается только декоративная решетка, которая может крепиться с помощью саморезов или вставляться вручную. Из эстетических соображений она выпускается в самых популярных цветовых вариантах — белом, сером, черном и хромированном.
Некоторые модели клапанов могут использоваться как отверстия для прочистки канализационных стоков. Для этого снимают декоративную крышку, вынимают внутренний механизм фанового клапана и внутрь заводят трос.
Материал для изготовления и расположение обратного клапана
Материал для изготовления обратного клапана должен быть таким же, из какого сделан и сам трубопровод. В зависимости от этого изделие может быть выполнено из пластика, стали, чугуна или бронзы. Самыми доступными по стоимости являются пластиковые устройства. Цена обратного клапана для канализации ПП 110 мм составляет 420 руб., а чугунного ‒ 700 руб.
Обратный клапан должен быть изготовлен из такого же материала, как и трубопровод.
Обратите внимание! Если обратный клапан и канализационный трубопровод изготовлены из разных материалов, для установки приспособления используются специальные переходники. Габариты клапана определяются местом его установки

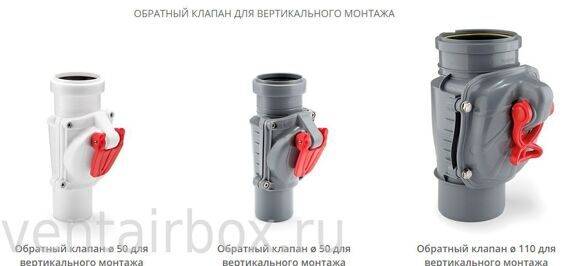

Здесь следует учитывать, что существуют модели для горизонтального и вертикального монтажа. Для сливов унитазов и ванны преимущественно применяется первый вариант. Для этого может использоваться обратный клапан для канализации 50, 60, 100, 110 и 160 мм, что определяется диаметром сточного трубопровода. Второй тип приспособлений употребляется при отведении стоков от раковин и стиральных машин. Для этого устанавливается вертикальный обратный клапан для канализации 50 мм
Габариты клапана определяются местом его установки. Здесь следует учитывать, что существуют модели для горизонтального и вертикального монтажа. Для сливов унитазов и ванны преимущественно применяется первый вариант. Для этого может использоваться обратный клапан для канализации 50, 60, 100, 110 и 160 мм, что определяется диаметром сточного трубопровода. Второй тип приспособлений употребляется при отведении стоков от раковин и стиральных машин. Для этого устанавливается вертикальный обратный клапан для канализации 50 мм.
Качественное изделие имеет на верхней части корпуса стрелку, которая указывает направление движения сточных вод, чтобы исключить ошибку при монтаже устройства.
За и против использования вентиляционного клапана
Чтобы газы, пары и запахи из системы трубопровода не попадали в дом, предусматривают вентиляцию, которая будет способствовать их выводу из системы.
Принцип вентилирования основывается на притоке воздуха из вентиляционной трубы септика, прохождение воздушных потоков через наружные и внутренние канализационные сети и выход их через вентиляционный канал, выведенный на крышу.
Так, воздух, проходя через септик и систему канализации, увлекает за собой все запахи, выходит вместе с ними через вентиляционный стояк в кровле и затем рассеивается. В случае отсутствия вентиляционной системы неприятный запах и летучие вещества из септика и труб могут попадать в помещение через сорванные гидравлические затворы.
Наличие в здании вентиляционной системы гарантирует отсутствие проникновения в помещения запахов даже при срыве или пересыхании сифонов. Но иногда обустройство фанового канала невозможно или вызывает большие трудности.
Это может происходить из-за особенностей кровельного материала, из-за эксплуатируемой кровли, невозможности расположения выхода вытяжного стояка вдали от балконов, окон, вентиляционных систем. В таком случае вытяжную часть выводят на чердак, а на его верхушке монтируют аэратор.

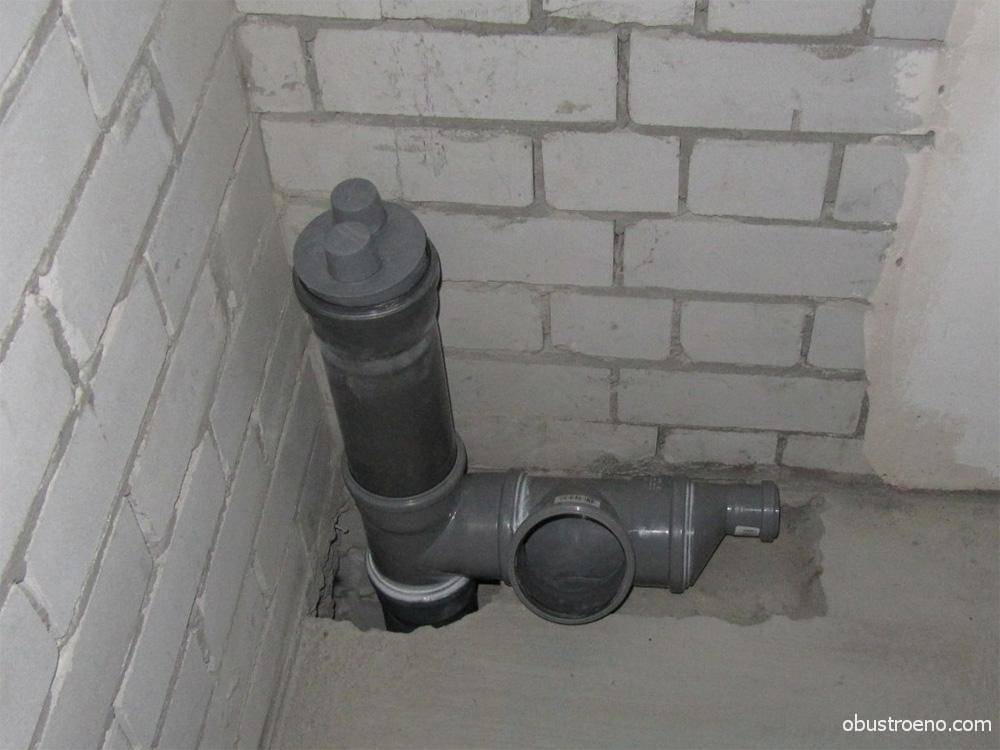

Выход фанового стояка выводят чаще всего на крышу. Если вентиляция выводится в стену, то расстояние от нее до окон и балконов должно составлять не менее 4 метров. При планировании учитывают также направление ветра, чтобы газы из канализации рассеивались и не попадали через открытые окна и вентиляционные устройства в помещения
Вакуумный клапан не может стать полноценной заменой вентиляционным стоякам, но его применение можно оправдать следующими преимуществами:
- легкая и быстрая установка;
- экономия денежных средств;
- невозможность установки фанового стояка;
- минимизация потерь тепла через вентиляционные стояки;
- улучшение работы канализационной сети и большая свобода при ее планировании.
Проще говоря, вентиляционный клапан решает только одну задачу — предотвращает срыв фанового клапана, тогда как фановый стояк выравнивает давление в сети, а также вентилирует септик и систему внутренней канализации.
В многоэтажных домах вентиляционный стояк не рекомендуется заменять вентиляционным клапаном, так как последний не сможет обеспечить доступ воздуха в необходимых объемах. Здесь аэратор можно устанавливать в качестве дополнительного оборудования для улучшения работы канализации
При устройстве невентилируемой системы или замене вентиляционного стояка на аэратор необходимо правильно рассчитать пропускную способность сети, чтобы исключить возможный срыв сифонов или выхода из строя фановых клапанов.
Следует учитывать также, что в случае, если в здании не проживают круглый год, может случиться, что гидравлические затворы не будут заполнены водой (высохнут) и воздух из канализации будет поступать в помещения, что не случится при устройстве вентилируемого стояка.
Виды и размеры — 110, 50 мм и т.д.
Аэрационная установка для канализации различается по назначению, конструкции, производителю и диаметру.
Основные разновидности устройств:
- кинетические – предназначены для снижения вероятности скопления избыточного воздуха в канализации;
- автоматические – необходимы для выведения воздуха при повышенном давлении;
- комбинированные – обладают функциональностью кинетических и автоматических разновидностей.
В большинстве случаев для эффективного функционирования канализационной системы используют комбинированный вид клапана. Схема трубопровода всегда является многоуровневой и обладает вертикальной и горизонтальной ориентацией. В зависимости от углов наклона, диаметра труб и прочих параметров, выбираются наиболее эффективные устройства.
Смотреть видео
Сантехника Как установить Аэратор и для чего он нужен!
Watch this video on YouTube
Виды канализационных аэраторов по конструкции:
- приемный — устанавливается перед откачивающим насосом в горизонтальных частях канализации;
- шаровой — подходит для трубопровода малого диаметра и в большинстве случаев применяется для сантехники;
- обратный воздушный клапан — предназначен для септиков и труб с диаметром до 40 см;
- шаровой клапан с затворной пружиной;
- демпферный — монтируется на протяженных участках с повышенной опасностью гидроудара;
- межфланцевые — монтируются на участках трубопровода с диаметром менее 20 см, такие устройства способны поворачивать на 90 градусов либо пропускать поток.
Каждая из этих моделей может также различаться по типу механизма. Например, межфланцевые аэраторы бывают дисковыми пружинными и двустворчатыми. Клапанное крепление может осуществляться муфтовым способом или сваркой с креплением между фланцами.
Классификация по размеру:
- 110 мм – означает диаметр канализационной системы, куда необходимо устанавливать клапан. Бывает 2 разновидности данного аэратора: наружный и внутренний. Наружный устанавливается поверх трубы, а внутренний – вставляется в нее с использованием манжеты из резины.
- 50 мм – используется на локальных ветках канализации. В большинстве случаев монтируется в пределах частного дома или квартиры при горизонтальной ориентации трубопровода.
Канализационную аэрационную установку на 110 мм используют, когда вентиляционная труба выводиться на чердак, а не на крышу (это позволяет предотвратить засорение и снижает отрицательное влияние низких температур), а также для вспомогательных стояков (благодаря установленным на них аэраторам можно на крышу вывести только главный стояк).
Преимущества данного вида аэратора:
- низкая стоимость;
- метраж трубопровода сокращается, поэтому осуществляется его экономия;
- энергонезависимость, что позволяет клапану автоматически регулировать давление даже при отсутствии электроэнергии.
Принцип работы аэратора для канализации на 50 мм в большинстве случаев не отличается от 110 мм, однако различаются сферы применения. Его устанавливают, когда в помещении одновременно эксплуатируется несколько сантехнических приборов (например, унитаз, ванна и раковина); когда в трубопроводе есть элемент, где резко меняется диаметр трубы; если при монтировании системы канализации уклон выполнен неправильно.
Монтажом больших устройств должны заниматься работники ЖКХ, а монтировать локальные аэраторы 50 мм необходимо самостоятельно. Для корректной и долговечной работы аэратора рекомендуется придерживаться определенных правил при установке:
- приспособление монтируется после последнего элемента сантехники в системе и должно находиться выше остальных приборов;
- подсоединять воздушный клапан необходимо к трубам наименьшего диаметра;
- при использовании трапа устройство должно подключаться как минимум на 35 см выше пола. Иначе повышается опасность канального засорения и нарушения его работоспособности.
Смотреть видео
Как избежать неприятных запахов из канализации – вакуумный клапан
Watch this video on YouTube
Что это такое
Воздушный клапан — конструкция, которая необходима для сохранения в канализации конкретных показателей давления. Аэратор создан для того, чтобы отводить неприятные запахи, газы и прочее. Дом, в котором для таких целей жильцы применяют фановую вентиляцию, не будет избавлен от проблемы отвратительного запаха, который содержит канализация. Такой способ не решает проблему скачков показателей давления, которые являются причиной плохой работы водоотведения.
Клапан ДУ
Воздушный клапан – мембранное устройство классического типа. Благодаря тому, что конструкция оборудована гибкой перегородкой в дом не поступают газы и неприятные запахи, которые содержит канализация.
Принцип работы
По характеру использования выделяют следующие воздушные клапаны:
- мембранной;
- цилиндрического типа
- с рычажным механизмом
Первые изготавливаются из ПВХ. Фиксируются на вход фанового трубопровода. Она подключается к канализации в качестве вентиляции. При скачках давления мембрана меняет положение. Поэтому газы не способны просочиться через клапан в канализацию. Принцип работы аэратора будет успешным, если в фановую трубу будет поступать кислород.
Конструкция воздушного клапана для канализации
Цилиндрический производится из стали и сплавов. Внешне устройство напоминает запорный клапан. Деталь имеет прочный металлический корпус, на котором есть резьба. А также крышка стандартного размера. Обычно, это 110 миллиметров. Иногда встречаются разно размерные модели. Крышка фиксируется у основания. Когда возникает прямое давление – она открывается, тем самым пропуская воду, сток. После, возвращается в обратное положение. Из-за того, что крышка открывается внутрь, вероятность того, что отходы вернуться, мала. В таком случае частный дом будет защищен от неприятного запаха, который содержит канализация.
Видео: применение обратного воздушного клапана для канализации
В невентилируемых канализациях используется рычажный вариант. Устройство нужно настраивать вручную. Принципы действия: в том направлении, которое было задано стрелкой, стекаются сточные воды. Для проведения срочного ремонта этот способ удобный.
Кроме этого, выпускают вакуумные, автоматические клапаны. Отличие заключается в настройке самого процесса. Вакуумный открывает путь стокам в одном установленном направлении, исключая обратный ход. С автоматическим устройством можно менять это направление в зависимости от необходимости.
Вакуумный клапан
По принципу запорного механизма клапаны делятся на:
- Поворотные. По конструкции схожи с пневматическими запорными механизмами. Контролирующим механизмом являются рычаг, золотник. Устанавливаются на трубы путем врезки в общую конструкцию. Под воздействием сточных вод золотник поворачивается, и тогда вода уходит по стояку;
Шаровые. Воздушные клапаны для канализации используются только в трубах с небольшим диаметром. К примеру, в душевых кабинах. Запорный механизм — шарик из металла. Он соединяется с пружиной, которая контролирует работу, чтобы сточные воды не возвращались обратно;
- Межфланцевые. Небольшого размера, удобны в монтаже. Конструкция устанавливается на трубу посредством резьбы. В виду этого, такие механизмы устанавливаются как на пластиковых, так и на металлических трубах. Для первых отводов используют компрессионный фитинг. Запорный механизм – гибкая мембрана, которая способна изменять собственное положение в зависимости от напора и давления сточных вод. Межфланцевые бывают односторонними и двухсторонними;
- Подъемные. Подходят для стояка, установленного в вертикальном положении. Принцип работы заключается в способности мембраны из ПВХ изменять положение, ориентируясь на давление сточных вод. Благодаря вертикальному креплению, обратный возврат стоков исключен.
Управление и технические характеристики
Управление прибором может осуществляться двумя способами:
- механическим;
- автоматическим способом.
В качестве основных технических характеристик обратных клапанов можно выделить:
- номинальный диаметр (DN) — размер сечения отверстий присоединительных патрубков(от 50 мм до 300 мм);
- номинальное давление (PN) — значение наибольшего избыточного давления рабочей среды при температуре 20ºС;
- коэффициент пропускной способности (Kvs) — расход воды (м³/ч) с температурой 20ºС;
- диапазон рабочих температур — зависит от применённых материалов и указывается в технических условиях на конкретные образцы;
- тип установки — горизонтальный или вертикальный;
- тип присоединения к трубопроводу.
Монтаж вакуумных клапанов
Установка вакуумного клапана производится в несколько этапов:
- выбор места для установки устройства;
- проверка герметичности
- монтаж устройства.
Выбор места
выше места подключения к канализации сантехнических приборов. В этом случае аэратор может максимально точно и быстро выполнять свои функции;
- в помещениях, оборудованных отличной вентиляцией. В частном доме устройство можно установить на хорошо проветриваемом чердаке. В квартирах аэраторы устанавливаются непосредственно в ванной или туалетной комнате, при этом помещение дополнительно оснащается вытяжкой;
- температура воздуха в помещении, где устанавливается вакуумный клапан, не должна опускаться ниже 0ºС. Меньшая температура способна повредить устройство или полностью прекратить его работоспособность;
- в вертикальном положении. Если на трубе не предусмотрено участка, рекомендованного для установки клапана, то производится врезка специального колена, являющегося переходником;
если в ванной или туалете на полу расположен сливной трап, то устройства требуется установить как можно выше. Минимальное расстояние от пола до клапана составляет 35 см.
К клапану всегда должен быть быстрый доступ, требующийся для принудительного включения устройства и периодического обслуживания, которое заключается в своевременной очистке оборудования.
Проверка герметичности
- устройство наполняется воздухом и обрабатывается мылом. При наличии трещины на корпусе устройства или иной негерметичной составляющей на поверхности появятся пузырьки воздуха. Наполнить устройство воздухом можно любым, например, велосипедным насосом;
- вместо мыла клапан можно поместить в воду. Если устройство не герметично, то на поверхности воды появятся пузырьки воздуха;
- наполнить клапан водой. При наличии негерметичных соединений или трещин на корпусе устройства вода будет вытекать.
Обычно испытания клапанов на герметичность производятся в заводских условиях после изготовления устройства.
Монтаж клапана
После того, как проведена проверка устройства на герметичность, можно приступать к установке клапана.
Монтаж клапана, в зависимости от конструкции устройства, осуществляется:
- при помощи резьбового соединения. На клапане и подготовленном участке трубы нарезается резьба, которая впоследствии обрабатывается герметиком для исключения протечки соединения;
- в раструб, то есть при монтаже устройства используется специальная резиновая манжета, герметизирующая стык и соединяющая устройство с канализационной трубой.
Установка в раструб более проста и достаточно герметична.
Монтаж клапана осуществляется по схеме:
- отключается водоснабжение квартиры или загородного дома;
- если подходящего участка трубопровода нет, то производится специального переходника, представленного выше;
- выбранным способом устанавливается вакуумный клапан;
- проверяется герметичность стыка оборудования и канализационной трубы.
Вакуумный клапан позволяет решить большое количество проблем, связанных с канализацией. Чаще всего устройство монтируется в небольших частных домах, где установка фанового стояка не возможна
При выборе аэратора требуется обратить внимание на ряд факторов
Образцы
Давайте исследуем несколько устройств от разных производителей и попробуем понять, оправдывают ли какие-то объективные характеристики колоссальный разброс цен между ними.
Польский аналог российского клапана — аэратор Capricorn 110 мм.
Как несложно заметить, производители не приводят ни одной характеристики, которая бы объясняла пяти-, а то и десятикратную разницу в ценах.
Если вдумчиво изучить описание на сайтах производителей, то можно заметить, что клапан от «Остендорф» изготовлен из полипропилена, в то время как материал российского и польского клапанов — поливинилхлорид. Однако особенности полипропилена — большая жесткость и более высокая температура плавления — в нашем случае не дают никаких преимуществ.
Если читателю интересна субъективная оценка — лично я не заметил никакой разницы между отечественными и импортными устройствами в плане качества. Незначительные претензии к поверхности пластика (заусенцы, легко убирающиеся ножом) в расчет можно не брать.
Технические характеристики, диаметры и производители
Важными техническими параметрами устройства являются:
- Диаметр. Выбирается в соответствии с размерами трубы. Диаметр может составлять 5, 7,5 или 11 см. Первые 2 типа устанавливаются на внутриквартирные системы, последний – на стояк. Некоторые клапаны могут размещаться на канализационных элементах разных размеров. Это становится возможным благодаря внедрению ступенчатого патрубка. На трубы нестандартных размеров устанавливаются тройники с вентиляционным клапаном.
- Пропускная способность. Этот параметр отражает объем поступающего в секунду воздуха. На 1 л/с стоков требуется до 25 л/с газа. Производительность клапана может достигать 37 л/с.
В нашей стране можно приобрести вакуумные клапаны, выпускаемые компаниями HL (Австрия), McAlpine (Великобритания), Wavin (Польша), Европласт (Украина), Ostendorf (Германия).
Монтаж
Где и как правильно установить вакуумный клапан на канализацию?
Я позволю себе разбить этот вопрос на две части.
Где
Устройство монтируется в любой точке верхней части канализационной системы как можно ближе к стояку. Желательно, чтобы расстояние от стояка до вакуумного клапана было меньше, чем расстояние от стояка до любого прибора с водяным затвором.
Кроме того, клапан может быть установлен на длинной горизонтальной ветке канализации вблизи крайнего сантехнического прибора.
Наиболее часто вакуумный клапан канализации устанавливается непосредственно на стояке, в раструбе верхнего отвода тройника или крестовины за унитазом.
Как
Единственное требование — обеспечить полную герметичность соединения клапана с раструбом и всех других соединений гребенки (внутренней канализации квартиры) с сантехническими приборами. Я позволю себе немного конкретизировать эту рекомендацию:
- В раструб пластиковой трубы (ПВХ, полипропиленовой) клапан вставляется без дополнительных приспособлений. Герметичность обеспечивается штатным кольцевым уплотнителем раструба. Для того, чтобы упростить монтаж, ее можно смазать жидким мылом;
- Для чугунной трубы придется приобрести резиновую манжету — переходник. При ее использовании инструкция по монтажу чуть сложнее:
Соединения обвязок сантехнических приборов (колен и гофрированных сифонов умывальников, моек и ванн) выполняются с обязательной герметизацией резиновыми манжетами.
Обзор производителей и цен
Среди
наиболее известных производителей подобных устройств можно выделить следующие
компании:
- Hutterer
& Lechner, DN110. Средняя цена составляет около 3000 руб.; - McAlpine.
Стоимость составляет от 400 до 1400 руб в зависимости от конкретной модели.
Наиболее известны модели MRAA1S-CLEAR, MRAA1N и др.; - Ostendorf. Полипропиленовый
прибор, цена которого составит 500 руб.
Существуют и более дешевые модели отечественного производства, стоимость которых не превышает 100-200 руб. Выбор обусловлен необходимостью, спецификой системы и возможностями владельца.
Всё полезное о канализации — gidkanal.ru
Устройство
Конструкция клапана состоит из шестигранного корпуса, полость которых разделена на несколько зон:
- приёмную часть, расположенную до запорного органа. Эта зона предназначена для соединения входного отверстия с трубопроводом сточной системы;
- ограничителя. Обеспечивает беспрепятственный проход сливных вод только в одном направлении и запирает клапан в случае их обратного перемещения;
- систему фиксации запорного устройства с дополнительной функцией ревизионного люка;
- выпускную часть. Она предназначена для обеспечения выхода жидкости из зоны ограничителя и соединения прибора с отводящей магистралью.
