Как составить проект электропроводки в квартире

Проект электроснабжения

Согласование проекта ― вынужденная мера при существенных изменениях электроснабжения объекта. Ведь когда создавалась городская электросеть, был создан ее план. Его нарушение требует корректировок в схемах электроснабжения, а также в плане снабжения потребителей.

Нельзя без согласования выполнять проект. Нужно обращаться в государственные органы или частные компании, обладающие разрешением на проведение согласования. В ином случае, после рейда энергосбыта, можно попасть в серьезные неприятности с уплатой большой штрафной суммы. При этом придется восстанавливать электроснабжение по новой, со всей вытекающей бумажной волокитой, денежными и временными затратами.

Виды согласований и разрешений для нового строительства

Если вам предстоит новое строительство на территории Москвы, в перечень согласований и разрешений будет входить:

• государственная или негосударственная экспертиза проекта (определить, какая именно экспертиза нужна для вашей документации, можно по ГрК РФ);
• разрешение на строительство – выдается Госстройнадзором, дает право приступить к строительным работам;
• согласование работ с ОАТИ (Объединение административно-технических инспекций) – требуется, если возводится особо сложные объекты, либо запланированы опасные виды работ;
• ордера за земляные работы – оформляются в процессе строительства по обращению застройщика, подрядчика;
• заключение о соответствии объекта (ЗОС) – выдается Госстройнадзором после завершения строительства, если подрядчик точно выполнил проект, устранил выявленные нарушения;
• разрешение на ввод в эксплуатацию – выдается Госстройнадзором, если выполненные работы точно соответствуют проекту и законодательству, а объект готов к эксплуатации.

Бесплатные программы для расчета электропроводки

Кроме платных приложений для инженеров-проектировщиков, существует достаточное количество бесплатных программ. Некоторые из них написаны энтузиастами для собственных нужд, а другие создаются как альфа и бета тесты для проектов, что после отладки станут коммерческими продуктами. Также есть приложения, которые написаны для свободного доступа и существующие за счет добровольных пожертвований пользователей, которым программа действительно облегчает процесс работы.

Из полностью бесплатных приложений для ПК, заслуженной популярностью пользователей пользуется программа для автоматизации проектирования электропроводки в доме – «Электрик».

Только основные возможности позволяют выполнять следующие действия:

• Выполнить расчет электроснабжающей линии.
• Подсчитать вероятные потери напряжения на линии.
• Подобрать подходящее сечение проводов.
• Спрогнозировать необходимое количество кабелей (плюс запас).
• Составить схему электропроводки (с учетом мощности электроприборов и ламп освещения) и привязать ее к плану помещения.

Мобильный Электрик – приложение для смартфонов на базе ОС Android – как и большинство программ из Google Play она бесплатная, но периодически будет показывать рекламу. При желании баннеры можно отключить, приобретя лицензию. Функционал «Мобильного Электрика» позволяет выполнять все виды расчетов, которые приходится делать при проектировании разводки квартиры или дома, в чем дополнительную помощь оказывают встроенные калькуляторы и конвертеры, а также справочники, которые доступны в онлайн и офлайн режимах (ПУЭ России, Украины, стандарты NEC 2011 и подобные документы).

Подробно весь функционал расписан на Google Play, где приложение оценено пользователями на 4,6 балла из 5 возможных.

QElectroTech – небольшое, но функциональное десктопное приложение, позволяющее прорисовать проводку для дома или составить схему электронной платы. Программа может устанавливаться на компьютеры с операционными системами Windows, Linux или Mac OS X, имеет интуитивно понятный интерфейс и содержит в себе обширную базу готовых элементов. Если какой-либо детали все-таки нет в каталоге, то просто нарисуйте его самостоятельно – программа сохранит его для дальнейшего использования.

Процесс работы в программе на следующем видео:

Также многие электрики рекомендуют программу 1-2-3 схема – действительно удобное и бесплатное приложение. Существенный недостаток его только в том, что это специализированный инструмент для создания схемы электрощитка для дома – использовать 1-2-3 для создания полноценной схемы электропроводки не получится. Если же использовать программу по назначению, то это очень удобный инструмент, позволяющий выполнить все необходимые расчеты, получить наглядное изображение готового щитка, создать и отправить на печать этикетки для всех его элементов, как того требуют ПУЭ.

Также для подобных задач можно воспользоваться приложениями XL Pro², XL Pro³ от Legrand или Rapsodie от Schneider-electric.

Для чего нужен проект?

Собственно, как и все другие проекты — для точных расчетов и и понимания специфики на будущее. Например, после его составления, вы точно будете знать:

• сколько линий проводки нужно вести по квартире,
• под какую нагрузку рассчитана каждая ветка,
• какие защитные устройства необходимы в щитке,
• за что отвечает каждый автомат.

Будьте уверены: даже если вы занимаетесь электропроводкой самостоятельно, лет через 5 будет не так просто вспомнить, какие потребители «висят» на конкретной линии, и каким автоматом отключить освещение или силовую розетку. Заглянув в документ, всегда можно будет освежить знания.

Этап второй: Составление технического задания и проект электроснабжения

Техническое задание это краткое изложение, что нужно получить от проекта.

По итогам обследования объекта определяем, что:

• Категория электроснабжения квартиры третья;
• Количество щитов – один. Это квартирный электрощит, размещается в прихожей;
• Разводка электропроводки делается скрыто по стенам под слоем штукатурки. Проходы в стенах делаются в трубах ПВХ с уплотнением;
• Все места установки щита, силовых розеток, светильников, бра, выключателей отмечены на схеме квартирной планировки;
• По каждому помещению составляется перечень устанавливаемого оборудования с указанием их мощности;
• Отдельно выделяются электрооборудование, требующее подводки отдельных кабелей питания.

В состав будущего проекта войдут:

– Записка пояснительная;
– Схемы электрическая квартирного щита;
– Схема групп розеточных сетей;
– Схемы групп освещения;
– Схемы распаек (расключение) в распределительных коробках;
– Список оборудования квартиры и необходимых материалов (спецификация).

Задание составлено, можно начинать этапы самого проектирования.

DIALux

Эта функциональная программа создана для проектирования освещения улиц и интерьеров помещений. В интерактивном режиме специалисты могут планировать размещение оборудования, в том числе различных фильтров и окрашенных материалов. Готовые сцены удобно просматривать в виде выполненных с фотографической точностью 3D-моделей.

DIALux позволяет создавать фильмы, имитирующие прогулки по спроектированному пространству. В основе программы лежит надежная и современная технология вычисления необходимых для качественного освещения параметров. Работа с DIALux не вызывает затруднений даже у молодых специалистов. Для них предусмотрены пошаговые инструкции.

Осветительные системы торговых объектов

Эффективное освещение торгового зала – это задача, к выполнению которой должны стремиться не только электромонтажники, но и специалисты, занимающиеся строительством, дизайнерским оформлением и проектированием. Поэтому электроснабжение объектов, имеющих торговое предназначение, состоит не просто в подключении магазина или супермаркета к внешним электрическим сетям, а в выполнении целого перечня узкоспециализированных работ. Это разработка электропроекта, осуществление сложных электротехнических расчетов, монтаж кабельных трасс и основных элементов энергосистемы. А если речь идет о создании осветительных систем, то к этому списку следует добавить составление подробного дизайн-проекта, монтаж осветительных приборов, установку и настройку систем управления освещением.

В настоящее время различают несколько разновидностей торговых осветительных систем:

общее освещение – монтируется в торговых залах и обеспечивает зрительный комфорт для сотрудников и для посетителей (одновременно формирует стиль торгового помещения);
акцентирующая подсветка – система, помогающая привлечь внимание покупателей к определенной группе товаров;
аварийное освещение – монтаж электрических сетей в торговых помещениях предполагает обязательную установку подобных систем (они включаются в работу в случае отключения централизованного электроснабжения и позволяют обеспечивать минимальный уровень освещения в торговых помещениях).

Скрытая и открытая разводка электрики

Не важно, какую схему разводки электрики в квартире в новостройке вы выберете, кабель укладывается либо скрытым, либо открытым способом. При скрытом способе провод прокладывается в стенах либо полу (под штукатуркой) или же в пустотах конструкций из гипсокартона. При скрытом способе провод прокладывается в стенах либо полу (под штукатуркой) или же в пустотах конструкций из гипсокартона

При скрытом способе провод прокладывается в стенах либо полу (под штукатуркой) или же в пустотах конструкций из гипсокартона.

Если способ проводки открытый, то провод прикрепляется на стены или потолок с использованием скоб.

Преимущества скрытого способа:

• Провода не видно.
• Невозможно повредить проводку.
• Даже если возникнет короткое замыкание, толстый слой штукатурки не даст произойти возгоранию, максимум оплавятся провода. При открытом способе проводки может загореться финишное покрытие.
• Легко проводить косметическую отделку.
• Если разводка электрики в новостройке спланирована оптимальным образом и выполнена качественно, то прослужит долгие годы.

Недостатки:

• На создание разводки электрики в новостройке закрытым способом вы потратите много денег и сил. Придется штрабить и отделывать поверхности, а это дополнительные траты.
• Чтобы заменить поврежденный провод, придется изрядно потратиться.
• Скрытая проводка плохо охлаждается. Это значит, что допустимое напряжение ниже (по сравнению с открытой).

Преимущества открытого способа:

• Легкость монтажа.
• Бюджетность.
• Можно быстро изменить схему электрики в новостройке.

Недостатки:

• Интерьер будет испорчен.
• Повышенный риск повреждений проводки.
• Может произойти возгорание.

Проанализируйте преимущества и недостатки обоих способов, прежде чем выбрать подходящий. Однако специалисты рекомендуют делать разводку электрики в новостройке закрытым способом.

Зачем нужен электропроект

Прежде всего, напомним, что с точки зрения ПУЭ квартирная электросеть является электроустановкой и подчиняется общим правилам подключения и эксплуатации электротехнических систем.

Для застройщика или владельца квартиры это означает, что прежде, чем получить допуск на технологическое подсоединение к электрической сети дома, необходимо официально подтвердить два главных фактора:

• совместимость внутренней проводки с внешней электросетью (по мощности и по уровню защищённости от коротких замыканий);
• безопасность для людей, которые будут проживать в квартире (электротехническую и пожарную).

Кроме этого, частные потребители электроэнергии, как правило, подключаются к распределительной электросети через счётчики электроэнергии, а это означает, что подключение нужно согласовывать ещё в одной инстанции – в энергосбытовой компании.

Вместе с тем, на сегодняшний день действует несколько правительственных постановлений (№ 334 от 2009 года и №640 от 29.07.2013), согласно которым проектная документация для электросети квартиры не подлежит согласованию в сетевой компании. Согласование электропроекта в Ростехнадзоре также не требуется.

Теоретически, это означает, что в отношении квартир действует упрощённый порядок присоединения, поэтому для подключения к силовой линии достаточно получить разрешение управляющей компании и заключить договор с Энергосбытом. В первом случае необходимо предоставить однолинейную схему электроснабжения квартиры, во втором – схему подключения приборов учёта.

Но на практике, каждая из проверяющих инстанций требует документацию, соответствующую общепринятым стандартам, любое отклонение от которых будет расцениваться как повод для отказа в рассмотрении заявки.

Нужен ли проект электроснабжения, стоит или нет начинать конфликт с УК и Энергосбытом, настаивая на правильности самостоятельно рассчитанных схем – личное дело каждого, но сложность электросетей современных квартир уже давно перешагнула тот уровень, когда профессиональное проектирование не просто желательно, но и необходимо.

В каких случаях проект необходим? Когда можно обойтись?

Проект электрической сети – неотъемлемая часть документов на помещение или здание в целом. По сути, для проверки его может затребовать любой компетентный контролирующий орган и сравнить с действительным расположением оборудования, прокладкой электрической сети и т. д.

Чтобы избежать проблем с такого рода проверками, есть несколько вариантов:

• если здание строилось с нуля под определенные нужды, то у собственника обязательно должен быть проект электроснабжения, по которому выполнена проводка. Иначе при вводе в эксплуатацию обязательно возникли бы проблемы;
• при переоборудовании здания или помещения под свои нужды, которое влечет изменения в электроснабжении, тоже лучше составить проект – это и от проверок убережет, и поможет пересмотреть выделяемую мощность – возможно, той, которая есть, для развития магазина, склада или чего-то еще, будет недостаточно;
• если планируется капитальный ремонт, причем план сети и потребляемая мощность окажутся неизменными, а нужна только замена кабелей и оборудования, то от выполнения проекта можно отказаться.

Выбор электропроводки

Перед тем как самому провести электропроводку в частном доме стоит побеспокоится и о расчете ее сечения. Ведь именно от этого фактора зависит ее долговечность и пожарная безопасность. Особенно актуален данный вопрос для домов из горючих материалов.

• Согласно п.7.1.34 ПУЭ в жилых домах с 2001 года следует применять только медные кабели и провода. До этого допускались провода из алюминия, которые часто можно встретить в старых домах.
• Что касается сечения проводов, то оно должно выбираться исходя из нагрузки на групповой линии. Но дабы не делать массу расчетов и упростить выбор, можно исходить из номинальных параметров групповых автоматов.
• Кроме того, при выборе сечения проводки следует учитывать способ прокладки проводов. Ведь теплоотдача для проводов, проложенных скрытым и открытым способом разная. В связи с этим хоть и незначительно, но в зависимости от нагрузки их сечение отличается.
• Выбор производим по табл.1.3.4 ПУЭ. Кроме нагрузок и способа прокладки она учитывает и такой параметр как вид провода.

Таблица выбора сечения медного провода

Но как бы не была выбрана электропроводка самому в частном доме следует помнить, что сечение должно быть не меньше приведенного в табл. 7.1.1 ПУЭ. Для групповых линий она должна быть не менее 1,5 мм2.

Об особенностях разработки электропроектов для новых квартир и домов

С теоретической точки зрения проект электроснабжения квартиры в новостройке делать не обязательно. На момент написания статьи в законе Российской Федерации отсутствует прямая формулировка, обязывающей владельца квартиры выполнять все этапы разработки электропроекта. Но на практике, большинство управляющих компаний не выдают свидетельство о собственности без предоставления соответствующей электротехнической документации.

Оспорить это требование можно, но с большими потерями времени. Также рекомендуем учесть, что электропроводка современной квартиры или коттеджа является весьма сложной системой, поэтому предварительное проектирование в данном случае не только желательно, но и необходимо.

Проект электроснабжения квартиры и частного дома. Заказать в Москве

Группа Компаний «Фундамент» предлагает вашему вниманию услуги по электропроектированию и согласованию электропроекта.

В состав услуг входит подготовка документов, которые в полной мере характеризуют схему электричества жилого помещения, согласование проекта в госорганах. Проект электроснабжения включает в себя расчеты количества, типа и сечения кабелей и проводов, схемы монтажа и схемы электроснабжения.

Также, в нем содержится подробная информация об используемых расходных материалах, способах прокладки и монтажа и многое другое. Электропроект необходим при подключении объекта к электросетям, либо при его капитальном ремонте. Группа Компаний «Фундамент» обладает всеми необходимыми ресурсами для выполнения электропроектных работ любой сложности.

В рамках этой услуги наша компания осуществляет следующие работы:

• Проектирование электроснабжения;
• Проектирование слаботочных систем;
• Согласование электропроекта в «МосЭнергоНадзоре»;
• Получение разрешения на присоединение мощности в сети «МосЭнергоНадзора»;
• Вызов электролаборатории и составление технического отчёта;
• Заключение договора на электроснабжение с МосЭнерго;
• Получения акта разграничения балансовой ответственности;
• Вызов инспектора и получение акта допуска электроустановки в эксплуатацию;
• Переоформление документации при смене владельца;

Стоимость разработки проекта электроснабжения

Стоимость проекта170руб. за м2

Исполнительная схема100руб. за м2

Согласование в МосЭнергоНадзоре15тыс. руб.

Согласование в УК10тыс. руб.

Минимальная стоимость электропроекта 17 000 руб., исполнительного проекта (схемы) — 8 000 руб.
Стоимость приведена для объектов, на которых ремонт производит ГК «Фундамент».

Для всех остальных объектов стоимость инженерных проектов составляет: 300 руб/м2 (но не менее 30 000 руб.).
Исходные данные для проектирования предоставляет Заказчик.

Составление ТЗ (при необходимости) оплачивается отдельно.

Сроки разработки проекта по электрооборудованию до 10 дней. Предоплата: 100%. Стоимость срочной разработки проекта с согласованием (до 3-х дней): наценка 50%.

Состав проекта электроснабжения

• Пояснения к проекту;
• Расчетные однолинейные схемы групповых щитов;
• Планы силовых распределительных электросетей;
• Планы групповых осветительных электросетей;
• Система уравнивания потенциалов;
• План расположения оборудования протечки воды;
• Ведомость ссылочных документов;
• Спецификация материалов и оборудования по желанию клиента.

Документы, необходимые для разработки электропроекта квартиры и частного дома

Разработка электропроекта осуществляется в соответствии с дизайном интерьера помещения, что обеспечивается слаженной работой проектного подразделения с дизайн-студией Группы компаний «Фундамент».

Для начала работ по проектированию электрообеспечения нужны следующие документы:

• Технические условия (предельная мощность тока, поступающая на дом, коттедж и т.п.);
• Акт разграничения балансовой принадлежности и ответственности за эксплуатацию электроустановок;
• Дизайн-проект объекта или поэтажные планы дома;
• Списки потребителей электрической энергии.

Загрузить пример проекта электрооборудования квартиры

Помимо электропроекта, Группа Компаний «Фундамент» готова разработать проекты инженерных сетей всех видов: отопление, вентиляция, кондиционирование и т.п.

Нормативные документы

Все стройматериалы и деятельность строителей регламентируется правилами и требованиями, у них есть название, а это ГОСТ и СНиП. Так же к электрике в домах и других сооружениях применяют Правила Устройства Электроустановок. В этом документе прописаны требования к электрооборудованию.

Электрика в доме должна быть подключена к напряжению, только после того как пройдёт  проверка на наличие короткого замыкания.

Если решили сделать проводку в своём доме или квартире самостоятельно, то хорошо изучите требования, которые к ней предъявляются.

Главное учтите такие детали электрической проводки, как распределительные коробки, выключатели, счётчики и розетки должны быть в зоне быстрого доступа.

Электропроводку в доме монтируют своими руками быстро, но необходимо помнить, что проводка очень капризна с точки зрения безопасности. При определённых знаниях всех норм можно придержаться. Так выключатели по ПУЭ  необходимо монтировать на уровне от 0,6 до 1,5 метров от пола.

Кабель, который должен подходить к выключателю, располагают сверху. На уровне от 0,5 до 0,8 метров от пола располагают розетки, это необходимо для безопасности в случае затопления дома. От газовой, электрической плит, труб и отопительных радиаторов розетки должны быть на расстоянии примерно 0,5 м.

Провода к розеткам всегда подходят снизу вверх, вот так проводят установку электрики в доме своими руками. В комнате на каждые шесть квадратных метров должна быть 1  розетка, исключением будет кухня, так как в ней устанавливают столько розеток, сколько нужно.

Монтаж розеток в туалете нельзя, а в ванной монтаж розеток разрешается (при наличии развязки через трансформатор). Трансформатор устанавливают вне ванной комнаты. До того как вы начнёте монтаж электропроводки необходимо составить её план, на плане необходимо разметить расположение проводки в стенах

Важно размещать провода либо по горизонтали, либо по вертикали

Проводка должна быть расположена вдали от балок перекрытий, труб. К примеру, электропроводка от балок и карнизов должна быть расположена на расстоянии от 5 до 10 см. От потолка необходимо выдержать расстояние в 15 см, от поверхности пола от 15 до 20 см. Розетки от окон и дверей должны быть на расстоянии 10 сантиметров. Скрытая или наружная электропроводка не должна прикасаться к частям конструкций выполненных из металла.

Если провода проводки идут параллельно друг другу, то расстояние между ними должно быть не менее 3-х миллиметров. А лучше всего каждый провод пометить в гофру или отдельный короб. Вот так происходит монтаж электрики в деревянном доме своими руками.

Для соединения и разводки проводов используют специальную распределительную коробку. Места соединения проводов обязательно изолируют, и не соединяйте медные провода с алюминиевыми проводами.

Если вы собрались производить установку электропроводки из медного провода, то устанавливайте ее только из медного. Болтовыми соединениями ко всем приборам  прикрепляют заземление и провода нуля.

 Если учесть все правила и нормы, то все схемы соединений можно составить своими руками.

Состав проекта электроснабжения дома

Профессиональный проект электрики коттеджа состоит из следующих обязательных частей:

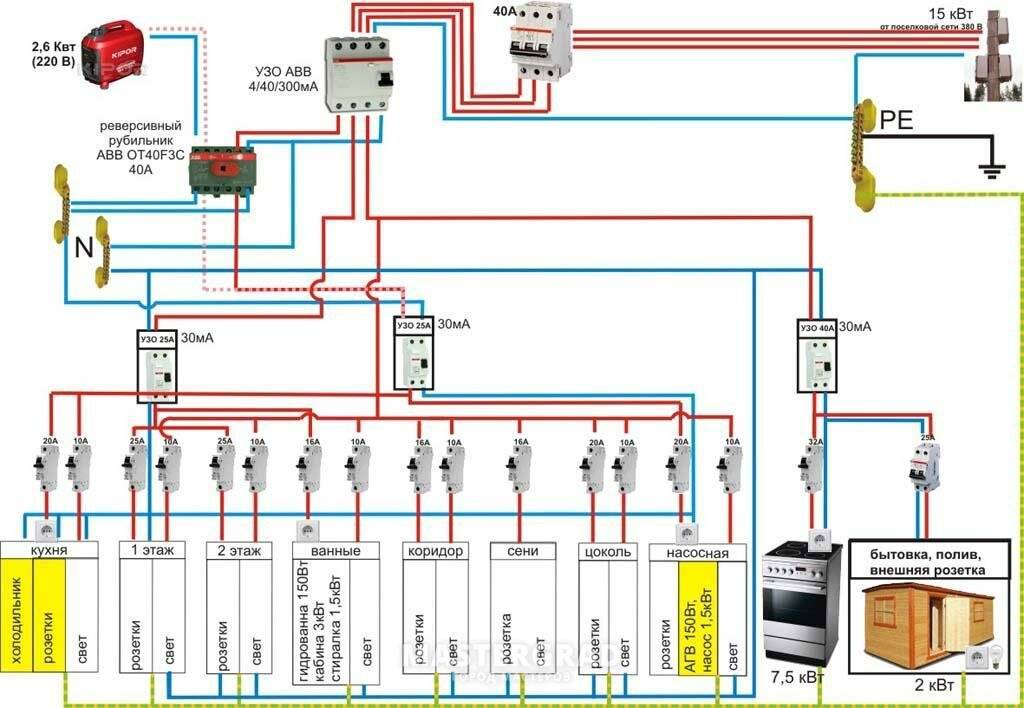

• Однолинейная электрическая схема
• Поэтажный план установки электрооборудования (розетки, выключатели, светильники и пр.)
• Схема включения стабилизирующего и автономного электрогенерирующего оборудования
• Схема подключения внешних хозяйственных строений
• Расчетная часть (общий типовой электротехнический расчет, расчет заземления и молниезащиты)
• Спецификация
• Смета

При наличии внешнего воздушного или подземного ввода проектная документация в части присоединения к общей энергетической сети выполняется отдельно.

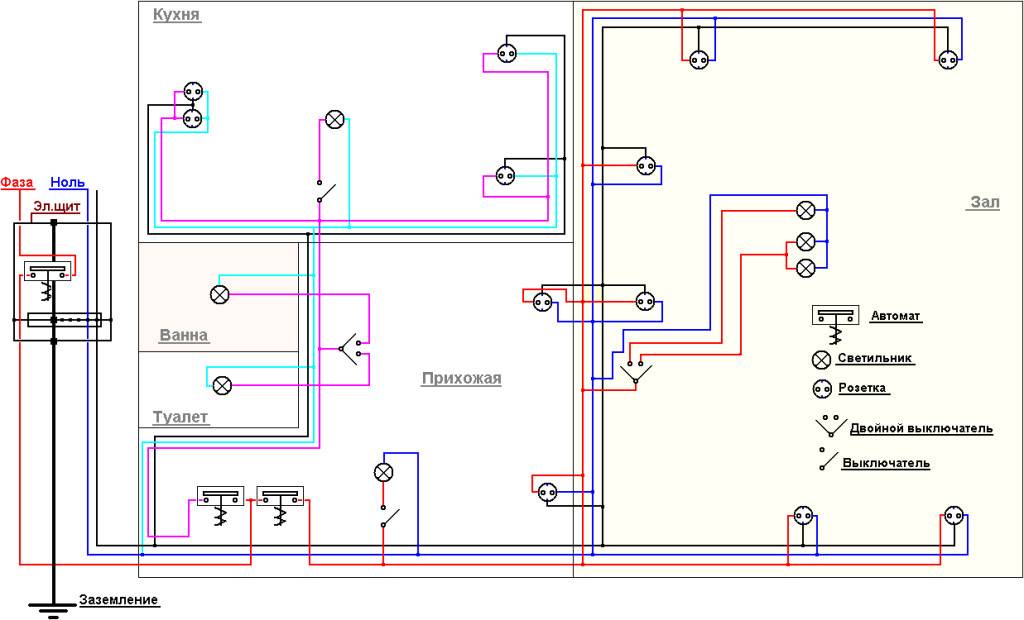

Планирование разводки электрики в новостройке

Не хотите, чтобы во время использования бытовой электротехники сеть перегружалась? Чтобы избежать дополнительного штрабления стен, профессионалы советуют, прежде чем приступать к монтажным работам, разработать схему разводки электрики в квартире в новостройке. Схематично разводка и подключение изображены ниже.

Схему разводки электрики в новостройке делают так: сначала на чертеже отмечают осветительные приборы, мощную электротехнику. Затем, подсчитав примерную мощность, подбирают схему разводки проводников, определяют сечение кабеля, выбирают защитные автоматы.

Силовой блок

Сюда относится бытовая электротехника, которая потребляет много электроэнергии, например духовка, электропечь, бойлер, сплит-система. Чтобы подсоединить технику к сети, проводят отдельно линию повышенной мощности, которую защищают с помощью автоматов. Только так можно обеспечить должную безопасность использования бытовых приборов в жилище. Кроме того, если потребуется провести ремонт электросети, вы легко и быстро сделаете это.

Осветительный блок

Как может быть спроектирована осветительная часть:

• одна группа;
• 2-3 группы осветительных приборов.

Первый способ подходит для маленьких комнат, где нагрузка на сеть будет небольшой. Второй тип схемы применяется чаще всего. Схема подключения нескольких групп изображена ниже.

Когда в помещении, помимо осветительных приборов, будут размещены блоки питания, трансформаторы, подсоединять их следует через отдельный электроконтур с использованием индивидуального защитного автомата.

Крупногабаритная электротехника

Кухонная зона — именно здесь размещается больше всего электротехники. И чаще всего электроприборы работают, даже когда вы ими не пользуетесь (например, холодильная камера, электроплита, хлебопечка и так далее). Чтобы они функционировали исправно, а электросеть не перегружалась, проложите отдельную линию. При этом кабель должен быть с большим сечением, а защитный автомат нужно взять такой мощности, чтобы он выдерживал максимальное напряжение для ваших условий.

Как рассчитывается мощность электропотребления

В самой заявке необходимо будет указать следующие сведения:

• целевое назначение объекта
• фактическое местонахождение и юридический адрес
• время ввода объекта в эксплуатацию
• расчет прогнозируемой мощности

На последнем пункте остановимся подробнее, именно здесь появляются сложности. Речь идет о наиболее активной электрической мощности, позволяющей всему производственному и бытовому оборудованию работать в штатном режиме без перегрузок. В этом пункте прописывается одна из трех категорий надежности электроснабжения

Важно рассчитать этот показатель как можно точнее

На начальном этапе важной задачей является выведение величины расчетной мощности. То есть ожидаемой мощности на соответствующем уровне электроснабжения

Исходя из него, подбирается электрооборудование.

При определении расчетной мощности учитывается несколько факторов. Например, сезонность нагрузки на электросеть и целесообразность поддержания максимального уровня мощности.

Расчетная (максимальная) мощность выводится как установленная мощность, умноженная на коэффициент спроса. Исходный показатель складывается из мощностей всех приборов и оборудования, которые будут эксплуатироваться на объекте. Учитывается все, начиная от количества лампочек, компьютеров, принтеров, кондиционеров до производственных установок, нужна ли в офисе или цехе тепловая завеса и так далее.

Прикинуть общую сумму не составляет труда. В открытых источниках есть данные о потреблении электричества типовым оборудованием.

Что такое коэффициент использования (коэффициент спроса)? Его значение определяет степень потребности объекта в полной мощности. Проще говоря, оборудование не будет круглые сутки работать с полной отдачей. Диапазон коэффициентов представлен в специальных таблицах (или в DDECAD), разработанных на основании статистических данных. Например, коэффициент спроса на рабочее освещение конференц-зала или спортзала составляет 1, тогда как у кинотеатра он может быть 0,5, для стандартного офиса – 0,7-0,75.

Помноженный на установленную мощность, коэффициент спроса дает искомое значение величины расчетной мощности.

Для чего нужна предварительная схема разводки

На данный момент уже достаточно сложно самостоятельно выполнить разводку без особых умений. Поэтому для работы рекомендуется нанимать мастера. В случае, если нужно создать разводку электропроводки в новой квартире, желательно построить план, в котором будут указаны важные детали, касающиеся проводки.

Схема электропроводки однокомнатной квартиры с электроплитой

Это достаточно практично выполнить перед началом монтажа. Главные элементы, связанные с сетью:

• розетки;
• включатели;
• осветительная группа;
• УЗО.

Электрик обязан построить схему с учетом всех особенностей помещения и фантазий клиента. Главная задача электрика заключается в том, чтобы поделить провод на разные линии, которые будут правильно работать. Данная цель требует верного распределения нагрузки, а также организации УЗО.

Перед построением плана проводки желательно изучить нюансы и указания всех деталей в электросети

Предохранители от скачков напряжения, которые находятся в электрическом щите, будут самой важной деталью разводки. От их правильного подключения зависит электропитание всей сети. Кабели, подводящие электрический ток к разнообразным местам, должны быть грамотно выбраны

Сечение у них бывает разное. Ниже описаны правила, по каким группам можно разделить проводку в квартире. Ими пренебрегать нельзя, именно от группировки зависит работоспособность приборов

Кабели, подводящие электрический ток к разнообразным местам, должны быть грамотно выбраны. Сечение у них бывает разное. Ниже описаны правила, по каким группам можно разделить проводку в квартире. Ими пренебрегать нельзя, именно от группировки зависит работоспособность приборов.

Группировка проводов
