Как рассчитать количество секций радиатора отопления
Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.
На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.
Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.
Расчет на основании площади помещения
Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:
Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:
- На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
- На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
- Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
- Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.
Ниша снизит энергоотдачу радиатора на 5 %
Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.
Экраны на радиаторах — это красиво, но они заберут до 15% мощности
Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.
Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.
Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.
Каждое помещение просчитывается отдельно
Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.
Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.
Расчет количества секций в радиаторах, исходя из объема помещения
Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.
Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:
16 × 2,5= 40 куб.м.
Далее нужно найти значение тепловой мощности, это делается следующим образом
41 × 40=1640 Вт.
Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:
1640 / 170 = 9,6.
После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.
Существуют также некоторые особенности:
- Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
- Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
- При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
- Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.
Вычисления в зависимости от типа отопительных приборов
При выборе модели учитывайте, что тепловая мощность зависит от материала, из которого они сделана. Методы вычисления размеров секционных батарей не отличаются, а вот итоги выйдут разными. Есть среднестатистические значения. На них и стоит ориентироваться, выбирая оптимальное число отопительных приборов. Мощности отопительных приборов с секциями в 50 см:
- батареи из алюминия — 190 Вт;
- биметаллические — 185 Вт;
- чугунные приборы обогрева — 145 Вт;
Таблица для расчета количества секций батареи
Чтобы правильно рассчитать радиаторы отопления по площади комнаты, важно знать не только мощность, но и сколько квадратов обогревает одна секция, значение этого параметра зависит от металла:
- алюминий — 1,9-2 м кв.;
- алюминий и сталь — 1,8 м кв.;
- чугун — 1,4-1,5 м кв;
Вот пример вычисления количества секций алюминиевых радиаторов отопления. Допустим, что размеры комнаты 16 м. кв. Выходит, что на помещение такого размера нужно 16м2/2м2 = 8 шт. По такому же принципу считайте для чугунных или биметаллических приборов
Важно только точно знать норму — приведённые выше параметры верны для моделей высотой в 0,5 метра
Виды радиаторов отопления
На данный момент выпускаются модели от 20 до 60 см. Соответственно площадь, которую способна обогреть секция, будет отличаться. Самые маломощные модели — бордюрные, высотой в 20 см. Если вы решили приобрести тепловой агрегат нестандартных размеров, то в вычислительную формулу придётся вносить корректировку. Ищите необходимые данные в техпаспорте.
При внесении корректировок стоит учитывать, что размер батарей напрямую влияет на теплоотдачу. Следовательно, чем меньше высота при той же ширине, тем меньше площадь, а вместе с ними и мощность. Для верных подсчётов найдите соотношение высот выбранной модели и стандартной, а уже с помощью полученных данных подкорректируйте результат.
Расчитываем, насколько сильно должна греть батарея
Допустим, вы выбрали модели высотой 40 см. В этом случае расчёт количества секций алюминиевых радиаторов отопления на площадь комнаты будет выглядеть следующим образом:
- воспользуемся предыдущими подсчётами: 16м2/2м2 = 8штук;
- посчитайте коэффициент 50см/40см = 1,25;
- подкорректируйте вычисления по основной формуле — 8шт*1,25 = 10 шт.
Расчёт количества радиаторов отопления по объёму начинается в первую очередь со сбора необходимой информации. Какие параметры нужно учесть:
- Площадь жилья.
- Высота потолков.
- Число и площадь дверных и оконных проёмов.
- Температурные условия за окном в период отопительного сезона.
Теплопотери
Нормы и правила, установленные для мощности отопительных проборов, регламентируют минимально допустимый показатель на кв. метр квартиры — 100 Вт. Расчёт радиаторов отопления по объему помещения будет более точен, чем тот, в котором за основу берётся только длина и ширина. Итоговые результаты корректируются в зависимости от индивидуальных характеристик конкретного помещения. Делается это посредством умножения на коэффициент корректировки.
При вычислении мощности отопительных приборов берётся среднестатистическая высота потолков — 3 м. Для квартир с потолком 2,5 метра этот коэффициент составит 2,5м/3м = 0,83, для квартир с высокими потолками 3,85 метров — 3,85м/3м = 1,28. Угловые комнаты потребуют внесения дополнительных корректировок. Итоговые данные умножаются на 1,8.
Расчёт количества секций радиатора отопления по объему помещения должен проводиться с корректировкой, если в комнате одно окно большого размера или сразу несколько окон (коэффициент 1,8).
Радиаторы отопления с нижним подключением
Нижнее подключение также потребует внести свои корректировки. Для такого случая коэффициент составит 1,1.
В районах с экстремальными погодными условиями, где зимние температуры достигают рекордно низких показателей, мощность должна быть увеличена в 2 раза.
Пластиковые стеклопакеты, наоборот, потребуют корректировку в сторону уменьшения, за основу берётся коэффициент 0,8.
В выше приведённых данных приведены усреднённые значения, поскольку не были дополнительно учтены:
- толщина и материал стен и перекрытий;
- площадь остекления;
- материал напольного покрытия;
- наличие или отсутствие утеплителя на полу;
- занавески и гардины в оконных проёмах.
Расчет по площади помещения
Простейший способ расчета выполняется в зависимости от площади требующей отопления комнаты. Такой расчет количества радиаторов отопления выполняется по определенным стандартам – в частности, изначально предполагается, что потолки располагаются на высоте около 2,5 м. Чтобы выполнить приблизительный расчет, нужно принять следующее: на один квадратный метр площади требуется 0,1 кВт энергии.
В итоге получается примитивный расчет радиаторов отопления:
- Предположим, что площадь комнаты составляет 20 кв.м.;
- Площадь умножается на 0,1 кВт;
- Проведенное в одно действие вычисление показывает, что для отопления данной комнаты требуется 2 кВт тепла.
На этом вычисления не заканчиваются, ведь их цель заключается в том, чтобы подобрать оптимальное количество секций радиаторов. Чтобы продолжить расчет мощности радиаторов отопления по площади, нужно узнать, какова теплоотдача одной секции батареи, выбранной для установки. В примере будет рассматриваться секция с теплоотдачей в 0,17 кВт.
Методика расчета проста – суммарная мощность, необходимая для прогрева комнаты, делится на мощность одной секции батареи:
2 кВт / 0,17 кВт = 11,76.
Рассчитанное значение нужно округлять до целых значений в большую сторону. В том случае, если помещение имеет хорошую теплоизоляцию, можно округлять и в меньшую сторону. В любом случае, нужно учитывать тепловые потери, которые имеются в каждой конкретной ситуации – например, балконы и расположенные в углах здания комнаты в подавляющем большинстве случаев теряют гораздо больше тепла. Если радиаторы будут маскироваться, то потери тоже возрастут. При таких условиях лучше увеличить расчетное количество тепла примерно на 20%.
Как способ подключения и место установки влияют на мощность
Теплоотдача радиатора зависит от типа подключения. Самый оптимальный вариант — диагональный, когда прямая труба подсоединяется к верхней части батареи, а обратная — к нижней с другой стороны. В этом случае потерь нет.
Если трубы поменять местами, потребитель недополучит 20 % энергии. При подключении магистралей с одной стороны (прямая — вверху, обратная — внизу) теряется 3 % мощности, а при зеркальной врезке (трубы меняют местами) наблюдаются самая большая недодача тепла — 22 %.
Заграждающие элементы тоже являются барьером на пути движения нагретого воздуха. Сетчатый экран с разрывом у пола до 1/3 высоты задерживает от 5 до 7 %. Сплошная защита отбирает до четверти тепла. Подоконник, частично нависающий над подключающим устройством, снижает теплоотдачу на 4-5 %, перекрывающий радиатор полностью — на 7-8 %.
Как точно рассчитать количество радиаторов отопления?
За основу методики взята формула (1) с коэффициентами, учитывающими климатические особенности местности и параметры конструкций здания, от которых зависят теплопотери в рассчитываемом помещении.
Количество секций радиатора N при точном расчете определяется по формуле (5):
N = K1 х K2 х K3 х K4 х K5 х K6 х K7 х K8 х K9 х K10 х (100 х S)/Q (5)
- N — количество секций (с округлением до ближайшего целого числа);
- S — площадь комнаты, м²;
- Q —тепловая мощность одной секции, Вт.
- K1…K10 поправочные коэффициенты.
К1 – на число внешних стен в помещении
Коэффициент К1 равен:
- 0,8 – помещение внутреннее;
- 1,0 – комната с одной наружной стеной;
- 1,2 – помещение угловое — две перегородки с улицей;
- 1,4 – три стены на улицу.
К2 – на ориентацию по сторонам света
От расположения наружных перегородок в помещении зависит степень их нагрева солнечными лучами. Коэффициент К2 равен:
- 1,1 – наружные стены ориентированы на восток или север;
- 1,0 – стены комнаты «смотрят» на запад или юг.
К3 – на степень утепленности стен
От характеристик утеплителя зависит термическое сопротивление стены, влияющее на теплопотери помещения. Коэффициент К3 равен:
- 1,27 – наружная стена не утеплена;
- 1,0 – перегородки комнаты в два кирпича без утеплителя;
- 0,85 – стена с утеплителем, расчетное значение термического сопротивления всей стены соответствует нормам по СНиП.
Проверка соответствия нормам СНиП термического сопротивления стены, как многослойной конструкции, выполняется в следующей последовательности:
- Для каждого слоя рассчитывается свое термическое сопротивление Ri по формуле (6):
Ri = h / λ (6)
- h – толщина слоя, м;
- λ – коэффициент теплопроводности одного слоя.
- Полученные значения сопротивлений всех слоев суммируются.
- Вычисленная сумма сравнивается с нормированным значением для данной местности.
К4 – на особенности климатических условий региона
Этот коэффициент зависит от того, в какой климатической зоне расположен дом. В зависимости от средней температуры Tср за пять самых холодных зимних дней коэффициент К4 равен:
- 1,5: Тср ≤ -35°C;
- 1,3: -30 °C ≥Тср > -35 °C;
- 1,2: -25°C≥ Тср > -30 °C;
- 1,1: -20°C≥ Тср > -25 °C;
- 1,0: -15°C≥ Тср > -20 °C;
- 0,9: -10°C≤ Тср > -15 °C;
- 0,7: Тср > -10 °C.
К5 – коэффициент высоты потолков
В зависимости от высоты Н потолков помещения величина коэффициента К5 равна:
- 1,0: H < 2,7 м;
- 1,05: 2,7 м ≤ H < 3,0 м;
- 1,1: 3,0 м ≤ H < 3,5 м;
- 1,15: 3,5 м ≤ H < 4,0 м;
- 1,2: H ≥ 4,0 м.
К6 – на тип помещения, расположенного выше
Величина коэффициента К6 равна:
- 1,0 – сверху комнаты — неутепленный чердак или крыша;
- 0,9 – выше помещения — утепленный чердак;
- 0,8 – верхнее помещение — отапливаемое.
К7 – на виды установленных окон
В зависимости от вида остекления коэффициент К7 равен:
- 1,27 – деревянные окна с двойным остеклением;
- 1,0 – пластиковые или деревянные окна современной конструкции с однокамерным стеклопакетом;
- 0,85 – окна со стеклопакетом, число камер больше одной.
К8 – на площадь остекления
Расчет коэффициента К8:
- Вычисляют суммарную площадь всех окон в комнате.
- Делят полученное число на площадь помещения, получают приведенное значение Sпр.
В зависимости от величины Sпр величина коэффициента К8 равна:
- 0,8: 0
0,1;пр - 0,9: 0,11
0,2;пр - 1,0: 0,21
0,3;пр - 1,1: 0,31
0,4;пр - 1,2: 0,41
0,5.пр
К9 – на схему подключения радиаторов
Значение коэффициента К9 равно:
- 1,0: диагональное подключение, труба подачи вверху, труба обратки внизу;
- 1,03: одностороннее подключение, теплоноситель движется сверху вниз;
- 1,13: прибор отопления подключен по нижним отверстиям, труба подачи входит в радиатор с одной стороны, труба обратки выходит с другой;
- 1,25: диагональное подключение, труба подачи внизу, труба обратки вверху;
- 1,28: одностороннее подключение, теплоноситель движется снизу вверх;
- 1,28: труба подачи и обратки снизу прибора отопления рядом друг с другом (в специальном фитинге).
К10 – на степень открытости установленных батарей
В зависимости от закрытия прибора отопления подоконником или экраном значение К10 равно:
- 0,9: подоконник сверху радиатора и экран отсутствуют;
- 1,0: сверху прибора расположена полка или подоконник;
- 1,07: радиатор утоплен в стеновой нише;
- 1,12: имеется подоконник и экран;
- 1,2: прибор полностью закрыт декоративной панелью.
Калькулятор расчета количества секций радиаторов отопления
В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы
Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них
Калькулятор расчета количества секций радиаторов отопления
В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.
Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.
Некоторые разъяснения по работе с калькулятором
Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.
В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты, которые и внесут необходимые коррективы, учитывающие различные нюансы.
Площадь помещения – хозяевам известна.
Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют.
Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда.
Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий.
Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года.
Степень степенности стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов.
Немалые теплопотери происходят через перекрытия – полы и потолки
Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали.
Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна.
Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать.
Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене.
Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления
В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.
В расчетное значение уже заложен необходимый эксплуатационный резерв.
Что необходимо еще знать про радиаторы отопления?
При выборе этих приборов теплообмена следует учитывать ряд важных нюансов. Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным . алюминиевым и биметаллическим радиаторам отопления.
Расчет мощности
От чего она зависит
- Площадь помещения – чтобы радиатор эффективно обогревал заданный объем, у него должна быть определенная теплоотдача, которая напрямую зависит от количества входящих в него секций. Рассчитывается мощность стандартным путем: 1 кВт – на 10 м² помещения, соответственно – на 1 м² потребуется 100 Вт.
Таблица мощности чугунных радиаторов отопления в зависимости от модели
Теперь инструкция рекомендует определить площадь самого помещения и подсчитать, какой теплоотдачей должен обладать радиатор для поддержки установленной температуры воздуха.
- Факторы – однако, не все так просто, и приведенный выше расчет является примерным, следует учитывать различные нюансы, влияющие на теплопотери:
| Контакт двух стен с улицей | В данном случае потери тепла будут возрастать, поэтому мощность отопительного прибора или приборов должна быть выше средней. |
| Дверные и оконные проемы | Влияют на проникновение в помещение наружного воздуха. Играет также роль и материал, из которого они изготовлены. |
- Чтобы узнать теплоотдачу одного отопительного прибора, следует знать мощность секции чугунного радиатора МС 140 и сложить их количество. Данный показатель у большинства производителей стандартен и равен 150 Вт, но в зависимости от формы и качества прибора, он может незначительно разниться.
Вид чугунного отопительного прибора МС-140
Теплоноситель
Еще одним показателем, который требуется учитывать, является температура циркулирующей жидкости.
Поэтому в стандартной мощности секции учитывается два температурных показателя:
- внутрикомнатный режим;
- температура внутри системы отопления, зависящая от степени нагрева теплоносителя.
Трехканальные модели ЧМЗ
Мощность тепловой энергии определяется путем разницы между этими показателями. И если при температуре теплоносителя, равном 70 °С, разница составила 50, можно сказать – мощность 1 секции чугунного радиатора МС 140 именно 150 Вт.
Прежде всего, это связано с тем, что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении будет всегда поддерживаться на уровне 20°С. К тому же, нагрев теплоносителя происходит с учетом свойств чугуна, не отличающиеся высокими показателями теплоотдачи.
Простой способ вычисления
Если с расчетами все сложно, можно прибегнуть к более простому способу и воспользоваться многолетним опытом тем, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² потребуется 10-секционный радиатор.
Однако следует учесть, что при этом в комнате должно быть одно окно. На каждое последующее нужно будет прибавлять еще секции, количество зависит от конструкции самого оконного проема, материала, из которого он изготовлен, количество камер в стеклопакете и прочих факторов. Но, как правило, добавляется еще 1 или 2 секции, в результате цена оборудования увеличивается.
Теплоотдача зависит напрямую от выбора места установки прибора

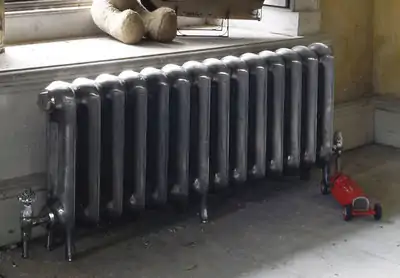

Основные качества радиаторов из чугуна
Выделение тепла отопительными приборами производится двумя способами:
- конвекцией;
- лучистой энергией.
Они способны создавать тепловую завесу, поэтому их и рекомендуется устанавливать под окнами, откуда и поступает холод.
Впрочем, мощность одной секции чугунного радиатора МС 140 – это не основной показатель надежности устройства. К примеру, алюминиевые и биметаллические радиаторы отличаются большей теплоотдачей, однако у них срок службы гораздо меньше.
Возможно, это и стало причиной того, что чугунные модели до сих пор пользуются спросом. Согласитесь, ни в одном старинном здании не встретить алюминиевых батарей, зато чугунных, установленных еще в прошлые столетия, сколько угодно.
Мнение многих людей сходится в том, что большое количество теплоносителя, требуемого для них, очень неэкономично и приводит к перерасходу энергии, требуемой на его обогрев. Но это всего лишь заблуждение, чем больше в устройстве содержится теплоносителя, тем сильнее он отдает тепло.
Новые модели легко вписываются в любой интерьер и украшают его
Кроме этого, если по каким-либо причинам подача теплоносителя прекращается, чугунная батарея еще долгое время будет сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды, которая в нем содержится. Единственный недостаток приборов заключается в их высокой инертности, которая способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.
Корректировка результатов
Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.
Количество радиаторов зависит от величины потерь тепла
Окна
На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:
- соотношение площади окна к площади пола:
- 10% — 0,8
- 20% — 0,9
- 30% — 1,0
- 40% — 1,1
- 50% — 1,2
- остекление:
- трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
- обычный двухкамерный стеклопакет — 1,0
- обычные двойные рамы — 1,27.
Стены и кровля
Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.
Степень теплоизоляции:
- кирпичные стены толщиной в два кирпича считаются нормой — 1,0
- недостаточная (отсутствует) — 1,27
- хорошая — 0,8
Наличие наружных стен:
- внутреннее помещение — без потерь, коэффициент 1,0
- одна — 1,1
- две — 1,2
- три — 1,3
На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).
Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора
Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.
Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.
Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.
Климатические факторы
Можно внести корректировки в зависимости от средних температур зимой:
- -10оС и выше — 0,7
- -15оС — 0,9
- -20оС — 1,1
- -25оС — 1,3
- -30оС — 1,5
Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.
Мощность радиаторов: влияние способа подключения
Тип подсоединения батарей также оказывает воздействие на уровень теплоотдачи. Оптимальным считается вариант, когда отопительный прибор подключается диагональным способом, обеспечивающим поступление воды сверху, что позволяет избежать снижения тепловой мощности.
Наибольшие потери тепловой мощности, способные достигать 22%, происходят при боковом подключении. Остальные способы подсоединения приводят к относительным потерям упомянутой физической величины, что признается средними показателями, в чем можно убедиться посредством обращения к предлагаемому рисунку.
Для однотрубных систем
Указанная выше информация актуальна для систем отопления, характеризуемых как двухтрубные, которые обеспечивают подачу теплоносителя одной температуры на каждую из батарей. Что же касается однотрубных конструкций, то их функционирование основано на другом процессе.
В таких системах каждый последующий радиатор получает все более холодную воду, поэтому расчет количества секций таких отопительных приборов предполагает, что температуру придется пересчитывать несколько раз, что является довольно проблематично. В связи с этим лучше всего произвести вычисление требуемой мощности радиаторов для двухтрубной системы с дальнейшим добавлением секций с учетом снижения тепловой мощности.
Рассмотрим это на примере однотрубной системы, изображенной на схеме, которая имеет в своем составе 6 радиаторов. Такое количество батарей было установлено в зависимости от потребностей при двухтрубной разводке с последующей правкой полученных значений. Если расчет для первого радиатора строился обычным способом, то на втором приходилось учитывать то значение, на котором снизилась мощность, то есть 12 кВт (15–3=12), что составило 20%.
Чтобы компенсировать понесенные потери, пришлось увеличивать количество секций. Прогнозировалось, что потребуется 8 конструктивных элементов батарей, но потеря в 20% внесла корректировку, предполагающую необходимость установки отопительных приборов с 9 или 10 секциями.
При этом такой метод нельзя признать оптимальным, так как соответствие ему может привести к тому, что последняя в ветке батарея приобретет катастрофические размеры. В связи с этим устанавливаются однотрубные системы с запасом мощности, монтируется запорная арматура, а батареи подключаются через байпас для регулировки теплоотдачи.
Остекление, площадь и ориентация окон
На окна может приходиться от 10% до 35% теплопотерь. Конкретный показатель зависит от трех факторов: характера остекления (коэффициент А), площади окон (В) и их ориентации (С).
Зависимость коэффициента от вида остекления:
- тройное стекло или аргон в двойном пакете – 0,85;
- двойное стекло – 1;
- одинарное стекло – 1,27.
Объем тепловых потерь напрямую зависит и от площади оконных конструкций. Коэффициент В рассчитывается на базе соотношения общей площади оконных конструкций к площади отапливаемой комнаты:
- если окна составляют 10% и меньше общей площади комнаты, В = 0,8;
- 10-20% – 0,9;
- 20-30% – 1;
- 30-40% – 1,1;
- 40-50% – 1,2.
И третий фактор – ориентация окон: тепловые потери в комнате, выходящей на юг, всегда ниже, чем в помещении, которое выходит на север. Исходя из этого имеем два коэффициента С:
- окна на севере или на западе – 1,1;
- окна на южной или восточной стороне – 1.
Готовимся к зиме – расчет количества секций радиаторов отопления.
Здесь существует три метода, которые базируются на общих принципах:
- стандартная величина мощности одной секции может варьироваться от 120 до 220 Вт, поэтому берется средняя величина
- для корректировки погрешностей в расчетах при покупке радиатора следует заложить 20% резерв
Теперь обратимся непосредственно к самим методам.
Метод первый – стандартный
Исходя из строительных правил, для качественного отопления одного квадратного метра требуется 100 ватт мощности радиатора. Займемся подсчетами.
Допустим, площадь помещения составляет 30 м², мощность одной секции возьмем равной 180 ватт, тогда 30*100/180 = 16,6. Округлим значение в большую сторону и получим, что для комнаты площадью в 30 квадратных метров необходимо 17 секций радиатора отопления.
Однако, если помещение является угловым, то полученное значение следует умножить на коэффициент 1,2. В таком случае, количество необходимых секций радиаторов будет равно 20
Метод второй – примерный
Данный метод отличается от предыдущего тем, что основан не только на площади помещения, но и на его высоте
Обратите внимание, что метод работает только для приборов средней и большой мощности
При малой мощности (50 ватт и менее) подобные расчеты будут неэффективны ввиду слишком большой погрешности.
Итак, если принять во внимание, что средняя высота помещения равна 2,5 метра (стандартная высота потолков большинства квартир), то одна секция стандартного радиатора способна обогреть площадь в 1,8 м². Расчет секций для комнаты в 30 «квадратов» будет следующим: 30/1,8=16
Снова округляем в большую сторону и получим, что для обогрева данной комнаты нужно 17 секций радиатора
Расчет секций для комнаты в 30 «квадратов» будет следующим: 30/1,8=16. Снова округляем в большую сторону и получим, что для обогрева данной комнаты нужно 17 секций радиатора.
Метод третий – объемный
Как видно из названия, подсчеты в этом методе базируются на объеме комнаты.
Условно принимается, что для обогрева 5 кубических метров помещения нужна 1 секция мощностью 200 ватт. При длине в 6 м, ширине 5 и высоте 2,5 м формула для расчета будет следующей: (6*5*2,5)/5 =15. Следовательно, для комнаты с такими параметрами нужно 15 секций радиатора отопления мощностью 200 ватт каждая.
Если радиатор планируется расположить в глубокой открытой нише, то количество секций нужно увеличить на 5%.
В случае, если радиатор планируется полностью закрыть панелью, то увеличение следует сделать на 15%. В противном случае будет невозможно добиться оптимальной теплоотдачи.
Подведение итогов
Регулировать батареи отопления можно при помощи нескольких видов устройств, но специалисты считают, что лучшим решением будет использование специальной регулирующей арматуры. Такими изделиями являются ручные краны и автоматизированные изделия – термостаты и только в некоторых случаях можно задействовать трехходовой клапан с термоголовкой.
В квартирах многоэтажек с централизованным отоплением лучше отдавать предпочтение регулировочным кранам или трехходовому клапану. Что касается систем индивидуального теплоснабжения, то тут проблему с тем, как в батарее отопления уменьшить температуру теплоносителя, решают с применением термостатов.
Если владелец квартиры все же предпочитает автоматическую регулировку радиаторов, то до термостата следует установить фильтр – он будет задерживать большую часть различных примесей.
