Принцип работы и схема токового реле

Где используется и как выбрать электромагнитное реле

Сложно в это поверить, но самое простое реле стало причиной быстрого развития компьютеров и компьютерной техники и вот почему: в нем бывает два состояния вкл/выкл, а именно эти два состояния схожи с двоичным кодом транзисторов процессора.

Также это простое устройство нашло широкое применение в промышленности, в транспорте, в бытовом оборудовании, энергетики, космонавтике, медицине и.т.д. С ним мы сталкиваемся ежедневно, но не замечаем этого. Например, в ИБП или стабилизаторе напряжения, мгновенно реагирующим на перепады напряжения.

Справочник по слаботочным электрическим реле 3-е издание – скачать

Плюсы и минусы реле максимального тока

Устройство имеет ряд преимуществ:

• наличие выносливости к высоким импульсным напряжениям и помехам, которые образовываются в результате молний или при коммутации в высоковольтном электрооборудовании;
• небольшой спад напряжения на замкнутых контактных соединениях, при этом не происходит их нагревание;
• устойчивость к повышенным коммутационным нагрузкам;
• отличная изоляция между катушкой и контактной группой;
• небольшая стоимость прибора.

Одновременно с этим можно перечислить недостатки реле:

• небольшая производительность;
• лимитированный ресурс электромеханических характеристик;
• при производстве запирания и разъединение контактов образуются помехи;
• в сети постоянного тока возможны сбои при коммутировании потребителей, имеющих высокое напряжение.

Основные параметры выбора реле

Контактная группа

Одним из ключевых параметров выбора ЭМР является конфигурация его контактов: механизм чаще всего срабатывает на размыкание, замыкание или переключение. При выборе необходимо учитывать следующие параметры:

• падение напряжения;
• номинальная нагрузка, при которой переключение выполняется с высокой надёжностью;
• предельно допустимые коммутируемые мощность, напряжение и ток;
• механическая и электрическая стойкость к износу;
• импульсный ток;
• минимальная нагрузка;
• материал изготовления контактов.

Технические характеристики

За основу при выборе электромагнитного реле 220 В принимают:

• рабочее напряжение и ток;
• чувствительность (минимальное значение подаваемой на обмотку мощности, при которой устройство способно переключаться);
• время срабатывания, отпускания, вибрации контактов;
• коэффициент возврата, составляющий для ЭМР разных типов от 0.1 до 0.98;
• ток срабатывания (его минимальное значение, при котором происходит переключение, замыкание или размыкание контактов);
• коэффициент запаса (от 1.4 до 2);
• частота коммутации реле.

Как избежать ошибок на 3 уровнях при подключении ИР к электрощиту

Монтаж УЗО необходимо произвести перед подключением автоматов с последующей установкой ИР

Для мастера без опыта задача подключения реле становится достаточно сложной. Специалист часто теряется при определении последовательности соединения элементов друг с другом. Причем работа будет тем сложнее, чем больше используемых выключателей. Самым простым считается монтаж реле к одноклавишному элементу.

На самом деле работа не так сложна, как кажется. Главное – соблюдать все требования к монтажу, тогда количество кнопок управления реле может быть неограниченным.

При условии трех уровней подключения следует выполнять пошаговый монтаж.

• Установку УЗО для защиты освещения.
• Монтаж автомата сразу для нескольких групп источников подсветки.
• Установку импульсного реле.

Если сделать всю работу в приведенной последовательности, управлять источниками света внутри одного помещения можно будет при помощи одноклавишного автоматического выключателя, вместо многоклавишного. Это позволяет пользователю не путаться в кнопках.

Устройство и принцип работы реле

Реле представляет собой катушку, состоящую из:

• немагнитного основания с обмоткой из меди, дополненной тканевой, синтетической изоляцией или (чаще) диэлектрическим лаковым покрытием;
• металлического сердечника;
• пружин;
• якоря;
• соединителей;
• контактной пары.

Когда ток подается на обмотку электромагнита или соленоида, якорь, соединенный с контактом, притягивается к сердечнику, происходит замыкание электрической или электронной цепи. Если сила тока уменьшается до заданного показателя, пружина воздействует на якорь, который в свою очередь возвращается в исходное положение, цепь размыкается, происходит отключение потребителей.

Резисторы обеспечивают более плавную и точную работу. С помощью конденсаторов системы защищают от перепадов напряжения и искрения.

Электромагнитный соленоид (простейшая схема):

Большинство модификаций электромагнитных реле оснащены несколькими парами контактов, что обеспечивает одновременное управление несколькими цепями. Принцип работы коммутационного устройства представляет собой электромагнитную индукцию. Простота эксплуатации обеспечивает безотказную работу устройств.

Ключевые характеристики реле:

• чувствительность — то есть реакция на силу, с которой ток подается на обмотку, чтобы устройство включилось;
• сопротивление обмотки электромагнита;
• напряжение срабатывания обозначает минимальную величину тока для переключения контактов;
• напряжение отпускания в виде параметра тока, при котором коммутационное устройство отключается;
• время, за которое притягивается и отпускается якорь;
• частота срабатывания с рабочей нагрузкой на контактах.

Как обозначается на схеме

Ремонт, подключение или разработка электрооборудования выполняются с помощью специальных схем

Так как реле является важным компонентом системы, важно знать, как оно обозначается схематично. Существует международный классификатор с буквенно-графическими обозначениями коммутационного устройства

На электрических схемах реле представлено в виде прямоугольника. Выводы питания показывают от наибольших его сторон. Буквенное обозначение функционального назначения реле:

• KA – тока;
• KV – напряжения;
• KB – блокировки;
• KBS – блокировки от многократного включения;
• KH – указательное;
• KL – промежуточное;
• KQ – фиксации положения выключателя;
• KSV – контроля цепи напряжения;
• KSP – контроля давления;
• KSH – контроля напора;
• KSL – контроля уровня жидкости;
• KSR – скорости;
• KSQ – состава вещества;
• KW – мощности;
• KZ – сопротивления.

Схематичное обозначение коммутационного устройства:

Твердотельное реле

И вот, если мы соберем все плюсы механических и электронных импульсных реле, то получим достоинства твердотельных.

Суть работы твердотельного реле заключается в использовании эффекта воздействия света на pn-переход. В отличие от механических реле у твердотельных реле отсутствуют механические замыкания и размыкания контактов. Для этих целей в твердотельных реле используются полупроводниковые элементы.

Фото твердотельных реле Schneider Electric с охладителями

Принцип работы

Мы подаем ток на светодиод, и он, в свою очередь, воздействует на pn-переход коммутационной сети, замыкая или размыкая ее.

Твердотельные реле делятся на два основных вида. Это реле постоянного и переменного тока.

Твердотельные реле постоянного тока

Твердотельные реле постоянного тока очень надежны. Их срок службы, по сравнению с механическими, практически бесконечен. Работают они при температурах от -30 +70 градусов Цельсия.

Твердотельные реле переменного тока

Основная особенность твердотельных реле переменного тока — это пониженный уровень электромагнитных помех, малый расход энергии, абсолютная бесшумность и практически мгновенное срабатывание.

Достоинства

• Бесшумные.
• Отсутствуют подвижные детали. Срок службы — десятки лет.
• Коммутация с минимумом помех.
• Практически мгновенное срабатывание.
• Малое потребление электроэнергии.
• Очень малые размеры, при этом могут работать с большими токами.
• Широкая сфера применения. Благодаря минимальным размерам и большому количеству настроек срабатывания, используются практически везде.
• Благодаря большому расстоянию между цепью управления и управляемой цепью обеспечивается надежная изоляция.
• Очень прочные. Почти безразличны к вибрациям и ударам.

Недостатки

Казалось бы, давайте заменим все реле на твердотельные, и бед знать не будем, но здесь не все так просто. Два недостатка у твердотельных реле все же есть. И порой они становятся решающими.

1. Сильный нагрев.
2. Высокая цена.

При малых токах величина нагрева, конечно же, не существенна. Однако когда мы говорим о больших потребителях электричества, например, требуется коммутировать электрический обогреватель, то величина нагрева увеличиваются значительно. А если в цепи произойдет короткое замыкание, то полупроводники в твердотельных реле расплавятся очень быстро. Да, реле, конечно, может быть защищено от короткого замыкания и оснащено системой охлаждения, но при этом оно становится достаточно дорогим.

Абсолютная тишина. Можно монтировать на этаже

Полное отсутствие шума в процессе работы этих реле позволяет выполнять монтаж твердотельных реле, где угодно. Можно монтировать в электрических щитах на этажах, здесь ограничений нет.

Твердотельное реле в системах управления и автоматики

Как и электромагнитное реле, твердотельное реле работает, удерживает цепь замкнутой, только в течение того времени, пока на реле подается напряжение. То есть это не тот случай, как с триггером или поляризованным реле, когда подал управляющее напряжение, и «забыл» — цепь будет замкнута сколько угодно долго до следующего отключающего сигнала. Для замыкания цепи на твердотельное реле должно подаваться напряжение постоянно, поэтому это реле не может работать с кнопками без контроллера.

Между кнопками включения света и твердотельным реле всегда требуется контроллер, который подает на реле удерживающее коммутацию напряжение.

Принцип действия и устройство

Использование реле тока:

Реле тока бывают минимального и максимального значения срабатывания. Первые отключают линию при падении величины потребления ниже определенного уровня, вторые при характеристиках сопротивления свыше заданного значения. Физически они представлены на рынке в трех типах исполнения: электромагнитном, электронном и цифровом. Современные модели объединяют в одном устройстве все виды реле тока.

Электромагнитные

Наиболее простой в изготовлении тип, отличающийся надежностью, ценой и неприхотливостью в эксплуатации. Основой функциональности для него служит борьба двух сил — механической (стремящейся передвинуть контактный толкатель в одну сторону) и электромагнитной (смещающей его в противоположную). Первая обуславливается обычной пружиной с возможностью регулирования тяги. Вторая — обмоткой, расположенной вокруг подвижного элемента.

Устройство электромагнитного реле тока:

Для реле минимального тока контактор изначально разомкнут действием пружины. При поступлении питания, электромагнит преодолевает механическую силу, соединяя линию. Как только сила тока упадет ниже определенного уровня, мощности катушки станет не достаточно для преодоления действия пружины и контакт вновь разомкнется.

В реле, срабатывающих на максимальный ток, ситуация противоположна. Изначально линия под действием механической силы соединена. Катушка пытается ее разомкнуть, но пока течение тока по ней идущего — слабое — преодолеть механическое сопротивление подвижный элемент не может.

Преимущества:

• цена;
• простота;
• надежность;
• неприхотливость.

Минусы:

• зависимость от исправности механической части;
• неточность измерения;
• низкая скорость отсечки;
• деградация чувствительности со временем по причине износа пружины;

Механическое аппараты названого класса не универсальны, они делятся на реле максимального тока и минимального.

Электронные

В отличие от предыдущего типа не нуждаются в подвижных деталях. Всё внутреннее устройство состоит из:

• управляющего контура из одного или двух транзисторов, или тиристоров, ограничивающих резистор;
• последовательности элементов, преобразующих токи для питания схемы;
• модуль выполнения отключения.

Последний может иметь и механическую, и электронную структуру. К примеру, простая конструкция автомата ниже:

Верхний предел срабатывания реле максимального тока устанавливается резистором R2. Нижний R3. Последний для приведенной схемы составляет 0.2–0.3 А.

Нагрузка линии X1 понижает напряжение на R3, часть остатка которого уходит на R2, где гасится сопротивлением резистора. Если же количество ампер превысит заданный предел и ток пойдет дальше, откроется база транзистора V3. Это послужит причиной срабатывания реле отключения K1. Которое размыкая контакты K1.1 и K1.2, разорвет цепь питания нагрузки. Для приведения аппарата вновь в нейтральное состояние прохождения тока, служит кнопка S1 «Сброс».

Что касается остальных составляющих схемы, связка стабилитрона V1, диода V2, резистора R1 и конденсатора C1, служит стабилизированным источником питания остальных элементов конструкции. V4 предохраняет эмиттер транзистора от обратного хода энергии в случае смены полярности в цепях. Названое событие обычно происходит в моменты активации электромагнитного реле отключения K1.

Одна из промышленных моделей электронных реле тока:

Плюсы:

• универсальность устройства — реле максимального тока и минимального соединены в общую, относительно простая конструкция;
• автомат защиты обладает хорошей чувствительностью.

Минусы:

• меньшая надежность по сравнению с электромагнитными;
• расширение функций только за счет усложнения схемы.

Цифровые

Дальнейшее развитие электронных реле тока привело к появлению цифровых моделей. Информацию о потреблении прибор хранит в цифровом виде. Получает он ее за счет преобразования показаний аналогового датчика в бинарный код. При слишком большой разнице, выходящей за установленные пользователем пределы, происходит отключение линии нагрузки. Если потребление нормализуется, автомат обратно её активирует. Не редкость оснащение цифровых реле тока возможностью связи с другим оборудованием, что позволяет легко интегрировать их в системы «умного дома».

План-схема цифрового реле тока и фотография конечного устройства:

Преимущества:

• функциональность;
• возможность удаленного контроля сети;
• установка параметров устройства;
• точность измерений.

Недостатки не выявлены.

Использование в электронике

Помимо защиты электроники от разрушительных последствий переключения катушки (имеется в виду импульс самоиндукции, возникающий при затухании тока в катушке), стоит защитить ее и от помех, создаваемых искрящими контактами. Особенно страдают микроконтроллеры, работающие рядом с реле, что может вызвать сбой программы. Наблюдения показывают, что это особенно верно для нагрузок с высокой индуктивностью, таких как электромагнитные клапаны 220 В переменного тока. Примером такой схемы защиты является последовательная RC-цепь. Это могут быть другие конфигурации, включая, например, переходной диод или, в цепях постоянного тока, быстродействующий полупроводниковый диод.

Как вам статья?

Мне нравитсяНе нравится

Разновидности устройств

Все существующие магнитные реле подразделяются на несколько разновидностей в зависимости от своих конструктивных особенностей, сферы применения, мощности сигнала управления, вида электротока, скорости действия управления.

По особенностям устройства реле могут быть:

1. Контактными. Они воздействуют на цепь несколькими контактами. Их замыкание или размыкание способствует обеспечению коммутации — силовая цепь либо соединяется, либо разрывается.
2. Бесконтактными. Влияют на цепь иначе. Эти
3. устройства резко изменяют ее характеристики.

По скорости действия устройства коммутации подразделяются на четыре типа:

1. Регулируемые. При их использовании можно устанавливать любую скорость.
2. Замедленные. Они срабатывают не ранее, чем через 0,05 с.
3. Быстродействующие. Такие реле начинают действовать уже через миллисекунду.
4. Безинерционные. Устройства этого типа действуют даже до того, как истечет одна миллисекунда.

В зависимости от того, какой мощностью обладает сигнал управления, реле может принадлежать к одной из трех основных разновидностей. Мощность может быть:

• высокой, если ее значение превышает 10 Вт;
• средней при значении до 10 Вт, но при этом не менее 1 В;
• малой, значение которой измеряется в долях Ватта.

Виды электромагнитных реле

Первая классификация — по питанию. Есть электромагнитные реле постоянного и переменного тока. Реле постоянного тока могут быть нейтральными или поляризованными. Нейтральные срабатывают при подаче питания любой полярности, поляризованные реагируют только на положительное или на отрицательное (зависят от направления тока).

Виды электромагнитных реле по типу питающего напряжения и внешний вид одной из моделей

По электрическим параметрам

Еще делят электромагнитные реле по чувствительности:

• Мощность для сработки 0,01 Вт и меньше — высокочувствительные.
• Потребляемая обмоткой мощность при срабатывании — от 0,01 Вт до 0,05 Вт — чувствительные.
• Остальные — нормальные.

В первую очередь стоит определиться с электрическими параметрами

Первые две группы (высокочувствительные и чувствительные) могут управляться от микросхем. Они вполне могут выдавать требуемый уровень напряжения, так что промежуточное усиление не требуется.

По уровню коммутируемой нагрузки есть такое деление:

• Не больше 120 Вт переменного и 60 Вт постоянного тока — слаботочные.
• 500 Вт переменного и 150 Вт постоянного — повышенной мощности;
• Более 500 Вт переменного тока — контакторы. Применяются в силовых цепях.

Есть еще деление по времени срабатывания. Если контакты замыкаются не более чем после 50 мс (миллисекунд) после подачи питания на катушку — это быстродействующее. Если проходит от 50 мс до 150 мс — это нормальная скорость, а все которые требуют для сработки контактов больше 150 мс — замедленные.

По исполнению

Есть еще электромагнитные реле с различной степенью герметичности.

• Открытые электромагнитные реле. Это те, у которых все части «на виду».
• Герметичные. Они запаяны или заварены в металлический или пластиковый корпус, внутри которого воздух или инертный газ. Доступа к контактам и катушке нет, доступны только выводы для подачи питания и подключения цепей.
• Зачехленные. Есть чехол, но он не припаян, а соединяется с корпусом при помощи защелок. Иногда присутствует накидная проволочная петля, которая удерживает крышку.

По массе и размерам отличия могут быть очень существенными

И еще один принцип деления — по размерам. Есть микроминиатюрные — они весят менее 6 граммов, миниатюрные — от 6 до 16 граммов, малогабаритные имеют массу от 16 гр до 40 гр, а остальные — нормальные.

Краткая историческая справка создания реле

Большинство исторических документов указывают, что первые действующие экземпляры электрических устройств аналогичных современным реле, которые использовали принцип электромагнитного действия, были получены американским физиком Джозефом Генри в 1835 году. Они стали результатом работы над усовершенствованием телеграфного аппарата, который был изобретён Дж. Генри в 1831 году. Уже в 1837 г. устройство поступило в массовое производство и получило широкое применение в телеграфии. Однако следует отметить, что первые полученные устройства являлись некоммутационными, то есть не выполняли основные функции, возложенные теперь на релейные механизмы управления.

В соответствии с другими источниками первые релейные устройства были созданы в период с 1830 по 1932 гг. русским ученым изобретателем Шиллингом П.Л. Они использовались в вызывном устройстве электромагнитного телеграфного аппарата, разработанного совместно с механиком И. А. Швейкиным, который был продемонстрирован 21 октября 1832 года. Однако большое количество электрокабелей, необходимых для функционирования этого устройства, сделали его дальнейшую эксплуатацию нецелесообразной и релейные элементы в его схеме не получили широкой известности.

В качестве самостоятельного устройства, известного под своим названием, реле упоминаются в патентных заявках на телеграфный аппарат Самюэля Морзе в 1837 году.

Телеграфный аппарат Шиллинга — электромагнитный, шестимультипликаторный вариант. Производился ограниченной серией

Особенности подключения: типовые схемы

Наиболее распространена схема подключения однофазной нагрузки через релейные контакты или магнитный пускатель для защиты приводных механизмов от возникающих при аварийных ситуациях колебаний напряжения. Её использование допускает возможность регулировки рабочих параметров системы в достаточно широком диапазоне. К примеру, можно установить оптимальную по величине задержку включения.

Типовая схема подключения через релейные контакты

На приведенной на рисунке схеме реле 220 В подключается напрямую к контролируемой сети. Это позволяет прибору измерить входное напряжение, определить его соответствие допустимым параметрам. Если значение укладывается в заданный диапазон, включается АПВ (автоматический повтор включения). С установленным временным промежутком происходит замыкание контактов и подключение к сети.

Схема с магнитным пускателем

Подключение однофазной нагрузки может быть выполнено по схеме, предусматривающей управление коммутационными операциями через магнитные пускатели. Основным отличием в её работе является тот факт, что изначально происходит включение/отключение МП, который в свою очередь подключает или отключает нагрузку. Устройство выбирают в соответствии с характеристиками подключаемого оборудования.

Схема подключения промежуточных реле

При использовании в схеме промежуточного электромагнитного реле её конфигурация зависит от характера подключаемых нагрузок. В большинстве случаев устройство выполняет функцию контактора, который эффективно распределяет электропитание между элементами нагрузки.

При этом нейтраль подключается к контакту катушки напрямую. Питающий фазный провод подсоединяется через кнопку «Стоп», которая срабатывает на размыкание. Её второй контакт также присоединяется к фазе системы. Для подключения нагрузки используются нормально-замкнутые, а для фазы — нормально-разомкнутые контакты промежуточного ЭМР.

Для обеспечения непрерывной подачи электропитания на катушку один из выходных контактов подключается к нагрузке. Контактная группа при этом замкнута. Для отключения нагрузки и ЭМР электрическая цепь разрывается при помощи кнопки «Стоп». В схему для управления нагрузкой большой мощности может быть дополнительно включён магнитный пускатель. Для управления реле может использоваться терморегулятор, датчики освещённости, движения.

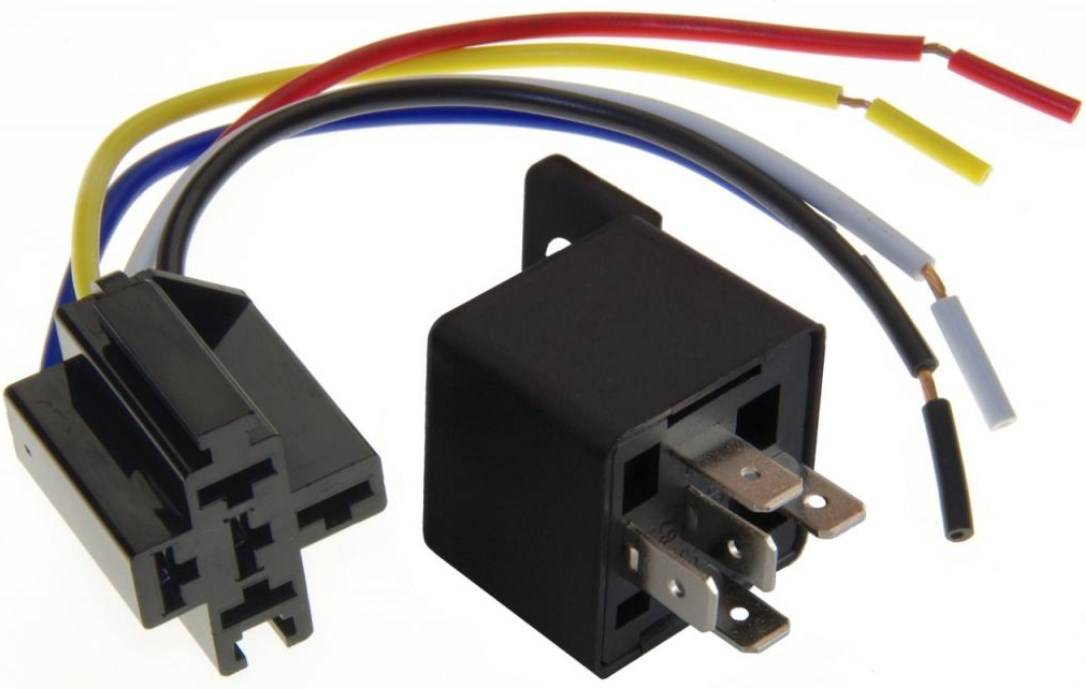

Установка элемента в разъём

Реле являются электромеханическими компонентами, поэтому они подвержены износу. В большинстве серийно выпускаемых устройств этим можно пренебречь – срок службы реле обычно больше ожидаемого срока службы устройства. Даже если реле выходит из строя (например, при сварке контактов) или преждевременно изнашивается, это простая и рутинная операция по замене компонента в сервисном центре.

Иная ситуация с приборами промышленной автоматики. В тех случаях, когда твердотельные реле (SSR) не могут быть использованы или устройство не новое, остается регулярная замена реле. Следует учитывать, что устройства часто работают в очень плохих условиях, например, с повышенной влажностью (вызывающей коррозию клемм), вибрацией, пылью (ухудшающей изоляцию) или чрезвычайно высокой или чрезвычайно низкой температурой. Тогда не остается ничего другого, как использовать розетку для реле. Некоторые из них имеют клеммы, которые позволяют как пайку в печатную плату, так и установку в розетку с прижимным зажимом, чтобы предотвратить их выпадение.

Во многих розетках контакты расположены на том же расстоянии, что и реле, установленные в них. Благодаря этому в устройство можно добавить гнездо для реле, не меняя конструкции печатной платы

Это особенно важно, когда на этапе проектирования неизвестно будет ли данное реле часто выходить из строя. Учтите что реле встроенное в розетку, обычно имеет меньший допустимый прямой ток контактов

Виды термореле защиты

Следует отметить, что на современном рынке электротехнических изделий представлены разные типы модулей тепловой защиты электрических силовых агрегатов. Каждый из этих типов устройств используется в конкретной ситуации и для определенного вида электрического оборудования. К основным разновидностям тепловых реле защиты можно отнести следующие конструкции.

1. РТЛ — электромеханический прибор, обеспечивающий качественную тепловую защиту трехфазных электродвигателей и других силовых установок от критических перегрузок по току потребления. Кроме этого, термореле этого вида защищает электроустановку при дисбалансе питающих фаз, затянутого во времени пуска устройства, а также при механических проблемах с ротором: заклинивания вала и так далее. Монтируется прибор на контактах ПМЛ (пускатель магнитный) или как самостоятельный элемент с клемником КРЛ.
2. РТТ — трехфазное устройство, предназначенное для обеспечения защиты электрических двигателей с короткозамкнутым ротором от токовых перегрузок, перекосу между питающими фазами и при механических повреждениях ротора, а также от затянутого по времени пускового момента. Имеет два варианта установки: как самостоятельный прибор на панели или совмещенный с магнитными пускателями ПМЕ и ПМА.

3. РТИ — трехфазный вариант электротеплового расцепителя, защищающего электрический двигатель от тепловых повреждений обмоток при критическом превышении значений тока потребления, от длинного пускового момента, асимметрии питающих фаз и при механических повреждениях движущихся частей ротора. Устанавливается устройство на магнитных контакторах КМТ или КМИ.

4. ТРН — двухфазное устройство электротепловой защиты электрических двигателей, обеспечивающее контроль длительности пуска и тока в нормальном рабочем режиме. Возврат контактов в исходное состояние после аварийного срабатывания осуществляется только вручную. Работа данного расцепителя совершенно не зависит от температуры окружающего воздуха, что актуально для жаркого климата и горячих производств.
5. РТК — электротепловой расцепитель, при помощи которого можно контролировать один-единственный параметр — температуру металлического корпуса электрической установки. Контроль осуществляется с использованием специального щупа. При превышении критического значения температуры устройство отключает электроустановку от линии питания.
6. Твердотельное — тепловое реле, не имеющее в своей конструкции каких-либо подвижных элементов. Работа расцепителя не зависит от температурного режима в окружающей среде и других характеристик атмосферного воздуха, что актуально для взрывоопасных производств. Обеспечивает контроль над длительностью разгона электрических моторов, оптимальным током нагрузки, обрывом фазных проводов и заклиниванием ротора.
7. РТЭ — защитное термореле, по своей сути являющееся плавким предохранителем. Прибор изготовлен из металлического сплава с низкой температурой плавления, который плавится при критических значениях температуры и разрывает цепь, питающую электроустановку. Это электротехническое изделие монтируется непосредственно в корпус электросиловой установки на штатное место.

Из вышеприведенной информации видно, что в настоящее время существует несколько различных типов электротепловых реле. Все они используются для решения одной-единственной задачи — защиты электрических двигателей и других силовых электроустановок от токовых перегрузок с повышением температур рабочих частей агрегатов до критических значений.

Устройство реле тока

Ознакомиться с особенностями конструкции и принципом работы токового реле (ТР) удобнее всего на самой распространенной его разновидности – электромагнитном приборе.

В отличие от индукционного и электронного аналогов устройство э/м защитного прибора позволяет наглядно представить, как он действует.

Любое твердотельное токовое реле содержит в своем составе следующие обязательные элементы:

• Магнитопровод (сердечник), состоящий из 2-х частей и имеющий постоянный или регулируемый воздушный зазор.
• Каркас с катушкой, расположенный на неподвижной части сердечника.
• Пружина, размещенная на подвижной его половинке и создающая момент противодействия при срабатывании реле.

Зачем нужно регулирующее напряжение реле

Грамотное название рассматриваемого устройства – «реле контроля напряжения». Но среднее слово в разговорах электриков между собой нередко выпадает из этого термина.

В принципе, это один и тот же электротехнический прибор защитной автоматики. Плюс данное оборудование часто называют еще и «защитой от обрыва нуля». Почему – станет понятно ниже.

Не стоит путать автоматы УЗО и РКН. Первые защищают линию от перегруза и короткого замыкания, а вторые от скачков напряжения. Это разные по функциональному предназначению приборы.

Главная задача РКН – это отключение электроприборов от сети при слишком высоких и слишком низких напряжениях в ней, чтобы подключенная к электропитанию техника не вышла из строя

Надпись «~220 В» привычна всем россиянам. На таком переменном вольтаже работает в доме бытовая техника, подключенная к розеткам. Однако по факту максимум напряжения в домашней электросети только колеблется вокруг этой отметки с разбросом +/-10%.

В отдельных случаях перепады достигают и больших величин. Вольтметр вполне может показывать падения до 70 и всплески до 380 Вт.

Для электротехники страшно излишне как низкое, так и высокое напряжение. Если компрессор холодильника “недополучит” электроэнергии, то он просто не запустится. В итоге техника неизбежно перегреется и сломается.

При низком вольтаже обыватель в большинстве случаев даже не в состоянии внешне определить, исправно или нет работает оборудование в такой ситуации. Визуально можно лишь увидеть тускло светящиеся лампочки накаливания, напряжение к которым подается меньшее, чем положено.

С высокими всплесками все гораздо проще. Если на вход питания телевизора, компьютера или микроволновки подать 300–350 Вт, то в лучшем случае в них перегорит предохранитель. А чаще всего они “сгорят” сами. И хорошо еще, если при этом не произойдет реального возгорания техники и возникновения пожара.

Многоквартирные дома обычно запитаны от трехфазной сети 380 В, а к квартире уже идет однофазная проводка на 220 В от электрощита на этаже

Основные проблемы с перепадами напряжения в многоэтажках возникают из-за обрыва рабочего нуля

Этот провод повреждают по неосторожности электрики во время ремонта либо он сам просто перегорает от старости

Если в доме на подъездной линии стоит комплект необходимой защиты современного уровня, то в результате такого обрыва происходит срабатывание автоматики УЗО. Все заканчивается относительно нормально.

Однако в старом жилом фонде, где не стоят защитные автоматы, пропадание нуля приводит к перекосу фаз. И тогда в одних квартирах напряжение становится низким (50–100 В), а в других резко высоким (300–350 В).

У кого что в результате выйдет в розетке, зависит от подключенной в данный конкретный момент к электросети нагрузки. Заранее точно рассчитать и предугадать это невозможно.

В итоге у одних вся техника перестает работать, а у других сгорает от перенапряжения. Здесь-то и нужно реле контроля напряжения. При возникновении проблем оно отключит сеть, предупредив поломку телевизоров, холодильников и т.п.

В частном секторе проблема с перепадами напряжения несколько иная. Если коттедж расположен на большом удалении от уличного трансформатора, то при повышенном потреблении электроэнергии в домах до него в этой крайней точке вольтаж может упасть до критически низких отметок.

В результате из-за длительной нехватки «вольт» электродвигатели в бытовых электроприборах неизбежно начнут гореть и выходить из строя.

Выводы и полезное видео по теме

Устройство и принцип функционирования токового реле для эффективной защиты электродвигателя на примере устройства РТТ 32П:

Правильная защита от перегрузки и обрыва фаз – залог длительной безотказной работы электрического мотора. Видео о том, как реагирует релейный элемент в случае нештатной работы механизма:

Как подсоединить устройство тепловой защиты к МП, принципиальные схемы электротеплового реле:

https://www.youtube.com/embed/nymjpeCBRBc

Реле тепловой защиты от перегрузок – обязательный функциональный элемент любой системы управления электроприводом. Оно реагирует на ток, который проходит на двигатель, и активируется, когда температура электромеханической установки достигает предельных значений. Это дает возможность максимально продлить срок эксплуатации экологически безопасных электродвигателей.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Расскажите, как вы выбирали и настраивали тепловое реле для собственного электромотора. Делитесь полезными сведениями, задавайте вопросы, размещайте фотоснимки по теме статьи.
