Розетка открытой проводки: с заземляющими контактами, места для установки

Разновидности

Розетки для наружней проводки делятся на следующие виды: одинарные и двойные, угловые, с защитой, декоративные.

Стандартная одинарная розетка представлена устройством с одним входом под штепсель. Размером бывают до семи сантиметров в высоту и до пяти в ширину. Угловая розетка предназначена для монтажа в углах. Двойные представляют собой блок розеток с двумя разъемами под штепсель. Розетки, имеющие защитные шторки для прикрытия отверстий. Устройством декоративных предусмотрено разнообразие форм и цветовых решений.

Приобретая подобные устройства учитывайте показатели напряжения. Оно может быть от 220В до 240В.

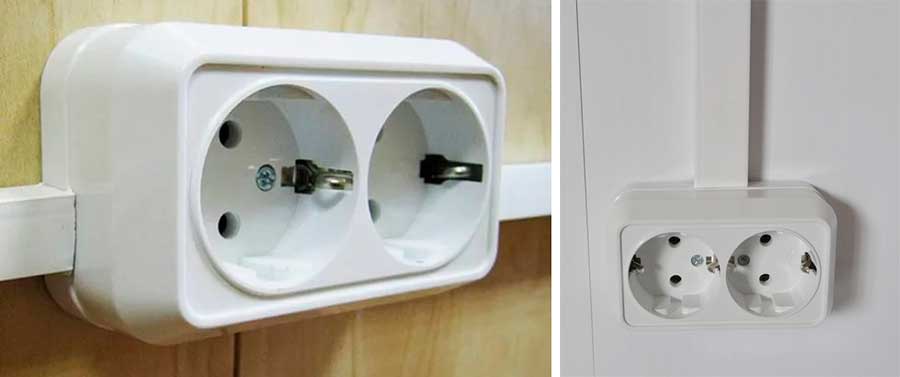

Отличительные особенности розетки с заземлением

Чтобы не ошибиться при совершении покупки, нужно знать, как выглядит розетка с заземляющим контактом. По внешнему виду она практически не отличается от аналогов с фазой и нулем. Крышка изделия имеет белый, черный или коричневый цвет. Модуль может быть одинарный или двойной с разъемами для штекеров диаметром 3,6 мм.

Модули имеют такие технические характеристики:

напряжение — 220-250 В;
сила тока — 8 А, 16 А;
мощность — 3,6 кВт, 7,2 кВт;
крепление — внутреннее и наружное.

Некоторые модели оборудуются стабилизаторами с индикаторным дисплеем и устройством аварийного отключения.

Установка розеток

Когда в одной рамке несколько розеток, то обычно в крайний подрозетник заводится один кабель и все розетки подключаются последовательно —
шлейфом. Это экономически и технически удобнее: место того, чтобы тянуть по отдельному кабелю к каждому модулю от коробки, удобнее завести
один провод на группу в одной рамке.

Однако встречаются противники подбного решения, которые указывают на прямой запрет в ПУЭ на последовательное соединение защитного проводника (заземления,
которого в старой проводке вообще нет). Тут решать вам — делать шлейф или тянуть по отдельному кабелю на каждый подрозетник. Если же последовательное соединение
вас устраивает, то следует уяснить несколько моментов.

Действительные проблемы шлейфа — не всегда надежный контакт рабочих проводников (нуля и фазы) и жесткость подводящих жил (к промежуточной розетке приходит 3
провода и столько же уходит на следующую, всего 6). Жесткость жил легко может поспособствовать ухудшению контакта во время установки или монтируемая розетка
может поломаться во время “запихивания” ее на место.

Поэтому во время монтажа нужно использовать одно и то же сечение провода на входе и выходе, а также тщательно следить, чтобы проводники не расшатались в клеммах.
Клеммы нужно затягивать с максимальной силой, но чтобы не сломать саму розетку.

Несколько розеток в одной группе соединияются шлейфом – вводной провод заводится в клемму первой
розетки, в эту же клемму заводится отрезок провода для второй и так далее.

Устанавливать в подрозетник удобнее и надежнее не на распорные лапки, а на саморезы, предусмотренные в
подрозетнике. Зачастую лапки даже мешают засунуть розетку, их следует открутить и удалить. Так же родые
саморезы от подрозетников можно заменить на более крупные, главное, чтобы шляпки саморезов были
не слишком большими и позволяли беспрепятственно одеть рамку.

Хоть и подрозетники выставленны ровно, накручивать первую розетку лучше по небольшому уровню. Если
устанавливается несколько розеток, последующие должны плотно вставать друг к другу, прорези совпадать

Для розеток совершенно не важно положение вверх ногами или наоборот, после накручивания крышек этого
не видно

Иногда по тем или иным причинам неудобно делать ответвление из клеммы, например если конструкция позволяет зажать только один провод.
В таких ситуациях можно сделать аккуратные скрутки прямо в подрозетнике, а на саму розетку сделать ответвление 1,5 мм² — легче выполнять монтаж в
стесненных условиях. Вообще, кабель 1,5 мм² более предпочтителен при выполнении шлейфа. Исключением являются мощные точки, где планируются “прожорливые”
электроприборы типа чайника, микроволновки и т.п.

Такая альтернатива шлейфовому соединению более надежна, но требует глубокого подрозетника и больше времени.

Кстати, во время покупки модульных розеток, не забудьте купить отдельно общие рамки для групп! В крупных
электротехнических магазинах серединки продаются отдельно, а рамки берутся отдельно. Иногда же модульные
розетки продают в упаковке с одиночными рамками – в этом случае нужно купить отдельную общую рамку. Если
крышка розетки разделяется на три части – внутрение рамки берутся с одиночных и переставляются в
общую рамку

Чтобы не попасть в просак, следует уделить этому моменту должное внимание. Так же следует
уделить внимание совместимости рамок с конкретными модулями!

Заземление в частном доме

Чтобы полностью представить себе, как подключить розетку с заземлением, надо рассмотреть весь процесс от начала и до конца, на примере частного дома, если заземляющего провода там изначально не было:
Установка заземляющего контура. Он представляет собой металлические штыри, вбитые в землю, в верхних точках соединенных между собой приваренными к ним металлическими полосами. Длина штырей – 1,5-2 метра, а металлических полос в зависимости от разновидности контура: треугольником, лентой, квадратом или круглым. Для монтажа контура надо выкопать траншею глубиной 0,5 метра.
Подводка «земли» к распределительному щитку. Выполняется такой же металлической полосой, как и для соединения штырей.
Замена двухжильной проводки на трехжильную. Если его раньше не было, то обязательно надо устанавливать УЗО, гарантирующее отключение электричества при появлении напряжения на заземляющем проводнике.
Монтаж розеток.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

категорически нельзя

можно в отдельных случаях

можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что “Pe” проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Виды розеток

Для обустройства однофазной линии электричества с напряжением 220 применяют такие типы конструкций:

С боковым заземляющим контактом (С 2а). Их конструкция предполагает наличие дополнительной клеммы, к которой подключают зеленую жилу. Чаще монтаж розетки такого типа выполняют под мощную бытовую технику (электроплита, бойлер).
Без заземления (С 1а). Обычные розетки, рассчитанные на максимальный рабочий ток 10 А. Они способны выдерживать напряжение до 250 В и не нуждаются в заземлении.
Устройства с наличием штифтовой заземляющей клеммы. Она монтируется зависимо от вида подключаемой вилки. Такие элементы имеют стандарт С 3а.

Дополнительно розетки классифицируют на виды по типу конструкции:

Наружные (накладные). Предназначены для самостоятельного монтажа на стенах деревянных срубов, панелей. Если мастер не знает, как установить розетку в таких зданиях, стоит руководствоваться правилами пожарной безопасности. Врезать точки питания в дерево категорически запрещено.
Встроенные (внутренние). Используются для монтажа в стены из монолита, кирпича, пенобетона, гипсокартона.

С пружинными клеммами. Зачищенные провода вводятся в специальное техническое отверстие и фиксируются автоматически.
С винтом. Провода прижимаются к клеммам при помощи затяжки маленького крепежа.

Существуют также напольные миниколонны, при помощи которых можно вывести от 2 до 6 точек электропитания одновременно. Их можно добавить, если нужно подключить большое количество оборудования в одном месте.

Установка штепсельной розетки

Несмотря на видимую простоту, установка штепсельной розетки вызывает ряд трудностей у новичков. Во избежание ошибок необходимо знать требования ГОСТ, правила установки и иметь перед глазами инструкцию по монтажу. Рассмотрим эти моменты подробнее.

Основные требования и нормы:

одна розетка на 6 кв. м помещения (для коридора — одна на 10 кв. м);
на кухне — от трех и более розеток на ток 6 А, а также одна на 10А с заземляющим контактом (условие актуально для площади до 8 кв. м);
для кухни более 8 кв. м необходимо от четырех и более розеток на 6А;
при наличии электроплиты необходима установка розетки на 25А.
при наличии электродуховки – 16А.

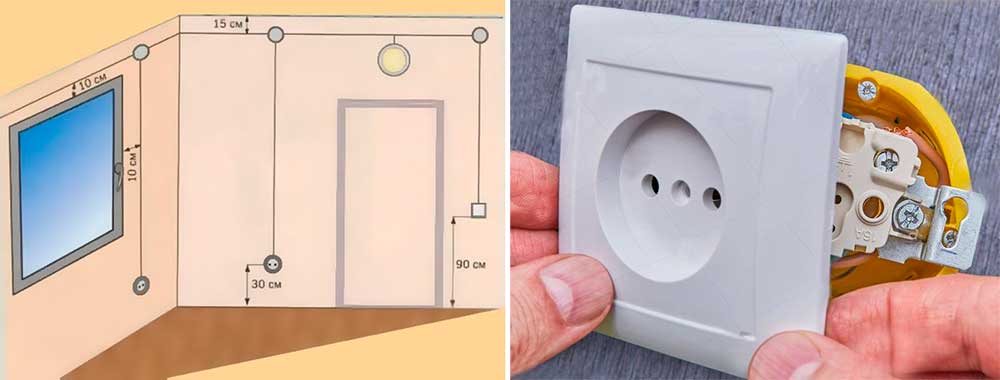

Правила установки штепсельных розеток:

высота — от 0,3 до 0,8 м от уровня пола;
при наличии заземления расстояние от газовой трубы до изделия — более 0,5 м;
если в доме есть дети, рекомендуется установка розеток на максимальной высоте (в пределах допустимого уровня);
при установке одно- или двухместных розеток применяется пластмассовый или металлический корпус (резерв провода — от пяти до шести сантиметров);
при подключении параллельно нескольких розеток применяется схема «шлейф» или индивидуальное подключение;
в случае установки двух и более розеток рекомендуется использовать соединяющиеся друг с другом короба.
расстояние розетки до дверного проема в ванной — от 0,6 м и более.

Процесс установки штепсельной розетки встроенного типа:

Выключите автомат, через который идет питание на квартиру.
Определитесь с местом размещения изделия и нанесите разметку.
Сделайте отверстия с помощью сверла (специальной насадки) и электродрели. Выдолбите проем.
Установите специальную коробку в отверстие и закрепите ее, оставив место для ввода проводов. Используйте для фиксации гипсовый клей или раствор штукатурки.
Протяните провода через специальное отверстие.
Замажьте отверстия имеющимся раствором.
Дождитесь застывания раствора (10-15 минут).
Удалите лишний раствор около подрозетника.
Закрепите провод скобой или хомутом.
Зачистите края провода по 10-15 мм.
Подключите к колодке ноль, фазу и землю (если она предусмотрена).
Зафиксируйте провода, а лишнюю часть спрячьте.
Закрепите колодку в коробке для розетки с помощью винтов и раздвигающихся ламелей.
Как устанавливать розетки в гипсокартон https://elektrikexpert.ru/ustanovka-rozetok-v-gipsokarton.html.

При наличии розетки наружного типа алгоритм действий проще:

Отключите питание сети.
Сделайте отметки на стене под размеры изделия.
Снимите крышку с корпуса.
Прикрутите основную часть к стенке. Для надежности продолжите между стеной и розеткой кусок паронита или гипсолита.
Подключите провода и спрячьте их в короб.

Как видно из примера, монтаж штепсельной розетки прост и не занимает много времени.

Зная, что такое штепсельная розетка, в чем ее особенности и виды, вы сможете выбрать подходящую модель и установить ее без привлечения электриков.

Главное — быть внимательным во время монтажа и не торопиться с подключением.

Классификация розеток с заземлением

Изделия принято классифицировать по следующим факторам:
способу установки (скрытый, наружный, в кабель-канал);
месту установки (внутри помещении, снаружи здания);
количеству подключаемых потребителей (одиночные, многоместные);
виду и расположению заземляющего контакта (штырек, отверстия с боковыми прорезями, выпирающиеся металлические детали);
выполняемым функциям (с защитой от утечки, перегрузки, перенапряжения, молние- и механической защитой, с разъемами для разных типов вилок, для мощных приборов).

Кроме того, изделие может быть в комбинации с выключателем.

Что такое заземление

Соединение проводов для заземления в розетке

Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+), который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.

Какую роль играет

В соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.

В чем разница между заземлением и занулением

Разница заземления и зануления

Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.

Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.

Аспекты выбора подходящей накладной розетки

Разновидности гнезд накладных розеток

При выборе розеток для помещений различного назначения нужно учитывать не только эстетические, но и технические характеристики. От правильности оценки качества товара зависит практичность его эксплуатации.

Следует обращать внимание на такие критерии:

Мощность. Этот показатель определяет сферу применения изделия и возможность без повреждения выдерживать длительную нагрузку.
Размер. Габариты гнезда определяют сферу его применения как на открытых стенах, так и за мебелью, кухонными приборами и бытовой техникой.
Прочность. Целесообразно приобретать устройства из толстого и крепкого пластика, не разрушающегося при ударах.
Безопасность. Использование розетки открытой проводки двухгнездной с заземлением исключает поражение током при аварийных ситуациях. Хороший пластик не горит при нагревании и не выделяет ядовитый дым.
Герметичность. Влагозащищенный прибор можно использовать в ванной комнате, возле мойки на кухне, на открытом крыльце и даже на уличном столбе.
Эстетичность. Изделия должны хорошо вписываться в интерьер, дополняя стиль помещения. Помимо традиционного белого, существует множество других цветов, в которых производятся розетки одноместные открытой установки.

Схема подключения розетки с заземлением

Кроме этого есть смысл приобрести устройства, в которых имеется выключатель и индикатор напряжения.

Гнезда различных типов имеют штепсельный разъем диаметром 4,0 мм и 4,8 мм (евро). Изделия с меньшими отверстиями нельзя использовать для подключения современной техники, так как штекеры в них не войдут.

Следующим техническим показателем является сила тока, на которую рассчитаны приборы. Стандартом считается 8 А (1,8 кВт) и 16 А (3,6 кВт). Мощность является показателем устройства, независимо от того, какой разъем в нем стоит — одинарный или двойной. Расчетная сила тока определяется видом и толщиной металла, из которого изготовлены его внутренние детали. Кроме этого, выбор зависит от материала и сечения проводки. В среднем 1 мм² медной жилы выдерживает 1 кВт (5 А).

Другим фактором, определяющим целесообразность приобретения розетки, является наличие клеммы заземления. К этой детали подключается желто-зеленая жила, выводящая ток утечки в стальной контур, закопанный на улице в грунте.

Монтаж розетки с заземляющим проводом

Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.

Подобная ситуация значительно облегчает работу по монтажу розетки, важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:

Обесточить квартиру.
Снять крышку со старой розетки, раскрутить крепления, вытащить рабочую часть устройства.
Прикрутить новое устройство с заземляющим контактом (или закрепить старое, но начав с прикрепления заземления).
Проверить правильность работы заземления индикаторной отверткой.

Изделия накладного типа

Такое изделие имеет специальную монтажную планку, в которой имеются отверстия для надежной фиксации розетки на стену.

Работы выполняются в следующем порядке:
отключить электропитание объекта;
снять крышку прибора;
приложить изделие к месту крепления;
отметить карандашом или маркером точки для установки дюбелей;
просверлить отверстия правильно подобранным диаметром сверла;
вставить в отверстия дюбеля и забить их молотком;
провода, идущие к изделию, завести в соответствующие клеммы и закрепить;
зафиксировать розетку;
проверить заземление.

Изделия скрытой проводки

Монтаж розетки встроенного типа начинается с выбора подрозетника, модель которого зависит от типа стены, в которую он будет устанавливаться. Определяется месторасположение изделия. К этому месту в специально выполненных штробах подводятся провода для подключения.

Работы проводятся в такой последовательности:
отключают электропитание на объекте;
подготавливают отверстие для установки подрозетника. Для этого понадобится специальная насадка и перфоратор;
закрепляют подрозетник с помощью раствора или гипса;
подключают к контактам розетки провода, для чего их концы зачищают от изоляции и оголенные жилы залуживают припоем;
закрепляют изделие с помощью саморезов к подрозетнику, упрятав аккуратно провода питания;
проверяют работу заземляющих контактов.

Отсутствие напряжения на контакте защиты говорит о том, что заземление работает. Для проверки понадобится индикаторная отвертка. Жало отвертки располагают в фазном гнезде, а к сенсору прикладывают щуп провода с изоляцией. Должна засветиться неоновая лампа, которая и будет свидетельствовать о правильности работы заземления.

При проверке заземления запрещается руками касаться предметов, изготовленных из металла. Кроме того, с помощью вольтметра выполняют измерение напряжения между фазой и нейтралью, а также фазой и заземлением. Должно быть 220 В.

Розетки наружной установки

Часто возникает необходимость установки выключателей или розеток в деревянных домах, помещениях с повышенной влажностью, производственных цехах, складских и подсобных строениях со стенами из металлических листов или на столбах освещения. Использовать для этого электрическую фурнитуру, применяемую для монтажа в установочные коробки, не удастся из-за открытого способа прокладки питающих кабелей.

В таких случаях необходимы накладные розетки и выключатели. Ассортимент электроустановочных изделий, применяемых для накладного монтажа, включает в себя:

— силовые розетки;

— телевизионные розетки под коаксиальный кабель;

— розетки телефонные и компьютерные;

— одно и двухклавишные выключатели.

Силовые розетки доступны в одинарном исполнении, розетка накладная двойная, тройная или четверная, в том числе с заземляющими контактами.

Также как и встраиваемые, накладные электроустановочные изделия классифицируются по степени защиты по стандарту IEC 60529. Исполнение выключателя или розетки указывается на корпусе и выбирается исходя из конкретных условий эксплуатации. В электрической фурнитуре повышенной степени защиты используются подпружиненные крышки и специальные шторки, предохраняющие механизм от попадания в него влаги и посторонних предметов.

На сегодняшний день признанными лидерами на рынке электротехнической продукции, используемой для накладного монтажа, являются розетки и выключатели серий Legrand Quteo, Schneider Electric Blanca и Bironi Lizetta.

Электрическая фурнитура линейки Legrand Quteo отличается изяществом, компактностью и надежностью. Корпус изделий изготавливается из полипропилена высокой прочности и крепится к механизму посредством длинного винта. Особенностью одноклавишных выключателей серии является

возможность подключения индикаторной светодиодной подсветки. В зависимости от степени защиты выключателя на клавише имеются полупрозрачные окошки в виде трех точек для стандартных изделий, буквы «i» или пиктограммы «звонок» для влагозащищенных.

Выключатели и накладные розетки Legrand могут использоваться для многопостовой установки, в том числе в специальных установочных блоках, рассчитанных на четыре или шесть электроустановочных изделия с классом защиты IP20. Благодаря тому, что блок состоит из основания, имеющего запатентованные защелки, надежно фиксирующие суппорты розеток или выключателей, специальных органайзеров, в которых крепится кабель, монтаж группы не вызывает затруднений. Кроме того, в таком боксе имеются встроенные перегородки, разделяющие силовые и информационные установочные изделия друг от друга. Корпуса изготавливаются белыми, цвета слоновой кости или имитирующими текстуру дерева.

Выключатели ирозетки накладные Шнайдер представляют собой электротехнические изделия, в которых сочетаются доступная стоимость, высочайшее качество материалов и современный дизайн. Весь ассортимент линейки доступен в шести цветовых исполнениях. Кроме лицевых панелей из ударопрочного пластика белого цвета или оттенков слоновой кости, наружные установочные изделия могут быть окрашены в алюминиевые, титановые или антрацитовые тона. Для установки в деревянных домах и коттеджах производятся выключатели и розетки окраски под «ясень», выполненной по технологии наложения износоустойчивой декоративной пленки. Благодаря тому, что в комплектацию электрофурнитуры серии Schneider Electric Blanca входят изолирующая или монтажная пластина установка накладной розетки или выключателя возможна как в помещениях с деревянными, так и бетонными или другими стенами.

Если потребителю нужен выключатель или розетка накладная, стилизованная под старинные электроустановочные изделия, используемые в конце XIX или начале XX столетия, без серии Bironi Lizetta не обойтись. Корпуса и лицевые панели линейки изготовлены из высококачественных керамических композитных смесей, благодаря чему помещения приобретают аристократический лоск. Богатство цветовой и текстурной палитры позволяют подобрать электрическую фурнитуру к любому интерьеру. Благодаря тому, что в ассортимент серии входят декоративные рамки, появилась возможность выполнения многопостовой установки.

Заземление и зануление: в чем разница

Одна из распространенных ошибок монтажа – когда подключение розетки с заземлением выполняют посредством задействования «0» двухпроводной сети. Этот способ на языке электриков именуют как «зануление». При его реализации «0» применяют в качестве и защитного и нулевого рабочего контакта.

Зануление не является равноценной альтернативой заземлению. Ведь линия не может защититься сама от себя.

Так к примеру в случае пропадания «0» в результате того же обрыва кабеля на вводном щитке или необдуманных действий неквалифицированного «умельца» в момент включения прибора цепь замыкается. Но при этом на нулевом проводе, который по сути не связан с землей, возникает такое напряжение, как и на фазном. Как следствие, электроустановка, заземленная посредством зануления и оказавшаяся под напряжением, передает его человеку.

Самый благоприятный исход в этой ситуации, если произойдет замыкание, которое спровоцирует автоматическое отключение – «выбивание автомата». Иначе результат такого зануления может стать трагическим.

Стоит учитывать и тот момент, что согласно технологии монтажа внутриквартирной электропроводки на вводе устанавливают пакетники или двухполюсные автоматы, которые производят коммутацию как «фазы», так и «0». Согласно принятым нормам в цепи, где имеется коммутационный аппарат, запрещено использовать нулевой проводник в качестве защитного.

На что обращать внимание при покупке выключателя

Выбор выключателя для установки в любом помещении должен производиться по определённым критериям. Только тогда работа по его установке и эксплуатации будет выполняться правильно и безопасно.

Критерии выбора выключателя:

По способу установки. Выбор выключателя для наружной или внутренней проводки. Иногда используют выключатели наружного типа для скрытой проводки для ускорения процесса монтажа или для установки в специфических условиях (например, повышенной влажности или на открытом воздухе).
По количеству клавиш, кнопок. Зависит от количества управляемых потребителей — одного источника света или группы.
По местным условиям работы. Выбор зависит от места установки, его особенностей согласно требованиям стандарта IP.
По дополнительным функциям. Выбор определяется наличием у выключателя подсветки, звуковых датчиков, сенсорного управления и другого. Такой выбор во многом зависит от особенностей интерьера помещения.

Для облегчения процесса выбора выключателя по фирмам производителям электротехнических товаров приведены несколько наиболее популярных компаний.

ТДМ электрик. Как и в случае с розетками, выключатели этого производителя имеют широкий ассортимент по своему исполнению и дополнительным функциям. Современный дизайн и безусловное качество сборки делают продукцию компании лидером среди отечественных производителей в этой отрасли.
Rexant. Производитель электротехнической продукции из Китая. Несмотря на общепринятое мнение о низком качестве продукции из этой страны, этот производитель отличается качественной сборкой своих изделий. Выключатели соответствуют стандартам европейского класса электрооборудования, надёжны в эксплуатации, имеют достаточно серьёзный рабочий ресурс и множество функциональных дополнений. Цена на эти выключатели сравнительно невысокая. Их можно использовать в интерьерах разных направлений.
Berker. Немецкий производитель выключателей и другой электротехнической продукции. Примечательным видом выключателей этого производителя являются диммеры (выключатели с регуляторами интенсивности освещения). Современное исполнение, продуманный функциональный дизайн и высокое качество изделий — отличительные черты выключателей от этой компании.
Arlight. Фирма, специализирующаяся не только на производстве бытовых выключателей света, а на различных современных разработках. Основным направлением этой компании является светодиодное освещение помещений и подсветка интерьеров любой сложности. Качественно выполненные выключатели, рассчитанные на определённые величины напряжения сети, отлично подходят как для профессионального монтажа, так и для самостоятельного.
Legrand. Выключатели этой фирмы (как розетки и другое оборудование) соответствуют требованиям европейских стандартов качества и систем защиты. В сборке изделий используются качественные сертифицированные материалы. Сами же выключатели выполняются в современном исполнении и дизайне. Оборудованы многими функциональными дополнениями: подсветкой, датчиками движения и другим.

Розетки для наружной проводки: особенности и виды
