Схемы энергосберегающих ламп и наиболее частые их неисправности

Практическая реализация идеи

Простейший источник питания светодиодов от сети 220В имеет следующий вид:

Примитивный источник питания для светодиодов от сети 220В

На приведенном рисунке резистор обеспечивает падение излишка напряжения питающей сети, а диод, включенный параллельно, защищает LED элемент от импульсов напряжения обратной полярности.

Как видно из рисунка, что можно проверить расчетами, требуется гасящий резистор большой мощности, выделяющий во время работы много тепла.

Ниже приведена схема, где вместо резистора используется гасящий конденсатор

Схема с гасящим конденсатором

Использование в качестве балласта конденсатора позволяет избавиться от мощного резистора и повысить КПД схемы. Резистор R1 ограничивает ток в момент включения схемы, R2 служит для быстрого разряда конденсатора в момент выключения. R3 дополнительно ограничивает ток через группу светодиодов.

Конденсатор С1 служит для гашения излишков напряжения, а С2 сглаживает пульсации питания.

Диодный мост образован четырьмя диодами типа 1N4007, которые можно выпаять из негодной энергосберегающей лампы.

Расчет схемы произведен для светодиодов HL-654H245WC с рабочим током 20мА. Не исключено применение аналогичных элементов с таки током.

Так же, как и в предыдущей схеме, здесь не обеспечивается стабилизация тока. Чтобы исключить выход светодиодов из строя, в схеме балласта для светодиодных ламп емкость конденсатора С1 и сопротивление резистора R3 выбраны с запасом, чтобы при максимальном входном напряжении и повышенной температуре светодиодов, ток через них не превышал допустимых значений. В нормальном режиме ток через диоды несколько менее номинального, но на яркости лампы это практически не сказывается.

Недостаток подобной схемы заключается в том, что использование более мощных светодиодов потребует увеличение емкости гасящего конденсатора, имеющего большие габариты.

Аналогично выполняется питание светодиодной ленты от платы энергосберегающей лампы

Важно, чтобы ток светодиодной ленты соответствовал линейке светодиодов, то есть 20мА

Законы смешанного соединения

Смешанное включение осветителей описывается следующим образом:

• В его основе лежит параллельное соединение нескольких электрических ветвей.
• В некоторых из ответвлений нагрузки включаются последовательно в виде ряда лампочек, располагающихся одна за другой.

В отдельные параллельные ветви допускается подключать различные типы потребителей, включая лампы накаливания, а также галогенные или светодиодные источники.

При рассмотрении особенностей смешанного соединения обязательно учитываются следующие закономерности:

• Через каждый из последовательно включенных участков цепи протекает один и тот же ток.
• При прохождении через звено с параллельно включенными потребителями он разветвляется, а на выходе снова становится однолинейным.
• С увеличением количества элементов в рабочей цепи абсолютная величина тока в ней уменьшается.
• Напряжение на одном звене равно произведению токовой составляющей на общее сопротивление ветви (закон Ома).
• При росте числа элементов в цепи напряжение на каждом из них соответственно уменьшается.

Перегрев старой лампы

Добавлено 07.02.2018

«Дикий» ремонт очень старой лампы. Лампа проработала много лет, колба «истощилась» в результате стала потреблять больше ток и сильнее греться. Пластмасса из за перегрева стала хрупкой и треснула — пришлось стянуть ее проволокой. Но самое «дикое» в этом ремонте то, что из за высокой температуры перегревался электролитический конденсатор внутри и почти сразу вздувался и вытекал. Не помогли даже вентиляционные отверстия которые я сделал в корпусе. В результате пришлось вынести конденсатор за пределы лампы при помощи специальных термостойких проводов. Конечно вся эта «дикость» не должна иметь место, не советую это повторять, поскольку было сделано в качестве временного решения, скорее как забавный эксперимент. Но если у Вас экстремальные обстоятельства, нужен свет и нет иных способов выйти из ситуации то в ненадолго можно так выйти из положения.

Типичные поломки

Ремонт энергосберегающих ламп своими руками возможен, однако многие не рискуют проводить его, предпочитая попросту заменить сломавшееся оборудование. В то же время ремонтировать подобные светильники достаточно легко, главное – определиться с источником проблемы. Рассмотрим наиболее частые поломки.

Тип поломки
Причина
Способ устранения
Постоянное моргание
По тому, как мигает лампа, определяется характер поломи или степень ее износа. Первой причиной поломки может быть разгерметизация корпуса, что позволяет выходить из основной колбы химический газ, который и дает осветительный эффект.Второй причиной такой поломки может быть перегоранием электродов, которые находятся внутри ламп.
Третий вариант, если после включения лампочка загорается, но при этом продолжает мерцать, чаще неисправность заключается неисправности таких составляющих компонентов как дроссель или стартер.
Четвёртым вариантом, по которому энергосберегающая лампа мигает после включения может быть даже простые перепады напряжения в сети. Несмотря на то, что практически каждая настольная или обычная лампа имеет защиту, бывают случаи, когда ее недостаточно.
Пятым вариантом может быть случай, когда греется проводка.

В большинстве случаев оптимальным вариантом является полная замена лампы

Но на настольной лампе мощностью в 11 ватт устранить неполадки легко, когда она сразу же видна, тогда нужно заменить внутреннюю деталь и всё вернётся в норму.Если же лампа горит одна за одной, обратите внимание на дросселя, на которых мог произойти обрыв проводки. Стоит лишь восстановить проводку или заменить необходимый компонент, после чего проблема будет решена

Однако для этого следует обратить внимание, на такой фактор, как схема энергосберегающей лампы, которая рассматривалась выше.
Если допустить ошибку, то возникают серьезные проблемы, решение которых потребует много времени и сил. Лучше проверять проводку на каждом этапе работ тестером. В таком случае настольную лампу 11 ватт легко проверить и ремонтировать.

Нагар
Основным признаком износа или поломки может служить нагар, который вызван выгоранием спиралей
При наличии данного признака, восстановлению скорее всего лампа не будет подлежать. В таком случае в светильнике следует заменить лампу и он по-прежнему будет нормально функционировать.
Перегорание нитей накаливания
Основные причины неполадок осветительных приборов: — проблемы в пускорегулирующем аппарате;— старение лампы;
— износ основных пускорегулирующих соединений.

Нити сложно спаять самому в домашних условиях, легче заменить данный компонент лампы.
При первом запуске светильника может произойти проблема разрыва цепи в стартер
Это связано с тем, что когда происходит прохождение тока в светильнике, оно является недостаточным для нормального всплеска в ионизации молекул газа. Эта проблема возникает при малом напряжении в сети.
В этом случае стоит направить свои усилия по нормализации напряжения в системе распределения электроэнергии.
После включения лампы, автомат полностью выбивает всю проводку.
Причина, кроется в том, что пробит конденсатор, который подключен параллельно сети.
Такой конденсатор нужно тут же заменить, заодно проверив остальные компоненты с помощью омметра.
Лампа не включается
Причиной того, что лампа не включается может быть обрыв дросселя или собственно поломка самой лампы.
Для начала — проверить непосредственно дроссель омметром. В случае, когда обрыв не был обнаружен — заменить стартер, и попробовать включить лампу. Если предыдущий вариант не помог, следует проверить саму лампу дневного света. Внимание стоит уделить на нити накаливания. В случае перегорания нити — закоротить ее. Однако не стоит повторять этот процесс сразу с двумя нитями, ведь в таком случае перегорит дроссель. Также данная проблема может свидетельствовать об неисправности в светильнике при ее старении. Это неисправности в проводке светильника, в патронах подключения ламп и стартера. В этом случае надо рассмотреть вопрос о целесообразности ремонта светильника.

ЧИТАТЬ ДАЛЕЕ: Как заделать швы между панелями на потолке: выбираем чем заделать швы между панелями, процесс работ

БП своими руками

Создание ИБП из энергосберегающих ламп включает в себя подготовительный этап и процесс преобразования

Все действия важно выполнять с соблюдением техники безопасности при работе с электроприборами

Подготовка инструментов и материалов

Схема стандартной энергосберегающей лампы представлена на рисунке ниже. Красные элементы нужны для запуска лампы и при сборке блока питания не потребуются.

Схема энергосберегающей лампы

Схема напоминает импульсный блок питания. Различия касаются только встроенного дросселя. Его необходимо заменить на трансформатор одним из методов:

• намотка на существующий дроссель вторичной обмотки с соответствующими параметрами;
• полное удаление дросселя и установка на его место подходящего по эксплуатационным показателям трансформатора из другого электроприбора.

При разработке энергосберегающей лампы изготовители особенное внимание уделяют компактности прибора. Все элементы подбираются так, чтобы не занимать много места

По этой причине о запасе мощности речи не идет. Желательно создавать блок питания в пределах изначальной мощности осветительного прибора. Это гарантирует долговечность схемы и убережет от перегрева.

Схема переделки ЭПРА в ИБП

Переделка ЭПРА в блок питания содержит:

1. Создание гальванической развязки для безопасности схемы.
2. Понижение выходного напряжения.
3. Выпрямление выходного напряжения.

Доработанная схема имеет вид.

Схема ЭПРА, переделанного в импульсный блок питания

Дроссель выполняет функции развязывающего и понижающего трансформатора, комплект диодов выпрямляет переменное напряжение. Конденсаторы в схеме сглаживают импульсы и обеспечивают стабильные показатели подающегося на электроприбор питания.

Порядок работы при переделке:

1. Из первоначальной схемы удаляются колба и конденсатор рядом с ней.
2. Все выводы лампы соединяются между собой, замыкая конденсаторы и дроссель, ранее идущие на лампочку.
3. Дроссель при этом становится основной нагрузкой схемы. Остается домотать на него вторичную обмотку проводом диаметром не более 0,8 мм. Достаточно нескольких витков.

Намотка вторичной обмотки на дроссель

Чтобы определить точное количество витков вторичной обмотки, используйте следующую методику:

1. На дроссель наматывается 10 витков, после чего подключается диодный мост.
2. Схема нагружается резистором 30 Вт с сопротивлением около 5 Ом.
3. При помощи мультиметра замеряется напряжение на резисторе.
4. Полученное напряжение делится на 10 (количество витков), тем самым получая напряжение с одного витка.
5. Нужное напряжение делится на вычисленный показатель. Это искомое количество витков вторичной обмотки.

В схеме могут быть использованы любые диоды, рассчитанные на обратное напряжение выше 25 В и ток 1 А.

Неисправности элементов пускорегулирующего блока

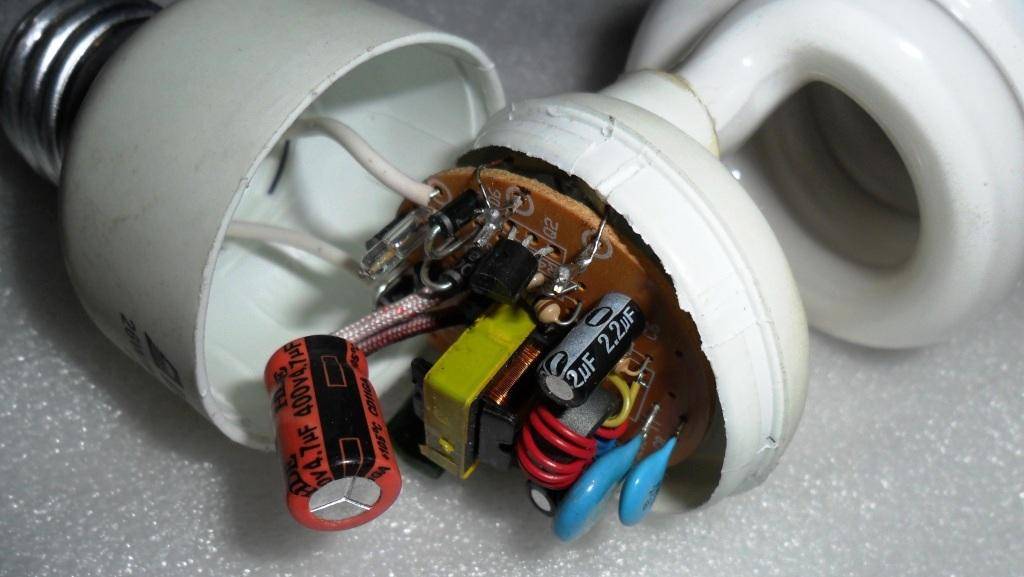

Проверка состояния деталей платы предусматривает тщательный осмотр каждого элемента схемы с обеих сторон. Обгоревшие радиокомпоненты видно сразу. Бывает так, что возле сгоревшего резистора портится небольшой участок дорожки. Это происходит из-за короткого замыкания в момент выхода элемента из строя.

Колба

Сначала мультиметром измеряется сопротивление нитей накаливания. Расчетное их сопротивление равно 10-15 Ом. Этот показатель должен быть примерно близким у всех нитей. Значительная разница в величине параметра говорит о том, что одна из нитей выгорела. Для исправления ситуации рекомендуется параллельно сгоревшему компоненту впаять в схему резистор с сопротивлением, равным сопротивлению второй спирали.

Восстановление лампочки таким способом – скорее полумера, а не полноценный ремонт, потому что не возвращает изначальную работоспособность светильника. После встраивания резистора работать будет лишь одна нить накаливания, так что изначальной яркости уже не получить. Если же обе нити работоспособны, придется искать неисправность в электронной схеме.

Советуем почитать:как проверить лампочку мультиметром

Проверка компонентов балласта

• предохранитель. Этот компонент расположен непосредственно на плате. Если же на там его нет, значит он заменён резистором, который находится находится между платой и центральным контактом цоколя. Сверху такой резистор покрыт изолирующим материалом (термоусадкой). Предохранитель проверяем мультиметром в режиме прозвонки или измерения сопротивления. Сопротивление рабочего предохранителя должно быть близким к 0 Ом. Если же вместо предохранителя используется резистор, то для его проверки один щуп мультиметра ставится на центральный контакт цоколя, а другой — к выводу на плате, к которому провод с резистором припаивается. В норме прибор должен показать сопротивление в единицы Ом. Для ремонта неисправный предохранитель или резистор заменяются на новые.
• диодный мост для выпрямления напряжения. Состоит, как правило, из 4 диодов, которые лучше выпаиваять для проверки. Проверка также осуществляется мультиметром в режиме проверки диодов.
• сглаживающий конденсатор фильтра. Этот элемент часто выходит из строя в энергосберегающих лампах дешевого китайского производства. Причем у лампы перед отключением проявляются «симптомы» в виде гула, нестабильного функционирования, легкое мигание в отключенном режиме. Неисправность конденсатора легко определяется визуально – он темнеет, вздувается и подтекает.
• высоковольтный конденсатор, поддерживающий заряд в колбе. Очень часто энергосберегающие лампы выходят из строя по причине пробоя этого радиокомпонента. При этом сам светильник перестает гореть, но возле электродов наблюдается легкое свечение. Чтобы починить лампу, нужно встроить в схему аналогичный по параметрам радиоэлемент.
• транзисторы перед проверкой в обязательном порядке выпаиваются, потому что их шунтирует одна из трансформаторных обмоток. Если один из этих элементов оказывается нерабочим, он просто заменяется аналогичным по параметрам. При соответствующих рабочих характеристиках нужно лишь подумать о том, позволят ли габариты его успешно вмонтировать.

При правильной диагностике, покупке и установке сменных радиокомпонентов ремонт энергосберегающей лампы своими руками недорог. Элементы пускорегулирующего аппарата продаются в магазинах радиодеталей по 5-10 рублей за штуку.

Обратная сборка

Прежде чем собирать энергосберегающую лампу после ремонта, необходимо проверить, исправно ли она работает. Достаточно соединить провода, не защелкивая корпус ЭПРА, и вкрутить цоколь в патрон. Если есть свет, ремонт проделан верно. Далее уже можно ставить микросхему на её место и складывать корпус. Разумеется, при проверке необходимо соблюдать правила безопасности. Если сомневаетесь — полностью соберите лампу перед проверкой.

Скачать справочные данные на транзисторы для люминесцентных ламп

• mje13001 / Даташит на транзистор mje13001, pdf, 88.67 kB, скачан: 7009 раз./

• MJE13002 (УКТ9145Б),MJE13003 (УКТ9145Б)_40W / Даташит на транзисторы, pdf, 187.82 kB, скачан: 9528 раз./

• MJE13004 MJE13005_75W / Даташит на транзисторы NPN, pdf, 184.15 kB, скачан: 4128 раз./

• mje13005_on_75W / Даташит на транзисторы к энергосберегающим лампам., pdf, 135.38 kB, скачан: 4091 раз./

• mje13006 mje13007_80W / Даташит на транзисторы к энергосберегающим лампам., pdf, 192.8 kB, скачан: 3687 раз./

• MJE13007-On_80W / Даташит на NPN транзисторы к энергосберегающим лампам., pdf, 127.07 kB, скачан: 10327 раз./

• mje13008 mje13009_100W / Даташит на NPN транзисторы к энергосберегающим лампам. Собраны несколько даташитов разных производителей в один файл., pdf, 1.07 MB, скачан: 4846 раз./

Подготовительные работы

В качестве примера — ниже приведена схема люминесцентной лампочки Vitoone, но принципиально состав плат от разных производителей отличается не сильно. В данном случае представлена лампочка достаточной мощности – 25 ватт, из неё может получиться отличный зарядный блок на 12 В.

Схема лампы Vitoone 25W

Сборка блока питания

Красным цветом на схеме обозначен осветительный узел (т.е. колба с нитями накала). Если нити в нём перегорели, тогда эта часть лампочки нам больше не понадобится, и можно смело откусить контакты от платы. Если лампочка всё же горела перед поломкой, хоть и тускло, можно потом попытаться реанимировать её на какое-то время, подсоединив к рабочей схеме с другого изделия. Но речь сейчас не об этом. Наша цель — создать блок питания с балласта, добытого из лампочки. Итак, удаляем все что находится между точками А и А´ на приведённой выше схеме. Для блока питания небольшой мощности (приблизительно равной исходной у лампочки-донора) достаточно лишь небольшой переделки. На месте удалённого лампочного узла нужно установить перемычку. Для этого просто примотайте новый отрезок провода к освободившимся штырькам — на месте крепления бывших нитей накала энергосберегающей лампочки (или к отверстиям под них).

В принципе Вы можете попытаться немного повысить генерируемую мощность, снабдив дополнительной (вторичной) навивкой уже имеющийся на плате дроссель (он обозначен на схеме как L5). Таким образом, его родная (заводская) навивка становится первичной, а ещё один слой вторичной — обеспечивает тот самый резерв мощности. И опять же, его можно регулировать количеством витков или толщиной навиваемого провода.

Подключение блока питания

Но, понятно, намного нарастить исходные мощности не удастся. Всё упирается в размеры «рамки» вокруг ферритов – они весьма ограничены, т.к. изначально предполагались для использования в компактных лампах. Зачастую удаётся нанести витки только в один слой, восьми – десяти для начала будет достаточно. Старайтесь накладывать их равномерно по всей площади феррита, чтобы получить максимальную производительность. Такие системы очень чувствительны к качеству навивки и будут неравномерно нагреваться, и в конце-концов придут в негодность. Рекомендуем на время проведения работ выпаять со схемы дроссель, так как иначе выполнить намотку будет нелегко. Очистите его от заводского клея (смол, плёнок и т.д.). Визуально оцените состояние провода первичной намотки, проверьте целостность феррита. Так как если они повреждены, нет смысла в дальнейшем продолжать с ним работать. Перед началом вторичной намотки проложите по верху первичной обмотки полоску бумаги или электрокартона, чтобы исключить вероятность пробоя. Липкая лента в данном случае не самый лучший вариант, так как со временем клеевой состав оказывается на проводах и ведёт к коррозии. Схема доработанной платы из лампочки будет выглядеть так

Схема доработаной платы из лампочки

Многие не понаслышке знают, что делать обмотку трансформатора своими руками то ещё удовольствие. Это скорее занятие для усидчивых. В зависимости от количества слоёв на это можно потратить от пары часов, до целого вечера. Ввиду ограниченности пространства дроссельного окна для создания вторичной обмотки рекомендуем использовать лакированный медный кабель, сечением 0,5 мм. Потому что проводам в изоляции там просто не хватит места для навивки сколько-нибудь значимого количества витков. Если надумаете снять изоляцию с имеющегося у вас провода, не пользуйтесь острым ножом, т.к. после нарушения целостности внешнего слоя обмотки на надёжность такой системы придётся только надеяться.

Почему мигают выключенные энергосберегающие лампы?

Мигание электроламп хорошо заметно в темное время суток или в темном помещении. Это такие заметные вспышки света с частотой примерно один раз в секунду. Здесь проблема может скрываться также в выключателе с подсветкой. Проблема отсутствует, на выключателях, в которых такая подсветка отсутствует.

Причина заключается в следующем. В каждой энергосберегающей лампе есть конденсатор, который запускает лампу. Когда отключен выключатель, то горит его светодиодная подсветка. Это означает, что через нее (от сети и через нашу энергосберегающую лампу) проходит небольшой электрический ток.

Именно этот небольшой протекающий ток и заряжает конденсатор, который в определенный момент времени запускает энергосберегающую лампу. Затем происходит небольшая вспышка и конденсатор снова разряжается и процесс повторяется. Вот поэтому и мерцают энергосберегающие лампочки.

Опасность ЛЛ и рекомендации по использованию

Наличие ультрафиолетового компонента в излучении энергосберегающей лампы опасно для здоровья человека. Это отрицательно сказывается на состоянии большинства жизненно важных органов:

• воздействие УФ излучения вредно для кожи и приводит к ее раннему старению;
• возможны такие нарушения, как аллергия, экзема и псориаз;
• нередко ультрафиолет вызывает приступы эпилепсии, мигрени, а также ухудшает общее состояние организма.

Сила опасного излучения зависит от места установки ЛЛ и расстояния до облучаемого объекта. В связи с этим их не рекомендуется использовать в светильниках, устанавливаемых на стол или навешиваемых на стены

Это тем более важно, если принимать во внимание опасность воздействия излучения на зрение человека

Определяем неисправные элементы на плате пускорегулирующего устройства.

Предохранитель.

В первую очередь проверяем предохранитель. Найти его легко. Одним концом он припаян к центральному контакту цоколя лампы, а вторым к плате. На него надета трубка из изоляционного материала. Обычно при такой неисправности предохранители не выживают.

Но как оказалось, это не предохранитель, а пол ваттный резистор сопротивлением около 10 Ом, причем был сгоревшим (в обрыве).

Определяется исправность резистора легко. Мультиметр переводите в режим измерения сопротивления на предел «прозвонка» или «200» и производите замер. Если резистор-предохранитель целый, то прибор покажет сопротивление около 10 Ом, ну а если покажет бесконечность (единицу), значит, он в обрыве. Как измерить сопротивление можно прочитать здесь.

Здесь один щуп мультиметра ставите к центральному контакту цоколя, а второй к месту на плате, куда припаян вывод резистора-предохранителя.

Еще один момент. Если резистор-предохранитель окажется сгоревшим, то когда будете его выкусывать, старайтесь откусить ближе к корпусу резистора, как показано на правой части верхнего рисунка. Потом к выводу, оставшемуся в цоколе, будем припаивать новый резистор.

Колба (лампа).

Далее проверяем сопротивление нитей накала колбы. Желательно выпаять по одному выводу с каждой стороны. Сопротивление нитей должно быть одинаковым, а если разное, значит, одна из них сгорела. Что не очень хорошо.

В таких случаях специалисты советуют параллельно сгоревшей спирали припаять резистор таким же сопротивлением, как у второй спирали. Но в моем случае обе спирали оказались целыми, а их сопротивление составило 11 Ом.

Следующим этапом проверяем на исправность все полупроводники – это транзисторы, диоды и стабилитрон. Если Вы не знаете, как проверить транзистор или диод, то прочитайте статью, как проверить транзистор мультиметром.

Как правило, полупроводники не любят работу с перегрузкой и коротких замыканий, поэтому их проверяем тщательно.

Диоды и стабилитрон.

Диоды и стабилитрон выпаивать не надо, они и так прекрасно прозваниваются прямо на плате. Прямое сопротивление p-n перехода диодов будет находиться в пределах 750 Ом, а обратное должно составлять бесконечность. У меня все диоды оказались целыми, что немного обрадовало.

Стабилитрон двуханодный, поэтому в обоих направлениях должен показать сопротивление равное бесконечности (единица).

Если у Вас некоторые диоды оказались неисправные, то их надо приобрести в магазине радиокомпонентов. Здесь используются 1N4007. А вот номинал стабилитрона определить не смог, но думаю, что можно ставить любой с подходящим напряжением стабилизации.

Транзисторы.

Транзисторы, а их два — придется выпаять, так как их p-n переходы база-эмиттер зашунтированы низкоомной обмоткой трансформатора.

Один транзистор звонился и вправо и влево, а вот второй был якобы целым, но вот между коллектором и эмиттером, в одном направлении, показал сопротивление около 745 Ом. Но я значение этому не придал, и посчитал его неисправным, так как с транзисторами типа 13003 дело имел в первый раз.

Транзисторы такого типа, в корпусе ТО-92, найти не смог, пришлось купить размером больше, в корпусе ТО-126.

Резисторы и конденсаторы.

Их тоже надо все проверить на исправность. А вдруг.

У меня еще оставался один SMD резистор, номинал которого небыло видно, тем более, что принципиальную схему этого пускорегулирующего устройства я не знал. Но была еще одна такая же рабочая энергосберегающая лампа, и она пришла мне на выручку. На ней видно, что номинал резистора R6 составляет 1,5 Ома.

Чтобы окончательно убедиться в том, что все возможные неисправности были найдены, я прозвонил все элементы на рабочей плате и сравнил их сопротивления на неисправной. Причем выпаивать ничего не стал.

1. Транзисторы 13003 – 2 шт. по 10 рублей каждый (в корпусе ТО-126 — взял 10 штук); 2. SMD резисторы — 1,5 Ома и 510 кОм по 1 рублю каждый (взял по 10 штук); 3. Резистор 10 Ом – 3 рубля за штуку (взял 10 штук); 4. Диоды 1N4007 – 5 рублей за штуку (взял 10 штук на всякий случай); 5. Термоусадка – 15 рублей.

Как правильно выбрать

Трубчатые люминесцентные лампы используются в основном в общественных зданиях, в быту их можно установить лишь в подсобных помещениях.

Напрямую заменить ЛН может компактная люминесцентная или светодиодная лампочка. Об экономии на потреблении электроэнергии можно судить по таблице:

Накаливания (Вт)	Компактная люминесцентная (Вт)	Светодиодная (Вт)
50	6	3-4
60	11	6-7
65	13	8
75	15	9
90	18	11
100	20	12
125	25	15
150	30	17

Перед тем, как идти в магазин, необходимо определить:

• какой нужен цоколь;
• какая форма лучше;
• мощность;
• цвет;
• производителя.

Если проводится замена источников в имеющемся светильнике, выбор ограничивается. Цоколь и форму необходимо подбирать в соответствии с параметрами выгоревших лампочек. При разработке новой системы во время строительства или ремонта специалисты рекомендуют провести расчеты, на их основании выбрать тип источников света, только потом подбирать светильники.

Подбор мощности проводится по таблице. Например, если необходимо заменить лампу накаливания на 100 Вт, нужно купить компактную энергосберегающую люминесцентную на 20 Вт или светодиодную на 12 Вт.

Если светильник не меняется, можно взять с собой старую лампочку, чтобы не ошибиться при выборе размера и цоколя.

Цвет света популярные производители указывают на изделии или упаковке. Достаточно только изучить, какой из них подходит для жилых помещений. При необходимости всегда существует возможность получить консультацию у продавца. Если магазин хороший, у него должен быть достаточный уровень квалификации.

Качество чаще всего зависит от производителя. Не стоит покупать дешевую продукцию, изготовленную на неизвестном китайском производстве

Обязательно нужно обратить внимание на заявленный срок службы. Если он короткий, лампочка не самого высокого качества. Минимальный срок должен быть от 3-х лет

Минимальный срок должен быть от 3-х лет.

Производители, предлагающие высококачественные энергосберегающие КЛЛ:

• Philips;
• OSRAM;
• Maxus;
• Фотон;

У этих изделий хорошие эксплуатационные характеристики и привлекательный гарантийный срок. Жидкая ртуть заменяется сплавом, не позволяющим веществу испаряться, если колба разбивается.

Производители, предлагающие товар со средним качеством:

• Навигатор;
• Космос;
• Nakai;

Продукция удовлетворительного качества класса эконом:

• DeLuxe;
• Volta.

Российская маркировка:

• Л – люминесцентная;
• ТБ – белая теплая;
• Б – белая;
• Д – дневная;
• Ц – цветопередача улучшена;
• Э – повышена экологичность.

В международной маркировке первая цифра обозначает светопередачу, остальные две – температуру, но в сотнях градусов. Например, 827, 830 и 836 – это 2700 – 3600 К.

У светодиодов есть особый параметр, который обязательно учитывается при выборе – угол потока света.

Разобраться поможет таблица:

Характеристики освещения	Угол (в градусах)	Обозначение
Широкий поток	От 60	VWFL
Равномерное рассеивание	55-60	WFL
Небольшой поток	35-40	FL
Узконаправленный луч	24-30	NFL
Пятно небольших размеров	15-20	SP
Ограниченное пятно	8-15	NSP
Узконаправленный пучок	до 8	VNSP

Led-лампы с углом до 20 градусов выбирают для подсветки декора или мебели. Для общего освещения угол должен быть максимальный.

О качестве можно не беспокоиться, если покупать продукцию Osram, Gauss, Uniel, Navigator.

Устройство светодиодных ламп для цепей переменного тока напряжением 220В

Светодиодные лампочки состоят из следующих компонентов:

1. Цоколя (Е27, Е14, Е40 и так далее) для вкручивания в патрон светильника, бра или люстры;
2. Диэлектрической прокладки между цоколем и корпусом;
3. Драйвера, на котором собрана схема для преобразования переменного напряжения в постоянного необходимой величины;
4. Радиатора, который служит для отвода тепла от светодиодов;
5. Печатной платы, на которую впаиваются светодиоды (типоразмеров SMD5050, SMD3528 и так далее);
6. Резисторов (чипы) для защиты светодиодов от пульсирующего тока;
7. Светорассеивателя для создания равномерного светового потока.
