Система отопления Тихельмана: схема подключения, плюсы и минусы, монтаж

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

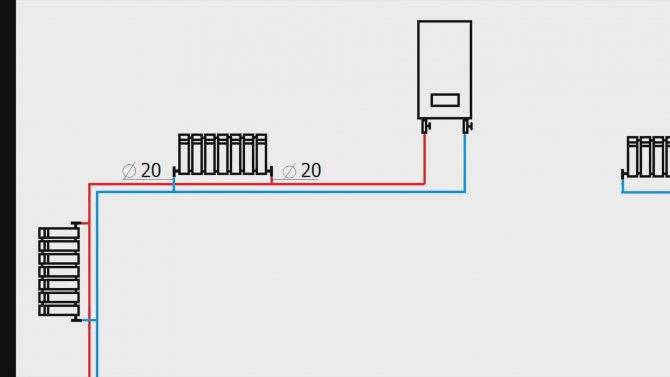

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

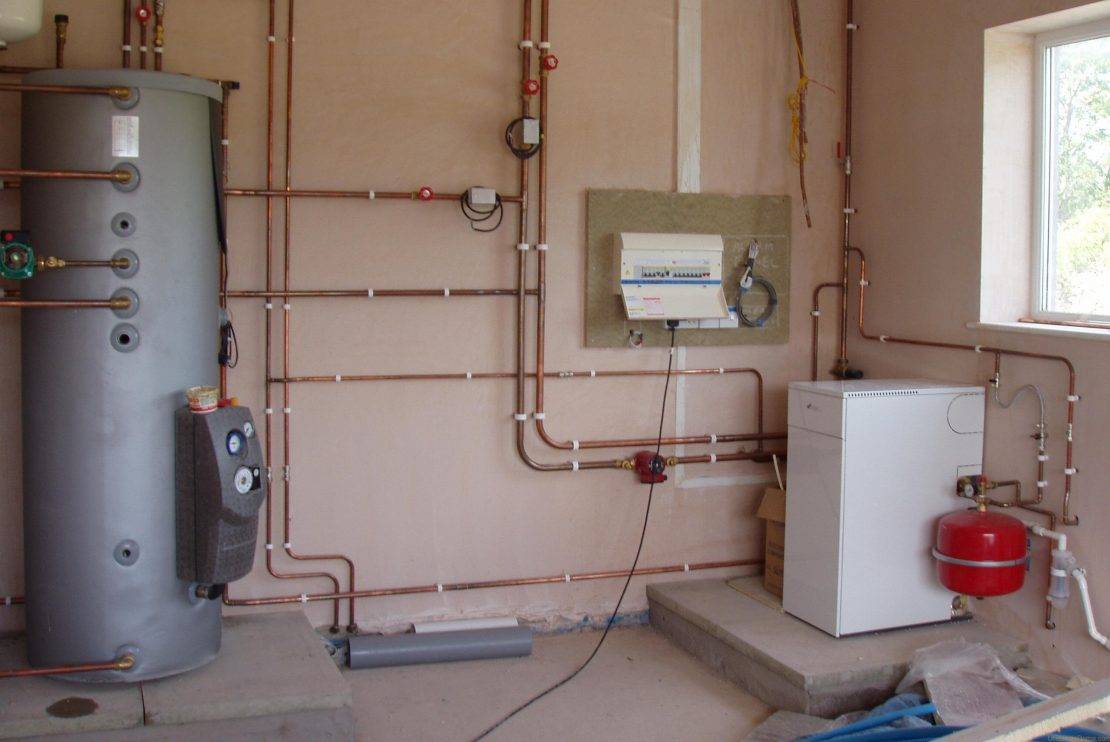

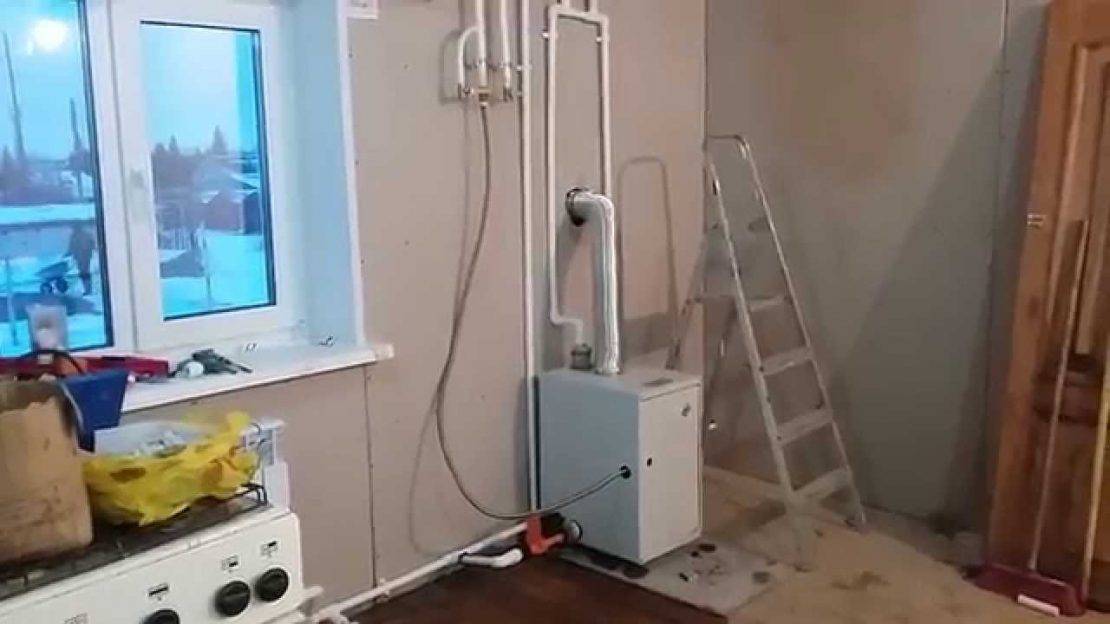

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома. Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

На патрубке подпитки.
По обеим сторонам насоса.
У расширительного бака.
На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

Отводящую ветку магистрали надо располагать ниже подающей.
Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
Бак расширительный должен быть установлен выше котла отопления.
На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
Расширительный бак должен устанавливаться в отапливаемом помещении.
Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
Для каждого этажа рекомендуется монтаж по отдельной схеме.

Алгоритм выполнения монтажных работ

Расчет диаметра трубопровода

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Необходимо соблюдать следующие условия:

Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

Установка котла

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

На патрубке подпитки.
По обеим сторонам насоса.
У расширительного бака.
На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

Отводящую ветку магистрали надо располагать ниже подающей.
Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
Бак расширительный должен быть установлен выше котла отопления.
На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
Расширительный бак должен устанавливаться в отапливаемом помещении.
Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

Установка циркуляционного насоса

Циркуляционный насос устанавливается на каждом этаже

Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
Для каждого этажа рекомендуется монтаж по отдельной схеме.

Схема устройства петли Тихельмана в доме

Если хозяин решил использовать схему отопления Тихельмана для двухэтажного дома, необходимо придерживаться рекомендаций профессионалов:

Правильно выбрать гидравлический насос – это основная деталь всей системы.
Для каждого этажа выкладывается своя петля. Стояк формируется общий для всех этажей.
Учитываются потери энергии на этажах, что требует тщательного подбора материала батарей, диаметра трубопровода. Для каждого этажа эти элементы выбираются с учетом особенностей подачи теплоносителя.
В контур попутки встраивается балансировочный кран. Для строений в 2 этажа краны монтируются в помещении котельной.

Обвязка котла

Как и системы любого отопления, 2-х трубные с попутным током носителя бывают открытыми и закрытыми. На выходе подающего патрубка нужно установить группу безопасности, которая включает предохранительный клапан, манометр и воздухоотводчик автоматического типа.

Если система открытого типа, то выход подающего конца магистрали представляет собой вертикальный канал – это разгонный стояк, в самой верхней точке которого устанавливается компенсационный бак (расширительный). После бака формируется подающий трубопровод, который отправляет теплоноситель в сеть отопления. Труба обратного тока дополняется циркуляционным насосом, выбирать который нужно с учетом гидравлического сопротивления всей магистрали отопления.

После насоса нужно установить тройник, посредством которого присоединяется расширительный бак, манометр для контроля уровня давления в нижней точке схемы и патрубок для слива и залива теплоносителя в магистраль.

Запорная арматура представлена шаровыми кранами с полным проходом, их устанавливают:

с обеих сторон от насоса;
на патрубке залива/слива воды;
на отводе расширительного бака;
в точках подключения котла к контуру отопления.

Если планируется монтаж закрытого клапана на байпасе, то точка врезки до насосного оборудования. Закрытый клапан на байпасе нужен для сработки при остановке циркуляции теплоносителя, чтобы защитить систему от холостого хода. В системе, где формируется несколько контуров с разной интенсивностью подачи теплоносителя, устанавливается гидрострелка. Это может быть раздача из отопительного прибора воды по магистрали с радиаторами и в контур теплого пола.

Трубопроводы

Если петля для отопления формируется в доме большой этажности, в расчет принимается общая площадь отапливаемых помещений, уровень теплопотерь – все это влияет на диаметр труб, которые будут применяться для обустройства магистрали.

При уровне теплопотерь не выше 15 кВт и площади в 150 м2 применяются трубы с показателем внутреннего сечения в 20 мм. Такие детали подходят для внутренних систем отопления, где количество батарей не превышает 8 единиц. Насос 25-40.

При условии потерь тепла в пределах 15-27 кВт и площади отопления не более 250 м2, нужно покупать трубы с сечением 25 мм (внутренний показатель). Насос 25-60

Допускается снижение параметров сечения трубопровода, но важно помнить, что для последнего радиатора диаметр подающего трубопровода не может быть менее 16 мм

Арматура

Чтобы обеспечить функциональность схемы, устанавливается регулировочная арматура. Для выравнивания перепадов давления рекомендуется подбирать разное количество секций в каждом радиаторе, но тут потребуются точные расчеты, произвести которые может только специалист.

Чтобы избежать ошибки в расчетах, можно установить на батареи регулировочные клапаны, на первых крайних в ряду радиаторах клапаны монтируются в обязательном порядке.

Если нет регулировочных клапанов, то применяется метод статической регулировки для балансировки петли Тихельмана. Такая система требует монтажа вставок, уменьшающих условный проход на определенную величину. Уплотнения в виде колец разного диаметра можно сделать своими руками, а ставить кольца следует в точку резьбового присоединения батареи.

1В этой статье мы расскажем об отопительной системе с попутным движением теплоносителя , которая называется схема Тихельмана. Устройство её во многом уникальное. Система не нуждается в балансировке, для нее характерна стабильная работа, однако есть и некоторые недочеты. Обо все это вы узнаете из материала.

Самотечный вариант

Самотечная схема отопления. Нажмите на фото для увеличения.

Он является наиболее простым и примитивным. Следовательно, такая система дешева и не слишком сложна в реализации, так как осуществляется в зависимости от планировки жилья. Но в этом и кроются ее недостатки.Она представляет собой большую металлическую трубу, подсоединенную к котлу и проходящую по всему дому (это обязательное условие), по которой течет теплоноситель.

Минусом такой схемы является необходимость в массивных трубах с большим сечением в диаметре, так как монтаж более тонких или добавление в систему батарей приводит к падению эффективности отопления по причине снижения скорости потока воды. В целях повышения КПД данной отопительной системы в доме монтируется не одна, а две трубы, что причиняет жильцам еще большие неудобства.

Монтаж

Процесс установки системы отопления Тихельмана заключается в последовательности следующих действий:

Для начала производится монтаж котла. Для того, чтобы его расположить в помещении, минимальная высота от пола до потолка должна составлять 2,5 м, допустимый объём помещения равен 8 м³. Для того, чтобы узнать необходимую мощность агрегата, нужно выполнить расчет (примеры можно найти в специализированных справочных изданиях). Для обогрева 10 м² понадобится примерно мощность в 1кВт.
Следующий этап — навешивание радиаторных секций. Изначально нужно определить сколько радиаторов вам нужно, затем необходимо сделать разметку их расположения (обычно их размещают под оконными проёмами) и крепление посредством специальных кронштейнов.
Далее переходим к этапу протягивания магистрали попутной системы отопления. Лучше всего использовать металопластиковые трубы, которые хорошо справляются с высокими температурами, а также порадуют владельцев долгим сроком эксплуатации и простотой монтажа. Основные трубопроводы (подача и “обратка”) от 20-ти до 26-ти мм и 16-ти мм для подсоединения радиаторов.
Монтаж циркуляционного насоса. Он должен быть установлен на обратной трубе максимально близко к котлу. Врезать его нужно через байпас с тремя кранами. Перед насосом должен стоять специальный фильтр. Пренебрегать этим требованием не стоит, поскольку он оказывает непосредственное влияние на срок службы оборудования.
Монтаж расширительного бака и элементов, которые отвечают за безопасность работы оборудования. Для отопительной системы с попутным движением теплоносителя подходят исключительно мембранные расширительные бачки. Элементы группы безопасности входят комплектацию совместно с котлом.

Если вы собрались применить схему Тихельмана для двухэтажного дома, то здесь есть специальная технология.

Разводка труб осуществляется с завязыванием всего здания полностью, а не каждого этажа по отдельности. Также следует на каждом этаже установить по одному циркуляционному насосу и оставить неизменными равные длины обратных и подающих трубопроводов для каждого радиатора в отдельности в соответствии с основными требованиями попутной двухтрубной отопительной системы. Если установить один насос, то в случае его поломки система отопления во всем доме придет в бездействие.

Многие специалисты считают целесообразным устройство общего стояка на два этажа с отдельной трубной разводкой на каждом этаже. Такими образом можно учесть разницу потерь тепла на каждом этаже и подобрать нужные диаметры труб, а также требуемое число секций в батареях.

Раздельная попутная схема отопления на этажах сделает настройку системы гораздо проще, а также позволит осуществить оптимальную балансировку нагрева всего здания. Однако, здесь нужно будет врезать в контур попутки балансировочный кран для каждого этажа. Краны могут быть размещены один около другого непосредственно рядом с котлом.

Популярность и широкое применение схемы отопления Тихельмана полностью оправдано, множество положительных отзывов довольных владельцев домов, использующих подобную схему является прямым подтверждением.

Одной из самых популярных разновидностей систем отопления в наше время является так называемая петля Тихельмана. Схема эта достаточно простая, но при выполнении разводки в данном случае, конечно же, нужно придерживаться определенной технологии. Перед монтажом такой системы обязательно следует составить подробный проект, сделав все необходимые расчеты.

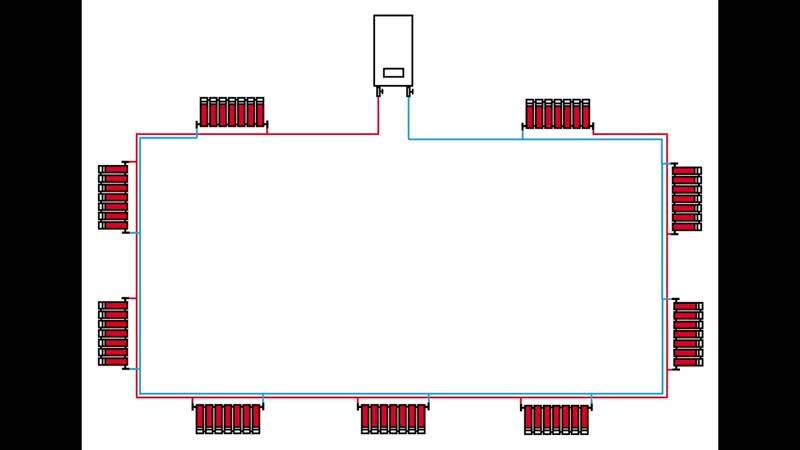

Схема отопления Тихельмана

Петля Тихельмана – двухтрубная система с реверсивным движением теплоносителя

Система имеет и другие названия: часто ее называют попутной, характеризуя перемещение жидкого теплоносителя по двум входящим в нее контурам. Помимо этого, встречается наименование этой схемы возвратной с реверсивным движением. Одна из основных особенностей установки – одинаковая протяженность подающей и обратной труб. Поскольку гидравлика в разных элементах системы будет идентичной, крайние радиаторы получают одинаковое количество тепла. При этом обратка берет начало от первого из них, а подача оканчивается на последнем.

Особенности внутреннего устройства одноэтажных частных домов зачастую таковы, что не располагают к навешиванию труб отопления на стены. Обычно их принято прокладывать под напольным покрытием и защищать теплоизолом. Монтаж петли отопления Тихельмана, в частности, замкнутого круга на распределительный элемент, в таком случае упрощается.

В помещениях с высокими оконными рамами распространено применение внутрипольных конвекторов. Если сравнивать с лучевой конструкцией, петля отопления Тихельмана лучше подойдет для подсоединения данных элементов благодаря меньшему расходу топлива и надежности работы.

В двухэтажном доме устанавливают общий стояк и проводят два кольца для первого и второго этажей. Необходимо учитывать, что потери энергии у них окажутся сильно различными, и подбирать радиаторы и диаметры используемых труб исходя из этого. Применение раздельных конструкций позволит осуществлять их взаимную балансировку. В двухэтажном доме два крана удобно поместить в котельной по соседству друг с другом.

Основные виды отопления

Однотрубная система отопления доставляет теплоноситель от котла к первому радиатору, из которого несколько остывший теплоноситель попадает в следующий и так далее по цепочке. Снижая температуру от радиатора к радиатору, теплоноситель возвращается обратно в котел. В результате первые в цепочке радиаторы имеют самую высокую температуру, а последние, соответственно, самые холодные. Эту проблему пытаются решать установкой на радиаторы дополнительной регулирующей арматуры и изменять диаметр труб, оборудовать байпасы и увеличивать размеры батарей в конце, чтобы увеличить теплоотдачу. Однотрубная система экономна при приобретении и монтаже, так как требуется не много труб и других расходных материалов, а значит и цена монтажа также будет ниже. Однако в больших зданиях, где требуется установка большого числа радиаторов, эта схема нивелирует КПД самых лучших и экономичных котлов, заставляя их работать на максимуме, и при этом все равно получать в «обратке» драматически остывший теплоноситель и холодные батареи в части отапливаемых помещений.

Двухтрубная система же предусматривает одновременную подачу горячего теплоносителя от котла через общую «горячую» трубу (коллектор) индивидуально к каждому из радиаторов. При этом каждый радиатор своим индивидуальным «выходом» подключается не к следующему радиатору, а в другую трубу – «обратку», к которой подключены «выходы» всех остальных радиаторов. Таким образом, происходит одновременный «сбор» остывшего теплоносителя из каждого из этих радиаторов в общий контур, возвращающий теплоноситель обратно в котел на подогрев. Теоретически это позволяет каждому радиатору получить теплоноситель одинаково высокой температуры, и вместо передачи его уже чуть остывшим следующему радиатору, сразу отдавать в «обратку».

Однако при практической реализации этой схемы возник ряд проблем. Прежде всего, в классической двухтрубной системе первый радиатор на получении теплоносителя являлся первым же и «отдавателем» в «обратку», а последний радиатор, получавший теплоноситель, становился также последним и на «обратке» тоже. Схема фактически оказалась тупиковой, и наилучшая циркуляция теплоносителя происходила на первом радиаторе, а наихудшая, прогнозируемо, на последнем – в «тупике». В борьбе с этим недостатком комбинировали различные диаметры труб, устанавливли ограничители давления, увеличивали размеры «тупиковых» радиаторов, однако слишком значительным уличшением результатов похвалиться не могли. Кроме того, двухтрубная система является заметно дороже и сложнее в монтаже, чем однотрубная, и по количеству необходимых труб, и по их разному диаметру, и по необходимости приобретать различного рода регулирующую арматуру.

Варианты схемы Тихельмана

При правильном построении схемы Тихельмана система отопления предполагает создание одинаковых условий для работы радиатора. Это касается перепадов давления, при том, что радиаторы имеют равные площади поверхностей, а, следовательно, и равный уровень теплоотдачи. Чтобы рисовать схемы правильно, необходимо некоторое время потренироваться.

Дверь можно обойти несколькими способами: трубу можно проложить сверху. При выборе этого варианта следует учесть, что участок над дверью должен быть оснащен автоматическим воздухоотводчиком: это не позволит воздуху накапливаться. Внешний вид помещения при этом страдает. Также воздухоотводчик может время от времени подтекать, что довольно непрактично.

Варианты схемы Тихельмана:

Вариант в одноэтажном доме. Трубу можно проложить ниже напольного уровня. Но это может быть неудобно, если тяжка пола уже выполнена.
Схема для двух этажей. По схеме завязывается вся система, а не этажи по-отдельности. Выполняется подача и обратка основных труб, имеющих диаметр в 20 мм. А уже к ним подключают радиаторы с использованием тубы в 16 мм.
Обвязка для трех этажей. Выполняется одна обвязка для всех этажей. Стояки имеют диаметр в 25 мм, подача и обратка в 20 мм, труба для отвода к радиаторам в 16 мм.

По возможности лучше выполнять подключение каждого этажа по-отдельности, при этом ля каждого подключая индивидуальный насос. Следует учесть, что использование одного насоса при его поломке может привести к тому, из строя выйдет сразу вся система отопления. Схему Тихельмана можно использовать для прокладки отопления во всех типах помещений. Она предполагает равномерный прогрев радиаторов, а монтировать ее довольно легко, если схема составлена правильно.

Каковы преимущества данного варианта?

Выбирая между аналогами, которые современные специалисты разработали для частных домов, необходимо разобраться с тем, каковы их отличительные достоинства. В случае «попутки» справедливо будет упомянуть о таких характеристиках:

Несмотря на то, что мероприятия по балансировке все же необходимо осуществлять, их масштабы будут минимальными, в отличие от аналогичных видов работ с другими отопительными конструкциями.
Благодаря особенностям конструкции данного типа прогрев помещений осуществляется равномерно, а тепло при этом еще очень долго не покидает дом.
В заключении хотелось бы сказать, что попутная схема современной системы отопления, которая более известна под названием петля Тихельмана, функционирует с максимальной отдачей.

В рамках тупиковых конструкций двухтрубного типа радиаторы, которые расположены в наибольшей близости к нагревательному оборудованию, в отличие от отдаленных, как правило, нагреваются до высоких температур. Естественно, такая ситуация требует поиска эффективных решений. В данном случае специалисты рекомендуют проводить монтаж балансировочных кранов, при помощи которых количество теплоносителя, протекающего через трубы около нагревательного агрегата, существенно сокращается.“Петля” подойдет для помещений с простой планировкой

К сожалению, даже дорогостоящая балансировка не способна позволить пользователю запустить радиаторы на мощность, предусмотренную производителем. Помимо этого, дополнительной денежной затратой в деле организации такой конструкции, является обязательная покупка весьма недешевого насоса, мощностные параметры которого обеспечат эффективное движение теплоносителя.

Одновременно с этим, так называемая петля Тихельмана известна практически полным отсутствием подобных минусов. Так, батареи, которые задействованы в ее конструкции, функционируют в усредненных и равных условиях.
