Обзор систем отопления жилых и административных зданий: примеры расчета, нормативные документы

Электрическое отопление

Нагрев помещения имеет место благодаря распределению воздуха, проходящего через приборную панель без того, чтобы нагревалась ее лицевая сторона. Это полностью обезопасит от различных ожогов и предотвратит любое возгорание.

Такие виды систем отопления зданий не требуют больших затрат для установки или ремонта, к тому же, могут обеспечить максимальный комфорт. Электрический конвектор можно просто поставить в определенное место и подключить его к питанию сети

Делая выбор системы отопления, можно обратить внимание на данный тип – довольно эффективный

Принцип действия

Холодный воздух, который находится в нижней части здания, проходит через нагревательный компонент конвектора. Затем его объем увеличивается и он уходит вверх через выходные решетки. Обогревательный эффект имеет место и благодаря дополнительному излучению тепла с передней стороны панели электрического конвектора.

Уровень комфорта и экономичность такой обогревательной системы достигается благодаря тому, что в электрических конвекторах применяется электронная система, которая помогает поддерживать определенную температуру. Нужно всего-навсего установить необходимый температурный показатель и датчик, который установлен в нижней области панели начнет через заданный период времени определять температуру воздуха, который проникает в помещение. Датчик подаст сигнал на термостат, который в свою очередь подключит или наоборот выключит обогревательный элемент. Посредством такой системы для поддержания определенной температуры, которая даст возможность соединить электрические конвекторы в разных помещениях, для того чтобы обогреть целое здание.

Добавить комментарий

Создание эффективной системы отопления больших зданий существенно отличается от аналогичных автономных схем коттеджей. Разница заключается в сложности распределения и контроля параметров теплоносителя. Поэтому следует ответственно отнестись к выбору системы отопления зданий: виды, типы, расчеты, обследования. Все эти нюансы учитываются еще на стадии проектирования сооружения.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

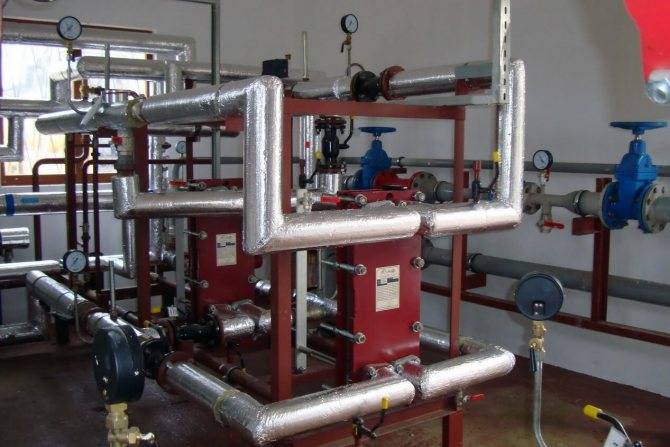

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Требования к температуре и влажности

В соответствии с требованиями СанПиН, установлены следующие значения по температуре и влажности:

Категория жилого помещения	Температура воздуха в комнате, °C	Результирующая температура, °C	Относительная влажность, %
оптимальная	допустимая	оптимальная	допустимая	оптимальная	допустимая
Показатели для холодного времени года
Нормативы по отоплению для квартир: жилая комната	20-22	18-24	19-20	17-23	45-30	60
То же в районах наиболее холодной пятидневки (минус 31 °C и ниже)	21-23	20-24	20-22	19-23	45-30	60
Кухня	19-21	18-26	18-20	17-25	Не нормируется
Туалет	19-21	18-26	18-20	17-25
Ванная или совмещенный санузел	24-26	18-26	23-27	17-26
Межквартирный коридор	18-20	16-22	17-19	15-21	45-30	60
Вестибюль, лестничная клетка	16-18	14-20	15-17	13-19	Не нормируется
Кладовые	16-18	12-22	15-17	11-21
Значения для теплого времени года
Жилая комната	22-25	20-28	22-24	18-27	60-30	65

Точные расчеты тепловой нагрузки

Значение теплопроводности и сопротивление теплопередачи для строительных материалов

Но все же этот расчет оптимальной тепловой нагрузки на отопление не дает требуемую точность вычисления. Он не учитывает важнейший параметр – характеристики здания. Главной из них является сопротивление теплопередачи материал изготовления отдельных элементов дома – стен, окон, потолка и пола. Именно они определяют степень сохранения тепловой энергии, полученной от теплоносителя системы отопления.

Что же такое сопротивление теплопередачи (R )? Это величина, обратная теплопроводности (λ ) – возможности структуры материала передавать тепловую энергию. Т.е. чем больше значение теплопроводности – тем выше тепловые потери. Для расчета годовой нагрузки на отопление воспользоваться этой величиной нельзя, так как она не учитывает толщину материала (d ). Поэтому специалисты используют параметр сопротивление теплопередачи, который вычисляется по следующей формуле:

Расчет по стенам и окнам

Сопротивление теплопередачи стен жилых зданий

Существуют нормированные значения сопротивления теплопередачи стен, которые напрямую зависят от региона, где расположен дом.

В отличие от укрупненного расчета нагрузки на отопление сначала нужно вычислить сопротивление теплопередачи для наружных стен, окон, пола первого этажа и чердака. Возьмем за основу следующие характеристики дома:

• Площадь стен – 280 м². В нее включены окна – 40 м² ;
• Материал изготовления стен – полнотелый кирпич (λ=0.56 ). Толщина наружных стен – 0,36 м. Исходя из этого рассчитываем сопротивление телепередачи — R=0.36/0.56= 0,64 м²*С/Вт ;
• Для улучшения теплоизоляционных свойств был установлен наружный утеплитель – пенополистирол толщиной 100 мм. Для него λ=0,036. Соответственно R=0,1/0,036= 2,72 м²*С/Вт ;
• Общее значение R для наружных стен равно 0,64+2,72= 3,36 что является очень хорошим показателем теплоизоляции дома;
• Сопротивление теплопередачи окон — 0,75 м²*С/Вт (двойной стеклопакет с заполнением аргоном).

Фактически тепловые потери через стены составят:

(1/3,36)*240+(1/0.75)*40= 124 Вт при разнице температуры в 1°С

Температурные показатели возьмем такие же, как и для укрупненного вычисления нагрузки на отопление +22°С в помещении и -15°С на улице. Дальнейший расчет необходимо делать по следующей формуле:

Расчет по вентиляции

Затем необходимо вычислить потери через вентиляцию. Общий объем воздуха в здании составляет 480 м³. При этом его плотность примерно равна 1,24 кг/м³. Т.е. его масса равна 595 кг. В среднем за сутки (24 часа) происходит пятикратное обновление воздуха. В таком случае для вычисления максимальной часовой нагрузки для отопления нужно рассчитать тепловые потери на вентиляцию:

(480*40*5)/24= 4000 кДж или 1,11 кВт/час

Суммируя все полученные показатели можно найти общие тепловые потери дом:

Таким образом определяется точная максимальная тепловая нагрузка на отопление. Полученная величина напрямую зависит от температуры на улице. Поэтому для расчета годовой нагрузки на отопительную систему нужно учитывать изменение погодных условий. Если средняя температура в течение отопительного сезона составляет -7°С, то итоговая нагрузка на отопление будет равна:

(124*(22+7)+((480*(22+7)*5)/24))/3600)*24*150(дней отопительного сезона)=15843 кВт

Меняя температурные значения можно сделать точный расчет тепловой нагрузки для любой системы отопления.

К полученным результатам нужно прибавить значение тепловых потерь через крышу и пол. Это можно сделать поправочным коэффициентом 1,2 – 6,07*1,2=7,3 кВт/ч.

Полученная величина указывает на фактические затраты энергоносителя при работе системы. Существует несколько способов регулирования тепловой нагрузки отопления. Наиболее действенный из них – уменьшение температуры в комнатах, где нет постоянного присутствия жильцов. Это можно осуществить с помощью терморегуляторов и установленных датчиков температуры. Но при этом в здании должна быть установлена двухтрубная система отопления.

Для вычисления точного значения тепловых потерь можно воспользоваться специализированной программой Valtec. В видеоматериале показа пример работы с ней.

Анатолий Коневецкий, Крым, Ялта

Анатолий Коневецкий, Крым, Ялта

Уважаемая Ольга! Извините,что обращаюсь к Вам еще раз. Что-то у меня по Вашим формулам получается немыслимая тепловая нагрузка: Кир=0,01*(2*9,8*21,6*(1-0,83)+12,25)=0,84 Qот=1,626*25600*0,37*((22-(-6))*1,84*0,000001=0,793 Гкал/час По укрупненной формуле, приведенной выше, получается всего 0,149 Гкал/час. Не могу понять, в чем дело? Разъясните пожалуйста! Извините за беспокойство. Анатолий.

Анатолий Коневецкий, Крым, Ялта

Способы циркуляции жидкости

Перемещение теплоносителя по трубам производится самотеком (конвекция и расширение), или принудительным способом. В первом случае нагретая в котле жидкость благодаря конвекции двигается по сети труб к радиаторам. Такое передвижение воды называется прямым током. Далее, остывший в батареях теплоноситель движется обратно к отопительному котлу, после чего цикл повторяется. Этот отрезок – обратный ток.

Чтобы повысить скорость циркуляции переносчика тепла по трубам, применяются специализированные насосные агрегаты, устанавливаемые между трубами обратного тока. Существуют модели отопительных котлов со встроенными насосами.

Естественный способ циркуляции

Передвижение теплоносителя здесь осуществляется естественным путем, без приложения посторонних сил. Здесь используется простейший физический принцип, благодаря которому вода нагревается в чайнике, а происходит это потому, что ее горячие слои легче холодных и поднимаются наверх.

Пример естественной циркуляции теплоносителяИсточник

Так и происходит весь процесс – нагретая в котле вода поднимается в наивысшую точку разводки и дальше двигается самотеком под действием собственного веса (трубы стоят под уклоном 3-4 градуса). Проходя через батареи вода остывает, ее плотность увеличивается и она приходя в отопительный котел вытесняет уже нагревшиеся слои наверх.

Системы отопления, основанные на данном виде циркуляции, достаточно несложные и не требуют установки дополнительного оборудования, что упрощает процесс монтажа. Но подходят они лишь для домов с небольшой площадью из-за ограничений по длине контура в 30 метров. Также к минусам относятся необходимость установки труб с большим диаметром и низкие показатели давления.

Искусственный способ циркуляции

Реализация принудительного передвижения жидкости по трубам требует обязательной установки насосного агрегата, обеспечивающего усиление циркуляции. Кругооборот теплоносителя обеспечивается разницей в давлениях прямого и обратного хода. Установка таких конструкций не требует расчета и соблюдения наклона труб, что является несомненным преимуществом.

При принудительной циркуляции уклоны труб делать не надоИсточник

К минусам можно отнести энергозависимость – если зимой отключится электричество, то без наличия генератора вода просто не будет перемещаться по трубам. Это немаловажный момент, который обязательно надо учитывать при выборе вида циркуляции теплоносителя.

Расчет отопительной системы

Чтобы совершить корректную установку отопления следует произвести расчет основных параметров, что даст возможность определить необходимую мощность котла, размеры трубопровода и емкость радиаторов.

Для начала вычисляются габариты всех помещений. Чтобы поддерживать умеренный температурный режим, следует устанавливать котел с мощностью 70 Вт/ м³, включая обязательный запас в 20% для снижения нагрузки.

Что такое системы отопления

Даже обычная кирпичная печь в деревянном доме является элементарной системой отопления, так как возводится с целью обогрева и приготовления пищи, имеет нагревательный блок и дымоход. Современные системы отопления в частных и многоквартирных домах, иных видах зданий, намного сложнее и технологичнее, так как могут включать:

• трубопроводы для подачи и отвода горячей воды, для естественной и насосной подачи теплоносителя;
• терморегуляторы для поддержания определенной температуры;
• отопительные приборы (конвекторы, обогреватели, бойлеры, котлы и т.д.);
• иные устройства, приборы и оборудование.

Для повышения эффективности системы отопления может применяться электронное оборудование, контролирующее температуру в зданиях и помещениях. В объектах могут предусматриваться альтернативные источники получения энергии для подогрева (солнечные панели, инфракрасное оборудование и т.д.). выбрать оптимальное месторасположение всех элементов системы отопления должен проектировщик, с учетом вида теплоносителя, характеристик здания и помещений, требований строительных норм и правил.

В систему отопления могут входить автономные и централизованные сети, бойлерное оборудование здания

Нормативные документы

Система отопления является частью инженерных сетей и оборудования, проектируемого при строительстве, реконструкции и капитальном ремонте объекта. Подраздел «Отопление, вентиляция и кондиционирование, тепловые сети» прямо указан как обязательная часть раздела проекта в Постановлении Правительства РФ № 87. Для проектирования также применяются следующие нормативные акты и своды правила:

• ГОСТ 21.602-2106, описывающие системы проектной документации и порядок ее подготовки для отопления ();
• ГОСТ 22270-2018 на системы отопления, вентиляции и кондиционирования ();
• СП 118.13330.2012 на общественные здания ();
• СП 54.13330.2016 на многоквартирные дома ();
• СП 56.13330.2011 на производственные здания ();
• СП 60.13330.2012 на отопление, вентиляцию и кондиционирование воздуха (актуализированный СНиП 41-01-2003) ().

Также проектировщик будет учитывать сведения из иных разделов проекта, нормативную базу для их разработки. В частности, для отражения в проекте мест прокладки труб и иного отопительного оборудования нужно знать архитектурные, конструкторские и иные решения на весь объект и его помещения.

Простым языком

Тепло и комфорт в жилых и нежилых зданиях являются основой жизнедеятельности человека, высокой эффективности труда и производства. Неправильное проектирование отопления может привести:

Виды систем отопления зданий

Водяное отопление дома

Как правильно подобрать определенный тип теплоснабжения здания? Прежде всего учитывается вид энергоносителя. Исходя из этого можно планировать последующие этапы проектирования.

Существуют определенные виды систем отопления зданий, отличающиеся как принципом работы, так и эксплуатационными качествами. Наиболее распространенным является водяное отопления, так как оно обладает уникальными качествами и может быть относительно легко адаптировано к любому типу здания. Выполнив расчет количества тепла на отопление здания можно выбрать следующие типы теплоснабжения:

• Автономное водяное. Характеризуется большой инертностью нагрева воздуха. Однако наряду с этим является наиболее популярным типом систем отопления зданий из-за большого разнообразия компонентов и низкими затратами на обслуживание,
• Центральное водяное. В этом случае вода является оптимальным типом теплоносителя для ее транспортировки на большие расстояние – от котельной к потребителям,
• Воздушное. В последнее время оно применяется в качестве общей системы климатического контроля в домах. Является одной из самых дорогостоящих, что сказывается на обследовании системы отопления здания,
• Электрическое. Несмотря на небольшие затраты по первичной закупке оборудования, электрическое отопление является самым дорогостоящим в обслуживании. В случае его установки следует максимально точно выполнить расчет отопления по объему здания, чтобы снизить планируемые затраты.

Что рекомендуется выбирать в качестве теплоснабжения дома – электрическое, водяное или воздушное отопление? Прежде всего нужно выполнить расчет тепловой энергии на отопление здания и другие виды проектных работ. На основе полученных данных и подбирается оптимальная отопительная схема.

Расчет радиатора отопления по площади

Зависит он от материала, из которого они изготовлены. Чаще всего сегодня используются биметаллические, алюминиевые, стальные, значительно реже чугунные радиаторы. Каждый из них имеет свой показатель теплоотдачи (тепловой мощности). Биметаллические радиаторы при расстоянии между осями в 500 мм, в среднем имеют 180 — 190 Вт. Радиаторы из алюминия имеют практически такие же показатели.

Теплоотдача описанных радиаторов рассчитывается на одну секцию. Радиаторы стальные пластинчатые являются неразборными. Поэтому их теплоотдача определяется исходя из размера всего устройства. Например, тепловая мощность двухрядного радиатора шириной 1 100 мм и высотой 200 мм будет 1 010 Вт, а панельного радиатора из стали шириной 500 мм, а высотой 220 мм составит 1 644 Вт.

В расчет радиатора отопления по площади входят следующие базовые параметры:

— высота потолков (стандартная – 2,7 м),

— тепловая мощность (на кв. м – 100 Вт),

— одна внешняя стена.

Эти расчеты показывают, что на каждые 10 кв. м необходимо 1 000 Вт тепловой мощности. Этот результат делится на тепловую отдачу одной секции. Ответом является необходимое количество секций радиатора.

Для южных районов нашей страны, так же как и для северных, разработаны понижающие и повышающие коэффициенты.

Обслуживание системы отопления зданий

После корректного теплотехнического расчета теплоснабжения здания необходимо знать обязательный перечень нормативных документов на ее обслуживание. Это нужно знать для своевременного контроля работы системы, а также минимизации появления аварийных ситуаций.

Составление акта осмотра системы отопления здания происходит только представителями ответственной компании. При этом учитывается специфика теплоснабжения, его вид и текущее состояние. Во время обследования системы отопления здания должны заполняться следующие пункты документа:

1. Местонахождение дома, его точный адрес.
2. Ссылка на договор о поставке тепла.
3. Количество и местонахождение приборов теплоснабжения – радиаторов и батарей.
4. Замер температуры в помещениях.
5. Коэффициент изменения нагрузки в зависимости от текущих погодных условий.

Для инициации обследования отопительной системы дома необходимо подать заявление в управляющую компания. В нем обязательно указывается причина – плохая работа теплоснабжения, аварийная ситуация или несоответствие текущих параметров системы нормам.

Согласно текущих норм во время аварии представители управляющей компании должны в течение максимум 6 часов ликвидировать ее последствия. Также после этого составляется документ о причиненном ущербе собственникам квартир из-за аварии. Если причиной является неудовлетворительное состояние – УК должна за свой счет восстановить квартиры или выплатить компенсацию.

Нередко во время реконструкции системы отопления здания необходимо выполнить замену некоторых ее элементов на более современные. Затраты определяются фактом – на чьем балансе состоит отопительная система. Восстановлением трубопроводов и других компонентов, не находящихся в квартирах должна заниматься управляющая компания.

Если же собственник помещения захотел поменять старые чугунные батареи на современные – следует предпринять такие действия:

1. В управляющую компанию составляется заявление, в котором указывается план квартиры и характеристики будущих отопительных приборов.
2. По истечении 6 дней УК обязана предоставить технические условия.
3. Согласно им выполняется подбор оборудования.
4. Монтаж осуществляется за счет собственника квартиры. Но при этом должны присутствовать представители УК.

В видеоматериале рассказывается об особенностях радиаторного отопления:

ООО «ЭНЕРГОТЕСТ» специализируется на работах в области энергоэффективного теплоснабжения зданий и помещений, занимается разработкой систем отопления комплексно: начиная с наружных тепловых сетей, тепловых пунктов (ИТП, ЦТП), заканчивая внутренней системой отопления и вентиляции.

Большой опыт разработки проектной документации в данной сфере позволяет нам качественно и быстро проводить:

1. Разработку систем отопления и ГВС для новых помещений, зданий.
2. Разработку проектов систем отопления для реконструируемых объектов.
3. Восстановление проектов по фактически смонтированной системе отопления.
4. Разработку проекта системы отопления для устранения предписаний и замечаний после проверок теплоснабжающими организациями (например, ПАО «МОЭК»)

ООО «ЭНЕРГОТЕСТ» работает с 2004 г. и имеет большой опыт выполнения работ по проектированию инженерных систем, энергетическому обследованию предприятий. Высококвалифицированные специалисты выполняют разработку проектов согласно требованиям нормативной документации, что гарантирует прохождение экспертизы и любых согласований в сжатые сроки.

При необходимости осуществления полного комплекса работ по подключению объекта к тепловой сети мы можем предложить разработку проектной документации на тепловой пункт, ввод теплотрассы в здание, тепловую сеть от точки разграничения балансовой принадлежности. Вы можете заказать полный комплект проектной документации всех инженерных систем здания, в этом случае сроки и стоимость работ будут сокращены, т.к. работы по обследованию объекта будут выполнены в комплексе и повысится контроль над качеством разработки проектов со стороны ответственного ГИП, который сможет увязать все инженерные системы здания воедино.

В случаях, где это необходимо, разработанные проекты инженерных систем проходят согласование в ОСП МОЭК, Ростехнадзор
и других контролирующих органах.

Современные технологии позволяют выполнить проектирование отопления частного дома с учетом требований и личных предпочтений хозяев жилища

К ответственному процессу, от которого напрямую зависит микроклимат и комфорт в комнатах, нужно подходить с особым вниманием, изучив все возможные варианты и остановив свой выбор на более оптимальном

Обслуживание системы отопления зданий

Тепловизор – прибор для контроля работы отопления

После корректного теплотехнического расчета теплоснабжения здания необходимо знать обязательный перечень нормативных документов на ее обслуживание. Это нужно знать для своевременного контроля работы системы, а также минимизации появления аварийных ситуаций.

Составление акта осмотра системы отопления здания происходит только представителями ответственной компании. При этом учитывается специфика теплоснабжения, его вид и текущее состояние. Во время обследования системы отопления здания должны заполняться следующие пункты документа:

1. Местонахождение дома, его точный адрес.
2. Ссылка на договор о поставке тепла.
3. Количество и местонахождение приборов теплоснабжения – радиаторов и батарей.
4. Замер температуры в помещениях.
5. Коэффициент изменения нагрузки в зависимости от текущих погодных условий.

Для инициации обследования отопительной системы дома необходимо подать заявление в управляющую компания. В нем обязательно указывается причина — плохая работа теплоснабжения, аварийная ситуация или несоответствие текущих параметров системы нормам.

Акт осмотра системы отопления

Согласно текущих норм во время аварии представители управляющей компании должны в течение максимум 6 часов ликвидировать ее последствия. Также после этого составляется документ о причиненном ущербе собственникам квартир из-за аварии. Если причиной является неудовлетворительное состояние – УК должна за свой счет восстановить квартиры или выплатить компенсацию.

Нередко во время реконструкции системы отопления здания необходимо выполнить замену некоторых ее элементов на более современные. Затраты определяются фактом – на чьем балансе состоит отопительная система. Восстановлением трубопроводов и других компонентов, не находящихся в квартирах должна заниматься управляющая компания.

Если же собственник помещения захотел поменять старые чугунные батареи на современные —  следует предпринять такие действия:

1. В управляющую компанию составляется заявление, в котором указывается план квартиры и характеристики будущих отопительных приборов.
2. По истечении 6 дней УК обязана предоставить технические условия.
3. Согласно им выполняется подбор оборудования.
4. Монтаж осуществляется за счет собственника квартиры. Но при этом должны присутствовать представители УК.

В видеоматериале рассказывается об особенностях радиаторного отопления:

Очень точный расчет радиаторов отопления

Выше мы привели в пример очень простой расчет количества радиаторов отопления на площадь. Он не учитывает многие факторы, такие как качество теплоизоляции стен, вид остекления, минимальная наружная температура и многие другие. Пользуясь упрощенными вычислениями, мы можем наделать ошибок, в результате чего некоторые комнаты получатся холодными, а некоторые – слишком жаркими. Температура поддается коррекции с помощью запорных кранов, но лучше всего предусмотреть все заранее – хотя бы ради экономии материалов.

Если во время строительства своего дома вы уделили достойное внимание его утеплению, то в дальнейшем вы хорошо сэкономите на отоплении. Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты

Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85

Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты. Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85.

Стены в доме выложены в два кирпича или в их конструкции предусмотрен утеплитель? Тогда применяем коэффициент 1,0. Если обеспечить дополнительную теплоизоляцию, можно смело использовать понижающий коэффициент 0,85 – расходы на обогрев уменьшатся. Если теплоизоляции нет, применяем повышающий коэффициент 1,27.

Обратите внимание, что обогрев домовладения с одинарными окнами и плохой теплоизоляцией приводит к большим тепловым (и денежным) потерям. Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон

В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9

Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон. В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9.

Высота потолков – не менее важный параметр. Применяем здесь следующие коэффициенты:

Таблица расчета количества секций радиатора отопление в зависимости от площади помещения и высоты потолков.

За потолком находится чердак или еще одна жилая комната? И здесь мы применяем дополнительные коэффициенты. Если наверху отапливаемый чердак (или с утеплением), умножаем мощность на 0,9, а если жилое помещение – на 0,8. За потолком обычный неотапливаемый чердак? Применяем коэффициент 1,0 (или просто не берем его в расчет).

После потолков примемся за стены – вот коэффициенты:

• одна наружная стена — 1,1;
• две наружные стены (угловая комната) – 1,2;
• три наружные стены (последняя комната в вытянутом доме, хате) – 1,3;
• четыре наружные стены (однокомнатный домик, хозпостройка) – 1,4.

Также в расчет берется средняя температура воздуха в самый холодный зимний период (тот самый региональный коэффициент):

• холода до –35 °C – 1,5 (очень большой запас, позволяющий не замерзнуть);
• морозы до –25 °C – 1,3 (подходит для Сибири);
• температура до –20 °C – 1,1 (средняя полоса России);
• температура до –15 °C – 0,9;
• температура до –10 °C – 0,7.

Последние два коэффициента используются в жарких южных регионах. Но даже тут принято оставлять солидный запас на случай холодов или специально для теплолюбивых людей .

Получив итоговую тепловую мощность, необходимую для обогрева выбранного помещения, следует разделить ее на теплоотдачу одной секции. В результате мы получим требуемое количество секций и сможем отправиться в магазин

Обратите внимание, что данные расчеты предусматривают базовую мощность обогрева в размере 100 Вт на 1 кв. м

Если вы боитесь ошибиться в расчетах, обратитесь за помощью к профильным специалистам. Они выполнят максимально точные расчеты и вычислят требуемую для обогрева тепловую мощность.

Из чего состоит отопление (отопительная система)

Сначала вкратце пробежимся что такое система отопления и из чего она состоит. В самом общем виде тепло должно где-то вырабатываться и куда-то по чему-то передаваться и, соответственно, отопительная система состоит из:

• теплогенератора,
• теплопровода,
• отопительного прибора.

Вкратце система отопления состоит из трёх основных элементов

Всё это может существовать в едином приборе, например, переносной обогреватель — он же и генератор и проводник и сам себе отопительный прибор. Ну, а в других случаях это система, состоящая из основных этих элементов.

Теплогенератор

Генераторы могут иметь различные виды топлива: электрические, дизельные и т.п. (см. ниже классификацию). Суть генератора в выработке из топлива тепловой энергии и передачи её теплоносителю.

Теплоноситель

Теплоносителем может быть жидкость или газ (к примеру, воздух в печи, идущий по дымоходу — газовый теплоноситель). Генератор передаёт тепловую энергию теплоносителю и вместе с ним тепло переносится на отопительный прибор.

Отопительный прибор

Если это печь, то она выступает и прибором, так же отопительным прибором выступает дымоход. При водном отоплении (где теплоносителем служит жидкость) прибором выступают радиаторы отопления.
