Краткая характеристика ленты SMD 5730
Светодиоды, относящиеся к довольно высокоэффективным. Многие даже считают 5730 одной из лучших марок в линейке SMD-светодиодов. Основные плюсы их в хорошей проводимости тепла и очень невысоком сопротивлении. Служат они довольно продолжительное время. Весьма неплохо переносят вибрацию, сырость и резкое изменение температур. Реализуются в основном лентой в катушке. Обладают комфортной светопередачей и высокой энергоэффективностью, в результате чего завоевали доверие предпринимателей, использующих 5730 в основном в торговых и офисных помещениях, в качестве надежных и мощных светодиодов. Также у них есть несколько преимуществ перед более ранними моделями:
- значительный срок службы, стабильные показатели и качественное исполнение;
- уменьшение освещаемости – не более одного процента после 3 000 часов;
- материал, из которого они изготовлены, способен выдержать температуру до 260 градусов.
Одноцветная лента с LED SMD 5730
Краткие технические характеристики
Теперь рассмотрим каждый наиболее популярный типоразмер в индивидуальном порядке. С помощью цифр мы постараемся дать объективную оценку каждому виду, раскрыть сильные и слабые стороны.
SMD 3528
Падение напряжения при номинальном токе 20 мА зависит от цвета излучения. Для белых LED оно может быть в пределе 2,8-3,4В, а световой поток 7,0-7,5 лм. Яркость SMD 3528 сильно зависит от температуры и при 80°C она снижается на 25%.
SMD 5050
Соответственно производитель не рекомендует превышать значение рабочего тока более чем 60 мА. При этом прямое напряжение составит 3,3В, а световой поток 18 лм. Суммарное энергопотребление одного SMD 5050 равняется 200 мВт в диапазоне рабочих температур -40/+65°C.
SMD 5630
SMD 5630
Световой поток может достигать 58 лм, измеренный при прямом токе 150 мА. Через фирменные SMD 5630 разрешается пропускать до 200 мА постоянного и до 400 мА импульсного тока с коэффициентом заполнения 25%. Величина прямого напряжения зависит от оттенка белого света и может составлять от 3,0 до 3,6В.
Светодиод SMD 5630 имеет 4 вывода с ключом около первого контакта. Из них задействовано всего два вывода: 2 – катод (-) и 4- анод (+). Как и во многих современных LED SMD чипах снизу есть подложка, способствующая улучшению отвода тепла.
SMD 5730
SMD 5730-05 выдерживает ток до 180 мА, рассеивая при этом 0,5 Вт активной мощности. Также он прекрасно работает в импульсном режиме с амплитудой импульса до 400 мА, длительность которого не более 10% от периода. Работая на номинальном постоянном токе, SMD 5730-05 обеспечивает яркость до 45 лм.
SMD 5730-1 можно эксплуатировать на постоянном токе до 350 мА и импульсном токе с коэффициентом заполнения не более 10% до 800 мА. Типовое падение напряжение в рабочем положении – 3,2В с мощностью до 1,1 Вт. Кристалл выдерживает температуру p-n-перехода в 130°C и нормально функционирует в пределах от -40 до +65°C. В сравнении с SMD 5050 он обладает меньшим тепловым сопротивлением и в 6 раз большим световым потоком, который в фирменном исполнении достигает 110 лм.
SMD 3014
SMD 3014 – относительно новый типоразмер, относящийся к классу слаботочных светодиодов. Максимальный прямой ток кристалла не должен превышать 30 мА. Зона прямого напряжения 3,0–3,6В. У белых светодиодов теплых оттенков светоотдача минимальна (8 лм), а у холодных – максимальна (13 лм). Размеры SMD 3014 составляют 3,0х1,4х0,75 мм. Выводы анода и катода не ограничиваются пайкой с торцов. Они уходят на нижнюю часть корпуса, что должно учитываться во время изготовления печатной платы. Увеличенный размер контактных площадок улучшает отвод тепла и крепление светодиода. Вывод анода в 2 раза длиннее катода.
SMD 2835
По остальным электрическим характеристикам SMD 2835 очень схож с SMD 5730-05. В свою очередь, конструктив элемента идентичен светодиоду SMD 3014, когда выводы анода и катода выполняют функцию теплоотводящей подложки.
Что такое SMD-светодиоды
Технология поверхностного монтажа (SMT) – это метод производства электронных схем, в котором компоненты монтируются или размещаются непосредственно на поверхности печатных плат. Электронное устройство, сделанное таким образом, называется устройством поверхностного монтажа (Surface-mount device). В промышленности этот метод в значительной степени заменил способ конструирования сквозных отверстий, который заключается в установке компонентов с помощью проволочных выводов в отверстия на плате.
Обе технологии можно применять на одной плате для компонентов, которые не подходят для поверхностного монтажа, как, например, силовые теплоотводящие полупроводники и массивные трансформаторы.
Компонент SMT меньше, чем его аналог, который проходит через отверстие. По этой причине он имеет либо меньшие выводы, либо они у него отсутствуют. У компонента могут быть короткие или плоские, матрица шариков массива (BGA) или выводы на корпусе устройства.
Какие виды светодиодов существуют и где они применяются
Светодиоды оптического диапазона применяются в качестве элементов индикации и в качестве осветительных приборов. Для каждой специализации существуют свои требования.
Индикаторные светодиоды
Задача индикаторного светодиода – показать состояние прибора (наличие питания, аварийный сигнал, срабатывание датчика и т.п.). В этой сфере широко применяются LED со свечением p-n перехода. Приборы с люминофором применять не запрещено, но особого смысла нет. Здесь яркость свечения не на первом месте. В приоритете контрастность и широкий угол обзора. На панелях приборов применяют выводные светодиоды (true hole), на платах – выводные и SMD.
Осветительные светодиоды
Для освещения, наоборот, в основном применяют элементы с люминофором. Это позволяет получить достаточный световой поток и цвета, близкие к естественным. Выводные СД из этой области практически выдавлены SMD-элементами. Широкое применение находят COB-светодиоды.
В отдельную категорию можно выделить приборы, предназначенные для передачи сигналов в оптическом или ИК-диапазоне. Например, для пультов дистанционного управления бытовой аппаратурой или для охранных устройств. А элементы УФ-диапазона могут использоваться для компактных источников ультрафиолета (детекторы валют, биологических материалов и т.д.).
Светодиод SMD 5630: характеристики, конструкция, применение
Светодиод SMD 5630 представляет собой чип, обладающий высокой теплопроводностью, большим сроком эксплуатации, низким тепловым сопротивлением. Данный полупроводниковый прибор устойчив к температурам и вибрациям. Благодаря своим характеристикам нашел применение в коммерческом и бытовом освещении.
Конструкция
Конструктивно светодиод smd 5630 представляет собой планарный элемент с габаритными размерами 5,6 мм х 3,0 мм х 0,8 мм. Внутри корпуса из термоустойчивого пластика располагается мощный кристалл.
Имеет 4 вывода, как показано на рисунке. Анод, то есть положительный электрод, обозначен цифрой 4, катод, соответственно, цифрой 2. Другие выводы элемента не задействованы.
С задней стороны корпуса приделана теплоотводящая подложка, размерами 1,7 мм х 1,25 мм (5).
Выводы имеют размеры 0,8 мм х 0,9 мм. Внимательно соблюдайте полярность при монтаже светодиода. Поверхность кристалла защищена рассеивающей линзой из силиконового компаунда.
Технические параметры
Характеристики светодиода 5630, естественно, зависят от производителя. Если вы покупаете продукцию проверенных брендов, таких как Cree, Philips или Osram, то можете не переживать о том, чтобы заявленные параметры соответствовали действительности.
Но, конечно, цена у таких светодиодов будет гораздо выше, чем у их китайских аналогов
Поэтому, обратите внимание, покупая товар неизвестного бренда, лучше возьмите большее количество, чем вам надо по расчетам освещенности
На графике изображена вольт-амперная характеристика качественного LED при температуре окружающей среды 25°С.
Теперь обозначим пределы, в которых находятся основные технические параметры LED 5630:
- мощность – 0,5–1,1 Вт;
- прямое напряжение – 3-3,8 В;
- рабочий ток – 150 мА;
- импульсный ток – до 400 мА;
- световой поток – 40-60 лм;
- рабочая температура -25+85°С;
- угол рассеивания — 120°
- температура хранения – 40+100°С;
- индекс цветопередачи – 80-90 Ra;
- срок эксплуатации – 25000-30000 часов.
Цветовая температура светодиода может быть: теплый белый (2700-3500 К), нейтральный белый (3500-5000К) и холодный белый (5000-6400К). А также данные LED выпускаются в синем, янтарном, голубом, оранжевом, желтом и зеленом цвете.
Особенности применения
Светодиоды smd 5630 считаются одними из самых распространенных форм-факторов в своем семействе. Они отличаются своими хорошими показателями эффективности, поэтому широко применяются в светодиодных лампах. А также выпускается большое количество LED лент на их основе.
Посмотрите видео обзор ленты на базе LED 5630. Вы сможете оценить светоотдачу и компактный вид устройства с использованием описанного полупроводникового прибора.
Данные светодиоды часто используются для индикаторной подсветки в автомобиле, для освещения витрин в магазинах и для интерьерных решений в квартире. В то же время, светодиоды 5630, за счет использования в них сверхъяркого кристалла позволяют применять их для уличного освещения, как декоративного, так и прикладного толка.
И еще кое-что об использовании LED smd 5630. Светодиод предназначен для поверхностного монтажа на печатную плату. При пайке соблюдайте следующие рекомендации. При работе паяльником его температура не должна превышать 260°С и касание не должно быть дольше 10 секунд. В случае пайки оплавлением используйте низкотемпературную паяльную пасту.
На рисунке показаны размеры площадок для напайки и полезные сведения для разводчика плат.
Обобщая все вышесказанное, можно сделать вывод, что светодиоды 5630 устойчиво заняли свое место на рынке светодиодной продукции. Высокие показатели яркости допускают их использование в разных осветительных устройствах. А выбор качественных LED обеспечит вам надежную службу любого осветительного прибора, который вы создадите на их основе.
Технические характеристики
На сегодняшний день светодиоды smd 2835 выпускаются в трех исполнениях:
- 0.2 Вт;
- 0.5 Вт;
- 1 Вт.
Все они одинаковы по внешнему виду и отличаются лишь мощностью кристалла, установленного в корпусе. Отдельно от этих трех типов светодиодов стоит китайская разработка мощностью 0.09 Вт. По сути, это обычная подделка, имеющая стандартную маркировку, но оснащенная маломощным кристаллом со световым потоком в 8 лм.
Стоит такой светодиод недорого, но хуже всего то, что внешне отличить его от нормального фирменного светодиода весьма сложно – кристалл не всегда просматривается через компаунд, и визуально определить его размеры бывает невозможно. В сопроводительной же документации к приборам наши китайские друзья могут указать все что угодно. Единственная возможность не попасть на подделку – не покупать подозрительно дешевые приборы.
Остальные же характеристики светодиодов, включая и китайскую версию, я свел в табличку:
Основные характеристики smd led 2835
| Параметр | Светодиод | |||
| smd 2835 0.09w | smd 2835 0.2w | smd 2835 0.5w | smd 2835 1w | |
| Потребляемая мощность, Вт | 0.09 | 0.2 | 0.5 | 1 |
| Световой поток, лм | 8 | 20 | 50 | 100 |
| Рабочий ток, мА | 25 | 60 | 150 | 300 |
| Рабочее напряжение, В | 3.2 | 3.2 | 3.2 | 3.2 |
| Максимально допустимая температура корпуса, °С | +60 | +80 | +80 | +110 |
| Габариты, мм | 2.8 х 3.5 | 2.8 х 3.5 | 2.8 х 3.5 | 2.8 х 3.5 |
| Угол излучения, градусов | 120 | 120 | 120 | 120 |
Как определить полярность светодиода
Для определения полярности выводов существует несколько методов.
- У безвыводных элементов (включая COB) полюсность напряжения питания обозначается прямо на корпусе – символами или приливами на оболочке.
- Так как светодиод имеет обычный p-n переход, его можно прозвонить мультиметром в режиме проверки диодов. Некоторые тестеры имеют измерительное напряжение, достаточное для зажигания светодиода. Тогда правильность подключения можно контролировать визуально по свечению элемента.
- Некоторые приборы производства CCCP в металлическом корпусе имели ключ (выступ) в районе катода.
- У выводных элементов вывод катода более длинный. По этому признаку определить цоколевку можно только у непаянных элементов. У бывших в употреблении LED выводы укорачиваются и изгибаются для монтажа произвольным образом.
- Наконец, узнать расположение анода и катода возможно тем же методом, что и для определения напряжения светодиода. Свечение будет возможно только при правильном включении элемента – катод к минусу источника, анод – к плюсу.
Развитие технологий не стоит на месте. Ещё несколько десятилетий назад светодиод был дорогой игрушкой для лабораторных опытов. Сейчас без него трудно представить жизнь. Что будет дальше – покажет время.
Что такое полупроводниковый диод, виды диодов и график вольт-амперной характеристики
Что измеряется в люменах и какие нормы освещенности на 1 квадратный метр?
Как правильно рассчитать резистор для светодиода?
Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки
Принцип работы и основные характеристики стабилитрона
Что такое цветовая температура светодиодных ламп?
Рейтинг
А какие led чипы выбираешь ты? Отдай 1 голос, какой тип ты бы порекомендовал для решения большинства задач.5730Общий балл174215050Общий балл13132835Общий балл76133014Общий балл4153528Общий балл330805Общий балл2131206Общий балл1235630Общий балл110402Общий балл11
Будут ли светодиоды установлены на радиатор?
<label>Радиатор будет, но небольшой</label><label>Нет, для радиатора места нет</label><label>Да, на радиатор больших размеров.</label>
Какое питание будет у конструкции?
<label>Аккумулятор достаточно большой емкости</label><label>Миниатюрные аккумуляторы</label><label>Бортовая сеть автомобиля</label><label>Батарейки</label><label>От сети 220В. </label>
Для каких целей ты собираешь конструкцию?
<label>Локальное освещение</label><label>Дежурный свет</label><label>Декоративная белая подсветка. </label><label>Декоративная цветная подсветка. </label><label>Общее освещение.</label>
Плюсы и минусы светодиодов SMD
Небольшие габариты диодов СМД и большой поток света при минимальном энергопотреблении позволило осуществлять сборку плат автоматизированно.
Кроме таких качеств как экономичность, удобство, надежность, у этих источников света есть и другие достоинства:
- независимость от циклов включения/выключения;
- моментальный розжиг;
- высокая устойчивость к механическим повреждениям и вибрациям благодаря плотному прилеганию (без отверстий) к плате и компактности;
- широкий выбор по цвету (2600К-10000 К);
- цветопередача 75-85 Ra;
- бесшумная работа;
- минимизация риска поражения током благодаря низкому напряжению питания;
- экологическая безопасность (в составе нет вредных веществ, в потоке света нет ультрафиолетовых лучей);
- отсутствие мерцания (при условии, что диод качественный);
- максимальная температура нагрева 90оС;
- колбы ламп с цоколем производятся из пластиков, не создающих осколков при повреждении;
- возможность регулировать не только яркость, но и цвет света;
- простой монтаж и обслуживание;
- стандартная утилизация.
Как у любого источника света, у СМД диодов имеются и недостатки. Основным рядовые потребители считают высокую стоимость. В модули диоды устанавливаются на значительном расстоянии друг от друга, светятся отдельные точки, что не может обеспечить равномерность светового потока. Еще один недостаток – низкая ремонтопригодность осветительных приборов. СМД только теоретически можно перепаять, на практике модуль необходимо отправлять на завод, выпустивший его. В результате ремонт обходится дороже, чем замена модуля.
Для того, чтобы СМД-диод отработал заявленный производителем срок службы, требуются дорогие системы питания и охлаждения (без них кристаллы быстро деградируют).
Особенности лент SMD5730
Применяя высокоэффективные светодиоды 5730, характеристики и свойства которых заключаются в высокой теплопроводности и низком сопротивлении, обеспечивают длительный срок службы устройства. Они устойчивы к вибрации, повышенной влажности окружающей среды и перепадам температуры. Достаточно малы, имеют широкий угол свечения и прекрасно подходят для любых поверхностей при монтаже. Их можно приобрести в катушках и лентах.
Многим нравится использовать светодиоды 5730, характеристики которых подходят для применения в различных устройствах, что является очень удобным как для обыкновенных пользователей, так и для дизайнеров
Они являются незаменимыми для освещения торговых и офисных помещений, где важной считается не только высокая энергоэффективность, но и комфортная светопередача
Для тех, кто использует светодиоды, маркировка, характеристика и свойства имеют немаловажное значение. У них есть ряд превосходств над своими предшественниками, а именно:. – люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением;- высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды;- деградация светового потока – не больше чем 1% за 3000 часов работы;- корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С;- светодиоды полностью пригодны для пайки оплавлением
– люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением;- высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды;- деградация светового потока – не больше чем 1% за 3000 часов работы;- корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С;- светодиоды полностью пригодны для пайки оплавлением.
SMD светодиоды, характеристики, отличия популярных серий
Конструкция прибора
Эти светодиоды в базовом оснащении защищены от перегрева. Стандартные размеры, форма и расположение выводов упрощают монтаж с применением средств автоматизации. Такой подход позволяет применять современные производственные технологии, снижать издержки.
2835 SMD LED: параметры, особенности применения
В маркировке светодиодов зашифрованы размеры. 2835 SMD – это 2,8 мм глубина и 3,5 мм ширина по максимальным габаритам корпуса
Этот прибор создан с применением полимерных материалов, которые отличаются стойкостью к высокотемпературным воздействиям. Они без повреждений выдержат +240°С. Но такие экстремальные режимы следует исключить, чтобы не повредить полупроводниковый кристалл. Типовая деградация в качественных изделиях этой серии не превышает 5% за 3 тыс. часов. Особенность. Этой серии являются увеличенные габариты контактных элементов для ускорения отвода тепла.
Технические характеристики SMD 2835 приведены в таблице:
| Параметр | Ед. измерения | Величина (диапазон) |
| Высота корпуса | мм | 0,8 |
| Ток потребления | мА | 25; 60; 150; 300 |
| Мощность кристаллов | Вт | 0,09; 0,2; 0,5; 1 |
| Падение напряжения | В | 3,2 |
Бытовые лампы
Хорошие технические характеристики светодиода 2835 дополнены демократичной стоимостью. Эти приборы применяют для изготовления недорогих светильников, светодиодных лент.
Характеристики светодиодов 5050
Конструкция и особенности подключения выводов
Изделия этой серии отличаются хорошими показателями при компактных размерах. Именно на их основе в свое время были созданы первые специализированные лампы для автомобильной техники, светодиодные ленты. Разработчикам удалось разместить в небольшом корпусе три кристалла, которые при потреблении 1 Вт способны обеспечить световой поток до 80 лм.
Из этих компонентов были созданы первые «кукурузы», которые полноценно заменяли традиционные лампы накаливания мощностью 80-100 Вт
Уровень деградации за 3 тыс. рабочих часов в этих изделиях был снижен на 20% по сравнению с предыдущим примером (серия 2835). В отдельных модификациях стали применять диоды разных цветов комбинации R-G-B. Применив соответствующие контроллеры, можно организовать раздельное управление работы кристаллами.
| Параметр | Ед. измерения | Величина (диапазон) |
| Индекс CRI (цветопередача) | Ra | 80-90 |
| Ток потребления | мА | 20*3=60 |
| Мощность кристаллов | мВт | 210 |
| Падение напряжения | В | 3,3 |
| Угол свечения | градусы | 125 |
| Световой поток | лм | 18 |
Светодиоды SMD 5730: характеристики, важные нюансы
Эти приборы – развитие популярной серии 5050. В таблице приведены средние данные по изделиям известных брендов с применением цветовой температуры кристаллов на уровне 6 тыс. Кельвинов.
| Параметр | Ед. измерения | Величина (диапазон) |
| Световой поток | лм | 55 |
| Ток потребления | мА | 150 |
| Мощность кристаллов | мВт | 210 |
| Падение напряжения | В | 3,4 |
| Угол рассеивания | градусов | 120 |
Заметно увеличен световой поток, мощность. Улучшен теплоотвод. Деградация при контрольном времени 3 тыс. часов не превышает 1%. Эти приборы можно применять в схемах с питанием импульсным током (до 170 мА).

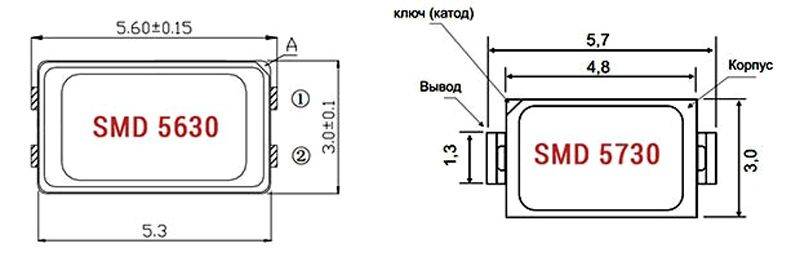

Размеры светодиодов разных серий
Мощные светодиоды Cree
Если понадобились сверхяркие светодиоды 3 Вольта надо обратить внимание на продукцию этого производителя из США. Под брендом Cree выпускают мощные источники света для автомобилей, проекторной техники, стационарных и переносных прожекторов
Под брендом Cree выпускают мощные источники света для автомобилей, проекторной техники, стационарных и переносных прожекторов
Характеристики светодиодов Cree серии XM-L:
| Параметр | Ед. измерения | Величина (диапазон) |
| Световой поток | лм | 165-300 (максимум- выше 1000 лм) |
| Ток потребления (номинальный) | мА | 700 |
| Мощность | Вт | 2 |
| Индекс CRI (цветопередача) | Ra | 80-90 |
| Падение напряжения при токе | В/мА | 2,9/700; 3,1/1500; 3,35/3000 |
| Угол свечения | градусов | 125 |
| Рабочая температура | °C | От -40 до +85 |
Улучшенные характеристики светодиодов XHP35 подходят для изготовления мощных фонарей
Эти приборы рассчитаны на максимальный ток потребления до 1050 мА, мощность – до 13 Вт. Падение напряжения составляет 11,3В при 350 мА. Коэффициент CRI более 90 обеспечивает отсутствие искажений в цветопередаче.
Для получения таких характеристик сверхяркие светодиоды данной серии были созданы по специальной технологии. Мощное излучение с равномерным распределением в спектре обеспечивают 4 области в одном кристалле. Такое решение позволило уменьшить размеры, увеличило прочность конструкции, устойчивость к механическим воздействиям.
Технические характеристики LED SMD 5730
Внешний вид SMD LED 5730
Светодиод выпускается в формате SMD (безвыводном) в корпусе имеющем размеры 0,57 х 0,3 см и предназначен для монтажа на печатную плату со стороны проводников. Сверления отверстий не требуется.
Светодиод выпускается в двух модификациях – с одним кристаллом и с двумя (иногда маркируется как 5730-1). Характеристики прибора led 5730 удобнее разделить на электрические и оптические. Электрические параметры для двух вариантов исполнения сведены в таблицу.
| Количество кристаллов, шт | Потребляемая электрическая мощность, Вт | Падение напряжения, В | Номинальный рабочий ток, мА |
| 1 | 0,5 | 3..3,2 | 150 |
| 2 | 1 | 3..3,2 | 300 |
Важнейший для расчета систем освещения параметр – световой поток – составляет:
- для однокристального исполнения 40-50 лм;
- для двухкристалльного – 100-120 лм.
Первый вариант соответствует лампочке накаливания около 1 Вт, второй – 2..2,5 Вт.
Остальные параметры определяются конструкцией светоизлучающего прибора, поэтому для двух модификаций с достаточной для практики точностью их можно принять одинаковыми:
- Телесный угол излучения равен 120 градусам. Это означает, что с каждой стороны свет виден под углом 60 градусов.
- Спектр излучения может лежать в интервалах:
- 3000-4000 К (теплый белый);
- 4300 – 4800 К (нейтральный белый);
- 5000 – 5800 (чистый белый);
- 6000 – 7500 (холодный белый).
- Рабочая температура окружающей среды – от минус 40 до +85 градусов.
- Индекс цветопередачи CRI=60..80. Верхнее значение относится к хорошему уровню, неискажающему цвет предметов обстановки. Относится к продукции известных фирм. CRI=60 – не лучший вариант, цвета могут выглядеть неестественно. Такое значение параметра имеют дешевые светодиоды неизвестного происхождения.
Особенности лент SMD 5050
Светодиоды этой серии имеют размер 5х5 мм и световой поток, зависящий от цвета, который располагается в диапазоне от 2 до 8 люменов. Также их можно поделить по степени влагозащиты – IP20 и IP65, так как они имеют два разных вида покрытий, а именно – полиуретановое и силиконовое. Первые можно размещать только внутри помещения, а вторые, соответственно, подойдут уже и для улицы, так как им не страшна излишняя влажность.
Светодиоды 5050, характеристики и свойства которых помогают создать яркий свет, состоят из трех кристаллов с разными или одинаковыми диодами в одном корпусе. Разноцветные лампы получили название RGB (красный-зеленый-синий), после подключения контроллеров в них можно получить самые разные цвета.
Основными техническими характеристиками являются:
– прозрачное и жесткое полиуретановое покрытие;- качественная пайка;- число светодиодов на 1 метр составляет 60 штук; – кратность резки – 3 кристалла, которая составляет 50 мм;- ширина, длина, высота в мм 10 х 5000 х 3;- блок питания подключается к12V либо к 24V DC.
Расшифровка кода маркировки светодиодной ленты
Для того, чтобы понять, как маркируется лента, нужно обратить внимание на таблицу:
| Позиция в коде | Назначение | Обозначения | Расшифровка обозначения |
|---|---|---|---|
| 1 | Источник света | LED | Светодиод |
| 2 | Цвет свечения | R | Красный |
| G | Зеленый | ||
| B | Синий | ||
| RGB | Любой | ||
| CW | Белый | ||
| 3 | Способ монтажа | SMD | Surface Mounted Device (Устройство, монтируемое на поверхность) |
| 4 | Размер чипа | 3028 | 3,0 х 2,8 мм |
| 3528 | 3,5 х 2,8 мм | ||
| 2835 | 2,8 х 3,5 мм | ||
| 5050 | 5,0 х 5,0 мм | ||
| 5 | Количество светодиодов на метр длины | 30 | |
| 60 | |||
| 120 | |||
| 6 | Степень защиты: | IP | International Protection |
| 7 | От проникновения твердых предметов | 0-6 | Согласно ГОСТ 14254-96 (стандарт МЭК 529-89) «Степени защиты, обеспечиваемые оболочками (код IP)» |
| 8 | От проникновения жидкости | 0-6 |
Для примера возьмем конкретную маркировку LED CW SMD5050/60 IP68. Из нее можно понять, что перед нами светодиодная лента белого цвета для поверхностного монтажа. Элементы, установленные на ней, имеют размер 5х5мм, в количестве 60 шт/м. Степень защиты позволяет ей длительное время работать под водой.
Ассортимент ламп для дома на световых диодах довольно широк
Правильное создание схемы
Для того чтобы провести правильное подключение электричества к дому вам необходимо будет составить схему. Перед созданием схемы вам необходимо будет предусмотреть размещение следующих элементов:
- Места ввода трассы в помещение.
- Автоматика.
- Потолочные светильники.
- Розетки и выключатели.
Подключение к электросетям все этапы предполагают в себе учет следующих требований:
- Провода по дому должны проходить вертикально или горизонтально. Поворот провода должен выполняться только под прямым углом.
- Провода должны располагаться на расстоянии в 20 см от потолка.
- От дверных проемов проводка должна располагаться на расстоянии в 10 см.
- Нельзя размещать розетки во влажных помещениях. Если помещение содержит высокое количество влаги, тогда необходимо использовать влагозащищенные розетки.
Сейчас вы сможете рассмотреть схемы монтажа проводки в доме. Здесь вашему вниманию мы представили 4 схемы, из которых вы можете выбрать одну.
Подключение дома к электросети может осуществляться с помощью одной из этих схем. Открытая проводка также может выполняться с помощью этих схем.
СМД светодиоды — таблица параметров SMD светодиодов
СМД светодиоды, которые за последнее время приобрели особую популярность, благодаря своей эффективности и долгого срока службы. Если вы решили особо не тратить свои финансы на приобретение осветительных приборов, а изготовить их своими руками, тогда вам придется произвести некоторые подготовительные работы.
Что конкретно нужно сделать в первую очередь, прежде чем приступать к монтированию светодиодного блока или ленты? Во первых подготовить все необходимые светодиодные компоненты, резисторы и другие сопутствующие элементы. Затем нужно выполнить расчет суммарной мощности, которую чип-светодиоды потребляют, а также изучить их технические параметры. Вот здесь вам как раз пригодятся представленные ниже таблицы, с их помощью вы свободно разберетесь в характеристиках светодиодных приборов СМД.
| Справочная таблица основных технических характеристик наиболее популярных SMD светодиодов используемых для освещения | ||||||
|---|---|---|---|---|---|---|
| Внешний вид светодиода | Тип светодиода | Цвет свечения | Размер, мм | Световой поток, лм | Ток, мА | Напряжение, В |
| LED-WW-SMD3528 | белый теплый | 3,5?2,8 | 4,5-5,0 | 20 | 2,8-3,2 | |
| LED-CW-SMD3528 | белый | 3,5?2,8 | 4,5-5,0 | 20 | 2,8-3,2 | |
| LED-B-SMD3528 | синий | 3,5?2,8 | 0,6-0,85 | 20 | 2,8-3,2 | |
| LED-G-SMD3528 | зеленый | 3,5?2,8 | 2,8-3,5 | 20 | 2,8-3,2 | |
| LED-Y-SMD3528 | желтый | 3,5?2,8 | 1,2-1,6 | 20 | 1,8-2,0 | |
| LED-R-SMD3528 | красный | 3,5?2,8 | 1,2-1,6 | 20 | 1,8-2,0 | |
| LED-RGB-SMD3528 | RGB | 3,5?2,8 | 0,6 | 20 | 2,0-2,8 | |
| 3,5?2,8 | 1,6 | 20 | 3,2-4,0 | |||
| 3,5?2,8 | 0,3 | 20 | 3,2-4,0 | |||
| LED-WW-SMD4530-1 | белый теплый | 4,5?3,0 | 70 | 600 | 2,9-3,8 | |
| LED-WW-SMD5050 | белый теплый | 5,0?5,0 | 10,0-12,0 | 3?20 | 3,2-3,4 | |
| LED-W-SMD5050 | белый | 5,0?5,0 | 11,0-14,0 | 3?20 | 3,2-3,4 | |
| LED-B-SMD5050 | синий | 5,0?5,0 | 2,0-2,5 | 3?20 | 3,1-3,6 | |
| LED-G-SMD5050 | зеленый | 5,0?5,0 | 8,0-8,5 | 3?20 | 3,1-3,5 | |
| LED-Y-SMD5050 | желтый | 5,0?5,0 | 4,5-5,0 | 3?20 | 1,9-2,2 | |
| LED-R-SMD5050 | красный | 5,0?5,0 | 4,5-5,0 | 3?20 | 1,8-2,2 | |
| LED-RGB-SMD5050 | RGB | 5,0?5,0 | 1,6 | 20 | 1,6-2,0 | |
| 5,0?5,0 | 2,5 | 20 | 2,8-3,2 | |||
| 5,0?5,0 | 0,6 | 20 | 2,8-3,2 | |||
| LED-SMD5730-05 | белый | 5,7?3,0 | 45 | 180 | 3,1-3,3 | |
| LED-SMD5730-1 | белый | 5,7?3,0 | 110 | 350 | 3,1-3,3 | |
| LED3500Am1W-A120 | белый теплый | 5,0?5,0 | 40-60 | 350 | 3,2-4,0 | |
| LED6000Am1W-A120 | белый | 5,5?5,5 | 75-85 | 350 | 3,0-4,0 | |
| LED470Am1W-A120 | синий | 5,5?5,5 | 15-20 | 350 | 3,2-4,0 | |
| LED515Am1W-A120 | зеленый | 5,5?5,5 | 40-50 | 350 | 3,2-4,0 | |
| LED625Am1W-A120 | красный | 5,5?5,5 | 30-40 | 350 | 2,0-2,8 |
Диодные ленты на SMD 5050 и 3528
Сборка интересного освещения на SMD светодиодах
