Монтаж розетки с заземлением
Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.
Для работы потребуется:
Как узнать, есть ли заземление в розетке
Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.
- Визуально проверить подключение третьего желто-зеленого провода.
- Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
- Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

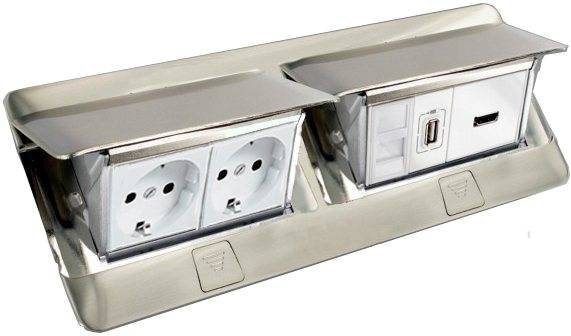

Лючки в пол Legrand
Для примера таких изделий можно рассмотреть розеточные лючки для пола марки Legrand.
Данный бренд выпускает розеточные люки высокого качества, предназначенные для любых полов — как фальшпола, так и для бетона и заливных покрытий. Они предназначены как для силовых, так и для слаботочных розеток (Интернет, телефон, телевизор). Имеют выдвижную конструкцию и надежный механизм открытия/закрытия. По ним можно спокойно ходить и передвигать мебель — конструкция рассчитана на нагрузки от 300 кг и выше. Большой ассортимент цветовой гаммы позволяет подобрать цвет люка под любой интерьер.
Розетка Valena LIFE силовая 2К+З 16А 250В лицевая панель безвинтовые зажимы слоновая кость
- Код товара 8045834
- Артикул 753521
- Производитель Legrand/Valena

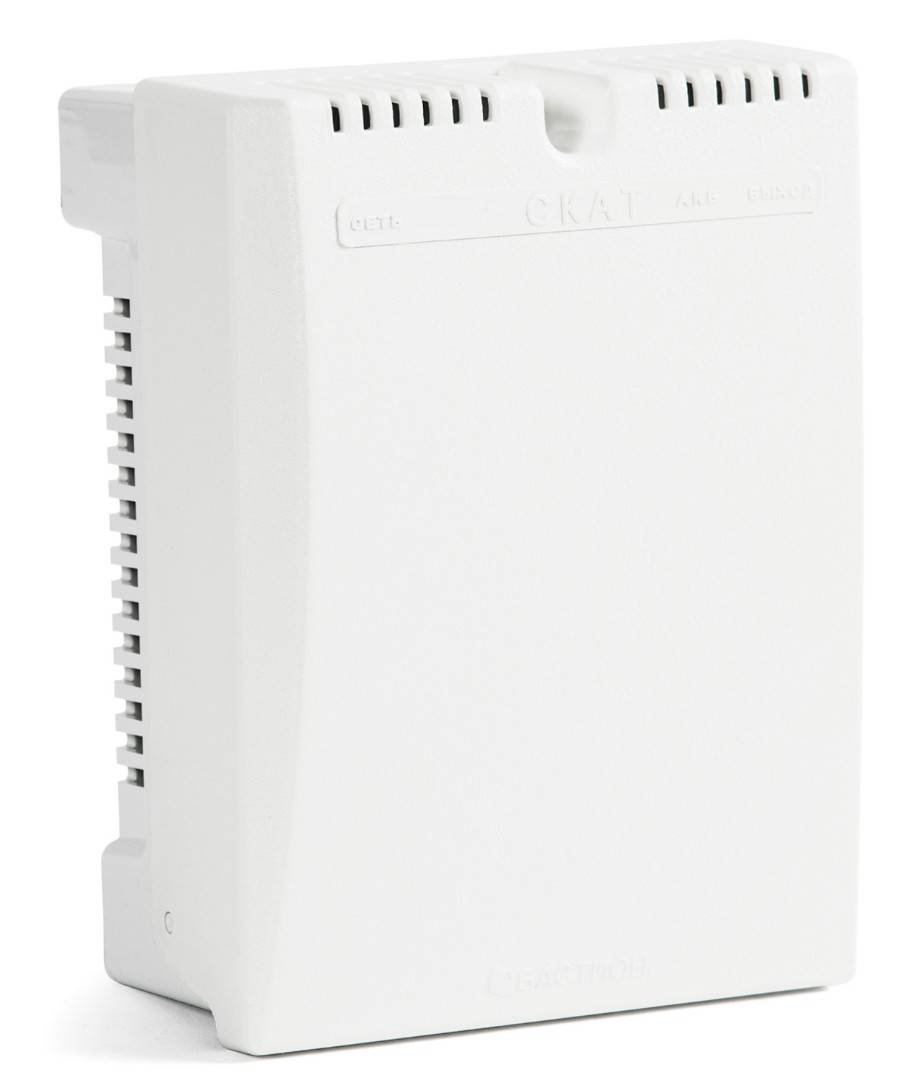

Источник бесперебойного питания СКАТ-1200А Li-ion от Бастион
Стабилизированное выходное напряжение — 12 В, выходной ток — 1 А. Соответствует ФЗ 123 и ГОСТ Р 53325-2012. Применение передовых алгоритмов позволяет качественно провести заряд АКБ и предотвратить преждевременную порчу батареи глубоким разрядом.
Источник бесперебойного питания СКАТ-1200Б Li-ion от Бастион
Li-Ion АКБ: cтабильное время резерва, длительный срок службы, не требует обслуживания, минимум монтажа. Защита АКБ от разряда, защита АКБ от КЗ в нагрузке, электронная защита выхода от КЗ
Читайте далее:
Выключатель одноклавишный для скрытой проводки технические характеристики
Пакетники автоматы характеристики
Автоматы электрические технические характеристики
ПРКА провод характеристики
Токовременная характеристика автоматического выключателя
Количество используемых розеток в модульном блоке
Двойная розетка
Устройство, в котором предусмотрено наличие двух электрических точек, позволяет одновременно подключить к сети разные приборы. Основанием такого изделия является колодка, выполненная в соответствии со стандартными размерами, благодаря чему не требуется установка дополнительного подрозетника. Конструктивно отличия типов блоков розеток заключаются исключительно в количестве посадочных мест. Внутреннее пространство корпуса разделено на терминалы, в каждом из которых расположены контакты и клеммы.
Тройная розетка
В случаях с открытой проводкой для крепления розеточного блока, рассчитанного на три энергопотребителя, рекомендуется использовать накладную колодку.
Для закрытой электропороводки используется рамка с соотвествующим количеством секций. В каждую секцию можно вставить розетку, в результате получится блок состоящий из трех розеток.
Четверная розетка
Для установки четырех и более точек в большинстве случаев применяются соединенные в единую систему одногнездовые устройства. Для монтажа используется рамка с соответсвующим количеством секций.
С этим читают
- Правила расположения и установки розеток на фартуке кухни
- Умная gsm розетка
- Как подключить двойную розетку
- Почему в странах разные розетки? причины, фото и видео
- Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением своими руками
- Подключение вилки к варочной панели
- 380 вольт 3 фазы частный дом схема. подключение электричества к дому
- Тройная розетка в один подрозетник
- Как установить розетку
- Розетка в ванной комнате
Розетка с заземлением 220 В на 16 и 32 А – технические характеристики
Если взять Европейскую часть континента и всю Россию, то там стандартное напряжение (U) в сети составляет от 220 до 240 В. Обычные розетки рассчитаны на напряжение 220 В с нагрузкой мощностью не более 3,5 кВт.
Эксплуатация таких розеток ограничивается в пределах бытовой техники не большой мощности и рассчитаны на ток (I) 16А.
Если взять электрические приборы более мощные (электроплиты, духовые шкафы и другие электроприборы), то для них предусмотрены другие розетки с предельным током (I) 32 А и предельно допустимой мощностью 7 кВт.
Частота переменного тока для европейцев и России составляет 50 Гц, а это значит, что все электрооборудование рассчитано под эту частоту.
Степень защиты от пыли (предметов) и влаги у розеток разные. Некоторые вообще не имеют никакой защиты, а некоторые имеют IP20, IP44, IP54 и другие. Чем выше IP, тем выше защита. Например, IP54 – «5» защищает от всевозможных предметов полностью и частично от пыли, «4» защищает от брызг воды.
IP54 имеют следующие марки розеток: EL-BI EVA, ABB EVA, VIKO, EKF, DelUMO и другие. Такие розетки устанавливают во влажных помещениях, например, в ванных комнатах.
Материалы и конструкции изделия
В основном в наше время корпуса (не крышка) изготавливаются из керамики и не горючего пластика. Конечно же преимущество у керамики, потому что полимеры всегда проигрывают керамике по стойкости и нагреву.
На корпус прикручиваются с помощью винтов медные или латунные контакты. В некоторых розетках используется пружины для лучшего контакта с вилкой.
Существуют такие модификации розеток, в которых отверстия фазы и нуля закрываются шторками внутри под крышкой. Такие розетки хорошо использовать в местах, где есть дети.
Если заглянуть в ПУЭ, то согласно требованию, повсеместно на всех объектах монтируется трех проводная система (фаза, нуль и заземление) при однофазном подключении. Заземление является, как дополнительная мера безопасности от поражения человека электрическим током.
Все оборудование, приборы и инструмент снабжены специальными вилками (с заземлением), где третий провод подключен к корпусу, а значит корпус заземлен и не представляет угрозу попадания человека под напряжение.
При совмещении вилки с розеткой, происходит контакт фазы, нуля и заземления. Причем сначала заземление, потом фаза и нуль.
Конструктивные особенности и технические характеристики
Традиционно штепсельная розетка состоит из трех элементов – корпус, колодка и контакт с устройством. Корпус выполняет декоративную и защитную функцию и изготавливается из прочных невозгораемых материалов. Колодка – основа прибора, изготавливается из керамики или карболита и удерживает крышку и контакты. По контактам с устройством электроэнергия доходит до потребителя. Выполняется из различных сплавов. В конструктивном плане выделяют приборы утопленного и наружного типа. В первом случае подрозетник отсутствует, а накладные устройства имеют в составе крепежную панель. Утопленные приборы используются для скрытой проводки (выглядят эстетично). Устройства наружного типа монтируются на открытую прокладку сети.
Штепсельные розетки имеют маркировку, состоящую из цифр и букв. Например: РШ-Ц – 20-0-01-10/220 – это штепсельная электророзетка утопленного типа для открытой проводки, однофазная, с заземлением, используется для сети напряжением 220В и частотой 50 Гц.
Малогабаритная модель РС-16-006 скрытой установки
Розетка двухполюсная. Одноместной скрытой установки. Заземление отсутствует. Диаметр штырьков вилки составляет 4 или 4,8 мм. Прибор накладной белого цвета, из матового пластика. Номинальное напряжение 250 В, номинальный ток 16 А. Степень защиты IP20, климатическое исполнение УХЛ4.
Розетка штепсельная ПС-326-100 (марка ИЭК)
ПС-326-100 утопленного типа для открытой проводки. Номинальный ток 40 А, напряжение 24В. Количество контактов 7. Применяется для прицепов ВАЗ, КАМАЗ и т.д.
Низковольтная розетка 42В РП-2Б
Влагозащищенная модель утопленного типа для скрытой проводки, степень защищенности IP43, номинальное напряжение 42 В, ток 10 А. Климатические условия эксплуатации УХЛ, количество полюсов 2.
Нейтральные малогабаритные типа НМШ
НМШ используются для соединения цепей повышенной мощности, являются устройствами электромагнитного типа. Схема установки отличается от классических моделей. В паспорте указывается сопротивление 310 Ом, напряжение 12 В, отпускание якоря 6,7 В и время срабатывания – мгновенно.
Конструктивные особенности
Розетки бывают таких видов:
- Для скрытого монтажа. Корпус прячется в стену и крепится там при помощи специальных лапок, а снаружи остается только лицевая часть с отверстиями для штепсельной вилки. Надежность установки обеспечивает зажимной винт, который регулирует упор лапок в стену или в монтажный стакан.
- Для наружной установки. Корпус вилки крепится при помощи винтов или шурупов к поверхности стены. Он же является изолятором для электрических деталей. На корпусе могут размещаться различные вспомогательные элементы: подсветки, защитные крышки, таймеры и т. д.
- Переносные розетки. Используются для временного подключения электрических приборов.
- С защитными шторками. Устанавливаются в тех помещениях, где есть дети. Шторки открываются только при одновременном нажатии на них контактами штепсельной вилки.
- Розетки, контакты которых изготовлены из разных материалов, таких как латунь, бронза.
- Со встроенным выключателем. Можно отключать электрический прибор, не вынимая вилку из розетки.
- Особую конструкцию имеют розетки для подключения 12 В или 24В. Такое напряжение используется, например, для переносных ламп.
- В некоторых конструкциях используют подсветку. Очень удобно подключать какие-нибудь приборы в темноте, не включая общее освещение.
Розетки для бытового использования
Розетки относятся к электроустановочными изделиями и являются одним из ключевых элементов бытовой электросети. На электротехническом рынке существует множество разновидностей розеток. Продаются силовые розетки встроенного или накладного типа, с двумя и более гнездами. Кроме того, изделия могут оснащаться дополнительным функционалом, например, подсветкой, защищающими от попадания влаги крышками, таймером выключения и др.
Обычно силовые электророзетки имеют в своей конструкции:
- колодку – на ней размещены силовые контакты, защитный корпус и крепления для установки в подрозетник (если розетка встраиваемая);
- контакты — специальные металлические зажимы для подсоединения силового кабеля с внутренней стороны и штепсельной вилки от нагрузки с внешней;
- защитный кожух – декоративную крышку с отверстиями под штепсельную вилку и контактами заземления (или без заземления).
Практически все современные розетки имеют контакты для трех проводов: фазы, нуля и заземления. Так как в некоторых бытовых приборах теперь предусматриваются проводники для заземления. Однако такая популярная электротехника, как, например, домашний телефон, ноутбук, Wi-Fi-роутер, телевизор, ТВ-приставка, елочная гирлянда, а также блоки зарядных устройств телефонов, планшетов, фото- видеоаппаратуры, электробритвы, зубной электрощитки и робота-пылесоса не имеют контактов заземления, так как их корпуса полностью пластиковые.
Подготовиться к монтажу
До того, как вы начали работу, стоит определить место, где вы разместите, розеточную группу. Если этим местом является кухня, то розетку стоит поставить чуть выше столешницы, тем самым вы обеспечите то, что шнур от любого кухонного оборудования будет успешно дотягиваться до розетки.
В случае, если вы планируете разместить розетки в гостиной комнате, то лучше всего это сделать за телевизором, который спрячет все провода.
Говоря о ванной комнате, то тут необходимо принято во внимание, что розетки должны располагаться не меньше чем на 0.6 метра от ванной и быть влагонепроницаемыми. Статья по теме: Как правильно установить конвектор на стену. Статья по теме: Как правильно установить конвектор на стену
Статья по теме: Как правильно установить конвектор на стену
Самостоятельный монтаж
Перед самостоятельной установкой розеток любого типа потребуется ознакомиться с основными приемами их монтажа, соответствующими двум вариантам прокладки подводящих проводов.
Наружный способ
Розетка штепсельная трехполюсная, предназначенная для наружной установки, монтируется непосредственно на стене помещения или на специальном подрозетнике, закрепляемом на стенной поверхности. Соединительные провода подводятся к ней по той же плоскости и размещаются в пластиковом кабель канале, с которого предварительно снимается защитная крышка. После укладки в него жгута из проводников последние подводятся к розеточному корпусу и подсоединяются к соответствующим контактам.
Для присоединения проводов к клеммам (разъемам) крышку розетки необходимо снять с корпуса. По завершении монтажных операций изделие полностью собирается, крышки кабельных каналов возвращаются на свое место.
Утопленный вариант
Когда устанавливается утопленная розетка, для нее подготавливается ниша в стене, по форме соответствующая контурам монтажной коробки. Для выборки стенного материала потребуется особый инструмент, называемый штроборезом. Если такого прибора в домашнем хозяйстве не имеется, для нарезки канавок допускается использовать обычную болгарку.
В стене в зоне установки по продольной оси прорезается несколько штроб, которые посредством зубила выравниваются в форме прямоугольника нужного размера. Последующие операции:
- В готовую продольную нишу замуровывается установочная коробка.
- К розетке со снятой задней крышкой подсоединяются проложенные в штробах подводящие провода.
- На завершающей стадии работ крышка возвращается на место, крепится в монтажной коробке посредством распорочных винтов.
Далее останется замуровать участки стен с подводящими проводами и закрыть розетку снаружи декоративной панелью.
Виды розеток
Основная классификация розеток – по типу монтажа. Различают следующие типы установки розеток:
Внутренняя установка розеток. Наиболее используемая в быту — розетка скрытой установки. Основание и токопроводящие детали такой розетки монтируются в нишах в стене при помощи специальных подрозетников.
Розетка скрытой установки: слева — части конструкции, справа — внешний вид
Внешняя установка розеток. Розетка открытой установки используется в открытых электрических сетях, то есть в таких, которые проложены по поверхности стен. Это наиболее простой тип монтажа, он не требует специальных ниш для размещения основания розетки. Накладные розетки массивнее скрытых. Внешняя установка применяется, если нет возможности или необходимости монтировать скрытую проводку.
Розетка открытой установки
Потайная установка розеток. В настоящее время появились розетки, которые полностью скрываются в стене, полу или мебели. В скрытом состоянии снаружи видна только глухая декоративная панель, которая герметично прилегает к поверхности. При использовании розетка выдвигается наружу.
Примеры потайных розеток
Вне зависимости от типа монтажа, розетки могут быть укомплектованы дополнительными опциями.
Розетка с заземлением. Для приборов с высоким электропотреблением, для контактирующих с водой приборов и чувствительной электроники заземление является непременным условием эксплуатации. Розетка с заземлением имеет третий контакт, который отводит скапливающееся на приборе статическое электричество.
У розетки с заземлением на лицевой части находится заземляющий контакт
Сравнение подключения розетки без заземления и розетки с заземлением
Розетка с защитным механизмом. Контактные отверстия такой розетки закрываются после вынимания вилки из розетки специальными пластиковыми заглушками или шторками. Шторки могут открываться в сторону или по кругу. Чаще всего такие розетки устанавливают в квартирах с маленькими детьми.
Розетка с заглушкой
Розетка с шторкой
Розетка с таймером. Такая розетка снабжена устройством для установки времени работы и прерывающим реле. Используется при необходимости установить точное время завершения и начала работы электроприбора. Цифровые таймеры позволяют программировать долговременный цикл подачи напряжения в розетку. Розетка с таймером облегчает жизнь в семьях с детьми и пожилыми людьми. Позволяет, к примеру, обеспечить правильную подсветку растений без необходимости следить за этим ежедневно.
Розетка с фиксатором – выталкивателем. Вилка в такой розетке удерживается зажимом и освобождается нажатием на специальный рычаг или кнопку. Розетки с фиксатором применяются для приборов, которые нельзя случайно выключать.
Если нажать на кнопку на раме (в данном случае, нижний правый угол), то сработает выталкиватель
Розетка наружной установки. Чаще всего так называют розетку для уличной эксплуатации, а также для помещений с повышенной влажностью. Корпус такой розетки изолирован от проникновения воды и пыли, контактные отверстия защищены крышкой. Некоторые розетки наружной установки укомплектованы устройством аварийного отключения.
Розетка наружной установки
Степень защиты указывается производителем на упаковке и корпусе розетки и определяется международным стандартом. Маркировка имеет вид IPХХ, где первый Х – уровень защиты от посторонних предметов, а второй Х – уровень защиты от воды. Например, IP54 – изделие защищено от пыли и брызг.
Маркировка степени защиты розетки
Конструктивные особенности
Полугерметическая и герметическая штепсельная розетка – это часть соединения, которое также включает в себя вилку, применяется для подключения отдельных бытовых приборов, выключателей и т. д. Конструктивно электрическая розетка состоит из колодки, защитного корпуса и рабочих контактов. Помимо этого, устройство также имеет корпус, который является основанием.
Фото — переходник
Колодка является самым важным элементом конструкции. Она производится из керамики, термопласта или специально обработанного поликарбоната. Для монтажа в жилых помещениях ранее использовались только модели с керамическими колодками, т. к. они отличаются отличными показателями защиты от огня, но вместе с этим, ломаются от малейшего удара. Поэтому сейчас в основном используются только пластиковые основания.
Фото — кабельная
В качестве рабочих контактов используются тонкие пластины из латуни, меди, бронзы. Они устанавливаются на колодку при помощи винтовых соединений, винта с шайбой, пружины (самый современный вариант). Подключения при помощи пружины являются наиболее удобными в использовании. В корпусе к пружине подключена кнопка, открывающая панель и контакты. При нажатии на кнопку пружина сжимается и открывается доступ к защитным и рабочим контактам.
Фото — описание схемы отвода, амперметра и лампы
Также контакты защищены специальными шторками для штепсельного соединения. Когда вилка входит в отверстия, они отодвигаются, предоставляя доступ к токопроводящим кабелям. Существуют модели с различными разъемами и их типами. В зависимости от вида может варьироваться их долговечность. Самые простые – пластинчатого типа, могут изнашиваться даже от ежедневных подключений – выключений приборов. Чтобы продлить их срок службы, шторки дополнительно укрепляются стальными кольцами, поперечными полосками латуни или стали.
Устройства классифицируются по типу установки, количеству входов и по виду разъемов (четырехпроводная телефонная, кабельная, классическая, антенная и прочие). По виду монтажа:
- Внутренние;
- Внешние.
Внутренние являются более удобными в эксплуатации, т. к. устанавливаются вместе с контактами и распределительной коробкой в стену. Они устанавливаются только на скрытой проводке.
Внешняя или накладная розетка используется для открытой или наружной проводки. Она монтируется поверх стены, что значительно упрощает процесс установки. Но из-за наружного расположения не всегда удобны в быту.
Фото — двухместная модель
По количеству полюсов она бывает однополюсная (ANAM, Mosaic Legrand – Легранд), двухполюсная (Makel, ИЭК, Прима), трёхполюсная (евро ABB) и четырехполюсная розетка, но они встречаются в основном в Европе и США. В наших краях преимущественно для монтажа используется двухполюсная. Конечно, ранее можно было найти даже однополюсную, но сейчас они являются большой редкостью.
Фото — тройная

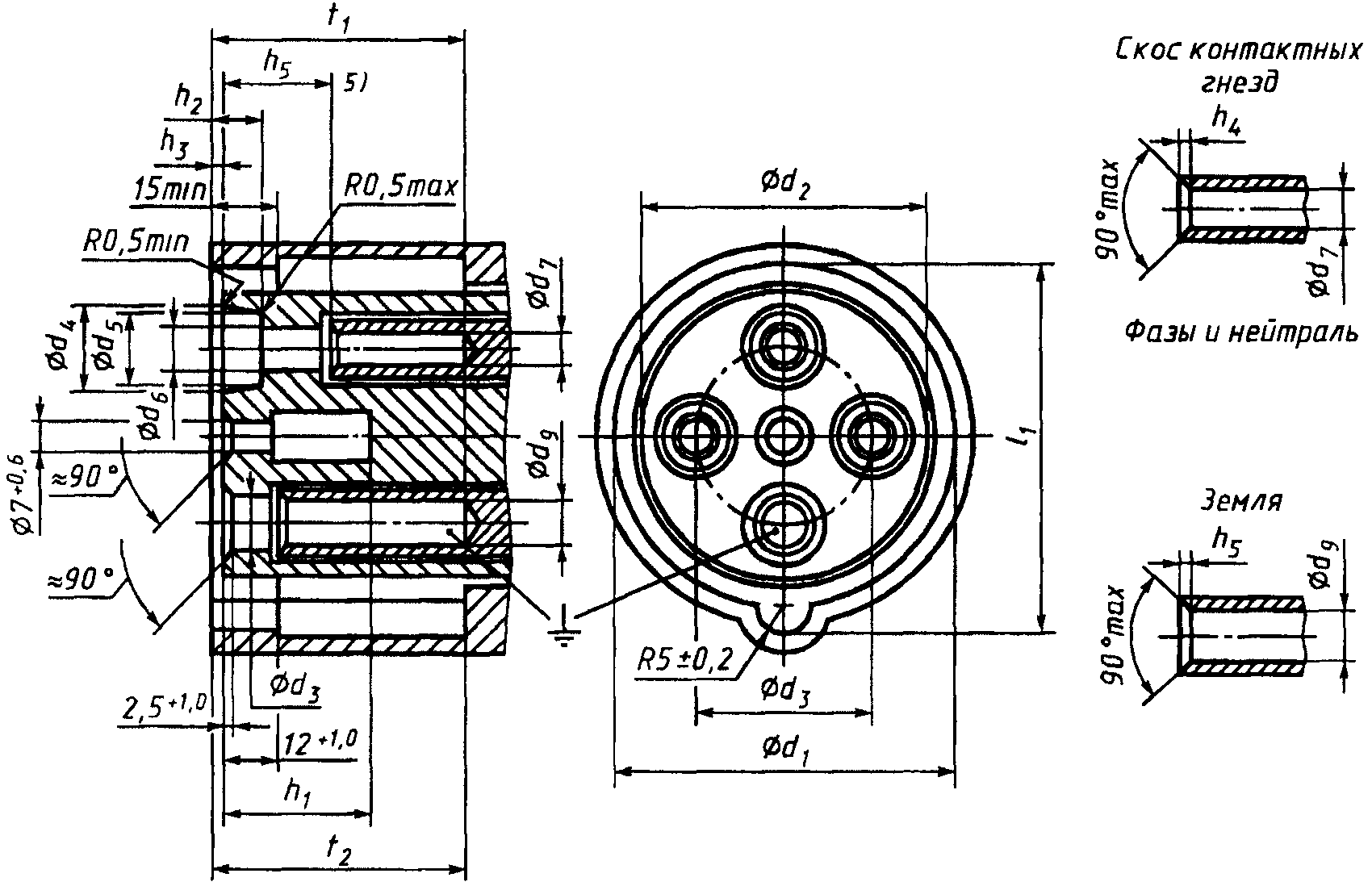

Отдельный вид представляет силовая и простая трехфазная или 3-полюсная. Она может изготавливаться с плоскими отверстиями для подключения вилки (евро) или классическими круглыми – к примеру, для включения в сеть электрической плиты.
Фото — с крышкой
Также розетки бывают:
- С одним вводом (одноместная);
- С двумя отводами, соединенными в одном подрозетнике (двухместная);
- Силовая трехфазная или 3-полюсная.
Однофазная или одинарная является самой популярной у простых обывателей. Она представляет собой корпус только с одним входом для вилки, удобна в монтаже и использовании. Сдвоенная или двойная применяется если нужно из одной электрической точки подключить несколько приборов. Это помогает экономить время на перенос проводов и во время монтажа системы. Похожий принцип работы и у трехместной розетки, только у неё в одном корпусе находится сразу три вывода для включения в электрическую сеть вилок.
Кроме этих конструктивных особенностей бывают штепсельные модернизированные розетки для выравнивания потенциалов, с защитными крышками (брызгозащищенная модель Schuko часто используется на кухне или в ванной комнате), устройство герметичного вида, приборная и прочие.
Обозначения розеток для схем и чертежей
Для обозначения розеток используется полукруг дугой вверх. Обозначение на чертежах отличается от изображения на принципиальных схемах. На рисунке показано несколько наглядных примеров обозначений.
Двухполюсные розетки обозначают одним штрихом, трехполюсные – тремя штрихами, исходящими из общей точки и направленными вверх. Не бывает обозначений с двумя штрихами из общей точки. Два параллельных штриха обозначают двойную двухполюсную розетку (См. ГОСТ 21.614–88 для более полной информации.).
Розетка с заземляющим контактом обозначается горизонтальным штрихом, проходящим по касательной. Это не признак скрытой установки, как думают некоторые. Розетка для установки в стены обозначается вертикальной чертой внутри полукруга. Условные обозначения розеток могут дополняться символами выключателей («кочергой») — Г-образными штрихами, если они выполняются совместно с ними.
Все эти обозначения никак не связаны с подключением, последние выполняются по принципиальной электрической схеме, это совсем другой документ. Чертеж проводки необходим только для монтажа розеток и выключателей, для установки щитков и прокладки трасс проводки. Подключение делается позже, во избежание путаницы. Подробнее о подключении розеток можно почитать тут.
Монтаж
Устанавливать штепсельные розетки рекомендуется на расстоянии 0,8-1 метр над полом. Для детских комнат, школ, и детсадов это расстояние может быть больше, чтобы дети не дотянулись до электророзетки.
Установка и подключение розеток производится в несколько этапов:
- подготовка места для установки розетки;
- установка подрозетника и его ввод в кабель;
- разделка кабеля;
- подключение проводов к клеммам устройства;
- монтаж колодки;
- проверка точности установки;
- монтаж защитного корпуса;
- подача тока, проверка работоспособности электроустройства.
Установка открытой проводки
Электрические конструкции для проводки открытого типа снабжены изолирующей защитной крышкой. Закрепляются к поверхности стены с помощью специальной плоской площадки – подрозетника, или на дюбеля.
Первым шагом монтажа будет закрепление подрозетника на стене. Закрепляется либо при помощи дюбелей на бетонную или кирпичную стену, либо с использованием шурупов для дерева и пластика. Также применяются винты и саморезы для закрепления на металлической основе. Отверстия делаются заранее дрелью или перфоратором. К подрозетнику напрямую устанавливается розеточный узел, к клеммам розетки подключаются колодки. В конце нужно закрепить декоративную (изолирующую) крышку при помощи центрального винта. После установки крышки можно проверить работоспособность розетки.
Монтаж закрытой проводки
Советы и рекомендации
При работе с розетками следует выполнять эксплуатационные условия, чтобы прибор прослужил дольше:
- Необходимость снижения переходного сопротивления в цепи между контактами вилки и клеммами розетки. Этого достигают путем придания клеммам специальной формы, которая позволяет увеличить площадь контактов и силу сжатия.
- В старых розетках надежный контакт делался с помощью подпружинных клемм. Для современных устройств используются клеммы из специальных сплавов, которые не ломаются при небольшом повышении температуры.
- Розетку нужно беречь от механических воздействий и ударов. Новые модели делаются из материалов, которые дешевле технической керамики и уступают ей по качествам.
Образцы высшей ценовой категории оснащаются специальным механизмом, который автоматически извлекает вилку. Это позволяет продлить срок службы розетки.
Для детских комнат лучше покупать розетки со специальными шторками, которые оберегают рабочие отверстия от внешних факторов
Подобные механизмы быстрее выходят из строя, чем классические модели, поэтому важно выбирать качественные устройства и проверять их работоспособность
Подключать отдельные группы розеток в квартире советуется либо шлейфом, либо с помощью отдельных линий до каждого устройства. Укладка проводов замотанным пучком недопустима. Также рекомендуется отделить линиями провода розеток, работающих под высокими нагрузками (для стиральных машин, нагревателей, электроплит и других мощных устройств).
Желательно выбирать модели с распределительными коробками.
Штепсельная розетка – это прибор для подключения к сети бытовых приборов через вилку. Выбор розетки напрямую зависит от эксплуатационных условий, технических требований и вида подключаемых приборов
Монтаж и подключение устройства можно провести самостоятельно, даже без специального опыта, важно следовать инструкции по установке и соблюдать технику безопасности
Установка штепсельной розетки
Несмотря на видимую простоту, установка штепсельной розетки вызывает ряд трудностей у новичков. Во избежание ошибок необходимо знать требования ГОСТ, правила установки и иметь перед глазами инструкцию по монтажу. Рассмотрим эти моменты подробнее.
Основные требования и нормы:
- одна розетка на 6 кв. м помещения (для коридора — одна на 10 кв. м);
- на кухне — от трех и более розеток на ток 6 А, а также одна на 10А с заземляющим контактом (условие актуально для площади до 8 кв. м);
- для кухни более 8 кв. м необходимо от четырех и более розеток на 6А;
- при наличии электроплиты необходима установка розетки на 25А.
- при наличии электродуховки – 16А.
Правила установки штепсельных розеток:
- высота — от 0,3 до 0,8 м от уровня пола;
- при наличии заземления расстояние от газовой трубы до изделия — более 0,5 м;
- если в доме есть дети, рекомендуется установка розеток на максимальной высоте (в пределах допустимого уровня);
- при установке одно- или двухместных розеток применяется пластмассовый или металлический корпус (резерв провода — от пяти до шести сантиметров);
- при подключении параллельно нескольких розеток применяется схема «шлейф» или индивидуальное подключение;
- в случае установки двух и более розеток рекомендуется использовать соединяющиеся друг с другом короба.
- расстояние розетки до дверного проема в ванной — от 0,6 м и более.
Процесс установки штепсельной розетки встроенного типа:
- Выключите автомат, через который идет питание на квартиру.
- Определитесь с местом размещения изделия и нанесите разметку.
- Сделайте отверстия с помощью сверла (специальной насадки) и электродрели. Выдолбите проем.
- Установите специальную коробку в отверстие и закрепите ее, оставив место для ввода проводов. Используйте для фиксации гипсовый клей или раствор штукатурки.
- Протяните провода через специальное отверстие.
- Замажьте отверстия имеющимся раствором.
- Дождитесь застывания раствора (10-15 минут).
- Удалите лишний раствор около подрозетника.
- Закрепите провод скобой или хомутом.
- Зачистите края провода по 10-15 мм.
- Подключите к колодке ноль, фазу и землю (если она предусмотрена).
- Зафиксируйте провода, а лишнюю часть спрячьте.
- Закрепите колодку в коробке для розетки с помощью винтов и раздвигающихся ламелей.
- Как устанавливать розетки в гипсокартон https://elektrikexpert.ru/ustanovka-rozetok-v-gipsokarton.html.
При наличии розетки наружного типа алгоритм действий проще:
- Отключите питание сети.
- Сделайте отметки на стене под размеры изделия.
- Снимите крышку с корпуса.
- Прикрутите основную часть к стенке. Для надежности продолжите между стеной и розеткой кусок паронита или гипсолита.
- Подключите провода и спрячьте их в короб.
Как видно из примера, монтаж штепсельной розетки прост и не занимает много времени.
Зная, что такое штепсельная розетка, в чем ее особенности и виды, вы сможете выбрать подходящую модель и установить ее без привлечения электриков.
Главное — быть внимательным во время монтажа и не торопиться с подключением.
Конструктивные особенности
Полугерметическая и герметическая штепсельная розетка – это часть соединения, которое также включает в себя вилку, применяется для подключения отдельных бытовых приборов, выключателей и т. д. Конструктивно электрическая розетка состоит из колодки, защитного корпуса и рабочих контактов. Помимо этого, устройство также имеет корпус, который является основанием.
Фото — переходник
Колодка является самым важным элементом конструкции. Она производится из керамики, термопласта или специально обработанного поликарбоната. Для монтажа в жилых помещениях ранее использовались только модели с керамическими колодками, т. к. они отличаются отличными показателями защиты от огня, но вместе с этим, ломаются от малейшего удара. Поэтому сейчас в основном используются только пластиковые основания.
Фото — кабельная
В качестве рабочих контактов используются тонкие пластины из латуни, меди, бронзы. Они устанавливаются на колодку при помощи винтовых соединений, винта с шайбой, пружины (самый современный вариант). Подключения при помощи пружины являются наиболее удобными в использовании. В корпусе к пружине подключена кнопка, открывающая панель и контакты. При нажатии на кнопку пружина сжимается и открывается доступ к защитным и рабочим контактам.
Фото — описание схемы отвода, амперметра и лампы
Также контакты защищены специальными шторками для штепсельного соединения. Когда вилка входит в отверстия, они отодвигаются, предоставляя доступ к токопроводящим кабелям. Существуют модели с различными разъемами и их типами. В зависимости от вида может варьироваться их долговечность. Самые простые – пластинчатого типа, могут изнашиваться даже от ежедневных подключений – выключений приборов. Чтобы продлить их срок службы, шторки дополнительно укрепляются стальными кольцами, поперечными полосками латуни или стали.
Устройства классифицируются по типу установки, количеству входов и по виду разъемов (четырехпроводная телефонная, кабельная, классическая, антенная и прочие). По виду монтажа:
Внутренние являются более удобными в эксплуатации, т. к. устанавливаются вместе с контактами и распределительной коробкой в стену. Они устанавливаются только на скрытой проводке.
Внешняя или накладная розетка используется для открытой или наружной проводки. Она монтируется поверх стены, что значительно упрощает процесс установки. Но из-за наружного расположения не всегда удобны в быту.
Фото — двухместная модель
По количеству полюсов она бывает однополюсная (ANAM, Mosaic Legrand – Легранд), двухполюсная (Makel, ИЭК, Прима), трёхполюсная (евро ABB) и четырехполюсная розетка, но они встречаются в основном в Европе и США. В наших краях преимущественно для монтажа используется двухполюсная. Конечно, ранее можно было найти даже однополюсную, но сейчас они являются большой редкостью.
Фото — тройная
Отдельный вид представляет силовая и простая трехфазная или 3-полюсная. Она может изготавливаться с плоскими отверстиями для подключения вилки (евро) или классическими круглыми – к примеру, для включения в сеть электрической плиты.
Фото — с крышкой
Также розетки бывают:
- С одним вводом (одноместная);
- С двумя отводами, соединенными в одном подрозетнике (двухместная);
- Силовая трехфазная или 3-полюсная.
Однофазная или одинарная является самой популярной у простых обывателей. Она представляет собой корпус только с одним входом для вилки, удобна в монтаже и использовании. Сдвоенная или двойная применяется если нужно из одной электрической точки подключить несколько приборов. Это помогает экономить время на перенос проводов и во время монтажа системы. Похожий принцип работы и у трехместной розетки, только у неё в одном корпусе находится сразу три вывода для включения в электрическую сеть вилок.
Кроме этих конструктивных особенностей бывают штепсельные модернизированные розетки для выравнивания потенциалов, с защитными крышками (брызгозащищенная модель Schuko часто используется на кухне или в ванной комнате), устройство герметичного вида, приборная и прочие.
Видео: штепсельные вилки
