Как подключить трехклавишный выключатель с розеткой в одном корпусе

Соединения проводов в распредкоробке

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза.

Осталось подключить фазные проводники

Начинать нужно с фазы приходящей по кабелю от вводного автомата

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Особенности монтажа

блок

Установить совмещенный блок без привлечения профессионального электрика будет несложно, поскольку для подключения современных моделей требуется минимум проводов.

Процесс монтажа будет обладать всего несколькими особенностями, которые необходимо учесть:

1. Заранее нужно подготовить необходимые инструменты, их потребуется не так много: электрическая дрель, обладающая буровой колонкой; несколько отверток разных габаритов; пассатижи и кусачки.
2. Для обеспечения безопасности во время проведения работ необходимо убедиться, что рукояти всех инструментов изолированы.
3. Некоторые современные разновидности предназначены для наружного монтажа, то есть при их установке можно полностью избежать сверления отверстий в поверхности стены.
4. Можно выбрать разновидность с повышенным уровнем защиты от условий окружающей среды, такие модели можно устанавливать не только в помещениях, но и на улице. Подобные устройства имеют в конструкции и дополнительный элемент в виде специальной крышки, помогающей избежать попадания жидкости внутрь прибора.
5. Все современные разновидности блоков приспособлены для монтажа в стены из любого материала и вне зависимости от типа отделки.

Методы подсоединения

Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

С помощью распределительной коробки

Распределительная коробка Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание

С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства

Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.

Без распределительной коробки

При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков

Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой

Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.

Установка совмещенного блока с одноклавишным выключателем

подключение с одноклавишным выключателем

Подобные блоки на сегодняшний день встречаются в самых разных вариантах, но наиболее распространены разновидности, в которых присутствует одна или несколько розеток и выключатель, оборудованный одной клавишей.

Фактически, все современные модели подключаются одним способом: через группу клемм, к которой подсоединяется фаза и нуль, а также перемычку на фазной клемме для одного из контактов выключателя.

Пошаговая инструкция этого процесса выглядит следующим образом:

1. От общего раздаточного щита квартиры потребуется провести к распределителю кабель с двумя жилами для фазы и нуля.
2. После этого внутрь распределителя заводится три провода, идущие от совмещенного одноклавишного блока, и два провода от светильника, управление которым будет осуществляться через выключатель.
3. В распределителе необходимо соединить между собой фазу и кабель, который был протянут от клеммы розетки.
4. Нуль светильника должен быть подключен к нулю распределителя, а оставшийся свободным провод лампы соединяется с проводником, который имеет подключение к свободному контакту на выключателе.
5. Если подключаемый совмещенный блок был изготовлен в полном соответствии с европейским стандартом, то в нем дополнительном имеется заземление. В таком случае, внутрь распределителя потребуется проложить еще один провод, который будет предназначен для его подключения.

Многие современные модели дополнительно оборудованы подсветкой клавиш или иных элементов, она осуществляется за счет работы диодов. При этом, схема, по которой происходит подача питания диодам, изначально входит в общую конструкцию совмещенного устройства, поэтому дополнительные действия для подключения подсветки проводить не требуется.

Сферы применения

Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д.

К плюсам тройников можно отнести следующие характеристики:

• экономный расход электроэнергии;
• небольшие габариты;
• привлекательный дизайн;
• возможность с одного места управлять осветительными приборами в разных помещениях;
• возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
• при желании можно менять интенсивность освещенности помещения.

Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.

Итак, использование тройников оправдано при достижении следующих целей:

• изменения интенсивности света одного из осветительных приборов;
• управления из одного места сразу несколькими источниками света;
• управления отдельными зонами освещения в рамках одной комнаты.

Модель использования в быту

В подавляющем большинстве случаев, человек использует чрезмерное количество источников освещения, которое в два и более раза превышает реальную потребность.

Если мы перестанем зажигать лишние лампочки, то это позволит сэкономить от 10 до 30% всей потребляемой электроэнергии.

С другой стороны – жить в условиях недостаточного освещения некомфортно, т.к. и яркое и декоративное освещение все-таки необходимо.

С этой целью и используется треклавишный выключатель, который чаще всего,подключается для управления основным, дополнительным и декоративным освещением.

Фактически, чаще всего используется клавиша включения основного освещения, остальные только «по случаю».

Такая схема подключения дает с одной стороны значительную экономию электроэнергию, а с другой стороны позволяет остаться в зоне комфорта, включив при необходимости и дополнительное и декоративное освещение.

Инструменты для демонтажа

Если проблема все же в выключателе света, необходимо подготовить инструментарий для работы.

Понадобятся такие инструменты и материалы:

• отвертки (крестовая и плоская);
• плоскогубцы с заизолированными ручками;
• нож с пластмассовой ручкой;
• индикатор напряжения;
• изоляционная лента.

Внутри электротехнических конструкций бывает много пыли. Чтобы не испачкать предметы интерьера, рекомендуется отодвинуть их подальше от выключателя или накрыть полиэтиленовой пленкой.

Отключение электричества

До начала демонтажа выключателя нужно отключить электропитание в квартире или доме. Делается это в электрощите. Обычно щит расположен на лестничной клетке или внутри квартиры — у входной двери. Если нет уверенности в том, какой именно переключатель относится к тому или иному помещению, лучше выключить все имеющиеся. В противном случае велик риск поражения током.

Рычаг на автомате поворачивают в нижнее положение. Когда питание отключено, следует перепроверить наличие напряжение индикатором.

Демонтаж клавиши

Процесс снятия выключателя начинается с удаления клавиши. Без этого не удастся продолжить работу по демонтажу.

Демонтировать клавишу несложно, однако конкретные действия могут отличаться в зависимости от конструкции переключателя, поэтому следует внимательно изучить механизм конкретного устройства.

Наиболее простой метод удаления клавиши — потянуть ее к себе. Обычно этого достаточно, чтобы снять кнопку.

Советы по выбору

При выборе выключателя с тремя клавишами и розеткой рекомендуется избегать недорогих товаров производства Китая. Изделия «made in China», как правило, низкокачественные, а в случае с электротоварами невысокое качество означает экономию на собственной безопасности. Выбор остальных параметров — дело вкуса.

На рынке представлены изделия разных типов:

1. Проходные выключатели. Отличаются удобством в использовании, часто выбираются для установки в протяженных коридорах. Работают такие приборы следующим образом: на входе в помещение происходит включение электроприбора, а на выходе — отключение. Такой принцип делает эксплуатацию электроприборов более комфортной в условиях длинного коридора или большой комнаты (зала).
2. Устройства с индикаторами. Выпускаются два типа таких приборов. В одном случае маячок зажигается при выключении прибора и указывает на его местоположение в темном помещении. На втором типе устройств индикатор подключается после срабатывания клавиши и показывает, что в таком-то месте горит лампочка. Данная разновидность приборов удобна тем, что напоминает о невыключенном свете.

При покупке рекомендуется обращать внимания на следующие обстоятельства:

1. Внешний вид товара. Не должно быть каких-либо повреждений механического характера на корпусе, в том числе вмятин или заусенцев.
2. Кнопки должны легко поддаваться надавливанию, издавая при этом специфические щелчки.
3. На обратной стороне товара должна быть схема подключения трехклавишного выключателя с розеткой.
4. Контактные клеммы должны без усилий крутиться и обеспечивать надежную фиксацию проводов.
5. Желательно, чтобы клеммы были оснащены самозажимными механизмами. Такие клеммы удобнее в ходе эксплуатации.

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

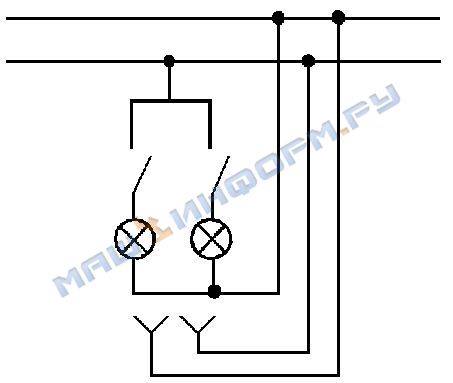

Схема подключения розетки с двухклавишным выключателем

Итак:

• Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
• Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод —       фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.

• Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
• Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
• Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
• Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

• Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
• В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
• А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

• Демонтируем действующий выключатель, не трогая монтажную коробку.
• Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
• Аккуратно сверлим отверстие для подрозетника.
• В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Подключение проводов к выключателю

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш. Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.

Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

Часто задаваемые вопросы

Вопрос №1. Имеются ли принципиальные отличия между подключением трехклавишного выключателя от подключения одно- или двухклавишного?

По своей сути принцип подключения этих приборов ничем существенно друг от друга не отличается. Различие заключается только в количестве контактов коммутационных групп: один, два или три.

Вопрос №2. Каким документом регламентируется подключение тройных выключателей?

Правила трехклавишных выключателей (как и коммутационного оборудования других видов) регламентировано главным документом для каждого электрика — ПУЭ.

Вопрос №3. Как определить фазу и ноль при подключении тройных выключателей?

Лучшим прибором для определения нуля и фазы является индикаторная отвертка. Продаются они в любом магазине электрики, а стоимость их доступна каждому. Если при затрагивании провода концом отвертки зажигается индикатор, значит, жила является фазной. При отсутствии сигнала можно смело говорить о том, что провод является нулевым.

Вопрос №4. Можно ли приобретать дешевые китайские тройные выключатели, например, с известной всем торговой интернет-площадки?

В принципе, можно. Но лучше не рисковать. Всегда стоит помнить, что слишком дешевые вещи не бывают качественными, а китайские сомнительного происхождения — не могут быть качественными априори. Даже если ремонт слишком ограничен в бюджете, лучше все-таки приобрести сертифицированный выключатель пусть даже и самого дешевого бренда.

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

• выполняется зачистка концов проводов от изоляции;
• при помощи индикатора необходимо определить фазовый провод;
• при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
• выполняется соединение проводами между собой нулевых клемм переключателей;
• подключение отдельного провода второго выключателя к светильнику;
• в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности
