Вентиляция канализации в частном доме: виды, устройство, проектирование и правила монтажа

Нормативные правила обустройства очистного сооружения с переливом

Строительство отстойника с переливным колодцем начинается с выбора места под сооружение. Необходимо позаботиться, чтобы к нему могла подъехать спецтехника, включая ассенизаторскую машину. Подбор места осуществляется с учетом удаленности будущей конструкции от других объектов, так как необходимо принять все меры, чтобы исключить загрязнение грунтовых вод

Принимается во внимание также тип почвы на местности. Если она имеет высокую проницаемость, тогда расстояние до объектов увеличивается

Канализационное сооружение от дома обустраивается на расстоянии минимум 15 м, если на участке присутствует песчаная, гравийная, галечная почва. Дистанция до жилого строения должна составлять не менее 10 м, когда на территории грунт из супесей.

Устройство очистного сооружения с переливным эффектом возможно только на участке, где грунт обладает хорошими фильтрационными качествами. Строительство поглотительной конструкции не выполняется, если на территории скальная или глинистая почва.

Устройство выгребной ямы с переливным колодцем осуществляется от источника питьевой воды на расстоянии минимум 50 м, если на частной территории песчаный грунт, и не ближе 30 м, когда на участке почва из супесей.

Необходимо также учитывать расстояние между резервуарами. Оптимальное значение составляет 1 м. Однако возможно создание сооружения, отсеки которого разделены толстой стеной. Именно в ней устраиваются переливные отверстия. Такое исполнение выгребной ямы с переливной емкостью отличается менее эффективной работой.

Чтобы сточные воды между резервуарами перемещались естественным способом, нужно трубу для перелива укладывать с уклоном, составляющим 150 мм на 1 м. При правильном устройстве очистное сооружение будет исправно работать в течение всего эксплуатационного срока. Однако все же рекомендуется периодически проверять уровень нечистот в емкостях. При установке фильтров их работоспособность нужно контролировать минимум один раз в 30 дней.

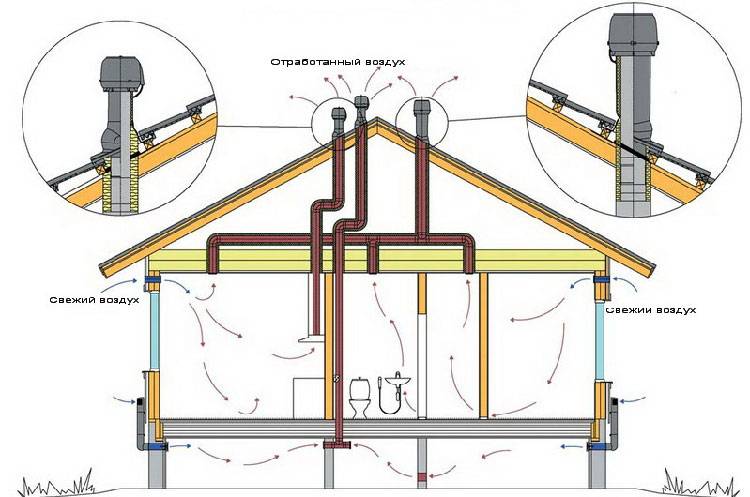

Как сделать естественную вентиляцию в частном доме

естественная вентиляция в частном доме

Все будет зависеть от выбора типа системы. Самая простая – бесканальная. Ее сформировать можно даже уже после строительства дома. Для этого в стенах делают отверстия перфоратором с насадкой в виде короны.

Диаметр инструмента подбирается после расчета кратности воздухообмена, который определяет сечение каналов. Можно использовать отверстия и меньшего диаметра, тогда увеличивается их количество.

Для входа воздушных потоков отверстия делаются над радиаторами. Их проделывают в каждой жилой комнате. Для выходных место – на кухне, в ванной и туалете под потолком. В проделанные дыры устанавливают вентиляционные клапана, которые с внешней стороны закрываются декоративными решетками.

Есть в этой схеме один нюанс, который может снизить воздухообмен. Это межкомнатные двери. Если их все закрыть, то движение воздушных потоков резко снижается. Решается проблема просто – установкой проточных вентиляционных решеток. Их монтируют или в двери в нижние их части полотен, или в межкомнатные стены.

Принцип работы естественной вентиляции этого типа прост, поэтому данная система работает неплохо.

Канальная вентиляция

Здесь все сложнее, потому что ее можно сформировать только в процессе возведения дома. Для этого в первую очередь производится расчет кратности воздухообмена, и определяются сечения воздуховодов.

Последние обычно закладывают в стены, располагая от подвала до чердака. Внутри последнего производят соединения всех концов в единую сеть, которая заканчивается одной трубой, выходящей за пределы крыши. Если дом большой, то можно объединить так несколько комнат. Или вывести трубы над каждым помещением.

Внимание! Чтобы зимой внутри выходных труб, расположенных на чердаке, не образовался конденсат, их утепляют. Минимальное сечение воздуховодов – 12х12 см

Это размер половины кирпича. Обычно трубную разводку стараются провести в перегородках или несущих стенах, расположенных внутри дома. Цель – не дать воздуху внутри системы быстро охладиться. Он просто не будет подниматься. В наружных стенах это произойдет быстро

Минимальное сечение воздуховодов – 12х12 см. Это размер половины кирпича. Обычно трубную разводку стараются провести в перегородках или несущих стенах, расположенных внутри дома. Цель – не дать воздуху внутри системы быстро охладиться. Он просто не будет подниматься. В наружных стенах это произойдет быстро.

Если по проекту кирпичных перегородок в строении нет, то можно установить воздуховоды блочного типа. Они отлично впишутся в интерьер дома. По сути, это небольших размеров выступ от пола до потолка в доме, в котором установлена декоративная вентиляционная решетка. Их минимальное сечение – 10х15 см.

Главное требование к вентиляционным каналам – полностью соответствовать требованием СНиП и санитарно-техническим нормам, а также обладать высокой степени пожарной безопасности и звукоизоляции.

Полезные советы

мастер по вентиляции

Естественная система вентиляции должна собираться только специалистами. Потому что даже небольшие изъяны могут снизить эффективность ее работы. Вот некоторые требования:

Внутренняя поверхность воздуховодов должна быть гладкой и не иметь внутри выступов. Это снижает скорость и объем воздуха, проходящего по ним.
Для вентиляции можно использовать гофрированные трубы или обычные. Вторые – оптимальный вариант. И хотя эти элементы монтировать сложнее. В них воздух проходит без шума и намного быстрее, чем в гофре.
В прямоугольном сечении воздуховодов тяга намного меньше, чем в круглых. Это происходит за счет углов, которые снижают скорость воздушных потоков.
Если вентканал собирается из труб разного сечения, то переход от одной к другой должен быть плавным. Для этого существуют специальные переходники.
Количество отводов должно быть минимальным – не больше трех. Это на каждый канал. Каждый поворот снижает эффективность на 10%. Лучше отдать предпочтение плавным отводам, а не резки, к примеру, под 90°.
Дефлектор на конце последнего воздуховода – обязательный элемент естественной вытяжной вентиляции. Он не только защитит систему от природных осадков, насекомых, птиц и мусора, но и повысит тягу в ней.
Все наружные части вентиляционной системы надо в обязательном порядке теплоизолировать.

Ремонт разных сетей канализации

Прокладка сетей и монтажные работы

Система канализации выполняет огромную роль в создании оптимальных условий функционирования любого объекта. По конструкции канализация зданий подразделяется на наружную и внутреннюю систему.

Наружная канализация представляет собой автономную систему очистки фекального стока либо прокладку канализационных труб и врезку их в системы централизованной канализации. Выбор определенного места врезки нередко считается сложным моментом во время строительства инженерных сетей, поэтому прокладка наружной канализации всегда поручается профессиональным специалистам.

При проектировании и установке сетей канализации работают только квалифицированные специалисты, которые грамотно проектируют сложные системы прокладки труб. При этом учитываются уклоны трубопровода, тип труб, количество сточных вод и другие важные факторы, которые могут повлиять на безотказное функционирование канализационной системы.

В проекте специалисты определяют места прокладки труб, вентиляционных отверстий и другое. Процесс прокладки и установки канализации проводится в соответствии с утвержденным проектом. Наружные сети от выхода из здания до месторасположения очистных сооружений называют наружной канализацией.

Установка наружной канализация состоит из всех сооружений, от колодцев, дворовых и квартальных до магистральных сетей.

При монтаже дополнительное оборудование наружной канализации и способ сброса сточных очищенных вод подбирают в зависимости от предполагаемого количества сточных вод, которые подлежат очистки, а также свойств, уровня и состава грунтов, где производят монтаж канализации.

Обычно трубопровод при установке такой канализации прокладывается на глубине не меньше 50 см от поверхности земли.

Правильно осуществленный монтаж сети канализации (наружной) – залог успешного функционирования системы.

Перед работой, перед прокладкой труб, следует убедиться, что специалистами отметки выверены с предельной точностью. Несоблюдение уклонов при установке канализации приведет к обратному стоку или заиливанию трубопроводов

При монтаже специалисты особое внимание обращают на соединение труб, которое во избежание протечек должно быть идеальным

Канализационные трубы проводят в самых различных грунтах, потому учитываются все свойства местности. Установка труб канализации осуществляется в бетоне, земле и стене

Также трубы прокладывают и через разные перекрытия, потому специалист обращает внимание и на состояние грунтов и другие особенности местности

Проектирование сетей канализации

МосИнжСервис качественно и оперативно разработает и осуществит Согласование Проектов сетей канализации по утвержденным техническим условиям или по техническому заданию заказчика.

МосИнжСервис проводит полный комплекс необходимых работ по разработке грамотной Проектной документации.

Подготовка и согласование компанией Задания на Проектирование состоит из:

Разработки разделов Задания на Проектирование, включает технологический, по утвержденным нормам;
Утверждения Задания на проектирование ГлавАПУ (утверждается Главным архитектором района), Префектурой (утверждается Главой администрации района), Заказчиком, Главным инженером.

Сбор документации, необходимой для проектирования, состоит из:

Получения Инженерно геологических изысканий;
Получения Инженерно-геодезических изысканий;
Проектной реализации Технических условий;
Получения Технического заключения, в котором указывается состояние сетей канализации при перепланировке, реконструкции, переоборудовании и капитальном ремонте объекта.

При разработке необходимой проектной документации специалисты компании учитывают:

Пожелания Заказчика;
Требования к Проекту Водоснабжающей организации, исходя из огромного опыта Проектирования сетей, Согласования документов и Строительства канализаций;
Нужную оптимизацию Проекта канализации, разрабатывается способ прокладки разных сетей канализации, который позволит сэкономить расходы Заказчику;
Цену на качественную прокладку канализации.

Внутренняя система канализации в частном доме

Обустраивая внутридомовую канализацию, необходимо выполнять определенные правила, которые должны предусматриваться проектом:

Все помещения, в которых будут устанавливаться сантехнические приборы, должны располагаться как можно ближе друг к другу и к канализационному выпуску.
Наибольшую эффективность обычно демонстрируют системы, имеющие всего один стояк.
Между унитазом и стояком не должно быть промежуточных элементов, иначе создаваемое при смыве разрежение будет разрушать все гидрозатворы в сантехнике. Подключение к стояку других сантехнических приборов осуществляется за счет горизонтальной трубы.
Самотечная система должна оборудоваться с постоянной величиной уклона, иначе стоки не будут двигаться по трубам. Оптимальная величина уклона для труб диаметром 50-80 мм составляет 2 см, а для труб с большим диаметром – 3 см.
После кухонной раковиной или посудомоечной машиной в системе необходимо установить жироуловители, иначе засорений не избежать (прочитайте: “Как выбрать жироуловитель для канализации – виды, различия, правила установки”).
Унитаз необходимо подключать ниже всей остальной сантехники, расположенной на этом этаже. В противном случае канализационные стоки могут стекать в другую сантехнику.
Количество поворотов и изгибов системы необходимо свести к минимуму, чтобы вероятность возникновения засоров была уменьшена.
При необходимости создания поворота трубопровода стоит использовать несколько фитингов вместо одного. Например, 90-градусный поворот можно заменить двумя коленами по 45 градусов.
Выпуск канализации должен располагаться с той же стороны, с которой находится и устройство для очистки стоков.
Все элементы конструкции должны четко соответствовать друг другу, иначе подключить их просто не получится.
При проектировании необходимо сразу же решить, будет ли канализация оборудоваться насосом. Для реализации такого проекта уклон труб делать не потребуется, в отличие от самотечной конструкции.

Как сделать безопасный воздуховод

Чтобы вентиляция из канализационных труб работала долго и эффективно, на этапах проектирования и строительства необходимо учитывать ряд важных моментов.

Подготовка труб

Для самостоятельного монтажа вентиляции удобнее использовать пластиковые изделия круглого сечения диаметром 15 см. Такой канал способен обеспечить приток воздуха объёмом не менее 30 кубометров в час при высоте воздуховода порядка 3 метров. Высота воздуховода здесь непосредственно определяет тягу. Соответственно, чем выше воздуховод, тем больший объем воздушных масс он будет способен пропускать по каналам вентиляции и наоборот.

В зависимости от предполагаемой мощности вентиляции, могут применяться другие стандартные трубы диаметром 10, 12,5, 15 или 20 см. В зависимости от этих размеров подбираются соответствующие фитинги и крепёжные элементы.

Проблему со статическим электричеством поможет решить применение антистатиков. Перед монтажом достаточно просто обработать внутренние поверхности трубопроводов специальным составом.

Полнофункциональная система вентиляции достаточно сложна и помимо воздуховодов в обязательном порядке включает несколько элементов:

Вытяжной вентилятор.
Приточный вентилятор.
Рекуператор (устройство, способное сообщать входящему воздушному потоку часть тепловой энергии выходящего воздуха).
Подогреватель воздуха.
Система фильтрации. Помогает очищать воздушные массы от пыли и вредных примесей.
Автоматические устройства, способные производить полный контроль за функционированием системы без участия человека.

Схема

Оптимальным вариантом для частного дома станет расположение основной выходной трубы вдоль одной из стен в центральной части дома. Отсюда будет удобно сделать разводку до всех комнат, используя канализационные трубы.

Примерный порядок проведения работ по монтажу системы вентиляции:

Составляется подробная схема проекта, которая должна максимально полно описывать детали системы вентиляции с указанием количества и размеров необходимых для реализации её строительства элементов. Для вычисления оптимального диаметра воздуховодов удобно использовать специальные программы, которые легко найти в свободном доступе.
Уже на этом этапе следует чётко понимать, будет проектируемая система вентиляции естественной или принудительной. Определяющим показателем в этом случае выступает разница температур и давления на входе и выходе – обязательное условие для самопроизвольного движения воздуха по воздуховодам. Помните, чем выше разница температур, тем активнее будет функционировать вентиляция.
Если должных показателей воздухообмена естественным путём достичь не получается, стоит предусмотреть включение в систему дополнительных элементов для принудительной вентиляции, к примеру, вентиляторов.
В соответствие со схемой на месте делается разметка и фиксируется крепёж. Для крепления к потолку удобно использовать хомуты соответствующих размеров.
Конструкцию по возможности стоит делать без острых углов или резких переходов. Плавные изгибы сделают перемещение воздушных потоков более эффективным.
Отдельные участки вентиляции соединяются разборными или неразборными элементами. Второй способ представляется предпочтительным (хотя и чуть более затратным), поскольку в будущем даст возможность без труда делать профилактику.
Для систем принудительного типа осуществляется монтаж дополнительных элементов – вентиляторов, рекуператоров и т.п.
Все ответвления должны подводиться к одной точке, находящейся на максимально возможной высоте, откуда будет выведен наружу общий патрубок.
Чтобы избежать образования конденсата, участок трубопровода на крыше следует дополнительно утеплить.

Элементы внутренней канализационной системы

К таковым можно отнести следующие детали;

Сифон и сливной патрубок кухонной мойки.
Такое же устройство для умывальника в ванной комнате.
Там же – сифон и сливной патрубок от ванны, и трап с сифоном от душевой кабинки.
Сливной патрубок и сифон от биде – в туалете. Там же – сифон и колено подключения унитаза к стояку фекальной канализации.

В двухэтажном доме эти элементы могут повторяться на каждом этаже, но могут и отсутствовать, тогда в приведенный список нужно внести соответствующие коррективы.

Все перечисленные детали подключаются к горизонтально расположенной отводной трубе. Поскольку речь идет о самотечной системе стоков, отводной канал при прокладке устанавливается с уклоном 2-5 миллиметров в направлении слива и подключается к стояку сливной системы.

Размер отводной трубы может колебаться в пределах условного прохода 32-50 миллиметра. На практике обычно предпочитают обходиться одним, максимальным диаметром, что упрощает подбор фитингов. Смотрите представленную ниже схему.

Все данные по использованию элементов сантехники сводятся в аксонометрическом чертеже, в соответствии с которым нужно сделать расчет потребности в материалах.

Как сделать схему внутренней канализации дома самостоятельно

Такой графический документ предусматривает отображение всех коммуникаций в доме, включая схему водослива. При этом учитываются следующие обстоятельства:

Все сантехнические приборы устанавливаются на полу вдоль одной стены, общей для таких помещений, как кухня, ванная комната и санузел.

В кухне предусматривается установка мойки, посудомоечной и стиральной машин.
Указанные агрегаты подключаются к общей отводной трубе через сифоны, предотвращающие проникновение в помещение воздуха из канализации с характерными запахами.
Отводная труба через отверстие в стене проходит в ванную комнату, где могут подключаться следующие сантехнические приборы: умывальник, ванна, стиральная машина – каждое устройство со своим сифоном.

Следующее отверстие в стене выходит в туалет, где могут быть размещены биде и унитаз.
Все подключения производится к отводной трубе диаметром 40-50 миллиметров с использованием тройников под углом 135 градусов. Соединения необходимо сделать «в раструб», оснащенным уплотняющей манжетой для герметичности.

При недостаточном уклоне сток воды будет затруднен или невозможен, а превышение параметра приведет к ускоренному сливу. В результате вода стечет, а часть загрязнений останется в трубе, создавая предпосылки для будущего засора.

Вторым значимым узлом внутренней канализации в частном доме является стояк, принимающий в себя сливные воды из отводной трубы. Таких отводов может быть несколько.

Диаметр трубы стояка по этой причине выбирается в пределах 100-150 миллиметров. Стояк в обязательном порядке оснащается ревизией для контроля ее состояния и обеспечения возможности прочистки.

Но функционально этот элемент системы выполняет еще одну важнейшую задачу – его продолжение обеспечивает вентиляцию в системе канализации и называется оно фановой трубой.

На верхний конец стояка в доме устанавливается еще одна ревизия, к которой крепится основание фановой трубы. Она выводится через потолочные и кровельные перекрытия. Верхний конец должен быть выше конька кровли минимум на полметра для надежного удаления неприятных запахов канализации.

Кроме того, при полном заполнении трубы стояка сливными водами возможен срыв сифона.

В заполненной трубе стояка создается разрежение, в результате которого водяные затворы в сифонах засасываются в стояк. Воздух, отнюдь не ароматизированный, через пустые гидрозатворы проникает в жилое пространство дома. Результат очевиден.

Такая неприглядная ситуация полностью разрешается установкой фановой трубы, через которую поступает воздух в систему, уравнивая давление.

Таким образом, стояк играет важнейшую роль в общей водосливной системе и все особенности его устройство нужно учитывать при проектировании канализации.

Особенности устройства канализации в двухэтажном частном доме

Устройство верхнего этажа в загородном доме также предусматривает использование сливной системы. Точек слива на нем меньше, обычно это душ и туалет.

Для экономии средств, разводка канализации второго этажа выполняется параллельно аналогичной сети на первом этаже. Это упрощает проектирование и монтаж системы, поскольку отпадает необходимость в установке второго стояка – слив подключатся к действующему.

Общие советы по монтажу

Трубы следует укладывать на 30-50 см ниже глубины промерзания грунта в данной местности, в самую холодную зиму. Если это невозможно, тогда труба выбирается на один размер большего диаметра и в нее пропускается греющий кабель. Это более эффективно, чем прокладка кабеля с наружи трубы. Сама труба утепляется. С началом сильных морозов кабель подключается к сети и отключается после оттаивания грунта на глубину залегания трубы.

Глубина траншеи под трубу должна быть не менее 70 см, чтобы исключить повреждения при проведении последующих работ. Дно траншеи следует выровнять, утрамбовать и отсыпать песчаную подушку 10 см. При укладке трубы в траншею не следует ее выравнивать и вытягивать в струну. Небольшие изгибы в последующем будут компенсировать возможную нагрузку и деформацию. Ввод трубы в дом выполнять отдельно от канализации.

Канализация в частном доме своими руками: как правильно сделать, схема
Комфортное проживание в частном доме во многом зависит от наличия в доме удобных в пользовании инженерных коммуникаций. Водопровод и канализация в частном доме считаются неотъемлемой частью…

Приямок скважины заглубить на 50-70 см ниже глубины промерзания грунта и надежно утеплить, особенно люк.

Если установлена система водоподготовки, нужно установить счетчик перед ней. Производители обязательно указывают объем очищенной воды, после которого следует произвести обслуживание.

Заранее спланировать место установки водоочистного оборудования. Во-первых, оно занимает немало места. Во-вторых, чтобы с минимальными затратами на разводку труб, подключить к очищенной воде лишь необходимые точки водоразбора.

Подключать баню лучше после фильтра тонкой очистки. Если баня далеко от дома и подключена от скважины, можно установить такой фильтр в бане.

Совет: при поливе участка выбирать максимально возможный напор. Насос будет реже выключаться или работать без выключения. Так он дольше прослужит.

Как устроена канализация в частном доме

Каждая раковина, ванна, и туалет в доме связаны между собой общей канализационной системой, которая выводит все на улицу. При смывании унитаза, все фекалии направляются в септик, который располагается как правило за пределами дома. За достаточно продолжительное время все биологические остатки, которые когда-либо попали в канализацию, разлагаются, испуская довольно неприятный запах.

Простая конструкция септика не предусматривает герметичности, что позволяет запахам беспрепятственно выходить наружу, не попадая в квартиру или дом.

Также, для защиты от неприятных запахов, в каждом санитарном узле располагается гидрозатвор, служащий барьером для газов. Пройти через такой барьер газу не под силу. В результате все неприятные запахи остаются в пределах канализации и септика, что не доставляет неудобств.

Но нередко случаются такие случаи, когда гидрозатвор остается пустым. По различным причинам, жидкость, которая должна находиться в гидрозатворе, там попросту отсутствует. Наглядным примером для этого служат ремонтные работы по замене ванны, унитаза или раковины.

Также нередки случаи, когда вода сама выкачивается в результате образования вакуума, который попросту опустошает все гидрозатворы. Причиной образования такой ситуации может послужить прохождение по канализации большого количества жидкости. Как известно из физики, поршень (а в данном случае это вода, проходящая к септику), проходя по цилиндру, втягивает за собой достаточно большое количество воздуха, а при его отсутствии, втягивает за собой все жидкости, которые как раз и располагаются в гидрозатворе.

Когда это происходит, то продукты разложения фекалий и других предметов, которые находятся в септике, попадают в жилище. Конечно, такую проблему достаточно легко устранить повторным наполнением барьеров, но, когда данная проблема появится, газы уже будут находиться в жилом помещении.

Вентиляция в данной ситуации послужит отличным способом вывода неприятного запаха, не позволяя ему доходить до помещений, что сохранит не только комфортную обстановку в доме, но и здоровье жильцов.

Когда применяется вакуумный клапан

Второй вариант обустройства вентиляции кроется в установке
вакуумных клапанов. Однако этот способ рекомендуется лишь тогда, когда
поставить фановые трубы невозможно по техническим нестыковкам, либо их
установка является финансово невыгодной.

Принцип работы устройства заключается в соединении створки и
пружины, обладающей низким значением сопротивления. Когда приспособление
закрыто, герметичное уплотнение полностью изолирует проникновение воздушных
масс. Когда в канализации появляется разрежение (в случае слива воды), клапан
автоматически открывается и воздух из комнаты попадает в систему, регулируя
правильность пропорций. Как только равновесие будет восстановлено, створка
снова закрывается и создаёт герметичное уплотнение.

Проникнуть неприятным ароматам в комнату сквозь герметичный
вакуумный клапан невозможно. Препятствием на пути канализационных запахов при
открытом клапане становится воздушный поток, который движется в обратную
сторону.

Во время обустройства вентиляции с монтажом вакуумного клапана
важно понимать и руководствоваться некоторыми аспектами функционирования этого
приспособления:

В случае высыхания гидрозатвора установленный клапан не в силах предотвратить распространение запаха по комнатам в доме.
Основным местом установки клапанов принято считать стояк. Если на указанном участке монтаж затруднён, тогда поставить их можно на любом горизонтально расположенном участке трубопровода.

При подборе способа оборудования вентиляции стоит понимать, что монтаж гидрозатвора при любом раскладе сделает эффективность функционирования системы гораздо выше.
