Как сделать вентиляцию подвала в частном доме

Вентиляция в погребе: принцип работы

Для правильной работы вентиляционной системы, в погребе предусматриваются два отверстия, которые предполагают приток и отвод воздушных масс. В эти отверстия подводятся трубы необходимого диаметра и длины. Потому, при проектировании системы очень важен правильный расчет. Их расположение имеет значение для правильного продвижения воздуха.

Схема вентиляции погреба под домом

Если погреб расположен под строением (домом или гаражом), то трубы располагают в стенах строения. В отдельно стоящей постройке их выводят через потолок. Нельзя допустить поступление больших объемов холодного воздуха. В то же время, застоявшийся подвальный запах должен постоянно удаляться.

Установка вентилятора канального типа

Данного вида вентилятор может не иметь высокую степень производительности, именно по этой причине он может быть запитан от минимального блока питания. Желательно приобрести амплитудное устройство, способное обеспечить высокий уровень КПД.

Грамотно установленная вытяжка для пространства подвала прекрасно проявляет себя на начальном эксплуатационном периоде.

Так, воздух в погребе становится увлажнённым, однако не очень, вследствие чего продукты питания не поддаются никакому перемерзанию, температурный режим доходит до 4 градусов.

Как мы и говорили выше, установка данного типа вытяжки может быть произведена без помощи профессионалов и применения сложного инструмента, а также специального технического оборудования. Проще говоря, всё можно выполнить собственными руками, особенно при наличии начальных умений.

Схема вентиляции погреба

Вентиляционная система хранилища представляет собой воздухообмен между двумя вентиляционными каналами. В приточную трубу нагнетается воздухопоток снаружи, попадает внутрь сооружения. Через вытяжную трубу отработанный поднимается вверх, выводится наружу.

Вентиляция погреба с двумя трубами почти не зависит от внешних факторов расположения, климатических особенностей. Циркуляция воздушных потоков естественным путем регулируется в первую очередь правильным расположением вентиляционных каналов.

Воздуховоды размещаются в противоположных углах сооружения на разных уровнях. Приточный размещается в 200-300 мм над уровнем пола хранилища, вытяжной монтируется под потолком, не ниже 150-200 мм от него. Выводятся за пределы сооружения, приточная около 300 мм над уровнем земли или крыши, вытяжная – на высоту не менее 1,5-2 м.

Обязательно просчитывается необходимый диаметр сечения каналов, можно по упрощенной схеме:

• на 1 м² помещения определяется 26 см² площади трубы;
• на 1 см диаметра трубы нужно 13 см² сечения.

Верхний выход приточного воздуховода обязательно закрыть решеткой, защищающей его от мусора, проникновения внутрь грызунов, других мелких животных.

При строго вертикальном размещении вентканалов, на их оголовки следует установить металлические зонтики или дефлектор во избежание попадания внутрь атмосферных осадков.

Естественная вентиляция в доме

Для организации естественного обмена воздуха используют концепцию вертикальных вентканалов. Один конец монтируют в помещении, а другой выводят немного выше крыши здания.

Поскольку температура воздуха в доме обычно отличается от уличной, теплые потоки постепенно поднимаются по каналу вытяжки. Свежая порция поступает в комнаты из внешнего пространства через оконные и дверные блоки.

Работоспособность схемы естественной вентиляции зависит от неподвластных человеку факторов – ветра и температуры внешней среды

Среди главных достоинств такой системы – простота и минимальные затраты на обустройство, насыщение комнат природным воздухом, независимость от электричества.

Но есть и существенные минусы. Так, естественная вентиляция в частном строении будет срабатывать лишь пока температура воздуха на улице не превысит отметку 12 градусов по Цельсию. При больших показателях вытяжка не сможет полноценно работать.

На первый взгляд эта ситуация кажется идеальной для зимы, но и здесь есть недостаток, который просто невозможно игнорировать. При значительном перепаде температур уличного и внутреннего воздуха система начнет работать быстрее. Все тепло в буквальном смысле будет свободно вылетать в трубу.

Поэтому жители коттеджей и частных домов на обогрев тратят больше энергоресурсов, чем того требуют нормальные климатические условия.

Нестабильная работа в летний период – основной минус схемы естественной вентиляции

Для организации вентиляционной системы этого типа прокладывают отдельные трубы-воздуховоды из каждого подсобного помещения в общую шахту. Из кухни нужно проложить два канала – один от вытяжной решетки под потолком, а другой – от кухонной вытяжки.

А еще необходимо уделить особое внимание всем помещениям, полностью/частично расположенным ниже уровня земли в доме. В них накапливается токсичный радон

Чтобы уменьшить количество опасного газа, следует обустроить мощный вытяжной канал.

Кроме того, нужно позаботиться о надежной гидроизоляции подвала. Ведь даже наиболее эффективная приточно-вытяжная система не справится со своими задачами, если в подвальных помещениях частного дома или коттеджа всегда будет сыро.

Как можно повысить эффективность?

Существуют несколько способов, которые помогут улучшить действие системы воздухообмена с естественным побуждением:

• установить специальный клапан на входе в канал;
• смонтировать решетки с клапанами на каналы притока и оттока;
• использовать дефлектор.

Оснащенный автоматикой клапан реагирует даже на незначительное изменение влажности воздуха. Его монтируют на входе в воздуховод внутри здания. Когда в комнате повышается влажность, автоматическое реле срабатывает и внутренний клапан приоткрывает канал больше.

В случае понижения показателей, устройство закрывает вход. Чувствительным элементом является датчик, улавливающий сигналы из окружающей среды. Его устанавливают снаружи дома.

В зимний период клапан нужно дополнительно прикрывать. Это позволит минимизировать попадание холодного воздуха в жилое здание. Однако установка такого приспособления не перекроет все недостатки естественной вентиляции.

Вытяжные вентиляционные каналы обустраивают в капитальных внутренних стенах здания. Воздуховоды целесообразно объединять в небольшие группы таким образом, чтобы проход через крышу был организован в одной трубе

Другой действенный метод – монтаж решеток с клапанами на каналы притока и удаления воздушных масс. Управлять ними возможно только вручную. Положение клапана необходимо регулировать как минимум один раз в сезон, при изменении температуры воздуха на улице.

Усилению тяги в вытяжных вертикальных каналах может способствовать и ветер. Чтобы задействовать природную силу на верхнюю часть трубы надевают дефлектор – специальное приспособление, которое защищает воздуховод от мусора и осадков, а также увеличивает тягу.

Применение дефлектора позволяет повысить производительность дымохода/вентиляционного канала на 20%

Дефлектором один воздушный поток рассекается на два или даже больше с разными скоростями. Он создает разрежение, которое, в свою очередь, увеличивает перепад давления в трубе. В результате воздуховод лучше вытягивает отработанный воздух.

Использование электроприборов для принудительной или комбинированной вентиляции

Поддерживать оптимальный микроклимат с помощью электрических осушителей, обогревателей – логичное решение, но…

Напряжение сети не должно превышать 42 В для сырых помещений и 12 В для особо сырых. Нелишне напомнить, что пол в погребе токопроводящий.

Вот что написано в ПУЭ.

«1.1.8. Сырые помещения – относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения – относительная влажность около 100 % (потолок, пол, стены, предметы покрыты влагой)».

Исходя из этого установка выключателей, розеток, любых приборов, работающих от 220 В, запрещается. Это просто опасно для жизни. Если не вашей, то пользователей, незнакомых с особенностями высокого напряжения при высокой влажности.

Понижающий трансформатор на 12, 24, 36 В, установленный за пределами хранилища – единственное разумное решение.

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

1. Приточная труба – обеспечивает подачу воздуха.
2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчёт диаметра труб

Важная величина для организации достаточного воздухообмена. Высчитывать её можно несколькими способами.

В профессиональных овощехранилищах её рассчитывают в зависимости от количества и видов овощей. 100 кг картофеля требуют 3,5 куба воздуха в час, 100 кг моркови, лука – 7,5 кубов.

Расчёт идёт по формуле:

F = L/3600 х V, (1)

где

F – площадь трубы в м2, L – объём необходимого воздуха, V – скорость потока. Принимается за 1 м/с, 3600 – количество секунд в 1 часе.

На хранении будет находиться 300 кг картофеля, 100 кг других овощей.

3 х 3,5 + 1 х 7,5 = 18 м3/час. F = 18/3600 х 1 = 0,005м2. R = √ S/π = √ 0,005/3,14 = 0,04 м. (2)

Необходимый диаметр = 80 мм.

Второй вариант.

На 1 метр площади подвала требуется 25 см2 сечения вентканалов.

При площади 10 м2 это 250 см2. Вычисляем радиус по формуле (2): R = 89 мм, диаметр 18 см.

Третий вариант.

Площадь трубы принимается как 1/400 площади погреба. При 10 м2 это 0,025 м2. Через площадь круга R = 89 мм, диаметр труб 18 см.

Как видим, два последних варианта дают одинаковый результат.

Ещё один способ расчёта: воздух в погребе должен меняться минимум 2 раза в час.

При площади 10м2 и высоте 2,1 м объём воздуха будет 21 куб. Расход в час – 42 куба. Считаем по формуле (1), затем (2). Результат – 122 мм.

Неточное определение диаметра труб имеет два отрицательных результата. Затхлость и плесень при недостаточном размере, тепло летом и мороз зимой при большом. Конечно, каналы большого диаметра можно частично закрывать. А вот расширить тонкие трубы не удастся.

Поэтому специалисты советуют добавить лишних 10%. И это оправдано: неожиданно большой урожай не пропадёт.

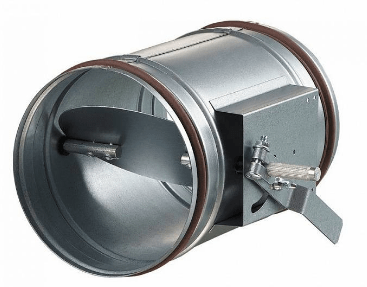

Но заслонки (шиберы) поставить надо. Из фото понятен принцип работы. Сделать самостоятельно такую (или задвижку) не составит труда.

Схемы

Схем, по которым выполняется обустройство вентилирования подвала, три:

1. стандартная система с одной трубой для вытяжки воздуха;
2. установку двух труб — для отвода и поступления воздуха;
3. принудительная аэрация.

Выбирают одну из схем в зависимости от типа подвального помещения, его расположения.

В яме

Для небольших погребов с отдельным выходом на поверхность вентиляция делается из одной трубы, которая позволяет устроить циркуляцию так, как это необходимо. Температура воздуха в погребе всегда плюсовая, даже зимой.

Более тёплые слои поднимаются вверх, по вытяжной трубе уходят наружу. На их место приходят холодные воздушные массы, поступающие через приточные клапаны в двери или люке, а затем, по законам физики, опускаются вниз, к полу. По мере прогревания воздух снова прогревается, устремляется вверх, и цикл повторяется.

Для подвала площадью не более 10 кв. м берут трубу не менее 16 см в диаметре, делают её двухканальной.

Совет Для эффективной циркуляции воздуха вентиляционный канал устанавливают на противоположной от входа стене, а воздушная среда в подвале полностью обновляется.

В гараже

Гараж нуждается в вентиляции так же, как любое помещение. Правильно организованная аэрация выводит из помещения вредные выхлопные газы, токсичные испарения, препятствует образованию конденсата на стенах и в смотровой яме. Автомобиль своевременно просушивается, металлические поверхности защищены от ржавчины.

Способы устройства вентиляции в гаражном помещении:

• Естественная вентиляция. Перфоратором вырезаются отверстия в стене: одно для поступления свежего воздуха на расстоянии 10–15 см от пола. Другое — для вывода отработанного воздуха в 10 см от потолка на противоположной стороне. Заводится за крышу минимум на полметра.

  В проёмы вставляется асбестовая или пластиковая труба, щели заделываются цементным раствором. Снаружи отверстия труб прикрываются решётками для защиты от грызунов и мусора.

• Принудительная вентиляция. Поступают по принципу естественной, но с установкой вентиляторов в проёмы. Такая система эффективнее, но дороже. Для подземных гаражей способ — единственно возможный.
• Комбинированный способ, когда совмещают принудительную вентиляцию с естественной. Воздух подаётся приточной трубой, а отвод осуществляется вентилятором.

В яме гаража

Вентиляция в гаражном подвале выполняет непрерывную подачу свежего воздуха, выводит неприятные запахи, влагу и испарения, предупреждает появление конденсата, что препятствует порче техники.

Воздухообмен обеспечивается естественным и принудительным типом вентиляции. Оба способа имеют свои достоинства и недостатки:

• Первая проста в установке, не требует больших расходов, но недостаточно эффективна, если помещение слишком большое.
• Вторая более надёжная, но требует покупки вентилятора.

Правила обустройства естественной вентиляции:

1. Трубы проводят в противоположных углах. Вытяжную трубу выводят сквозь пол и крышу гаража или вдоль любой стены протяжённостью не менее 3 метров. При этом край трубы находится на метр выше уровня гаража, дополнена дефлектором для улучшения тяги.
2. Край входной трубы размещают на 35–55 см выше уровня пола подвала и на расстоянии не менее 2 метров от пола к потолку.

Предлагаем к просмотру видео о вентиляционной системе в яме гаража:

В частном доме

Обустраивая вентиляцию подвала, находящегося в доме, учитывают площадь помещения. Для небольшого пространства с отдельным выходом на улицу достаточно установить естественную вентиляцию с одной трубой.

Если в погребе нет отдельного входа, обеспечивают воздухообмен двумя трубами в противоположных углах. Они выводятся следующими способами:

1. Вытяжную шахту проводят с наружной стороны здания, длина составляет 2 м от заборного отверстия. Край приточной трубы размещается на уровне цоколя.
2. Если другие постройки мешают выводу, воздуховод прокладывается сквозь крышу, при этом край вытяжки находится выше конька.

Способы устройства

Есть несколько вариантов изготовления принудительно вентиляции. Их вполне можно сделать и своими руками.

Схема установки принудительной вентиляции

https://youtube.com/watch?v=6nW52ueNMeo

С применением одного или пары электрических вентиляторов

 Итак:

Ежели вентилятор один, его устанавливают на вытяжную трубу непосредственно со стороны подвала. Разумеется, его включают так, чтобы воздух выдувался им наружу.

• В большом по площади подвале зачастую устанавливают два вентилятора, помещая второй в приточную трубу. Его задача – нагнетать свежий воздух внутрь помещения.
• Необходимо быть крайне внимательным: для изменения направления движения воздушных потоков достаточно простого нажатия переключателя. Следовательно, управлять им несложно, но так же легко ошибиться.
• При этом не стоит забывать, что и погреб, и подвал относятся к разряду сырых помещений. Потому здесь нужно использовать электрооборудование, которое рассчитано на определенное напряжение (36 В) и соответствующие ему трансформаторы.

Второй вариант

Другой способ принудительной вентиляции примечателен тем, что задействует энергию ветра и не нуждается в подключении электричества.Итак:

• Так, над крышей на вытяжной трубе взамен обыкновенной насадки-колпака монтируют специальной формы дефлектор.
• В то время как поток ветра направлен на фронтальную часть дефлектора, образуется избыточное давление в его свободном пространстве, а в остальной части, напротив, – разрежение воздушных масс.
• Это и образует прибавочную тягу к естественному потоку воздуха. Заменить дефлекторы можно небольшим турбинками (или мини-ветряками).
• Трубы, помещенные на вершине, по подобию флюгера, «ловят» воздушные потоки и через гибкий вал или редуктор передают его на механический вентилятор, зафиксированный внутри трубы, вынуждая последний совершать вращения и вытягивать из помещения воздух.

В обоих случаях предусмотрена возможность регулировать скорость движения потока воздуха. Кроме того, не следует забывать: вне зависимости от способа устройства принудительной системы вентиляции, естественный воздухообмен должен быть исключен.
Перед началом работ стоит посмотреть фото и видео. Тогда вы просто лучше поймете, как добиться нужного результата.

Как сделать естественную вентиляцию погреба

Сеть проектируется и формируется на этапе строительства объекта – это проще, чем устанавливать воздуховоды в готовое строение. Но иногда хозяева вносят коррективы в дом, и подвал расширяется, требует новых сетей. Тут придется работать с готовой коробкой.

Несколько советов от профессионалов:

• При монтаже системы в погреб, который стоит отдельно, отверстие делают в потолке. В дырку выводится воздуховод, затем фиксируется.
• Монтаж сети в погребе под жилыми помещениями имеет особенности. Труба вытяжки встраивается в зону прохода общедомовой шахты или канала. Этот канал обязательно должен выходить на улицу.
• Приточный продух формируется в верхней части подвала или погреба. Если это отдельное строение, труба выводится наружу ниже уровня вытяжного канала.
• Наружные отверстия вентканалов закрываются решетками и грибками. Первые – для защиты от насекомых, вторые – от дождя, снега.

Расчет диаметра воздуховодов и система их установки

Мастера советуют придерживаться простой формулы – на 1 м2 подвала надо 26 см2 сечения. Выходит, что на каждый сантиметр диаметра трубы приходится 13 см2 сечения. Расчет такой: (S погреба х 26)/13. Пример: площадь погреба 8 м2, расчет (8 х 26)/13 = 16 см. Трубу покупают диаметром в 16 см.

Схема установки различается по количеству труб. Рекомендуется применять два воздуховода одинакового размера. Это гарантирует поддержание оптимального уровня циркуляции воздуха. Если нужно ускорить отток, на вытяжку монтируется труба большего размера.

Располагать воздуховоды надо подальше друг от друга и с минимальным количеством поворотов на протяжении сети. Чем больше изгибов, поворотов, тем сильнее гидравлическое сопротивление потокам воздуха. Вентиляция в этом случае будет работать с низкой эффективностью.

Выбор материала воздуховодов

Продумывая, как сделать вентиляцию в погребе своими руками, хозяину надо выбрать материал для воздуховодов.

В продаже есть следующие виды изделий:

1. Асбестоцемент. Плюсы – прочность к температурным колебаниям, стойкость к коррозии, длительный срок службы. Такие трубы имеют длину, достаточную для монтажа воздуховодов без сварки. Минусы – массивность, хрупкость.
2. Оцинкованный металл. Малый вес, невысокая стоимость, простота монтажа и стойкость к ржавлению – плюсы. Минус – любая царапина приведет к появлению дырок.
3. Пластик. Прочные и практичные изделия с гладкими внутренними стенками гарантируют хорошую проходимость воздуха. ПВХ воздуховоды не ржавеют, их не надо чистить, служат больше 20 лет и стоят недорого. К тому же легкий вес и возможность выбора любой длины помогают выполнить монтаж в одиночку.

Необходимые комплектующие

Мастеру потребуется следующий набор:

• воздуховоды;
• соединительные элементы;
• герметик;
• решетка;
• грибки.

В зависимости от степени автоматизации, пригодятся канальные вентиляторы, сплит-системы, осушители, гигрометры и датчики. Цена конструкции зависит от оснащенности и доходит до нескольких сотен тысяч рублей.

Этапы работы по монтажу вентиляции

После того как выбрана схема вентиляции погреба, готовы все детали, можно приступать к формированию конструкции:

1. В отдельно стоящем строении в потолке сделать дырку. Через нее спустить трубу воздуховода. Закрепить под потолком на расстоянии от поверхности в 15 см. На улице вытяжку поднять на 150 см над грунтом или крышей погреба.
2. В противоположном углу сделать второе отверстие в потолке или стене. Установить приточный воздуховод, конец которого опустить к полу. Размещение не ниже 20 см и не выше 50 см от пола.
3. Приточная труба на улице не должна быть высокой, хватит 25 см. Чем ниже располагается заборное отверстие приточной вентиляции, тем выше разница давления на выходе и входе. Разность давления влияет на тягу и интенсивность воздухообмена.
4. При выводе трубы через стену на ее конец надевают дефлектор или решетку.

1. На трубы внутри погреба устанавливают заслонки. Пластины помогают регулировать силу воздушных потоков. Открывая заслонку, пользователь получает мощный приток и вытяжку, закрывая – снижает скорость транспортировки воздуха.

После сборки систему тестируют. Приточная труба проверяется листом бумаги – приложить, проследить. Если колышется, приток есть, система работает. Вытяжка проверяется пламенем свечи или дымом пакли – поднести к трубе, проследить за направлением пламени или дыма.

Наружные отводы закрываются решеткой, грибками. Иногда применяют дефлекторы или рекуператоры. Если хозяин знает, что летом потребуется установка вентиляторов, трубы выбирают с расчетом диаметра прибора.

Как правильно сделать вентиляцию в погребе с повышенной влажностью, осушение погреба

Бывают ситуации, когда хранилище строится в местности, для которой характерен высокий уровень грунтовых вод или климат с повышенной влажностью. Большое содержание влаги в воздухе может негативным образом сказаться на состоянии продуктов, которые хранятся в погребе.

Кроме того, при системе вентиляции погреба с одной трубой, влага часто конденсируется на ее стенках, а в холодное время года – замерзает. Таким образом она может намерзнуть в несколько слоев и полностью закупорить вентиляционное отверстие. Чтобы этого не произошло – необходимо обустройство системы принудительной вентиляции с усиленной вытяжкой.

При помощи принудительной вытяжки можно существенно уменьшить влажность в любом типе погреба. Как сделать сухим даже достаточно большое помещение? Для этого необходимо использовать не только вентиляционную систему, но и предварительно просушить погреб. Чтобы это сделать, нужно перед обустройством вентиляции в погребе своими руками вынести из него все продукты, после чего провести работы по сушке.

Схема установки свечей для просушки подвала

Осушить погреб можно несколькими способами:

При помощи железной печки или жаровни – в подвал опускается жаровня или ведро с углями, огонь поддерживается до тех пор, пока в помещении не станет достаточно сухо. Перед началом такой сушки в погребе необходимо открыть дверь и другие отверстия. Огонь лучше всего разжигать при помощи древесных опилок или щепок, а при необходимости операцию можно повторить несколько раз.
С помощью свечи – свеча устанавливается под вытяжкой в погребе. Правильное использование такого метода подразумевает небольшие размеры погреба, иначе он не будет достаточно эффективным. Сушка подвала при помощи свечи проще, чем с использованием жаровни, но и занимает больше времени. Как правило, на это уходит несколько дней, в течение которых свечи придется регулярно менять.
С использованием специального осушителя воздуха – хороший вариант для хранилищ большого размера, позволяет быстро избавиться от влажности в помещении. Использовать осушитель можно в дополнение к обычной системе приточно-вытяжной вентиляции, если в погребе часто скапливается влага.

Выбирать подходящий вариант осушения подвала нужно в зависимости от его размера, а также наличия у вас времени и возможностей. Монтаж эффективной системы вентиляции позволит заниматься этим реже, но полностью избавить от необходимости просушивания влажного погреба не сможет даже самая качественная вентиляция, если при строительстве помещения не была выполнена его гидроизоляция.

Сушка стен погреба с помощью самодельной жаровни

Как работает вентиляция погреба

В подземном помещении нужно поддерживать оптимальную влажность и температуру. Эти два параметра регулируются с помощью движения воздушных масс. Вместе с ними выводится испарившаяся влага и устраняются неприятные запахи.

Схема циркуляции воздухаИсточник pobudova.in.ua

Устройство вентиляции в погребе основано на законе из школьного курса физики. Любая жидкость или газ движется из области повышенного давления в пониженное. На улице температура выше, под землей немного ниже. Исходя из этого создается разница давлений и воздух через приточную трубу всасывается в помещение, а далее с помощью вытяжки выходит наружу попутно выводя запах и лишнюю влагу.

По этому же принципу появляется ветер в жаркую погоду. Чем больше разница в давлении, тем сильнее будет поток.

Организация естественного проветривания цоколя

Самую лёгкую систему вентиляции подвального помещения – естественную, можно сделать своими руками как на этапе строительства, так и при работе с уже готовым фундаментом. Для этого в стенах делаются сквозные отверстия – продухи, величиной в 15–20 см. Легче сделать естественную вентиляцию пола и подполья в деревянном доме, поскольку древесина лучше всего поддаётся распилу для создания отверстий. В кирпичном строении придётся использовать свёрла и молотки.

Чтобы устроить вентиляцию в подвале естественным образом, нужно обзавестись следующими материалами:

1. Металлической, пластиковой или асбоцементной трубой с диаметром в зависимости от величины продуха.
2. Решётки для входа и выхода трубы, соответствующие ей по размеру.
3. Козырьковые конструкции.
4. Теплоизоляция – минеральная вата или аналогичный материал.

Если в подвале нет межкомнатных перегородок, достаточно будет сделать несколько продухов по периметру стен, на равном расстоянии друг от друга. При этом нужно следить, чтобы на противоположных стенах отверстия находились друг напротив друга.

Если же подвал разделен на отдельные помещения, необходимо в каждом из них сделать не менее двух продухов. Отверстия стоит расположить в верхней части подвала, чтобы они находились как минимум в 20 сантиметрах от земли. Это делается для того, чтобы продухи не заливало дождём и не засыпало сугробами в зимний период.

Процесс  довольно лёгкий – сначала в фундаменте делается отверстие в соответствии с диаметром трубы. Затем она помещается в это отверстие и закрепляется с помощью теплоизоляции. Длина трубы должна соответствовать толщине стен или немного превышать её. Для защиты воздуховода от погодных условий и мелких грызунов, уличную часть трубы нужно закрыть решёткой и установить козырёк от дождя. В помещении на вентиляционное отверстие также стоит поставить мелкую решётку – она будет работать как фильтр и поможет регулировать потоки воздуха внутри подвала.

Если подвал полностью погружён в землю, или продухи не удаётся сделать на достаточной высоте от земли – сделать естественную систему проветривания не получится, стоит обратить внимание на другие варианты. А также такая система не подойдёт для больших цоколей, состоящих из нескольких помещений

Вентиляция в общественных помещениях подвального типа

Если вам нужно смонтировать своими руками вентиляцию в общественном подвале, то, вне зависимости от ее типа, делается это точно так же, как в погребе, подвале частного дома или в гараже.

Для ее построения также нужны две трубы для выхода и поступления воздуха, рассчитанные на выход и вход воздушных масс большого объема за минимальный промежуток времени. Они должны идти вдоль несущей стены или внутри ее: для организации естественного воздухообмена следует позаботиться о расположении труб на разной высоте, а для искусственного – установить вентиляторы в трубах.

https://youtube.com/watch?v=oOAgt8umeFI

Вентиляция может устанавливаться в подвалы для того, чтобы обеспечить просушку продуктов, для хранения фруктов и овощей или просто для обеспечения доступа свежего воздуха в подвальное помещение, если вы оборудуете там спортзал или мастерскую. Необходимо соблюдать правила монтажа системы, использовать только качественные материалы и регулярно проверять работоспособность вентиляции, тогда она прослужит вам максимально долго.

Как смонтировать вытяжную трубу своими руками

Если сначала был сделан погреб, а только потом устанавливается устройство вытяжки в погребе, то для начала необходимо проделать отверстие соответствующего размера. После этого, установить трубу на необходимом расстоянии от потолка.

Герметично заделайте все зазоры труб вентиляции погреба

Убедиться, чтобы после установки вытяжки не оставалось лишнего пространства. Если так случилось — герметично заделайте зазор.

Если погреб строится под домом, то вытяжку можно установить в дымоход камина. Таким образом, разница в температуре будет увеличивать выход вентилируемого воздуха.

Если вытяжка выходит на улицу, то она должна быть намного выше приточной трубы.

Какие трубы применяют для вентиляции погреба

Сейчас имеется довольно большой сортимент вентиляционных труб, но чаще всего применяются асбоцементные или полиэтиленовые. Асбоцементные из — за состава намного тяжелее полиэтиленовых, но и те и другие одинаково долговечные. При установке полиэтиленовых труб возможно понадобится их сварить, это может получиться не у всех. Поэтому чаще всего для установки полиэтиленовых труб приглашают специалиста, который сделает эту работу.

При возникновении вопроса — «как же самому сделать вытяжку в погребе» нет ничего сложного. Это довольно просто сделать своими руками минимально затрачивая средства и время. Правильная вытяжка в погребе поможет продуктам храниться долго и радовать вас на столе.

Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

• классическая система с одной вытяжной трубой;
• схема с двумя трубами – притоком и вытяжкой;
• принудительный воздухообмен.

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

1. Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
2. Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
3. По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Схема вентилирования подвала летней кухни с наружным расположением труб

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

• в земле снаружи здания;
• прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

https://youtube.com/watch?v=hCtjCNuCjVU

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Активный воздухообмен с принудительным побуждением организовывается по однотрубной или двухтрубной схеме, вентилятор ставится на вытяжной канал. Работу вентиляции можно автоматизировать, подключив нагнетатель к электросети через термостат. Прибор с датчиком выключит вентилятор, когда температура упадет ниже заданного порога. Подробности смотрим на видео:

Погреб под жилым домом

Вентиляция погреба под частным домом или отдельно стоящего отличается тем, что помещение под ним потребует мощной теплоизоляции потолка и входной группы. Только так можно добиться минимальных положительных температур.

Вытяжную трубу заводят в общий вентканал с выходом выше конька. Тяга в таком случае значительно увеличивается: летом массы приточного тёплого влажного воздуха заполняют помещение. Отсюда потолочный капёж, плесень на овощах.

Во избежание этого заслонка на вытяжке, как и её утепление, обязательна. Улица должна быть единственным источником притока.

Вход из тёплого помещения также нежелателен – стоит устроить тамбур.
