Способы как сделать вентиляцию под натяжным потолком

Монтаж вентиляционной системы схема и тонкости процесса

Для начала разберемся со схемой монтажа. Выглядит она следующим образом – это магистральный воздуховод, к которому посредством тройников подключены ответвления для забора воздуха из одного или нескольких помещений. В принципе, схема является довольно распространенной и используется для монтажа практически всех централизованных коммуникаций. Придерживаясь ее, можно собрать и водопровод, и отопление, и даже электропроводку.

Как сделать принудительную вентиляцию в ванной фото

Монтаж вентиляции в частном доме или квартире в ванной начинается с установки вентилятора. Он монтируется в непосредственной близости от вытяжного отверстия, в качестве которого может выступать либо отдушина, либо специальное отверстие, пробитое на улицу. Чтобы предотвратить проникновение воздуха с улицы или централизованной домовой вытяжки, перед вентилятором нужно установить обратный клапан.

В представленном видео показано, как устроена вентиляция в ванной комнате

Дальше устанавливаем и крепим воздуховоды. Соединять отдельные участки труб и элементы конструкции необходимо с помощью герметика (например, силикона). Для начала нужно собрать магистральный канал, установить на нем все необходимые тройники и качественно его закрепить. После того как он будет собран, на боковые выпуски тройников опять устанавливаются обратные клапаны – они нужны для того, чтобы воздух из одного помещения не попадал в другое. Далее продолжаем монтаж воздуховодов и дотягиваем их до мест, где будут располагаться воздухозаборники. Их ставят после монтажа подвесного потолка. Только после этого можно сказать, что вентиляция для ванной комнаты готова.

Вытяжная вентиляция в ванной фото

Ну и в заключение несколько дельных советов, которые помогут вам избежать некоторых неприятных моментов.

1. Следует тщательно герметизировать выходное отверстие, обеспечивающее выброс воздуха за пределы помещения. Будь то ввод в вентиляционную шахту многоквартирного дома или отверстие, пробитое на улицу, его нужно тщательно заделать монтажной пеной. В противном случае сквозняки вам гарантированы.
2. Прежде чем устанавливать подвесной потолок, систему вентиляции нужно испытать в действии. Представьте хотя бы на минуту, что будет, если вы зашьете потолком неработающий вытяжной вентилятор. Чтобы предвидеть его замену в будущем, нужно организовать к нему доступ, к примеру, установить под ним ревизионный люк.

Вот и все, что необходимо знать о том, как делается вентиляция в ванной комнате своими руками. Бояться этой работы не нужно, она легкая и несложная. Главное – помните золотое правило строителя: семь раз отмерь, один отрежь!

Когда необходима вентиляция в натяжном потолке

Вот к чему может привести неправильная вентиляция натяжного потолка

Для монтажа вентиляционной системы в натяжном потолке может быть несколько причин. И если стоит вопрос об установке, лучше всего принять решение в пользу вентиляционной системы.

Потолочная вентиляция рекомендуется в следующих случаях:

• Использование материалов с плохой пропускной способностью.
• Образование конденсата на потолке. Полотно натяжного потолка – это термический барьер, который делит помещение на две части и сохраняет температуру с обеих сторон. Соответственно, разница между этими температурами влечет за собой образование конденсата в межпотолочном пространстве. Повышенная влажность может привести к неполадкам с проводкой, которая там находится.
• Появление плесени, образование грибка. Влажность в пустом пространстве, темнота и тепло также могут спровоцировать возникновение плесени и грибков. В большинстве случаев производители потолков обрабатывают материал, из которого он изготавливается, специальным антибактерицидным раствором, но со временем он утрачивает свою силу, и рано или поздно влажность вызывает развитие микроорганизмов.
• Провисание полотна. У этого явления может быть множество причин, особенно сильно влияет сезонное повышение температуры воздуха. Если это не следствие технических проблем и неполадок в конструкции, то лучше всего установить вентиляционную систему, чтобы уравнять температуру в пространствах помещения.
• Колебания полотна. Происходит это из-за различия давления в комнате и в межпотолочном пространстве во время открывания дверей или окон.

Таким образом, установка вентиляции может значительно улучшить жизнь и работу в помещении. Она защищает от образования конденсата, повышенной влажности, сырости.

Кроме этого, проветривание препятствует возникновению плесени и грибков, которые негативно воздействуют на здоровье человека.

В случае если потолочное покрытие из текстильного полотна, вентиляция поможет предотвратить негативные изменения в его внешнем виде.

Виды вентиляционных решеток

Вентиляционные решетки отличаются по нескольким параметрам:

1. По материалу изготовления:
   • алюминиевые;
   • из нержавеющей стали;
   • из пластика;
   • с деревянной наружной частью.
2. По месту использования в разных частях системы (отличаются направлением и положением перегородок):
   • приточные — активнее вводят воздух;
   • вытяжные — лучше выводят потоки;
   • универсальные — одинаково пропускают воздух в обоих направлениях, но немного хуже специально разработанных моделей.
3. По конструкции решетки бывают:
   • двухрядные — пластины жалюзи расположены в 2 ряда (вертикально и горизонтально), это способствует наиболее эффективному распределению потоков воздуха;
   • однорядные — перегородки жалюзи расположены в 1 ряд.
4. По форме:
   • круглые;
   • квадратные;
   • прямоугольные (последние 2 варианта должны иметь закладные, иначе придется закреплять края полотна, чтобы они не провисали).
5. По размерам:
   • диаметр 100, 150, 200 мм;
   • с минимальным размером стороны 225 мм и максимальной — 1025 мм.
6. В зависимости от возможности менять положение жалюзи и направлять потоки воздуха в ту или иную сторону до полного блокирования вентиляционного отверстия:
   • регулируемые;
   • нерегулируемые, жалюзи закреплены в положении 45°.

Производители выпускают решетки белого, серого, бежевого, коричневого и черного цвета. Некоторые фирмы могут изготовить под заказ алюминиевую решетку любого цвета, размера и формы.

Инструкция по установке решетки для вентиляции

Для установки вентиляционных решеток в натяжной потолок необходима основа, которую делают сразу после монтажа направляющего профиля:

1. Из куска фанеры толщиной 1 см вырезают квадрат на 6-8 см шире имеющейся решетки и проделывают в нем отверстие под решетку.
2. Основание из фанеры крепят на перекрытие на такой высоте, чтобы при натягивании полотно едва касалось его или не доходило на 1 мм.
3. После натягивания и остывания потолка прощупывают расположение отверстия в фанерной платформе и переносят его очертания на полотно.
4. Наносят клей на протекторное кольцо и приклеивают его по разметке. Когда клей высохнет, проверяют плотность приклеивания и при необходимости исправляют дефекты. Протекторное кольцо предохраняет полотно от разрыва.
5. Делают прорезь с помощью канцелярского ножа и устанавливают вентрешетку.

Как сделать вытяжку под натяжным потолком

Вытяжку в натяжном потолке можно сделать в 3 вариантах:

1. Сначала собирается вентиляционный воздуховод. Один его конец вставляется в шахту, а другой выводится в уровень с будущей поверхностью потолка, после натяжения полотна к нему присоединяют вентилятор.
2. Вентилятор ставят в вентиляционный канал, а в полотно — решетку.
3. Вентилятор устанавливают в полотне, а решетку — в вентиляционной шахте.

За полотном можно устанавливать такие воздуховоды:

• круглые;
• квадратные;
• гофрированные;
• оцинкованные;
• пластиковые.

Гофрированные трубы требуют тщательного крепления к черновому перекрытию, иначе при работе вентилятора они будут вибрировать. Это может привести к его провисанию и передаче дрожания всему полотну. Вентилятор крепится на заранее установленную платформу, т.к. он слишком тяжелый для натяжного полотна.

Рекомендации по установке вентилятора в натяжной потолок:

• с вентилятора снимают решетку, продевают провод сквозь отверстия в корпусе, заводят его в пазы и вставляют агрегат в трубу до упора;
• используют вентиляторы с низким уровнем шума;
• регулировать производительность вентиляции можно с помощью диммера для ламп накаливания;
• чтобы вытяжная система работала независимо от освещения, используют 2-клавишный выключатель.

Нужно учитывать пространство для вентилятора между основной и натяжной поверхностями: если стеновой профиль крепится низко, для фиксирования агрегата могут понадобиться рейки. Устройство крепится саморезами.

Требования к вытяжным вентиляторам

Требования, предъявляемые к системе вентиляции, основаны на безопасности и эффективной эксплуатации, поэтому пренебрегать ими владельцам квартир не рекомендуется. Перечислим основные правила:

1. Уровень шума для вентиляционного оборудования, устанавливаемого в жилом доме, не может превышать 30 дБ. В ванной должны применяться лишь бесшумные бытовые устройства.
2. Для обеспечения максимального уровня тяги в канале потолочная вытяжка располагается напротив входной двери, из которой она осуществляет забор свежего воздуха.
3. Прибор требуется устанавливать максимально отдаленно от электронагревательных механизмов, поскольку он выдерживает воздействие температуры до 50 градусов. При её повышении до критического уровня вентилятор выходит из строя.
4. Мощность, производительность и показатель потребления энергии устройства зависят от объема помещения и частоты использования оборудования.
5. Шахта канала вентиляции должна быть чистой. Нормативы по установке и показателям вентиляционных систем указаны в СНиП 41-01-2003. В данном документе описывается максимально допустимый уровень содержания пыли в вентканале и норма воздухообмена.

Системы вентиляции натяжного потолка

В помещениях, где показатели влажности не отклоняются от нормы, температура не колеблется, вентрешетку можно не ставить. В пространстве между потолком и полотном и без вентиляции поверхности будут оставаться сухими.

Если в частном доме натяжные потолки устанавливаются на балки из дерева, то тогда об организации вентиляционной системы нужно позаботиться обязательно. Она послужит хорошей защитой от грибка, гниения и плесени.

Чтобы не было запаха плесени, устанавливая пленочные полотна в кухонных помещениях, ванных, туалетах, позаботьтесь об организации хорошей и надежной вентиляции. Это те помещения, где ее устанавливать обязательно.

Есть два типа систем вентилирования для запотолочного пространства – искусственная (ее называют еще принудительной) и естественная. Различия между ними есть, и их нужно знать.

Принудительная (она же искусственная) предусматривает установку электровентилятора. Он устанавливается в воздуховод (канал вентиляционной системы).

Принцип работы принудительной системы такой: работает вентилятор на потолке – движение воздуха есть, не работает – оно прекращается. Этим и отличается принудительное вентилирование от естественного.

Искусственную вентиляцию в ванной устанавливать нужно обязательно. Она служит защитой пространства между полотном и потолком от создания чрезмерного давления, которое непременно приведет к провисанию или втягиванию полотна.

Принцип работы естественный вентиляции помещения немного другой. В этом случае вентиляционная решетка в натяжном потолке является необходимым элементом.

Работа этого типа вентиляции базируется на законах физики: нагретый воздух, устремляясь вверх, самостоятельно отводится наружу по воздуховоду.

Виды механических систем вентиляции

Прежде чем заниматься сооружением системы искусственного воздухообмена важно ознакомиться с основными типами вентилирования и их применением для конкретных помещений. В зависимости от назначения, различают следующие типы вентиляционных систем:

В зависимости от назначения, различают следующие типы вентиляционных систем:

1. Приточная. Обеспечивает принудительный приток уличного воздуха в помещение, при этом поступающие воздушные массы могут не только нагреваться или охлаждаться, но и очищаться от микрозагрязнений.
2. Вытяжная. Предназначена для быстрого и эффективного удаления загрязненного воздуха из помещения. Такая вытяжная вентиляция зачастую устанавливается в потолке ванной комнаты или кухни, где наблюдается наибольшая концентрация запахов и влаги.
3. Приточно-вытяжная. Комбинированная вентиляция, обеспечивающая одновременный приток и вывод воздуха искусственным путем. Наиболее эффективными считаются установки с рекуператором, позволяющие утилизировать тепло отработанного воздуха и отдавать его поступающему потоку.

Если две первые системы устанавливаются только в конкретных помещениях (кухня, туалет), то приточно-вытяжная вентиляция предназначается для обслуживания всех комнат в квартире или доме.

Установка приточно-вытяжной вентиляции в частном доме позволяет минимизировать затраты при эксплуатации установок, ведь, помимо вентилирования, система выполняет функции обогревателя, кондиционера и воздухоочистителя

Каждая из систем имеет свои особенности установки и эксплуатации, которые следует внимательно изучить перед тем, как составлять проект вентилирования комнаты или постройки.

К примеру, нет смысла устанавливать приточно-вытяжную систему в маленькой квартире с одной комнатой, если можно выбрать бюджетный вариант – приточную вентиляцию.

Что такое диффузор для вентиляции

Что такое диффузор, используемый в системе вентиляции? На первый взгляд, это вентиляционная решетка, предотвращающая попадание посторонних предметов в канал вентиляции.

На самом деле диффузор – важный элемент системы вентиляции, который не только защищает вентиляционный канал от мусора и пыли, но и обеспечивает распределение воздушных масс в помещении.

Через отверстия небольшого размера происходит равномерная подача и вытяжка воздуха. В помещении, где установлен прибор, практически не происходит потеря тепла.

Диффузор позволяет так распределять потоки воздуха, что помещение быстро и эффективно проветрится без появления сквозняков.

Устройство одинаково популярно как для установки дома, так и на производстве.

Подключение к электричеству

Эта процедура напрямую зависит от типа механического устройства, а вентиляторы бывают:

• с встроенным выключателем;
• с таймером;
• без выключателя;
• автоматические.

Механические устройства с встроенным выключателем оборудованы шнурком, поэтому включаются вручную. Вентиляторы с таймером работают при включении и выключении света.

Подключение к выключателю света производится с помощью подведенного Электрокабеля. С помощью выбранной схемы осуществляется подключение. Провод можно спрятать, а можно пустить на поверхность кафельного покрытия. В первом случае, провод прокладывается до того как оборудуется накладной потолок. Во втором, когда натяжная пленка срывает настоящий потолок.

Причины необходимости вентиляции полотна

Существуют некоторые моменты, которые влияют на необходимость размещения вентиляции в полотне натяжного потолка:

• Случается, что достоинства натяжных потолках ценят не только люди, но и вредоносные грибки. Последние прекрасно себя чувствуют в теплых, сырых и затемненных участках пространства. Эти организмы отравляют воздух и способны вызвать проблемы дыхательных путей, начиная с аллергии и заканчивая астмой. И тогда вентиляция в натяжном потолке становится критически необходимой.
• Вздутие или обратный прогиб полотна не опасны, но портят общий вид комнаты, и также требуют устранения.
• Ванная – помещение, особо подверженное возникновению плесени благодаря сырости и конденсации от перепада температур. Влага со спорами грибков может проникнуть в толщу стены, и хозяин квартиры рискует получить мокрые разводы с черными пятнами.

Естественная вентиляция в помещении

Естественная вентиляция в натяжном потолке обеспечивается установкой решеток в полотне по диагонали или в разных углах комнаты. Этого будет достаточно, если в помещении хорошая циркуляция воздуха или качественная вытяжная система.

Учтите: вытяжка и монтируемые воздуховоды, а также трещины в стенах и перекрытии могут создать перепады давления и вызвать прогиб ПВХ-полотна в ту или иную сторону. Во избежание данной проблемы следует качественно герметизировать все стыки.

Вентиляционные решетки и отверстия в комнате

Некоторым может показаться, что установка решеток в натяжном потолке нереальна, но на практике это напоминает подготовку к монтажу встроенных светильников. Ничего сложного! Нужно только грамотно расположить решетки и прочие элементы системы, лучше в незаметных местах, например, за шторами или над шкафом.

Перед установкой решеток и диффузоров полотно укрепляется особым протекторным кольцом, и чем больше диаметр проема, тем оно шире. Кольцо клеится в точке выхода воздуховода. После этого прорезается отверстие, к нему подводится воздуховод, устанавливаются диффузоры и решетки. Теперь вы сможете навсегда забыть о сырости, затхлом воздухе и прогибах ПВХ-полотна!

Устройство вентиляции в ванной

Если собираетесь монтировать натяжной потолок в ванной – сразу нужно предусмотреть принудительную вентиляционную систему. Она может быть вытяжного, приточного или смешанного типа. В первом случае воздух вытягивается в общий вентиляционный канал, во втором – нагнетается извне и выталкивается тем же путем. Главной деталью такой системы является мощный вентилятор, рассчитанный на повышенную влажность. Место расположение вентилятора зависит от того, где находится отверстие вентиляционного канала:

• Отверстие расположено ниже предполагаемого уровня натяжного полотна, тогда вентилятор крепится непосредственно к отверстию канала.
• Отверстие расположено выше уровня, тогда к перекрытию монтируется конструкция из платформы и воздуховода, подключенного к каналу, а вентилятор крепится уже к самой платформе.

Вентиляционное оборудование также может стать источником конденсата. Поэтому необходимо тщательно заштукатурить или запенить трещины, а затем утеплить базовый потолок.

Если в комнате требуется расположить воздуховоды – сначала собирается вся вентиляционная система, а затем натягивается полотно. Сегодня строительный рынок предлагает оцинкованные и пластиковые воздуховоды круглого и квадратного сечения. Устанавливая вытяжку с гофротрубой, ее необходимо очень качественно закрепить, чтобы вибрация не передавалась к полотну.

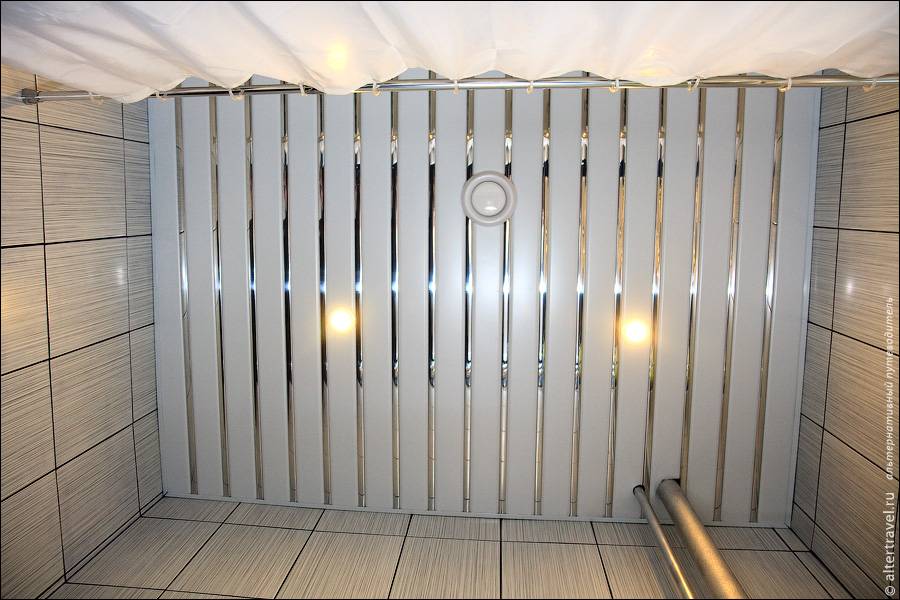

Воздухообмен в реечном потолке в ванной

Реечный потолок – популярная конструкция, используемая для санузла. Обладает такими неоспоримыми преимуществами, как простота самостоятельного монтажа, удобство эксплуатации, устойчивость к коррозии, несложная конструкция, понятная схема установки. Реечную конструкцию легко разобрать при возникшей необходимости монтажных работ.

Реечный потолок с принудительной вентиляцией

Варианты организации проветривания реечного потолка в ванной:

1. С помощью встраивания вентиляционных решеток, диффузоров. Производятся реечные панели с уже готовыми монтажными отверстиями.
2. Вентиляция в реечном потолке при помощи готовых перфорированных реек.

Схема монтажа

Схема установки системы вентиляции в реечном потолке проста, производится одновременно с монтажом самой конструкции:

• Определяются места потолка в ванной, где будут устанавливаться вентиляционные решетки.
• На реечных панелях отмечаются, затем вырезаются отверстия необходимого диаметра. Здесь необходимо проследить, чтобы отверстия не попадали на несущие траверсы.
• Вентиляционные решетки, диффузор устанавливаются, а затем крепятся к реечным панелям жидкими гвоздями, крепежными элементами.

Если используются перфорированные панели, монтаж значительно упрощается. Такие рейки устанавливаются по разные (противоположные) стороны потолка, обеспечивая тем самым естественную циркуляцию воздуха над и под потолком в санузле.

Если реечная конструкция устанавливается ниже вентиляционного канала, рекомендуется использовать вытяжной вентилятор. Схема действий следующая:

• Снимается лицевая панель вытяжного вентилятора.
• Внутри панелей вырезается отверстие для механизма, крепежа.
• От вентиляционного канала над подвесным потолком в место установки прокладывается воздуховод (пластиковый либо гофрированный).
• Механизм вентилятора устанавливается внутри потолка.
• Воздуховод присоединяется к вентилятору.
• Прикрепляется лицевая панель.

Разновидности вентиляции

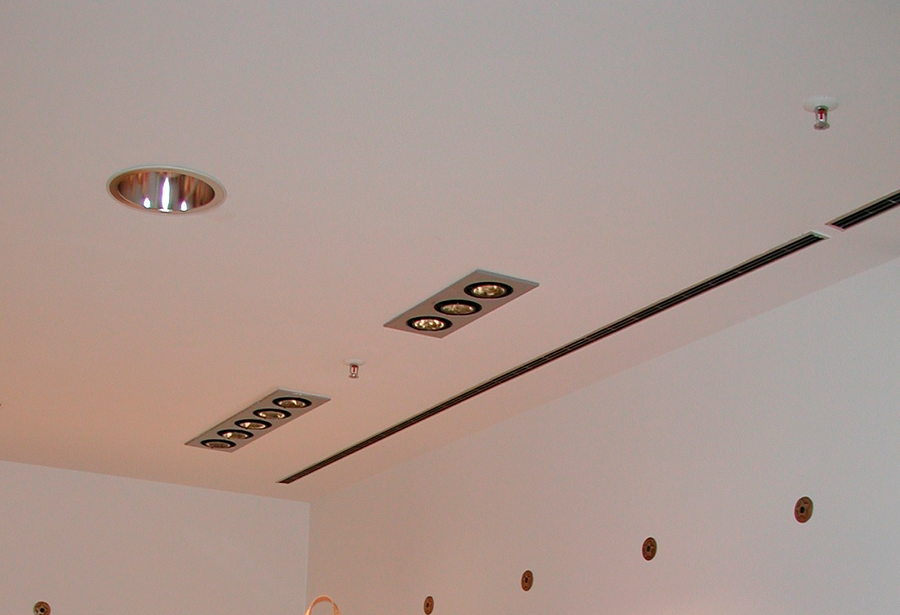

Решетка с вентилятором для натяжного потолка

Циркуляция воздуха в зависимости от организации воздухообмена в помещении может организовываться за счет естественного движения атмосферы или с использованием средств механизации. Кроме этого, при планировании в расчет берется размер и предназначение комнаты, ее влажность и температура.

Естественный тип циркуляции целесообразно создавать в жилых помещениях, где практически всегда сухо, есть впускные и переточные отверстия в стенах, дверях и окнах. Предполагается, что под воздействием тяги воздух движется по направлению к одной из вытяжных шахт. При этом воздух втягивается под пленку с одной стороны, проходит под ней и вытягивается с выпускных отверстий. Сложность состоит в том, что ПВХ пленка не может быть разрезана без предварительных манипуляций, иначе она просто порвется.

Чтобы сделать отверстия, используются такие приспособления:

• Перфорация. Используются пластиковые кольца различного цвета и размера. Они приклеиваются к полотну, после чего материал внутри колец вырезается. Из колец делаются геометрические фигуры, узоры, орнаменты или элементы располагаются в произвольном порядке.
• Декоративные решетки или диффузоры. Если крепить вентиляционные решетки на натяжной потолок без поддержки сверху, под их весом он будет опускаться, что негативно скажется на его внешнем виде. Плюс в том, что можно выбрать изделия любой пропускной способности. Монтаж осуществляется аналогично с перфорацией. К полотну приклеиваются кольца, делается вентиляционное отверстие в потолке и прикручивается решетка.

Принудительная вентиляция нужна в помещениях с повышенной влажностью

Принудительная система предполагает установку над полотном электрического вентилятора и каналов для отвода забранного им воздуха. Строительство такой конструкции может быть проведено до момента монтажа пленки на ламели. Это сложно, дорого, но оправдано для помещений с повышенной влажностью. Эффектным решением является вытяжка в натяжном потолке на кухне, когда часть прибора и каналы спрятаны под полотном.

Искусственная система состоит из следующих элементов:

1. Осевой вентилятор. Приборы выпускаются с диаметром заборника 100, 125 и 150 мм. Высота канала составляет до 80 мм, благодаря чему изделия можно ставить даже в помещениях с низким потолком.
2. Воздуховод. Прокладывается до общей шахты или до соседней комнаты, где организована качественная вентиляция. Каналы изготавливаются из алюминиевых гофр, металлических и пластиковых труб квадратного, прямоугольного и круглого сечения.

Вентилятор прикрепляется к плите перекрытия с помощью стальных подвесов или платформы. Воздуховод фиксируется на основании хомутами или петлями. Затем проверяется герметичность и работоспособность системы.

Критерии выбора

Внешняя привлекательность вытяжки на потолке, безусловно, важна, но это рабочая «лошадка», и ее возможности должны быть учтены при покупке

На следующие технические характеристики непременно нужно обратить внимание:

Мощность, иначе производительность. За час работы вытяжная кухонная вентиляция должна обеспечивать двенадцатикратный обмен воздуха – таковы к ней санитарные требования. Мощность подбирается, исходя из объема помещения, для которого планируется вытяжка. V (м) = Длина х Ширина х Высота. Чтобы выйти на требуемую мощность, полученное значение умножается на 12, дополнительно накидывают компенсационные 15% за сопротивление фильтров и по 5% за потери на каждом изгибе воздуховода. В техпаспорте устройства должна стоять цифра несколько больше полученной в результате расчетов – с запасом. До 400 м3/час производительность считается низкой, 600-1000 «кубов» — высокой.
Уровень шума. Тут все просто: дорогие шумят меньше, дешевые – больше. Комфортное для ушей значение 35-45 дБ.
Размер. Находится в соответствии с варочной поверхностью и бывает 50, 60, 90 см. Для лучшего поглощения выделений габариты вытяжки должны превышать размеры плиты на 10-20 см.
Электронное управление. Островная вытяжка ценового сегмента от среднего и выше комплектуется блоком ДУ.
Дополнительные функции. Это может быть встроенная подсветка. Функции локального источника света выполняют люминесцентные, галогеновые или светодиодные лампы. В отдельных моделях степень освещенности регулируется. За это отвечает датчик «присутствия». Разнообразные индикаторы увеличивают функциональность устройства. Так, встроенный извещатель загрязненности фильтра (ультразвуковой датчик плотности) сообщит о его негодности, а таймер выключит прибор через нужный промежуток времени

Любители свежего воздуха могут обратить внимание на возможность интервального включения/выключения вытяжки. В этом случае вентилятор будет автоматически включаться, например, один раз в час и проветривать помещение.

Виды потолочных конструкций

Вытяжки свободно устанавливаются как в выходах вентиляционных каналов внутри стены, так и в потолочных проемах дополнительных воздуховодов. С настенным вариантом все просто: механизм устанавливается внутри отверстия канала вентиляции, предусмотренной еще при строительстве дома.

В случае потолочного размещения есть определенные нюансы, которые возникают из-за конструктивных особенностей самих потолков.

Чаще всего для оборудования потолка выбирают варианты:

• натяжное полотно из поливинилхлоридной (ПВХ) пленки, текстильного материала;
• реечная конструкция из металлических, алюминиевых, иногда стекловолоконных реек;
• подвесной потолок из пластиковых панелей.

Каждый из приведенных вариантов имеет определенные особенности установки вентиляционных устройств. При чем сами потолочные конструкции также рекомендуется оборудовать отдельной системой воздухообмена. Пространство между основным и подвесным потолками нуждается в постоянном, хорошо организованном проветривании ничуть не меньше, чем само помещение санузла.
