Как правильно сделать верхнюю и нижнюю обвязку дома из досок

Содержание статьи

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

• Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
• Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
• Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
• Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента. сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится. При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок

Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь .

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Видео по теме «Как сделать нижнюю обвязку каркасного дома «:

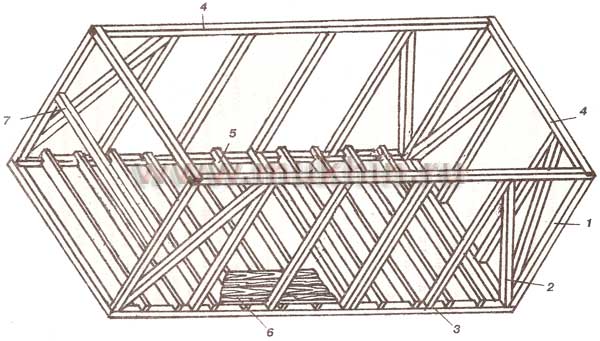

Верхняя обвязка

Это верхняя, опоясывающая дом конструкция, аналогична армированному поясу у кирпичных и блочных домов. Она объединяет элементы дома в верхней части, равномерно распределяя вес кровли, перекрытий и лаг, не давая стенам развалиться под их тяжестью. В большинстве случаев, нижнюю и верхнюю обвязку монтируют из одного и того же материала, одинакового сечения, с похожим вариантом креплений и стыков.

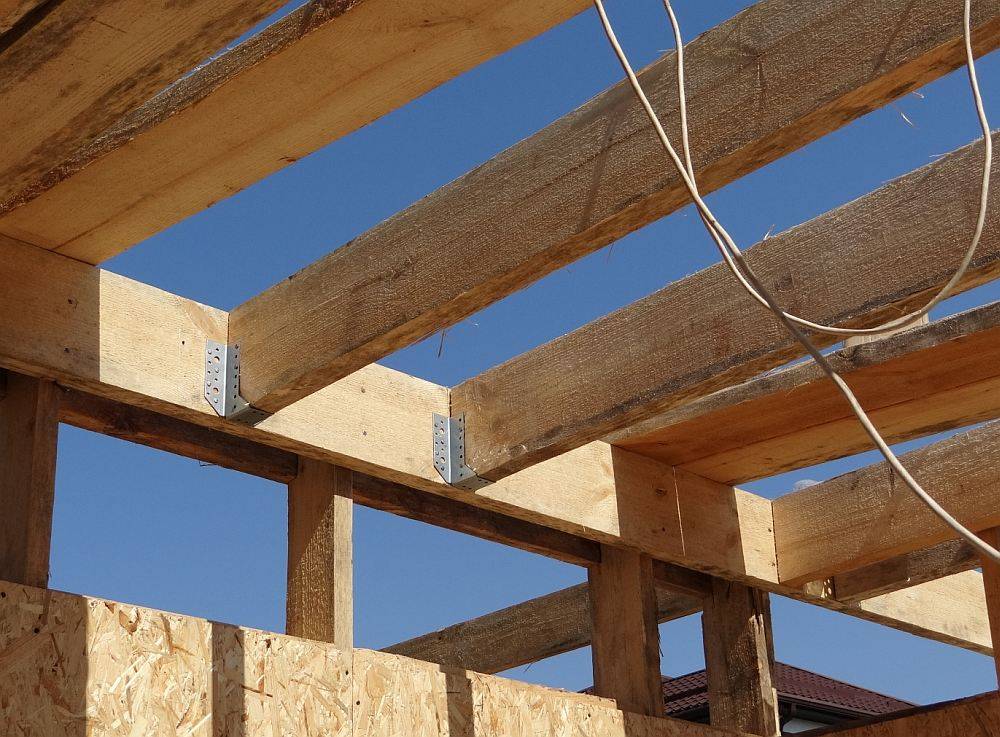

Крепление балок перекрытия к верхней обвязке

Крепление обвязки к стойкам каркаса

Крепление элементов верхней обвязки к стойкам происходит по методам обвязочных соединений либо с использованием стальных (оцинкованных) уголков.

• Крепление уголками. Массивные нержавеющие уголки, посаженные на саморезы по дереву, соединяют стойки и обвязку.
• Крепление с помощью пазов. Это более трудоемкий способ. Вырубку следует делать строго вертикально по уровню, под каждую стойку. При погрешностях в изготовлении вырубки получится перекос стоек и всего здания. Крепление происходит к каждой вертикальной стойке с помощью двух гвоздей 15 см. Каждый гвоздь должен войти в стойку не менее, чем на 10 см.

Крепление стропил к верхней обвязке

Верхняя обвязка дома принимает на себя нагрузку от стропильной системы по вертикали и горизонтали, которую равномерно распределяет на стены дома.

Крепление стропильной ноги к мауэрлату

Методы крепления:

• Вырубка – популярный способ, дающий более прочный результат. При этом необходимо дополнительная фиксация гвоздями с двух сторон.
• Крепление с помощью стальных или оцинкованных уголков.

Выпил или вырубка для подобных соединений должны производиться в стропилине, а не опорной балке. Это позволит не нарушить несущую способность обвязки и не навредить надежности постройки.

Точное соблюдение всех принципов технологии строительства каркасных домов обеспечит правильное функционирование отдельных элементов, общую устойчивость всей конструкции в целом, а также долговечность и надежность постройки.

Крепёжные элементы

В качестве крепежей для узлов каркасного деревянного дома используют следующие элементы:

• Крепёжные пластины (уголки или ровные пластины с отверстиями или без них). Пластины и уголки крепят к балкам или опорам с помощью саморезов по дереву.
• Скобы (прямые и угловые) – проволочные крепежи определённого диаметра. Их края загибают и вставляют в торцы или боковые поверхности балок.
• Болты – используют для стягивания соседних балок и стропил, вставляют в сквозные отверстия и фиксируют в них гайками.
• Гвозди.

Все соединяющие фиксирующие и крепёжные элементы для каркасных строений изготавливают из металла. Для крепления несущих элементов используют усиленные уголки из закалённой стали или повышенной толщины, 3-4 мм. Для крепления поддерживающих элементов используют уголки из обычной стали толщиной 2-3 мм.

Разнообразие крепежных элементов.

В целях защиты от коррозии для изготовления уголков, пластин используют оцинкованную сталь. Защита от ржавчины особенно важна при наружном строительстве, когда металлические крепежи в стенах могут становиться центром конденсации влаги, намокания участка стены. Поэтому оцинкованные крепёжные элементы весьма востребованы в различных узлах каркасного дома.

Ошибки соединения узлов

Чертёж узлов предполагает наличие эскизов и описаний. Однако несмотря на это, начинающие строители часто допускают обидные ошибки. Давайте перечислим основные и наиболее часто повторяющиеся ошибочные действия, которые допускают начинающие индивидуальные строители при сборке каркаса:

Устанавливают не все укосины. Это неверно. Укосины обеспечивают устойчивость стены к ветровым нагрузкам. Кроме укосин, для противостояния ветру необходимо использование жёстких плит в наружной обшивке.

• Использовать в качестве угловых стоек цельный брус или плотно поставленные друг рядом с другом доски. Такой угол будет холодным. В нём будет конденсироваться влага и развиваться плесень.
• Использовать для крепежа «чёрные» саморезы. Они недостаточно прочные, особенно если для строительства закуплено недостаточно сухое дерево. При сушке и короблении у «чёрные» саморезы могут быть банально «сорваны». Более прочный вариант – саморезы золотистого и серебристого цвета, покрытые оцинковкой или слоем хроматирования, фосфатирования.
• Используют недостаточно сухое дерево, которое даёт сильную усадку и «рвёт» имеющиеся узлы и соединения.
• И ещё одна ошибка – не использовать гвозди. Эти проверенные крепёжные элементы часто оказываются прочнее любых саморезов.

Каркасное строительство – новая технология, в которой при кажущейся простоте существует множество нюансов, особенностей.

Цена за обвязку под ключ

Если говорить о стоимость работ, то стоит рассмотреть примерные расценки в крупных городах:

1. Москва. Обвязка с использованием пиломатериала из лиственницы обойдется около 1400 рублей за м. п. (с учетом стоимости материала). Из сосны — будет стоить около 1000 рублей за м. п.

2. Санкт-Петербург. Стоимость чуть ниже. В Санкт-Петербурге обвязка одного погонного метра свайного фундамента лиственницей может стоить порядка 1200 рублей за м. п.
3. Омск. Обвязка обойдется в 200 рублей за м. п. Если прибавить стоимость материала, то выйдет около 1000 рублей за м.п., но можно найти и дешевле.
4. Новосибирск. Обвязка стоит от 680 до 1150 рублей с учетом стоимости материала.
5. Красноярск. Стоимость также колеблется от 700 до 1200 рублей.

Подготовительные работы

Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.

Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.

пенофол

Монтаж обвязки

1. Нарезание досок балок обвязки. Прежде чем собирать балки обвязки необходимо нарезать доски, необходимые для сборки. Откройте проект на разделе сборка балок обвязки, под каждой балкой расположена специализация на каждую балку. В ней указаны размеры и количество досок, необходимых для сборки балок. Для напиливания досок необходимо использовать стационарную или ручную циркулярную пилу. Не допускается нарезание досок бензопилой или электропилами. При напиливании необходимо указать на каждой балке номер, например Б1, и размер доски в миллиметрах. Таким образом, маркируется каждая доска по типу Б1 1735. Маркировка досок очень удобна, особенно когда балок много, это позволяет содержать рабочее место в порядке и работать с максимальной эффективностью.

2. Обработка. Из всего каркаса дома только обвязка не имеет защиты от воздействия атмосферной влажности и испарений, поднимающихся от земли. Более того, под обвязку и между досок могут проникать различного вида насекомые и древоточцы. Чтобы исключить повреждения и гниение древесины, доски обвязки необходимо обработать раствором антисептического типа « Сенеж Огнибио Про». Обрабатывать необходимо каждую отдельную доску балок обвязки после торцевания ее концов методом «вымачивания». Допускается производить обработку досок обвязки пульвелизаром. После нанесения защитного раствора доски необходимо проложить в узкие высокие штабеля с перекладкой рядов до полного высыхания.

3. Сборка досок в балки обвязки. После того, как все подготовительные меры по нарезке и обработке досок приняты, необходимо произвести сборку досок в балки обвязки. По размерам в проекте на каждой доске отмечаются точки в местах примыкания досок. По точкам прикладывается угольник и проводится линия. С той стороны от линии, где будет, примыкаться соседняя доска ставится крестик. Когда все отметки проставлены, происходит сборка балок. На крайнюю доску накладывается центральная доска по черте и производится сколачивание досок на гвозди. Рекомендуется использовать гвозди №90, чтобы концы гвоздей не торчали и не мешали накладывать и сколачивать последнюю доску. Гвозди крепятся в доски с шагом в 400 мм в шахматном порядке. 2 гвоздя по краям, 200 мм отступить, один гвоздь в центре, затем еще через 200 мм два гвоздя по краям и т.д. до полной сборки балок.

4. Крепление балок обвязки между собой. Разложите готовые балки на оголовки винтовых свай согласно пункту «Схемы расположения балок обвязки» из конструктивной части проекта. Произведите предварительный замер сторон и диагоналей, выровняйте балки

Обратите особое внимание на стыки балок, произведите их подгонку, чтобы не было щелей и выпирания досок. Выберите длинную сторону обвязки

Подложите под доски 2 слоя руберойда с выпуском в 5 см в каждую сторону от оголовка. Закрепите балки в крайние сваи. Крепление балок обвязки к оголовкам винтовых свай происходит с помощью закручивания саморезов «глухарей» снизу в отверстия в оголовках. Вбейте временные гвозди в верхние дальние углы. Натяните шнуровку или леску в гвозди. Выровняйте всю сторону балок обвязки по шнуровке и закрутите по 4 самореза в каждый оголовок по этой стороне. Померяйте и выровняйте диагонали и стороны обвязки. Закрепите все балки саморезами. Не забудьте уложить гидроизоляцию на каждый оголовок. В местах стыков обвязки просверлите отверстия и усильте крепления шпильками с гайками и шайбами. Сделайте это через метр по всем балкам.

Четвертый этап строительства полы

На первом этаже чаще всего устраивают полы по грунту. Что это значит? Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия. Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой. По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники. В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.

Схема черновой стяжки по грунту в каркасном доме

Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.

Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола. Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.

Заключительная часть строительства полов – напольное покрытие. Это могут быть деревянные полы, плитка, ламинат и прочее.

Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:

Устройство пола с помощью лаг

Для его обустройства необходимо:

• доска 25х100
• брус 200х200
• брус 70х195
• доска 50х150
• ветрозащита
• утеплитель
• осб
• подложка и ламинат или плитка

Перекрытия каркасного дома

В каркасных зданиях используется деревянное перекрытие между этажами из балок, высота которых – 150-250 мм. Шаг между балками составляет 60 см. Благодаря использованию таких перекрытий, нагрузка распределяется равномерно. Термоизоляцию перекрытия производят при установке чернового настила.

Перекрытие между цоколем и первым этажом обычно делают точно таким же, как и остальные. Для этого черновой пол устанавливают на лаги, которые стоят на подставках. Это позволяет передать вес всей конструкции на фундамент. Благодаря этому способу расходуется меньше материалов, снижаются требования к древесине, поэтому это решение используется наиболее часто и даже считается классическим.

Слой утеплителя укладывают аналогичным образом, как и при междуэтажном перекрытии. Поэтому принцип установки чернового пола одинаковый для всех уровней.

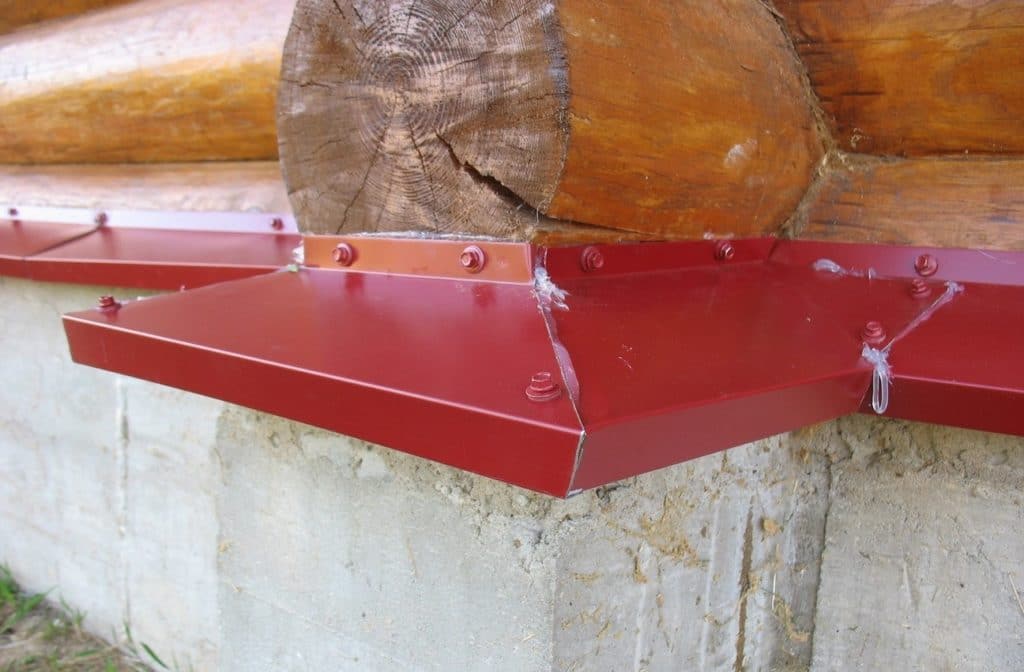

Места стыковки стен и фундамента

Стыковка стен и фундамента

Лучше заранее приобрести чертежи узлов дома

При строительстве каркаса важно правильно сделать узел стыковки основания и стен. Сначала нужно установить балки на опорном брусе

Они должны располагаться либо параллельно стенам, либо перпендикулярно им.

Работая над нижней обвязкой, брусья монтируют к основанию здания. Для стыковки элементов используются хомуты или болты. Перед установкой брусьев нужно обязательно сделать гидроизоляцию, материал следует положить на стыке основания и стен.

По внешнему виду нижняя обвязка представляет собой раму, которая сделана из нескольких досок или деревянного бруса.

На основание сооружения под обвязку помещают лежни. Это доски, с помощью которых выравнивают фундамент и убирают неровности, допущенные при заливке. Для крепления нижней обвязки к фундаменту используют анкера, ими фиксируют концы балок.

Для того чтобы их установить, необходимо сделать отверстия. Элементы крепежа должны проходить через доску и углубляться в бетонный фундамент. То, на какое расстояние должен погружаться болт, определяется в зависимости от конструкции основания

Важно учесть высоту стен. Если она не превышают 3 м, то анкер нужно заглублять в бетон на 20 см

Есть еще один вариант монтажа. В этом случае конус от анкера, имеющий внутреннюю резьбу, помещают в основание, а уже после осуществляется заливка фундамента. Когда основание застынет, вот эти конусовидный шпильки и вкручивают анкер.

Выполняя соединение элементов конструкции, следует обращать внимание на отверстия в брусе. Сначала нужно измерить диаметр анкерной шпильки, отверстие под нее должно быть больше него на 3 мм

Для того чтобы крепеж получился прочным, следует положить широкие шайбы под головки болтов. Так площадь контакта с деревом увеличится.

Если посмотреть на конструкцию, то можно выделить еще один узел. Это место контакта брусьев на углах. Для их фиксации применяют болты и металлические уголки, с помощью которых можно сделать очень прочное соединение.

На бетон нужно положить рубероид либо другой гидроизолирующий материал. Можно покрыть ленту фундамента мастикой. Выполняя монтажные работы, надо постоянно проверять горизонт. Отклонения не должны превышать 0,5° на 3 м.

Описанный выше вариант крепления можно использовать, если под каркасным домом уложена плита или возведен ленточный фундамент. При выборе столбчатого основания действовать нужно таким образом:

Следует обратить внимание на выбор столбчатых опор. В верхней части они должны иметь плоский оголовник, в котором сделаны отверстия.
Нужно соорудить ростверк
Его функции будут выполнять деревянные балки, их укладывают поверх опор с оголовником

Важно обратить внимание на прочность соединения всех элементов.
В балках следует сделать углубления. Их высверливают под отверстиями, имеющимися в оголовнике.
Для фиксации балок используются шурупы и болты.

Брус крепится к фундаменту, этот шаг нельзя пропускать! Дело в том, что мелкозаглубленные ленты и плиты при замерзании подвержены подвижкам

Важно обратить внимание на то, как выполнено соединение нижней обвязки и лежней. Если фиксация надежная, постройка будет долговечной

Верхняя обвязка

Этот брус необходим, чтобы равномерно распределить вес кровли и снеговой нагрузки, передаваемый стропилами, на стены. Чтобы упростить работу своими руками верхняя и нижняя обвязка изготавливаются из одного и того же материала одинакового сечения. Скрепление балок между собой происходит так же как и в предыдущем случае.

Схема верхней обвязки каркасного дома

Крепление обвязки к стойкам каркаса

Крепление может осуществляться с помощью врубок или стальных уголков. При использовании первого способа необходимо заранее вычислить высоту стоек с учетом врубки.

Варианты крепления вертикальных стоек каркаса к брусу нижней обвязки

В обвязочном брусе под каждую стойку предусматриваются специальные пазы, при этом они должны совпадать с пазами для крепления стоек в нижней обвязке. Дополнительно конструкция фиксируется гвоздями. При креплении своими руками с помощью уголков стойки фиксируются саморезами.

Крепление стропил к верхней обвязке

Мауэрлат воспринимает вертикальную и горизонтальную нагрузку от стропильной системы. Горизонтальную он равномерно распределяет на стены. Горизонтальная нагрузка – это распор. Закрепление чаще всего выполняется врубкой. После чего конструкция дополнительно фиксируется двумя гвоздями с обеих сторон. Можно предусматривать закрепление с помощью уголков.

Монтаж стропил к верхней обвязке

При выполнении обвязки каркасного строения своими руками требуется в обязательном порядке контролировать качество исходного материала и надежность соединений.

Это гарантирует надежность и долговечность конструкции. При соблюдении технологии брус надежно свяжет все отдельно стоящие элементы каркаса в единую прочную систему и обеспечит устойчивость стоек стен и равномерное распределение нагрузки на фундаменты от дома и на стены от кровли.

Технология строительства каркасного дома достаточно проста, однако всё равно в ней необходимо учитывать некоторые важные нюансы

Например, важной задачей является обвязка фундамента (нижняя обвязка каркасного дома) и верхняя обвязка, со стороны крыши, которую, кстати говоря, легко сделать и своими руками. Если сделать обвязку тех же винтовых свай неправильно, то каркасная конструкция начнёт относительно быстро разрушаться, что существенно сократит срок службы всего дома

А замена обвязки и стойки, на которую осуществляется её крепление, обойдётся весьма дорого, да и для того чтобы сделать всю работу своими руками понадобится большое количество времени.

Крепление верхней обвязки

Крепление можно производить с помощью трех способов:

• К торцу стойки, которая расположена в вертикальном положении, гвоздями или саморезами. Метод подходит при выполнении конструкции из одинарной доски.
• К торцу стойки посредством врубок. При таком варианте в обвязке производится врубка, глубина которой должна составлять треть или половину толщины древесины. В это углубление помещается верхний край стойки.
• Крепление стальными уголками. Очень надежный способ, усиливающий крепление первым способом.

Дополнительное крепление стальными уголками повышают прочность конструкции Источник initechno.ru Преимуществом первого и второго способа заключается в том, что можно выставлять и закреплять вертикальные стойки друг за другом. Для фиксации с помощью врубки нужны обязательные расчеты и абсолютно точная разметка. Если будут нарушения, то будет и дефект в вертикальности размещения стоек, в результате чего строение начнет разрушаться.

В обвязочном брусе или доске под все стойки делаются пазы, обязательно совпадающие с такими же пазами, которые имеются на креплениях для стоек нижней обвязки. Ко всему прочему, конструкция закрепляется с помощью гвоздей. Крепления с использованием уголков фиксация осуществляется саморезами.

Нижняя обвязка каркасного дома на столбчатом фундаменте

Мой дом — моя крепость! В человеческом понимании жилище должно быть таким же прочным, крепким, надежным, неразрушимым. И это действительно так. От того на сколько точно выполнена конструкция здания, зависит качество и срок его эксплуатации. Если надземные и подземные элементы здания прочно соединены, то беспокоиться о разрушении постройки в будущем, не придется. Как соединить отдельно стоящие сваи или столбы? Какие технологии необходимо соблюдать при строительстве? Об этом вы узнаете в статье.

Что такое обвязка и для чего она нужна?

Для того чтобы объединить сваи или столбчатый фундамент необходима обвязка. Она может быть нескольких видов. В данном случае речь пойдет о нижней обвязке, которую используют при строительстве каркасного дома на столбчатом фундаменте.

Нижняя обвязка — это самый первый слой бруса (доски, бревна). Данный слой крепят на фундамент, только после этого начинают строительство каркасного дома. Основная функция необходимой строительной части — прочное фиксирование стен постройки на фундаменте. Таким образом можно сохранить постройку, предотвратить перекосы и разрушение здания. От вида фундамента зависит монтаж обвязки.

Технология в зависимости от типа фундамента

В зависимости от типа фундамента используют несколько технологий строительства  нижней обвязки каркасного дома.

Размещение на ленточном фундаменте обвязочного материала  не вызывает особого труда. Для этого необходимо:

1. Уложить слой гидроизоляции.
2. Подготовить отверстия (гнёзда) в углах бруса.
3. Закрепить болтами или скобами каркасник.
4. Выровнять все по уровню.

Сделать обвязку на свайном фундаменте тяжелее. Как правило, его используют для строительства одноэтажных домов. Для этого необходимо соблюдать несколько этапов:

• каждый столб и обвязочный материал прокладывают гидроизоляцией (битумом, рубероидом, мастикой и  т.д.);
• брус раскладывают для укладки;
• крепление обвязочного материала к сваям выполняется болтами, скобами, другим прочным крепежным материалом;
• проверка горизонтали по уровню;
• усиление углов уголками, гвоздям, скобами, пробками и т.д.;
• крепление лаг.

Технология укладки на плитный фундамент делится на два вида: платформенная и стоечная.

При поднятии стен стоечным способом, укладка обвязочного материала проходит следующие этапы:

1. Проводится изоляция плиты.
2. Укладывается брусовый материал в угловые гнезда.
3. Проверка горизонтали, выравнивание, усиление.
4. Монтаж лаг.

При платформенном методе:

1. Укладывается рулонный гидроизолятор.
2. Монтаж лаг пола.
3. Настил чернового пола.
4. Установка стен.

Установка половых лаг на обвязку

После того как цоколь, фундамент и обвязка установлены, разрешено приступать к монтажу половых лаг на обвязку. Для этого, чаще всего, используют брусья из дерева или оцилиндрованные бревна, которые укладывают горизонтально. Сам процесс укладки лаг требует соблюдения определенных технологий.

Для начала следует подготовить материал, который будет использоваться в качестве половых лаг. Лучше подойдет брус из хвойных  деревьев, тщательно просушенный. Влажность брусьев не должна быть больше 20%. Лаги выбирают правильной формы, ровными по длине и сечению, а это достигается обработкой электрорубанком. Во избежание разрушения, гниения, деформации от другого негативного воздействия лаги рекомендуется обработать специальными защитными покрытиями в несколько этапов, с периодами сушки.

В процессе установки половых лаг на обвязку следует:

• выставить лаги с использованием строительного уровня, подкладывая при необходимости чопики (половые лаги крепятся перпендикулярно окну);
• вмонтировать промежуточные бруски;
• закрепить финишное покрытие;
• уложить подложку и утеплитель.

Жесткого крепления половые лаги не требуют, но строительными металлическими уголками связать можно. Затем на уложенные лаги крепится половое покрытие (фанера, доска и т.д.)

Материалы

Для возведения столбов фундамента используются различные материалы.

Блоки 20х20х40

Преимущества блоков – невысокая стоимость и удобство в применении. Блоки можно доставить на площадку любым транспортным средством, а небольшой размер позволяет легко переносить их и укладывать.

Блоки укладываются в столбы по 2 штуки. В каждом последующем ряду их кладут перпендикулярно тем, которые лежат на один ряд ниже. Чередование разворота блоков обеспечивает надежность и устойчивость столбов. При расчетах нужно учитывать количество столбов и их высоту.

Чтобы высчитать количество блоков для одного столба, нужно его высоту в сантиметрах разделить на 20 и умножить на 2. Но чтобы расчеты были максимально точными, следует делить не на 20 (высоту блока), а на высоту блока + толщина слоя цементного раствора.

Дерево

Деревянные балки применяются при строительстве небольших легких построек. Их преимущества в удобстве, низкой стоимости, теплоизоляционных свойствах, сопротивляемости к деформации.

Для расчета деревянных столбов нужно знать их количество, толщину и высоту. При определении высоты необходимо учитывать, что под наружными стенами деревянные столбы должны быть заглублены на 75-115 см (в зависимости от типа почвы), а над поверхностью земли они должны возвышаться примерно на 60 см.

Рассчитывая параметры деревянных опор нужно делать запас под спиливание.

Трубы

нередко используются ПВХ трубы, которые в процессе работы заполняются бетонным раствором

Трубные опоры преимущественно отличаются от блочных цельностью, а от деревянных – устойчивость к воздействию влаги и перепадов температуры.

Но при сильных морозах верхняя часть пластиковых столбов может растрескиваться, поэтому нужно позаботиться об утеплении надземной части фундамента. Кроме того, для строений с общей массой более 3 тонн опоры из ПВХ не подходят.

Трубы ПВХ разделяются по прочности и подверженности внешним воздействиям. Для удобства каждый вид выпускается в своем цвете. Для столбчатого фундамента подходят трубы коричневого и оранжевого цвета.

При их расчете учитывается:

• глубина промерзания почвы,
• высота надземного уровня,
• количество столбов.

Кирпич

Часто столбчатые основы для каркасных домов сооружают из кирпича. Применяется полнотелый керамический или силикатный кирпич с минимальным уровнем влагопоглощения.

Кирпичные столбы выкладываются по 4 штуки в ряд. Для расчета материала нужно высоту будущего столба разделить на высоту применяемого кирпича и умножить на 4.

Монолитные бетонные столбы

При возведении бетонного фундамента в местах опор выкапываются колодцы нужной глубины, на песчаную подушку устанавливается каркас из арматуры, и получившуюся конструкцию заливают бетоном. Для надземной части столба сооружают опалубку.

Расчет расхода осуществляется при помощи специального онлайн калькулятора.

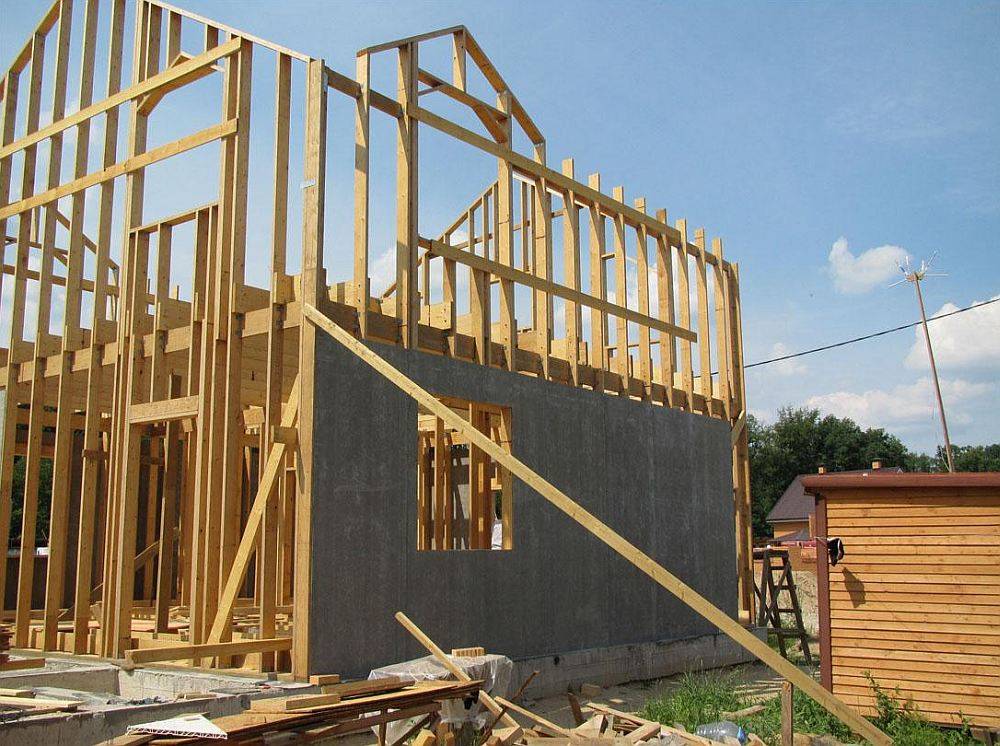

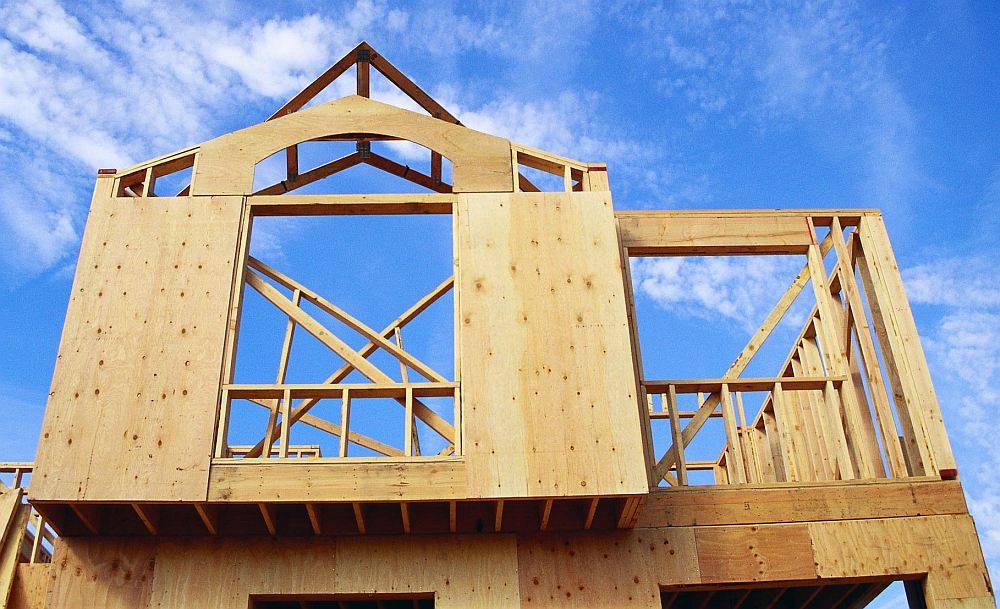

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

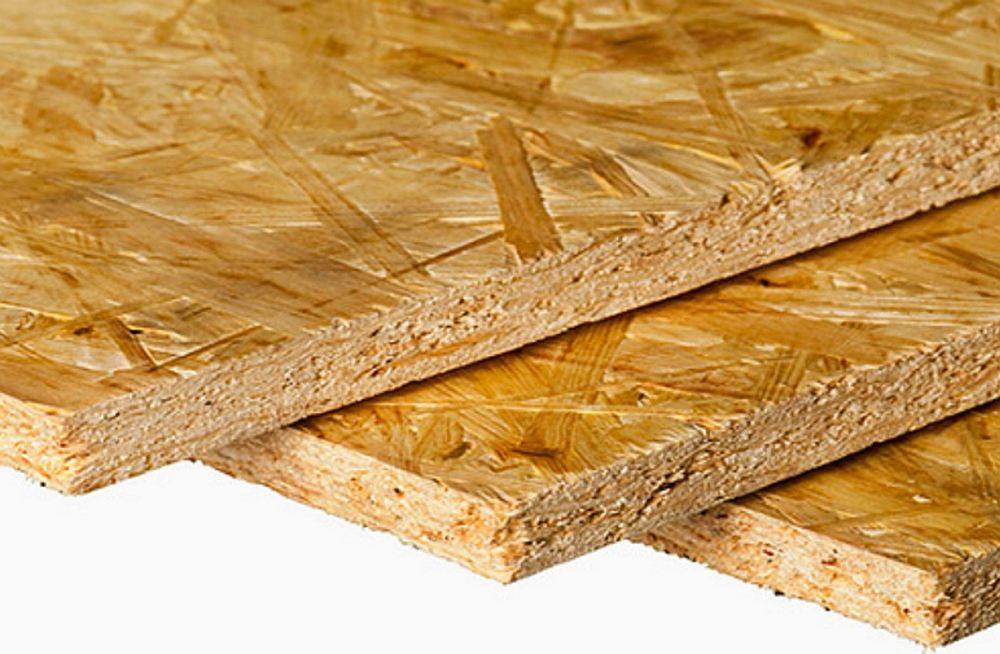

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

• Оптимальное соотношение цены и качества.
• Легко поддаются обработке – резке, сверлению, шлифовке.
• Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
• Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
• Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол. Однако плиты, изготовленные по европейским стандартам, безопасны для человека

Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

• Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
• Не боятся грызунов.
• Экологически безопасны. Не выделяют в воздух вредные вещества.
• Пожаробезопасны, относятся к категории слабогорючих материалов.
• Хорошо сохраняют тепло.
• Имеют хорошую паропроницаемость, являются «дышащими».
• При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

• Большой вес.
• Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
• Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

• Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
• Экологически безопасный.
• Плиты имеют малый вес.
• Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

• не боится низких температур;
• легко поддается обработке;
• высокая прочность на сжатие;
• доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

• Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
• Их стыки должны приходиться на середину каркасного бруса.
• Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
• Саморезы вкручивают с отступом от края плиты не менее 10 мм.
• Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.
