Классификация сточных резервуаров
Классификация выгребных ям осуществляется по двум основным критериям: конструктивному исполнению и типу используемого материала для сооружения стенок.
Варианты конструктивного исполнения
Выгребная яма может быть обустроена в виде поглощающего колодца или герметичного накопителя. В первом случае днище резервуара просто засыпают слоем мелкого гравия или щебня, который будет отвечать за фильтрацию стоков.
Поглотительные колодцы устраивают в основном для сбора и очистки “серых” канализационных стоков от стиральных, посудомоечных машин, душевых и т.д. На скальных, полускальных породах и глинистых грунтах (глинах, суглинках, супесях) обустраивать выгребные ямы без дна нельзя.
Для организации фильтрующего колодца необходимы грунты с фильтрационными возможностями.
Частично герметичные конструкции удобны тем, что не требуют регулярной откачки. На первом этапе эксплуатации вода просачивается в землю довольно быстро.
Однако со временем, при устройстве на грунте с прослойками суглинка, на дне емкости может накапливаться ил, затрудняющий фильтрацию. Это приводит к потребности в более частой чистке колодца.
Проходя через дренажное дно, стоки будут последовательно очищаться и проникать в подстилающие слои. Между кровлей водонасыщенного пласта и условным днищем фильтрующего колодца должно быть по минимуму 1 м
Отдавая предпочтение частично герметичным конструкциям, опытные хозяева рекомендуют разделять стоки, обустраивая отдельные выгребные ямы:
- первая – для отработанной воды;
- вторая – для туалета.
В этом случае туалетная яма будет наполняться медленнее, а потому реже нуждаться в откачке спецтехникой. А стоки из кухни и ванной, в составе которых присутствует мизерное количество нерастворимых включений, будут почти полностью просачиваться через фильтр в грунт.
Негерметичные конструкции допускается обустраивать лишь при условии, что слив не превышает 1 куб. м/сутки. В конструкциях этого типа для ускорения разложения примесей и улучшения качества очистки рекомендуется использовать специализированные средства для выгребных ям.
Если сравнивать эти два типа конструкций, то закрытые герметичные резервуары предпочтительнее в том плане, что они более безопасны для окружающей среды (+)
При устройстве герметичной выгребной ямы закрытого типа дно резервуара полностью бетонируют. Для обустройства дна в резервуарах используют специальные плиты, цементную заливку или кирпичную кладку.
Стены накопителей также выполняют из строительных материалов: монолитного бетона, ж/б колец, обожженного кирпича, пеноблоков. Стенки и дно канализационной конструкции полностью покрывают гидроизоляцией.
Типы применяемых материалов
В зависимости габаритов конструкции, а также накапливающего или фильтрующего принципа действия, сооружение для сбора сточных вод может представлять собой:
- яму из покрышек;
- пластиковый контейнер;
- резервуар из бетонных колец;
- сооружение с кирпичными стенками.
Выбор подходящего варианта зависит от условий местности и возможностей хозяина участка. Главное требование к материалу, используемому для устройства накопительной емкости, заключается в предотвращении просачивания стоков в контактирующие с ней грунты.
Материал должен отлично сопротивляться давлению грунта, а также быть устойчив к воздействию агрессивных сред, к числу которых и относят канализационные стоки. По этой причине использование металла или дерева, быстро разрушающихся под действием влаги, является неоправданным.
Виды выгребных ям
Существует два типа выгребных ям:
- Герметичные.
- Без дна.
При выборе вида конструкции следует ориентироваться на состав почвы участка. Выгребные ямы, с бетонированными, кирпичными полами и стенами, созданным гидроизоляционным слоем являются более сложными сооружениями. Такие накопительные емкости исключают попадание в почву сточных вод. Объем ямы может быть любым, рассчитывается по количеству ежедневного объема бытовых сточных вод, возможности регулярного очищения. В эксплуатации герметичных накопителей целесообразно использовать специальные биологические активаторы. Они ускорят процесс очищения, исключат скопление запахов.
В местности с песчаной почвой в канализационной системе можно использовать более простые сооружения. В таких ямах дно не покрывается кирпичом или бетоном. Оно засыпается слоем щебня. Сточные воды, попадая в такую яму, просачиваются в почву, проходят естественную фильтрацию слоями песка. Такое сооружение может использоваться только при небольшом объеме жидкости. Если в выгребную яму без дна будет ежедневно попадать большое количество сточных вод, с их очисткой аэробные бактерии не смогут справиться, что станет причиной загрязнения окружающей среды. Максимальным объемом является 1 м³ жидкости в сутки.
Ответственность
При устройстве выгребной ямы нужно полностью соблюдать нормы и правила для такого типа сооружений. При неправильном монтаже любого элемента канализации, может произойти утечка и загрязнение территории, а также источника воды. За нанесение серьёзного ущерба предусмотрена ответственность, вплоть до уголовной.
Независимо от типа выгребной ямы, её разработкой должен заниматься специалист, который не только учтёт все факторы, но и проследит за соблюдением всех строительных спецификаций в процессе стройки. Только так можно быть уверенным, что канализация экологически безопасна и прослужит долгое время.
Селезнёв Геннадий Антонович
Выбор и монтаж пластикового резервуара
Сегодня пластиковые емкости довольно активно применяют при обустройстве локальной канализации – выгребная яма из полимеров устойчива к гниению и старению, благодаря чему способна прослужить несколько десятков лет.
Легкий вес конструкции облегчает процесс монтажа. Но легковесность бака может спровоцировать и то, что под действием давления грунта в процессе эксплуатации он просто выдавится на поверхность.
Чтобы предупредить выталкивание, контейнер крепят к железобетонной плите, уложенной на дно котлована, либо же фиксируют якорем, удерживающем пластиковый бак на своем месте.
Единственный недостаток тонкостенных контейнеров – уязвимость к механическим повреждениям, исправить ситуацию помогает армирование стенок стеклопластиком
Технология рытья котлована и подготовки основания практически не отличается от выше описанного процесса. Под установку контейнера выкапывают яму такого размера, чтобы дистанция между земляными стенками и пластиком составляла 30-40 см.
Дно выкопанного котлована выравнивают и заливают бетонным слоем толщиной в 20 см, проверяя горизонтальность плоскости с помощью строительного уровня.
Сверху застывшей бетонной плиты устанавливают пластиковый накопитель. Его опускают вниз с помощью веревок.
Некоторые умельцы для защиты стенок резервуара от давления грунтовых масс сооружают кожух, выполненный из металлической сетки, либо же возводят кирпичную кладку.
По завершению установочных работ наружные стенки емкости уплотняют слоем земли. Чтобы при засыпке конструкция случайно не треснула под толщей окружающего ее грунта, по мере уплотнения стен нужно постепенно заливать в нее воду. После завершения монтажа воду можно откачать с помощью насоса.
Выгребная яма накопительного типа готова. Остается только подвести к ней канализационные отводы, проложив их под небольшим наклоном. Направляют его в сторону приемной емкости. На погонный метр канализационного трубопровода должно приходиться 2 – 3 мм уклона.
Патрубки для труб подсоединяют, используя муфты соответствующего размера. Для повышения герметичности системы места стыков покрывают силиконовым герметиком.
Верхний плодородный слой земли, изъятый при копке котлована, смело можно использовать для подсыпания грядок приусадебного участка, а грунт из глубины – для воплощения ландшафтного дизайна
На финальной стадии устанавливают крышку на люк, а вокруг самой емкости выравнивают земную поверхность.

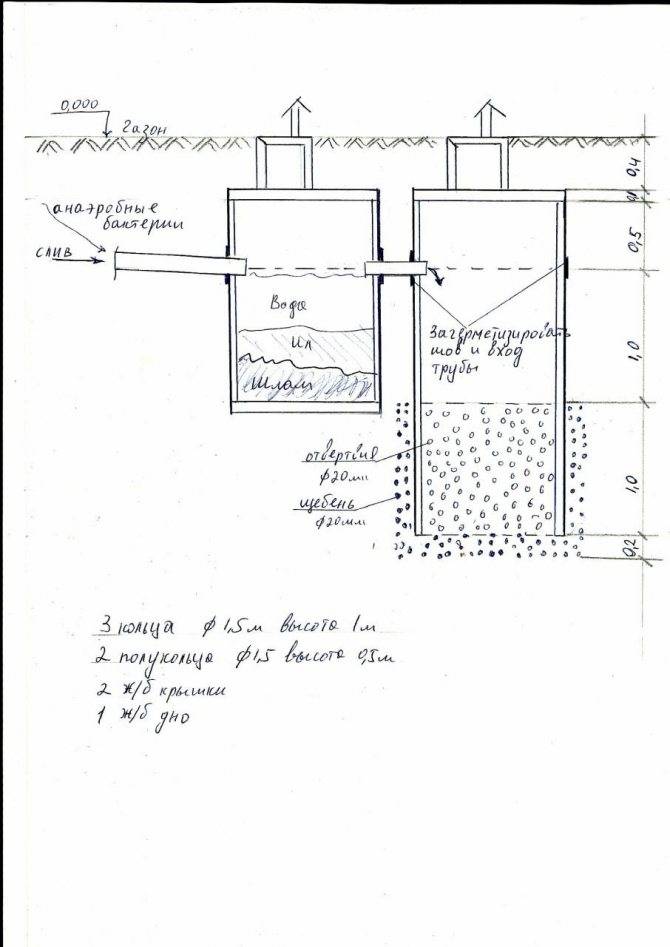

Если вам нужная выгребная яма с переливом, то есть вариант сделать ее из еврокубов:
Как рассчитать материалы для выгребной ямы
Обустройство выгребной ямы также включает в себя расчет строительных материалов. Сточный резервуар может быть построен из:
- Кирпича;
- Шлакоблока;
- Бетонного раствора;
- Металлической или пластиковой бочки;
- Автомобильных покрышек;
- Бетонных колец.
Нужно знать габариты используемого строительного материала. Например, у красного кирпича параметры следующие:
250 х 120 х 65.
Имея габариты, можно без труда рассчитать количество кирпича для обустройства ямы. Также учитывается прослойка цемента и бетонная плита на дне (если яма закрытого типа). Учитывается вид кладки – для обустройства сливных резервуаров рекомендуется шахматная двурядная.
Шлакоблок имеет большие размеры, чем кирпич – 390 х 180 х 190. Из-за увеличенной ширины, его укладывают в один ряд в шахматном порядке
Обратите внимание, что после четвертого ряда нужно сделать сплошной пояс. Его толщина зависит от глубины ямы
Намного легче работать с бетонными кольцами или покрышками. У них стандартная высота и диаметр. Согласно ГОСТ 8020-90, бывают конструктивные элементы с размерами от 840 мм (наружный диаметр) до 2200 мм. Внутренний диаметр – от 700 до 2000 мм. Берется ближайшее большее значение, подходящее по расчетам. Естественно, к каждому диаметру кольца нужно подобрать подходящую нижнюю плиту. Их габариты также стандартизированы и соответствуют диаметрам сквозных элементов. Дополнительно учитывается толщина бетонного пояса.
Таблица: параметры бетонных колец
Размеры покрышек также стандартизированы. Они классифицируются по области использования. Для небольших выгребных ям подойдут легковые — R13, для широких лучше будет купить покрышки от грузовых автомобилей. Их диаметр доходит до1 метра, благодаря этому можно будет уменьшить глубину котлована.
Таблица: размеры покрышек
Отдельно рассчитывается толщина щебневой подушки. Для ямы закрытого и открытого типа, насыпь будет разниться. На дно котлована насыпается 20 сантиметров речного песка, сверху на него утрамбовывается несколько слоев мелкого щебня. Для открытой ямы нужно использовать камень различной фракции: песок, мелкий щебень, дальше больший и на самый верх укладывается строительный сор (обломки кирпичей, шлакоблоков и т. д.). У закрытой емкости днище укладывается смешанным в равных количествах песком и щебнем.
Варианты исполнения выгребной ямы
Существуют два основных варианта исполнения выгреба:
- без дна;
- с дном.
При устройстве выгребной ямы своими руками без откачки, подразумевается впитывание отходов через открытое дно в почву. Для сборки такого выгреба могут использоваться бетонные кольца, старые покрышки, металлические бочки, кирпич, монолитный бетон или бетонные блоки. В случае с выгребом, который требуется периодически откачивать, используют готовые пластиковые емкости.
Чтобы выбрать подходящий вариант для участка, нужно разобраться в особенностях и ключевых отличиях двух систем.
Выгреб с естественной фильтрацией
Чаще всего выгребные ямы без дна собирают из железобетонных колец. Этот материал долговечен, не боится агрессивной среды, легко монтируется.
Такая система подойдет как для сезонного, так и постоянного проживания. Кольца устанавливают на песчано-гравийную подушку, которая осуществляет фильтрацию стоков, пропуская их через себя в почву. Для повышения качества очистки, в такие выгребы рекомендуется заливать растворы с анаэробными микроорганизмами.
Яму с открытым дном размещают на расстоянии не менее 5 м от фундамента строения и 20 м от источника водоснабжения. Глубина котлована зависит от уровня пролегания грунтовых вод, нижняя часть должна быть ниже УГВ не менее чем на 0,5 м.
Выгребы с открытым дном следует согласовывать в соответствующих службах, в противном случае владельцы рискуют получить штраф.
Сравнение выгреба и септика мы уже проводили в этой статье.
Выгреб с дном
Системы с дном устанавливают на территориях с глинистыми почвами и низким УГВ. В этом случае фильтрация стоков через грунт невозможна, а поэтому применяют накопительный вариант. Размеры емкости должны соответствовать уровню водопотребления в доме, но если постоянно проживают более 4 человек, потребуется приобретать специальные канализационные системы.
Для утилизации накопленных отходов приходится вызывать ассенизаторскую машину, поэтому, при размещении выгреба на участке, следует учитывать возможность подъезда специального транспорта.
Выгребные ямы с дном требуют обязательной организации вентиляционных труб, которые выводят газы, образующиеся в процессе работы микроорганизмов при очистке стоков.
Расчеты и технические нормы
Чтобы выгребная яма функционировала правильно, нужно грамотно подобрать место и рассчитать объемы емкости. Для начала следует помнить, что согласно санитарным нормам такое сооружение нельзя использовать участках, где грунтовые воды пролегают высоко. Дно емкости должно находиться выше этого уровня по минимуму на 1 м.
Приблизительный расчет объемов ямы можно выполнить на основании усредненного норматива: 0,5 куб. м на каждого человека, который проживает в доме постоянно. Глубина выгреба обычно варьируется в пределах двух-трех метров. Это продиктовано особенностями работы илососов, которые не обслуживают сооружения глубже трех метров.
Расстояние, на котором должна находиться выгребная яма без дна от различных объектов на участке, продиктованы соображениями безопасности на случай, если стоки попадут в грунт
Еще необходимо учесть следующий момент: очистку ямы производят при заполнении емкости на две трети общего объема, а не до самого верха. Размеры этих двух третей лучше всего сделать кратными размерам емкости илососа.
Это выгодно, поскольку ассенизаторы берут оплату не за количество откачанных стоков, а за каждый конкретный выезд, т.е. придется оплатить даже вывоз небольшого количества стоков по полной стоимости.
На разных грунтах существуют разные нормативы для размещения выгребной ямы. Обычно рекомендуется помещать это сооружение на расстоянии не менее пяти метров от жилого дома и не менее 25-50 метров от источника питьевой воды.
Нормативы продиктованы опасностью загрязнения грунта или источника стоками. Это может произойти во время весеннего паводка, неправильный монтаж канализации также может стать причиной подобных неприятностей.
Чем большими фильтрационными качествами обладает грунт, тем быстрее сточные воды проникают внутрь, и тем более строгих норм следует придерживаться при проектировании выгребной ямы.
Оптимальный вариант – установка сооружения с заглублением условного дна в песчаный грунт. Фильтрация стоков в глинистые грунты невозможна, поэтому на участках с суглинистым или супесчаным основанием ямы без дна не устанавливают.
При установке сооружения на пылеватый или глинистый песок, по свойствам близкий к супеси, скорость проникновения стоков в грунт увеличивают путем применения колец с перфорацией. В результате получается вариация выгреба без дна с проницаемыми стенками.
И еще один момент. Если для очистки выгребной ямы используется специальная техника, необходимо предусмотреть удобные подъездные пути. Максимально допустимое расстояние между илососом и объектом – не более четырех метров, но чем это расстояние меньше, тем удобнее будет работать ассенизаторам.
Особенности конструкции выгребной ямы на различном грунте
Время утилизации стоков зависит от пропускной способности грунта. Песчаная или торфяная почва отличается высокой скоростью поглощения жидкости, но их фильтрационные качества недостаточны. Загрязненные стоки могут достичь водоносного слоя и отравить его. В таком случае часть дна и стены накопителя бетонируется, чтобы уменьшить площадь, пропускающую стоки.
На глинистом грунте возникает противоположная ситуация – жидкость медленно просачивается в почву и в яме постоянно высокий уровень воды. Проблема решается созданием дополнительного водоотвода. В дно ямы на глубину до 1 метра закапывают несколько пластиковых канализационных труб, заполненных гравием. Их верхний край выступает на 1 метр от дна накопителя, а стенки подвергаются перфорации. Конструкция служит одновременно для фильтрации и отведения стоков.
Другой способ потребует дополнительных затрат, он предусматривает постройку рядом второго колодца, соединенного с ямой переливом. При повышении уровня воды, она будет поступать в соседнее сооружение, и площадь водоотведения увеличится вдвое.
Устройство выгребной ямы без откачки
Поглощающий накопитель без дна – доступный способ устройства автономной канализации, который владельцы реализуют самостоятельно. Его конструкция выполняется в виде колодца, на дно которого насыпан слой фильтрационных материалов. Бытовые стоки по сливной трубе поступают в ямы, жидкость просачивается через фильтр на дне, а крупные фракции задерживаются. Микроорганизмы в почве перерабатывают органические вещества из стоков и обеззараживают их.
Размер ямы выбирается по нормативам воды на человека, которые составляют 150-200 литров в сутки. Жидкость покидает накопитель через 3 дня, поэтому суточный объем увеличивается втрое. Для семьи из 3 человек необходима яма на 1,5 куб. м.
Достоинства сливной ямы:
- простая конструкция;
- доступная стоимость материалов;
- быстрый монтаж.
Недостатки:
- неприятный запах;
- угроза экологии;
- трудоемкость монтажа своими руками.
Выбор бочки для устройства выгреба
Чтобы выгребная яма служила долго, не требовала ремонта и обладала максимальной функциональностью, при ее устройстве необходимо учесть два фактора: материал изготовления и объем. Остановимся подробнее на каждом.
Виды емкостей по материалу
Резервуары выбирают, опираясь на два основных требования к материалу: прочность и герметичность. Этим качествам соответствуют металлические и пластиковые бочки. Рассмотрим их преимущества и недостатки.
Оба вида прекрасно подходят для любых типов грунта. Это герметичные емкости без фильтрующего дна, поэтому без разницы, что находится под бочкой – песок с высокой пропускной способностью или водоупорная глина.
Тип грунта станет важен, если вы решите соорудить более сложную конструкцию из 2 или 3 бочек, последняя из которых будет выполнять функцию поглощающего колодца.
Вариант устройства выгреба из двух одинаковых пластиковых бочек, соединенных между собой трубой перелива. Основная часть твердых осадков будет оседать в первом от дома резервуаре
Для герметичного резервуара также неважно, где расположены водоносные горизонты. Правильное соблюдение технологии установки выгребной ямы гарантирует безопасность для высоких грунтовых вод
У попавших в накопитель отходов существует единственный путь – в цистерну ассенизаторской машины.
Таким образом, бочки из металла и пластика объединяет герметичность. Если говорить о прочности, то выигрывают пластиковые изделия. Современные виды пластика, предназначенные для канализационных емкостей, способны служить до 50 лет, легко противостоят воздействию бытовой химии, не поддаются коррозии.
Легкий вес изделий позволяет производить монтаж самостоятельно, без привлечения спецтехники, хотя для наиболее объемных моделей лучше арендовать манипулятор и нанять бригаду рабочих
Единственный минус пластика – промерзание при очень низких температурах, если резервуар находится близко к поверхности. Проблема решается дополнительным утеплением.
Недостатки металлических бочек:
- большой вес, вызывающий сложности с транспортировкой и монтажом;
- невозможность противостоять коррозии, способной нарушить герметичность;
- необходимость в дополнительной обработке с обеих сторон;
- высокая стоимость новых изделий.
Можно сделать вывод, что оптимальным вариантом по соотношению цена/качество является пластиковая емкость, специально изготовленная для систем канализации.
Расчет объема выгреба
Величина бочки зависит от объема сточных вод, а их количество, в свою очередь, от числа проживающих в доме человек и наличия точек водопотребления. Если на дачу периодически приезжает семейная пара, которая не пользуется ни стиральной машиной, ни ванной, количество отходов будет намного меньше, чем у семьи из 4-5 человек, постоянно живущих в доме.
Наиболее простой способ подсчитать объем емкости – использовать следующую формулу:
Количество канализационных стоков, приходящихся на одного человека, очень индивидуально. В некоторых домах нет ни ванной, ни душа, соответственно, объем жидкости не будет превышать 0,5 м³
Предположим, в доме проживает 3 человека, на каждого из которых приходится 100 л (в среднем) канализационных отходов ежедневно. По договору ассенизаторы приезжают один раз в месяц (30 дней). Получаем 3 х 100 х 30 = 9000 л. Следовательно, потребуется достаточно большой резервуар объемом 9 м³.
Если вы решили использовать емкости небольшого размера, их потребуется несколько, но для удобства откачки и монтажа лучше приобрести один большой резервуар.
Строительство выгребной ямы своими руками
Один из вопросов, который мучает многих владельцев домов – это, как сделать, чтоб яма не требовала откачки. Особенно остро он возникает при строительстве отстойника своими руками. Прежде, чем начинать монтаж конструкции, необходимо узнать тип почвы на вашем участке и рассчитать объём стоков.
Канализация в своих отходах в основном всегда имеет примеси твердых частиц, которые не впитываются землей. Именно по этой причине ваша выгребная яма будет нуждаться в откачки ила. Данная технология септика рассчитана на работу естественной фильтрации. Поэтому очень важен тип грунта.
Мы уже говорили, что тип почвы очень сильно влияет на функционирование отстойника. Это происходит из-за того. Что они имеют разную плотность и скорость прохождения вод. Например, если на вашем участке находятся глинистая почва, то стоки очень долго будут просачиваться через ее слои и вследствие — яма будет переполнена. В таких ситуациях нужно устанавливать дополнительный отвод. Принцип работы заключается в том, что когда первая яма переполняется, то через трубу стоки переливаются во вторую.
Данный тип отстойника можно приравнивать к колодцу фильтрации, потому, что яма тоже накапливает и при помощи почвы очищает жидкость. То, что не может просачиваться через грунт, нужно периодически откачивать ассенизаторскими машинами. Стоит учесть, что максимальная глубина для отстойника должна не превышать 3 метра. В противном случае, шланги не смогут достать до ила.
Размеры и особенности конструкции выгребной канавы зависят только от потребления жидкости в определенном доме. Исходя из этого, объём для ямы вычисляется таким образом: средний расход воды одним человеком за день – 200 л умножают на количество проживающих людей.
Домики и колодцы: самодельные украшения для декорирования выгреба
Традиционный способ задекорировать крышку выгребной ямы – установить декоративный колодец, мельницу или домик.
Мельница с встроенными ящиками для цветов
Чтобы собрать декоративный домик, понадобятся навыки в столярных работах и минимальное количество материалов. Для каркаса используют черновые доски, для кровли – остатки кровельного покрытия или дерево. В качестве обшивки подойдут обрезки досок, вагонка.
Мини-колодец на крышке люка
Можно обойтись без краски: потемневшее дерево выглядит стильно. Основание колодца небрежно покрашено обычной известью.
Колодец-цветник
Украсить самодельную конструкцию помогут растения: основание колодца засыпают глиной или устанавливают емкость с цветами.
Готовый домик для декорирования
Если времени и желания заниматься строительством декоративных домиков нет, закажите готовую конструкцию. Украсить стандартное изделие можно по собственному усмотрению: перекрасить, дополнить ансамбль садовыми фигурами или мини-фонтаном. Главное – декорации должны легко демонтироваться для доступа к крышке при обслуживании канализации.
Распространенные ошибки при строительстве
Частые ошибки при устройстве ямы под бытовые стоки:
- Неправильно определенный объем резервуара. Если он слишком мал, придется часто откачивать воду, тратить бюджет семьи.
- Неверно расположенный ввод канализационной трубы (внизу или в середине ямы). Он всегда располагается в верхней четверти приемника.
- Расположение выгребной ямы в верхней точке участка. Сюда стоки не смогут добираться самотеком.
- Отсутствие укрепленных стенок приемника. В результате грунт может осыпаться, а грязная вода просачиваться в подземные потоки.
Если учесть эти типичные ошибки и все сделать правильно, хороший резервуар можно откачивать лишь раз в полгода, а при использовании бактерий и того реже. Ил, который будет образовываться под их воздействием, можно применять потом в качестве компоста.
Виды и устройство выгребных ям для дачи
Независимо от конструкции и материала первый приемник должен быть герметичным
В качестве конечного приемника фекальных могут выступать:
- Выгребная негерметичная яма. Представляет собой сформированный прямо в грунте резервуар. Предполагается, что стоки будут попадать в нее и далее периодически откачиваться. Однако есть несколько проблем. Во-первых, такой приемник наносит непоправимый вред окружающей среде. Просачивающиеся в грунт стоки попадают в подземные воды, серьезно подрывают экологическую обстановку в регионе. Поэтому принят закон РФ об уголовной ответственности за устройство таких колодцев. Во-вторых, земляное дно со временем заиливается, что приводит к быстрому наполнению ямы. Ее приходится откачивать чаще.
- Герметичная выгребная яма. Формируется так же в грунте, но предварительно бетонируется со всех сторон или выкладывается кирпичом. Иногда в качестве герметичного приемника используют любой объемный резервуар (бочки, полимерные кубы и др.).
- Септик переливной – полноценная очистная система. Работает по принципу постепенной очистки стоков. Состоит из двух или трех камер. Первые – герметичные, последняя — с дренирующим дном. Фекальные воды попадают в первый приемник, отстаиваются, за счет чего крупный мусор оседает на дно, легкий — всплывает на поверхность. Осветленная вода переливается во вторую камеру и отстаивается по тому же принципу. Затем еще более очищенная вода уходит в третью камеру, где уже дренируется в почву.
Осветленные в септике стоки безопасны для грунта, поскольку процент их очистки составляет от 85%.
