Как сделать рассеивающий экран для кондиционера своими руками

Вариант с использованием шланга и трубки из меди

Простая и удобная разновидность кондиционера своими руками

Такое устройство, сделанное в домашних условиях, сможет приносить желанное охлаждение очень долго. Сама процедура создания достаточно проста и не вызовет никаких осложнений.

Для этого нужно иметь при себе несколько элементарных составляющих:

1. Садовый шланг, лучший вариант – резиновый.
2. Несколько тонких трубок из меди, в идеале – одна, но очень длинная.
3. Вентилятор, размеры не имеют значения.

Можно добиться желанной температуры за считанные минуты с помощью такого кондиционера. Его преимущество заключается в дешевых деталях, зачастую приобретается лишь трубка и шланг. Ну и доступность таких элементов говорит сама за себя.

Чтобы изготовить подобное устройство, не нужно обладать никакими инструментами или знаниями, достаточно нашей инструкции:

• Формируем из медной трубки радиатор, который должен повторять форму радиаторной решетки вентилятора. Делаем это так, чтобы были промежутки для воздушных потоков и элементы не перекрывали доступ.
• Когда все готово, его нужно аккуратно закрепить и сделать это жестко. Чтобы конструкция хорошо держалась.
• Одну сторону присоединяем к крану с холодной водой.
• Вторую направляем в слив. Он должен быть габаритным, ведь вода будет течь постоянно.
• Включаем кран с ледяной водой и одновременно проделываем тот же процесс с вентилятором.

Готово, идеальный вариант кондиционера своими руками, который не требует установки. Трубка будет держать холодную температуру, а вентилятор разносить холод по всей комнате. Это очень дешево и более чем эффективно. Главное, хорошо продумать слив, ведь поток воды должен быть постоянным.

Домашний мини-кондиционер своими руками

Если обычные вентиляторы не спасают от летней жары, а на покупку кондиционера не хватает денег, то решить данную проблему можно при помощи самодельного устройства, которое можно изготовить из доступных подручных материалов своими руками.

Материалы и этапы работ

В качестве корпуса для мини-кондиционера можно использовать обычное пластмассовое ведро с крышкой объемом на 7–10 литров.

В верхней части ведра необходимо прорезать окно прямоугольной формы, на которое потом надо будет наклеить решетку из полос плотного пенопласта или другого материала, какой будет под рукой.

Затем по центру крышки ведра нужно вырезать круглое отверстие для вентилятора от блока питания ПК — его необходимо «посадить» на термоклей с нижней части крышки, а сверху желательно закрепить стальную решетку (ее тоже можно снять с блока питания компьютера).

При помощи паяльника или сверла нужно сделать небольшое круглое отверстие в ведре под штекер для адаптера питания, через который будет подключаться вентилятор. Для большей надежности сам штекер желательно зафиксировать термоклеем с обеих сторон отверстия.

Как работает устройство

Когда мини-кондиционер полностью собран, можно приступать непосредственно к его эксплуатации. Для начала засыпаем в ведро лед (примерно до половины), затем включаем вентилятор и уже через несколько минут через отверстия в решетке охлажденный воздух будет поступать в помещение.

Такой компактный мини-кондиционер пригодится на даче, в загородном доме и даже в квартире, и сделать это устройство можно своими руками буквально за полчаса.

Оцените запись

Инструкция по снятию внешнего модуля сплит-системы

Наружный блок кондиционера приходится демонтировать при переезде или его перестановке на новое место. Для проведения ремонта квартиры снимать внешнюю секцию необязательно, но отсоединить фреоновые магистрали, кабель и дренаж всё равно придётся. Работы выполняются в таком порядке:

1. Открутите шланг манометра, используемого при перекачивании хладагента, и поставьте на место торцевые гайки — заглушки.
2. Рожковым ключом открутите накидные гайки, прижимающие медные трубки к штуцерам, отогните их в сторону. С помощью скотча либо изоленты защитите все открытые отверстия в магистралях и патрубках внешнего модуля, чтобы внутрь не попал мусор и пыль в процессе работы.
3. Чтобы отсоединить электрический кабель, отключите аппарат от электросети и снимите крышку, закрывающую клеммы (находится над фреоновыми вентилями). Прежде чем открутить провода, наклейте над клеммами полоску малярного скотча и подпишите маркером цвета, чтобы зафиксировать порядок подключения. Отсоедините жилы и уберите кабель.
4. Отключённые магистрали привяжите к кронштейну наружного блока, чтобы медные трубки не болтались и не перегнулись, иначе их придётся менять.
5. Открутите 4 гайки крепления внешнего модуля к кронштейну, обвяжите его верёвкой и вместе с помощником снимите агрегат.

Работы по демонтажу внешнего блока удобнее вести со стремянки

Профессиональные холодильщики часто практикуют несколько другой подход: они не откручивают накидные гайки и не снимают фреоновые трубки со штуцеров наружного блока, а откусывают их. Тогда не нужно обматывать концы трубопроводов скотчем с целью защиты от влаги и мусора, потому что они сплющиваются кусачками. При последующем монтаже сплющенные концы обрезаются и выполняется развальцовка под соединение накидной гайкой.

Для снятия аппарата с кронштейна нужно открутить 4 гайки

При демонтаже из окна квартиры помощник должен вас подстраховать

Сам кронштейн лучше снять позже, когда вы отвяжете от него трубопроводы фреонового контура. Если магистрали выходят из стены не более, чем на метр, то привязывать их не нужно. Следует аккуратно выровнять трубки, чтобы их было легче втащить изнутри. Кронштейн чаще всего крепится на 4 анкерных болта, откручиваемых обычным рожковым ключом.

Кондиционер своими руками – основной принцип работы и разновидности

Один из самых простых методов создания кондиционера своими руками

Жара существовала всегда, и раньше проблему решали по-разному. Кто-то использовал холодные полотенца, которые нужно было класть на шею и лоб человека. Также был очень интересный метод – его основа держалась на физике и правиле испарения. Мокрым полотенцем обматывали простую бутылку и ставили в сквозное место, происходил вышеописанный процесс и охлаждение помещения, как итог.

Также существовал интересный вариант с простым вентилятором и несколькими охлажденными бутылками. Этот процесс можно увидеть на картинке выше. Практически в каждой стране есть свой метод и способ, но все они не могут заменить кондиционер в конечном итоге. Уж лучше воспользоваться простым вентилятором, который даст минимальное охлаждение. Не стоит пробовать редкие способы, это может быть опасно для жизни.

Как же создать самый простой кондиционер? Для его изготовления нужно всего несколько простых элементов:

1. Пара простых бутылок.
2. В каждую заливается ледяная вода, которую замораживают.
3. Простой вентилятор.
4. Проволока, которая используется как крепеж для бутылок.

В российских реалиях, этот метод подходит для тех, кто не хочет разбираться и изучать охладительные системы, а также тратить свое время. Нужно проделать следующие действия:

• Заморозить воду минимум в шести двухлитровых бутылках.
• Размещаем их рядом и складываем наподобие пирамиды, ставим на поддон и связываем.
• Оставляем спереди вентилятора, но так, чтобы вода не попала в механизм.
• Включаем.

По данному принципу создаются все простые кондиционеры. Всегда есть элемент, который несет с собой охлаждение и второй предмет, он уже выполняет функцию распространения желанной прохлады. Основное преимущество такого метода в многоразовом использовании, дешевой цене, а также моментальной и легкой сборке. С такой задачей сможет справиться даже ребенок.

Как резать оргстекло

Как теперь полноценно вырезать этот круг? Можно приложив достаточно усилий и потратив несколько лезвий, сделать это ножом.

Можно приспособить 60-100Вт паяльник, надев на его разрезанное жало лезвие от канцелярского ножа.

В итоге получите универсальный резак любых пластиковых деталей.

Если же не хотите портить паяльник, то воспользуйтесь дремелем со специальными насадками.

С этой бормашинкой процесс резки идет еще быстрее и точнее. Торцы полученного круга опять обрабатываете и шлифуете.

Само пластиковое кольцо воздуховода можно посадить внутри круга на герметик, либо использовать специальные замки. Они часто идут в комплекте.

Натягиваете замок до конца с обратной стороны и направляющая уже никуда не денется.

Что это такое и зачем нужны?

Большинство людей уверено, что сплит-система или компрессорный блок изначально рассчитываются на установку с наружной стороны здания. Соответственно, корпус выполнен из прочного металла, поверхность которого покрыта специальными составами, защищающими внутреннее наполнение аппарата от различных катаклизмов. В принципе это суждение правильное, но такая защита помогает не во всех ситуациях.

Огромную опасность для наружных сплит-систем кондиционеров несут атмосферные явления. Даже металлический короб компрессорного блока может пробить сосулька больших размеров, летящая сверху вниз. Не переживают по данному поводу жители новостроек, управляющие компании которых в зимний период регулярно отправляют работников сбивать растущие сосульки, чего нельзя сказать о старых домах.

Придется проводить восстановительные работы, а также заправлять кондиционер хладагентом. К сожалению, подобный ремонт зачастую вытекает в очень большую сумму. Далее предлагается познакомиться с частыми причинами повреждений наружного блока кондиционера.

• Падение обломанных веток с растущих на близком расстоянии к дому деревьев.
• Падение массивных предметов с верхних этажей. Чаще всего это происходит случайно, в большинстве случаев во время ремонта оконных проемов.
• Недобросовестное исполнение собственных обязанностей управляющей компании. В данном случае вопрос касается ремонта крыши. Зачастую нерадивые работники вместо аккуратного спуска меняемых листов металлочерепицы или шифера сбрасывают их на землю. В процессе полета меняемая поверхность крыши может нанести непоправимый вред любому имуществу, выступающему за пределы стен квартир.
• Собирающиеся на краях крыши сосульки.

Люди, проживающие на 1-м этаже, зачастую устанавливают сплит-системы кондиционеров чуть выше уровня земли. С одной стороны – удобно для монтажа. А вот при последующей эксплуатации может возникнуть масса трудностей. Прежде всего, это вандалы, которые могут покуситься на чужое добро.

Второй нюанс – любопытные дети. В процессе работы кондиционера внутри сплит-системы вращается вентилятор.

Дети по собственному незнанию могут засунуть внутрь блока через имеющиеся дырочки веточку или проволоку. Соответственно, лопасти вентилятора останавливаются. Двигатель, не понимая, в чем причина остановки работы системы, увеличивает мощность для повторного запуска. Если в этот момент движение вентилятора не произойдет, движок попросту сгорит. При этом из строя может также выйти блок питания, что приведет к поломке теплообменника. Соответственно, вся система кондиционирования будет испорчена.

Чтобы защитить наружный блок кондиционера, установленного на 2-м и выше этаже, предпочтительно использовать специальные козырьки. Их можно приобрести в точке продаж систем кондиционирования либо заказать в мастерской, предоставив специалистам необходимые размеры. Конечно, эта защита потребует некоторых денежных вложений. Однако в сравнении с самим кондиционером, затраченная сумма покажется ничтожной.

Самое интересное, что даже мастера, занимающиеся установкой систем кондиционирования, по поводу необходимости монтажа козырьков имеют разные мнения. Одни требуют устанавливать защитные козырьки для сплит-систем, другие же утверждают, что их монтаж вовсе не обязателен.

Они уверяют, что под козырьком будет собираться грязь, которая ухудшает работу сплит-системы. Кроме того, при неправильном монтаже защитной планки велика вероятность, что мощность воздушного потока, поступающего к теплообменнику, значительно снизится. Ну и самое неприятное для мастеров – сложность замены и ремонта наружного блока кондиционера.

Создание климат-контроля – делаем экран для кондиционера своими руками

Суть работы экрана – изменить поток воздуха

Экран для кондиционера – можно ли сделать его своими руками? Дефлектор используется на большинстве кондиционеров и является отличным методом избегания процесса переохлаждения. Зачастую это происходит, когда агрегат включен. Человек должен находиться под ним, поэтому под угрозу попадают работники офисов. В квартире кондиционеры ставят подальше и повыше от таких мест, но бывают и исключения.

В каком случае нужно установить дефлектор:

1. Если рабочее место сотрудника находиться прямо под кондиционером. Это касается и вариантом с домашним офисом, когда рабочее место находиться перед агрегатом.
2. Иногда потоки воздуха рассеиваются в одну сторону, и кондиционер начинает работать неправильно. Он охлаждает только одну часть помещения, а не всю комнату. Дефлектор помогает настроить волны, они начинают перемещаться по всей комнате.
3. Если кондиционер находиться над кроватью, а воздух дует прямо в лицо.
4. После перестановок в квартире частая проблема – кондиционер никогда не дул прямо на людей, а теперь начал это делать.

Другими словами – экран способен сделать вашу жизнь безопасней и создать климат-контроль в помещении. С дефлектором его эффективность возрастает, при этом, он использует то же количество энергии и работает аналогично.

Простой экран может стоить более 100 долларов, ведь он изготовляется из дорогого и качественного оргстекла. Поэтому можно легко создать аналогичную замену дефлектору.

Инструментарий:

1. Скотч.
2. Лист картона.
3. Ножницы или нож, которым нужно вырезать форму.

На крайний случай, можно использовать простой картон. Понадобится большой лист без повреждений. Можно использовать часть от коробки, в которую укладывают бытовую технику. Длина листа всегда алогична этому же показателю сплит-системы.

Поперек листа нужно наклеить скотч, его длина немного больше самого картона. Это делается специально, чтобы экран можно было закрепить за корпус сплит системы. Зачищаем большую часть листа для клейкой ленты. Не используйте бензин или спирт. Обезжириваем корпус и наклеиваем скотч, хорошо прижимаем к конструкции. Вот и все – экран готов и сделано все из самых простых, подручных материалов.

Можно использовать оргстекло, но в таком случае, стоимость не будет сильно отличаться от купленного дефлектора. Имеет ли смысл делать этот процесс самостоятельно? Нет, ведь лучше довериться профессионалам, чем испортить большое и дорогое оргстекло из-за неопытности. Такой экран можно легко повесить и на самодельный кондиционер, это поможет создать климат-контроль в квартире.

Единственное исключение – его габариты будут сильно отличаться, ведь самодельные агрегаты зачастую меньше и обладают другими формами. Но это не проблема, нужно просто вырезать форму из картона. Ее подбираем по габаритам самодельно кондиционера. Смысл установки практически аналогичен, но все же зависит от материалов.

Типы и виды защитных экранов для кондиционера

Классификация, разновидности и варианты устройства

Поскольку сплит-системы являются наиболее распространенными системами, которые применяются и дома, и в офисных помещениях, то и отражатели данного вида встречаются наиболее часто.

Несмотря на то, что многие производители изготавливают экраны только под заказ, экран для сплит-системы стандартного размера можно приобрести уже в готовом виде.

Файнколы или потолочные кассетные кондиционеры также не идеально распределяют охлажденный воздух, а поэтому нуждаются в установке экранов.

Действует аналогично экрану для сплит-системы, направляя воздух в потолок, благодаря бортикам, загнутым кверху.

Отражатель для блоков при централизованном кондиционировании.

Из гофрокартона (наиболее дешевый вариант экрана, выполненный из картона и подручных средств в домашних условиях) и пластика (из-за непрозрачности не всегда вписывается (сочетается) в дизайн интерьера помещения)

Из оргстекла и акрила (самый популярный материал для изготовления экранов)

Из поликарбоната и металла

• поворотный;
• стандартный (фиксированный);
• с направляющими.

• крепление к стене (используются саморезы);
• крепление к кондиционеру.

• кустарный;
• заводской;
• сделанный собственноручно.

Как вывести гофру — неправильные решения

Однако при подключении и установке напольных кондиционеров, все сталкиваются с главной проблемой — куда и как вывести гофрорукав с теплым воздухом.

При полностью открытом или даже слегка приоткрытом окне, у вас в проеме образуется огромная щель, и часть теплого воздуха тут же возвращается обратно. Как следствие — кондиционер перестает нормально работать.

Отсюда и все жалобы на его малоэффективность и низкое КПД. Поэтому главная ваша задача при установке — сделать такой вывод на улицу, чтобы зазоры были минимальны, либо отсутствовали полностью.

Безусловно, этого можно кое-как добиться, налепив всевозможных скотчей, полиэтилена или просто заткнув щели тряпками.

Есть множество неудачных примеров решения этой проблемы.

Если у вас деревянные окна, которые открываются не распахиванием створки, а ее поднятием вверх-вниз, то можно вырезать прямоугольник из сэндвич панелей. В него вставить отвод, а сам прямоугольник просто поджать сверху рамой.

Либо просто заменить часть стекла непрозрачным пластиком и туда поместить вывод.

Но все равно, это не смотрится эстетично и похоже на лишний элемент, не вписывающийся в интерьер комнаты.

На высверливание отверстий в стенах, да еще таких огромных диаметров, однозначно ухудшающих теплоизоляцию дома, вообще мало кто согласится.

Тем более, если вы будете переносить кондиционер из гостиницы в спальню и другие комнаты. Что в итоге у вас получится? Продырявленный дом со всех сторон? А если он не ваш, а арендованный?

Экран для проектора из баннерной ткани

Самый популярный, бюджетный и легко исполнимый своими руками вариант экрана для любого проектора — это изготовление его из рекламного баннера. Лучше всё же не брать использованный баннер, потому что он, как минимум, будет мятый и грязный. Купите размер с запасом и приступите к изготовлению:

1. Создайте рамку-основу. Её можно сделать из строганого деревянного бруса, сколотив металлическими уголками нечто наподобие рамки с поперечиной. Конструкция должна обладать жёсткостью и ровностью: вымеряйте всё по уровню. Необходимо соблюсти пропорции видимой части полотна: 4:3 для стандартного видеоряда, 16:9 для HDTV.

Удобней и быстрей сделать основу из обычного металлического карниза для штор: обрезать турбинкой до нужной длины, вставить в крепления в верхней штанге, а в нижней просто заглушки.

1. Аккуратно разложите на полу полотно баннера. Если конструкция деревянная, то закрепите полото с задней стороны при помощи строительного степлера. Если используете металлическую штангу, то приклейте полотно супер клеем. Если штанга деревянная, то можно использовать как клей, так и степлер.
2. Прикрепите конструкцию к стене.

Сделанный из баннера экран неприхотлив, не выцветает и не теряет своих свойств. В общем, неплохой и бюджетный вариант.

Если есть желание и время смастерить нечто более сложное, то можно сделать конструкцию сворачивающейся и даже добавить автоматизма. Некоторым мастерам удаётся создать экран для проектора с электроприводом:

Ошибки установки

1

Где в оргстекле лучше вырезать отверстие? Если вы будете постоянно держать мобильный кондиционер на подоконнике, или рядом с ним на его уровне, то отверстие должно быть в самом верху.

В этом случае отвод горячего воздуха будет направлен снизу вверх. В таком направлении потоку легче и проще выйти наружу. Теплый воздух всегда поднимается вверх.

А вот подобный способ на фото снизу, не совсем корректный.

Если же кондей будет стоять на полу, тогда окружность прорезается снизу. Это обеспечит минимальную длину шланга, при которой последний не будет работать в режиме батареи.

Хотя есть у верхнего варианта и отрицательный момент. При сильном боковом дожде, вся вода окажется внутри этого патрубка.

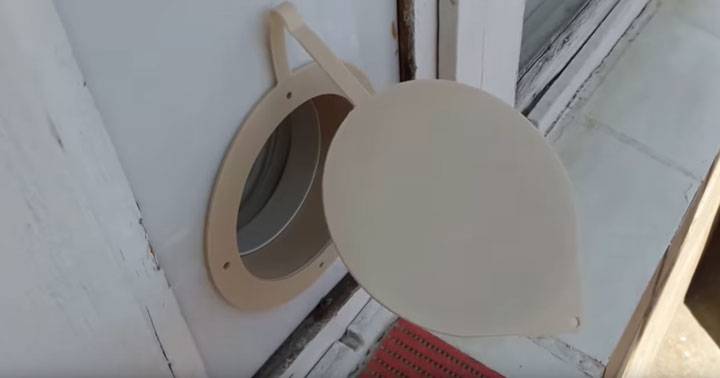

Так что лучше ставить не пустые кольца насадки, а с разнообразными защитными сетками или другими элементами.

2

Здесь действует универсальное правило, чем короче гофра — тем лучше.

При длинном патрубке, помещение будет нагреваться от этой самой выхлопной трубы. Ее температура доходит до 60 градусов.

В итоге при длинных экземплярах получается такой эффект, как будто у вас в комнате работает на полную мощность батарея отопления. И чем она будет длиньше, тем сильнее она будет греть окружающее пространство.

Ваш кондиционер будет бороться сам с собой. С одной стороны охлаждать помещение, а с другой наоборот, его обогревать.

А еще это сказывается на нагрузке компрессора и в целом самого агрегата. Прогнать горячий воздух по трубе в 1,5м, не то же самое, что длиною 5 метров. Поэтому кстати и не рекомендуют выводить такой хвост в вентиляционную шахту.

3

Если ваш девайс забирает большую часть воздуха через радиаторы на задней стенке, то всегда старайтесь трубу воздуховода уводить от нее как можно дальше или максимально в сторону.

Не рекомендуется ее приближать слишком близко к самому кондиционеру.

Как уже было сказано ранее, труба эта сильно нагревается. В итоге ваш охладительный прибор через радиатор будет засасывать в себя сразу же горячий воздух, нагретый от стенок гофры.

А это значит, что и периодических отключений от кондиционера вы никогда не добьетесь, какую бы температуру не выставляли.

Если места мало, в этом случае гофру можно покрыть слоем теплоизоляционного материала.

Это даст вам как минимум пару лишних градусов, и в комнате станет заметно прохладнее.

4

Если у вас в комнате одно единственное окно и нет притока свежего воздуха с других мест, такой мобильный кондиционер просто выдует большую часть кислорода из помещения.

При этом новая порция в него так и не поступит. При большой производительности агрегата, выбрасывается столько воздушного потока, что дверь в комнату аж присасывает к уплотнителю.

Данную проблему хорошо решают модели с двумя трубами воздуховодами.

Если у вас не такой вид, всегда следите, чтобы какая-то форточка или окна в других комнатах были приоткрыты, а охлаждаемое помещение не было заперто. Иначе в квартире создается низкое давление, после чего начинается забор неприятных запахов через вентиляцию от ваших соседей.

5

Не размещайте напольный кондиционер вплотную со стенкой.

Не забывайте, что он должен через свои боковые радиаторы с фильтрами, засасывать воздух для охлаждения.

По инструкции, рекомендуемое расстояние от стен должно быть минимум 30см.

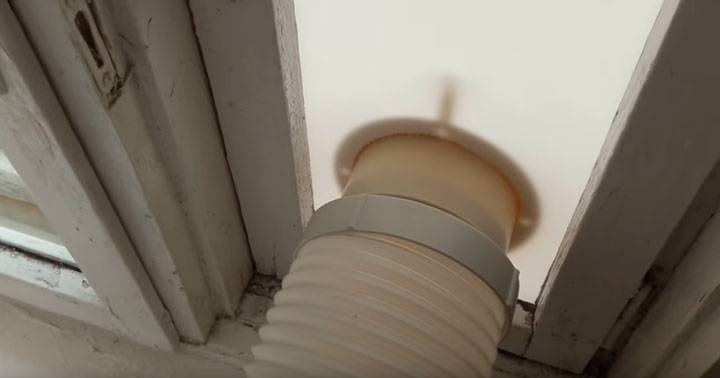

Вывод гофры в окно

Теперь все это нужно закрепить на раме москитной сетки. При этом сама сетка удаляется.

Как это правильно сделать? Здесь главное соблюсти определенную последовательность. Нельзя вынимать жгут и сетку раньше времени.

Дело в том, что жгут является составляющей, которая удерживает жесткость формы всей рамы. Вытащите его раньше положенного и вся конструкция расползется.

Поэтому сперва на герметик наклеивается стекло, и только потом удаляется все лишнее. Перед нанесением клея не забудьте снять защитную пленку с плексигласа.

Далее обезжириваете раму спиртосодержащим очистителем и наносите по периметру сплошным слоем прозрачный герметик.

Обратите внимание, что прежде чем прижимать к нему стекло, необходимо пройтись шлифшкуркой по его периметру. Это необходимо для создания шероховатости. Она обеспечит лучшее сцепление с гладкой поверхностью

Она обеспечит лучшее сцепление с гладкой поверхностью.

Пылинки и стружку убираете чистой тряпочкой. Только после всех этих подготовительных работ, прижимаете оргстекло к раме.

Чтобы оно плотно и надежно приклеилось, сверху поставьте несколько тяжелых предметов.

Всю конструкцию оставляете на время затвердевания герметика. Когда все надежно склеилось, можно снимать москитную сетку.

Цепляете шнур и вытягиваете сетку из рамы.

Пластиковые держатели, которые облегчают установку и демонтаж рамки в окно, не удаляйте.

Чтобы оставить их на своих местах, саму сетку вытяните, а вот резинку-шнур вставьте обратно на свое место.

Хотя можно поступить и проще. Просто вклеить эти самые держатели на тот же самый герметик.

В итоге у вас получится прозрачная, почти заводского исполнения рамка, с идеальным отверстием под воздуховод.

Вставляете его во внутрь и закрепляете замком или сажаете на клей. Идете к своему окну и устанавливаете бывшую москитную сетку на свое место.

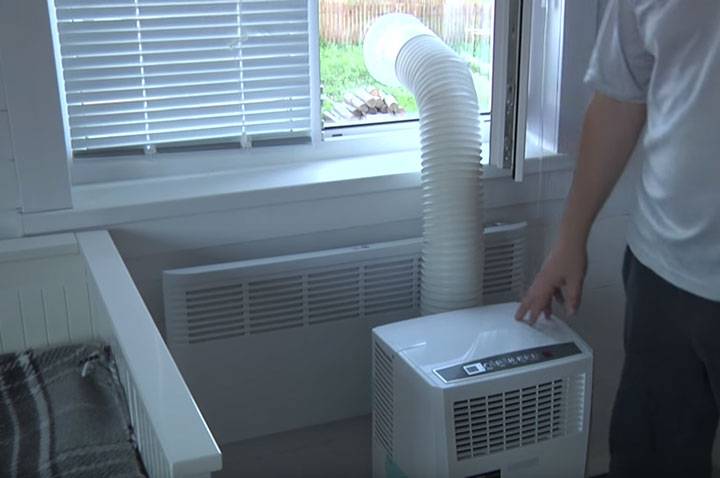

Осталось подсоединить и подключить кондиционер. Вся конструкция выглядит красиво как изнутри, так и снаружи.

Потребуется отключить кондиционер — просто снимаете патрубок и закрываете окошко до следующего раза.

Итог

Стоит ли делать кондиционер самостоятельно? Несомненно, учитывая рост цен на эту технику. Причем, он постоянен, с каждым годом становится только хуже. В последние годы появилась тенденция создания дизайнерских кондиционеров. То есть, по характеристикам они не предоставят ничего уникального, но визуально – подбираются под определенный стиль в комнате. Это повысило цены в несколько раз.

Также кондиционер не может быть переносным. С помощью простого контейнера или старого холодильника можно сделать компактный агрегат, который будет компактным. Все что нужно – розетка, для работы кондиционера. Большинство вариантов очень просты в создании и не вызовут никаких затруднений у взрослого мужчины.
