Как самостоятельно изготовить буровую установку для скважин на воду

Преимущества самодельной установки

  1. Сравнительно низкая стоимость. Готовые буровые установки стоят в несколько раз дороже по сравнению со своими самодельными аналогами. При этом самодельный механизм ни в чем не будет уступать более дорогостоящей установке заводской сборки.
  2. Технические характеристики самодельного агрегата полностью соответствуют оборудованию заводского изготовления.
  3. Компактные размеры и сравнительно малый вес.
  4. Удобство использования и максимальная мобильность. С помощью небольшой самодельной установки можно будет выполнять бурение даже на наиболее труднодоступных участках.
  5. Высокая скорость сборки и разборки.
  6. Простота перевозки – разобранная самодельная буровая установка легко помещается и транспортируется в легковом прицепе.

Как бурить скважины?

Проход к залегающему на мелководье водоносному слою можно выполнить своими руками применяя один из трех видов бурения:

  1. ручное;
  2. ударно-канатное;
  3. ударное.

Способ выполнения колодца выбирается в зависимости от типа грунта и глубины прохода.

Ручное бурение скважин

При неиспользовании дополнительного оборудования, буровой треноги (вышки) и системы блоков пробурить «колодец» можно на глубину до 20 м.

Технология бурения:

  • На выбранном участке для прохода устанавливается тренога. Высота вышки должна быть выше на 1 -2 м, длина секции буровой штанги.
  • Лопатой делается углубление на один-два штыка для центрирования и направления прохода режущей кромки бура.
  • Для заглубления бура на глубине более одного метра вам понадобится помощь напарника. Одному человеку не по силам дальше выполнять бурение под сваи.
  • При возникновении трудностей с выемкой бура из отверстия необходимо провернуть его в обратную сторону бурения на 2 – 3 оборота и извлечь его.
  • Через каждые 500 мм заглубления необходимо извлекать бур и очищать от грунта.
  • Процесс бурения повторяется, пока рукоятка бурильной установки не достигнет уровня земли.
  • Бурильная штанга достается вместе с буром и удлиняется дополнительной секцией.
  • Все операции повторяются, пока не пробьетесь до водоносного слоя. Это определяется по виду извлекаемой почвы.
  • После достижения пласта с водой нужно продолжить бурение до твердого (водоупорного) слоя. Это позволит заполнить скважину максимальным объемом воды
  • Откачивание воды, содержащей грунт, можно осуществлять при помощи насоса ручного или погруженного типа.
  • Откачав 3 – 4 ведра мутной воды должна появиться чистая. Если не пошла прозрачная вода, то необходимо увеличить глубину выработки на 1,5 – 2 метра.

Совет: Используйте конструктивные возможности установки для извлечения максимального объема грунта, т. к. на эту операцию уходит много времени.

Инструменты:

  • тренога;
  • бур;
  • шланги для откачки воды;
  • составная бурильная штанга;
  • насос или помпа.

Ударно-канатное бурение

Скважина, выполненная этим способом бурения, обладает длительным сроком эксплуатации от 80 лет и больше, увеличенным запасом и притоком воды. Процесс работы заключается в разрушении и измельчении породы по замкнутому циклу специальным ударником.

Процесс бурения:

  1. Буровая установка размещается над точкой для заглубления забивного стакана (скат, буровое долото).
  2. Выполняется направляющее углубление для прохода ската.
  3. Пробивку первого метра скважины можно выполнить вручную.
  4. Далее устанавливается направляющая, в виде стальной трубы большего диаметра, чем диаметр стакана.
  5. Сброс ската в трубу осуществляется путем освобождения лебедки при ударе грунт разрушается и измельчается, тем самым наполняя стакан. Наличие специального клапана препятствует высыпанию грунта из снаряда.
  6. После чего происходит подъем стакана и выемка разбитой почвы.
  7. Цикл повторяется опять, пока дойдете до водоносного слоя.

Такой способ бурения трудоемок и длится по времени до нескольких недель. Поэтому его лучше применять для выполнения скважин на таких видах грунта:

  • глина;
  • на суглинках;
  • на мягкой (обводненной) почве;

Ударное бурение

Принцип ударного прохода как ударно-канатного. Отличие в том, что долота для бурения находятся в забое и удар осуществляется по ним при помощи ударника. Таким способом можно проходить глубины больше 100 м.

Бурение можно осуществлять на многих видах грунтов:

  1. мягкая земля – применяется клинообразное долото;
  2. вязкий грунт – долото двутавровой формы;
  3. твердые породы – крестовая форма долота;
  4. валуны – пирамидальная форма долота.

Как происходит бурение:

  • устанавливается буровая установка;
  • в забой заводится долото, подобранное под определенный грунт;
  • спускается снаряд, масса от 500 до 2500 кг, с высоты от 300 до 1000 мм;
  • после удара грунт раскалывается, долото зарывается в почву;
  • снаряд поднимается и цикл повторяется;
  • частота цикла – 45 – 60 ударов/мин.;
  • после прохождения каждых 200 – 600 мм долото извлекается из забоя и очищается от земли.

Какое нужно буровое оборудование для бурения скважин на воду

Данный вопрос требует более глубокого рассмотрения, так как существует четыре основных способа бурения:

  • ударный;
  • шнековый;
  • роторный
  • с промывкой.

Каждый из них предполагает использования специально оборудования для бурения водоносной скважин.

Бурение ударным способом

В качестве основного инструмента для бурения скважины используется железная труба, к которой прикреплена желонка. Ударная часть – своего рода черпак, который выбирает на поверхность породу. Разрыхление подземных пластов производится ударами, когда трубу с желонкой, поднятую на высоту лебедкой отпускают под собственным весом в шурф.

Для выполнения работ потребуется:

  • тренога из металлопроката;
  • труба с желонкой;
  • трос с крюком и лебедкой;
  • комплект обсадных труб.

Процесс трудоемкий, а подвижность пластов требует быстроты.

Бурение шнековым способом

Способ подходит для грунтов с большим содержанием песка. В качестве бурильного оборудования для скважин небольшой глубины используется отруба, которую венчает резец. Вокруг стержень охватывают винтовые лопасти. Разрыхленная почва поднимается наружу по шнеку в результате вращения по принципу мясорубки.

Для выполнения работ потребуется специальная буровая шнековая установка, на которой закрепляются все необходимые элементы, оснащение, инструменты. Можно изготовить шнек самостоятельно из ледоруба, приварив к рабочей части Т-образную рукоять. Но так бурят абиссинский колодец, если грунт достаточно мягкий и рыхлый.

Бурение роторным способом

В качестве привода для бура используется гидравлическая или электрическая установка роторного типа, закрепленная на раме. На конце ударного инструмента находится долото из твердосплавного металла, которое разбивает породу.

Артезианские скважины бурятся иногда другим инструментом. Так, если почва глинистая, рыхлая, мягкая вместо него устанавливают ложковый бур. Это труба со спиралевидной нарезкой. Когда приходится работать с суглинками рабочим узлом является бур-змеевик. Работает по принципу штопора. Выбор зависит от типа грунта. Потребуется оснащение для промывки шурфа и запас воды.

Бурение с промывкой скважины

За один час работы можно пробурить более 13 метров. При этом водоносные пласты залегают на горизонте 40 метров. Этот метод применяется для бурения скважин на песок. Для выполнения работ необходимо организовать два контура подачи промывочной жидкости:

  1. Прямая промывка. Промывочный раствор подается в шурф, вымывая породу. Отработанная жидкость вместе с размытым грунтом выбрасывается на поверхность.
  2. Обратная промывка. Промывочный состав подается в выработанный шурф, чтобы вымыть почву. Жидкость откачивается на поверхность грязевым насосом.

Подача растворов производится по трубам и шлангам буровой установки. Технология предполагает, что подаваемая жидкость вымывает породу, охлаждает оборудование, а также способствует тому, чтобы обсадные трубы свободно размещались в шурфе.

Взять технику в аренду

Если приобретение такого агрегата для вас будет нецелесообразно ввиду разовости работ, то следует подумать о возможности взятия бурильного устройства в найм, или приобретения в лизинг. Аренда позволяет выполнить поставленную задачу в кратчайшие сроки и при этом сэкономить значительную сумму. Дело в том, что в стоимость аренды входит и оплата труда оператора и его помощника, и таким образом, вам не придется отправлять своих сотрудников на несвойственные их профилю работы.

Цена аренды буровой техники зависит от многих факторов, среди которых: объем работ, длительность эксплуатации, место, число работников, обслуживающих систему. В среднем стоимость одной смены начинается от 2000–2500 тысяч рублей.

Бурение с промывкой скважины

Бурение этим методом позволяет за 1 час пройти до 12 м. Во время бурения ведется промывка канала.

Она может происходить 2 способами:

  1. Прямая. Жидкость для промывки подается по шлангу на дно скважины. После того как почва размоется, разрыхленная смесь выбрасывается наружу.
  2. Обратная. Раствором заполняется канал, а затем смесь грунта и раствора удаляется из скважины.

Промывочный раствор выполняет несколько функций:

  • охлаждает рабочие части инструмента;
  • вымывает грунт;
  • укрепляет обсадную трубу.

Для подачи промывочного раствора в скважину применяются специальные насосы.

Продолжительность эксплуатации буровой установки во многом зависит от надежности вертлюга, поэтому для его изготовления используется сталь высокого качества. Зазор между сопрягаемыми с ним движущимися деталями делают минимальным, чтобы не происходило биение во время бурения..

Бурим скважину приспособлением из ледобура

Существует метод бурения, который потребует минимальных финансовых вложений. Это бурение скважин вручную при помощи ледобура. Инструмент используется в качестве бура, а для его наращивания применяются самодельные штанги.

Нож ледоруба будет служить шнеком, а в качестве штанг для наращивания можно брать стальные трубы диаметром до 25 мм. Чтобы процесс шел быстрее к заводным кромкам импровизированного шнека привариваются усиленные резцы

Бурение шнеком, сделанным из ледобура, включает в себя следующие операции:

  • Подготовка. Копаем направляющее углубление: яму в два штыка глубиной.
  • Опускаем в получившееся углубление бур и начинаем его ввинчивать в грунт, используя правило закручивания винтов.  Следует помнить, что после каждых трех или четырех оборотов инструмент извлекается на поверхность и очищается.
  • После того, как пройден первый метр в глубину, начинаем формирование ствола.Для этого в скважину опускается обсадная труба, ее диаметр должен быть несколько больше диаметра бура. Лучше всего выбирать легкие детали из пластмассы, оборудованные резьбой для соединения.
  • Когда буровой инструмент начинает опускаться в забой на всю свою высоту, прикрепляем к нему удлиняющую штангу. Сделать это можно двумя способами: прикрутить деталь, если присутствует резьба, или надставить при помощи стального пальца-стержня при ее отсутствии.
  • В ходе работ продолжаем формирование обсадной колонны. Как только на поверхности остается порядка 10-15 см трубы, крепим к ней следующую. Соединение должно быть прочным. Обычно оно выполняется при помощи резьбы или пайки.
  • Периодически проверяем вертикальность ствола. Если бур начинает биться о стенки обсадной колонны, выравниваем сооружение при помощи клиньев из дерева. Они забиваются между грунтом и обсадной трубой.
  • После того, как в скважине появилась вода и было принято решение о прекращении работ, устанавливаем фильтр и аккуратно засыпаем зазор между грунтом и обсадной трубой гравием.

Обсадная колонна может быть смонтирована и после завершения работ по бурению. В этом случае пластиковые трубы вводят в скважину и последовательно соединяют после того, как предыдущая деталь будет опущена вниз. Это не самый рациональный способ, поскольку придется еще раз чистить забой от шлама.

Пластмассовые трубы очень легкие, достаточно прочные и недорогие, поэтому их чаще всего выбирают для обустройства обсадной колонны скважины

Виды скважин

Существует несколько типов скважин. Они зависят от глубины залегания водоносных слоёв, так называемых горизонтов.

  1. Почвенные воды. Этот горизонт расположен на глубине 4−6 м. Вода с этого слоя имеет нестабильный характер и может иссякать. Она также не очень чистая, поэтому её можно использовать только для бытовых целей.
  2. Песчаный горизонт. Находится на уровне от 7−10 м до 50 м. Горизонт может быть разделен одним или несколькими слоями глины. На этом уровне вода проходит природную фильтрацию и вполне подходит для употребления.
  3. Артезианский горизонт. Ниже 50 м под слоями водоупорной глины в известняках собирается вода. Она находится под высоким давлением и способна самостоятельно подниматься на поверхность. По своим качествам она превосходит воду из других слоёв. Этот вариант — самый подходящий для водоснабжения дома или дачи, но в то же время и самый дорогостоящий.

Советы и рекомендации

Простое и удобное приспособление в виде бура облегчит ваши работы на даче.

Опытные мастера советуют выбирать необходимый инструмент спокойно, не торопясь, чтобы не ошибиться в покупке.

При выборе змеевика стоит обращать внимание на спираль покупаемого изделия. Чем круче она загнута, тем больше будет скорость бурения

Если требуется пробурить небольшие отверстия-щели, выберите конструкцию с пологой спиралью

Такие изделия меньше подвержены износу. Изделие с «самозатачиванием» спасет вас от частого затачивания ножей, т. к. они будут заостряться при трении о слои почвы. Металл, из которого выполнен аппарат, должен быть настолько толстым, чтобы выдерживать определенную нагрузку и не ржаветь. Известная марка свидетельствует не только о больших затратах на приобретение инструмента, но и о его высоком качестве. Со временем траты окупаются.

Также стоит учесть рекомендации по использованию инструмента.

  • Скорость выполнения бурения должна соответствовать скоростному режиму бура. Превышение может привести к быстрому износу деталей и приведению инструмента в нерабочее состояние.
  • До начала бурения проверьте работу аппарата на холостом ходу, убедитесь, что все части работают исправно.

О том, как выбрать бур для скважин, смотрите в следующем видео.

Чертеж гидробура

Я руководствовался тем, что девайс должен быть легко повторяем и мог изготовить любой, кто заинтересовался этой темой.

Потребуется 2 уголка, 75 мм ширина одной стороны, толщина стенки 8 мм и длиной 30 см. И 2 уголка длиной 65 мм, толщиной стенки 5 мм. Так же необходима труба диаметром 32 мм.

Режущая часть бура будет под конус на 2 см. Обрезаем и затачиваем под конус.

На режущей кромке делаем разметку от каждого края по 17 мм. Необходимо вырезать так, чтобы труба не доходило до режущей кромки примерно 10 см.

Что бы отверстия для струи воды было побольше, осталось только болгаркой немного выпилить внутреннюю часть уголка, заодно сделаем с каждого края и снаружи уголка фаску.

Чтобы бур не цеплялся острыми краями, когда мы его будем вытаскивать острые края уголков необходимо срезать.

Далее намотаем на трубу миллиметровую верёвку для того чтобы обеспечить миллиметровый зазор и сваркой перехватываем. Для более тщательного сваривания трубу вынимаем.

Теперь нам потребуется 20 отрезков дюймовой металлической трубы по 2 метра каждая. На концах необходимо снять фаски, что бы можно было нарезать резьбу. Кроме одной, потому, что этот один край будет привариваться нашему буру.

С одной стороны, резьбу нарежем на половину длины муфты, сразу их накрутим и немножечко прихватим сваркой, чтобы исключить раскручивания в процессе бурения.

С другой стороны, нарежем резьбы чуть побольше, примерно на всю длину муфты и накручиваем гайки, которые предохраняют трубу от раскручивания.

!!! По поводу нарезания резьбы, рекомендую идти к токарю. так как это трудное занятие для такого диаметра труб.


На ту трубу на которой не было резьбы надеваем наш бур выставляем везде одинаковые зазор и обвариваем как показано на фото.

Подготовим ребра для центровки бура. Уголок 65 на 65 мм два отрезка по 15 см. Чтобы не цеплялся срезаем по 3 см с каждой стороны. Теперь нужно приварить к нашему буру по разные стороны, где-то сантиметров 30-50 от края.

Преимущества самодельной установки

  1. Сравнительно низкая стоимость. Готовые буровые установки стоят в несколько раз дороже по сравнению со своими самодельными аналогами. При этом самодельный механизм ни в чем не будет уступать более дорогостоящей установке заводской сборки.
  2. Технические характеристики самодельного агрегата полностью соответствуют оборудованию заводского изготовления.
  3. Компактные размеры и сравнительно малый вес.
  4. Удобство использования и максимальная мобильность. С помощью небольшой самодельной установки можно будет выполнять бурение даже на наиболее труднодоступных участках.
  5. Высокая скорость сборки и разборки.
  6. Простота перевозки – разобранная самодельная буровая установка легко помещается и транспортируется в легковом прицепе.

Варианты обустройства

В настоящий момент широко распространены следующие 3 способа обустройства скважин – с кессоном, адаптером или оголовком. Выбор в пользу того или иного варианта осуществляется после бурения скважины и изучения пожеланий заказчика.

Использование кессона

Кессон – влагонепроницаемая камера, которая изготавливается из металла или прочного пластика. По виду емкость напоминает обыкновенную бочку. Объем обычно эквивалентен стандартизированному ЖБ-кольцу на 1 м. Изделие заглубляется в землю и используется для решения следующих задач:

  • защита от воды и грязи;
  • обеспечение нахождения оборудования круглый год при плюсовой температуре;
  • предотвращение замерзания;
  • обеспечение герметичности;
  • круглогодичная скважинная эксплуатация.

Сперва вырывается котлован. Глубина – до 2 м. Затем внизу прорезается отверстие под обсадную трубу. Емкость опускается в яму и размещается по центру скважины. Обсадка обрезается и сваривается с днищем. В конце изделие засыпается грунтом. На поверхности виднеется лишь люк.

Эксплуатация адаптера

Обустройство скважины под воду предполагает выведение водопровода прямо через обсаженную колонну. Трубопровод прокладывается ниже глубины промерзания грунтовых масс. Сам элемент производится в виде трубного соединения безрезьбового типа. Один конец устройства жестко скрепляется с обсадкой, а другой – вкручивается в подведенную к погружному насосу трубу.

Применение оголовков

Элементы создаются либо из пластика, либо из металла. Приспособления состоят из крышек, соединительных фланцев и сделанных из резины колец. Монтаж не сопровождается сваркой.

Установка начинается с обрезки обсадной трубы. Потом опускается насос и ставится крышка. До ее уровня поднимается фланец и резиновое уплотнение. Крепление выполняется путем затяжки болтов.

Виды самодельных буровых установок

Для самостоятельного бурения скважин (на воду и не только) требуется хоть небольшая буровая установка. Глубина скважин редко бывает меньше 20 метров и без применения хоть простейших механизмов обойтись очень сложно. Если говорить о техниках бурения и типах бутовых установок, то сделать своими руками можно следующие буровые:

  • Ударно-канатную установку. Принцип работы этого типа оборудования основан на силе тяжести. На какой-то высоте закрепляют тяжелый буровой снаряд в заточенными краями — стакан или желонку. Его «роняют» несколько десятков раз. Каждый раз снаряд прорезает некоторую часть грунта, а порода застревает внутри полого снаряда (для сыпучих грунтов они снабжаются клапанами). Стакан вынимается из скважины, грунт удаляется. Далее процесс продолжается до тех пор, пока скважина не достигнет требуемой глубины. Для самостоятельного исполнения подобные устройства — самые простые. В наиболее бюджетном варианте это некая станина, позволяющая закрепить блок над скважиной. Через блок перекинут длинный трос с привязанной желонкой. За трос можно дергать «вручную», а можно установить мотор-редуктор с барабаном.
  • Шнековая буровая установка. Углубление в грунт происходит при помощи шнека — стержня с наваренными винтом лопастями. Шнеком можно вручную пробурить скважины в пару метров — под свайный фундамент, например. Для прохождения плотных слоев типа глины или плотных песков, требуется солидное усилие. Поэтому требуется двигатель с большим вращающим моментом, а они работают от 380 В. И то, шнековые установки практически бесполезных на каменистых грунтах. И все равно — просто это небольшой камень типа щебня или скальные породы — шнек их не пройдет.
  • Роторное бурение. Используется тоже принцип вращения, но внутрь бура подается бурильный раствор (вода). Это эффективный способ — вода выносит на поверхность шлам (раздробленную породу), и бур очень редко вынимают на поверхность. Его только сверху постоянно наращивают, устанавливая дополнительные штанги. Есть роторные установки «сухого» бурения — без растворов, но они требуют больших усилий, скорость бурения при этом намного ниже. Поэтому такие установки делают и используют редко.

Выбор типа буровой установки для изготовления ее своими руками зависит от геологии местности, где будут бурить, влияет также глубина залегания водоносных слоев. Наиболее универсальный метод — ударно-канатный. Хорошо проходят разные грунты при помощи роторного оборудования с использованием воды (этот способ называют еще гидробурение). Для разных типов грунтов используют разной формы долота, а измельченный грунт вымывается на поверхность водой.

Самый «капризный» по грунтам шнековый бур, зато он неплохо справляется с вязкими грунтами — глинами, суглинками, но с валунами и каменистым грунтом он застревает.

Глубина бурения

Расположение водоносных слоев относительно поверхности почвы зависит не только от региона и гидрологических особенностей. Играет роль, вода какого качества является целью бурения. Специалисты различают три ключевых водоносных пласта различных по качеству воды, мощности запасов влаги, глубине залегания.

Недалеко от поверхности (3-10 м) находится первый водяной пласт, называемый верховодкой. Это как раз та вода, до которой можно без особых сложностей пробиться, если бурить своими руками. На пути бурения крайне редко попадаются твердые породы, поэтому, имея небольшой опыт и несложный инструмент, есть возможность устроить абиссинский колодец (так называется скважина для добычи влаги из верховодки). Мощность поверхностных водяных пластов небольшая, поэтому на дебет выше 0,5 м3 в час не стоит рассчитывать. Качество воды в большинстве случаев невысокое, которого хватает только для обеспечения технических потребностей.

Залегание песчаных водоносных пластов находится на глубине 10-35 м. Здесь удовлетворительная по качеству вода, значительнее мощность притока (дебет до 1 м3). Бурить своими руками до песчаного водоноса вряд ли целесообразно, хотя опыт показывает, что некоторым усердным водяным «старателям» это удавалось, если горизонт находился на небольшой глубине (до 15 м). В большинстве же случаев для устройства колодца «на песок» применяют механизированные методы бурения.

Глубже всего расположены известняковые водоносы (30-250 м), до которых бурением своими руками точно не добраться при самом поверхностном их расположении относительно поверхности почвы. Для того, чтобы достать рыхлый известняк, несущий самую качественную артезианскую воду, иногда не всякая бурильная техника подойдет. Приток воды здесь намного выше (3-5 м3) и зависит от мощности пласта и совершенства скважины. Теперь рассмотрим применяемые сейчас способы бурения скважин на воду, в том числе выполнимые своими руками.

Как сделать установку для роторного бурения

Буровая гидравлическая установка должна иметь станину, которая позволяет передвигать вверх/вниз мотор, к которому через вертлюг подсоединяют бур. Также через вертлюг внутрь колонны поддается вода.

Принципы построения бурилки

При изготовлении буровой установки своими руками, рекомендован такой порядок действий:

  • Сначала должны быть вертлюг и штанги. Если вы не квалифицированный токарь или у вас нет такого на примете, то эти детали лучше купить. При их изготовлении требуется высокая точность, что можно достичь при высокой квалификации. Причем резьба на вертлюге и штангах должна быть одинаковой, или потребуется переходник. Резьба на штангах лучше — трапеция, так как потом конусную мало кто из токарей может сделать.
  • Купить мотор-редуктор. Если питание будет от 220 в, то характеристики его такие: мощность 2,2 кВт, оборотов — 60-70 в минуту (лучшие : 3МП 31,5 или 3МП 40 или 3МП 50). Более мощные поставить можно только при условии наличия питания в 380 В, да и более мощные редко нужны.
  • Покупаете лебедку, может быть ручной или электрической. Грузоподъемность желательно не менее 1 тонны (если есть возможность, лучше — больше).
  • Когда все эти составляющие имеются на руках, можно варить каркас и делать бур. Ведь все это оборудование крепится на него, а виды крепления могут быть разными, угадать невозможно.

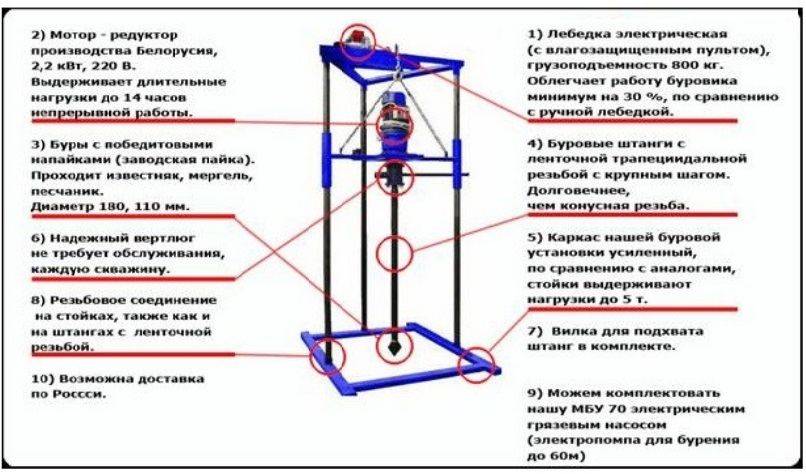

Самодельная буровая установка

Рама мини-буровой установки состоит из трех частей:

  • горизонтальной платформы;
  • вертикальной рамы;
  • подвижной рамы (каретка), на которой закреплен мотор.

Основа варится из толстостенной трубы — толщина стенки 4 мм, минимум — 3,5 мм. Лучше — из профилированной сечением 40*40 мм, 50*50 мм или около того, но подойдет и круглая. При изготовлении рамы малой буровой установки точность неважна

Важно соблюдать геометрию: вертикальность и горизонтальность, одинаковые углы наклона, если это необходимо. А размеры «подгоняются» по факту

Сначала варится нижняя рама, измеряется. Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка.

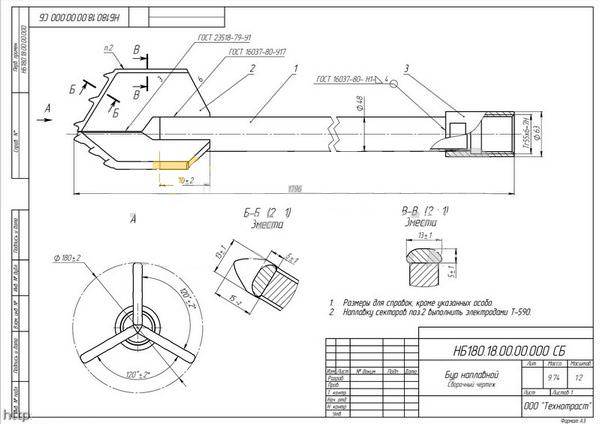

Чертеж бура на 159 мм

Чтобы работать было проще, подключают два пульта с возможностью реверсного хода. Один ставят на мотор, второй на лебедку. Вот, собственно, и все.

В конструкции буровой установки роторного или шнекового бурения главное — вертлюг, но его изготовить без опыта нереально. Для тех, кто хочет сделать его самостоятельно, выложим фото и его чертеж.

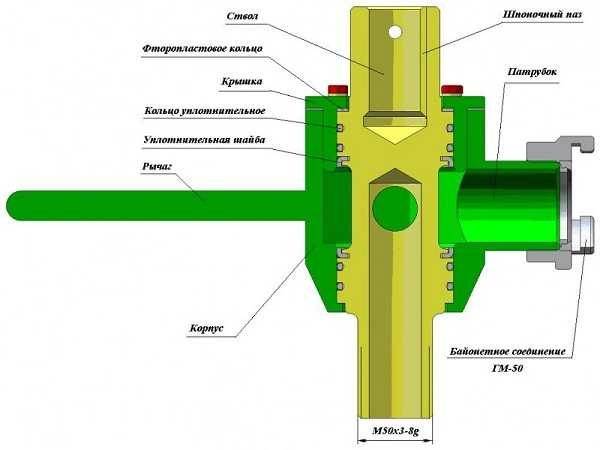

Устройство вертлюга для бутовой установки

Чертеж вертлюга для малогабаритной буровой установки

Бурение с промывкой скважины

Промывка скважины применяется для двух целей: охлаждения бурового оборудования и вымывания частиц разрушенного грунта. В качестве жидкости может выступать, как техническая вода, так и специальные буровые растворы.

В основном растворы используют при большой глубине выработки, когда по ходу движения могут встречаться различные природные пласты: водные, газовые, нефтяные. Эти пласты должны остаться нетронутыми, поскольку в случае их смешивания, есть риск загрязнения верхних водоносных слоев. Поэтому, когда идет бурение, вся скважина заполнена буровым раствором определенной плотности, который не дает пластам проникнуть внутрь разработки.

При роторном бурении скважины применяют прямую и обратную подачу промывочной жидкости.

Во время прямой подачи жидкость из резервуара подается насосом в буровую колонну на долото с отверстиями. Жидкость попадает на дно забоя и вместе с разрушенной почвой поднимается по кольцевому каналу – промежутку между колонной и стенками скважины – и оттуда в очистительный комплекс.

Во время обратной подачи вода самотеком поступает в скважину, а выбрасывается наверх по бурильной трубе под действием сильного обратного давления, создаваемого насосом или эрлифтом.

Второй способ считается более эффективным по нескольким причинам:

  1. Высокая скорость бурения. Насос в этом случае отсасывает жидкость из забоя, а не вдавливает её;
  2. скважина лучше очищается, ведь насос откачивает с жидкостью весь шлам;
  3. в качестве жидкости можно использовать обычную воду, поскольку не нужно никаких добавок для размыва частиц грунта.

К минусам обратной очистки можно отнести высокую стоимость оборудования.

Какие буровые установки бывают

Имеется два основных способа устройства скважин посредством бурения. Соответственно, для каждого из этих технологий применяют бурильные агрегаты различных конструкций:

  • Ударно-канатная машина.
  • Вращательно-шнековая.
  • Роторная, действующая по технологии гидробурения.

По типу привода могут быть либо ручными, когда в качестве движителя используется мускульная сила, и механическими, с установленным электрическим или дизельным (бензиновым) двигателем. Принцип работы канатно-ударной техники состоит во внедрении в почву массивного груза – долота, полого внутри. Долото поднимается на определённую высоту, после чего сбрасывается вниз.

В результате оно углубляется в почву на некую глубину, а часть излишков земли остается внутри полого долота. После заполнения его полностью грунтом, он выколачивается, и вся процедура повторяется сначала. Подобный процесс весьма долог, зато конструкция подобной бурильной установки максимально проста и дёшева.

Вращательная машина более удобна в использовании благодаря вращающемуся шнековому буру, который самостоятельно выдаёт излишки грунта «на гора». Однако, соорудить подобные конструкции самостоятельно гораздо сложнее, и далеко не каждый человек справится с этим. Но, при умении, вполне возможно собрать и такой самодельный станок для бурения.

Все узлы и агрегаты для домашней буровой изготовить самому при всём желании не удастся – какие-то запчасти придётся приобрести в магазине, какие-то найти на свалке старой сельхозтехники, а что-то заказать токарю.

Но если же у вас получиться создать личную буровую все затраты окупятся сторицей. Вы сможете пробурить скважину себе, и получить неплохой дополнительный доход, подрабатывая наёмным бурильщиком на участках соседей. Для создания личной бурильной машины потребуется, помимо комплектующих, шлифмашинка, сварочник, перфоратор. И, соответственно, опыт работы с перечисленными инструментами.

Выводы и полезное видео по теме

Использование МБУ для бурения скважины на воду в супесчаных грунтах:

Проведение бурения скважины своими силами:

Избежать ошибок и мелких просчетов в гидробурении можно, не отступая от технологических принципов.

Чтобы еще больше снизить финансовые расходы при единичном гидробурении частной скважины можно не приобретать МБУ, а взять агрегат в аренду. Таким образом своими руками за очень короткое время вы получите собственный, бесплатный источник водоснабжения на долгие годы.

Вы знакомы с методом гидробурения? Или предпочитаете более простой способ для бурения скважины? Возможно вы обнаружили неточность в описанном нами алгоритме гидробурения? Напишите нам об этом – оставляйте свои комментарии под статьей.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
