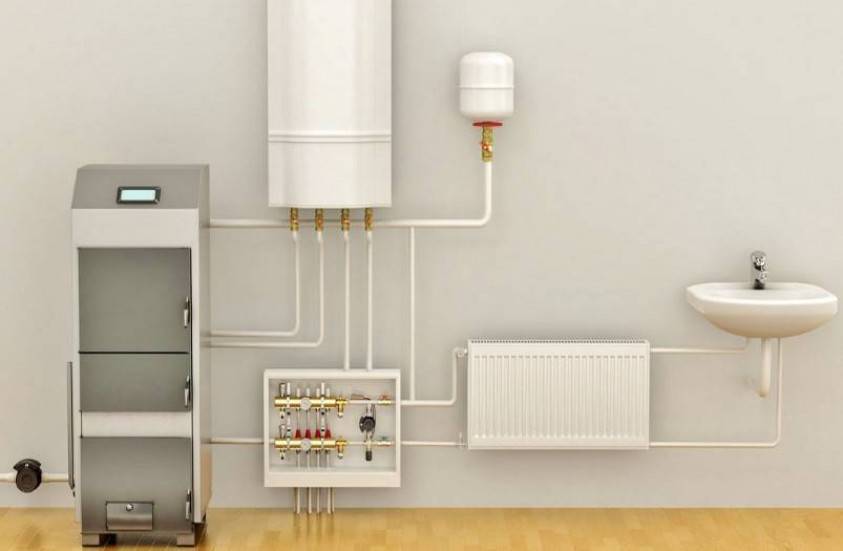

Центральное отопление в многоквартирном доме: газовое или водяное

Можно ли делать водяной теплый пол

Не редко возникает вопрос можно ли делать водяной теплый пол в многоэтажных домах? Сегодня законодательными актами запрещается изменения, которые касаются различных усовершенствований трубопроводных схем в жилом фонде, где есть центральное отопление. Она может дать усиленную нагрузку, которая в момент проектирования дома не учитывалась. Потребуется принудительная циркуляция и достаточно сложный монтаж специального насоса.

Но, теоретически, такие системы можно монтировать в любом помещении, главное не нарушать баланс потока воды и соблюдать условия дозирования расхода тепла. Кроме того, в новостройках планировка предусматривает наличие стояков для подключения ТВП.

Сделать установку конструкции в квартире законной — помогут специальные разрешения от представителя ЖКО и теплосетей. Необходимые документы выдадут только после проверки помещения и согласования оборудования, необходимого для дальнейшего использования. Несанкционированное подключение теплого пола грозит получением штрафов, судебными разбирательствами и прочими неприятностями:

в случае необходимости, продать квартиру законным путем не получится;
если случится прорыв контура и пострадает квартира соседей снизу, все расходы по ремонту придется оплатить в полном объеме.

Газ для новостроек

При обустройстве газоснабжения в новостройке, каким-бы оно не было, в случае если газификация изначально не предусмотрена, необходимо провести собрание жильцов, обладающих правами на жилые помещения в конкретном доме. На собрании составляется протокол, отображающий количество присутствующих, тему собрания, решение и итоги голосования.

Если не все согласны, но при этом «За» большинство голосов жильцов, решение принимается в пользу большинства. Затем необходимо посетить администрацию, узнать про возможность газификации, согласно планировочной схеме.

Спроектировать систему газоснабжения уже построенного многоквартирного дома зачастую нереально, поэтому лучше всего предусматривать такую возможность на стадии строительства, по результатам собрания будущих жильцов МКД

Далее, председатель собрания относит протокол в ЖКХ вместе с заявлением на подключение газа. Вопрос передается проектировщику или отдельной специализированной организации.

Составляется проект и далее происходит газификация дома если есть такая техническая возможность. Для автономной газификации отдельных квартир, схема немного отличается.

Обеспечение теплом многоквартирных домов: централизованная система отопления

Как известно, обеспечение теплом значительной доли жилого фонда осуществляется централизованно. И, не смотря на то, что в последние годы появляются и внедряются более современные схемы теплоснабжения, центральное отопление остается востребованным, если не у собственников, то у застройщиков многоквартирного жилья. Однако следует отметить, что многолетний зарубежный и отечественный опыт использования такого варианта обогрева доказал его эффективность и право на существование в дальнейшем при условии безотказной и качественной работы всех элементов.

Отличительным признаком такой схемы является выработка тепла за пределами обогреваемых зданий, доставка которого от источника тепла осуществляется посредством трубопроводов. Другими словами, централизованное отопление – сложная инженерная система, распределенная по значительной площади, обеспечивающая теплом одновременно большое количество объектов.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

Боковое (стандартное) подключение;
Диагональное подключение;
Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Расчет системы отопления частного дома (часть1)
Расчет систем отопления (часть 3 — Расчет радиаторов)
Расчет системы отопления (Часть 4 — Подбираем тип схемы)

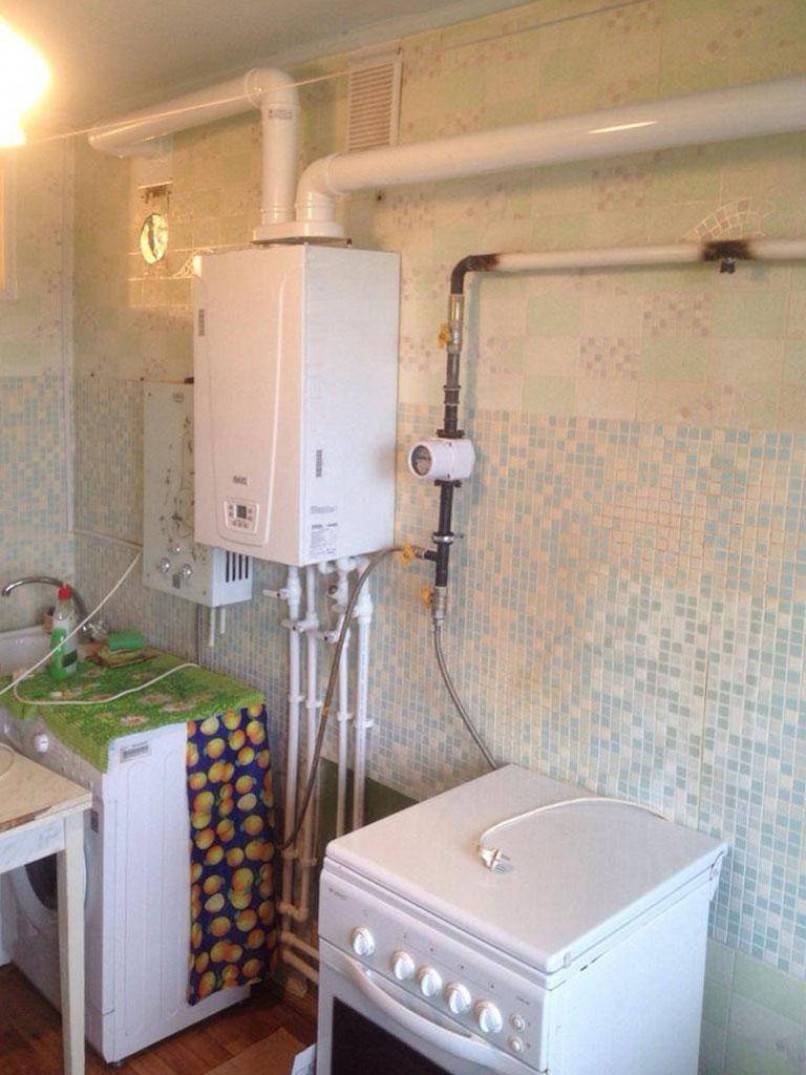

Краткая инструкция по установке газовой колонки

Данную информацию не стоит рассматривать как руководство к действию. Производить замену колонки своими руками, так же как и работы с любой газовой техникой запрещено не только по закону, но и по здравому смыслу: такая «самодеятельность» в многоквартирном доме может привести к плачевным последствиям.

Для работы используют:

сертифицированную газовую колонку;
ПВХ водяную трубу;
фитинги типа «американка»;
труборезы;
паяльник;
металлопластиковую трубу для подвода газа;
фитинги для металлопластика;
газовые краны;
солевой и магнитный фильтр;
кран Маевского;
обычный водопроводный кран;
соразмерные гаечные ключи;
дрель;
а также дюбели и саморезы.

Ход работ и основные требования к ним:

Выбор места установки колонки должен основываться на возможности обустройства вытяжки по всем правилам и нормативам, удобства расположения колонки, а также на возможности подвода коммуникаций.

Объем помещения, в котором будет установлена колонка, должен составлять от 8 м³ и больше.

Колонки устанавливают только на несгораемых стенах. В другом случае трудносгораемую поверхность облицовывают оцинкованным листом от 0,8 до 1 мм толщиной, предварительно закрепив на стене лист базальтового теплоизоляционного картона от 3 до 5 мм в толщину.

ВАЖНО! На деревянных стенах установка колонок запрещена!

Колонку навешивают на стену, учитывая, что высота установки может быть произвольной, однако не перечить правилам установки воздухоотвода. От боковой панели колонки до стены должно быть не менее 15 см, а перед лицевой панелью колонки должно быть оставлено пространство не меньше чем на 60 см.

По месту установки колонки отмечают точки крепежа, затем просверлив их дрелью. Колонку крепят на саморезы.

Нормативы установки соединения колонки и системы подачи воды предусматривают использование металлических труб или гибких шлангов, внутренний диаметр которых равен не менее 13 мм. При этом длина шланга или трубы должна быть не более 2,5 м (аналогичные параметры должны быть соблюдены и при обустройстве подключения к системе газоснабжения).

Монтаж газового соединения с колонкой должен производиться только при установленном запорном кране.

Перед установкой дымоотвода проверяют тягу. В нормальных условиях она должна составлять примерно 1,96-29,40 Па (в зависимости от типа помещения).

Газоотводящая труба должна имеет не менее 110 мм в диаметре, при этом её длина не может превышать 2 м, но и не может быть меньше 300 мм. Уклон газоотводящей трубы должен быть не менее 2° вверх.

ВАЖНО! Самостоятельно осуществлять первый пуск воды по колонке также запрещено. Все работы, касающиеся тестирования системы, установки новой колонки или демонтажа старой должны производиться только квалифицированными представителями ГОРГАЗа

Схема установки колонки должна идти в комплекте с товаром

Там же приведены и советы производителя по установке данного прибора

Схема установки колонки должна идти в комплекте с товаром. Там же приведены и советы производителя по установке данного прибора.

Для установки колонок подходят только кухни и нежилые помещения, предназначенные для размещения данных отопительных приборов.

Однако в ванной комнате правила установки монтировать колонку запрещают, т.к. это помещение не соответствует основным требованиям (см. СНиП ГАЗОСНАБЖЕНИЕ).

В ранее действовавших нормативных документах установка колонок в ванных была разрешена. Но после смены законодательства может идти речь разве что о переносе колонки из ванной комнаты в кухню или любое другое нежилое помещение при необходимости заменить прибор новым.

Рисунок 4 — Схема установки газовой колонки

Требования к установке колонок также позволяют рассматривать каждый отдельный случай: например, в частном доме, не принадлежащем к типовым постройкам, может быть предусмотрен монтаж колонки в широком коридоре или помещении без окон, но имеющем выход, однако, к просторной комнате с форточкой.

Устройство централизованной системы отопления и принцип работы ее узлов в многоквартирном доме

Понятно, что для обеспечения теплом многоквартирного дома его нужно подключить к теплосети, идущей от котельной или ТЭЦ. Для этих целей в ведущих к зданию трубах устанавливают входные задвижки, от которых запитан один или два тепловых узла.

После задвижек, как правило, устанавливаются грязевики, предназначенные для осаждения образующихся в трубопроводе при длительном контакте с горячей водой окислов и солей металлов. К слову, эти устройства позволяют продлить срок безремонтной работы системы отопления.

Далее в домовом контуре расположены врезки горячего водоснабжения: одна на подаче, вторая на обратке. Как известно, центральное отопление функционирует на перегретой воде (температура теплоносителя с ТЭЦ составляет 130-150 0С, а чтобы жидкость не превращалась в пар, в системе создается давление 6-10 кгс). Поэтому в холодный период года ГВС подключается с обратки, где температура воды не превышает обычно 70 0С. В летний период, когда температура теплоносителя в теплосети относительно низкая, горячее водоснабжение подключается с подачи.

После задвижек ГВС находится самый главный узел системы – элеватор отопления, основное предназначение которого заключается в охлаждении перегретой (поступающей с ТЭЦ) воды до нормативных показателей, необходимых для подачи непосредственно к отопительным приборам многоквартирного дома.

Это устройство состоит из стального корпуса, в котором расположено сопло, из которого поступающая с теплоэнергоцентрали вода выходит с пониженным давлением и высокой скоростью. В результате этого создается разрежение, вызывающее подсос теплоносителя из обратки в элеватор, где и происходит смешивание воды, т.е. изменение ее температуры.

Рисунок 6 – Устройство элеватора отопления

За элеватором обычно расположены задвижки на отопление подъездов или многоквартирного дома в целом.

Далее центральное отопление предусматривает монтаж так называемых сбросов, представляющих собой вентили для перепускания или осушения системы. Иногда их соединяют с трубопроводом холодного водоснабжения с целью заполнения радиаторов водой в летний период.

В последние годы в соответствии с требованиями по обязательной установке приборов учета, на вводе в подъезды или дом устанавливаются теплосчетчики.

Рисунок 7 – Схема устройства теплового узла центральной системы отопления

Стояки и розливы централизованной системы отопления

Схема организации циркуляции воды в системе многоквартирного дома представляет собой, как правило, однотрубный вариант подачи теплоносителя с верхним или нижним розливом. При этом трубы подачи и обратки могут разводиться либо обе в подвале, либо подача на чердаке или техэтаже, а обратка в подвале.

Стояки, в свою очередь, бывают с:

попутным движением теплоносителя;
движением воды верху вниз;
встречным движением снизу вверх.

При использовании схемы с нижним розливом каждая пара стояков соединяется посредством перемычек, которая может располагаться либо в квартирах на последнем этаже, либо на чердаке. При этом в верхней точке перемычки обязательно должен быть смонтирован воздухоотводчик (воздушник).

Основным недостатком этого варианта является завоздушивание системы после каждого сброса воды, что требует стравления воздуха из каждой перемычки.

Рисунок 8 – Возможные схемы центральной системы отопления с нижним розливом

Система отопления с верхним розливом предусматривает установку на техэтаже многоэтажного дома расширительного бака с вентилем-воздухоотводчиком, а также отдельные вентили, позволяющие отсекать каждый стояк.

Правильный уклон при прокладке розлива обеспечивает при открытии воздушников полный слив воды из системы за очень короткое время. Но такой вариант имеет ряд особенностей, которые необходимо учитывать при проектировании.

Температура отопительных приборов уменьшается по мере движения теплоносителя вниз. Понятно, что на нижних этажах она будет значительно ниже, чем на верхних, что обычно компенсируется увеличением количества секций радиаторов или площади конвекторов.
Процесс запуска отопления довольно прост. Для этого требуется заполнить систему, открыть имеющиеся домовые задвижки и на короткое время воздушник на расширительном баке. После этого центральное отопление и вся система начинают функционировать в полной мере.
Сброс теплоносителя из конкретного стояка, наоборот, имеет некоторые сложности. Для этого требуется сначала найти и перекрыть нужный стояк на техэтаже многоэтажного дома, затем найти и отключить его вентиль в подвале, и только после этого можно будет открыть сбросник.

Рисунок 9 – Схема однотрубной системы отопления с верхним розливом

На каком основании отказывают

Исполнительная местная власть не всегда удовлетворяет заявки на переустройство квартир в отопительных системах. В судебной практике имеются обоснованные ответы на отказы в разбирательствах данной области.

Граждане обращаются в районные суды с исковыми заявлениями, в которых они жаловались на решения управлений по строительству и капитальному ремонту с отказом на переустройство и перепланировку квартир.

Жители не хотели быть подключенными к центральному отоплению, они считали более экономичным пользоваться автономным газовым котлом.

Причина отказа находится в конструкции домов, она не предусматривает подобное теплоснабжение. Схема строения показывает — нельзя отключить отдельную квартиру и полностью решить вопросы по техническому обеспечению отдельных мест в доме с общедомовыми коммуникациями, которые разработаны в проекте.

Запретом сохраняют тепловой баланс во всем жилом здании, так как переход на автономию одной квартиры снижает температуру в других примыкающих комнатах, нарушает гидравлические процессы в системе теплового снабжения.

Отключение от централизованного отопления

Перед монтажом системы индивидуально отопления, следует отключиться от имеющегося источника тепла. Тут многое зависит от того, в каком доме находится ваша квартира.

Если многоэтажка новая, то это не займет много времени и сил. К тому же современные многоквартирные дома с индивидуальным отоплением, установленным застройщиками сейчас не редкость. Ведь одной из главных целей современного строительства, является эффективное расходование энергоресурсов.

Но если дом, в котором находится ваша квартира не относится к этой категории, то расстраиваться не стоит. Ведь для отключения централизованного отопления в современном доме, достаточно перекрыть нужный вентиль и тепло к вам больше поступать не будет. Такая простота отключения, связана с наличием индивидуальной разводки теплоносителей. К тому же в каждой квартире установлен свой счетчик.

Потруднее будет отключиться от централизованного теплоснабжения в домах старой постройки, ведь подводка тепла там общая, и проходит по стояку из одной квартиры в другую. Если вы проживаете на средних этажах многоэтажки, то демонтировать приборы обогрева будет проблематично. А вот если вы живете по краям стояков, например, на последнем этаже, то это намного легче, хотя и займет некоторое время.

Справившись с отключением централизованного отопления, потребуется оформить необходимые документы о вводе квартиры в эксплуатацию, но уже с новой отопительной системой, после чего, сдать бумаги в нужную организацию.

Централизованные системы

Независимая и зависимая система

Независимая схема

Если система независима, то мощные котлы центрального отопления подают теплоноситель не прямо в контуры жилых или нежилых помещений, а сначала на тепловые пункты, где и происходит перераспределение. То есть, горячая вода с ТЭЦ или мощной котельной попадает на такие ТП по трубам большого диаметра, затем, в зависимости от потребности группы зданий, дома или подъезда, она распределяется по мощности напора теплоносителя. На таких ТП устанавливаются циркуляционные насосы, которые, в случае необходимости, могут увеличить мощность потока (например, для девятиэтажного здания).

Зависимая схема

В тех случаях, когда проект сделан по зависимой схеме, центральная система отопления подаёт горячую воду непосредственно на радиаторные контуры каждого жилого или нежилого помещения, без предварительного распределения мощности потока. Следует отметить, что циркуляционный насос при своей работе никак не влияет на температуру теплоносителя – с его помощью создаётся дополнительное давление, необходимое для верхних этажей многоэтажек.

Одноконтурная система

Однотрубная система

Такая схема применяется достаточно часто, но здесь есть существенные недостатки центрального отопления (однотрубного) из-за больших теплопотерь при транспортировке жидкости. Обычно их компенсируют повышенным давлением в системе, но, тем не менее, очень часто можно услышать жалобы от жильцов, проживающих в таких домах.

Однотрубная схема

Суть функционирования такой схемы заключается в следующем: горячая жидкость подаётся по трубе, к которой при помощи входного и выходного патрубка подключены радиаторы для центрального отопления. То есть, нагретая вода во время циркуляции по рёбрам прибора, остывает и опять попадает в центральную раздающую трубу.

Значит, температура жидкости для следующей батареи уже будет ниже и так далее. Без потерь обычно могут функционировать не более трёх-четырёх, может быть, пяти приборов.

Но в многоквартирных домах возникают проблемы и при таком количестве радиаторов на одну подающую трубу, и причина чаще всего кроется в плохой теплоизоляции помещений. Жильцы, вместо того, чтобы утеплить окна и двери, а возможно и стены, начинают своими руками увеличивать количество секций на радиаторах – в некоторых случаях их количество превышает 20 штук!

Теперь – простая арифметика – если в стояке пятиэтажного дома раньше было 5 батарей по 10 секций, под которые высчитывалась проектная мощность, то теперь их получается в два раза больше – здесь обычно получают достаточно тепла только первые два этажа (верхние или нижние – в зависимости от того, откуда начинается подача).

Перед радиатором врезан байпас

Для того чтобы снизить теплопотери в таких системах, перед радиаторами зачастую устанавливают байпасы, как вы это видите на фото вверху, только краны на них, как правило, не предусмотрены. Получается, что часть горячего потока может циркулировать с минимальными теплопотерями, если он целиком не попадает в секции батареи.

Но врезанный туда (в байпас) кран в закрытом положении позволяет перенаправить воду именно через радиатор, то есть, с максимальной потерей температуры.

Двухконтурная схема

Двухтрубная схема

Двухконтурная система отопления открытого или закрытого типа позволяет осуществлять подачу жидкости в непрерывном температурном режиме для всех этажей, хотя цена материалов и монтажа здесь несколько выше, чем у одноконтурной. Средства расходуются на трубы для центрального отопления.

Двухтрубный контур

В двухконтурной системе радиаторы центрального отопления не зависят друг от друга, так как они возвращают остывшую жидкость в трубу возврата и этот теплоноситель поступает назад, в пункт подогрева (ТЭЦ или котельную), не влияя на температуру других батарей. Подача горячей воды осуществляется тоже по одной трубе.

Виды радиаторов

Среди огромного разнообразия моделей перед потребителем возникает проблема, какие батареи отопления лучше выбрать для квартиры, а какие для частного дома.

Виды батарей можно сгруппировать по следующим признакам.

Материал изготовления;
Форма устройства и способ размещения.

Материал изготовления

Приборы отопления бывают:

чугунные;
стальные;
алюминиевые;
биметаллические;
медные;
пластиковые.

Чугунные

Секции первых чугунных батарей отопления ещё можно наблюдать в старых многоквартирных домах советского периода постройки. Внешний облик оставлял желать лучшего. Они были довольно громоздкими и никак не являлись украшением интерьеров квартир.

Современные приборы такого типа обладают стильным дизайном и высокой теплоотдачей. Благодаря структуре чугуна, радиатор может выдержать критический уровень давления до 30 атмосфер (А), что спасает его от мощного гидроудара и разрыва корпуса.

Лучше чугунные батареи для квартиры

Изделия из чугуна «терпимы» к качеству воды и выдерживают многолетнюю эксплуатацию с загрязненным теплоносителем. Благодаря конструкции, батареи можно собирать и разбирать, варьируя количество секций.

Стальные

В квартире можно порекомендовать установку стального радиатора. Они выгодно отличаются от своих чугунных «собратьев» лёгким весом.

Приборы рассчитаны на предельную температуру теплоносителя в 90 С. Стальные батареи бывают трубчатыми и панельными. И те и другие обладают высокой степенью теплоотдачи.

Они нагреваются почти в два раза быстрее, чем чугунные аналоги, но и остывают также быстро. По окончании отопительного сезона воду из стальных радиаторов не сливают. Делается это для того, чтобы от контакта с воздухом не смогла ржаветь внутренняя поверхность каналов изделий.

Панельные модели представляют собой не разборную конструкцию в то время, как в трубчатых изделиях можно производить замену секций или дополнять новыми.

Алюминиевые

Алюминиевые отопительные приборы для квартир часто являются бюджетным вариантом. Батарея, изготовленная методом экструзии, ремонту не подлежит. Используя технологию выдавливания расплавленного металла в форму, получают цельный прибор с проточными каналами.

К недостаткам следует отнести дороговизну изделий и сложность подсоединения к стальным трубам только через специальные муфты по наружной стороне. Алюминиевые обогреватели капризны по отношению к теплоносителю централизованного отопления. Их каналы могут быстро быть забиты отложениями неочищенной горячей воды.

Биметаллические

Батарея изготовлена из двух металлов – стали и алюминия. Основой радиатора является горизонтальные вводные и выводные стальные трубки с поперечными трубчатыми каналами, окружённые конверторными алюминиевыми пластинами.

Биметаллическая конструкция совмещает в себе лучшие теплотехнические свойства двух металлов. Сталь, нагреваясь от теплоносителя, передаёт тепло алюминиевым пластинам. Те намного быстрее стального корпуса отдают тепловую энергию в воздушное пространство квартиры.

Медные

Медь – это превосходный проводник тепла, с которым не сравнится ни один металл. Медный теплообменник является идеальным прибором для обогрева помещений. Наряду с великолепным внешним видом радиатор служит, как минимум 25 – 30 лет.

Поверхность металла практически не имеет адгезии, благодаря чему в его трубках даже грязная горячая вода не оставляет никаких отложений. Медь абсолютно индифферентна к коррозионным процессам, выдерживает давление в трубах до 36 атмосфер и температуру свыше 100 С. Единственный и существенный недостаток – это высокая стоимость медных изделий.

Пластиковые

Пластиковые радиаторы – сегодняшняя новинка на рынке теплотехники. В техническом отношении новые изделия ещё значительно отстают от своих аналогов из других материалов.

Несмотря на это, из-за своих преимуществ за пластиковыми приборами обогрева ожидается большое будущее. Пластиковые изделия на несколько порядков дешевле батарей из других материалов. Их легко соединять с пластиковыми трубами. Материал может быть любого цвета, что даёт возможность придать интерьеру помещения необычайно красивый колорит.

Форма устройства и способ размещения

По форме устройства радиаторы делятся на панельные и трубчатые изделия (см. выше главу «Стальные»).

Что касается способа размещения, то напольные приборы опираются на ножки, а настенные модели крепятся к вертикальным ограждениям.

Напольные радиаторы

Варианты подключения теплого водяного пола в квартире

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

Самый простой и менее надежный способ подключения

Прямое соединение с использованием балансировочного клапана на байпасе. В этом случае существует возможность снизить температуру горячей воды, которая подается в контур. Для монтажа системы лучше применить трубы, диаметр которых составляет 16 мм, а длина контура не более 70 метров

Кроме того, повышенное внимание следует обратить и на выбор циркуляционного насоса. Он должен перекачивать до 5-10 л в секунду, а напор должен составлять 1-2 м

Ручная регулировка с помощью балансировочного клапана

С подключением трехходового клапана. Если подключить теплый пол от центрального отопления таким способом, можно значительно снизить тепловой расход контуров. Термостат, который располагается на клапане, дает возможность автоматически поддерживать установленную температуру. Если в системе будет присутствовать еще и двухходовой клапан, то можно добиться того, что при сильном снижении температуры теплоносителя в батарее, он не будет поступать в конструкцию теплого пола.

Схема с регулированием температуры с помощью трехходового клапана

С запорным и двумя трехходовыми клапанами. Этот способ считается более современным, так как позволяет отрегулировать температуру теплоносителя в контурах при помощи «обратки». Двухходовой клапан при этом необходим для избегания ситуации, при которой циркуляционный насос будет работать вхолостую. Это приведет к тому, что он может быстро выйти из строя из-за перегрева. Кроме того, система будет «съедать» больше электроэнергии.

Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

С выносным датчиком. Эта схема больше всего похожа на предыдущую конструкцию. Главным ее отличием является присутствие выносного датчика. Если произойдет значительное превышение заданного температурного значения, система закроет подачу горячего теплоносителя в контур. Если же вода в конструкции будет слишком охлаждена, то датчик снова откроет клапан, через который система снова наполнится горячей жидкостью. Такая схема подсоединения даст возможность избежать чрезмерного охлаждения радиаторов. Кроме того, существуют системы, на которые установлено несколько датчиков.

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
«Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

В каком помещении следует устанавливать

Площадь не менее 4 квадратных метров, иметь входную дверь, ширина которой составляет более 80 сантиметров и окно.
В зависимости от модели, может потребоваться наличие в комнате принудительной системы вентиляции.
Стена, на которую будет крепиться котел, должна быть изготовлена из негорючего материала. Если подобной стены нет, следует разместить между стеной и котлом покрытие из огнеустойчивого материала.
Если поблизости имеются другие отопительные или газовые приборы, расстояние до них должно составлять не менее 30 сантиметров.

Все перечисленные выше требования, являются обязательными. Их нужно соблюдать в полном объеме для недопущения негативных последствий.

Какое отопление для многоквартирного дома лучше: центральное водяное или газовое
