Назначение и методы переключения байпас в стабилизаторах напряжения

Причины использования Байпаса

Многие люди не совсем понимают главные цели существующего механизма действия, и при включении функции байпас на режим обхода сети питания, поэтому чаще всего покупатели забывают про наличие этой функции, и не применяют ее на практике. Основными причинами применения полезной функцией являются:

1. Точно известно, что на данный момент суммарная мощность на входе подключенных нагрузок выше номинальной мощности стабилизатора (при подключении сварочника).
2. Если точно известно, что в определенное время нет просадок напряжения, то можно включить эту функцию, а отключать ее только вечером и утром. Это дает возможность уменьшить эксплуатационный износ стабилизатора, и продлить срок его службы.
3. Часто используется в случаях, когда нужно выполнить профилактическое обслуживание.
4. Такой режим байпас целесообразно включать, если вас долгое время не будет дома, так как нет необходимости в стабилизации питания.
5. При большой просадке напряжения.
6. При производстве строительных работ, при наличии сильной запыленности.
7. Для снижения износа прибора.

Схемы подключения

Необходимо выделить группу бытовых приборов, которым действительно нужно стабильное напряжение. В эту группу входят телевизор, компьютер, холодильник, радиотелефоны. А вот те приборы, в которых установлены ТЭНы, стабильного напряжения не требуется.

Самая простая схема подключения такова – от счетчика кабель тянется на УЗО или дифференциальные автоматы, далее устанавливается стабилизатор, от него уже провода тянутся к автоматическим выключателям, которые распределяют ток по группам. Подключение стабилизатора производится к тому автомату или автоматам, которые отключают группу, так сказать, «нежных» бытовых приборов.

Схема подключения стабилизаторов напряжения

Что касается трехфазной сети, то здесь можно установить или трехфазный стабилизатор, или три однофазных. Схема подключения у всех идентичная

Единственное, на что необходимо обратить внимание, это равномерное распределение нагрузки на все три фазы. Если разобраться со всеми схемами, то подключить стабилизатор своими руками будет несложно

Что такое байпас в электрике

байпас (англ. bypass — обход) — функция в электронном устройстве (обработки сигнала, стабилизации напряжения и др.), позволяющая выполнить коммутацию входного сигнала непосредственно на выход, минуя все функциональные блоки. В устройствах обработки звука функция байпас позволяет человеку включать или выключать тот или иной блок из цепи обработки, а также сравнивать степень воздействия эффекта на входной сигнал, поочередно переключая выход между обработанным и необработанным сигналом. В различного рода реле (термореле, фотореле, реле времени и др.) позволяет коммутировать цепь питания исполняющего устройства независимо от состояния ключа реле, что может быть полезным при выходе компонентов управляющей схемы и/или целых блоков из строя.

Само слово байпас не принадлежит русскому языку и для удобства (нет однозначного дословного перевода) употребляется пользователями соответствующих устройств, где эта функция в подавляющем большинстве случаев обозначена словом bypass.

Варианты исполнения

• механический способ — с помощью переключателей, кнопок, тумблеров, реле, когда сигнал непосредственно по проводнику поступает с входа на выход;
• электронный способ — с помощью электронных ключей (транзисторных, ламповых и др.), которые могут управляться как человеком с помощью механических переключателей, так и программно с помощью автоматизированных устройств управления.

Механический способ реализации байпаса обеспечивает абсолютное невмешательство электроники во входной сигнал и является более надежным, так как не содержит в себе активных элементов, способных выйти из строя от нестабильности параметров работы (напряжение, температура), однако электронный байпас избавляет от такого негативного явления, как дребезг контактов.

байпас автоматический — (статический или электронный) активизируется, когда какой-либо узел сбоит или специально выключается из-за перегрузки или других аварийных ситуаций, для поддержания напряжения на защищаемой нагрузке. Применяется в стабилизаторах напряжения и источниках бесперебойного питания.

байпас ручной (или механический) — это управляемый пользователем переключатель (рубильник) который может быть использован при неисправности оборудования или при выполнении диагностических или сервисных работ. Ниже представлена схема электрическая байпаса.

Например на стойке 9-36 с БП коммутируются трехфазные стабилизаторы напряжения lider до 36 кВа.

Если нужно выбрать блок бесперебойного питания, который бы отвечал требованиям повышенной надежности, особое внимание нужно обратить на байпас. Байпас (bypass) – это механизм обходного пути, он является обязательной частью любого источника бесперебойного питания высокой или средней мощности

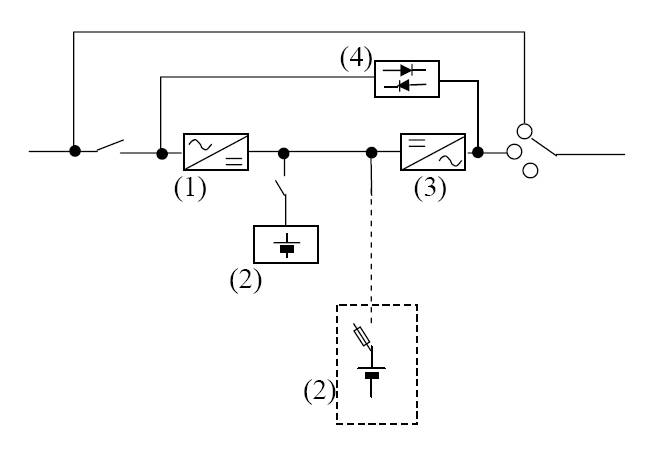

Этот механизм состоит из двух основных частей – электронного байпаса (статического) и механического (ручного) байпаса. Такая электронно-механическая конструкция позволяет переводить нагрузку с инвертора ИБП на байпас и обратно без изменения характера напряжения. Байпас является связующим звеном между входом и выходом ИБП и позволяет осуществлять эту связь в обход механизма резервирования питания.

Благодаря байпасу осуществляются следующие функции:

Включение и выключение источника бесперебойного питания для проведения ремонтных работ без прекращения энергоснабжения приемников;

При возникновении коротких замыканий или перегрузок в инверторе, нагрузку можно перевести с инвертора на байпас;

Если качество электроэнергии в сети нормальное, нагрузку можно переводить с инвертора на байпас для экономии электроэнергии.

Во многих населённых пунктах качество электроэнергии оставляет желать лучшего. Напряжение в сети изменчиво или вовсе скачет, это затрудняет или делает невозможным работу многих электрических приборов. В таких условиях идеальным выбором будет использование стабилизатора напряжения. Но, иногда складываются условия, при которых требуется исключить прибор из цепи электроснабжения. В этом потребителям помогает полезная функция Bypass.

Байпас для питания электродвигателей

В отличие от стабилизаторов, частотные преобразователи модифицируют, как это следует из названия, частоту электрического тока. Регулировка этого параметра, плавно изменяет частоту вращения электродвигателя. Работа двигателя в обход частотного преобразователя, возможна в части технологических процессов, для их завершения.

Устройства плавного пуска предотвращают преждевременный износ электродвигателей, работающих в режиме пуск/стоп, снижают отрицательное влияние высоких пусковых токов. После запуска двигателя, необходимость в работе УПП отпадает, электромотор переводится на прямое электропитание от сети. Эту задачу выполняет байпас, являющийся частью устройства плавного пуска.

Статья по теме: Пэчворк подушки: лоскутная техника, схемы для шитья, фото, стиль пэчворк своими руками, идеи наволочки, декоративные диванные подушки, видео

Особенности работы

Принцип работы очень прост, однако на практике это сопровождается особенностями. В первую очередь следует отметить, что для выравнивания тока происходит подключение определенного количества обмоток. Оно является последовательным.

В результате ток регулируется ступенчато.

Это означает то, что при подключении одной обмотки, выходные вольты увеличиваются или уменьшаются на определенную величину. Однако их уровень еще не соответствует норме. Далее срабатывают реле еще на нескольких обмотках и выходные вольты соответствуют требуемой величине.

Как работает релейный стабилизатор

Такое последовательное срабатывание является причиной появления дополнительных скачков на выходе из стабилизатора.

Здесь стоит сказать и том, что большинство таких стабилизаторов имеет трансформаторы с четырьмя обмотками. Подключение одной из них приводит к увеличению или уменьшению величины напряжения на выходе на 20-25 вольт.

Так, если количество вольт на входе было равным цифре 191, то произойдет подключение обмотки, благодаря работе которой на выходе будет 229 вольт. Выходные вольты не являются равными цифре 220 потому, что уровень погрешности релейных стабилизаторов в среднем равняется 8-ми процентам.

Далее при росте входных вольт параллельно будут расти и выходные. Рост выходных вольт прекратится тогда, когда на входе будет 200 вольт. В это время сработает реле, которое подключит другую обмотку и предыдущие 237 вольт падают до цифры 218.

Если количество вольт на входе поднимется до 210-ти, то снова сработает реле и подключится иная обмотка. На выходе уже будет 230 вольт. По сути дела релейный стабилизатор напряжения однофазный переключает обмотки достаточно быстро и эти импульсные скачки не является очень заметными.

Их заметность возрастает с ростом величины скачков входного тока. Во время таких ситуаций можно заметить, как мигают лампы накаливания, и как изменяется уровень освещенности комнаты или помещения.

Конечно, такая особенность работы этого стабилизатора может стать причиной выхода из строя высокоточного оборудования. Собственно из-за этой особенности релейные устройства не могут использоваться во всех сферах.

Полезный совет: при покупке и проверке релейных стабилизаторов следует обращать внимание на дисплей, на котором отмечается выходное количество вольт

Цифровое табло стабилизатора

Анализируя принцип работы стабилизатора напряжения, который является релейным, становится понятно, что постоянная подача им 220-ти вольт на выходе является практически невозможной. Если во время проверки дисплей постоянно показывает выходное число вольт, равное 220, то следует задуматься над качеством этого прибора и добросовестностью производителя.

Очень часто недобросовестные производители размещаются светодиоды таким образом, что они образуют вышеупомянутую цифру. Следует знать, что для релейных приборов нормой является выдача от 203-х до 237-ми вольт.

Хочется отметить еще на одном факте. Стабилизатор напряжения, тип которого является релейным, может характеризоваться таким уровнем точности, который равняется не вышеупомянутым восьми процентам, а пяти.

В этом случае он имеет большее количество обмоток. В общем, их может быть до девяти.

Здесь четко проявляется зависимость: чем больше ступеней переключения (т.е. обмоток), тем более точным, а также более дорогим является стабилизатор. Однако с ростом точности стабилизации падает скорость реакции на скачки тока в сети.

То есть, когда точность характеризуется 8 процентами, то стабилизатор может добавить/вычесть 250 вольт в секунду. При точности в 5 процентов скорость работы равняется 180-ти В/сек.

В среднем для стабилизации тока этот прибор релейного типа тратит до 0,15 сек., хотя производители отмечают о меньшем промежутке времени. Стабилизаторы напряжения для дома релейные могут прекращать подачу выходного тока.

Это происходит тогда, когда число вольт на входе является минимально допустимым или меньше этого уровня и наоборот. После того, как оно возвращается в допустимые пределы, происходит автоматическое включение.

Однако ток на выходе появляется только через 6 секунд. Причиной такого поведения стабилизатора являются опасные переходные процессы.

Разновидности стабилизаторов

Из всей палитры разнообразных конструкций СН можно выделить следующие приборы.

Стабилизаторы постоянного напряжения

Линейный стабилизатор

Устройство есть не что иное, как делитель напряжения. СН – это микросхема с тремя выводами. Две боковые клеммы предназначены для входного/выходного тока, средний контакт служит для заземления. Регуляция напряжения происходит путём изменения величины сопротивления одного из плеч делителя. Величина сопротивления выдерживается на постоянно заданном уровне напряжения на выходе микросхемы.

Надо отметить! При большом соотношении входных и выходных напряжений КПД устройств довольно низок. Из-за этого большая часть мощности входного тока рассеивается в виде тепла. Поэтому микросхему помещают на радиатор, который будет поглощать и рассеивать излишнюю тепловую энергию.

Параллельный параметрический стабилизатор на стабилитроне

Один из типов линейных СН – это регулирующее устройство, включённое параллельно нагрузке. В этой схеме применяют полупроводниковый стабилитрон.

Обратите внимание! Стабилитрон (диод Зенера) функционирует по принципу обратного смещения в режиме пробоя. Ток, проходящий через радиодеталь, резко увеличивается, дифференциальное сопротивление резко падает. Из-за этого во время пробоя напряжение в стабилитроне выдерживается на одном уровне с высокой точностью

Из-за этого во время пробоя напряжение в стабилитроне выдерживается на одном уровне с высокой точностью.

Стабилитроны с интегральной структурой ценятся, как самые стабильные и точные поставщики опорного напряжения. СН с высокой дифференциальной величиной сопротивления применяют на участке ВАХ (вольт-амперная характеристика) в диапазоне рабочих токов.

Последовательный стабилизатор на биполярном транзисторе

Как работает компенсационный стабилизатор, можно понять из схемы ниже.

Входное напряжение стабилитрона Uz равно показателю базы транзистора. Напряжение на выходе Uout будет означает разницу:

Uout = Uz – Ube,

где Ube – напряжение между эмиттером и базой.

В устройстве отсутствует контур авторегулирования. Схема последовательного стабилизатора повторяет параллельный параметрический СН, только подсоединённый к входу повторителя эмиттера. Такие радиодетали используют в платах с низкими токами нагрузки, измеряемыми в единицах мкА.

Последовательный компенсационный стабилизатор с применением операционного усилителя

Выходной показатель напряжения в таких стабилизаторах соразмеряется с величиной опорного напряжения. Их разница обрабатывается операционным усилителем рассогласования.

Несмотря на давность использования такого вида стабилизаторов (около 50 лет), эксплуатация их до сих пор актуальна. Примером может служить СН в интегральном виде – микросхема КР142ЕН22А.

Импульсный стабилизатор

Внешняя энергия попадает серией коротких импульсов в накопитель (дроссель или конденсатор). Накопленная энергия затем подаётся в нагрузку. Применение накопителя даёт возможность влиять на величину выходного напряжения по отношению к входному показателю.

Импульсный СН отличается от линейного аналога более высоким КПД. Также он может быть как понижающим, так и повышающим стабилизатором.

Стабилизаторы переменного напряжения

Такие устройства разделяют на две группы.

Феррорезонансные стабилизаторы

ФС применялись в основном для ламповых телевизоров прошлого века. Конструкция приборов строилась на базе двух дросселей. Один был с ненасыщаемым сердечником, вторая катушка выступала в роли конденсатора.

Определённый подбор характеристик катушек (дросселей) позволяет стабилизировать напряжение при резких изменениях входного показателя. Недостатком феррорезонансного стабилизатора считается высокая чувствительность к колебаниям частоты напряжения сетевого тока.

Современные стабилизаторы

Радиотехническая промышленность выпускает несколько типов стабилизаторов:

• электромеханические (автотрансформаторы);
• феррорезонансные;
• электродинамические;
• электронные.

Электронные СН, в свою очередь, подразделяются на ступенчатые симисторные, тиристорные, релейные, а также плавные компенсационные и комбинированные.

Дополнительная информация. Различные модели СН предназначены как для однофазной сети (220 в), так и для трёхфазного тока (400 в). Их мощность варьируется от нескольких ватт до мегаватт.

Зачем нужен bypass?

Когда нужно запитать всю нагрузку минуя стабилизатор, байпас избавляет пользователя от необходимости возиться с клеммами и проводами. Достаточно просто щелкнуть переключателем и вот уже напряжение пошло в обход стабилизатора, как будто его и нет вовсе.

Ситуации, когда целесообразно задействовать режим «bypass» могут быть самыми различными. Например,

• подключение в сеть приборов, суммарная мощность которых выходную мощность стабилизатора напряжения. Байпас позволит избежать перегрузки и аварийного отключения;
• если в питающей сети происходит понижение напряжения, ниже рабочего диапазона стабилизатора и это приводит к отключению всей нагрузки. В некоторых случаях, пониженное напряжение питания лучше полного отключения, поэтому наличие байпаса будет как нельзя кстати;
• в определенный период времени, например ночью, напряжение в сети стабильно и в стабилизаторе нет необходимости;
• в случае, когда напряжение питания, наоборот, слишком нестабильно и его колебания выходят за пределы рабочего диапазона стабилизатора (например, при питании от простенького дизельного генератора);
• требуется провести техническое обслуживание самого стабилизатора;
• в случае если жилой дом надолго покидают его хозяева и ради соблюдения пожарной безопасности оставляют включенными минимально необходимое количество техники (а стабилизатор отключают);
• в случае возникновения каких-либо экстренных или нештатных ситуаций, когда нужно быстро исключить стабилизатор из электрической цепи.

Разновидности

Байпас может быть механическим или электронным, внутренним или внешним, а также одно- или многофазным.

По способу коммутации различают механический или электронный байпас.

Механический (ручной) байпас

Приводится в действие непосредственно самим потребителем с помощью ручек, кнопок, тумблеров и других подобных приспособлений.

Механический характерен для внешнего однофазного байпаса, который используется в бытовых и универсальных стабилизаторах напряжения, где потребитель страхуется от аварийных ситуаций и предусматривает качественный уход за устройством.

Внешний однофазный байпас применяется в приборах мощностью от 3 кВА, там устройство подключается к сети с помощью клеммного соединения и, в случае аварийной ситуации, нет возможности просто взять и вытащить вилку из розетки.

На менее мощных стабилизаторах иногда просто делают дополнительные розетки в обход стабилизатора. Именно такой байпас реализован в модели IEK Simple мощностью 0.35 кВА:

Ручной (или механический) bypass включается только после предварительного отключения стабилизатора. На корпусе стабилизатора выключатели питания и байпаса обычно расположены рядом друг с другом, как бы намекая, что они взаимосвязаны.

Ручное отключение байпаса производится в обратной последовательности: сначала выключается собственно байпас и только после этого включается питания стабилизатора. Т.е. нагрузка при этом тоже на какое-то время оказывается обесточенной.

Электронный байпас

Работает на реле или полупроводниковых ключах, которые могут переключаться автоматически по заданному алгоритму (например, в случае нештатной работы стабилизатора) или управляться дистанционно с помощью органов управления на панели стабилизатора (нажали на кнопочку и байпас включился).

Применение электронного байпаса имеет следующие плюсы:

• по объективным причинам отсутствует человеческий фактор, контролирующий работу электрооборудования;
• мгновенная реакция на изменение характеристик питающего напряжения и/или нагрузки;
• быстрая активация аварийного режима работы в случае возникновения каких-либо нештатных ситуаций.

В случае срабатывания автоматического байпаса из-за критических параметров в работе стабилизатора, устройство начнет передавать нагрузку к потребителям непосредственно от сети. При возвращении параметров к нормальным значениям режим автоматически отключается.

По расположению относительно самого стабилизатора, байпас может быть внутренним (т.е. встроенным в сам стабилизатор) или внешним.

Внутренний (встроенный) байпас

Внутренний байпас — это схема обхода, которая реализована прямо в корпусе стабилизатора. Наружу выведен только переключатель байпаса.

Бытовые стабилизаторы далеко не всегда имеют встроенный байпас, поэтому при выборе прибора обращайте внимание на этот момент. В принципе, байпас для бытового стабилизатора — вещь удобная, но не обязательная

Однако, если планируется работа стабилизатора на режимах, близких к критичным, то функция байпаса может пригодиться.

Внешний байпас

Внешний — это когда цепь обхода собрана вокруг стабилизатора. Абсолютно любой стабилизатор (независимо от его мощности или количества фаз) можно снабдить внешним байпасом. Поэтому, если для ваших целей необходим байпас, а он не предусмотрен схемой стабилизатора, смело подключайте внешний байпас.

Схема внешнего однофазного байпаса

Вообще, схема, реализующая байпас, должна решить всего одну задачу: отключить фазные проводники от входа и выхода стабилизатора и замкнуть их напрямую. Нулевые проводники можно не трогать. Для этого идеально подходят трехполюсные кулачковые переключатели серии 4G (схема 56, на два положения).

Вот, например, схема байпаса для стабилизатора с использованием переключателя OptiSwitch 4G25-56-U-R114 (подойдет для мощности до 4 кВт):

Для более мощного стабилизатора, придется купить более мощный переключатель. Сама схема остается без изменений. Такие переключатели выпускают на токи от 10 до 100А, этого более чем достаточно для бытовых нужд. Естественно, чем больше у переключателя коммутационная мощность, тем он дороже. Например, для схемы байпаса к стабилизатору на 2.5 кВт подойдет переключатель 4G16-56 (16А, 1800 руб), а для стабилизатора на 10 кВт придется раскошелиться на 4G63/100-56 (100А, 10800 руб).

Все разновидности кулачковых переключателей серии 4G приведены в этом документе (pdf-файл, 12 Мб).

Схема внешнего трехфазного байпаса

Следует отметить, что для трехфазных моделей, потребуется коммутация не только всех трех фаз, но и нейтрали. Ну и, соответственно, схема байпаса для трехфазного стабилизатора разрастается в четыре раза.

Байпас: тру или не тру?

11 апреля 2011 | Максим Иванов

“А эта педаль с true bypass’ом?” Такой вопрос очень часто задают гитаристы в музыкальных магазинах и на форумах. Однако в реальности лишь очень немногие понимают суть предмета

Несомненно, важность true bypass’а на сегодняшний день была раздута до гигантских слоноподобных размеров. Уже по умолчанию считается, что этот маленький нюанс в вашей педали улучшит ваш звук (в отличие от педалей с буфером, которые, как будто, пожирают ваш тон)

В общем, пришла пора развеять пару мифов.

Можно по-разному, витиевато объяснять суть всех баталий на тему предмета, но мы будем прямолинейны. Считается что для лучшего звука, для полной его сохранности все педали должны иметь true bypass. В этом, разумеется, есть доля правды. Так ваш сигнал не приукрашивается дополнительными схемами в цеп, а сигнал гитары идёт мимо всех эффектов в усилитель. Некоторые педали, такие как оригинальная MXR Phase 90 и винтажные квакушки известны тем, что добавляют некоторые специфические особенности в звук гитары, при этом они и не буферные и не true bypass.

Самая простая вещь, которую легко заметить — это изменения в звучании высоких частот. Поэтому некоторые музыканты предпочитают модифицировать стоковые версии педалей. Я думаю, что повальное увлечение модами и в целом довольно низкое качество среднестатистических педалей и явились причиной преувеличенного значения true bypass.

Этому мифу быстро приходит конец, когда речь идёт о длинных гитарных проводах в условиях нормальных концертов с более-менее большой сценой. Не будем вдаваться в объяснения ёмкости кабеля и согласования низких и высоких сопротивлений. В любом случае ваш сигнал будет изменяться по ходу движения. И это как раз и есть главная причина почему стоит использовать педали с буфером.

Это решение используют всемирно известные компании Boss, TC Electronic и EHX. И не просто так. Применяя буфер на входе и выходе (последовательность электронных компонентов типа транзисторов) вы имеете возможность получать полноценное звучание ваших звукоснимателей без урезания частот. Срез верхов, как раз, следствие дополнительной нагрузки на звукосниматели.

Буферы выпускаются также в виде отдельных педалей, например MI Audio Boost N’ Buff, они позволяют играть с длинным кабелем на сцене и не бояться что звук что-то потеряет от этого. Так почему же не все пользуются такими педалями, спросите вы? Простыми словами — не все понимают разницу в качественных буферах.

Качество компонентов в буфере сказывается на сигнале, проходящем через него, в том числе в состоянии когда ваши педали выключены, а особенно, когда у вас длинная цепь и много примочек. Грубо говоря, вы просто вешаете на свой кабель кучу непонятных электронных компонентов. В случае с дешевым тюнером, к примеру, он с большой вероятностью сожрёт ваши верха. Это довольно просто определить — попробуйте поиграть с ним и без него.

Известный гуру педалбордов и рэковой коммутации Pete Cornish не пользуется тру байпасом ни в одной из своих систем

Это самый лучший пример того, как важно уметь делать качественные буферы. Работами Пита пользуются такие музыканты как David Gilmour, Jimmy Page, Andy Summers, John Mayer и другие

А эти люди могут позволить себе лучший в мире звук.

Ребята из EMMA Electronics так и пишут на своих педалях — untrue bypass. Решает в конце концов слух, а не всякие там надписи.

В общем, если вы ищете свой звук, хотите добиться максимальных результатов, смотрите на цены и слушайте сами. Для всего есть своё объяснение и у всего есть своя стоимость. Также нужно понимать, где вы будете играть со своими педалями. Если это просто дом, у вас короткий кабель и никаких наводок, true bypass — то что надо. Можно побыть пуристом. Если вы играете концерты, вы не представляете насколько пару педалей BOSS звучат лучше и прозрачнее, чем здоровенный педалборд с дорогими педалями. Всё надо попробовать и во всём стоит разобраться.

Плюс, давно существуют системы коммутации педалей и true bypass looper’ы, которые помогают выкидывать из вашей цепи откровенно гадящие звук педали. В этом случае я всеми руками за их использование. В остальных — меньше фанатизма и больше игры.

На сегодняшний день технологии ушли далеко вперед и качество гитарных эффектов в среднем гораздо выше чем в 80х. Так что нет смысла бороться с ветряными мельницами прошлого. Экспериментируйте с вашими педалями, пробуйте добавлять и убирать их из цепи, пробуйте менять ваши провода, пробуйте подключать кабель с разных сторон — разница есть! Но в конце концов не забывайте о самом главном, ради чего высё это затеяно — о вашей музыке, которую должны услышать люди.

Дополнительные функции стабилизаторов напряжения

Кроме основной функции стабилизаторов напряжения – стабилизации, есть также такой минимальный набор функций и параметров:

1. Анализ выходного напряжения. Стабилизатор должен быть оснащен информационным (цифровым или стрелочным) табло которое показывает выходное напряжение. Если на стабилизаторе есть функция анализа входного напряжения, это будет дополнительной полезной информацией.
2. На больших номиналах ( чаще от 3000 ВА) устанавливается функция «Bypass» – функция в электронном устройстве (обработки сигнала, стабилизации напряжения и др.), позволяющая выполнить коммутацию входного сигнала непосредственно на выход, минуя все функциональные блоки. То есть возможность включать сеть в обход стабилизатора напряжения. Если напряжение нормализовалось или Вам не нужен сейчас стабилизатор – нажали рычажок вверх и напряжение пошло минуя блоков стабилизации.
3. Виды крепления стабилизаторов напряжения Существуют два типа крепления стабилизаторов напряжения – напольное и настенное исполнение. Напольное исполнение подразумевает, что стабилизатор находится на полу, полке. Такое расположение не всегда удобно, потому как особенно крупные номиналы не полке не разместишь из-за своего веса, а на полу они занимают достаточно большие площади. При навесном исполнении стабилизаторы делают более плоскими, для удобства клиентов. В принципе они могут использоваться и в напольном исполнении, только часто информационная часть табло оказывается в таком случае “вверх ногами” к пользователю.
4. Во многих моделях на рынке стабилизаторов напряжения используется кнопка задержки. Это сделано, для того, чтобы если пропадет напряжение в сети или временно выйдет за рамки рабочего диапазона, то оборудование до следующего включения придет за это время задержки в положение покоя. Во многих стабилизаторах кнопка задержки предлагается в нескольких диапазонах -6, 90, 120 сек. В более современных моделях задержка уже стала автоматическая и когда она включается, то показывает потребителю на табло время включения стабилизатора в в виде обратного отсчета.

Что означает «байпас» в стабилизаторе напряжения?

Во многих населённых пунктах качество электроэнергии оставляет желать лучшего. Напряжение в сети изменчиво или вовсе скачет, это затрудняет или делает невозможным работу многих электрических приборов. В таких условиях идеальным выбором будет использование стабилизатора напряжения. Но, иногда складываются условия, при которых требуется исключить прибор из цепи электроснабжения. В этом потребителям помогает полезная функция Bypass.

Основное назначение стабилизатора – позволить потребителю не беспокоиться о безопасности своих электрических приборов. Современные устройства делают это автоматически и различаются только способами нормализации электрической энергии.

По сути, это преобразователи, позволяющие получить стабильное электроснабжение, не зависящее от колебаний входящего напряжения и изменений нагрузки. Колебания напряжения в сети вызываются многими причинами. Проявляются как:

• Завышенное напряжение;
• Пониженное;
• Скачки, независимые от нагрузки;
• Скачки, в зависимости от нагрузки у потребителя.

Во всех случаях стабилизатор обязан обеспечить электроснабжение, соответствующее норме.

Основным принципом действия стабилизаторов любого типа, является отслеживание величины входящего напряжения и корректировка его различными способами до необходимого уровня. Как только на клеммы стабилизатора поступает напряжение, происходит его сравнение с заданной величиной. Для бытовой сети, это 220 вольт.

В следующий момент устройство понимает, в какую сторону необходима корректировка. Затем, различными способами, происходит нормализация параметров. Такой цикл занимает миллисекунды и осуществляется постоянно. Скорость срабатывания прибора обеспечивает стабильность подающейся потребителю электроэнергии.

Но, периодически возникают условия, когда необходимо подать энергию напрямую из внешней сети. В этих случаях на помощь приходит особый режим работы — Bypass.

Щит UPS имеет два режима работы:

1. Нормальный режим — питание подается на ИБП, а с него распределяется по нагрузкам. При этом режиме байпас выключен.
2. Режим внешнего байпаса — питание подается напрямую потребителям, ИБП исключен из сети.

В целях визуализации текущего режима работы щита ИБП может применяться световая индикация на передней панели щита.

При переключении режимов работы простейших ЩИБП следует соблюдать определенный Производителем алгоритм действий, поскольку при его нарушении возможна подача встречного напряжения на выход ИБП, что чревато его выходом из строя и дорогостоящим последующим ремонтом.

Для исключения даже возможности подобных ситуаций применяются схемы, позволяющие полностью автоматизировать алгоритм переключения, что гарантирует соблюдение правильной этапности переключения режимов работы щита ИБП.

Управление автоматизированными ЩИБП осуществляется с помощью кнопочных постов на лицевой панели щита.

В таких условиях идеальным выбором будет использование стабилизатора напряжения. Но, иногда складываются условия, при которых требуется исключить прибор из цепи электроснабжения.

В этом потребителям помогает полезная функция Bypass.

Методы переключения в режим Байпас

Механический способ

При таком способе подключения байпаса имеется ввиду применение рубильников, реле, переключателей, тумблеов и кнопок с помощью которых меняется схема поступления электрической энергии: в обход или по функциональным блокам. При механическом методе использования функции Байпаса влияние электричества нет.

Электронный способ

В этом случае стабилизатор переходит в обходной режим автоматически. Например, при неисправностях одного узла прибора, либо при токовых перегрузках. Коммутация байпаса осуществляется с помощью полупроводниковых ключей.

Кроме выше рассмотренных методов коммутации функции Байпаса, устройство с этой функцией имеет конструктивные отличия:

• Внешний Байпас – добавлены вспомогательные блоки.
• Внутренний Байпас – блоки этой функции встроены в корпус стабилизатора.

ECO-режим ИБП

Кроме данного функционала, во всех ИБП «Штиль» доступен режим ECO, позволяющий экономить электроэнергию в условиях нормального электроснабжения. Он самостоятельно активируется через байпас при нормальном входном напряжении. В ECO-режиме входное напряжение проходит через фильтр сетевых помех и по цепи байпас подаётся напрямую на выход, минуя выпрямитель и инвертор.

При выходе значения сетевого напряжения за установленный диапазон, который настраивается пользователем в меню ИБП (значение можно менять от ±5% до ±25% от номинального значения 220/230 В), устройство автоматически переходит в режим работы «от сети» и моментально начинает стабилизировать входное напряжение.

Обратите внимание!

В режиме «ECO» или «байпас» КПД источников бесперебойного питания составляет 99%.
