Как работает объемный датчик и способы установки в помещении

Плюсы и минусы

Огромная популярность датчиков движения в системах охраны объясняется целым рядом преимуществ, среди которых можно выделить представленные ниже.

  • Автономность работы. Большинство моделей, которые представлены на рынке, не нужно подключать к источнику питания, поэтому они способны бесперебойно работать даже при отсутствии централизованного электроснабжения.
  • Легкость установки. Установить и подсоединить к общей системе безопасности подобные датчики довольно просто. Справиться с этим сможет практически любой человек.
  • Экономичность. Владельцу не нужно нести расходы на установку и эксплуатацию.
  • Приборы не только предупреждают владельцев о вторжении, но и оказывают моральное давление на злоумышленника.
  • Большой спектр настроек. Практически любые охранные датчики движения можно регулировать по чувствительности. Это позволяет свести на нет ложные срабатывания из-за влияния негативных погодных явлений или небольших животных.
  • При необходимости к подобным датчикам можно подсоединить дополнительные функции, включая запись звука или отправку смс-сообщения.

Разумеется, как и другие устройства, охранные датчики движения отличаются своими недостатками. Прежде всего, случаются ложные срабатывания – особенно это касается моментов, когда пользователь выполнил настройку некорректно. Кроме того, подобные девайсы стоят довольно дорого, поэтому не каждый человек может позволить себе приобрести качественный прибор для создания надежной охранной системы.

Оптико-электронные системы

Отдельно стоит сказать о датчиках пожарной сигнализации.

Они подразделяются на температурные, дымовые и ручные системы.

Принцип срабатывания температурной сигнализации заключается в установке определённого температурного порога в помещении. Когда порог температуры превышен – датчик реагирует на это и включает сигнализацию. Дымовые системы на сегодняшний день применяются повсюду – и в жилых помещениях, и в производственных цехах, и в офисах. Данные датчики улавливают наличие дыма в помещении и также запускают сигнал тревоги. Ручные датчики полностью зависят от человеческого фактора и срабатывают в случае включения тревоги человеком.

Критерии выбора датчика для GSM сигнализации 11:41

Проводные системы постепенно уступают место беспроводному оборудованию. Оно просто монтируется и поддерживает работу с различными типами датчиков.

Сигнал тревоги от них передается на диспетчерский пульт через радиоканалы, а далее сообщение поступает на телефон владельца объекта.

Любая модель такой системы имеет автономное питание и не зависит от электричества, тем самым гарантируя бесперебойную и эффективную работу. Сигнализация GSM в стандартной комплектации оснащается датчиком движения, а при необходимости может работать с большим количеством различных извещателей.

  1. Беспроводные охранные системы — сфера применения
  2. Виды датчиков и их особенности
  3. Обзор популярных извещателей
  4. Совет специалиста — выбираем и прицениваемся
  5. Монтаж и настройка
  6. Заключение

Схемы подключения уличных датчиков движения

Мощные потребители: трансформаторы, контакторы, люминесцентные лампы наводят в сети электропитания напряжение индукции. Этого уровня бывает достаточно для ложного срабатывания датчика.

Для предотвращения такого эффекта используется RC-компенсатор. Его подключают параллельно нагрузке и располагают ближе к возможным источникам помех.

Для расширения зоны управления светильниками, два уличных датчика движения включают параллельно. Независимо от того какой датчик сработает, на нагрузку подается напряжение. По этой схеме, кроме освещения, можно дополнительно включать кондиционер, вентиляцию и другое оборудование.

Когда возникает необходимость принудительного включения освещения, это делается с помощью внешнего выключателя

Важно, при таком подключении помнить, что датчик не сможет выключить светильники сам, когда освещение включено от выключателя

Данную схему лучше использовать в редких случаях, т.к. всегда остается человеческий фактор. Лучше использовать программные возможности датчика.

Чтобы запустить некоторые функции, необходимо от датчика кратковременно отключить сетевое напряжение. Для этого в разрыв фазного проводника устанавливают кнопку с нормально замкнутыми контактами.

Датчики открывания окон и дверей

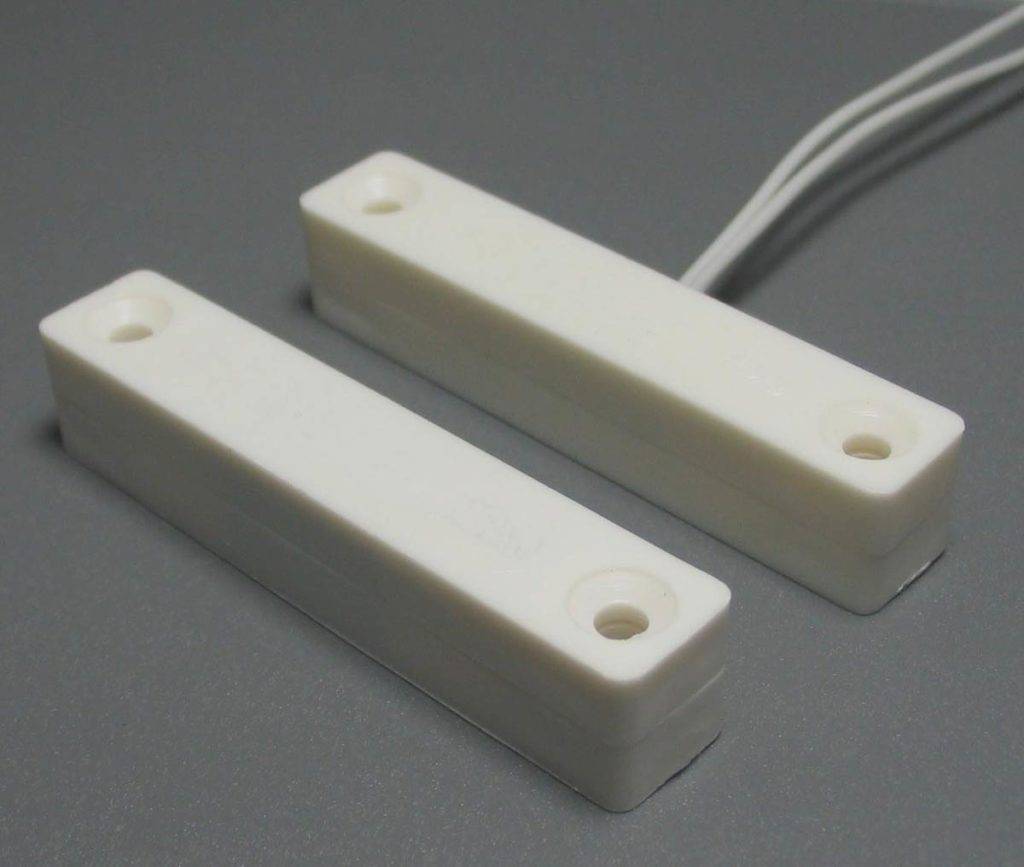

Детектор на основе магнитно-контактной структуры используют для обнаружения проникновений в дом, а также для защиты части помещения. Устройство может быть проводным или беспроводным. Используется два элемента в виде геркона и магнита, которые устанавливают на одной линии раствора или с определенным расстоянием между ними.

Указанные механизмы относятся к надежным и простым.

Датчики для блокировки на пролом и проход

Специальные средства позволяют заблокировать открытие или пролом при получении сигнала. Есть детекторы, которые направлены на определенный тип действия:

  • разбитие или слом конструкций;
  • открывание;
  • пролом или проход.

Такой способ дает вовремя заблокировать помещение и не дать преступнику попасть или выйти из него.

Блокировка окон на разбитие

Чаще всего для проникновения используется разбитие стекла. По этой причине применяются разнообразные механизмы акустического, вибрационного или линейного типа. При любой попытке проникновения детектор передает сигнал на пульт управления или в электронный центр.

Особенности монтажа и подключения

При монтаже уличных датчиков движения необходимо соблюдать несколько простых рекомендаций.

  1. Не устанавливать датчики в непосредственной близости от источников электромагнитного излучения. Это предотвратит частые ложные срабатывания.
  2. Не устанавливать датчики вблизи систем кондиционирования и вентиляции. Потоки воздуха могут создавать помехи работе датчиков. Особенно это относится к датчикам, работающим в ИК диапазоне.
  3. Конструкции, на которые планируется закреплять датчики, должны быть достаточно устойчивыми (не должно быть вибрации или раскачивания). Датчик, закреплённый на неустойчивой конструкции, будет часто ложно срабатывать.
  4. Если нет возможности установить датчики так, чтобы они не находились под воздействием прямого солнечного света, необходимо помещать их под солнцезащитные козырьки.

К датчикам движения обычно прилагается схема подключения, лучше всего строго следовать этой схеме. Кабели для проводных датчиков, устанавливаемых по периметру, прокладывают в грунте. Следует учитывать величину нагрузки, указанную в паспорте прибора. Если датчики рассчитаны на питание от постоянного тока +12В, необходим подходящий источник питания. При значительной протяженности периметра можно рассмотреть возможность расположения источников питания ближе к датчикам, чтобы уменьшить длину кабеля, подводимого к каждому датчику.

После подключения датчиков движения производят их настройку. Обычно работа уличных датчиков регулируется двумя параметрами:

  • Чувствительностью;
  • временем перехода в ждущий режим после срабатывания.

Особенности подключения

Как на производстве, так и в жилых домах основной смысл пожарных извещателей – не только обнаружить потенциальную опасность, но и передать сообщение о ней пожарным. Это позволяет срочно реагировать на возгорания и задымление, пока они не приобрели катастрофических масштабов, а ведь в помещении может и не быть никого, кто поднял бы тревогу. Соответственно, извещатель нужно подключить не только к электросети, но и к приемной станции, расположенной непосредственно на посту пожарной части.

Не все системы противопожарной сигнализации отправляют сообщение о возникшей ситуации автоматически – некоторые могут только запускать сирену, предупреждающую о проблеме всех присутствующих. Так, в местах, где люди есть всегда, чаще используют недорогие ручные извещатели – это как бы кнопка пожарной тревоги, на нее кто-то должен нажать. Автоматические извещатели реагируют на показания датчиков, потому сигнал отправляется без участия человека. В любом случае для передачи сигнала нужен канал связи и конечный абонент, потому без непосредственного участия пожарной службы монтаж противопожарной сигнализации смысла не имеет.Станции, к которым подключаются извещатели, бывают разными – они рассчитаны на различные типы самих датчиков и обычно имеют ограничение по их максимальному количеству. По этой причине еще в процессе составления плана системы нужно выбрать подходящую станцию и договориться с пожарными о ее установке и обслуживании.

Особенности и применение инфракрасных (ИК) датчиков движения

Принцип работы

Работа этого типа датчиков основана на приеме инфракрасных излучений. Каждый материальный объект (предмет мебели, металл, человек, животное) излучает тепло. Изменение теплового излучения фиксируются приемным устройством в датчике, и извещателем принимается решение о появлении постороннего элемента.

Особенности применения:

  • чувствительность к тепловым изменениям фона помещения;
  • устойчивость к звуковым волнам и вибрациям.

Особенности монтажа:

  • для объемных характеристик установку датчиков рекомендуется проводить так же, как и радиоволновых;
  • необходимо избегать направления датчика на источники тепла и солнечного света.

Критерии выбора датчика объема

При использовании в условиях повышенной влажности нужно обращать внимание на степень защиты IP

Выбирать устройство необходимо, зная условия его работы, место установки, тип системы, в котором оно будет использоваться.

  • Одним из важных критериев выбора является атмосферостойкость. Этот параметр обозначается специальной маркировкой. Если вероятность попадания влаги на корпус прибора велика, необходимо выбирать устройство с уровнем защиты не менее IP65. Если прямой контакт корпуса с водой или значительное повышение уровня влажности окружающего воздуха исключены, но возможна высокая запылённость, выбирают прибор с уровнем защиты IP44 – корпус предохраняет электронные элементы от пыли и твёрдых частиц.
  • Необходимо предупредить ложное срабатывание датчиков. Поэтому предпочтительнее, если активные детекторы будут иметь защиту от электромагнитного излучения, а в пассивных будет предусмотрена защита от животных – детектор не будет реагировать на их движение.
  • Если датчик будет устанавливаться в жилом доме, лучше выбрать инфракрасный детектор, исключив ультразвуковые и СВЧ модели.
  • Приборы могут предназначаться для открытого или скрытого монтажа. Первые должны иметь эстетичный внешний вид, вторые – компактный корпус.
  • Рабочая температура имеет значение, если детектор устанавливается в неотапливаемом помещении или на улице. Некоторые модели могут работать в диапазоне -30°C – +50°C.
  • Потребление тока в режиме охраны. От этого параметра напрямую зависят расходы на оплату электроэнергии.
  • Количество тревожных зон. Существуют детекторы с несколькими тревожными зонами. Одно такое устройство заменяет несколько.

Обзор актуальных моделей

Для охраны гаража можно использовать как непосредственно гаражную сигнализацию, так и системы для охраны дачи и квартиры. Разберем самые актуальные модели для гаража.

Хорт-Гараж (Хорт 5)

Компактный комплекс с питанием от сети и аккумулятором на 7аЧ. В комплект поставки входят: 4 датчика (движения, дыма, температуры, открывания створки), 2 сирены (внутренняя и уличная), комплект экранированных кабелей для подключения детекторов. Основные компоненты – израильского и украинского производства. При отключении от сети или разрядке аккумулятора система отправляет SMS на заданный номер.

Комплектация:

  • GSM-сигнализация «ХОРТ 5».
  • Аккумулятор 12 В, 7 А/ч.
  • Датчики открытия «TANE SM-35».
  • Датчик движения «Crow SWAN Quad».
  • Сирена «Jablotron LD-95».
  • Считыватель ключей «Touch Memory» «JSB-TM».
  • Электронные ключи «Touch Memory».
  • Кабель сигнальный 4х0,22.

Страж-универстал

Сигнализация представлена 3-мя комплектами: базовым, стандартным и премиум. Это беспроводные системы отечественного производства, в состав которых входят: блок центрального управления, два брелока, комплект беспроводных датчиков. Комплекс отправляет SMS-сообщения на смартфон и одновременно звонит на внесенные в базу номера телефонов (личный номер владельца, службу охраны, пожарную часть и т. д.), причем номера могут быть как мобильными, так и стационарными. Сигнализация рассчитана на эксплуатацию в российских условиях, то есть, морозоустойчива.

Умный часовой

Универсальный комплекс, подходящий для охраны гаража, дачи, квартиры, приусадебного участка. Оснащен всеми необходимыми функциями безопасности и дополнительно поддерживает аудио-прослушивание объекта, удаленное включение/выключение, контроль температуры. Имеется 2 конфигурации на выбор: МИНИ и ПРОФИ. Из особенностей системы можно отметить необходимость настройки через ПК с помощью специальной программы-конфигуратора. Продукция изготавливается в г. Рязань на предприятии ООО “ИПРо”.

Express GSM Ultra

Простейшая GSM-сигнализация южнокорейского производства с функцией дозвона на 3 номера и сиреной. Выглядит как единый блок со встроенным датчиком движения. Питается от 3 батареек формата AA, работает без сети 220 В. В комплекте идет 1 брелок, но при желании можно заказать до 9 брелоков. Комплекс совместим со стандартами 2G/3G. По тревоге автоматически включается сирена акустической мощностью 130 дБ. Недорогой, надежный и простой в установке вариант.

Aoke GSM 10А

Дешевый GSM-комплект родом из Китая с двумя пультами ДУ, функцией дозвона на 6 номеров и встроенным аккумулятором. При отключении от сети система проработает всего 5 часов. Комплекс поддерживает 4 проводные и 6 беспроводных зон.

Супер Эконом

Бюджетный вариант (стоит порядка 50 долларов) в миниатюрном корпусе с двумя датчиками: движения и открытия дверей. Дозванивается на 3 номера, отправляет SMS. В комплекте есть сирена и аккумулятор на 1,2 Ахч.

Контакт GSM-2

Еще один миниатюрный модуль, встроенный прямо в датчик движения. Сигнализацию делает компания «Ритм» из Санкт-Петербурга. Система поддерживает внешнее питание, настраивается с помощью компьютера и активируется обычными ключами-таблетками TM (как у домофонов). Это быстрее, чем ввод кода через панель и безопаснее, чем связь через стандартные китайские брелоки с частотой 433 MHz, сигнал которых перехватывается обычным кодграббером.

Photo Express GSM

Автономная сигнализация с видеокамерой от новосибирского НПО «Сибирский Арсенал». Комплекс не поддерживает внешнее питание, но способен автономно работать до 6 месяцев всего на двух батарейках AA. При срабатывании система отправляет SMS и звонит на указанный телефон, а позже отправляет фото на указанный почтовый ящик. У системы отсутствует дистанционное управление, а настраивается она только при помощи SMS.

Виды по зоне обнаружения

Зачастую в системах сигнализации внутри здания применяются различные типы устройств, отличающиеся по характеристикам контролируемых зон. Для небольших помещений часто требуется контроль всего объема помещения. В коридорах устанавливаются сенсоры имеющих большую дальность действия, а для контроля больших помещений зачастую достаточно установить оборудования возле основных выходов. Эти особенности и легли в основу классификации датчиков по зоне обнаружения объектов:

  • Объемные;
  • Коридорные;
  • Шторки.

Объемные

Устройства основным назначением которых выступает контроль всего объема помещения является большой угол рабочей зоны сенсора. Перемещение человека или животного фиксируется прибором как в горизонтальной, так и в вертикальной проекции, при этом угол обзора составляет от 240 до 360 градусов. Большинство устройств способно обнаружить движение во фронтальной плоскости так и перпендикулярной. Оптимальным вариантом установки такого оборудования выступает потолочный вариант.

Коридорные

Коридорные сенсоры в отличие от объемных, имеют узконаправленные зоны действия. Оптимальными параметрами для этих сенсоров выступают следующие показатели:

  • Горизонтальный угол 15-45 градусов;
  • Вертикальный угол обзора до 60 градусов.

Такие характеристики позволяют обеспечить высокую эффективность в длинных коридорах или проходах на всю их длину.

Шторки

Модели устройств типа «шторки» позволяют обеспечить контроль на отдельном участке периметра. Датчики имеют узконаправленную полосу захвата. Это позволяет надежно фиксировать все пересечения условного рубежа охраны даже самыми маленькими объектами.

Разновидности оконных детекторов

Ранее охрана осуществлялась проводными устройствами, но сейчас беспроводной вариант позволяет оборудовать площадь с любыми параметрами за счет более свободного расположения датчиков.

Беспроводные датчики, устанавливаемые на окнах, осуществляют функцию охраны и оповещения. Сигнал дает известить собственника и защитить от взлома. Кроме обычного оповещения и звукового сигнала данные с устройств могут передаваться сразу на пульт охраны.

Есть ряд способов оповещения, но часто извещатель открывания комбинируют с охранными элементами, что увеличивает безопасность дома.

Виды защиты окон

Способы защиты разнообразны, но часть из них получила большее распространение. Основные виды:

механический. Сюда включают укрепление проема конструкцией с металлической рамой, набором укрепленных крепежей или шпингалетов. Могут использоваться решетки из металла. Наиболее часто такой способ защиты используют на нижних этажах;

спаттерный (бронированная пленка), основанный на применении специальной пленки, которую наслаивают на поверхность. Этот метод увеличивает прочность стекла и устойчивость к повреждениям механического типа, то есть разбить полотно сложнее;

охранная сигнализация на окна устанавливается для оповещения владельца о незаконном проникновении посторонних в его собственность, а также имеет звуковое сопровождение, которое отпугивает нарушителя. Частым случаем будет магнитный механизм, состоящий из двух контактов, которые расходятся при открывании, что способствует быстрой передачи данных на пульт управления и срабатывании тревожного сигнала.

Последний способ обладает надежностью и популярностью.

Что за датчик такой?

Датчик объема является разновидностью датчиков движения. Такие приборы известны в мире еще и под названиями радиоволновый, радарный, микроволновый датчик. С его помощью можно организовать автоматическое включение и выключение света при определенных заданных условиях. Как и датчики движения, эти устройства применяются для самостоятельного включения света в различных помещениях. При этом схема и принципы работы данных устройств практически неотличимы друг от друга.Их установка предполагает несколько преимуществ:

Рабочий прибор

  • для включения света достаточно просто зайти в комнату;
  • нет необходимости использовать выключатели;
  • значительная экономия электроэнергии, так как свет включается только тогда, когда в этом имеется необходимость;
  • свет будет зажигаться в помещении, даже если зашел ребенок. Это очень полезно, особенно когда дети самостоятельно не могут дотянуться до выключателя. В результате значительно снижается риск их травмирования по причине отсутствия света в комнате;
  • прибор можно установить в любой комнате дома, даже в туалете.

Зачастую такие устройства используются в качестве составных частей охранной системы. Поэтому их установка рациональная в подъезде, в гаражах и т.д. Монтаж подобных приборов в любом помещении дома (в гостиной, спальне, кухне, туалете, ванной и т.д.) будет не столь рационален. Наиболее эффективным элементом охранной сигнализации такой датчик проявит себя в коридоре и помещениях, в которых имеются просторные окна. Благодаря точности настройки он может среагировать на нарушение целостности стекла. Из-за этого они и ценятся как элементы охранных систем.Отдельно стоит отметить, что такие устройства при желании можно смонтировать своими руками. Главное купить качественные детали для сборки.

Монтажные работы

Установка уличных и домашних датчиков объема в любом случае производится только на жестких конструктивных элементах здания. Заранее проверяют, чтобы исключалась малейшая вибрация. Из-за нее неизбежно будут появляться ложные срабатывания. По понятным причинам, в доме область прямой видимости не должна включать окна. Инфракрасные приборы, смотрящие в окно, могут страдать от внешних засветок. Дополнительно следует указать, что зона охвата инфракрасных датчиков не должна включать:

  • обогревателей;
  • кондиционирующего оборудования;
  • вентиляторов;
  • другого оборудования, влияющего на ход воздушных потоков.

Обычно инфракрасные оповещатели (за редким исключением) конструируются в расчете на противодействие саботажу. Для этой цели система отслеживает пространство под собой. Потому целесообразно выбирать схемы подключения, предусматривающие монтаж датчика над дверным проемом. Тогда защищается и внутренний объем помещения, и вход. Рекомендуется еще ставить датчики в углах, направляя оптические оси по диагонали

Внимание надо обращать и на высоту крепления. Она должна быть такой, чтобы:

  • максимально защитить помещение;
  • свести к минимуму число «мертвых зон»;
  • обойтись наименьшим количеством датчиков;
  • не создавать неудобств.

В пределах одного помещения допускается установка только аппаратов с различными частотными характеристиками. Подключить датчики объема можно и своими руками, но при этом учитывают нюансы их устройства.

Проводные системы в обычном режиме имеют замкнутые контакты (в состоянии тревоги цепь размыкается). Беспроводные комплексы оснащаются адресными датчиками, а все сигналы переводятся в цифровую форму. Поэтому возникает необходимость:

  • закрепить за извещателем индивидуальный номер;
  • зафиксировать его в настройках системы под этим номером;
  • задать через центральное управляющее устройство основные параметры и стандартные режимы.

Что представляет собой датчик измерения объема салона?

Такой тип извещателей для авто благодаря их противоугонной эффективности стали гораздо популярнее традиционных шок-сенсоров. Установка данных устройств актуальна в транспортных средствах, охранные системы которых ими не оснащены.

Назначение

Измеритель объема в салоне для охранной установки представляет собой устройство, предназначенное для определения движений в зонах защиты машины. Контроллер, оценивая емкость в помещении авто, предупреждает автовладельца о появлении возможных проблем, связанных с нарушением охраны. При фиксации любых движений в автомобиле предупреждение об этом отправляется на пульт управления сигнализацией.

Преимущества

Достоинства извещателей:

  1. Сложность поиска и нейтрализации по сравнению с шок-сенсорами и другими разновидностями контроллеров. При грамотном монтаже и подсоединении злоумышленник не сможет определить и отключить контроллер.
  2. Высокая чувствительность датчиков по сравнению с другими типами измерителей. Благодаря этому контроллер при правильной настройке сможет определить любые движения в салоне авто.
  3. Обеспечение более высокой надежности автомобиля. Если преступнику удастся вскрыть сигнализацию и проникнуть в салон, его действия внутри авто будут зафиксированы датчиком.
  4. Устойчивость к погодным условиям. Большинство современных датчиков объема комплектуются герметичным корпусом, позволяющим размещать и подключать устройство в любом месте салона.
  5. Возможность работы контроллера от внутреннего источника питания, а также от внешней батареи.
  6. Наличие функции изменения параметра чувствительности в обширном диапазоне. Для этого контроллеры оснащаются специальными регуляторами.

Канал «Chipdip» подробно рассказал об особенностях и преимуществах микроволновых контроллеров.

Недостатки

Минусы контроллеров объема:

  1. Если датчик объема устанавливать самостоятельно, у потребителя могут возникнуть сложности при его первичной настройке. Если чувствительность выставляется неверно, устройство будет срабатывать без причины.
  2. Высокая стоимость датчика. Купить такое устройство для обеспечения дополнительной защиты сможет не каждый.
  3. Если корпус контроллера плохо заизолирован, девайс может чувствительно реагировать на температурные перепады и воздействие влаги. Из-за этого в холодное время года увеличивается частота ложных срабатываний.

Основы функционирования охранной сигнализации

Для конечного потребителя колоссальный интерес вызывает та часть сигнализации, которая монтируется прямо на охраняемой территории (торговой точке; жилом, офисном или складском помещении; промышленном предприятии и проч.)

По этой причине необходимо уделить внимание основе функционирования именно подобных устройств. Ниже речь пойдет об элементах охранной сигнализационной системы

Датчики (оповещатели) сигнализации

Данные приспособления созданы для выявления вторжения или покушения на вторжение на охраняемую территорию или объект. В связи с тем, что существует целый ряд вариантов проникнуть в помещение (разбить окно, взломать дверь, протаранить стену и др.), то суть работы датчиков также отличается. По методу выявления извещатели можно разделить на сенсоры, выявляющие разбитие, пролом, открывание, движение.

В любой из указанных ситуаций приборы оповещения трансформируют соответствующее действие в тревожный сигнал. В качестве примера можно привести следующее: если злоумышленник расколет окно или витрину, то за счет звона уничтоженного стекла сработает сенсор разбития. Он распознает соответствующий звук и подаст сигнал тревоги. Такие извещатели – звуковые (акустические). В связи с тем, что выбиванию стен неизбежно сопутствуют сильнейшие удары по охраняемому объекту, то в данной ситуации целесообразно использовать датчики, чувствительные к вибрации.

Таким образом, имеется достаточно широкое разнообразие принципов трансформации того или иного действия злоумышленников в сигнал тревоги. Разъемы охранных извещателей также способны обладать разнообразными видами: от «сухих» контактов переключателя вплоть до устройств, генерирующих цифровой сигнал.

Разумеется, сведения, добытые с помощью датчика, должны оказаться приняты и проработаны. Для выполнения данной задачи существуют приемные устройства и управляющие приборные доски. Они выступают в качестве связующего звена между сенсором и оборудованием уведомления и отправки сигнала. Между прочим, некоторые устройства могут обладать интегрированными радиоканальными и оборудование приема и передачи Groupe Special Mobile.

Не последнюю роль играет и метод отправки уведомления от защитного сенсора к устройству. Имеется 2 вариации:

• кабельные (проводные) – по отдельно смонтированным проводам; • беспроводные – по каналу радиопередачи.
