Принцип работы и изготовление печи буржуйки для дачного дома

Особенности эксплуатации

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Эксплуатация подобной печи аналогична обычной кирпичной печке. Хотя она и не так хорошо сохраняет тепло. Поэтому, сделанную своими руками печь буржуйку из кирпича придется снова затопить уже через 4-6 часов после того,  как прогорят последние угли.

Это говорит о нерентабельности применения подобной конструкции для постоянного отопления. Однако, для отопления гаража, дачи и т. п. периодически, она вполне может применяться.

Работает такая печь только на твердом топливе. Это еще один недостаток.

Вместе с тем, конструкция проста в изготовлении и эксплуатации. Это и обуславливает ее популярность.

Купить печь буржуйку, или сделать своими руками

Следует отметить, что сама идея экономии средств от самостоятельного создания печки буржуйки является весьма сомнительной. Согласитесь, что тягаться со стоимостью промышленных методов обработки металла просто нелогично.

Даже при использовании бесплатного сырья стоимость расходного материала (электроды, отрезные круги, шлифшкурка и т.д.) сведет на нет экономию на металле. Разве что удастся приспособить под печь корпус газового баллона, толстостенной железной бочки или другого металлического хлама.

В результате получится простая конструкция, но вот хорошие показатели ее теплоотдачи и эффективности, скорее всего, будут далеки от идеальных. Совершенно другая история – если печь буржуйка своими руками создается для поиска повышения КПД или реализации собственных теплотехнических идей. В таком случае ее создание полностью оправдано и вполне может принести ощутимую экономичность.

Конструкция буржуйки, на первый взгляд, предельно проста. Это обычный ящик-топка закрытого типа с дверкой для загрузки топлива и нижней дверкой-поддувалом, через которую поступает воздух, необходимый для процесса горения.

Обслуживание и ремонт дровяных печей-буржуек

После нескольких топок необходима очистка ящика зольника. Дымоход требует регулярной прочистки для удаления скоплений сажи и копоти; делать это лучше всего с помощью специального полена (например, «Трубочист»), которое можно приобрести в строительном супермаркете.

Недопустима самостоятельная разборка дымохода для его чистки!

Ремонт печей осуществляется только в специализированных сервис-центрах мастерами с соответствующей квалификацией.

ПРАВИЛА БЕЗОПАСНОСТИ
Категорически запрещается:

• топить дровяные печи-буржуйки углем, шпалами, строительными отходами и т.п.
• пользоваться печью при отсутствии тяги
• сушить на печи и в непосредственной близости от нее одежду, обувь и пр.
• растапливать печь поблизости от сгораемых материалов
• захламлять пространство вокруг печи
• позволять детям растапливать печь
• эксплуатировать печь в режиме интенсивного горения более 2 часов в сутки
• пользоваться неисправной печью
• перекрывать трубу дымохода
• оставлять дверцу печи открытой во время горения дров
• закрывать печь или дымоход декоративными элементами
• самостоятельно устанавливать и ремонтировать печь и дымоход.

Не рекомендуется использовать режим медленного горения во время сна, особенно в помещениях с плохой вентиляцией: из-за изменения погодных условий может возникнуть обратная тяга, что приведет к поступлению в помещение угарного газа.

Предварительная подготовка объекта

После обкладки кирпичом вес общей конструкции печи значительно увеличится, что может привести к деформации и пролому пола. Для обеспечения безопасности результата необходимо усилить покрытие пола в некоторых местах. В случае использования небольшой печи на фрагмент пола под ней просто кладется лист стали, на него слой кирпича, а затем устанавливается печь.

Если размеры печи или камина больше стандартных или вес печи более 800 кг., то потребуется организовать дополнительный фундамент. Для этого необходимо сначала убрать печь и фрагмент пола под ней, затем приготовить раствор в консистенции: 3 части песка, 1 часть цемента и 3 части щебня. Затем нужно разбавить смесь водой до тягучего состояния, залить фундамент и дать ему затвердеть.

Для правильной работы печи следует сделать разметку для кладки. Расстояние от металлической стенки буржуйки до кладки должно составлять от 3 до 10 см. Нарушение этих параметров приведет к перегреву кирпичной кладки.

Как сделать своими руками?

Варианты изготовления:

Прямоугольная печь

Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали. Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.

Обычно, данная форма выбирается при надобности готовить на печи еду.

На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.

Принцип изготовления прост: сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.

Из газового баллона

Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.

Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 – 12 см.

Инструкция:

1. Берем болгарку, вырезаем обе дверцы, проводим между ними замкнутую линию.
2. По линии распиливаем баллон на 2 части.
3. Внизу привариваем решетку – поддувало.
4. Устанавливаем решетку, свариваем обе части снова.
5. Для вентиля делаем отверстие в радиусе 10 см.
6. Для вытяжки вставляем отверстие в трубу, путем сварки свариваем предметы.
7. Простая печка из баллона готова, можно применять, закинуть топливо и проверить ее работу.

Для готовки на верхней части плиты конструкция немного иная:

1. Срезается верхушка у баллона.
2. Внутрь вставляются и привариваются прутья.
3. Сбоку вверху вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
4. Заваривается отверстие, вкручивается вентиль, приспосабливается удобная ручка.
5. Из трубы, бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
6. Внизу бочки трубы вырежьте 2 отверстия для топки и зольника.
7. Изготовьте дверцы.
8. Сделайтеобрамление отверстий из металлических полосок.
9. Под топочной дверцей на расстоянии в 10 – 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.

При изготовлении печи из трубы заварите у нее дно, а также часть сверху:

1. Внизу ко дну приварите 4 ножки.
2. На поверхности вырежьте отверстие, приварите к нему трубу, это будет дымоход.
3. Приварите петли к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
4. Для эстетики конструкции обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.

Работающая на отработке печь

Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.

Инструкция:

1. Чтобы изготовить данную модель, подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
2. Сделайте на листе точные разметки всех элементов, предварительно начертив чертеж.
3. Врежьте все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
4. Вверху бака прорежьте отверстие для трубы со смещением от центра влево.
5. Со смещением вправо на окружности просверлите отверстие для соединительной трубы.
6. Получилось 2 окружности, приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
7. Аналогично оформите часть печки снизу, но теперь отверстие вырежьте прямо по центру обозначенного круга.
8. Вырежьте рядом второе отверстие, закрепите на нем сдвижную крышку.
9. Приварите к нижней плоскости 4 ножки.
10. Зачистите швы после сварки, покрасьте поверхность краской, устойчивой к высоким температурам.
11. Подсоедините к печи дымоход. Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка – интенсивно гореть.

Достоинства и недостатки буржуек

Буржуйка для дачи – вариант идеальный. Хотя бы потому что не нужно тратиться на дорогой камин, газовый котел и прочее отопительное оборудование. Давайте рассмотрим основные преимущества данной печи:

Шамотная футеровка позволяет заметно увеличить теплоемкость печи. Однако, за это придется заплатить утратой эстетичного внешнего вида.

• Доступная стоимость. Купить недорого печь-буржуйку для дачи – более чем реально. Цены на рынке стартуют с отметки в 5000 рублей. Сколько стоит та или иная модель, вы сможете уточнить в специализированных магазинах. Но самые простые образцы стоят очень дешево;
• Высокая теплоемкость чугуна – позволяет накапливать и равномерно отдавать тепло в отапливаемые помещения;
• Чугунные печки-буржуйки на дровах для дачи представлены огромным разнообразием моделей на любой вкус и цвет. Например, в продаже имеются прямоугольные и бочкообразные печи, простые и с хорошим дизайном, с глухой дверцей или с дверцей со стеклом;
• Возможность готовки еды – для этого нужна мини буржуйка с варочной поверхностью;
• Наличие моделей долгого сгорания – они позволяют сократить количество подходов для закладки очередной порции поленьев;
• Простая конструкция – обеспечивает исключительную простоту эксплуатации. Если соблюдать все правила пользования, печь типа буржуйка прослужит не один десяток лет;
• Легкость в монтаже и демонтаже – дольше возиться с дымоходной трубой;
• Приличная тепловая мощность – чугунные печи-буржуйки могут выделять до 10 кВт тепла, что позволяет отапливать помещения большого размера;
• Чугунные печи-буржуйки не отличаются капризностью – сказывается простота их конструкции. Поэтому на вашей даче всегда будет тепло и комфортно.

Есть и некоторые недостатки:

• Солидный вес – чугунные печи-буржуйки очень тяжелые, что связано с большим весом чугуна. Кроме того, в некоторых моделях присутствует шамотный кирпич, еще больше увеличивающий вес;
• Нельзя обогреть больше одной комнаты. Конечно, существуют и очень мощные чугунные печи-буржуйки, но тепло не сможет эффективно распространяться по всем комнатам вашей дачи;
• Не самый высокий КПД – он составляет около 70%. Проблема частично решается с помощью пиролизных схем горения, но и в этом случае максимальный показатель КПД вряд ли поднимется выше 80-85%.

Как мы видим, недостатки не самые страшные, поэтому с ними можно мириться.

Если на вашей даче больше одной комнаты, рекомендуем присмотреться к каминам и печам с возможностью подключения отопительного контура.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его  из простого железа, у которого толщина равна 1 мм. В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

• Кроме того, используются такие элементы, как:
• Погонажные профили;
• Квадратной формы труба;
• Специальные уголки;
• Арматура;
• Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку

Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Буржуйка из листовой стали прямоугольной формы

Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

Компактный, простой в исполнении «Гном»

На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.

На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

Проверенная, эффективная, многофункциональная схема

• Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
• На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
• В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
• В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
• К нижней, донной части закрепляются ножки.
• На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
• Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
• В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е. она не должна доходить до задней стенки корпуса печи на 8 см.
• Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
• Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
• В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
• Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.

Правила безопасной установки буржуйки

Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала. Нельзя располагать рядом с топкой легковоспламеняющиеся материалы. В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции

Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа. Для изготовления любой буржуйки необходимо использовать только качественный материал

Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.

Пошаговое руководство

Сначала нужно раскроить металл, учитывая толщину и длину нужных заготовок.

Снимите с деталей фаски, прикосновение к печи будет более безопасным, а швы сварки – прочными:

1. Проверьте правильность разметок деталей перед тем, как их начать резать. При резке учитывайте толщину стенок печи, также круга.
2. С подготовленных деталей снимите фаски для безопасности от случайного соприкосновения с горячим устройством.
3. Проверьте все разметки деталей.

Устанавливается конструкция в следующей последовательности:

1. Подключите сварочный аппарат к сети.
2. Возьмите электрод в толщину 4 – 5 мм с учетом листа или трубы.
3. Установите силу тока на аппарате до 160 А.
4. Наденьте специальные очки и спецодежду, руки защитите крагами.
5. Ко дну печи приварите три стенки.
6. Низ устройства расположите от пола не менее чем на 5 см.
7. Соединяйте детали под прямым углом. Проверяйте их перпендикулярность уровнем.
8. Там где нужно, отрихтуйте углы деталей.
9. Приварите детали и стыки относительно уровня пола, под углом в 45 гр.
10. Приварите между поддувалом и топкой перегородку, предварительно прорезав отверстия, чтобы не скапливался пепел.
11. Выдерживайте расстояние между отверстиями не менее 5см от стенок печки. Между перегородкой и дном конструкции расстояние должно оставаться не менее 10 см.
12. В последнюю очередь путем сварки прорежьте отверстия для установки дымохода на задней панели самодельной печи.
13. Сделайте разметки, просверлите прямоугольные отверстия в местах, предполагаемых для топки и поддувала.
14. Совместите с перегородкой все нижние части отверстий. Расстояние между стенками топки и верхними боковыми краями должно быть не менее 3 – 5 см. Проем для поддувала немного меньше, но не более чем на 5 см.
15. Болгаркой вырежьте два отверстия из металла, сформируйте дверцы. Приварите их на навесы, поднимите поддувало по максимуму к верхней части проема плиты, чтобы они не просели в дальнейшем под воздействием высоких температур.
16. К дверцам приварите засовы, открываться и закрываться они должны легко, без препятствий.

После всех сварочных работ проверьте качество швов, обстучите их. Если имеются дефекты, сразу устраните их. В конце работ приварите верхнюю часть устройства.

Модернизация печек буржуек

Теперь вы знаете, как правильно изготовить печку буржуйку, чтобы она могла послужить для отопления дачного домика, гаража или подсобного помещения. Но нам нужно, чтобы печь была эффективной – давала максимум энергии, сжигая минимум топлива. Вы удивитесь, но один возможный вариант модернизации мы уже рассмотрели – представленный выше пиролизный агрегат и есть усовершенствованный вариант. Вытащите оттуда перегородки, и вы получите самую банальную печку-буржуйку.

К выбору труб для дымохода стоит подойти с особым вниманием – слишком тонкие или плохо сваренные трубы быстро прогорят, что приведет с задымлению помещения. Увеличить эффективность печки поможет не только пиролиз

Если вы взглянете на чертеж буржуйки, данный выше (из листового металла), вы заметите, что агрегат с трех сторон закрыт металлическими листами. Они отстоят от корпуса на 50 мм и играют защитную роль. Но и это еще не все – во внутреннем пространстве образуется тяга, возникает процесс конвекции. Благодаря этому и повышается эффективность печки-буржуйки

Увеличить эффективность печки поможет не только пиролиз. Если вы взглянете на чертеж буржуйки, данный выше (из листового металла), вы заметите, что агрегат с трех сторон закрыт металлическими листами. Они отстоят от корпуса на 50 мм и играют защитную роль. Но и это еще не все – во внутреннем пространстве образуется тяга, возникает процесс конвекции. Благодаря этому и повышается эффективность печки-буржуйки.

Следующий этап модернизации – создание изгиба дымохода. Все дело в том, что через него в атмосферу улетучивается гигантское количество тепла. Увеличив длину дымохода с помощью горизонтального участка, мы сможем использовать его для обогрева помещения. Недостатком такого подхода является осаждение сажи на горизонтальном участке.

Самый интересный вариант модернизации – сооружение «рубашки» из кирпича или камня. Она будет накапливать в себе тепло и постепенно отдавать его в помещение. К тому же «рубашка» поможет облагородить далеко не самую красивую печку буржуйку.

Основные этапы изготовления буржуйки

1. На листе металла размечаются все детали: 6 стальных прямоугольников для стенок печи, 1 прямоугольник для создания отражателя дыма, пластины для колосника и щеколды для дверки. 2. Раскроить лист металла можно на любой металлобазе. Гильотина, в отличие от болгарки, позволяет нарезать (нарубить) его более точно. В таком случае рихтовку (выравнивание листов) делать не придется.3. Корпус печи изготавливается в виде прямоугольника. Их стороны стыкуются между собой под углом 90° и свариваются между собой.

Сварка короба

4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.

Важно! Все соединения в корпусе тщательно провариваются; для проверки швов на герметичность можно обмазать стыки мелом или керосином. 5

Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см, на которых будет располагаться решетка

5. Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см, на которых будет располагаться решетка.

Совет. Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.

7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.

Изготовление колосниковой решетки

8. На расстоянии 15 см от верхней части короба привариваются два прочных прута, на которых будет размешаться один или два съемных отражателя – толстостенных листов металла, которые будут задерживать поток горячих газов и отправлять их на дожиг. При этом они не должны полностью перекрывать печь. Чтобы горячий дым имел возможность поступать в трубу, от передней (для первого листа) и задней части печи делается отступ около 8 см.

Схема прохождения газов в простейшей буржуйке и печи с установленным отражателем

9. Далее заваривается верхняя часть короба, а затем в ней вырезается отверстие для трубы.

Отверстие для трубы

10. Передняя часть печи с вырезанными в ней отверстиями для дверок топки и зольника, приваривается последней. 11. Размер дверки топливника должен быть достаточным, чтобы можно было без усилий закладывать топливо и менять колосники. Отверстие для зольника делается чуть меньше. 12. Петли привариваются вначале к дверке, а затем и корпусу буржуйки. Их можно купить готовыми или сварить из двух трубок разного диаметра. Ручки для дверки могут изготавливаться из полосы металла или прутка.

Приваривание дверки

Важно! При креплении дверок следует подгонять их к корпусу как можно плотней; для этого производится их рихтовка (выравнивание) и зачистка наждачным кругом. Клиновые щеколды, закрывающие дверцы, подгоняются к корпусу как можно плотней

13. На такой печи можно приготовить пищу или согреть воду. Для этого в верхней части короба прорезается отверстие необходимого диаметра. Конфорку для печи, которая будет вставляться в это отверстие, можно приобрести в любом строительном магазине.14. Для удобства пользования конструкция устанавливается на ножки или сварную подставку из труб.15. Дымоходная труба присоединяется к печи с помощью гильзы. 16. Для вставки заслонки-шибера, регулирующего выход дыма, в трубе просверливаются два отверстия. Прут металла вставляется в отверстия и сгибается под 90°. К нему в центре трубы прихватывается «пятак» из металла – шибер, диаметр которого должен быть чуть меньше диаметра самой трубы на 3-4 мм.

Шибер для регулировки выхода дыма

Буржуйка из листовой стали прямоугольной формы

Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

Компактный, простой в исполнении «Гном»

На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.

На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

Проверенная, эффективная, многофункциональная схема

• Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
• На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
• В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
• В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
• К нижней, донной части закрепляются ножки.
• На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
• Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
• В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е. она не должна доходить до задней стенки корпуса печи на 8 см.
• Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
• Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
• В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
• Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.

Правила безопасной установки буржуйки

Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала.
Нельзя располагать рядом с топкой легковоспламеняющиеся материалы.
В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции

Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа.
Для изготовления любой буржуйки необходимо использовать только качественный материал.

Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.

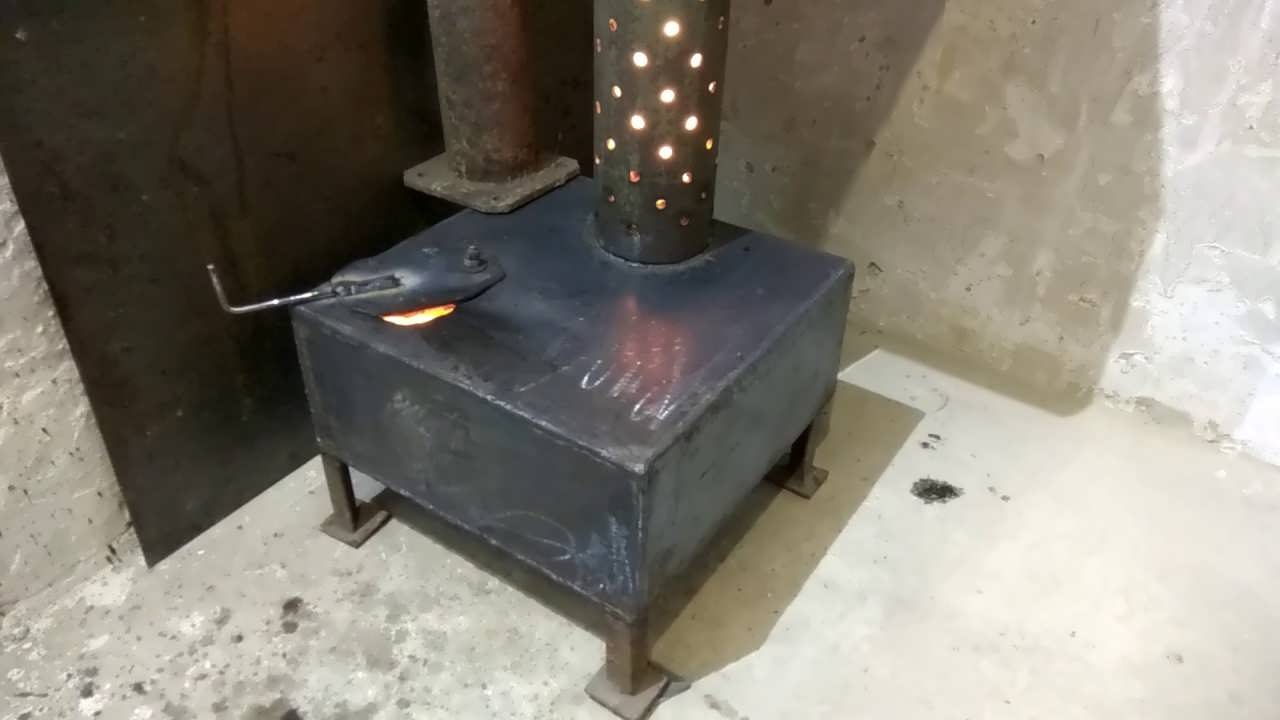

Порядок собственноручного изготовления буржуйки на отработанном масле

У буржуйки на отработке целых два отдела: маслобак, камера сгорания. Они расположены на разной высоте. В 1 отдел вливается масло, затем сгорает.

Второе, верхнее обеспечивает дожег веществ, полученных при горении, перемешанных с кислородом. Нагрев данной камеры выше, чем в первой (до 750 градусов).

Во время изготовления необходимо обеспечить попадание воздуха во все отсеки. В 1 отдел он прибывает через окно загрузки отработанного масла, во 2 отдел – через специально созданные отверстия.

Как сделать бак для отработки

Бак масляной буржуйки можно сварить самому или использовать уже готовую емкость (баллоны газовые, толстостенные канистры, бидон). Она должна соответствовать требованиям:

1. Необходимо присутствие возможности ее разбирать, что бы периодически прочищать.
2. Инжекторное отверстие расположить в центре.
3. Необходимо установить заслонку регулировки на болтах на люк для заливания масла. Благодаря ей, можно настраивать силу горения.

Бак изготовить из труб большого радиуса. Один конец спаять с ножками и дном (33-36 см).  Куском трубы большего радиуса закрыть бак, приварить крышку с двумя отверстиями (инжекторным и контрольным, 60-ти миллиметровым).

Буржуйка получается компактной. При работе верхушка огня должна доставать инжектор, при снижении уровня жидкости, это условие выполняться перестает и огонь гаснет.

Высота второй детали при этом равна трети высоты емкости нижней. Полная протяженность стенок бака между крышкой – дном 9-16 см.

Розжиг горючего совершать, опустив в контрольное отверстие буржуйки ткань, вымоченную керосином, или бумажный лист. Отработка доливается постоянно до отметки 2\3 общей высоты печки.

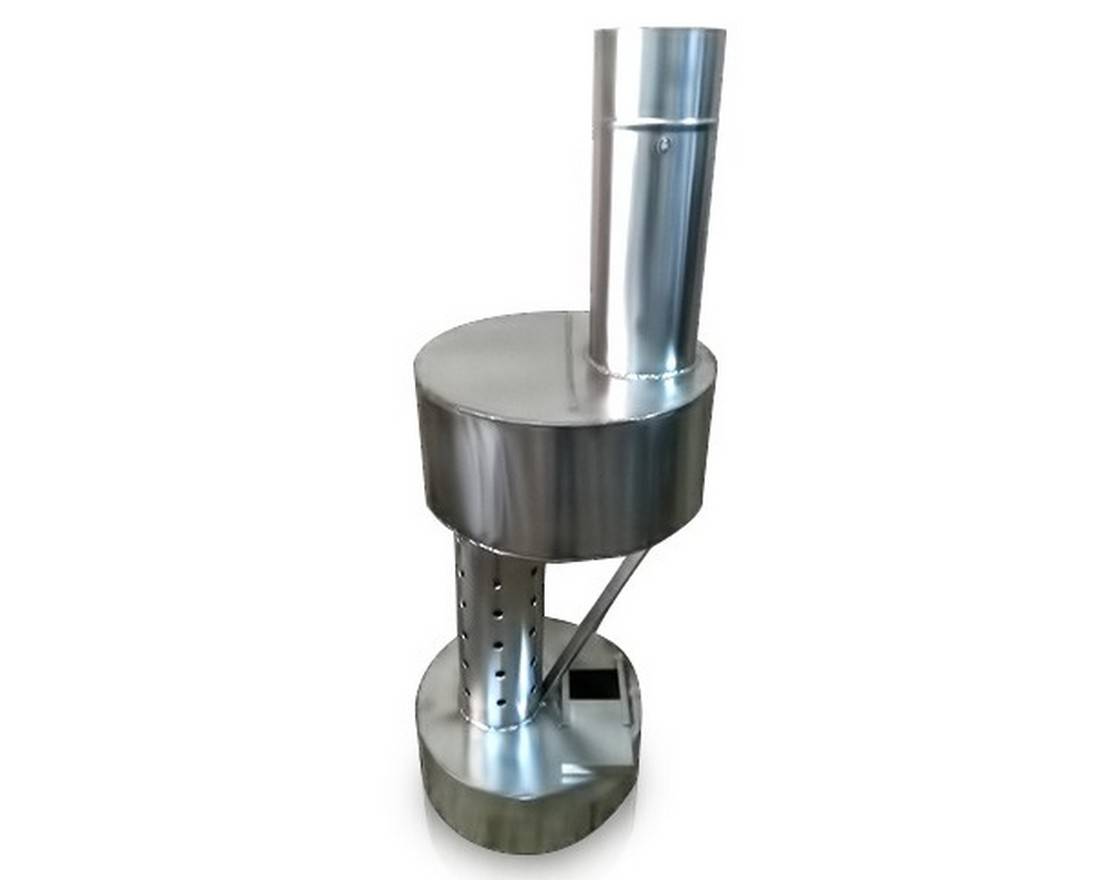

Как сделать инжектор?

Порядок изготовления:

1. Взять трубу (радиус – 5-6 см. приблизительно, толщина стенок около 1 см, высота – 0,1 протяженности трубы дымоходной минус 5%). Если размер 36-38 см, тяга будет нормальной.
2. Порядок продырявленных отверстий в стенке трубы должен быть шахматным (радиус – 0,45 см, отступы: от верхнего конца два – два с половиной, а от нижнего – пять с половиной – шесть сантиметров).
3. Внутри тщательно отшлифовать. Приварить к заготовленному отверстию бака, вертикально.

Изготавливаем теплообменник

Толщина стенки емкости – минимум 0,3 см. Технология изготовления – как и топливного бака. Верх делается плоским, дымоходное отверстие смещается, что придает возможность помещения чайника, кастрюли на плитку.

Внутри необходимо сделать перегородку, создав лабиринт и улучшив теплообмен (максимально толстую – это увеличит температуру поверхности плиты, даст возможность своими руками повысить кпд буржуйки). Сбоку сделать люк с крышкой, позволяющий вычищать нагар.

Дымоходное отверстие – труба 5 сантиметров радиусом и такой же высоты или в 2 раза больше.

Изготовление дымовой трубы

Часть ее, находящаяся в здании, должна быть стальной, тогда газообразные продукты горения, проходя сквозь нее, будут отдавать свой нагрев дымоходу, а, затем, комнате, охлаждаясь и повышая теплообмен.

Дымоход продолжить снаружи можно обычной жестяной трубой, заранее утеплив (защита от скопления сажи замой). Можно использовать теплоизолированные трубы – но они достаточно дорогие. В уплотнении стыков труб нет необходимости.

Установка топочной дверцы

К корпусу горизонтальной буржуйки прихватываем стальную полосу и оборачиваем её вокруг, формируя кольцо. Нужно несколько раз подрезать края, чтобы после сваривания такая оправка садилась на край корпуса очень плотно. Кольцо приваривается к срезанной крышке от бочки или баллона, либо к стальному листу, затем шов тщательно обваривается снаружи. Полоса должна выступать над плоскостью крышки около 12–15 мм, этого достаточно для плотного притвора, в то же время топка будет открываться относительно легко.

На внутренней стороне дверцы привариваются несколько стальных пластин, образующих пазы для внутренних перегородок топки. Саму дверцу из-за кольцевого притвора нужно устанавливать на выносном навесе, соответственно, прижимной замок должен так же быть вынесен в сторону на 40–60 мм.

1. Крышка. 2. Воздуховод с заслонкой. 3. Навес

При вертикальной загрузке крышка выполняет роль внешней стенки камеры догорания, поэтому тщательной герметизации не требует. Края вертикального корпуса загибаются вовнутрь молотком, бортик крышки нужно наоборот немного развальцевать

При этом важно не погнуть саму крышку, тогда примыкание будет плотным под собственным весом. В центре вырезается отверстие на 1–2 мм больше диаметра трубы подачи воздуха

Сборка буржуйки с дымооборотами

Печь медленного горения своими руками – варианты и способыДля ее сборки потребуются:

• листовой металл;
• металлические прутки и уголки;
• сварочный аппарат плюс электроды;
• рулетка;
• болгарка с кругами;
• трубы.

Печь буржуйка своими руками с дымооборотами состоит из:

• топочного отсека;
• зольника;
• дымооборота;
• отводящего дым трубопровода;
• ножек, служащих основанием;
• колосниковой решетки;
• дверцы;

Порядок выполнения работы по сборке следующий:

1. Делают чертеж печи, согласно которому на листы металла наносят разметку.
2. Болгаркой вырезают заготовки.
3. Листы металла стыкуют в форме прямоугольной емкости. Изнутри на боковые стены приваривают уголки для размещения колосниковой решетки, которую изготовляют из прутков.
4. Внутрь топки для обеспечения дымооборота приваривают лист металла размером по ширине с днище печи, а по длине чуть короче.
5. Делают дверцы для поддувала и закладки топлива. Из тонких металлических полосок приваривают к ним ручки.
6. Ножки вырезают из металлических уголков.
7. В верхней части агрегата делают отверстие и приваривают отводящую дым трубу с заслонкой из прутка и листа металла, имеющего круглое сечение.

Умело сделанная печь буржуйка своими руками показана на видео:
