Виды чугунных труб
Существует несколько видов чугунных труб:
- ВЧШГ – напорные трубы;
- ЧК – безнапорные трубы;
- SML – безраструбные трубы;
- ЧНР – напорные раструбные трубы.
Напорные чугунные трубы ВЧШГ
Аббревиатуру, входящую в название трубы чугунные ВЧШГ – ГОСТ расшифровывает как «высокопрочный чугун с шаровидным графитом». Получается такой чугун при его модифицировании магнием. Образующиеся в процессе такой обработке мини-сферы графита придают улучшенному материалу прочность и пластичность. Практически полностью исключается возможность образования трещин. В отличие от серого, такой чугун очень близок по своим свойствам к углеродистой стали.
ВШЧГ имеет особую структуру
Труба чугунная ЧШГ весьма надежна. Она обладает:
- эластичностью;
- ударопрочностью;
- отличной прочностью на изгиб;
- коррозионной стойкостью;
- хорошей приспосабливаемостью к изменениям климатических условий.
Составляющие трубы из ВШЧГ
Именно благодаря свойствам модифицированного чугуна изготовленные из него трубы получают применение в разных областях:
- Канализация. Канализационная чугунная труба ВЧШГ с успехом используется при устройстве сети канализации в больших жилых и промышленных помещениях.
- Водопровод. Обеспечение населения питьевой водой и производства водой технической.
- Магистрали, работающие под давлением. Наиболее ответственные узлы таких магистралей составляют трубы чугунные напорные ВЧШГ, выдерживающие рабочее давление до 1,8 МПа.
- Буровые установки. Здесь комплектация происходит в основном чугунными бурильными трубами небольшого диаметра.
- Газопроводы.
- Нефтепроводы.
Безнапорные трубы ЧК
Безнапорные чугунные канализационные (ЧК) трубы изготавливаются из серого чугуна, графит в котором имеет пластинчатую форму. Прочность таких труб несколько ниже труб ВЧШГ, и используются они на участках, не испытывающих экстремальных нагрузок.
Труба чугунная ТЧК – труба раструбная. На одном ее конце находится расширение, обеспечивающее надежное присоединение к ней следующей трубы при сборке всей системы. Такие трубы применяются при монтаже безнапорной системы, отводящей хозяйственно-бытовые и канализационные стоки небольших жилых и промышленных зданий.
Раструб облегчает соединение труб
Используйте чугунные трубы для устройства канализационной системы на дачном участке. Долговечность и надежность работы такой системы гарантирована на многие годы.
Безнапорные чугунные канализационные трубы вполне можно использовать совместно с пластиковыми трубами. Резиновые переходные манжеты обеспечат надежное крепление на стыках труб, произведенных из разных материалов. Еще одним достоинством таких труб является возможность их демонтажа и повторного использования.
Безраструбные чугунные трубы SML
Из чугуна с высоким содержанием графита методом центробежного литья изготавливаются трубы чугунные канализационные SML. С внутренней стороны эти трубы покрываются специальным эпоксидным составом. Благодаря такой защите сведена к минимуму вероятность образования внутри труб наслоений и осадков, повышается их устойчивость и долговечность при контакте с агрессивными средами.
Производство чугунной трубы
Отличительные эксплуатационные свойства и преимущества безраструбных труб SML:
- Высокая прочность.
- Малая изнашиваемость. Периоды между проведением необходимых ремонтных работ увеличиваются, что позволяет значительно снизить эксплуатационные расходы.
- Способность выдерживать высокие температуры.
- Коррозионная стойкость. Возможно использование таких труб для транспортировки любых агрессивных и коррозионно-опасных жидкостей.
- Хорошая стойкость к ударам.
- Негорючесть. Дополнительная огнезащита таким трубам не требуется.
- Акустический комфорт. Нет необходимости использовать добавочную шумозащиту.
- Отсутствие раструбов на концах труб позволяет соединять их между собой хомутами.
Внешний вид чугунных SML труб
Благодаря вышеперечисленным свойствам SML труба чугунная безраструбная применяется:
- для устройства отвода хозяйственно-бытовых и канализационных стоков жилых зданий;
- для отвода сточных вод различных производств;
- для внутренних, а также наружных инженерным систем общественных помещений, предъявляющих к ним повышенные требования по шумозащие и пожаростойкости (многоэтажные гостиницы, офисные здания, учебные заведения, вокзалы, больницы и т.п.).
Методика сборки
На практике часто приходится сталкиваться с двумя типами соединений:
- однотипных труб, то есть чугунных;
- сборка пластик-чугун.
Рассмотрим подробно каждый из них.
Как выполняется соединение ТЧК.
Применение раструбных труб делает монтаж более удобным, поэтому рассмотрим, как производится их стыковка.
Алгоритм действий выполняется в следующем порядке:
- производят очистку концов соединяемых труб, после чего на раструб и гладкий конец наносят смазку, потом производят их состыковку. Необходимо заметить, что раструб должен быть на трубе, к которой выполняется подсоединение. То есть на уже установленную;
- далее выполняется чеканка, для этого в зазор между раструбом плоским концом чугунных канализационных труб вставляется просмоленный уплотнитель (например, пакля). Им необходимо забить раструб примерно на две трети. В качестве инструмента используется лопатка из дерева и молоток;
- для заполнения оставшегося пространства в раструбе используют не пропитанный уплотнитель, это повышает качество сцепления с цементом;
- приготавливается цементный раствор, рекомендуем использовать марки 300 или 400 в пропорции к воде 1/9;
- приготовленный раствор выливают в раструб, после чего он утрамбовывается.
Реализация раструбного соединения
При стыковке очень важно, чтобы была полная герметизация соединения. С этой целью при монтаже канализационных труб из чугуна производится замена раствора цемента на герметик. Такой вариант более надежен, но значительно дороже
Такой вариант более надежен, но значительно дороже.
Как соединить чугунную канализационную трубу с пластиковой.
Данный тип стыковки выполняется значительно проще. Для выполнения соединения чугунной и пластиковой труб канализационной системы потребуется купить соединительный манжет и герметик.

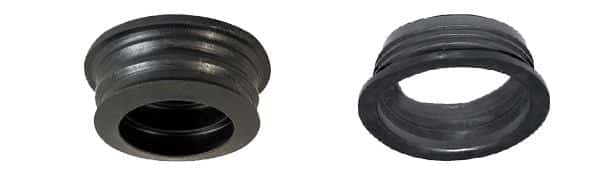

Соединительный манжет
Процесс происходит в следующем порядке:
- необходимо прочистить внутреннюю поверхность раструба;
- на очищенное место наносится герметик;
- устанавливается манжет, к нему подсоединяется труба из пластика, после чего соединение принимает показанный на рисунке вид.
Подключение пластикового отвода к чугунному стояку
Особенности канализационной системы в многоквартирном доме
На фото можно увидеть, как выглядит схема канализации в высотном жилом здании. Чтобы она функционировала бесперебойно, нужна ее периодическая очистка. Даже при правильном расчете уклона трубы нет гарантии, что стоки будут беспрепятственно попадать в стояк. Причина появления засоров кроется в наличии в канализационных стоках загрязнений, препятствующих хорошей проходимости.
Оптимальный уклон труб не применяют к бытовым приборам, которые оснащены насосами, выводящими отработанную жидкость под давлением. Правила пользования канализацией в многоквартирном доме предполагают наличие гидрозатвора или водяной пробки. Благодаря такому конструкционному решению канализационные газы не могут проникнуть в жилые помещения. Сифон, в котором образуется водяная пробка, изготавливают изогнутой формы. В нем находится вода и стоки, перекрывающие полностью трубу по диаметру.
Причины текущей актуальности чугунных труб
В настоящее время, когда полимерные материалы занимают все большую долю рынка, чугунные трубы для многих могут показаться попросту устаревшим решением. Все же их продолжают использовать в системах водо-, теплоснабжения, нефтепровода, пожаротушения и других объектов промышленного назначения. Происходит это потому, что срок эксплуатации чугунных канализационных труб очень велик, у них имеются некоторые важные характеристики, плюс они проверены на практике годами.
К основным техническим характеристикам можно отнести:
- устойчивость к окислению, она выше, чем у стали;
- имеют малый коэффициент температурного расширения;
- высокая износоустойчивость;
- отличная звукоизоляция – шума бегущей воды почти не слышно;
- усиленная прочность – устойчивость к механическим ударам, перепадам давления – аварийность минимальна;
- способность долго работать в условиях низких и высоких температур, при этом в случае перепадов температур эксплуатационные свойства материала не утрачиваются;
- чугун является экологически безопасным материалом, так как не выделяет токсинов;
- не возгорается;
- такие трубы довольно легко прокладывать, к ним всегда можно найти комплектующие для разводки системы;
- малая стоимость работ по прокладке и эксплуатации чугунных труб;
- цена доступна каждому.
У чугунных труб есть и ряд недостатков:
- Большая масса. Из-за этого в значительной степени усложняется процесс укладки труб в затрудненных условиях. Чтобы их перевезти, нужно заказывать специальный автотранспорт.
- Процесс стыковки. Является медленным занятием, которое, к тому же, отбирает много сил.
- Герметичность стыков. Это является слабым местом чугунных труб – где-то через 5-7 лет их придется чеканить по-новому.
Эти нюансы заставляют многих потребителей отдавать предпочтение пластиковым трубам.
Тем не менее, в условиях, когда к системе канализации предъявлены специальные требования по прочности и акустическим параметрам, или нагрузка на нее будет более сильной на протяжении всего времени, то лучше применять изделия из чугуна. Благодаря своей большой массе, за счет толстых стенок, трубы из чугуна способы выдерживать большие нагрузки, они получаются износостойкими и долговечными, хорошо гасят звуковые вибрации.
Размеры и диаметры
Рассматривая размеры чугунных канализационных труб, вы должны узнать, что на сегодня существует три единицы размеров. Они отличаются поперечным сечением. Основными видами являются SMU и SME. Первые имеют гладкие концы, у вторых один конец гладкий, а второй имеет раструб. Трубные изделия обладают маркировкой по номинальному сечению.
Взглянув на надпись, в первой ее части вы увидите марку материала. Далее указывается номинальное сечение. Например, если маркировка выглядит следующим образом: Dn 100, при этом внутренний диаметр составит 100 мм, а наружный равен 110 мм
Рассматривая размеры чугунных канализационных труб, вы должны обратить внимание на изделия с раструбом, которые подразделяются на три класса. Каждый из них имеет свою толщину стенки и обозначается буквами А, Б или ЛА

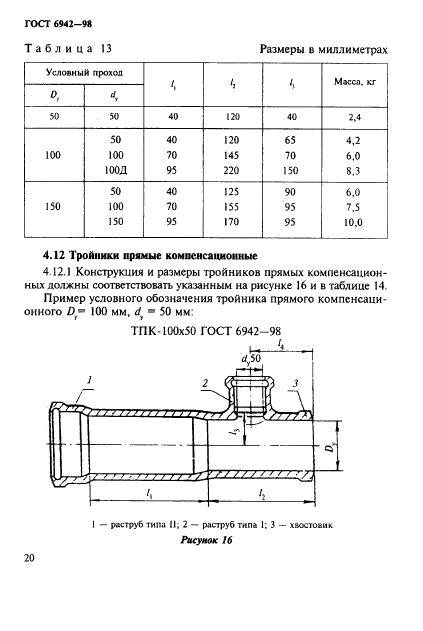

Из таблицы размеров чугунных канализационных труб вы сможете узнать, что изделия имеют наружный диаметр в пределах от 81 до 429 мм. А один из главных показателей — условный проход варьируется от 65 до 400 мм. Что касается толщины стенки, то она не может быть разной, и в зависимости от этого труба относится к классу А, если толщина варьируется от 7, 4 до 13, 8. Когда труба относится к классу Б, толщина стенки изменяется от 8 до 15 мм, а вот у трубы класса ЛА толщина стенки составляет предел от 6,7 до 12,5 мм.
Вес трубы зависит от размеров. Например, если перед вами труба Ду50, то ее масса составит 11 кг. 620 кг будет весить труба Ду 1000. Промежуточные значения 40 и 25 кг верны для труб Ду150 и Ду100 соответственно. Но эта масса является предполагаемой. Она может отличаться от реальной. Из-за внушительного веса изделия из чугуна реализуются отрезками, длина которых варьируется от 0, 75 до 7 м.
При рассмотрении размеров чугунных канализационных труб вы должны учитывать, что приобретать изделие с толстой стенкой не следует, если давление в системе будет невысоким. Это позволит сократить расходы при покупке, а также затраты на монтаж и транспортировку.
Классификация
Принято различать следующие группы трубопроводов:
- напорные (ВШЧГ);
- безнапорные (ЧК);
- безраструбные (SML);
- напорные раструбные (ЧНР).
Эти трубы используются для сборки стандартных канализационных линий. Диаметр чугунных труб канализации зависит от места расположения в системе, расчетных параметров линии и прочих показателей. Рассмотрим группы труб и их специфические качества:
Напорные и безнапорные
Существуют изделия, рассчитанные на использование в напорных и безнапорных (самотечных) канализационных системах.
Напорные виды (ВШЧГ, изготовлены из высокопрочного чугуна, армированного шаровым графитом) используются в системах, где производится перекачка стоков под давлением. Чаще всего это линии, размещенные на промышленных площадках. Их устойчивость к коррозии выше в 3-8 раз, чем у стальных аналогов, что делает выбор подобных трубопроводов более предпочтительным. Добавки шарового графита увеличивают прочность, позволяющую укладывать эти трубы на большой глубине или под автомобильными дорогами.
Безнапорные образцы изготавливаются с добавлением пластинчатого графита. Их стандартная маркировка — ЧК (Чугунные Канализационные). Прочность материала уступает ВШЧГ, поэтому их применяют только для сборки самотечных систем. Безнапорные чугунные канализационные трубы, размеры и прочие параметры которых хорошо знакомы сантехникам из управляющих компаний, активно использовались во времена СССР. В настоящее время они дослуживают свой срок в качестве стояков канализации, подвальных и наружных участков сетей.
Раструбные и безраструбные
Безраструбные виды (SML) изготавливаются из серого чугуна с объемными добавками графита. Внутренняя поверхность покрывается защитным слоем эпоксидного компаунда, исключающего коррозию и образование наслоений на стенках. Для соединения используются специальные конструкции, действующие по принципу хомутов. Безраструбные сборки демонстрируют высокую устойчивость к перепадам температуры, звукоизоляцию, механическую прочность. Используются в линиях водоотведения.
Раструбные изделия до сих пор являются наиболее распространенными в канализационных системах жилых и общественных зданий, собранных в советское время. Они легко собираются, но обладают большим весом и требуют использования специальных уплотняющих составов. Наиболее слабым участком считается раструб, который при монтаже часто подвергается значительным механическим нагрузкам. Размеры чугунных канализационных труб всех типов подчинены одному стандарту. Это позволяет использовать одни и те же фасонные изделия — тройники, крестовины, отводы и т.п. — для всех видов трубопроводов.
Как определить качественную продукцию
Качественные изделия из чугуна отличаются следующими параметрами:
- На изломе хороший чугун имеет мелкозернистую и однородную структуру.
- Наличие невидимых глазу дефектов можно определить на слух. Любые раковины или трещины будут слышны при простукивании по примечательным изменениям характера и тона звука. Продолжительность и высота звучания качественных изделий будет существенно отличаться от дефектных, так что можно очень точно определить локализацию изъянов.
Еще один немаловажный момент, который оказывает существенное влияние на срок службы чугунных труб – это грамотная сборка канализационной системы из них. Помните, что трубопрокаты, снабженные раструбами, должны быть расположены только одним способом. То есть, направление раструба должно быть только противоположным движению стоков в системе. Кроме того, закупоривать или зачеканивать стыки нужно только очень надежными, качественными изоляционными материалами.
Чтобы придать канализационной системе необходимую конфигурацию, используются разного рода фитинги – это могут быть тройники, крестовины, заглушки, переходники, отводы и другие детали. Подбирая тот или иной элемент, не забывайте поинтересоваться свойствами и типом материала, из которого он изготовлен. Для сборки трубопровода из чугунных изделий можно использовать фасонные элементы с аналогичными характеристиками. Если коэффициент расширения труб и фитингов при резком скачке температуры будут разными, стыки или даже сами трубы из чугуна могут деформироваться или лопнуть.
Технические характеристики чугунных труб
Чаще всего чугунные трубы используются для канализации в многоэтажных домах и производственных помещениях. Канализация частного дома менее подвержена большим нагрузкам, поэтому там они применяются редко.
В основном их используют при прокладке наружной канализации, то-есть там где трубопровод проходит вне дома и подвержен сильным нагрузкам. Чугунные трубы выдерживают нагрузку от давящего на них грунта.
Видео: ремонт трубы. крестовины.. ЧУГУННАЯ РАСТРУБНАЯ без демонтажа
Эксплуатационные характеристики чугунной трубы:
- высокая прочность и износостойкость – по статистике они имеют самый маленький процент аварий трубопровода;
- устойчивы к гидро ударам – выдерживают нагрузку до 550 Н/мм²;
- хорошая шумоизоляция;
- укладываются на глубину до 10 м.;
- выдерживают низкие температуры – до минус 60°С;
- можно укладывать «дугой» не используя соединительных элементов;
- срок эксплуатации 80 лет.
Гарантийный срок службы чугунной трубы составляет 80 лет, при качественном монтаже и правильной эксплуатации этот срок увеличивается до 100 лет и больше.
Что влияет на продолжительность эксплуатации канализации?
Если нужно, чтобы система служила дольше, необходимо позаботиться о том, чтобы при монтаже были использованы только качественные материалы.
При выборе трубы важно проверить следующее:
- Внешний и внутренний диаметр труб должны строго соответствовать требованиям, установленным ГОСТом;
- На поверхности труб не должно быть лишних впадин, наростов;
- Трубы должны быть предварительно обработаны нефтяным битумом;
- Иногда стоит подумать о том, чтобы использовать специальный чугун для защиты покрытия;
- Проверить антикоррозийное покрытие. Его поверхность не должна иметь повторных включений. Свищи, швы не должны быть видны;
- На изломах и поворотах должна наблюдаться мелкозернистая структура.
Внутренние дефекты труб найти гораздо сложнее, но опытные мастера могут определить наличие и место повреждений по звуку, при постукивании по трубе металлическим предметом. Если есть дефекты, звучание удара будет отличаться по продолжительности и тону от таких же постукиваний по изделиям, не содержащим дефектов.
Внимание — элементам для прокладки систем!
Есть много различных элементов, которые используются для прокладки канализации. Это различные переходники, разветвляющие кресты, заглушки, фитинги и прочее
Необходимо помнить, что недостаточно правильно выбрать саму трубу, важно обратить особое внимание на материал этих элементов. Все материалы должны быть совместимыми с чугуном. Если не правильно подобрать материал, во время перепадов температуры может измениться геометрия соединений и труб
Материал трубы должен быть без шлака, наплывов и посторонних наростов. Мельчайшие несоответствия стандарту могут привести к быстрому выходу из строя не только отдельно взятых элементов, но и всей системы уже на начальном этапе использования
Если не правильно подобрать материал, во время перепадов температуры может измениться геометрия соединений и труб. Материал трубы должен быть без шлака, наплывов и посторонних наростов. Мельчайшие несоответствия стандарту могут привести к быстрому выходу из строя не только отдельно взятых элементов, но и всей системы уже на начальном этапе использования.
