Устройство и принципиальная электрическая схема кондиционера

Конструкция и устройство кондиционера?

Наружный блок кондиционера состоит:

  1. Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру. Компрессор бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха.
  2. Четырехходовой клапан — устанавливается в реверсивных (тепло — холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный — на охлаждение.
  3. Плата управления — как правило, устанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку большие перепады температуры и влажности снижают надежность электронных компонентов.
  4. Вентилятор — создает поток воздуха, обдувающего конденсатор. В недорогих моделях имеет только одну скорость вращения. Такой кондиционер может стабильно работать в небольшом диапазоне температур наружного воздуха. В моделях более высокого класса, рассчитанных на широкий температурный диапазон, а также во всех коммерческих кондиционерах, вентилятор имеет 2 — 3 фиксированных скорости вращения или же плавную регулировку.
  5. Конденсатор — радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается.
  6. Фильтр фреоновой системы — устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не поможет.
  7. Штуцерные соединения — к ним подключаются медные трубы, соединяющие наружный и внутренний блоки.
  8. Защитная быстросъемная крышка — закрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи.

Внутренний блок кондиционера состоит:

 Передняя панель — представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.)

  1. Фильтр грубой очистки — представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т.п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц.
  2. Испаритель — радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.
  3. Горизонтальные жалюзи — регулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.
  4. Индикаторная панель — на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях.
  5. Фильтр тонкой очистки — бывает различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т.п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает.
  6. Вентилятор — имеет 3 — 4 скорости вращения.
  7. Вертикальные жалюзи — служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях кондиционеров премиум-класса.
  8. Поддон для конденсата (на рисунке не показан) — расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг.
  9. Плата управления (на рисунке не показана) — обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором.
  10. Штуцерные соединения (на рисунке не показаны) — расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки.

Коллекторный тип двигателя

С развитием технологий коллекторный двигатель стал менее востребованным по нескольким причинам:

  • Максимальная производительность составляет 40 тыс. оборотов в минуту. Для кондиционера этого мало. К примеру, такое количество оборотов сопоставимо с работой центробежной соковыжималки.
  • Коллекторные двигатели не терпят агрессивную среду, что в городских условиях эксплуатации быстро приводит устройство к поломке.

  • Одним из самых больших минусов является шум во время работы кондиционера. Невозможно спокойно говорить, читать и вообще отдыхать рядом с ним. Более того, уровень шума таких устройств иногда превышает закон о тишине, что может обернуться административным штрафом.
  • При частой работе приходится постоянно чистить щётки.
  • Графит, используемый в качестве одного из материалов, постоянно ломается.

Основные типы кондиционеров

Разнообразие конструкций устройств кондиционирования воздуха позволяет применять их в самых разных местах. Например, модели мобильных кондиционеров не требуют монтажных работ. Из помещения на улицу выводится специальный блок или шланг для отвода теплого воздуха.

Очень простой монтаж и дальнейшее обслуживание у моноблочных устройств. В магистралях фреона нет никаких разъемов, поэтому его утечка полностью исключается. Такие кондиционеры отличаются низким шумом, обладают высоким КПД, однако, имеют довольно высокую стоимость.

Монтаж оконных кондиционеров осуществляется в проемах стен или окнах. При работе они производят много шума, но, благодаря низкой цене, удобству монтажа и обслуживания, пользуются широкой популярностью у потребителей.

Одной из разновидностей кондиционеров являются сплит-системы. Их конструкция включает в себя наружный и внутренний блок. Соединение обеих частей производится с помощью медных труб. По этим трубам происходит циркуляция хладона. Наружный блок состоит из компрессора, конденсатора, вентилятора и дросселя. Во внутреннем блоке установлен испаритель и вентилятор. Выпускается множество модификаций сплит-систем, что позволяет их устанавливать во многих местах.

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

  • электрический провод;
  • медные трубы двух размеров;
  • пластиковая трубка для дренажного трубопровода;
  • теплоизоляция для труб;
  • скотч;
  • пластиковый кабель-канал;
  • металлические кронштейны L-образной формы;
  • крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

  • отвертки;
  • строительный уровень;
  • ключи шестигранники;
  • дрель и набор сверл;
  • перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

  • труборез с острым лезвием;
  • триммер;
  • развальцовка;
  • трубогиб;
  • манометрический коллектор;
  • вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

Требования к установке кондиционеров

чтобы кондиционер приносил максимум пользу, необходимо соблюдать некоторые правила:

  1. Выбирать именно ту модель, которая соответствует параметрам помещения (размеры, наличие техники и прочее).
  2. Правильный монтаж.
  3. Соблюдение правил эксплуатации и профилактики.

Кондиционер имеет два блока, на каждый из которых возложены определенные функции. Внешний – это конденсатор, а внутренний – испаритель. Они соединяются с помощью проводов, трубок, в которых функционирует фреон.

Очень важно выбрать правильное место для установки системы. При этом следует учитывать вес блока, свободный доступ к нему и прочее

Устанавливать кондиционер следует ближе к окну

Устанавливать кондиционер следует ближе к окну

Внешний блок должен быть расположен на прочной стене, которая сможет выдержать вес более 60 кг. Не следует производить монтаж на газобетоне. Внешний блок должен быть защищен от воздействия окружающей среды. Сделать это можно с помощью ограждений и навесов.

При установке внутреннего блока следует учесть:

  1. Расстояние от внешнего до внутреннего блока должно быть минимальным. Это позволит обеспечить более высокую эффективность.
  2. Испаритель не должен быть заслонен шторами, мебелью и др.
  3. Между мебелью и внутренним блоком должно быть расстояние не менее 3 метров.
  4. Нельзя устанавливать систему над батареями.
  5. Обеспечить свободный доступ.
  6. Расстояние от блока до потолка должно быть не менее 10 см.

Необходимо обеспечить герметичность и надежность крепления кондиционера. Если для соединения блоков применяется магистраль, то потребуется вакуумизация соединений.

Типы кондиционеров

Кондиционеры сплит – системы

Устройства типа сплит прекрасно подходят для маленьких комнат.

Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.

Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.

Кондиционеры потолочного типа

В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.

Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.

Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.

Сплит-система

Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.

В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.

А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.

Промышленные кондиционеры

Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.

Их нередко устанавливают в домах, где нужен особый микроклимат для каждого помещения – торговых центрах, банках, гостиницах.

Центральные и крышные кондиционеры

Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.

Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.

По возможности лучше выбирать крышные моноблоки, которые более простые в установке.

Требование к линии электропитания

Требования к отдельной линии электропитания:

  • наличие автомата на линии
  • наличие заземления
  • только медные кабели
  • сечение проводов от 3 Х 2,5 и выше

Также необходимо провести электропитание от внутреннего блока кондиционера к внешнему. если это возможно — кабель можно класть вместе с фреоновой межблочной трассой.

В подключении кондиционера необходимо руководствоваться инструкцией по эксплуатации, в которой, кроме прочего, указано как именно подключать электрические провода. Также в инструкции приведена подробная схема подключения проводов для этой определенной модели.

Второе решение чтобы получить информацию для монтажа конкретного кондиционера — электрическая схема представленная на внутренней стороне крышки блоков кондиционера, либо на самих блоках. В ней в подробностях указано как необходимо соединять блоки кондиционера между собой и как соединять сплит-систему с существующей электросетью.

Рассмотрим самую распространенную последовательность подключения домашнего кондиционера.

Подключаем питающий провод к монтажному блоку. В монтажном блоке кондиционера, подключение питающего провода производиться строго согласно приведенной схеме на крышке.

Черный провод, который идет от автомата подключается к клемме L

Синий провод подключается к клемме N

Желто-зеленый провод подключается на массу кондиционера

Подключение наружного блока необходимо осуществлять следуя руководству пользователя или схеме расположенной на кондиционере. Подключение блоков сплит-системы между собой производиться силовым кабелем, сечением не менее, чем указано на крышке.

Сечения проводов, рекомендованных к использованию при мощности кондиционера до 4,6 кВт — 3 Х 2,5. Поставьте автомат на 20А. Для подключения кондиционера необходимо использовать только медные кабели.

Выполняйте монтаж электрики не торопясь и строго придерживаясь схемы. Электрокабели укладывайте в штробы и декоративные короба не открыто, используйте гофрированную трубу подходящего диаметра. Это позволит демонтировать или заменить провода при необходимости. Если вы кладете дренаж вместе с кабелем — не пренебрегайте прятать кабель в гофрированную трубку.

Механизм внедрения прибора в уже существующую систему питания

Специфика того, как подключить кондиционер к электросети, имеет свои технические особенности.

Оптимальный вариант решения данной проблемы – подсоединение регулирующего температуру прибора к отдельно выделенному в щитке автомату. Ампераж последнего подбирается исходя из технических характеристик оборудования, высчитывается по такой формуле: мощность кондиционера делится на 220В напряжения, полученное число увеличивается на 30% (как запас).

Перед тем, как осуществить процедуру подсоединения охладительной системы, следует правильно подобрать необходимое сечение проводов. Осуществляется это таким образом:

  • для силы тока менее 18А сечение должно составлять 1,5 мм2
  • 18-25А – 2,5мм2.

Сама процедура внедрения прибора в энергетическую систему квартиры заключается в следующем. Сама линия питания проводится максимально близко от распределителя к кондиционеру. Следует позаботиться о безопасности окружающих, прокладывая провода либо по глубокой выемке в стене, либо сконструировав защитный короб. Это не допустит доступ к голым незащищенным проводам посторонних людей. Кабель закрепляется с помощью специальных зажимов. Помимо защитной опции короб выполняет еще и эстетическую функцию – не позволяет чужому глазу заметить провода.

Корпус кондиционера оснащен цветными проводами, выведенными извне, которые подсоединяются к соответствующим клеммам.

Установку прибора лучше всего осуществлять во время проведения ремонтных работ. Суть состоит в том, то именно в это время монтажники обязаны штробить стену с целью укладки коммуникационных линий. В квартире агрегат размещают таким образом, чтобы охлажденный воздух равномерно распределялся по всему помещению.

Любого рода сплит – система сконструирована из двух блоков:

  1. внешнего (прикрепляется на стену снаружи)
  2. внутреннего (размещается в самом помещении)

Монтаж системы проводится в таком закономерном порядке:

  1. в стене необходимо сделать отверстие, через которое будет сливаться образовавшийся в процессе охлаждения воздуха конденсат
  2. внешний агрегат надежно закрепляется с помощью кронштейнов на уличной части дома
  3. внутренний блок устанавливается в квартире
  4. фреоновая магистраль соединяет обе части устройства между собой
  5. прокладка электропроводов
  6. следует осуществить вакуумирование трубы с фреоном при помощи помпы с целью снижения общей нагрузки на мотор, а также удаления лишнего воздуха из системы

Схема мульти сплит системы

Мульти сплит система — это кондиционер имеющий один внешний блок и несколько внутренних

В этом случае добавляются ещё несколько внутренних блоков, а также:

Distributor — распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.

В схеме также присутствуют элементы, которые используются не только в мульти системах:

Receiver tank — ресивер.

Ресивер имеет несколько предназначений — защита от гидроудара компрессора, слив фреона при ремонте и т.д.

В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ

Общая схема работы кондиционера

Вся система построена на способности веществ поглощать тепло при испарении и выделять его при конденсации. Такая схема кондиционера и заложена в работу современной сплит-системы. Основным веществом внутри замкнутой системы устройства является фреон. Имея возможность изменять его агрегатное состояние путем изменения температуры и давления, мы сможем охлаждать радиатор и прогонять через него воздух с улицы.

Но для начала ознакомимся с основными элементами сплит-системы. Схема и принцип работы кондиционера предполагают использование двух блоков: наружного и внутреннего. Для чего они нужны?

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

  1. Прямое подключение к розетке.
  2. Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний)

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

  • климатическим системам оконного типа;
  • любым при мощной электрической сети в жилом помещении;
  • временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

  • схему работы кондиционера;
  • общую схему подключения;
  • электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Не стоит рисковать! Если схемы для вас непонятны, не полагайтесь на волю случая. Обратитесь за помощью к профессионалу, который безопасно и в короткие сроки проведет качественную установку.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

  • старая проводка с использованием алюминиевой проволоки;
  • некачественное сечение проводов, которые могут не выдержать нагрузки;
  • отсутствие заземления и защиты от перепада напряжения;
  • критическое состояние электрической проводки, наличие механических повреждений.

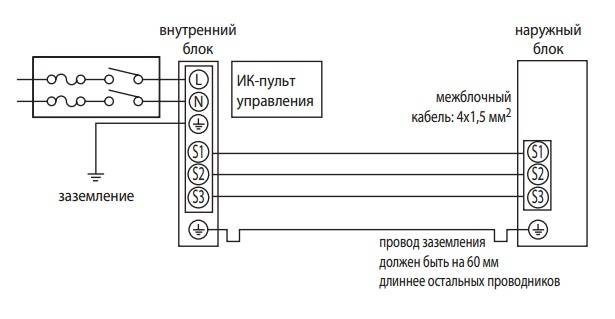

Схема подключения кондиционера к электросети

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

  • для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
  • медная проводка;
  • соответствие диаметра провода требованиям;
  • наличие заземления.

Медная проводка — обязательное требование для подключения прибора

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

Подбираем набор необходимого инструмента и нужные материалы.
Изучаем предложенные производителем схемы.
Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
Осуществляем проверку исправной работы всех составляющих изделия.

От конструкции изделия не зависит, откуда идет кабель подсоединения к розетке — от испарителя или внешнего модуля.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

  • приветствуется наличие дифференцированного реле или надежного заземления;
  • она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
  • если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
  • она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Если расстояние между системой и электрощитом до 10 м, то подойдет сечение в 1,5 мм2, когда расстояние больше, тогда и сечение увеличивается.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

Удаляем декоративную переднюю панель.
Демонтируем крышку защиты, фиксатор кабеля в нижней части.
Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
Надежно укрепляем провод на выходе из коробки.
Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Второй способ

Используя отдельный кабель для кондиционера, несложно добиться стабильной и надежной работы оборудования. Такой способ подключения климатического оборудования рекомендуют специалисты. Он имеет ряд существенных преимуществ.

При прокладке индивидуальной линии для кондиционера отпадает необходимости в привязке к имеющейся электросети. Это позволяет размещать модули системы в любом удобном месте, а также отказаться высчитывания общей нагрузки на провод. Пользователь может установить более мощное оборудование.

Для защиты от перегрузки сети и перепадов напряжения всегда используют отдельную защиту. В случае короткого замыкания либо выходу кондиционера из строя остальная бытовая техника в квартире или в частном доме будет работать в штатном режиме.

К прокладываемой отдельной электрической линии установлен ряд требований:

  • Наличие АЗО или УЗО;
  • Использование только медных жил с подходящим размером поперечного сечения;
  • Выбор кабеля длямонтируемой линии с учетом требований производителя;
  • Наличие обязательного заземления.

Для обеспечения должного уровня защиты и сохранения целостности стен, провода помещают в защитную гофру, а затем фиксируют хомутами. Допустимо использование специального пластикового короба, закрепляемого на поверхности стены с помощью шурупов либо клея.

Любая электрическая схема кондиционера предполагает использование кабеля с подходящими характеристиками. Наиболее востребованы изделия, маркируемые ВВГ. Для их защиты используется поливинилхлоридная изоляция. Сформированная с использования подобного кабеля проводка способна прослужить не менее 30 лет.

Если планируется скрытый монтаж, выбирают ВВГ-П. Плоский кабель лучше размещается внутри подготовленной штробы. Для кабель-каналь либо гофры предпочтительно использовать негорючий ВВГ-НГ, разработанный специально для подобных условий эксплуатации.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
