Насколько важно знать давление фреона в кондиционере

Давление фреона в кондиционере: параметры измерения

Сегодня кондиционеры завоевали широкое распространение, причём их популярность продолжает стремительно расти. В связи с этим, многим полезно знать некоторую информацию, касающуюся обслуживания системы кондиционирования. К числу немаловажных аспектов, с которыми можно столкнуться, относится давление фреона в кондиционере

Почему это так важно и для чего используется вышеуказанное вещество, мы расскажем вам в нашей статье

Принцип работы кондиционера, как известно, происходит за счёт переноса холода и тепла. С целью обеспечения нормальной работы система должна содержать в себе хладагент, он же и являет собой фреон. Без данной составляющей ни один кондиционер не сможет работать в режиме охлаждения.

Если говорить о системах кондиционирования бытового назначения, то в данном случае может использоваться фреон двух разновидностей, включая r22 и r410. От наличия хладагента зависит то, будет ли вообще работать данное приспособление, а если же речь идёт об эффективности, то здесь уже следует исходить от уровня его давления. Далее мы расскажем вам о том, каким образом можно измерить данный показатель, а также о специализированном регуляционном клапане, который контролирует значение давления в кондиционере.

Проверка вентилей наружного блока

Еще один способ узнать, что в кондиционере нет или мало хладагента – проверить вентили наружного блока. Они расположены внизу, с правой стороны и могут быть закрыты защитным кожухом (см. фото). Такой вариант лучше всего работает в теплое время года.

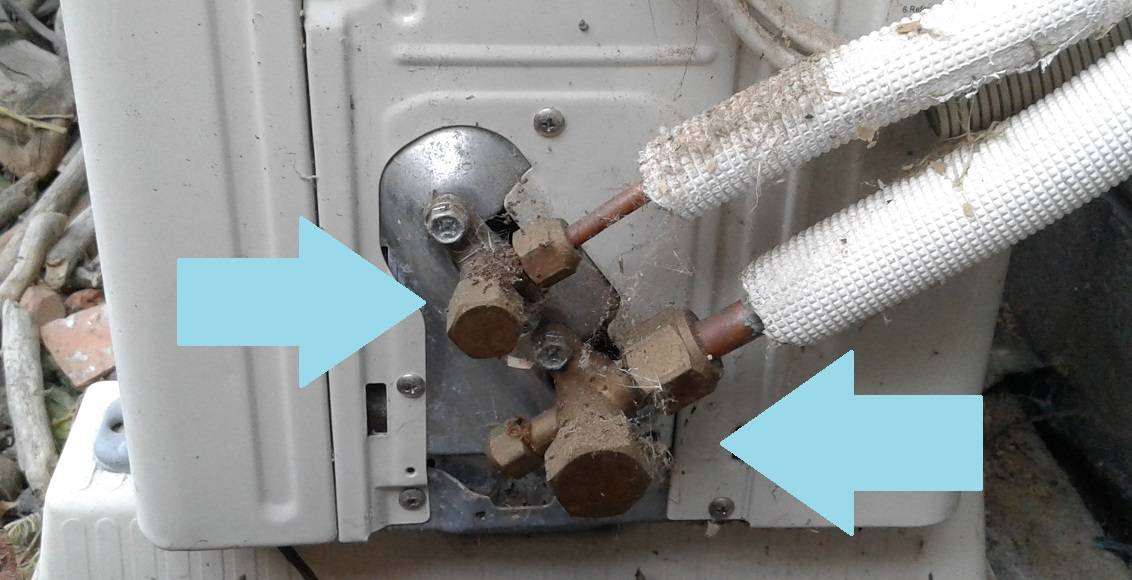

Расположение сервисных вентилей кондиционера.

Перед проверкой включите кондиционер на полную мощность и выставьте минимальную температуру. Дайте поработать ему 5-10 минут

После обратите внимание на вентили. Если на них скопился конденсат, они охладились – все в порядке, в системе есть хладагент

Если на сервисных вентилях нет конденсата и их температура не изменилась – фреон полностью ушел из кондиционера. Если же на поверхности вентилей образовался иней, лед – в системе недостаточно хладагента. Наледь образуется по той же причине, что в наружном блоке.

Основные неполадки

Рассмотрим наиболее часто встречающиеся поломки прибора и их причины возникновения, связанные с давлением.

  • Низкий уровень. Он может свидетельствовать об утечке хладагента и его недостатке. Также он может появиться при плохой работе испарителя. При некачественной работе вентиля регулирования температуры также может возникнуть неисправность.
  • Высокий уровень. Если на манометре указано значение высокого давления, это может означать, что при проведении процедуры заправки вы превысили уровень фреона. Также способствует его повышению плохо работающий конденсатор. Еще одной причиной может послужить наличие и скопление в приборе газов, не поддающихся изменению своего состояния.

Измерение давления

Как проверить остаток фреона в сплит-системе

Определить недостаток или избыток хладона в контуре сплит-системы можно по величине перегрева газа, идущего из испарителя в компрессор. Разъясним данное понятие:

  • испарившийся во внутреннем теплообменнике хладагент движется по трубке низкого давления в компрессор;
  • по дороге пар успевает дополнительно нагреться на 5—8 °С (если количество фреона соответствует норме);
  • разница между температурой кипения жидкости и реальной температурой газа на всасывающем патрубке компрессора называется перегревом.

Расположение сервисных портов сплит-системы и подключение манометрической станции

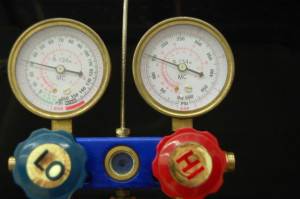

Для работы вам понадобится манометрическая станция с присоединительными шлангами и контактный термометр (также подойдет электронный пирометр). Диагностируем остаток фреона согласно следующей инструкции:

  1. Узнайте тип используемого в кондиционере хладона по шильдику, закрепленному на внешнем модуле.
  2. Синий шланг, ведущий к манометру низкого давления (сокращенно — НД), находящийся слева на коллекторе, подключите к сервисному порту газовой магистрали, как сделано выше на фото. Она отличается большим диаметром.
  3. Включите сплит-систему на охлаждение при максимальном режиме работы вентилятора. Откройте левый кран манометрической станции.
  4. Снимайте показания только после запуска компрессора. Звук работающего агрегата хорошо слышится из внешнего блока.
  5. Узнайте температуру кипения вашей марки фреона при измеренном давлении, ориентируясь по таблице.
  6. С помощью термометра измерьте реальный нагрев газовой трубки на всасывающей стороне. Рассчитайте разницу между этой температурой и табличным значением точки кипения.
  7. Переходите к анализу результата.

С помощью термометра определяется нагрев газового патрубка большого диаметра, приходящего от внутреннего блока к компрессору

Разберем пример, отображенный на фото. Стрелка показывает 5.4 Бар, что соответствует точке кипения фреона R22 +8 °С. Измеряем температуру всасывающего патрубка и получаем, например, +14 градусов, величина перегрева составит 14 — 8 = 6 градусов. Допустимый диапазон для всех типов воздушных кондиционеров, включая автомобильные, составляет 5—8 °С, значит, количество хладона в норме.

Признаки нехватки фреона в сплит-системе

Если в результате измерений вы получили перегрев пара более 8 градусов, налицо недостаток фреона в контуре сплит-системе. Что происходит в кондиционере:

  1. Жидкость закипает в первой секции испарителя и переходит в газообразное состояние. Пар, пройдя сквозь трубки теплообменника и участок магистрали до компрессора, успевает сильно нагреться.
  2. Постоянно всасывая горячий газ, компрессорный агрегат плохо охлаждается и начинает перегреваться, сокращается ресурс механизма.
  3. Производительность по холоду заметно снижается. 1 кг хладона в среднем способен поглотить и перенести 50 Вт теплоты – чем меньше расход фреона в элементах контура, тем слабее охлаждается воздух.

При утечке хладона на стыках появляются следы масла, не заметные на первый взгляд

Недостаток хладагента сопровождается другими побочными признаками:

  • по команде датчиков сплит-система часто отключается и показывает ошибку;
  • компрессор долго работает в максимальном режиме;
  • трубки и сервисные порты покрываются инеем, в запущенных случаях на ребрах испарителя нарастает снежная «шуба».

Идентичные симптомы проявляются на кондиционерах авто, поскольку они функционируют по аналогичному принципу.

Переизбыток и другие неполадки в сплит-системе

Величина перегрева оказалась меньше 5 градусов? Значит, в системе циркулирует слишком много жидкости. Часть вещества не успевает испариться в теплообменнике внутреннего блока, отдельные капли могут попадать в компрессор, а это чревато крупной поломкой.

Если вы уверены в собственных силах, попытайтесь удалить часть фреона самостоятельно. По манометру на коллекторе или по таблице определите, какое давление должно быть в кондиционере при нормальном перегреве +7 °С и аккуратно стравите малую порцию газа.

Аномально высокий либо слабый перегрев возникает не только из-за хладагента, но и различных неисправностей:

  • засорена капиллярная трубка дроссельного клапана;
  • неполадки компрессора или осушителя;
  • неисправен четырехходовой соленоидный клапан, обращающий цикл в другую сторону (режимы охлаждение / обогрев).

Диагностику и устранение неполадок автокондиционера лучше доверить мастеру станции техобслуживания

Указанные проблемы решаются одним способом – вызовом мастера, несведущий пользователь просто не сможет их диагностировать. Если манипуляции с хладоном не дали результата, звоните в сервисную службу.

Преимущества и недостатки фреона R 410a

  • Высокий уровень удельной хладопроизводительности не требует установки мощного компрессора.
  • В случае утечки количество газа легко восполняется без потери качества хладагента.
  • Появляются широкие возможности в плане уменьшения энергопотребления оборудования.
  • Производительность по холоду на 50% выше, чем у систем с R22 и 407c.
  • Хорошая теплопроводность и низкая вязкость положительно влияют на эффективность работы системы. Тепло переносится быстрее и с меньшими затратами на перемещение.
  • Высокое рабочее давление в системе, которое негативно действует на компрессор, приводит к быстрому износу подшипников.
  • Разность давлений на стороне всасывания и нагнетания хладагента снижает КПД компрессора.
  • Увеличиваются требования к герметичности контура. Толщина стенок медных труб магистрали должна быть больше, чем для R22. Минимальное значение 0,8 мм. Значительное количество меди ведет к удорожанию системы.
  • Хладагент не совместим с деталями климатического оборудования, изготовленными из эластомеров, чувствительных к дифтометану и пентафторэтану.
  • Полиэфирное масло, используемое в кондиционере, стоит дороже минерального.

Как быстро повысить пульс?

Если редкий пульс не является симптомом сердечных заболеваний и появляется по физиологическим причинам, можно ускорить его и устранить неприятную симптоматику, воспользовавшись простыми средствами, имеющимися практически в каждом доме

Перед тем, как приступить к мероприятиям, важно принять во внимание обстоятельства, при которых пульс снизился

Инициирующий факторКак и чем проявлен?

Стрессы, потрясения, расстройства на нервной почве

При снижении ЧСС до сорока ударов в минуту и ниже можно принять седативные средства:

  • «Корвалол» — по двадцать капель трижды в день перед едой;
  • Настойка пустырника — по сорок кап. дважды каждый день;
  • Капли Зеленина — по двадцать пять кап. трижды в день.

Понижение давления и пульса

Оптимальный вариант — приём отваров на:

  • Тысячелистнике. Одну ст. л. залить 250-ю мл воды, довести до кипения и варить в течение двадцати минут, после чего оставить на шестьдесят минут. Процедить и пить по одной столовой ложке трижды в день;
  • Шиповнике. Две столовые ложки залить полутора литрами холодной воды и довести до кипения, после чего варить в течение двадцати минут. Отвару нужно настояться в течение часа. В немного тёплом виде его нужно процедить и протереть через сито ягоды, добавить три чайные ложки мёда и пить трижды в день по сто граммов.

Повышение давления и снижение пульса

Наилучшим решением станет:

  • Компресс из горчичников, которые прикладывают с правой стороны. Их нужно держать не более трёх минут до тех пор, пока не появится ощущение тепла. Запрещается использовать горчичники, если больной ощущает болевую симптоматику в груди, левой верхней конечности или лопаточной области, поскольку они могут стать причиной серьёзных осложнений;
  • Массаж — лёгкое массирование ушных мочек, растирание ладоней, поглаживание рук по всей их длине. Если ощущается несущественная болевая симптоматика в области груди, массажируют затылок, левое предплечье, подключичную область.

Беременность

  • Нужно вызвать врача, открыть окно и удобно усадить женщину, обеспечив опору для её спины;
  • Выпить чашку чая с мёдом и лимоном или некрепкий кофе;
  • Сделать тёплый компресс на лоб;
  • Выпить тёплой горячей воды.

Если человек достаточно вынослив и здоров, хорошим вариантом станут физические нагрузки (начиная с бега, прыжков и приседаний и заканчивая кардиоупражнениями).

Работа кондиционера зимой в режиме охлаждения

Охлаждение помещения с помощью сплит-системы допустимо только при условии, что температура снаружи не ниже +16°C или соответствует другим допустимым значениям, указанным в руководстве по эксплуатации оборудования. Во всех остальных случаях включение кондиционера с целью понижения температуры в комнате запрещено и грозит образованием льда и утечка воды из внутреннего блока.

На фото:Образование льда и утечка воды из внутреннего блока.

Если же есть необходимость поддерживать низкую температуру даже в зимний период, то лучше установить специальную систему, способную работать при более широких показателях температурных значений.

Еще один вариант – доработать кондиционер специальным зимним комплектом, который предоставит большие возможности по эксплуатации устройства в холодное время.

Как повысить давление в сплит-системе самостоятельно

Итак, мы узнали, что уровень давления в сплит системе недостаточный; как повысить давление в сплит-системе самостоятельно? Это довольно несложный процесс. Справиться с ним сможет любой желающий. Необходимо лишь соблюдать следующие рекомендации:

Чтобы увеличить уровень давления в системе, необходимо осуществить ее заправку хладагентом.
Перед началом работы необходимо уточнить, какое рабочее давление должно быть у данной сплит-системы. Обычно данная информация расположена на внешнем блоке и в технической документации.
Для работы нам потребуется прибор манометр. Он даст нам полную информацию о состоянии давления в кондиционере.
Подготовьте необходимый тип фреона. Чтобы выбрать оптимальный вариант хладагента, можно проконсультироваться со специалистами или посмотреть список рекомендуемых к заправке типов фреона в технической документации.
Замена фреона в кондиционере может быть частичной или полной. Это зависит от показаний манометра

В случае, если вам требуется частичная замена, необходимо обратить внимание на тип используемого хладагента. Дело в том, что некоторые их виды не поддерживают частичный способ заправки

Это связано с тем, что в их состав входят сложные многокомпонентные газы. Они имеют разную плотность и свойства. При частичной процедуре заправки произойдет их разрушение.
Необходимо подсоединить к внешнему блоку прибор с хладагентом.
Также прикрепите манометр для контроля работы.
Необходимо постоянно следить за показаниями манометра.
Включите в сеть кондиционер.
Начнется его заправка. Следите за изменениями уровня давления по показаниям прибора.
Также необходимо следить за температурными показаниями устройства. Она показывает степень конденсации хладагента.
Если вы заметили, что температура в кондиционере имеет слишком высокие показания, это означает, что следует еще заправить фреон.
После достижения стандартных значений для давления устройства заправку следует прекратить.
После окончания работ необходимо отключить сплит – систему от сети.
Включите ее в сеть через 2-3 часа и проверьте эффективность работы.
Подключите манометр и проконтролируйте уровень рабочего давления в устройстве.
Если его недостаточно, повторите процедуру через сутки.

Почему и как часто необходима дозаправка

Различные хладагенты стоят по-разному; в целом, можно сказать, что, чем фреон безопаснее, тем обойдется в большую сумму.

Однако должен напомнить, что для заправки любого оборудования необходим конкретный вид хладагента; использовать неподходящую разновидность, чтобы сэкономить, недопустимо. О правильном виде фреона напоминает маркировка на корпусе наружного блока; необходимая информация имеется и в техпаспорте.

В нормальных условиях фреон – газообразное вещество, циркулирующее в закрытом контуре. Система состоит из двух теплообменников (испарителя и конденсатора), также в систему входит компрессор.

Под воздействием компрессора в первом радиаторе фреон из жидкого становится газообразным. Процесс идет с поглощением тепла, которое отнимается у окружающего воздуха. Во втором радиаторе происходит обратный процесс: фреон из газа превращается в жидкость.

Утечку фреона может спровоцировать какая-либо неисправность прибора или небрежный монтаж. Но, по моим наблюдениям, утечка возникает даже при качественном монтаже. Дело в способе монтажа внешних блоков бытовых кондиционеров: подключение производится при помощи развальцовки. Прочность такого соединения обеспечивается контактным давлением, и герметичность не может быть 100%-ной.

В идеальных условиях утечка фреона в бытовом кондиционере допускается на уровне 8% в год. В авто-кондиционерах допустимы потери хладагента до 15% в год. Поэтому дозаправка кондиционера – стандартная процедура для большинства домашних систем, и проходит она со следующей периодичностью:

  • Бытовые кондиционеры. При качественном монтаже дозаправку проводят 1 раз в 1,5-2 года.
  • Промышленные системы. Их заправляют 1-2 раза в год.
  • На новых автомобилях кондиционер заправляют раз в 2-3 года, на автомобилях от 6 лет – каждый год.

Преимущества и недостатки фреона R 410a

  • Высокий уровень удельной хладопроизводительности не требует установки мощного компрессора.
  • В случае утечки количество газа легко восполняется без потери качества хладагента.
  • Появляются широкие возможности в плане уменьшения энергопотребления оборудования.
  • Производительность по холоду на 50% выше, чем у систем с R22 и 407c.
  • Хорошая теплопроводность и низкая вязкость положительно влияют на эффективность работы системы. Тепло переносится быстрее и с меньшими затратами на перемещение.
  • Высокое рабочее давление в системе, которое негативно действует на компрессор, приводит к быстрому износу подшипников.
  • Разность давлений на стороне всасывания и нагнетания хладагента снижает КПД компрессора.
  • Увеличиваются требования к герметичности контура. Толщина стенок медных труб магистрали должна быть больше, чем для R22. Минимальное значение 0,8 мм. Значительное количество меди ведет к удорожанию системы.
  • Хладагент не совместим с деталями климатического оборудования, изготовленными из эластомеров, чувствительных к дифтометану и пентафторэтану.
  • Полиэфирное масло, используемое в кондиционере, стоит дороже минерального.

Как работает кондиционер

Все автокондиционеры работают по одному принципу – по магистралям устройства протекает фреон, который во время работы компрессора сжимается. Под огромным давлением фреон конфискует тепло из среды и греется, позже нагретый газ проходит по трубкам, где и дает тепло. Как раз когда давление понижается, фреон остывает, вот тогда в салон вашего автомобиля подается прохладный воздух.

Как на улице потеплело, советуем проверить исправность автокондиционера и провести все профилактические мероприятия. В данном случае вы сможете быть уверенными, что в самый пиковый момент летней жары не останетесь без холодка в салоне. Диагностику устройства рекомендуется проводить не пореже 1-го раза в сезон. Сделать её можно на любом спец автосервисе либо самому в домашних критериях. Во 2-м случае будет нужно наличие неких инструментов и устройств.

Устройство, которое держит под контролем давление в магистралях автокондиционера – это датчик давления. Размещен он на одной из магистралей. При всем этом это может быть как магистраль высочайшего, так и низкого давления. Именно этот датчик определяет, какое количество фреона нужно для работы компрессора, контролирует его включение и выключение. Поломка датчика давления грозит серьезными последствиями. Компрессор может не включаться или включаться при низком давлении или полном его отсутствии, или не выключаться при чересчур большом количестве фреона в системе.

Все эти последствия могут привести к полному выходу компрессора из строя – устройство может просто заклинить. Датчик давления может выйти из строя вследствие механических повреждений, окисления контактов на его клеммах. Для каждой марки автомобиля производители придумывают особый тип датчика. Устройства могут быть с различными типами резьбы, наличием двух и более контактов, отличаться разными типами разъемов. Чем представительнее модель автомобиля, тем сложнее найти подходящую модель датчика!

Выход из строя температурного датчика промышленного чиллера

Причина: механическое повреждение датчика или заводской брак.  При этом, на экран контроллера не всегда выводится ошибка датчика, но контроллер будет показывать одну температуру, а в реальности у хладоносителя будет сосвем другая —  хладоноситель может переохлаждаться, давление кипения фреона будет снижаться, чиллер зафиксирует аварию низкого давления.

Устранение: измерьте температуру на выходе из испарителя в любом удобном месте с помощью механического, ртутного, спиртового, электронного или при наличии бесконтактного термометра. Обычно, в трубах есть металлические гильзы для этих целей, если гильзы нет, то можно померить на металлической улитке насоса, приклеив в ней термочувствительный кончик измерительного прибора и накрыв неприлегающую термочасть теплоизоляцией на время измерений.  Следует учесть погрешность в ~1 градус. Если чиллер со встроенным гидромодулем, то измерьте температуру в баке. Температура по показанию термометра и показываемая на контроллере не должна отличатся более чем на 2 градуса. Если разница больше, следует заменить температурный датчик. После замены повторить измерения.

Инструкция по заправке

Приводим оборудование в рабочее состояние

На баллончик с хладагентом устанавливаем вентиль, который специальной проколкой пробьёт отверстие в баллоне (при его откручивании), открывая доступ к фреону. К вентилю через переходник подсоединяем шланг, который обратным концом прикручивается к тест-коннектору. К другому выходу метрологической станции присоединяем ещё один шланг.

Таким образом выглядит готовая к работе система заправки кондиционера

Оборудование готово к использованию, можно переходить непосредственно к заправке.

Этапы дозаправки

Находим в моторном отсеке магистраль низкого давления (трубка большего диаметра в системе кондиционера), на ней должен быть небольшой отвод с защитным колпачком; Не снимая колпачок, тщательно протираем ветошью все детали, находящиеся в непосредственной близости с местом заправки (такие действия необходимы для предотвращения попадания в систему грязи, способной вывести из строя компрессор); Снимаем защитный колпачок и на его место надеваем штуцер, находящийся на конце заправочного шланга; Заводим двигатель; Устанавливаем обороты двигателя на отметке 1500; Устанавливаем уровень рециркуляции воздуха на максимум; Открываем вентиль низкого давления и кран баллона с хладагентом, переворачиваем баллон (обратите внимание на давление, оно не должно превышать 285 кПа); Минут через 10–15 температура в салоне будет падать, при достижении выходящего из воздуходувов воздуха t = 5-8°C заправку кондиционера следует прекратить (посмотрите на фильтр-осушитель – если в нём не видно воздушных пузырьков, это говорит о том, что операция по заправке системы удалась)

Видео-гид «Как заправить кондиционер в машине своими руками»

При выполнении работ по дозаправке кондиционера хладагентом необходимо придерживаться определенных мер безопасности. Работать в защитных очках и перчатках, при утечке фреона не вдыхать его, так как он вреден для дыхательных путей человека.

Провести заправку автомобильного кондиционера своими руками несложно, главное, правильно определить: произошло нормальное выпаривание фреона (примерно 15–18 % в год) или повреждён участок конструкции. Обязательно перед дозаправкой пройдите диагностику.

Работа кондиционера зимой в режиме обогрева

Теперь перейдем к главному и выясним, можно ли запускать сплит-систему на обогрев помещения, когда на улице значительный «минус».

При каких внешних температурах возможна работа в режиме обогрева

Большинство современных кондиционеров могут работать на обогрев только при условии, что температура за окном не ниже -7°C…-15°C. Более точную информацию по нижнему температурному порогу можно найти в инструкции к устройству. Если же использовать устройство при более низких показателях термометра, мощность обогрева будет меньшей. Кроме того, возникнет угроза обледенения дренажной системы и конденсатора, что неизбежно ведет к поломке всей сплит-системы.

На фото: Принцип работы современных сплит-систем

Но в зависимости от хладагента и типа компрессора, некоторые кондиционеры могут работать в режиме обогрева и при более низких температурах, например, -15°C…- 30°C. Речь идет о передовых моделях инверторных сплит-систем.

По каким причинам кондиционер не работает на обогрев

Если в устройстве предусмотрена возможность работы на обогрев помещения, но он не включается в этот режим, возможно произошла поломка компрессора, дренажной системы или клапана, обеспечивающего переключение холодильного контура на обогрев. Также есть вероятность утечки хладагента в местах спайки трубок. В этом случае стоит вызвать мастера по ремонту климатического оборудования.

Еще одна популярная причина – температура за окном ниже допустимого минимума, поэтому кондиционер может лишь незначительно повысить уровень тепла в комнате.

Если же прибор нормально работает, но воздух в помещении не нагревается, то, возможно, стоит просто немного подождать – иногда системе требуется дополнительное время, чтобы внутренний блок прогрелся. Зимой это вполне нормальное явление.

Также помочь разобраться в причинах неисправности может дисплей внутреннего блока, который высвечивает коды ошибок в работе сплит-системы.

Если же самостоятельно установить и устранить проблему не получается, лучше обратиться в специализированный сервисный центр.

Заключение

Обычно вопрос о требуемом давлении фреона внутри кондиционера заставляет нервничать классных специалистов по холодильным машинам. Нужно понимать, что однозначного ответа не существует в природе, поскольку данный параметр зависит от многих факторов и часто меняется. Всегда следует рассматривать связку двух характеристик – давление — температура, иначе вмешательство в работу «сплита» может привести к серьезной поломке.
