Приборы для поиска скрытой проводки в стене

Детекторы проводки и металлов – назначение и виды

Поиск скрытой проводки

В панельных и кирпичных домах кабели электропитания закладывают методом штробления и штукатурят стены перед финишной отделкой. Для перепланировки, обустройства дверей на новом месте, при сносе перегородок есть риск повредить укладку, после чего потребуется ее полная замена. Перед началом работ желательно провести поиск, где именно в стене расположен кабель, чтобы обойти его при сверлении и демонтаже стен.

Бывает, что при усадке новостроек стены дают трещину, и проложенные в ней электрические коммуникации повреждаются. Чтобы не разбивать полностью стены, можно купить прибор, который способен обнаружить повреждение в цепи и начать работать в том месте, где это необходимо.

Даже простые действия — сверление отверстий для полки или светильника, установка розетки — требуют предварительной проверки, нет ли поблизости кабеля, который можно повредить сверлом, вдобавок получить удар током.

Детектором проводки в стене также проверяют правильность подключения электросчетчиков, определяют фазовый провод, незаземленные электрические приборы, исправность предохранителей.

Металлодетектор обнаружения скрытой проводки

Существует несколько видов приборов:

  • Реагирующие на статическое электричество. В таких детекторах множество функций, хотя большинство из них может и не пригодиться. Минус их в том, что отключенный от сети питания кабель обнаружен не будет.
  • Приборы электромагнитного действия. Точные устройства, но не определяют кабель с нагрузкой менее 1 киловатта.
  • Металлодетекторы. Кроме проводки способны найти в стенах гвозди и другие металлические предметы. Это может как мешать, так и помогать в работе – зависит от цели. Обесточенный провод, недоступный для первых двух видов, металлодетектор отыщет быстро.

Поиск мультиметром

Для поиска проводки мультимером вам понадобится собственно прибор и обычный транзистор, например, 2SK241. Выставляем на приборе измерение сопротивления в положение 200 кОм, а оба крокодила ставим на левый и средний выводы транзистора. Крайний правый вывод, который остался без крокодила, будет антенной. Для дополнительной точности измерений можно к крайнему правому выводу присоединить медный провод длиной 5 см.

Теперь достаточно водить транзистор с импровизированной антенной по стене. Когда транзистор попадет в электромагнитное поле, его сопротивление изменится, что и будет отображаться на мультиметре. Данный способ точнее всех остальных, но также выдает погрешность до 7 см в каждую из сторон (показатель зависит от глубины залегания провода). Кстати мультиметром можно воспользоваться любым, даже самым недорогим, как, например, Elitech MM 100.

Какой детектор проводки лучше купить

В быту или в ходе проведения ремонтных работ перед пользователями встают разные задачи

Иногда определить направление электропроводки нужно лишь ориентировочно, в других случаях важно точно найти и место, и глубину залегания провода, трубы или древесины. Поэтому перед покупкой необходимо установить, какие функции и возможности могут потребоваться, а какие являются вторичными

Основываясь на специфике проведения работ и нашем рейтинге лучших моделей детекторов о нахождении скрытой проводки, труб, дерева, цветного или черного металла, сделать выбор станет проще. Когда требуется универсальный детектор, отличным решением станет покупка пинпоинтера средней ценовой категории. Он сможет найти кабели даже без напряжения, а также определить тип металлических конструкций. При этом стоимость подобного устройства легко уложиться в 2000 – 3000 рублей

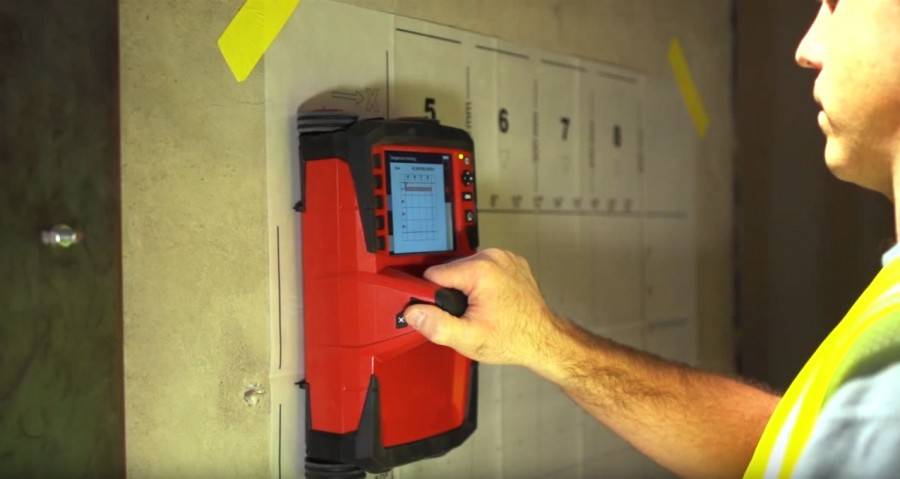

Если необходимы точные замеры, например, при обслуживании больших зданий, лучше обратить внимание на профессиональные устройства с большим функционалом

Как самому сделать детектор проводки?

Есть две основные концепции:

  1. Принцип умножения напряжения;
  2. Радиоприемник на микросхеме, улавливающий электромагнитное поле.

Обе конструкции просты в изготовлении, и собираются на доступной элементной базе. Если вы увлекаетесь электроникой, радиодетали можно подобрать в своей мастерской. Даже если вы купите их на радиорынке – стоимость несравнима с заводским образцом.

Определитель скрытой проводки на транзисторах

Компоненты для изготовления:

  1. Для многокаскадного умножителя напряжения потребуются сверхчувствительные транзисторы. Хорошо зарекомендовали себя ВС547. Это кремниевые миниатюрные биполярные триоды, со структурой n-p-n. У них достаточно высокий коэффициент усиления при минимальном уровне помех;
  2. Маломощные резисторы. 1Мом, 1кОм и 220Ом. Для первого, второго и третьего каскада соответственно;
  3. Индикаторный светодиод;
  4. Батарейки или аккумуляторы;
  5. Корпус.

Принципиальная схема прибора:

На первый каскад поступает слабый сигнал от антенны, показанной на схеме стрелкой. В качестве него выступает электромагнитное поле, создаваемое электропроводкой.

На эмиттере возникает небольшой ток, многократно усиливаемый вторым каскадом. Практически готовый сигнал подается на базу третьего транзистора (каскада). После усиления, на его эмиттере формируется электрический ток, достаточный для загорания светодиода. Питается прибор напряжением 6 вольт.

Для удобства работы следует поместить детектор в тонкий и длинный корпус. Подойдет какой-нибудь старый драйвер от лампы дневного света.

В качестве антенны используется пластина размером не более ½ длины корпуса. При работе следует держать детектор за ту часть, где нет антенны. ЭДС от вашей руки будет инициировать ложное срабатывание. Можно использовать алюминиевую фольгу толщиной 0,1-0,3 мм.

Схему можно собрать методом свободной пайки, без печатной или монтажной платы. Ограничений по расположению деталей нет, разве что требуется изолировать антенну, чтобы контакты не касались металла. Соединяем базу первого транзистора с антенной. Контакт должен быть хорошо пропаян.

На стенку, противоположную антенне, выводится сигнальный светодиод и выключатель. С кнопкой работать неудобно, поэтому его надо сделать фиксируемым. Детектор проводки в стене готов.

После этого следует произвести калибровку прибора. Для этого включаем любой электроприбор в розетку, и подносим антенну к проводу. Светодиод должен устойчиво гореть. Если срабатывание происходит на расстоянии от открытой проводки не менее 20 мм – верхний предел чувствительности нормальный.

Затем выключите электроприбор и поднесите к антенне руку. Светодиод не должен загораться. Если происходит ложное срабатывание – можно уменьшить площадь антенны. Только обрезайте ее маленькими полосками, каждый раз проверяя срабатывание на реальной проводке.

Правильно откалиброванный детектор работает устойчиво, не реагируя на помехи.

Детектор скрытой проводки своими руками, схема, принцип работы

Решили просверлить отверстие в стене, но не знаете наверняка, в каком месте находится электропроводка? Значит, необходимо узнать месторасположение проводов до начала работ. Лучше знать точно, чем гадать на кофейной гуще.

Для чего нужно знать разводку электропроводов в доме

Часто, в процессе ремонта дома или квартиры необходимо просверлить отверстие в стене. Например, чтобы закрепить обрешетку для гипсокартона. Бывает необходимо проштробить стены, чтобы проложить водопроводные трубы.

Да даже для того, чтобы просто повесить шкаф или какую-либо полку, перевесить картину или настенные часы — в любом случае надо сверлить отверстия в стене.

При этом важно не попасть сверлом в провода в стене – этим можно серьезно повредить как саму проводку, так и инструмент, не говоря уже о здоровье. Чтобы этого не случилось, необходимо знать схему разводки электропроводки в доме

Почему нужен детектор проводов?

Если схемы нет, то узнать, как и где расположены провода, дабы не наткнуться на них во время работы, поможет детектор скрытой проводки.

С помощью него можно достаточно точно определить, где в стене находятся провода. Детекторы, которые продаются в магазине, бюджетными назвать никак нельзя.

В данном случае есть альтернативный вариант — можно сделать простой детектор скрытой проводки своими руками. Его изготовление не отнимет много времени или сил, и в то же время поможет сохранить бюджет, а также не повредить провода в стене.

Конструкция детектора

Основой для изготовления этого девайса, как и любого другого электронного изделия, является принципиальная схема. Прежде чем сделать детектор для скрытой проводки своими руками, разобремся в схеме данного устройства.

На просторах интернета можно встретить большое количество всевозможных схем. Представленная ниже схема отличается простотой, что в свою очередь делает изготовление устройства более легким и экономически выгодным.

Малое количество компонентов не всегда означает плохую работу устройства. Скорее наоборот, ведь все мы знаем, чем проще механизм – тем он надежнее. В нашем случае отсутствие большого количества компонентов поможет избежать трудностей в изготовлении, а также последующей настройки девайса.

Требуемые компоненты

  • Для сборки устройства нам понадобятся:
  • батарея «крона» с клеммником;
  • резистор сопротивлением 1 кОм;
  • двухконтактная кнопка;
  • светодиод любого цвета;
  • 3 биполярных транзистора BC547 (или его аналоги);
  • медная проволока небольшого сечения;
  • макетная плата, электропаяльник, припой.

Как работает искатель скрытой проводки

Как же работает индикатор электропроводки? Принцип очень прост, и будет понятен даже тем, кто не сильно разбирается в радиоэлектронике.  Все провода под напряжением окружены электромагнитным полем. Чем ближе к проводу – тем это поле сильнее.

Когда антенна детектора скрытой проводки попадает в это поле, в ней появляется очень слабый ток. Соответственно, чем ближе антенна к проводу, тем большая сила тока в ней возникает.

Антенна присоединена к базе биполярного транзистора, и, по сути, является источником управляющего тока. Чем больше управляющий ток – тем больше пропускает через себя биполярный транзистор.

В свою очередь, ток с транзистора идет на светодиод. Несколько транзисторов необходимо, чтобы силы тока хватило на питание светодиода. Получается, чем ближе будет антенна к проводу под напряжением – тем ярче загорается светодиод.

Ниже представлено видео, в котором наглядно показано, как сделать детектор скрытой проводки своими руками.  Хотелось бы отметить некоторые моменты, которые повторять за автором видео не желательно.

Батарею питания лучше присоединять к плате через диэлектрик, причем, только после всех работ, связанных с пайкой. Для связи удаленных друг от друга элементов лучше использовать перемычки, а не наплавлять припоем. Также не забывайте обезжирить все контакты перед пайкой – так будет надежнее и долговечнее.

Оцените запись

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Электростатический сканер

Реагирует на электрическое поле, создаваемое проводником с током. Прибор обнаруживает переменное электрическое поле, создаваемое рядом с проводником электросети. Такой сканер не сможет обнаружить проводку, если она не под напряжением.

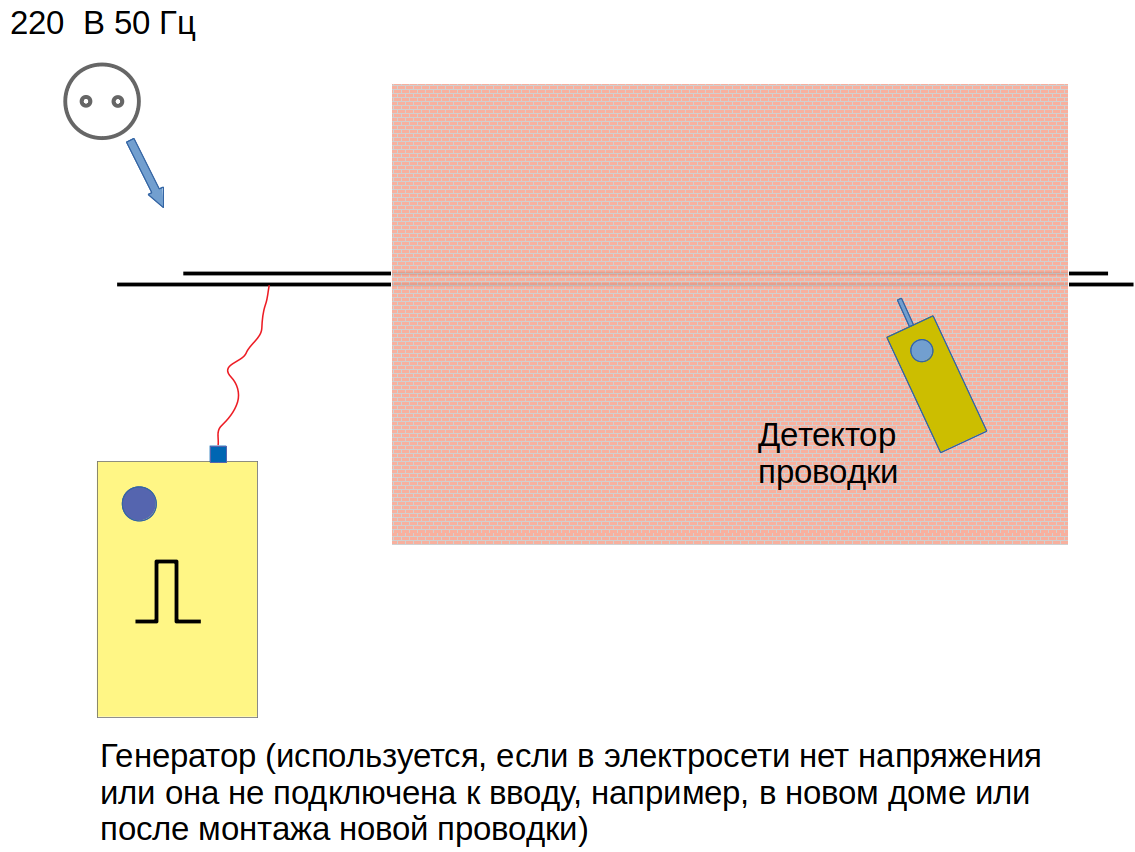

Напряжение можно подавать от маломощного генератора импульсов. Сканером обследуют место предполагаемой трассы и его нужно подвести к месту, где сигнал имеет наибольшую силу. Индикаторы сигнала бывают разными. Это может быть светодиод, зуммер (“пищалка”), ЖКИ-дисплей. Такой прибор определяет проводку на расстоянии до 10 … 15 см, что вполне достаточно для стен. Это самый дешевый вид сканеров.

Электромагнитный сканер

Реагирует на переменное магнитное поле от провода с током. Как и предыдущий детектор, он обнаруживает проводку только в том случае, если она находится под напряжением. Чувствительность этого сканера примерно такая же, как у электростатического. Цена обеих видов приборов примерно одинаковая. Такие искатели скрытой проводки хорошо подойдут для домашних ремонтов непрофессионалам.

Разница между детекторами

В электростатическом искателе чувствительным элементом является небольшой штырь, в котором переменным электрическим полем наводится напряжение. В электромагнитном приборе – используется катушка. Переменное магнитное поле наводит в ней ток. Поскольку сигналы получается слишком слабыми для непосредственного отображения, то они дополнительно усиливаются электронным усилителем.

В принципе, оба детектора действуют, как радиоприемник. Поскольку частота переменного тока слишком мала, то чувствительности такого детектора хватает только на очень маленькое расстояние от провода. Но вполне достаточного для целей поиска проводов в стенах небольшой толщины, не экранированных металлической сеткой, листами и другими проводящими препятствиями.

Если проводка идет в металлических трубах, то обнаружить ее таким детекторами будет невозможно. Штукатурка или дерево никаких преград электрическому или магнитном полю практически не представляют.

Мнение эксперта Торсунов Павел Максимович

В сети есть схемы для самодельной сборки простых детекторов проводки, но они потребуют некоторых знаний и навыков для изготовления. Хотя это наиболее дешевый вариант, но подойдет он далеко не каждому. Люди, для которых время – деньги, предпочтут купить готовый.

Выбираем детектор для поиска проводки

Если вам необходимо определить фазу и ноль, вам вполне подойдет индикатор отвертка – самый простой вариант из всех электроприборов.

Однако при ремонтных работах, а также в случае неожиданного выхода из строя части проводки в здании, вряд ли вы сможете обойтись без детектора, позволяющего найти провода, замурованные под слоем штукатурки.

Конечно, можно начинать рушить стены и искать где пролегают провода, но, согласитесь – это не лучший вариант действий, да и не самый дешевый.

Отвечая на вопрос — как выбрать индикатор скрытой проводки, нужно обозначить следующие моменты:

  • Прежде всего, необходимо учитывать тип помещения или строения где будем искать спрятанную проводку. Значение также имеет качество выполненных электромонтажных работ, чем они выше – тем менее чувствительный прибор нам потребуется.
  • Следующий момент – под напряжением или нет проводка в помещение.
  • Предполагаемая глубина залегания провода.

Теперь давайте определим, как искать проводку, это позволит правильно выбрать сам детектор.

Если провод под напряжением, помещение сухое и с обычными стенами, подойдет обычный электростатический прибор. По показаниям индикатора можно даже найти место обрыва.

После включения прибора нужно выждать какое-то время, необходимое для его калибровки, для этого расположите его у стены в месте, где полностью уверены, что имеется скрытый провод. После того, как прибор будет готов, можно переходить к поискам.

В целом, для домашнего мастера, при поиске проводки внутри обычных стен или перегородок, подходит, как правило, обычный, недорогой бытовой прибор, качества его работы вполне достаточно, а стоимость в пределах разумного.

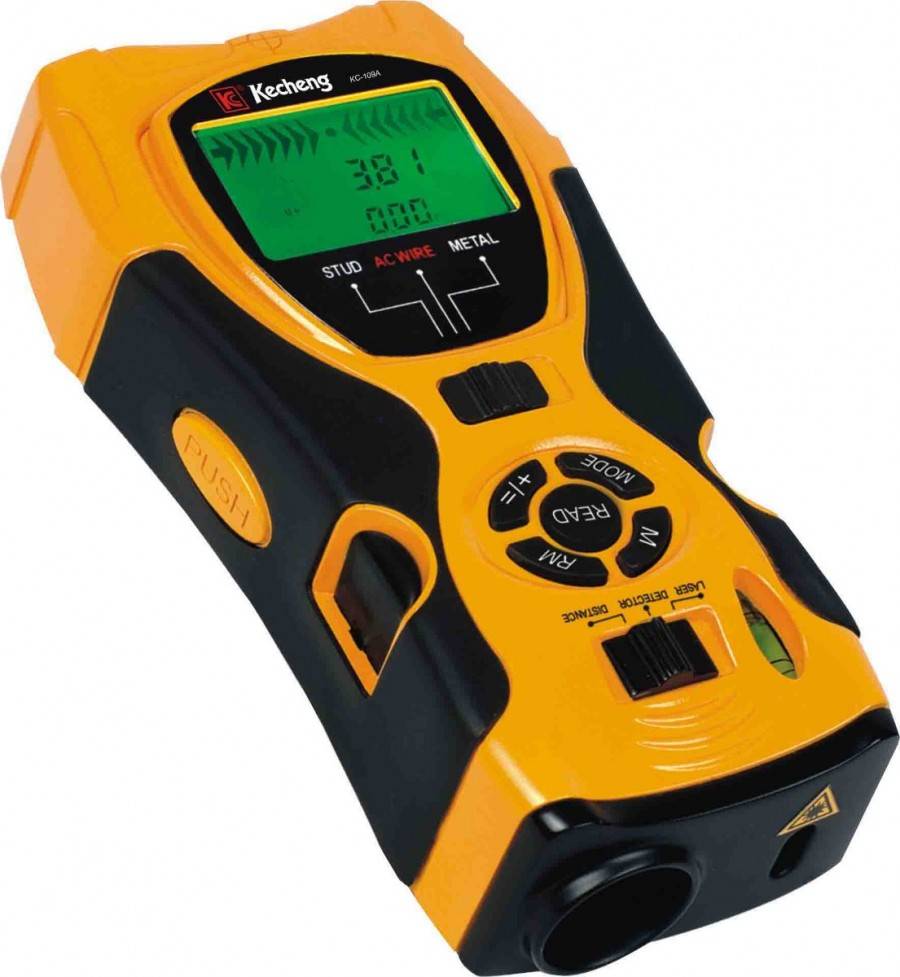

Комбинированный искатель скрытой проводки

Этот  прибор представляет собой «два в одном» может работать как в режиме поиска по электромагнитному излучению, так и как металлоискатель.

Вот его схема:

Комбинированный детектор проводки

Выбор режимов осуществляется переключателем S 1, который может подать напряжение на тот или иной блок, рассмотрим их по очереди.

Блок металлоискателя

Он расположен в верхней части (по схеме на данный момент отключен) и состоит из следующих узлов:

Магнитной антенны на ферритовом стержне (WA 1);

Магнитная антенна

Генератора собранного на транзисторе КТ315 (VT 1) и второй катушке магнитной антенны (L2);

Транзистор КТ 315

Блока приемника на первой катушке магнитной антенны (L1), конденсаторе С2  с детектором на диоде КД522 (VD1);

Диод КД522

Цоколевка диодов

Усилителя на микросхеме 140УД12 (DA1);

Микросхемы К140 УД 12 на плате

  • Индикатора в виде светодиода КИПМО1Б (вместо него можно использовать и другие, например АЛ 307);
  • Генератора импульсов продолжительностью до секунды на базе двух логических элементов цифровой микросхемы простейшей логики 561ЛЕ5 (D1 1; D 1 2);
  • Генератора звуковой частоты на двух оставшихся элементах микросхемы;
  • Пьезокерамического излучателя ЗП-1 (ВА 1).

Пьезокерамические излучатели, они встречаются почти во всех небольших приборах со звуковой сигнализацией

Как работает схема металлоискателя

Генератор настраивается на частоту близкую к порогу пропускания приемника. Для этого служат подстроечные резисторы R2 и R6.

  • При наличии рядом металла, настройки контуров генератора и приемника изменяются, и сигнал генератора проходит через частотный фильтр приемника.
  • Дополнительно операционный усилитель — компаратор DA 1 имеет порог срабатывания по сравнению с напряжением, подаваемым от делителя на резисторах R9, R10 на его второй вход.  Если это значение превышено он начинает работать. Сигнал усиливается операционным усилителем до уровня достаточного, чтобы быть воспринятым генератором на D1, D2 как логическая единица и запустить его. На выход усилителя также подключен светодиод HL 1, который своим зажиганием свидетельствует об обнаружении проводки.
  • Сигнал с первого генератора периодически запускает генератор звуковой частоты на D3, D4. Подключенный на выходе генератора пьезокерамический излучатель издает прерывистый сигнал.

Блок поиска по магнитному полю

Для его запуска нужно установить переключатель S 1 во второе положение. Этот узел значительно проще. Он собран на втором операционном усилителе DA 2.

К его входу подключена антенна, на выходе установлен второй светодиод HL 2. При наличии наводки (сигнала) на антенне усилитель поднимет его уровень и зажигает подключенный светодиод.

Сборка прибора

Здесь советов давать не будем, так инструкция  по сборке бесполезна, приемы те же что и при монтаже всех радиоэлектронных устройств. Навесом сделать его трудно, лучше использовать печатную плату.

Радиолюбители сами знают, как все сделать. Но есть одно замечание — для стабильной работы нужно как можно дальше разнести магнитную и обычную антенны.

Собранный прибор в действии

Как сделать прибор обнаружения проводки своими руками

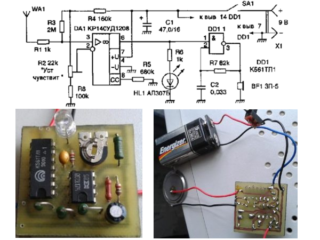

Схема и внешний вид искателя на операционном усилителе

Чтобы сделать домашний бесконтактный определитель проводки, понадобится:

  • 3 биполярных транзистора марки NPN, C945 – можно взять из ненужной платы;
  • светодиод красного цвета;
  • резистор сопротивления 1kOm;
  • медная проволока 0,5 мм изолированная;
  • коннектор с батарейки крона.

Порядок сборки:

  1. Отрезать 30 см медной проволоки, намотать на зубочистку – это будет антенна.
  2. Соединить все элементы с помощью пайки, начиная от медной антенны: транзисторы между собой, резистор, к транзисторам светодиод, к резистору первый отвод от коннектора, второй отвод к транзистору.
  3. Когда схема готова, берется батарейка крона и подсоединяется к коннектору.

Протестировать бесконтактный детектор напряжения можно, включив любой электрический прибор в сеть, например, фен или дрель. Если поднести медную антенну подсоединенного к батарее детектора к проводу, светодиод загорится. Чем дальше от провода, тем слабее будет свет лампы.

Когда тестирование или проверка окончены, схему отсоединяют от батарейки.

Процедура поиска скрытой проводки

Перед использованием детектора проводки его необходимо настроить (калибровать). Описание и очередность действий указывается в приложенной инструкции. После настройки прибор подносят к тому месту, в котором точно имеется кабель. Если устройство сигнализирует звуком или светом, можно приступать к работе.

Помочь может распространенный способ укладки кабеля – вертикально и горизонтально. Скорее всего, от розетки провод будет идти вверх, а большинство мастеров закладывают провода горизонтально на расстоянии 15 см от пола или потолка.

Поиск должен вестись на сухой поверхности при включенной проводке, иначе погрешности при определении будут большие.

Самодельный детектор с пьезоэлементом – простыми словами о сложном

Детекторы скрытой проводки подразделяют на приборы низкого и высокого класса. Прибор низкого класса предназначен для поиска электроприборов и проводки, которая находится под напряжением. Детектор высокого класса имеет большую чувствительность и расширенный функционал. Такой прибор служит для определения обрыва скрытой проводки, обнаруживает местоположение проводов без напряжения.

Детектор скрытой проводки можно сделать своими руками из подручных средств, докупив несколько мелких деталей. При конструировании этого прибора учтите, что для определения проводки в стене под напряжением он подойдет. А если вам необходимо высокочастотное оборудование для выявления обрыва и точного местонахождения кабеля до миллиметра, приобретите качественный детектор в магазине.

Детектор скрытой проводки можно сделать самостоятельно

Для сборки прибора вам понадобится следующий набор элементов:

  • микросхема К561ЛА7;
  • 9 V батарейка Крона;
  • коннектор, разъем для батарейки;
  • ограничитель тока (резистор) с номинальным сопротивлением 1 МОМ;
  • звуковой пьезоэлемент;
  • одножильный медный провод или проволока L= 5–15 см;
  • проводки для спайки контактов;
  • деревянная линейка, коробок из-под блока питания, другая самодельная конструкция для укладки цепи.

Дополнительно для работы вам потребуется паяльник малой мощности до 25 Вт, чтобы не перегреть микросхему; канифоль; припой; кусачки. Перед тем как приступить к сборке, ознакомимся подробнее с основными элементами. Главная деталь, на которой проходит сборка, микросхема советского типа К561ЛА7. Ее можно найти на радиорынке или в старых запасах. Микросхема К561ЛА7 чувствительна к статическому и электромагнитному полю, которые создают электрические приборы и проводники. Уровень тока в системе контролирует резистор, который располагается между интегральной микросхемой и антенной. В качестве антенны применяем одножильный медный провод. Длина этого элемента влияет на чувствительность прибора, подбирается экспериментальным путем.

Еще одна важная деталь сборки – пьезоэлемент. Улавливая электромагнитный сигнал, он создает характерный треск, который сигнализирует о наличии проводки в заданном месте. Не обязательно специально приобретать деталь, достаньте динамик из старого плеера, игрушки (тетриса, тамагочи, часов, звуковой машинки). Вместо динамика можно припаять наушники. Звук будет чище и вам не придется вслушиваться в треск. В качестве индикатора скрытой проводки можно дополнительно вмонтировать в прибор светодиодный элемент. Питается схема от 9-вольтовой батарейки типа Крона.

9-вольтовая батарейка типа Крона понадобится для питания схемы

Чтобы вам было удобнее работать с микросхемой, возьмите картон или пенопласт и отметите иголкой места для крепления 14 ножек (лапок) детали. После чего вставьте в них ножки интегральной микросхемы и пронумеруйте их от 1 до 14, начиная отсчет слева направо при расположении лапок кверху.

Схема сборки детектора со светодидом

Соединения производим в следующей последовательности:

  1. Подготавливаем коробочку, куда мы будем укладывать детали после сборки. В качестве дешево альтернативного варианта используйте пластиковую крышечку от бутылки. Проделайте в торце отверстие ножом диаметром около 5 мм.
  2. Вставьте в полученное отверстие полый стержень, например, основу от шариковой ручки, подходящую под диаметр, которая будет рукояткой (держателем).
  3. Берем паяльник и припаиваем резистор на 1 МОМ к 1–2 ножке микросхемы, перекрывая оба контакта.
  4. Первый провод динамика припаиваем к 4 ножке, после чего смыкаем 5 и 6 ножку вместе, спаиваем их и подсоединяем второй конец провода пьезоэлемента.
  5. Замыкаем 3 и 5–6 ножку коротким проводком, образуя перемычку.
  6. Медный провод припаиваем к концу резистора.
  7. Протягиваем проводки коннектора (разъема для батарейки) через ручку. Красный провод (с положительным зарядом) припаиваем к 14 ножке, а черный провод (с отрицательным зарядом) к 7 ножке.
  8. С другого конца пластиковой крышечки (коробочки) проделываем отверстие для выхода медного провода. Вовнутрь крышечки укладываем микросхему с проводками.
  9. Сверху крышечку закрываем динамиком, фиксируя его по бокам термоклеем.
  10. Выпрямляем медную проволоку вертикально и подсоединяем к коннектору батарейку.

Детектор проводки готов. Если вы правильно подсоединили все элементы, то прибор будет работать. При возможности советуем оснастить систему переключателем или вынимать батарейку из разъема после окончания работы, чтобы сэкономить заряд и не перегружать систему.

Стоимость приборов

Цена устройств напрямую зависит от следующих факторов:

  • тип прибора;
  • функциональность;
  • назначение (для бытового или профессионального использования).

Стоит также учитывать, что «нонейм» устройства, изготовленные в Китае, будут стоить дешевле, чем надежные приборы известных брендов. Например, цена на металлодетектор начального уровня PMD-7, выпускаемый компанией Bosch — около $60, а китайский прибор MS8902B со схожими функциями стоит $16. Такой разброс цен обусловлен разницей в надежности и чувствительности.

Заметим, что самодельные искатели скрытой проводки по характеристикам нередко превосходят недорогие китайские приборы.

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

  1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
  2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
  3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
  4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Детектор Е121

Особенности детекторов электростатического типа:

  • учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
  • при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
  • сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

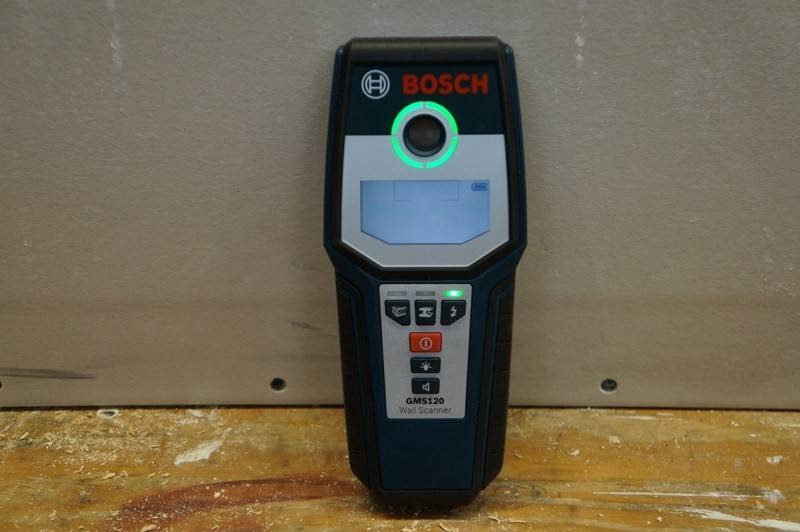

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
