Способы расчета правильного диаметра дымохода

Какие дрова лучше

Древесина, которая служит сырьем для дров, далеко не одинакова по своим свойствам.

Твердые породы деревьев, таких как береза, дуб, граб, бук, тис горят жарче, имеют высокую волокнистую плотность, медленнее сгорают.

Мягкие сорта имеют свои преимущества, например: осина, дает меньше жара, чем береза на 25%, но она прекрасно поддерживает жар в растопленной печи. Ольха еще делится восхитительным ароматом, как впрочем, и хвойные сорта. Ольха с осиной, добавленные в печь в конце протапливания удаляют налет сажи и копоти в дымоходе. А вот образование налета, которое может привести к засорению дымохода, происходит при сгорании эфирных масел и смолы сосны, пихты, ели. Хвойные тоже уступают по теплотворности березе, дубу, но они быстрее высыхают и более годятся для растопки. Только пихта сильно искрит, а лиственница в конце сгорания выделяет много угарного газа и нужно быть внимательнее с заслонкой.

Некоторые виды фруктовых деревьев относится к средне твердым сортам древесины и теплотворная способность у них средняя. Горят, издавая аромат, их легко заготавливать, поскольку дрова можно колоть без особых усилий.

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

  1. Труба должна быть не менее 5 м.
  2. Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
  3. Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
  4. Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
  5. При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

Высота трубы зависит от её расположения

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

  1. Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
  2. Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
  3. Скорость движения газов по каналу (составляет 2 м/сек).
  4. Высота дымохода.
  5. Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения Vgas = B х Vtop х (1 + t / 273)/ 3600, где Vgas — объём газов, B — количество сжигаемого топлива, Vtop — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = Vgas/W. В окончательном варианте искомая величина определяется соотношением D2 = Vgasx4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

  • для устройств мощностью до 3,5 квт — 140 х 140 мм;
  • при 3,5–5,0 квт — 140 х 200 мм;
  • при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Высота дымоходной трубы.

Здесь нам удастся обойтись без сложных расчетов.

Да, конечно, существуют довольно громоздкие формулы, по которым с большой точностью можно рассчитать оптимальную высоту дымовой трубы. Но они становятся действительно актуальными при проведении проектирования котельных или иных промышленных установок, где оперируют совершенно другими уровнями мощности, объемами потребляемого топлива, высотами и диаметрами труб. Тем более что в эти формулы включена еще и экологическая составляющая по выбросу продуктов сгорания на определенную высоту.

Нет никакого смысла приводить эти формулы здесь. Практика показывает, и это еще, кстати, оговорено в строительных нормах, что для любого из теоретически возможных в частном доме твердотопливного прибора или сооружения будет достаточно дымоходной трубы (с естественной тягой) высотой не менее пяти метров. Можно встретить рекомендации ориентироваться все же на показатель в шесть метров.

При этом имеется в виду именно перепад высот между выходом из прибора (для печей часто считают – от колосниковой решетки) до верхнего обреза трубы, без учета надетого зонта, флюгарки или дефлектора

Это важно для тех дымоходов, на которых имеются горизонтальные или наклонные участки. Повторим – не общая длина используемой трубы, а только разница высот. Высота дымохода – это именно разница высот между его входом и выходом, а не общая длина трубы, на которой могут быть горизонтальные или наклонные участки

Кстати, следует всегда стремиться к минимизации количества и длины подобных участков

Высота дымохода – это именно разница высот между его входом и выходом, а не общая длина трубы, на которой могут быть горизонтальные или наклонные участки. Кстати, следует всегда стремиться к минимизации количества и длины подобных участков.

Итак, минимальная длина понятна – пять метров. Меньше – нельзя! А больше? Конечно, можно, и бывает даже — нужно, так как могут вмешаться дополнительные факторы, обусловленные спецификой здания (банально – высота дома) и расположением оголовка трубы относительно кровли или соседствующих объектов.

Это обусловлено и правилами противопожарной безопасности, и тем, что оголовок трубы не должен попасть в так называемую зону ветрового подпора. Если этими правилами пренебречь, то дымоход станет крайне зависимым от наличия, направления и скорости ветра, и в ряде случаев естественная тяга через него может вовсе пропасть или смениться на обратную («опрокинуться»).

Правила это – не столь сложны, и с их учетом уже можно точно намечать высоту дымоходной трубы.

Цены на дымоходную трубу

дымоходная труба Основные правила расположения дымовых труб относительно элементов крыши здания

Прежде всего, через какую бы крышу дымоход ни проходил, обрез трубы не может быть ближе 500 мм от кровли (скатной или плоской – неважно). На крышах сложной конфигурации, или на кровле, соседствующей со стеной или другим объектом (скажем, краем кровли другого здания, пристройки и т.п.), зона ветрового подпора определятся линией, проведенной под углом в 45 градусов

Обрез дымохода должен быть выше этой условной линии не менее, чен на 500 мм (на верхнем рисунке – левый фрагмент).. Такое же правило, кстати, действует и тогда, года рядом с домом находится высокий сторонний объект – здание или даже дерево

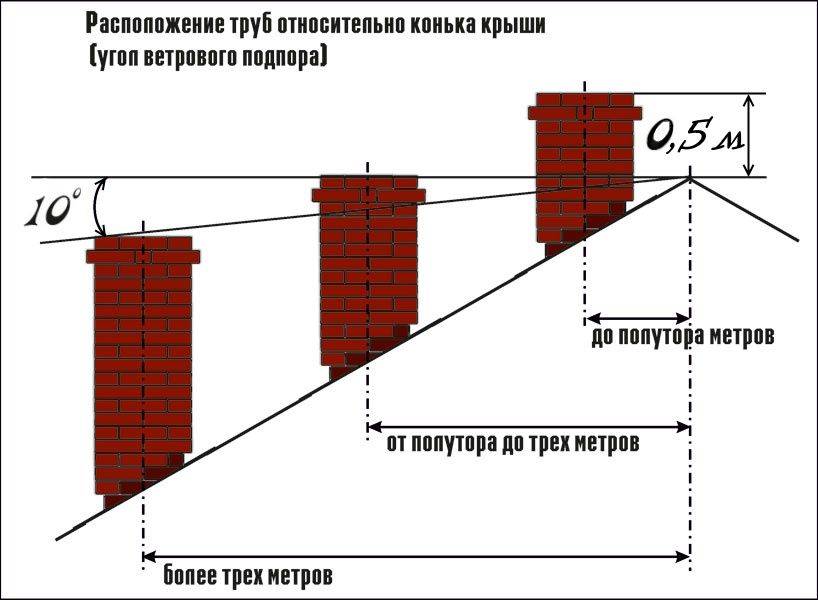

Рисунок ниже показывает, как производится графическое построение в этом случае.

Зону плотного ветрового подпора могут создавать и высокие деревья вблизи дома.

На скатной крыше высота выступающего над кровлей участка трубы зависит от удаления от конька (левый фрагмент верхней схемы).

— Труба, расположенная от конька на удалении до 1500 мм, должна своим обрезом подниматься над ним минимум на 500 мм.

— При удалении от 1500 до 3000 мм верхний край трубы должен быть не ниже уровня конька.

— Если расстояние до конка больше 3000 мм, минимально допустимое расположение обреза трубы определяется линией, проходящей через вершину конька, проведенной под углом в -10 градусов от горизонтали.

Для снижения зависимости тяги от ветра применяются специальные колпаки, дефлекторы, флюгарки. В ряде случаев требуется и использование искрогасителя – это особо актуально именно для твердотопливных приборов.

Остается засесть за чертеж своего дома (имеющегося или планируемого), определить место трубы и затем уже окончательно остановиться на какой-то ее высоте – от 5 метров и более.

Материал дымохода

В современных отопительных системах, работающих на газе и жидком топливе, температура отходящих газов существенно снизилась. В таких условиях кирпичный дымоход не может быстро прогреваться, и  в момент запуска системы отопления это приводит к появлению в дымовой трубе большого количества конденсата. Он, в свою очередь, собираясь на стенках дымовых каналов и смешиваясь с продуктами горения природного газа, образует жидкость с кислотными свойствами, разрушающую кирпич.

Проблемы с конденсатом не имеют модульные дымоходы. Это конструкции, собранные из отдельных элементов. Для их изготовления применяют различные материалы: углеродистую и полированную высоколегированную нержавеющую сталь, алюминиевый сплав и керамику. Такие устройства могут быть смонтированы внутри уже существующих кирпичных труб при их реконструкции или представлять собой самостоятельные системы, функционирующие внутри или снаружи здания.

При сборке стального дымохода важно, чтобы модули собирались раструбом вверх, стыки были промазаны герметиком, а внизу установлен конденсатосборник. Основными признаками хорошего дымохода является качественное сжигание топлива, идеальная тяга, быстрый прогрев стенок и быстрое преодоление порога точки росы. Второе условие соблюдается, если дымоотводящая система хорошо утеплена

Для этого при установке стального вкладыша внутри кирпичного канала советуют его оборачивать специальной минеральной ватой, либо оставлять вокруг воздушную прослойку. Не стоит заполнять пространство между вставкой и кирпичом раствором. В этом случае помимо стального вкладыша, необходимо будет еще согреть и раствор, который, к тому же, при нагреве бетон будет расширяться и давить изнутри на стену

Второе условие соблюдается, если дымоотводящая система хорошо утеплена. Для этого при установке стального вкладыша внутри кирпичного канала советуют его оборачивать специальной минеральной ватой, либо оставлять вокруг воздушную прослойку. Не стоит заполнять пространство между вставкой и кирпичом раствором. В этом случае помимо стального вкладыша, необходимо будет еще согреть и раствор, который, к тому же, при нагреве бетон будет расширяться и давить изнутри на стену

Основными признаками хорошего дымохода является качественное сжигание топлива, идеальная тяга, быстрый прогрев стенок и быстрое преодоление порога точки росы. Второе условие соблюдается, если дымоотводящая система хорошо утеплена. Для этого при установке стального вкладыша внутри кирпичного канала советуют его оборачивать специальной минеральной ватой, либо оставлять вокруг воздушную прослойку. Не стоит заполнять пространство между вставкой и кирпичом раствором. В этом случае помимо стального вкладыша, необходимо будет еще согреть и раствор, который, к тому же, при нагреве бетон будет расширяться и давить изнутри на стену.

Прежде чем самостоятельно устанавливать дымоход, внимательно ознакомьтесь с рекомендациями. Параметры работы вашей отопительной системы — основа, от которой нужно отталкиваться при расчете. При желании, можно воспользоваться специализированными программами. Но, лучший вариант — довериться грамотным специалистам.

Почему рассматриваются именно твердотопливные приборы?

Всё просто – с ними в этих вопросах всегда больше проблем, если сравнивать с газовыми. Поясним почему:

Прежде всего, газовые отопительные приборы – это практически всегда изделия заводского производства. То есть обязательно имеют патрубок определенного сечения для подсоединения к дымоходу. Оговаривается площадь сечения канала и в технической документации модели. То есть все довольно просто – ни на одном из участков уходящего вверх дымохода зауживать канал не допускается.


Котлы или печи заводской сборки всегда имеют патрубок для подключения дымохода. То есть проблема с сечением дымохода уже не стоит – оно должно быть не меньше указанного в технической документации.

  • Температура выходящих в дымоход продуктов сгорания газа несоизмеримо меньше, чем у образующихся при сгорании древесины или иного твёрдого топлива.
  • Трудно сравнить и объёмы образующихся при сгорании «голубого» и твердого топлива газовых смесей. Разница здесь – весьма существенная!

А вот твердотопливные отопительные приборы, печи или котлы, очень часто создаются самостоятельно. Или же достаются «в наследство» от бывших владельцев дома. И вот здесь никогда не лишней будет проверка параметров подключённого к такому прибору дымохода.

Впрочем, то, что касается высоты трубы и проверки тяги – наверное, можно в полной мере отнести и к газовому отопительному оборудованию. Сечение-то известно, но остальное проверить не помешает.

Но начнем именно с сечения.

Основные правила для любого типа труб

Существуют параметры выбора и монтажа дымоотводов как общие для всех систем, так и специфические – для того или иного типа труб, печей и котлов. В первую очередь нужно изучить аксиомы, актуальные для каждого дымохода.

Среди них главными являются следующие:

  1. Дымоход не должен быть выше расположенного рядом вентиляционного канала. Иначе продукты горения будут проникать в дом.
  2. Высота дымовой трубы котельной должна быть минимум 5 метров. Идеальные же параметры — 6 и более метров от решетки до устья топки (высота флюгарки не считается).
  3. Высота дымовой трубы над кровлей здания должна составлять не меньше 500 мм. В противном случае возможно ухудшение тяги.
  4. Внутреннее пространство дымохода должно соответствовать нормам пожарной безопасности : сечение трубы должен рассчитывать специалист, согласно технической документации отопительных приборов и норм СНИП. Параметры сечения дымохода квадратной формы должны быть пропорциональными размерам топки в соотношении 1:1,5. (для камина 1:10 от размера топки). Диаметр трубы для дымохода котельной должен быть не меньше, чем диаметр поддувала.
  5. Если высота дымохода над уровнем конька превышает 1.2 м, его нужно укрепить растяжками.

Дымоход должен быть надежно закреплен и при необходимости для этого используют растяжки

Для внутренней отделки трубы котельной лучше не использовать глину, поскольку это влечет за собой образование конденсата и уменьшение тяги.

Как рассчитать диаметр дымохода

У разных отопительных приборов требования к тяге свои. Нельзя применять одинаковый метод проведения расчета для камина, печи и газового котла, так как объем и конструкция топок у них разные, количество продуктов сгорания и скорость их образования отличаются. Для практического определения диаметра трубы для всех типов оборудования разработаны свои формулы и правила.

Для банной печи


Минимальный диаметр для банной печи — 14 см Так как проектируемая печь бани имеет топку, проще всего рассчитать диаметр дымоотвода для нее, отталкиваясь от размера топочного отсека. Экспериментально выведена закономерность, что при сгорании топлива выделяется определенное количество газов, объем которых будет эффективно выходить наружу, если соблюдена пропорция 10 к 1, где первое количество единиц характеризуют величину топки, а второе число – площадь поперечного сечения круглой трубы.

Если речь идет о дымаре, возведенном из кирпича, неважно квадратной или прямоугольной формы, его внутренний проход должен быть больше дверцы поддувала или камеры зольника. Превышение должно быть где-то в 1.5 раза

Минимально допустимый размер квадратного канала для маломощной топки должен быть 140 мм/140 мм. Длина дымохода для печи на дровах в бане может быть произвольной.

Для котельного газового оборудования

Газовый котел, как и другие отопительные установки, характеризуется мощностью, выраженной в киловаттах тепловой энергии на единицу площади. Диаметр или внутренний размер трубы напрямую зависит от этой мощности.

Норма дымохода для газового котла прямоугольной формы канала должна соответствовать правилу, что на 1 киловатт мощности агрегата приходиться 5.5 см² прохода. Диаметр круглого дымохода не должен быть заужен по сравнению с диаметром выходного отверстия камеры сгорания на газовой установке.

Расчет дымохода для печи на дровах


Сечение дымохода больше или равно сечению поддувала Вначале находят объем продуктов сгорания, попадающих в дымоканал, по формуле

где, B – скорость, при которой сгорают дрова (зависит от породы древесины и определяется по таблицам), V – объем необходимого для процесса горения воздуха, t – температура газов в трубе;

Затем проводят расчет дымохода, по формуле:

Определив общую площадь прохода, исходя из полученного диаметра, несложно рассчитать внутренние стороны квадратного или прямоугольного дымаря.

Для каких параметров нужен расчет

Основные параметры любого вертикального дымохода – длина и внутреннее (рабочее) сечение дымоотводящего канала. Вся приведенная ниже информация одинаково верна для отопительных приборов на любом виде топлива, но параметры дымоходов для газовых котлов рассчитывают специалисты лицензированной проектной организации.

Длина

Длина дымохода определяется СП 7.13130.2013. Его длина (или высота) измеряется от оголовка вверху трубы до колосниковой решетки отопительного котла. Норматив предусматривает минимальную высоту дымохода и высоту оголовка относительно конька кровли.

Следует иметь в виду, что определенная расчетами высота – номинальная. Фактически дымоход у современного котла расположен сбоку, выпускной патрубок котла расположен в верхней части агрегата на некоторой высоте относительно низа топки. Поэтому фактическая длина вертикальной части дымопровода будет немного меньше, чем расчетные данные – на расстояние от низа топки до выпускного патрубка. Это расстояние можно определить по чертежу агрегата или измерить.

Не стоит думать, что удлинение дымохода – это хорошо. Тяга основана на подъеме вверх горячих отходящих газов, а при слишком большой длине трубы газы охлаждаются и тяга уменьшается. По этой же причине дымоход должен быть утеплен. В утеплении нуждаются даже традиционные печные дымоходы из красного кирпича. Ситуация с тягой усугубляется еще и тем, что отходящие газы от современных котлов с высоким КПД имеют невысокую температуру.

При умеренно удлиненном дымоходе тяга увеличивается, при этом больше тепла вылетает в атмосферу. Слишком сильный ток газов будет гасить газовые отопительные агрегаты. Тягу можно регулировать задвижками.

Диаметр дымохода

Не менее важен для создания тяги и диаметр дымохода. При установке современных отопительных агрегатов минимальный диаметр определяется просто – по паспорту агрегата (и диаметру выходного патрубка). Кроме того, в нормативных документах приведены минимальные размеры сечения дымоходов, соответствующие агрегату определенной  мощности. Эти данные приведены в паспорте агрегата.

При использовании уже существующей традиционной печи дымоход оставляют прежним. При устройстве кирпичной печи и дымовой трубы своими руками необходимо пользоваться проектом (желательно не скачанным в интернете!) и выкладывать трубу в точном соответствии с чертежом. То же относится и к отдельно стоящим кирпичным конструкциям.

Основные параметры и характеристики дымохода

Толщина стенок . Если кирпич имеет стандартные размеры, то будет достаточно труб из керамики, стенки у которых 8-миллиметровой толщины. У дымовых труб, выполненных из стали-нержавейки, их толщина должна составлять 1 миллиметр. Часто для дымоходов печей-буржуек используют «черные» трубы, производимые из 2- миллиметровой жаростойкой стали.

Высота канала

. Тяга дымохода, а значит его функциональность, напрямую зависит от высоты трубы. Чем больше этот параметр, тем сильнее работоспособность камина. Специалисты определили, что высота дымохода не может быть менее 5-метровой отметки, иначе возникают трудности при розжиге камина, а при горении дров возможно задымление или создание обратной тяги. При этом, при очень большой высоте канала топливо сгорает слишком быстро, что снижает теплоотдачу камина.

Данный параметр следует определять в процессе проектирования, учитывая:

  • размеры топливника;
  • площадь поперечного сечения;
  • мощность топки;
  • высоту и расположение оголовка трубы относительно конька крыши.

Форма сечения. От нее зависит тяга в дымоходе. Считается, что лучшие динамические показатели имеют круглые трубы. На стенах прямоугольных и квадратных дымоходов сажи собирается меньше.

Внутренняя поверхность канала

. Она должна быть без трещин, неровностей и по возможности без шероховатостей, по причине этих дефектов в дымоходе снижается тяга.

Расположение канала. Дымовые трубы бывают:

  • насадными, их монтируют над камином, они являются его продолжением;
  • коренными или отдельно стоящими – канал дымохода находится сбоку от камина, как на фото, его устанавливают вертикально, для чего требуется отдельный фундамент;
  • стенными — канал располагается в стене здания.

По отношению к зданию трубы дымохода могут иметь наружное или внутреннее расположение.Обеспечение тяги

. Основное назначение, которое имеет дымоход для камина – это обеспечение эффективного вывода продуктов сгорания из топочной камеры. Для чего необходима тяга. Если она отсутствует, камином нельзя пользоваться. В зависимости от режима эксплуатации конструкции воздушные потоки и дымовые газы создают определенное направление, давление и интенсивность перемещения.

Если камин не работает, в дымоходе образуется естественная тяга. В случае обратной тяги газы и воздух направляются в помещение, а не выводятся наружу. Когда она недостаточна, камин сильно дымит (прочитайте: «От чего и почему дымит печь – выясняем причины, ищем решения, что делать»). При сильной тяге требуется больше дров, в то время как теплоотдача конструкции уменьшается, поскольку тепло покидает дом через трубу.

Высота оголовка над крышей. Существуют определенные строительные нормы, согласно которым оголовок должен возвышаться:

  • над плоской крышей на расстоянии не меньше 50 сантиметров;
  • при расположении трубы не дальше 1,5 метра от конька – не менее 50 сантиметров над ним;
  • когда труба находится на расстоянии 1,5-3 метра от конька – не ниже его;
  • если труба расположена на расстоянии больше 3-х метров от конька – выше линии, проведенной под углом в 10 градусов вниз к горизонту от конька.

Окончание дымохода . Спорный момент для специалистов и владельцев домов. Если канал сквозной, в него беспрепятственно попадают дождь и снег, хотя облегчается выход газов. Атмосферные осадки не смогут проникать в трубу, но тяга снижается и усиленно образуется конденсат. Флюгер, дефлектор и дымосос для камина на оголовке дымохода только реанимируют недостатки каминной конструкции. Можно сделать дымосос своими руками, что позволит сэкономить средства.

Наружная отделка

. Для облицовки дымохода используют материалы, устойчивые к атмосферным осадкам и другим природным явлениям. В холодное время года они должны выдерживать постоянное замораживание-оттаивание.

Термоизоляция

. Она необходима для снижения образования конденсата в канале дымохода и недопущения возникновения пожара, если поблизости расположены легко возгораемые объекты. Когда теплоизоляция дымохода выполнена в соответствии с требованиями, в конструкции будет обеспечена необходимая тяга, и дымовые газы не будут остывать преждевременно, благодаря чему не появляется конденсат.

Срок эксплуатации

Данный показатель зависит от того, насколько профессионально выполнена установка каминов и дымоходов и от условий их работы, включая своевременное техническое обслуживание

Немаловажное значение имеет вид используемого топлива и качество материалов, из которых изготовлены основные части конструкции. В действительности заявленная производителями долговечность их продукции сильно отличается (про

В действительности заявленная производителями долговечность их продукции сильно отличается (про

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

  • Труба изготавливается из шамотного кирпича.
  • Для возведения стенок применяется раствор глиняный или специальный клей.
  • Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

  • Кладка обеспечивает герметичность.
  • На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
  • Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

  • Дымоотводный канал из керамического материала.
  • Прослойка утеплителя или воздушное пространство.
  • Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

  • Длительный период эксплуатации.
  • Многофункциональность.
  • Сравнительно низкая стоимость.
  • Большая прочность.
  • Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Виды дымоходов

Два основных подвида – это внутренние и внешние. За исключением кирпичных, которые обустраиваются только внутри, все остальные универсальные, подробней о них ниже. Устройство дымоходов для твердотопливных печей, котлов должно соответствовать определенным требованиям. К примеру, для каждого типа существуют свои требования по высоте, температуре

Особое внимание уделяйте расчету высоты. Современный системы могут предоставить широкий выбор разновидностей из самых разных материалов

Отличия могут касаться стоимости, устойчивости к температуре, долговечности, процесса монтажа и установки

Итак, виды:

Отличия могут касаться стоимости, устойчивости к температуре, долговечности, процесса монтажа и установки. Итак, виды:

  • Кирпичные
  • Стальные
  • Керамические
  • Сэндвич панели

Дымоход из кирпича

Кирпичный, зачастую обходится гораздо дешевле, чем более современные системы. Но, несмотря на относительную дешевизну, сопутствующие растраты могут оказаться немного выше. К примеру, под кирпич нужен тяжелый фундамент, навыки по укладке (самостоятельно выложить кирпичный дымоход для котла, печи на твердом топливе сложно). Следует использовать огнеупорный кирпич, с маркировкой не меньше М125, раствор можно использовать самый обычный, к нему особых требований нет. Учитывайте особенность, как правильно класть кирпич, стенки не должны быть меньше 120 мм.

Выводящий канал должен быть выстроен из расчета размера кирпича и его кладки, к примеру, сечение 140*140 мм соответствует 1⁄2 * 1⁄2 кирпича

Обратите внимание, те участки, которые проходят через не отапливаемые помещения, должны быть утеплены и тщательно за герметизированы. Кирпичные дымоходы отлично подходят только для котлов на твердом топливе, для них обязательно нужно поддерживать высокую температуру выводящих газов

Дымоход из стали

Может быть изготовлен, как из черной стали, так и с «нержавейки». Несмотря на более высокую стоимость второго типа, его рекомендуется устанавливать и производителями печей. Для всех дымоходов подобного уровня, характерны преимущества:

  • гладкость стенок;
  • универсальность;
  • возможность установки даже после финальной отделки дома;
  • долговечность, даже с высоким КПД;
  • отсутствие завалов.

Дымоход из сэндвич-панелей

Построить дымоход для твердотопливного котла своими руками реально и с относительно новых сэндвич конструкций. Такая система подразумевает наличие двух стальных труб, которые вставлены друг в друга, а между ними установлен термоизоляционный слой. Во время эксплуатации именно теплоизоляция принимает на себя все нагрузки и перепады температур, позволяя избегать образования конденсата. Наиболее оптимальным считается использование таких типов дымохода, в деревянных домах, где высокое положение отведено пожарной безопасности.

Керамический дымоход

Твердотопливный котел может функционировать в паре с керамическим отводом. Состоит он из труб, для которых использовался специальный огнеупорный материал, с дополнительной термоизоляцией. Материал невероятно устойчив к перепадам температур, а также к воздействию агрессивных сред. Кроме того, подобные конструкции оказались наиболее долговечными в плане использования без очистки и ремонта. Подбирая трубы, нужно ориентироваться на определенные требования, такие как температура отводящих газов. Для твердотопливных источников нужно использовать трубы с допуском 650 градусов.

Важное условие при эксплуатации подобных систем, за счет внешней теплоизоляции, особую роль играет вентиляция и проветривание. Они достаточно сильно вбирают влагу, поэтому позаботьтесь об этом заранее и продумайте надежную систему, чтобы воздух не застаивался

Иначе срок службы может значительно сократиться

Иначе срок службы может значительно сократиться.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
