Автоматический выключатель дифференциального тока — что это такое и для чего нужен

Как выбрать дифференциальный автомат по номинальному напряжению

Тут все предельно ясно. Если у автомата одна фаза – 220 Вольт, три – 380 Вольт. Несомненно, в этом вопросе нужно быть внимательным, ведь всякие случаи бывают.

Номинал дифавтомата и параметры расцепителей

Дифференциальный автомат также является автоматическим выключателем. Такой параметр отображается с помощью большой латинской буквы. Она указывается перед числом, которое обозначает номинал токовой нагрузки. В быту преимущественно отдают устройствам с параметром С.

Самым распространенным дифференциальным автоматом для бытовой сети (розетки) являются автоматы, у которых обозначение С16, намного реже используются С25. В освещении – С6 либо С10. Также существуют автоматы с параметром В. В квартирных выключателях и общедомовых применяют устройства с характеристиками: С50, С63, С80, С100.

Сквозной ток

Параметр прибора защиты от отключений, который есть в дифференциальном автомате. Обозначают такой ток с помощью символа Δ и числа, которое указывает ток утечки в миллиамперах (mA). В целях защиты сетей для освещения зачастую применяют автоматы, у которых номинал от 10 до 30 миллиампер. Для групповых сетей используют защиту с номиналом 30 миллиампер, а одиночных – 10 миллиампер. Встроенная защита, номиналом от 100 до 300 миллиампер, используется для вводных дифференциальных автоматов.

Критерии выбора

Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.

Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.

Токовый номинал и характеристика

Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А. Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С

При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы. На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА

На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.

Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:

• А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
• АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.

Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.

Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!

Рекомендуем также прочитать:

• Лучшие производители автоматических выключателей
• Как выбрать УЗО для квартиры
• Подключение дифавтомата своими руками

Принцип работы устройства

Основной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Преобразовав его в механическое воздействие, осуществляется сброс выключателя.

Дифференциальный автомат оборудован двумя системами разрыва цепи:

• Электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания.
• Тепловой — срабатывает в при возникновения перегрузки.

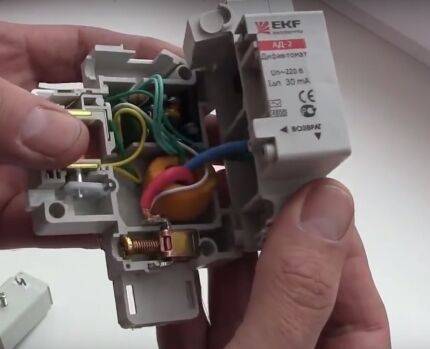

В дифавтомате, как и в УЗО, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку.

Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к ней никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.

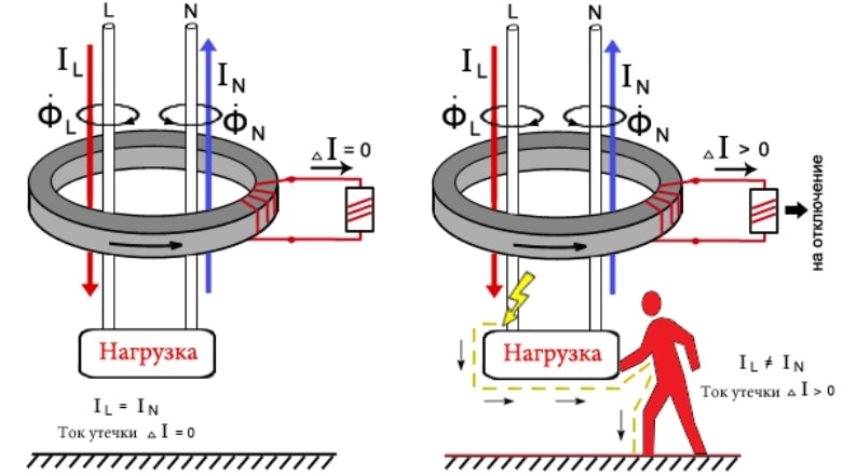

Принцип работы дифавтомата

В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляции провода, происходит нарушение баланса тока и магнитных потоков. Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, разъединяющий цепь.

Что такое дифавтомат?

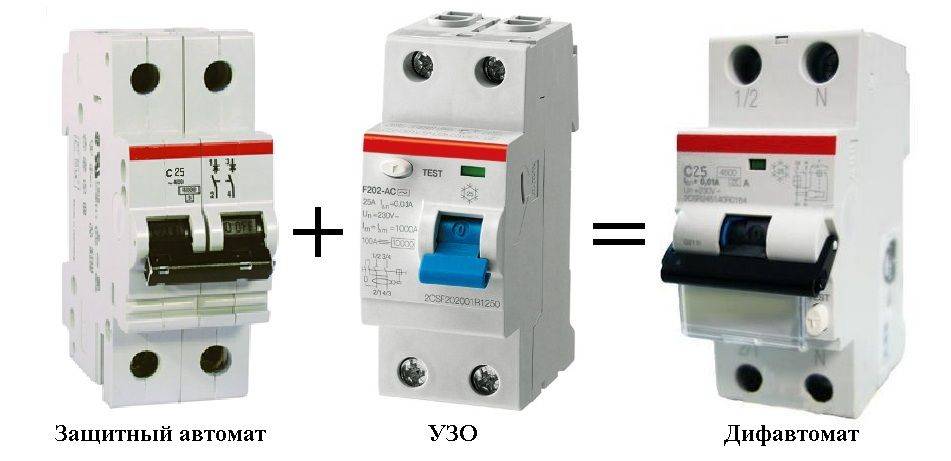

Автоматический выключатель дифференциального тока (он же АВДТ) является модульным устройством и монтируется на DIN-рейку. По внешнему виду дифавтомат похож на УЗО. Также имеется два полюса (или четыре у 3-х фазных), есть рычаг перевода в рабочее положение, присутствует кнопка «Тест», нарисована непонятная электросхема и т.д., но все же есть различия, поэтому будьте внимательнее. Внутри корпуса АВДТ имеются элементы автоматического выключателя (рабочая часть) и УЗО (защитная часть).

Для чего нужен дифавтомат?

Напомню, что автоматический выключатель предназначен только для защиты электропроводки от короткого замыкания и перегрузки, а УЗО предназначено только для защиты людей при случайном попадании под напряжение или при утечке тока на корпус электроприборов. А вот дифференциальный автоматический выключатель сработает и при коротком замыкании, и при перегрузке линии, и при утечке тока.

Какие бывают дифавтоматы?

Дифавтоматы свободно могут применяться как в однофазных сетях, так и в трехфазных. Для однофазной сети используются 2-хполюсные, а для трехфазной сети применяются 4-хполюсные устройства.

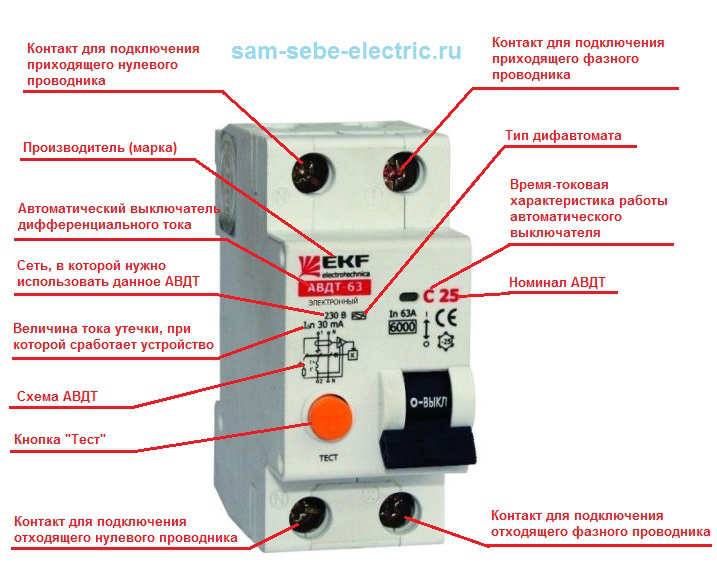

Что написано на корпусе дифавтомата?

Каждый АВДТ имеет маркировку, по которой можно очень много о нем узнать и сделать вывод подходит оно нам или нет.

• «АВДТ» – означает, что это автоматический выключатель дифференциального тока или, как в народе говорят, дифавтомат.
• С25 – это номинал рабочей части (функция автоматического выключателя). С – это время-токовая характеристика, 25 – это максимальный ток, на который рассчитан данный дифавтомат.
• In 30mA – ток утечки, при котором сработает защитная часть устройства (функция УЗО).
• 230В – напряжение (сеть), в которой необходимо применять дифавтомат.
• – этот знак обозначает тип АВДТ (функция УЗО). Оно означает, что устройство среагирует на утечки переменного или постоянного пульсирующего тока.
• Также на АВДТ изображена его принципиальная схема. Если в ней вы ничего не поняли, то значит она вам и не нужна. Главное суметь правильно подобрать устройство и разобраться со схемой подключения дифавтомата.

На корпусе АВДТ еще имеется кнопка «Тест». Она предназначена для периодической проверки работы дифавтомата (защитной части УЗО). При нажатии на нее (в рабочем состоянии АВДТ), искусственно создается утечка тока, на которую должен отреагировать дифавтомат. Если он не отключился, то означает, что он неисправен и подлежит замене.

Улыбнемся:

Занятия по технике безопасности: – Основное правило техники безопасности – ПАЛЬЦЫ В РОЗЕТКУ НЕ СОВАТЬ, понятно? – Так они туда и не влазят. – А ты гвоздики возьми.

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

• наличие тока утечки;
• неожиданное короткое замыкание;
• перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, который реагирует на разницу между значениями тока на «нуле» и «фазе».

Отличие может возникнуть при контакте человека с предметами под напряжением или при частичном замыкании электроприборов на окружающие их поверхности. В таких случаях срабатывает дифавтомат и отключает электричество.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие управляющей микросхемы

Датчик короткого замыкания реагирует на высокий ток. А подключение избыточной нагрузки определяется по нагреву металлической термопластины, которая размыкает электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с электропроводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемном контуре.

Технические характеристики

Основной технической характеристикой дифференциального автомата является величина номинального тока. Данный показатель нормированный, и соответствует 6А, 10А, 16А, 25А, 50А. При нанесении данной маркировки на защитный прибор это значение указывается совместно с показателем быстродействия, которые отображаются символами: В, С, D.

Качественный дифавтомат

К следующей характеристике относится ток отключения напряжения. Практически для всех моделей эти параметры соответствуют: 10мА, 30мА, 100мА, 300мА, 500мА.

В характеристиках прибора указывается номинальное напряжение. Оно может быть 220В в однофазной сети и 380 в трехфазных электролиниях.

Величина тока утечки и селективность являются характеристиками данного приспособления. В соответствии с этим показателем приборы могут иметь такие обозначения: А – приборы, которые срабатывают на утечку тока переменного параметра; АС – устройства, срабатывающие на утечку тока, имеющего постоянную величину; В – приспособления, отключающиеся при создании двух вышеперечисленных обстоятельств.

Далее указывается тип встроенного УЗО. На поверхности устройства данный параметр обозначается в буквенном выражении или в виде рисунка.

Так как в основу дифавтомата входит встроенное УЗО, то принцип селективности в данном приборе также существует. Этот принцип заключается во временном отрезке задержки срабатывания. То есть защитный прибор, который ближе всех расположен к электросчетчику, должен иметь наибольшее время задержки отключения.

В соответствии с этим устройства имеют маркировку с буквой S, что обозначает задержку отключения в 200-300мс, или с буквой G – 60-80мс.

Маркировка УЗО (УДТ) на корпусе приборов

Нужно заметить, что корпусная характеристика (обозначения на корпусе) современных устройств показывает практически полную информацию относительно электромеханических и температурных параметров приборов.

Вся информация о рабочих характеристиках, сфере применения и даже об оптимальном варианте подключения нанесена на корпус защитного устройства в виде четкой, легко читаемой маркировки

По сути, пользователю даже нет необходимости обращаться к сопроводительной документации, так как, зная обозначения, все сведения можно получить прочтением информации с фронтальной части корпуса.

Среди обозначений рекомендуется изучить графику, показывающую характеристику автоматов относительно условий функционирования: «А», «В», «АС», «F», которая определяет чувствительность прибора к переменному и постоянному току разной формы.

Аббревиатурное же обозначение приборов часто отражает их типичную и серийную принадлежность. Например, «АД12М» – автомат дифференциальный, серийный номер – 12, модернизированный. Или так:  «ВД63» – выключатель дифференциальный, 63 серии.

Правда встречаются модели (как правило, импортные), имеющие несколько запутанную аббревиатуру, скажем – FH200. Здесь: символ F – это серия устройства, H – вариант исполнения корпуса, 200  – серийный номер.

Или ещё пример: прибор, обозначенный аббревиатурой DS. Первый символ понятен без «перевода» – дифференциальный. Второй указывает на принадлежность устройства к разряду селективных устройств.

Вопрос выбора между дифференциальным автоматом и УЗО требует детально изучения. Рекомендуем ознакомиться с материалом, разбирающим их отличия, специфику использования, а также преимущества с недостатками.

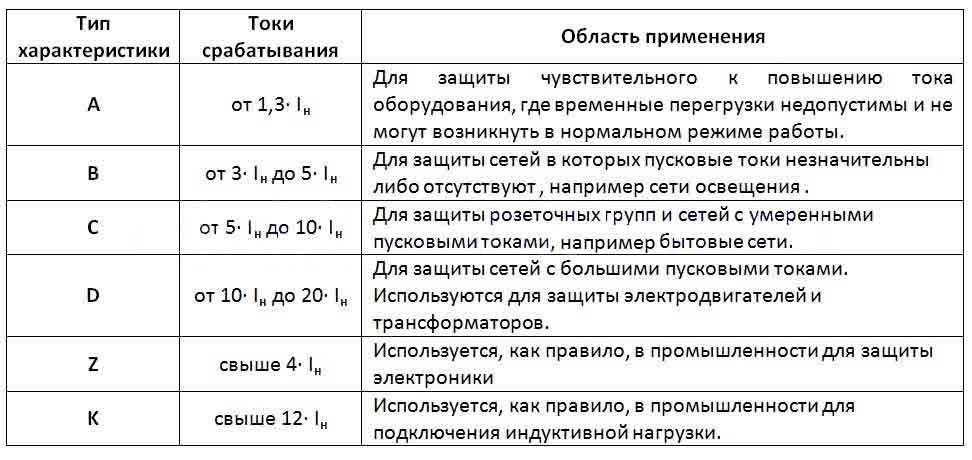

ХАРАКТЕРИСТИКИ И МАРКИРОВКА ДИФФЕРЕНЦИАЛЬНЫХ АВТОМАТОВ

В международной практике принята маркировка отключающей способности буквами латинского алфавита.

А – применяются в сетях с большой длинной проводников и имеют отключающую способность – 2-4 Iн.

В – применятся, как правило, в сетях исключающих индуктивную нагрузку; основном это сети, использующиеся для освещения; отключающая способность – 3-6 Iн.

С – дифференциальные автоматы с данной маркировкой могут применяться в сетях с комбинированной нагрузкой, то есть выдерживают краткосрочную токовую перегрузку, возникающую во время пуска электродвигателей; отключающая способность – 5-10 Iн.

D – выключатели данной группы также применяются в сетях с комбинированной нагрузкой, но в отличии от предыдущей группы имеют более высокую токовую уставку – 10-20 Iн.

К – узкоспециализированные устройства, применяющиеся в сетях, в которых индуктивная нагрузка составляет более 80% от общей нагрузки сети; отключающая способность данной группы составляет – 8-15 Iн.

Z – данная группа автоматов применяется в слаботочных сетях или цепях питания электронной аппаратуры не допускающей даже краткосрочных токовых перегрузок; отключающая способность – 1-3 Iн.

Что касается защиты от токов утечки, то здесь необходимо определиться с категорией помещения в сети которого устанавливается диф. автомат.

В настоящее время выпускаются устройства с различными уставками (IΔn) для защиты от токов утечки, а именно:

• 10,30 мА– применяются для защиты человека от поражения электрическим током;
• 100, 300, 500 мА – используются для исключения возгораний в результате повреждения изоляции, или замыкания токоведущих частей на «землю».

Также на корпусе дифференциального автомата находится буквенная маркировка определяющая возможность отключения при разном характере токов утечки:

АС – переменный характер токов утечки. Автоматы с данной маркировкой применяются в сетях с о значительной индуктивной нагрузкой, сетях освещения, цепях питания электродвигателей.

А – самый распространенный тип, рекомендованный к применению в цепях питания бытовых приборов. Рабочая характеристика токов утечки — переменно-пульсирующий.

В – данная категория дифференциальных автоматов используется исключительно в промышленных установках. Характер тока утечки – постоянный сглаженный и переменный.

S – используется для обеспечения многоуровневой, селективной защиты. Требуемая селективность достигается за счет задержки срабатывания устройства; задержка отключения равна – 0,1-0,5 с.

G — также используется для обеспечения селективности, но с меньшей задержкой срабатывания – 0,05-0,09 с.

По напряжению дифференциальные автоматы подразделяются на одно и трехфазные, соответственно для трехфазной сети следует устанавливать трехфазные устройства. При отсутствии однофазного дифавтомата, в качестве временной меры, возможна установка трехфазного в однофазную сеть, хотя и со снижением эффективности токовой защиты.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.

К месту с блоком дифавтоматов должен быть свободный доступ. Вокруг него желательно не размещать легковоспламеняющиеся и взрывоопасные предметы

Последовательность действий при этом следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
5. К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
6. Подать напряжение на АВДТ и проверить работоспособность прибора.

Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т».

При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит, он неисправен и подлежит замене.

В деревянных домах обязателен огнестойкий щит для дифавтомата. Он защитит стены дома от огня в случае возгорания защитных устройств

В электрической сети квартиры дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.

Типы и характеристики дифавтоматов

Основные технические характеристики дифференциальных автоматов такие же, как и у автоматов и УЗО:

• Номинальный ток In – ток в амперах, который аппарат может проводить длительное время (6, 10, 16, 20, 25, 32, 40, 50, 63 А).
• Номинальный ток — максимально возможный ток, который способна пропустить контактная система прибора без его повреждения. Эта же величина используется для расчетов других характеристик устройства.
• Временно-токовая характеристика В, С или D, указывается перед значением номинального тока.
• Номинальный отключающий дифференциальный ток (уставка по току утечки) IΔn = 10, 30, 100, 300, 500 мА.
• Номинальное напряжение, напряжение при котором аппарат работает в нормальных условиях. 220В для однофазной сети и 380В для трехфазной электросети.
• Тип (класс) модуля дифференциальной защиты. Тип АС – реагируют на синусоидальный переменный ток утечки, обозначаются значком в виде синусоиды. Тип А — реагируют на синусоидальный переменный и пульсирующий постоянный токи утечки.
• Номинальная отключающая способность – максимальный ток короткого замыкания, который дифавтомат способен отключить и остаться в работоспособном состоянии. Указывается на передней панели в прямоугольнике в амперах(3000, 4500, 6000, 10 000 А).
• Класс токоограничения. Он определяется временем с момента начала размыкания силовых контактов до момента полного гашения электрической дуги в дугогасительной камере. Существует три класса — 1, 2, 3. Информация о них указывается в квадрате на передней панели.
• Тип встроенного модуля дифференциальной защиты по конструктивному исполнению — электромеханическое или электронное.
• Количество полюсов — 2 или 4.
• Диапазон температур от -25 до + 40°С (обозначается символом снежинки на передней панели).

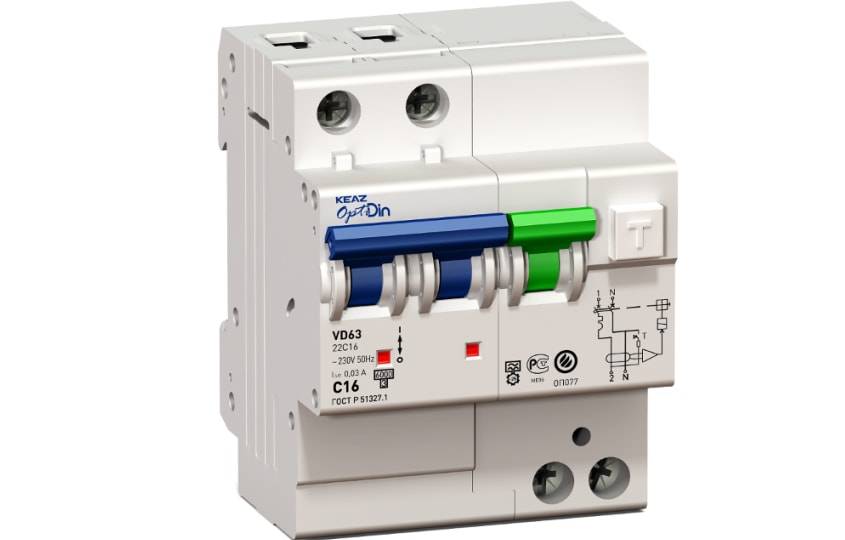

Дифавтомат двухполюсный

Также, как и УЗО, дифференциальные автоматы бывают селективными.  Применяют их в качестве вводных защитных аппаратов. Выдержка времени им нужна для возможности отключить дифференциальный ток устройствам, подключенным после вводного. Если этого не происходит, срабатывает селективный автомат.

Маркируются селективные дифавтоматы буквами, в зависимости от задержки на срабатывание:

Буквенное обозначение	Задержка срабатывания, мс
Тип S	200 – 300
Тип G	60 – 80

Преимущества и недостатки

К положительным характеристикам дифавтоматов необходимо отнести следующие.

• Повышается пожаробезопасность объектов — имеется защита от перегрева электропроводки.
• Отсутствует необходимость установки УЗО, его функции выполняет интегрированное в дифах аналогичное устройство.
• Занимает в щитке на вводе минимальное пространство, одномодульные блоки дифов все компактно монтируются на его DIN-рейку.
• За счет уменьшения контактных групп прост в монтаже.

Имеются у прибора и отрицательные характеристики.

Многофункциональность создает проблемы в определении причины срабатывания — от короткого замыкания или от тока утечки. Далеко не все дифавтоматы снабжаются специальными индикаторами, назначение которых указывать обозначение критического фактора. Это усложняет нахождение, а следовательно, устранение неисправности поврежденного участка цепи.
Выход из строя одного из составляющих — автоматического выключателя или УЗО, приводит к замене всего, самого по себе недорогого устройства. Экономически установка раздельно УЗО и защитного автомата более выгодна.
Следует учитывать, что электронные дифавтоматы утрачивают работоспособность при обрыве нулевого провода

Внимание: при нахождении фазы под напряжением это может привести к удару человека электрическим током. Электромеханический вариант дифавтомата такого недостатка не имеет.

Как выбрать устройство дифференциального тока?

Выбирают устройства дифференциального тока аналогично тому, как делают это, к примеру, с автоматическими выключателями.

Выбор УДТ. При той обширной информации, что выводится на фронтальной панели модуля, выбирать приборы можно без затруднений непосредственно на месте приобретения

То есть выбор делается на основании традиционных критериев подбора электрооборудования подобного типа:

1. Цель применения.
2. Соответствие току нагрузки.
3. Критерий чувствительности на срабатывание.
4. Корпусное исполнение.

Для применения в условиях привычного быта обычно выбор приходится на однофазные приборы характеристики «АС» или «А». Для использования на бытовых сетях жилых строений лучше брать устройства чувствительностью 10-30 мА (на прикосновение) и 100 мА (пожарная защита и КЗ). Корпусное исполнение – максимально удобное под монтаж и в плане эксплуатации.

Следует отметить: устройство дифференциального тока монтируется всегда последовательно с автоматическим выключателем. Поэтому токовые характеристики обоих приборов должны совпадать либо номинальный ток УДТ должен быть выше.

Выбор дифавтомата:

Выбор дифавтомата осуществляется по следующим критериям:

— По номинальному напряжению и типу сети: Номинальное напряжение дифавтомата должно быть больше либо равно номинальному напряжению защищаемой им цепи:

U_{ном. ДА}⩾ U_{ном. сети}

При однофазной сети требуется двухполюсный дифавтомат, при трехфазной сети — четырехполюсный.

— По номинальному току: так как дифференциальный автоматический выключатель сочетает в себе функции автоматического выключателя  номинальный ток дифавтомата определяется по той же методике, что и для обычного автомата. Таким образом определить необходимый номинальный ток дифавтомата можно одним из следующих способов:

1. С помощью нашего калькулятор расчёта тока утечки для выбора УЗО;
2. С помощью нашего калькулятора мощности автоматического выключателя по номинальному току;
3. С помощью следующей таблицы:

Таблица автоматических выключателей для однофазной сети 220 В

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Ток,1 фаза, 220В.	Сечение жил кабеля, мм2
16	0-2,8	0-15,0	1,5
25	2,9-4,5	15,5-24,1	2,5
32	4,6-5,8	24,6-31,0	4
40	5,9-7,3	31,6-39,0	6
50	7,4-9,1	39,6-48,7	10
63	9,2-11,4	49,2-61,0	16
80	11,5-14,6	61,5-78,1	25
100	14,7-18,0	78,6-96,3	35
125	18,1-22,5	96,8-120,3	50
160	22,6-28,5	120,9-152,4	70
200	28,6-35,1	152,9-187,7	95
250	36,1-45,1	193,0-241,2	120
315	46,1-55,1	246,5-294,7	185

Таблица автоматических выключателей для трехфазной сети 380 В

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Ток, 1 фаза 220В.	Сечение жил кабеля, мм2.
16	0-7,9	0-15	1,5
25	8,3-12,7	15,8-24,1	2,5
32	13,1-16,3	24,9-31,0	4
40	16,7-20,3	31,8-38,6	6
50	20,7-25,5	39,4-48,5	10
63	25,9-32,3	49,2-61,4	16
80	32,7-40,3	62,2-76,6	25
100	40,7-50,3	77,4-95,6	35
125	50,7-64,7	96,4-123,0	50
160	65,1-81,1	123,8-124,2	70
200	81,5-102,7	155,0-195,3	95
250	103,1-127,9	196,0-243,2	120
315	128,3-163,1	244,0-310,1	185
400	163,5-207,1	310,9-393,8	2х95*
500	207,5-259,1	394,5-492,7	2х120*
630	260,1-327,1	494,6-622,0	2х185*
800	328,1-416,1	623,9-791,2	3х150*

— По характеристике срабатывания — зачастую характеристику срабатывания аппаратов защиты выбирают исходя из назначения защищаемой ими сети (согласно таблице характеристик срабатывания приведенной ниже) однако дифавтомат выбранный таким образом может не обеспечить своевременное отключение цепи при коротком замыкании, характеристику срабатывания необходимо определять по методике приведенной здесь.

— По дифференциальному току:

Дифференциальный ток — является одной из важнейших характеристик дифавтомата которая показывает при какой величине тока утечки дифавтомат отключит цепь.

В соответствии с пунктом 7.1.83. ПУЭ: Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока дифавтомата. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника. Т.е. дифференциальный ток сети можно рассчитать по следующей формуле:

ΔI_сети=((0.4*I_сети)+(0.01*L_{провода}))*3, миллиАмпер

где: I_сети — ток сети (рассчитанный по формуле выше), в Амперах; L_{провода} — общая длина проводки защищаемой электросети в метрах.

Рассчитав ΔI_сети принимаем ближайшее большее стандартное значение дифференциального тока дифавтомата ΔI_ДА:

ΔI_ДА⩾ ΔI_сети

Стандартными величинами дифференциального тока дифавтомата являются: 6, 10, 30, 100, 300, 500мА

Дифференциальные токи: 100, 300 и 500мА применяются для защиты от пожаров, а токи : 6, 10, 30мА — для защиты от поражения человека электрическим током. При этом токи 6 и 10мА применяются,  как правило, для защиты отдельных потребителей и помещений с повышенной опасностью, а дифференциальный ток 30мА подходит для общей защиты электросети.

В случае если дифавтомат необходим для защиты от поражения электрическим током, а по произведенному расчету ток утечки составил более 30мА необходимо предусмотреть установку нескольких дифавтоматов на разные группы линий, например один дифавтомат для защиты розеток в комнатах, а второй — для защиты розеток в кухне, снизив тем самым мощность проходящую через каждый дифавтомат и как следствие снизив ток утечки сети, т.е. в таком случае  расчет необходимо будет производить для двух или более дифавтоматов которые будут установлены на разные линии.

— По типу исполнительного механизма:

Ну и в завершении не забывайте, что как и УЗО, дифавтомат может быть электронным и электромеханическим. Предпочтительным является электромеханическое исполнение, так как оно считается более надежным.

Внешний вид

Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.

Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.

Внешне дифференциальные автоматы отличаются от УЗО:

• по надписям на лицевой панели;
• маркировке;
• функциональной схеме.

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО.

Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора.

Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.

Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство. Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора

Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат.

Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки.

Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение.

Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.

Полезные монтажные советы

Монтаж дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надёжной.

«Ноль» к нагрузке обязательно должен идти от дифавтомата, иначе возникнет разница значений токов, и защитное устройство сразу сработает. В результате подключить электроприборы не удастся

В электрике не следует пренебрегать советами, поэтому к приведенным рекомендациям следует отнестись внимательно:

1. При подключении проводов к дифференциальному автомату обязательно нужно соблюдать полярность. Клемма «нуля» обозначается как N, а «фазы» – 1 или 2.
2. Работы по подключению необходимо производить при полном обесточивании всех проводов.
3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифавтоматом первого уровня.
4. Стоит подбирать мощность дифавтоматов второго уровня в соответствии с предполагаемой нагрузкой на электроконтур в каждой комнате.
5. Нельзя объединять выходящие «ноль» и «фазу» дифавтомата с неподключенными к нему электропроводами, даже если они идут от параллельно подключенных АВДТ.
6. Выходящий из дифавтомата «ноль» не должен соприкасаться с жилой заземления.

При фиксации провода в клемме нужно следить, чтобы в разъем не попала изоляция. Плохой контакт может привести к перегреванию дифавтомата и его поломке.

При несоблюдении большинства вышеописанных рекомендаций АВДТ просто не будет функционировать должным образом. Он может «выбивать» при подключении нагрузки или вообще не срабатывать на утечку тока. Поэтому к электрической схеме подключения нужно отнестись со всей серьёзностью.
