Перекидной автоматический выключатель: принцип действия и конструкция

Что такое перекидной переключатель

Реверсивный перекидной выключатель Назначение перекидного переключателя – передача напряжения между двумя линиями или соединение нескольких сетей. Используя рубильник, можно исключить токовые утечки при авариях и быстро переключиться на целую линию. Переключение прибора производится при помощи рычага на лицевой панели, который приводится в 1-2 положения.

Оборудование устанавливается в щитовой комнате или возле щитка ввода.

Специфика устройства

Рубильник перекидного типа схож с двухпозиционным выключателем по принципу работы, но отличается повышенной мощностью и плавным ножевым приводом. Второе различие – процесс переключения с разрывом линии и работа в трех положениях:

  • квартирная/домашняя сеть;
  • выключение;
  • запитка от генератора.

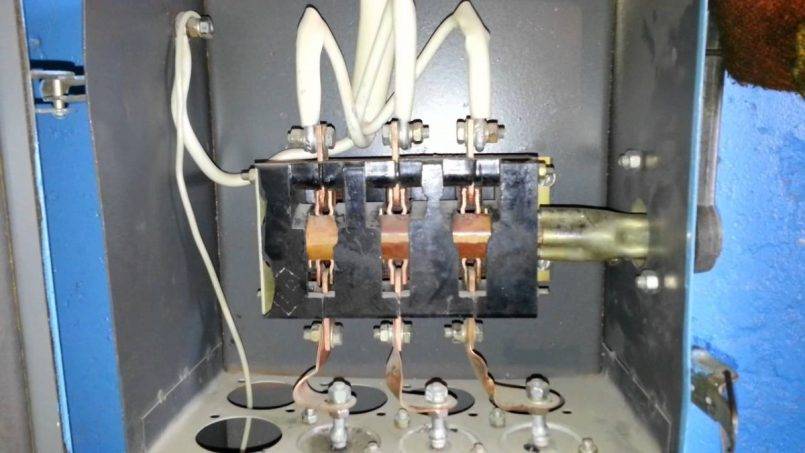

Для понимания принципа работы перекидного автомата нужно разобраться с конструкцией. Средний контакт – это рейка посередине с V-образными ножами. В качестве боковых задействуются верхние и нижние клеммы. Средний контакт соединяется только с верхними или только с нижними. У ножей нет ускорителей или пружинок, поэтому перекидывание с основной на резервную сеть производится вручную.

Подключение генератора на перекидной рубильник

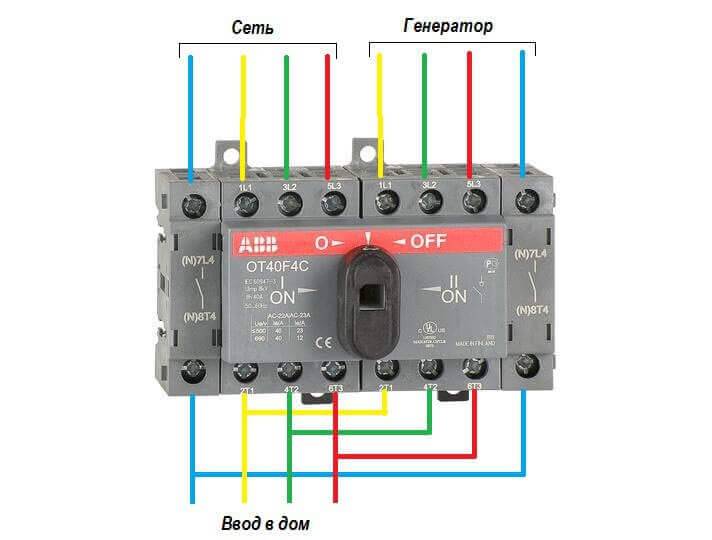

Подключение генератора через переключатель АВВ Для организации сцепки понадобятся два модульных контакта или электрическая перекидка на 7 контактов. Пара из них должна быть нормально замкнутая, а пара – нормально разомкнутая. Подключение осуществляется так:

  1. Требуется ввести крайний контакт переключателя на ввод линии и кабеля станции.
  2. Средний контакт подводится к потребителю.
  3. Рубильник ставится в исходное положение – подсоединение к основной сети.
  4. В процессе переключения питание подается с генератора.
  5. Переключатель устанавливают в щитке управления.
  6. Для прогрева системы и подачи питания после активации генератора ставится реле времени.
  7. Резервный контактор запитывается через основной коммуникатор ввода посредством нормально замкнутого контакта.

Процессы переключения реализуются пользователем. Он ставит рубильник на нейтральный режим в случае падения напряжения. При его возобновлении активируется первый контакт, размыкая цепь питания второго ввода.

Что такое перекидной рубильник

Что такое обычный рубильник, знает, пожалуй, каждый более или менее знакомый с электричеством. По сути, это обычный выключатель, только большой и мощный. Ручка в одном положении – цепь замкнута. В другом – разомкнута. Если рубильник коммутирует одну линию, то устройство однополюсное, а когда одной ручкой вы можете переключить сразу несколько цепей, то многополюсное.

В отличие от обычного рубильника, перекидной имеет дополнительные контакты, благодаря которым прибор может не только включать или выключать электрооборудование, но и переключать. В одном положении ручки средняя шина рубильника соединяется с верхними контактами, в другом – с нижними.

Самое важное в такой конструкции то, что верхняя и нижняя шины ни при каких условиях не могут соединиться. Именно это делает устройство незаменимым при коммутации оборудования, не допускающего в процессе переключения соединения между собой

Взгляните на схему ниже:

В одном положении переключателя мотор крутится в одну сторону, в другом – в противоположную. Но если вы случайно соедините батареи вместе, то начнутся серьезные проблемы – короткое замыкание. В приведенном примере вы рискуете лишь разрядить батарейки, но если коммутировать более серьезные цепи – к примеру, напряжения с различных линий электропередач, — то при малейшей ошибке оператора, работающего обычными выключателями, серьезной аварии не избежать. Перекидной же рубильник благодаря своей конструкции подобного безобразия не допустит, поскольку у вас просто не будет ошибочных вариантов – «или-или».

Преимущества перекидного рубильника перед парой обычных выключателей очевидны. Но что делать в том случае, если лампочку на схеме, приведенной выше, нужно просто отключить? Ставить дополнительный выключатель? Совсем необязательно, поскольку существуют трехпозиционные перекидные рубильники. В отличие от своих двухпозиционных собратьев, они имеют еще одно положение, так называемое промежуточное , в котором один источник от нагрузки уже отключен, но второй еще не подключен.

Таким образом, при помощи трехпозиционного рубильника вы можете не только сделать переключение одним движением руки, но и отключить нагрузку от источника:

Оборудование для монтажа

Для подключения электрогенератора к электросети дома не потребуется много оборудования. Достаточно определить место расположения агрегата, обеспечить шумоизоляцию и вентиляцию в соответствии с нормами. Скорее всего, в помещении придется сделать цементно-песчаную стяжку для снижения вибрации.

Рассматривать монтаж мобильных генераторов до 2 кВт не имеет смысла. Они не могут полноценно обеспечить дом электричеством. К тому же они мобильны и не требует специальных условий месторасположения.

Опишем установку электрогенератора с мощностью от 2 кВт. Для организации резервной сети электропитания потребуется:

  • Медный кабель с сечением от 4 кв. мм для организации отдельного ввода. Длина должна соответствовать расстоянию между вводным устройством и месторасположением генераторного агрегата.
  • Модульный перекидной рубильник, который можно зафиксировать на DIN-рейке 35 мм. Среди недорогих моделей хорошо зарекомендовал TDM-63, а более надежными являются ABB, Hager.

Уделить внимание следует заземлению, так как подсоединение должно соответствовать ПУЭ. Другими словами перед подключением резерва необходимо организовать систему заземления TN-C-S или ТТ

Сеть однофазного типа

К такой цепи может подключаться только рубильник двухполюсного варианта изготовления. В конструкции должен быть блок питания со значением рабочего напряжения в пределах 300 В. Сопротивление требуется 50 Ом.

Особенностью является одновременное применение счетчиков, хотя переключатели в данной модификации задействуются крайне редко. Существует требование и по материалу перемычек. Для их изготовления должна применяться исключительно медь, как это видно на фото перекидного рубильника.

Когда планируется монтаж в домах жилого типа, то требуется наличие электрощитов, относящихся к категории КК202 или некоторых других модификаций. Реверсные блоки задействовать при таком варианте нецелесообразно, поскольку при наличии однофазной цепи наблюдается расхождение в параметрах.

Использование перекидных устройств в разных сетях

Каждый перекидной рубильник того или иного типа может применяться лишь в электрической цепи с определенными параметрами.

В однофазном варианте устанавливаются, преимущественно, коммутаторы двухполюсного исполнения. Во время подключения к генераторной установке потребуется блок питания с установленным рабочим напряжением триста вольт. Устройства обладают отрицательным сопротивлением порядка 50 Ом.

Для создания качественного контакта, рекомендуется использовать медные перемычки. В самом начале установки следует выяснить наличие электрощита. Может использоваться серия КК220 или аналогичная модификация. В цепях с одной фазой не рекомендуется использование реверсных устройств по причине возможного несоответствия их рабочих показателей и сетевых параметров.

Для проложенных линий с двумя фазами наилучшим образом подходит расширительный вариант переключающих устройств. В этом случае рубильниками приобретаются универсальные качества и они свободно используются в однофазных сетях, без ограничений. Предельное значение напряжения для работы достигает 300 вольт. В виде элемента, соединяющего все имеющиеся части, используется блок питания номиналом 200 В.

Более всего популярны коммутаторы серии РР30. Они обладают собственными конструктивными особенностями и состоят из двух модулей, находящихся в общем комплекте. За счет этого выходное напряжение доходит до отметки 350 вольт. Наивысшее отрицательное сопротивление поднимается до 40 Ом. Контактные системы устанавливаются лишь в защищенных изделиях закрытого типа. Скачки электроэнергии держат на контроле проходные конденсаторы. Схема управляющей части или блока собирается на основе тиристоров.

Посредством реверсивных блоков обеспечивается поддержка требуемой частоты тока. При использовании двух различных моделей, в цепочку добавляется контроллер, позволяющий максимально нейтрализовать нелинейные искажения в сети и их негативное воздействие.

Аппаратура, используемая в сетях, где три фазы, отличается своими специфическими особенностями. Например, рабочее напряжение у блоков питания устанавливается порядка 400 вольт. В подобных сетях допускается использование трансформаторных устройств только импульсного типа.

Читать также: Кто такой киповец профессия

При соединении всех компонентов используется специальный инвертирующий выход. Поступление выходного тока производится через специальные устройства, изготовленные на основе проходных конденсаторов. Большинство схем подключения работают на основе перекидных рубильников с двумя модулями.

Современный рынок предлагает модели и одномодульных устройств. Их главное отличие состоит в наименьшем пороговом напряжении, всего 350 вольт. Значение отрицательного сопротивления – в пределах 55 Ом. В конструкции подобных коммутаторов обязательно входят блокираторы. В некоторых моделях, электроника блоков создается не только на тиристорной, но и динисторной основе.

Перекидные рубильники


Перекидной рубильник 4-х полюсный 63А АВаТар Электрорубильник обеспечивает разъединение сети с одним энергоисточником и подключение к другому. Наличие средней точки объясняет название «перекидной». Приборы выпускаются с дугогасителями, обеспечивающими коммутацию при подключенном напряжении. Модели без дугогасительных механизмов коммутируются при выключении нагрузки. Выключатель работает только в ручном режиме – переключение осуществляется при помощи изолированного рычага управления.

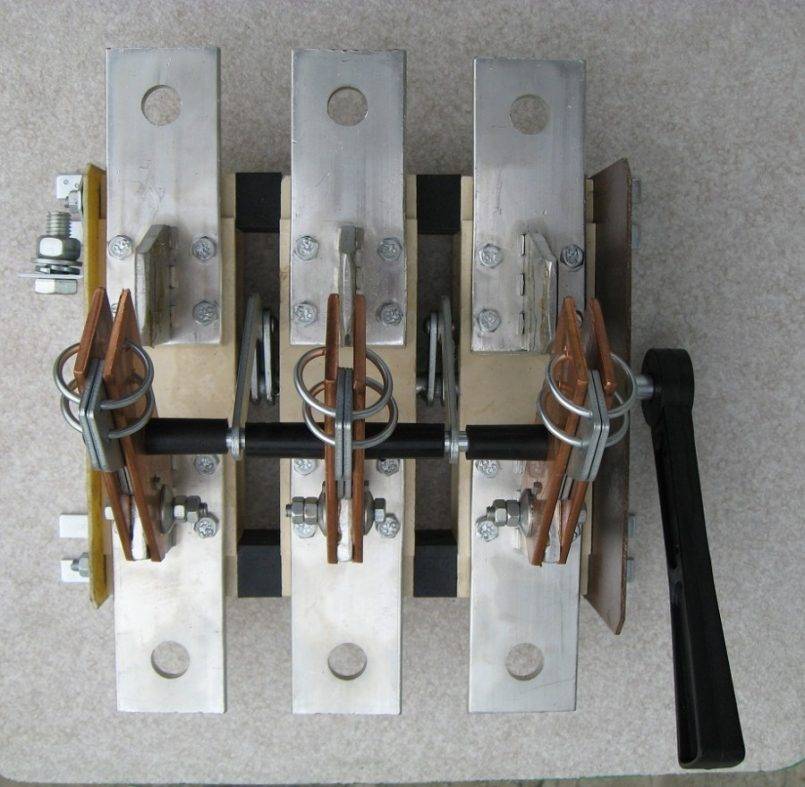

Конструкция устройства представлена:

  • герметичным корпусом;
  • подвижными ножевыми контактами с двумя рабочими положениями и одним промежуточным;
  • дугогасительной камерой, но есть рубильники без нее;
  • клеммами для подключения к сети.

Включение к одной нагрузочной линии осуществляется по принципу:

  1. На контакт № 1 подсоединяется основное энергоснабжение.
  2. На контакт № 2 подключается дизельный или электрический генератор.

Если требуется ввод в строение с трехфазным напряжением, используется рубильник трехфазный с 4-мя полюсами. Устройство подключается так:

  1. Вводить электросеть нужно через 4 клеммы.
  2. На 4 клеммы подкидывается генератор.
  3. На 4 клеммы подсоединяется нагрузка.

Плюсы и минусы использования рубильников

Плюсом перекидного выключателя является низкая стоимость

Электрорубильник – простейший прибор, для которого характерны преимущества и недостатки. К плюсам эксплуатации относятся:

  • Наглядность. Устройство можно осмотреть визуально на предмет поломок. Положение ножей хорошо просматривается.
  • Простой конструктив. Небольшое количество узлов упрощает обслуживание и починку аппарата.
  • Высокий коммутационный ток. Переключатель коммутирует ток силой 500, 630 или 1000 Ампер.
  • Низкая стоимость. Приобрести рубильник можно для установки в частном доме или квартире.

Несмотря на положительные характеристики автомат имеет несколько минусов:

Открытый тип конструкции

Все элементы находятся на виду, при неосторожном касании есть риски удара током.
Ненормированная скорость переключения. Если ножи переводятся медленно, образуется дуга высокой температуры, которая выжигает внутренние узлы прибора.
Возможность короткого замыкания при появлении высокотемпературной дуги.
Возникновение бросков тока при переключении до выключения нагрузки.

Генераторные рубильники

Перекидные рубильники для генераторов являются одномодульными. Блок-блокиратор содержит классический вариант контактной группы. Реверсивные блоки производятся вместе с контролером.

Перед монтажом надо оценить качество заземляющей схемы. Для результативной эксплуатации необходимо присутствие электрода заземляющего действия. Изучите маркировку, которая обычно имеет вид ИП30, что указывает на наличие качественной изоляции материала. Это будет гарантией большого ресурса.

Реверсивные рубильники ABB — это особые выключатели нагрузки, которые обеспечивают бесперебойный характер подачи питания. Существует множество видов устройств, которые можно использовать под разные типы сети

При покупке следует обращать внимание на маркировку и соответствие стандартам безопасности.

Как сделать простую схему автопереключения для генератора

Клацать переключателем всегда при пуске резервного агрегата неудобно, поэтому собирают простой узел автоматического переключения. Это не система автозапуска, ее задача — механическая смена ввода между сетями — магистралью и мини-станцией. Старт/глушение мотора все равно надо делать вручную.

Что потребуется:

  • 2 пускателя (контакторы) — КМ1 и 2 с перекрестным подсоединением. Их исполнительными элементами являются контакты: силовые (КМк), нормально замыкаемые (КМнз);
  • для полной автоматизации необходимо смонтировать реле времени для возможности прогрева.

Пока магистраль работоспособна, КМ1 замыкает КМк1, одновременно КМ1нз1 и КМ1нз2 расцепленные. При отключении первые размыкаются, а последние замыкаются. При старте, после истечения задержки реле, на КМ2 появляется ток, замыкаются КМк2, начинает подаваться резервное питание.

Когда же появляется основное питание, то активируется КМ1, расцепляются КМ1нз1 и 2, происходит обесточивание КМ2. КМк2 размыкаются, КМк1 смыкаются. Происходит переключение на главную линию. Нужно лишь помнить о необходимости отключения самого резервного аппарата.

Характеристики

Основными характеристиками выключателя перекидного являются:

  • Номинальный ток, который он может пропускать. Устройства выпускают на 15.0, 25.0, 32.0, 40.0, 63.0, 80.0, 100.0 и 125.0 А .
  • Тепловой ток, не разрушающий элементы.
  • Допустимое напряжение сети.
  • Кратковременное импульсное напряжение, которое выдерживает изоляция.
  • Число полюсов, которые одновременно способен коммутировать выключатель перекидной.
  • Износостойкость электрических контактов определяется рабочим напряжением и величиной пропускаемого тока.
  • Износостойкость механических элементов определяется количеством циклов переключения.

Генераторные рубильники

Перекидные рубильники для генераторов являются одномодульными. Блок-блокиратор содержит классический вариант контактной группы. Реверсивные блоки производятся вместе с контролером.

  • Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу

  • Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства (135 фото)

  • Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства (155 фото)

Перед монтажом надо оценить качество заземляющей схемы. Для результативной эксплуатации необходимо присутствие электрода заземляющего действия. Изучите маркировку, которая обычно имеет вид ИП30, что указывает на наличие качественной изоляции материала. Это будет гарантией большого ресурса.

Реверсивные рубильники ABB — это особые выключатели нагрузки, которые обеспечивают бесперебойный характер подачи питания. Существует множество видов устройств, которые можно использовать под разные типы сети

При покупке следует обращать внимание на маркировку и соответствие стандартам безопасности

Разновидности рубильников

Существует несколько типов аппарата, которые устанавливаются в зависимости от количества сетей и потребителей.

  1. Однополюсные.
  2. Двухполюсные.
  3. Трехполюсные.
  4. Четырехполюсные.

Однополюсные и двухполюсные устройства используются в однофазных сетях, а остальные — в трехфазных. Однополюсный тип аппарата является очень распространенным вариантом. Такой прибор оснащается одним модулем для передачи направления потока электроэнергии. В таких моделях чаще всего используются медные проводники. Наиболее подходящим такой реверсивный рубильник считается в сети обслуживания генератора с диапазоном до 20 Гц. При выборе такого прибора для определенной сети нужно учитывать все характеристики.

В жилых домах, для которых характерно большое потребление электроэнергии, лучше не использовать, так как предельной нагрузкой такого прибора считают 200А. Также у прибора низкое выходное напряжение. В большинстве случаев такой показатель равен около 200 В.

Для применения в жилых домах используют двухполюсные рубильники. Такой тип прибора может использоваться с потребителями однофазной сети. Средним показателем сопротивления для такого вида рубильника считается 60 Ом. Чаще всего такой перекидной рубильник на два направления используют для современных схем потребительских электросетей. Модификацией прибора определяется показатель выходного напряжения, и в разных двухпозиционных моделях показатели будут отличаться.

Реверсивные приборы, которые используются для смены питания от сети или генератора, подключаются по разным схемам в зависимости от определенного типа сети и количества приборов. К примеру, в однофазной сети можно подключать двухполюсные рубильники с отрицательным сопротивлением 50 Ом. При этом в схеме может присутствовать электросчетчик. Реверсивный трехфазный рубильник наиболее часто встречается в двухфазных электросетях, хотя может быть использован и в однофазной сети. При этом будет задействовано только два полюса прибора.

Однако при подключении нужно учитывать то, что трехходовой рубильник оснащен только расширительными переключателями. Наиболее распространен трехпозиционный прибор в промышленных электросетях. Использование на предприятиях должно быть защищенным, поэтому подключение должно проводиться в электрощитах. Трехфазный рубильник имеет высокий порог чувствительности и оборудован надежной системой защиты от перегрузки. Тип и качество изоляции зависит от производителя.

Двухкондесаторный переключатель

Переключатель двухполюсного типа имеет два проходных конденсатора. Такие приборы могут быть использованы только в однофазной сети, поэтому перекидной рубильник для генератора лучше выбрать именно такого типа. На рынке встречаются и двухмодульные и трехмодульные виды приборов, которые могут подключаться с блоком питания.

Для генератора подойдут перекидные рубильники с пороговым напряжением 350 В. Параметры нагрузки могут быть разными. Данный параметр определяется производителями и чаще всего составляет около 30 А. Для генератора также можно использовать перекидной рубильник 250А. Однако такой прибор нужно подключать вместе с блоком питания, напряжение которого будет от 200 до 300 В. Такой тип прибора предусматривает нагрузку до 3 А.

Подключение любого типа прибора необходимо проводить с соблюдением полярности. При этом на выходе к домашней сети фаза и ноль не должны меняться местами. Входящие подключения от электросетей лучше всего защищать, устанавливая автоматический выключатель. Такой выключатель обычно устанавливают возле счетчика либо в самом щитке перекидного рубильника.

Преимущества и недостатки рубильников

Перекидные рубильники обладают несомненными преимуществами, к которым можно отнести следующие:

  • Открытое или полузакрытое исполнение, позволяющее наглядно убедиться в исправности устройства. Поверхность токопроводящих ножей просматривается очень хорошо и установить возможную неисправность не составит труда.
  • Простота конструкции, благодаря которой существенно облегчается подключение, ремонт и обслуживание.
  • Основным преимуществом считается соотношение коммутируемой мощности и стоимости устройства. Фактически недорогой прибор способен выполнять переключение и коммутацию очень высоких токов, достигающих нескольких сотен ампер.

Тем не менее, идеальных устройств не бывает и работа рубильников тоже не исключение. Их основными минусами являются следующие:

  • Достаточно высокая опасность для персонала. Открытая конструкция существенно увеличивает шансы попадания под напряжение в случае нарушения правил обращения с такими приборами.
  • Время переключения рубильника перекидного типа не нормировано и зависит лишь от самого оператора и его реакции. Слишком медленный перевод ножей может вызвать высокотемпературную дугу, представляющую серьезную опасность для людей и оборудования.

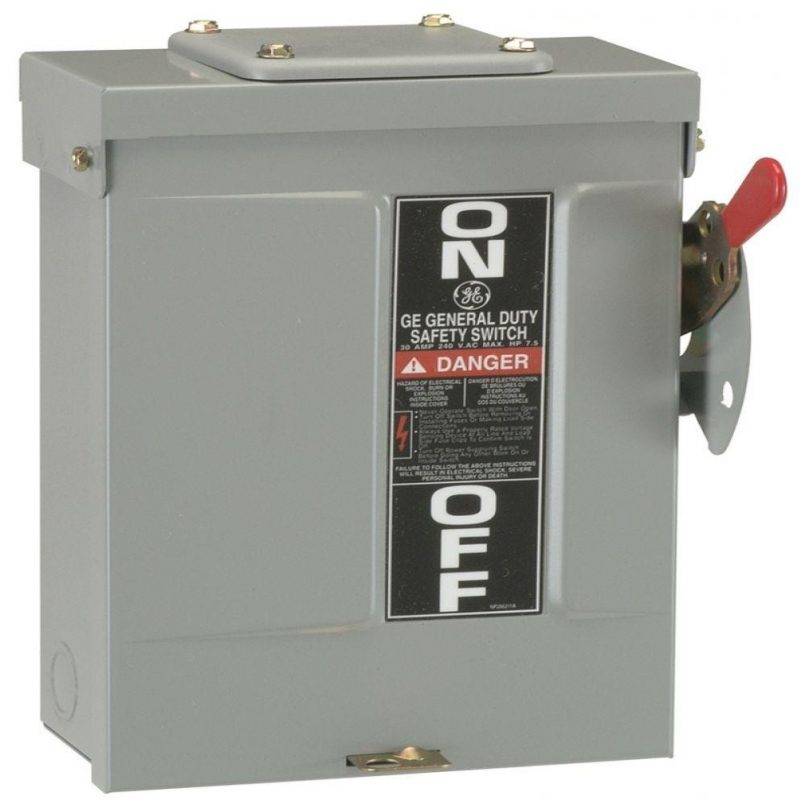

При необходимости в использовании электроснабжения с наличием большой силы тока устанавливают рубильник. Данный прибор регулирует включение и выключения сети, не создавая при этом больших нагрузок. Об особенностях использования и установки рубильника поговорим далее.

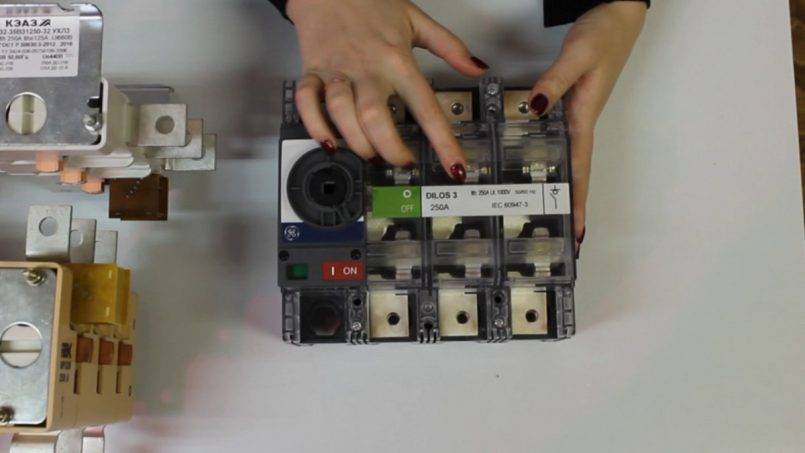

Конструктивные особенности и устройство рубильника

Одним из неавтоматических коммуникационных аппаратов является рубильник. Данный прибор используется во время размыкания и замыкания электрической цепи.

Есть несколько видов рубильников, отличающихся друг от друга параметрами устройства и конструкции. Рубильники с однополюсным, двухполюсным и трехполюсным исполнением имеют полюса, которые характеризуются наличием плавкого предохранителя. Некоторые рубильники не имеют полюсов, их заменяет рычажный привод центрального назначения.

Конструкция рубильника зависит от его типа. Например, приборы, с центральной рукояткой только отключают электрические цепи. Обязательным действием перед отключением электрической цепи с помощью такого рубильника, является ее обесточивание.

Практические рекомендации по эксплуатации

Использование переключателя требует соблюдения следующих правил:

  1. Прибор эксплуатируется при температуре от -40 до +50 градусов.
  2. Реверсивный переключатель ставится только в щиток с монтажной панелью.
  3. Вручную допускается активировать рубильники с дугогасительными и разрывными контактами.
  4. Обгоревший контактный нож очищается напильником или стеклянной бумагой.
  5. Для предотвращения перекоса ножек нужно туго затянуть крепежные болты.
  6. Все активные части устройства изолируются.
  7. Для ручного перевода фазы подойдет переходной рубильник, работающий в двух направлениях.
  8. Выбирать переключатель нужно по мощности пропускаемого тока.

Перекидные рубильники подходят для установки в многоквартирных домах, на производстве с резервными генераторами. Устройства упрощают обслуживание источников питания, контролируют электролинии и защищают подключенное к ней оборудование.

На сегодняшний день для коммутации электрических цепей существуют самые разнообразные устройства — отключающие, подключающие и переключающие, причем как ручные, так и автоматические. Сложно представить себе прибор, не имеющий в своем составе этого узла.

Сегодня речь пойдет о перекидных рубильниках и переключателях — уникальных по своим свойствам приборах, позволяющих производить сразу несколько коммутаций одним движением. Принцип работы этого электрического узла стоит начать с рассмотрения принципа работы его младшего брата — обычного переключателя.

Практические рекомендации по эксплуатации

Использование переключателя требует соблюдения следующих правил:

  1. Прибор эксплуатируется при температуре от -40 до +50 градусов.
  2. Реверсивный переключатель ставится только в щиток с монтажной панелью.
  3. Вручную допускается активировать рубильники с дугогасительными и разрывными контактами.
  4. Обгоревший контактный нож очищается напильником или стеклянной бумагой.
  5. Для предотвращения перекоса ножек нужно туго затянуть крепежные болты.
  6. Все активные части устройства изолируются.
  7. Для ручного перевода фазы подойдет переходной рубильник, работающий в двух направлениях.
  8. Выбирать переключатель нужно по мощности пропускаемого тока.

Перекидные рубильники подходят для установки в многоквартирных домах, на производстве с резервными генераторами. Устройства упрощают обслуживание источников питания, контролируют электролинии и защищают подключенное к ней оборудование.

Нужен ли усилитель

Усилитель с регулировкой мощности

Если нужно подключить сразу несколько телевизоров к одной антенне, надо иметь в виду: с использованием сплиттера любой конструкции сигнал все равно делится пополам, а если подключено 3 тюнера, то каждому достается только треть. Поэтому в большинстве случаев надо подключить усилитель.

Он однозначно потребуется в ситуациях, когда:

  • сигнал имеет хорошее качество, но низкую мощность;
  • установлено два и более сплиттера;
  • используются длинные соединяющие кабели.

Усиление может оказаться вредным там, где мощность сигнала и так достаточно высока. Поэтому рекомендуем использовать усилители, имеющие возможность регулировки.

Кроме того, усилитель будет, скорее, лишним при использовании кабельного и спутникового ТВ. Для них главное – не ухудшить поступающий сигнал, а усилитель неизбежно вносит искажения.

Наконец, если сигнал критически слаб, усилитель бесполезен. Он не сможет поднять принимаемый антенной ТВ-сигнал до нужного уровня: попросту нечего усиливать.

Чтобы понять, нужен ли усилитель, необходимо измерить уровень сигнала с помощью мультиметра или хотя бы шкалы тюнера. Если уровень достаточно высок, можно обойтись без дополнительных доработок .

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

Как подключить проходной выключатель

У А. Земскова на этот счёт имеется целый ролик. Не сказать, чтобы он был идеален, но в целом оставляет ощущение полного понимания темы в рамках материала, преподанного автором. Да, конечно, нашлись те, кто оставил грубые замечания наподобие того, что такие вещи называются переключателями, потому как перекидывают концы цепей крест-накрест. Но мы-то с нашими читателями понимаем, что все это от зависти. Каждый хочет видеть у себя дома хороший ремонт, но не всякий может за это заплатить столько, сколько берет Проект-сервис. От того и недопонимание. Что касается самого А. Земскова, то по нашему скромному мнению, человечище, который сумел заработать на такую тачку легально, достоин всякого уважения. Итак, сегодня мы говорим про то, как подключить проходной выключатель.

Схемы подключения

Стоит понимать, что процедура подключения может отличаться и зависит в первую очередь от типа электрических сетей.

Однофазная сеть

К однофазной сети возможно подключить только двухполюсные устройства. Также необходимо иметь блок питания с рабочим напряжением 300 В.

  • В подобных модификациях отрицательное сопротивление достигнет отметки 50 Ом. Иногда такие рубильники дополняют счетчики. А вот переключатели встречаются нечасто.
  • Выбирая перемычки, обеспечивающие контакты, учтите, что покупать следует исключительно медные.
  • Перед установкой приспособления в жилом доме следует убедиться в том, что там есть электрощиты серии КК220 либо другие. Из-за возможных несоответствий в рабочих характеристиках реверсные блоки не применяются для однофазных цепей.

Двухфазная сеть

В двухфазных цепях соединяющим элементом выступает блок питания на 200 В. Помните, что для этих устройств применяются только переключатели расширительного типа. Тогда рубильники можно будет использовать в однофазной сети вне зависимости от количества применяемых модулей. Предельное напряжение на уровне 300 В. Чаще всего выбирают изделия серии РР30.

  • В соответствии с особенностями конструкции, они комплектованы только двумя модулями, это значит, что выходное напряжение будет соответствовать значению 350 В.
  • Блокираторы могут быть неодинаковыми. Перед эксплуатацией в жилых домах следует удостовериться в том, что там есть электрощиты. Это обязательное условие. Блоки управления традиционно составлены из тиристоров.
  • Предел отрицательного сопротивления — 40 Ом. Системы контактов применимы только в моделях закрытого типа. Контроль колебаний электроэнергии обеспечивают проходные конденсаторы.
  • Реверсивный блок поддерживает необходимую частоту тока. Если будут использованы две разные модели, их обязательно необходимо сочетать с контроллером. Это позволит свести к минимуму негативное воздействие нелинейных искажений, время от времени проявляющихся в сети.

Трехфазная сеть

Блоки питания для трехфазных сетей должны обладать рабочим показателем напряжения 400 В. Стоит отметить, что здесь могут применяться только импульсные трансформаторы.

  • Сама процедура подключения выполняется посредством инвертирующего выхода. Выходной ток подается через специальные устройства, роль которых выполнят проходные конденсаторы. Есть смысл в применении двухмодульных рубильников.
  • На рынках предлагаются и одномодульные модификации. Их главная особенность в том, что минимальный предел порогового напряжения находится на уровне 350 В, отрицательное сопротивление — 55 Ом. В конструкции рубильника обязательно должен присутствовать блокиратор.
  • В жилых домах должны быть специальные электрощиты серии КК22. В таких конструкциях блоки управления могут составляться не только из тиристоров, но и динисторов.

Трехфазный щит ABB Mistral для частного дома. Особенности:

В щит ABB установлен четырехполюсный автомат для Бани

В первую очередь – это важно для более равномерного распределения нагрузки по фазам, чтобы не перегружать одну фазу мощной однофазной электропечью. Вводной четырехполюсный автомат для Бани подключен от кросс-модуля щита ABB до УЗМ, чтобы у нас не произошло отключение одной фазы для Бани, при отключении одного из УЗМ.
Вводной двухполюсный автомат для гаража, подключен в щите ABB до УЗО фазы L3

Сделано это на тот случай, чтобы при каких-либо неполадках в кабельных линиях гаража, не приходилось бегать в дом, чтобы включать сработавшее УЗО. Естествено, заказчику была дана рекомендация, чтобы он в электрощите гаража установил УЗО.
В щите ABB Mistral нет селективного общего УЗО. Селективное УЗО уже установлено заказчиком в щите учета на улице.
Почему мы установили в щит ABB Mistral двухполюсные автоматы, а не однополюсные? Те кто знает схему подключения автоматов к УЗО, понимает, что двухполюсными автоматами намного проще отключить и локализовать линию, где есть утечка тока. Подробнее об этом можно прочитать в статье об УЗО.

Скачать полный каталог о щитах ABB Mistral IP65, можно здесь.

Пример сборки щитка ABB Mistral 41 можно посмотреть здесь.

Спасибо за внимание

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
