Дождеприемник: виды, материал изготовления, размеры и цена

Особенности дренажных колодцев из бетонных колец

Так же как и в случае с пластиковыми системами, колодцы, изготовленные на основе бетонных колец, выполняют функцию отвода воды. Современный ассортимент конструкций включает аналогичные разновидности смотровых, накопительных и поглотительных колодцев, действующих по тому же принципу, что и описанные ранее изделия из пластика.

Преимущества изделий из бетона:

монтаж осуществляется за один день;
конструкции полностью герметичны;
не нуждаются в постоянном уходе;
имеют невысокую стоимость;
не выдвигают особых требований к типу грунта (могут устанавливаться даже в зонах с пучинистым или подвижным грунтом).

Обустройство канализационного бетонного колодца

К недостаткам можно отнести только большой вес, из-за чего работы по устройству дренажного колодца из бетонных колец не обходятся без привлечения специалистов и использования тяжелой техники.

Расценки на строительство колодца из бетона:

Наименование конструкции	Тип колец	Общий объем, м?	Высота, м	Диаметр, м	Цена, руб.
Колодец из 3-х колец	КС 10-9	2,1	2,8	1	25000
Колодец из 4-х колец	КС 10-9	2,8	3,7	1	30000
Колодец из 2-х колец и доборного кольца	КС 15-9	3	2,4	1,5	30500

Цена дренажных колодцев из бетона, указанная в таблице, включает затраты на материалы и оплату работы специалистов.

Правила монтажа

Прежде всего, нужно определить место для установки дождеприемника. Если он будет размещен неверно, большая часть осадочных вод будет оставаться на поверхности. Чтобы этого избежать, монтируют водосборные конструкции в самых низких участках местности либо создают для них углубления, чтобы потоки сами стремились в ливнеприемник. Аналогично следует устанавливать устройства под водостоками, при этом монтируя их так, чтобы водяная струя попадала точно в центр решетки.

Дождеприемники, имеющие небольшую массу и габариты, можно смонтировать собственноручно. Для этого действуют согласно пошаговой инструкции:

Вымеряют глубину ливнеприемника и прибавляют к полученной цифре 400 мм. Также измеряют длину и ширину и плюсуют к каждому показателю по 30 мм.
Согласно получившимся габаритам выкапывают котлован.
На дно ямы засыпают песок слоем в 10 см, заливают водой и тщательно утрамбовывают.

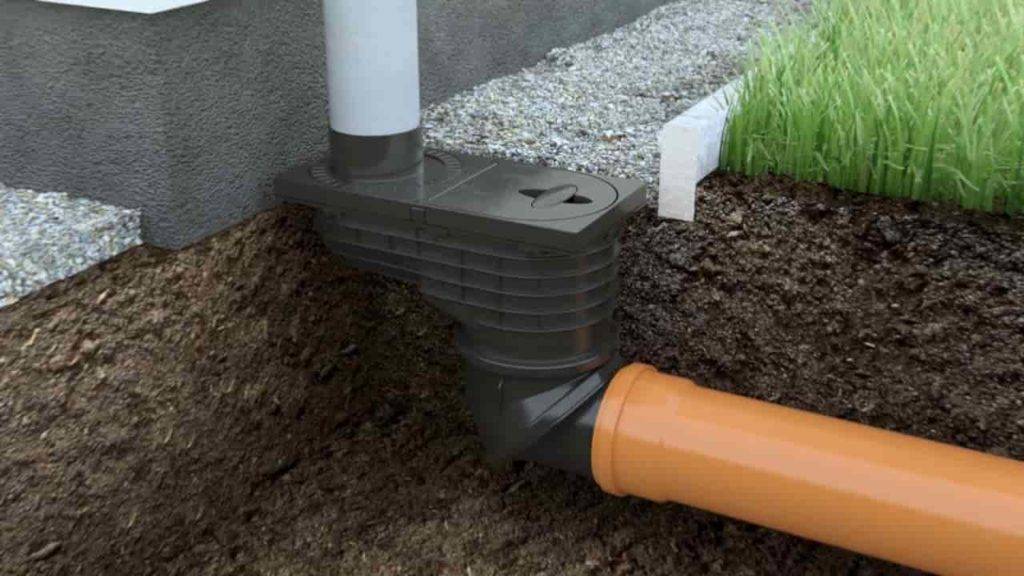

Ливнеприемник подсоединяют к магистралям канализации, которые ведут к коллекторному устройству.
Выравнивают конструкцию по высоте.
На песчаный слой заливают бетонную стяжку и опускают туда водоприемную емкость так, чтобы она села плотно.
Бетонную смесь аккуратно разливают в щели по бокам конструкции.
Устанавливают сифонную перегородку и корзину водоприемника.

Когда обустройство конструкции завершено, зазоры на поверхности между покрытием и водосточным устройством засыпают гравийно-песчаной смесью и облагораживают бетоном либо тротуарной плиткой.

За дождеприемной системой нужно ухаживать, иначе она засорится, что сделает неэффективной работу всей ливневой канализации. Уход заключается в очистке корзины ливнеприемника, решетки и пескоуловителя. Такие процедуры проводят раз в два месяца.

Если все работы по установке ливнеприемника выполнены правильно и уход за ним осуществляется регулярно, канализационные стоки не станут засоряться, система прослужит больше полувека.

Предварительные расчеты и проектирование

Реализация планов без расчетов – деньги на ветер. Если система не будет справляться с возложенной на нее владельцем функцией, не стоит вообще браться за ее сооружение, а слишком мощная ливневая канализация частного дома «съест» много финансовых средств.

Требующиеся для расчетов сведения

Данные об усредненном количестве осадков, зафиксированных метеорологами в конкретной местности. Найти их можно в СНиПе 2.04.03-85.
Периодичность дождей, мощность снегового покрова, необходимая для тех, кто планирует использование системы и для отвода талой воды.
Площадь стока. Для точечной разновидности это площадь кровли. Причем не полная величина, а значение ее проекции в плоскости. Для линейной системы площадью стока будет сумма площадей всех обрабатываемых объектов.
Физико-механические характеристики грунтов, имеющихся на участке.
Наличие и месторасположение имеющихся уже на участке проложенных под землей коммуникаций.

Вычисление объема отводимых стоков

Приведенные выше точные величины количества и интенсивности осадков – результат многолетних исследований физических явлений в атмосфере данной местности. Их найти можно в СНиПе или получить в местной метеослужбе. Дальнейшие вычисления производятся по формуле.

Формула для расчетов расхода атмосферной воды, а также используемые в вычислениях постоянные величины и переменные

Поправочный коэффициент, применяемый в данной формуле:

0,4 для покрытых щебенкой территорий;
0,85 для забетонированных площадок;
0,95 для заасфальтированных участков и дорожек;
1,0 для крыш.

Получили значение объема, затем по таблицам действующего СНиПа определяется требующийся диаметр трубопровода.

Глубина прокладки каналов

Проложить лотки или каналы из труб нужно на той глубине, на которой они обычно укладываются в данном регионе. Точное значение можно выяснить в строительной организации или поинтересоваться у соседей, обустроивших уже свой участок ливневкой. В средней полосе систему отвода дождевых стоков устраивают обычно на глубине 0,3 метра, если диаметр трубопровода или открытых лотков не будет более 50 см. Лотки и трубы с более крупными размерами заглубляют на 0,7 м.

Если на территории уже проложена система дренажа, ливневку располагают выше

Дороговизна земляных работ обычно не стимулирует желание заказчиков профессионального монтажа сильно углубляться в землю. Даже если решено выполнить устройство ливневой канализации своими руками, смысла ее слишком глубоко зарывать нет. Нет резона устанавливать коллекторы и смотровые колодцы ниже уровня сезонного промерзания, как велят ГОСТы. Их можно расположить выше, утеплив теплоизоляционным материалом — геотекстилем и слоем щебня, защищающим сеть от промерзания. За счет незначительного заглубления ощутимо снижается трудоемкость работ.

Утепление ливневой канализации в случае незначительного заглубления выполняется из прослойки геотекстиля и слоя щебня, благодаря защите каналов от промерзания можно ощутимо сэкономить на земляных работах

Однако не нужно забывать о том, что каналы к устройствам сбора и очистки должны подводиться под углом. Значит, уровень места ввода в коллекторный колодец должно быть ниже уровня лотка или трубы, отходящей от дождеприемника. Чтобы точно рассчитать глубину их установки нужно вычертить план участка и с учетом уклона каналов все подсчитать.

Схема устройства ливневки, каналы которой уложены ниже глубины промерзания, изоляционный геотекстиль защищает в этом случае от агрессии грунтовых вод

Стандарты и нормы уклонов

ГОСТом регламентирован минимальный уклон для труб со 150-миллиметровым диаметром 0,008 (величина наклона в мм/м). Трубы, имеющие в сечение 200 мм укладывают под углом 0,007. В зависимости от условий участка уклоны труб могут слегка изменяться. Самый большой уклон 0,02 в зоне присоединения канала к дождеприемнику, так как в этом месте необходимо увеличение скорости самотека воды. Перед пескоуловителями скорость течения должна замедляться для того, чтобы взвешенные частицы могли «осесть», угол наклона там наименьший.

Устройства для сбора воды в системах конвертного типа с дождеприемниками-воронками устанавливают в точках пересечения уклонов.

Что представляют собой дождеприемники для ливневой канализации

Дождеприемник для ливневки — это специальная емкость, которую монтируют в местах с наибольшей концентрацией атмосферных осадков — дождя, снега. Системы устанавливают над водопроводными трубами, либо в низинах участка.

Ливневый водоотвод состоит из нескольких элементов, главным из которых является дождеприемник. Устройства имеют различные конструкции. Их различают по материалу изготовления.

Не менее важный критерий при выборе конкретной модели — способность выдерживать весовые нагрузки.

Устройство переставляет собой решетчатую раму, которую фиксируют на поверхности водозаборного колодца.

Предназначение

Водоотводная конструкция — дождеприемник — отводит лишнюю жидкость, предохраняет фундамент жилого дома от затопления сточными водами, защищает асфальт и плитку от преждевременного разрушения при негативном воздействии влаги.

От того, насколько правильно будет выбрана и установлена конструкция, зависит состояние здания и приусадебного участка.

Чугунные

Модели приемников, произведенные из чугуна, чаще всего монтируют при укладке дорожного полотна с целью отвода осадков с проезжей части, тротуаров и дорожек для пешеходов.

Для их производства используется специальный сорт чугуна СЧ20, отличающийся высокой стойкостью к различным агрессивным веществам и устойчивостью к оказываемым постоянно физическим нагрузкам.

Изделия из чугуна отличаются формой, весом и максимально допустимой нагрузкой:

ДМ – водоприемники, имеющие небольшой размер и прямоугольную форму. Их масса составляет от 80 килограммов, а максимально возможная нагрузка – 12,5 тонн. Модели ДМ2 и ДМ1 предназначаются для укладки во дворах жилых зданий и на автомобильных магистралях с незначительной нагрузкой.
ДБ – прямоугольные большие ливневые дождеприемники с весом от 115 килограммов. Модели ДБ2 выдерживают нагрузку, не превышающую 25 тонн. Их монтируют на парковках и дорогах с интенсивным передвижением транспорта и в иных аналогичных местах. Параметры ДБ2 равны 400х810 миллиметров.
ДК – круглые приемники, отличающиеся весом около 100 килограммов. Их задействуют в тех случаях, когда используемый прямоугольный элемент находится на реконструкции или в ремонте. Максимально допустимая нагрузка – 15 тонн.

И круглые, и прямоугольные изделия по причине их большого веса отличаются продолжительным сроком эксплуатации, но для их укладки требуется наличие строительной спецтехники.

Применение чугунных конструкций имеет ряд преимуществ, среди которых нужно отметить:

хорошую пропускную способность – в единицу времени через них проходят значительные объемы жидкости;
высокую прочность и возможность выдерживать повышенные физические нагрузки;
продолжительный период эксплуатации данного материала;
доступную стоимость;
высочайший уровень сопротивляемости коррозийным процессам, поскольку чугун покрывают особым составом;
экологичность и полная безопасность для здоровья людей и окружающей природной среды.

Помимо достоинств такое изделие, как чугунный водоприемник для ливневой канализации, имеет и недостатки:

большой вес продукции;
в случае отсутствия антикоррозийного покрытия чугун очень быстро начинает ржаветь;
для проведения монтажа необходимо предусмотреть установку особых запирающих элементов, которые защищают от возможности хищения.

В сфере частного строительства чаще всего задействуют дождеприемники из чугуна ДБ1, поскольку они отличаются удобными для монтажа габаритными размерами: их длина составляет 695 миллиметров, высота – 120 миллиметров и ширина 470 миллиметров.

Решетки для чугунных изделий производят из этого же материала, они также обладают повышенной прочностью, износостойкостью и долговечностью. Их прикрепляют к приемникам саморезами или болтами.

Чугунные дождеприемники

Разновидности и параметры прямоугольных дождеприемников из чугуна регламентированы ГОСТ 3634-99, подразделяющем все изделия на следующие категории:

Д – малые дождеприемники весом не более 30 кг. и номинальной нагрузкой до 15 килоньютонов (кН.), что в переводе на килограммы равно 1500 кг.
ДБ1, ДБ2 – большие дождеприемники общей массой около 50 кг. и 80 кг. соответственно, устанавливаются на полотне городских автодорог и стоянках транспорта, удерживают нагрузку до 12500 кг.
ДМ1, ДМ2 – модели магистрального типа с номинальной нагрузкой до 25000 кг., имеют массу 60 и 100 кг. соответственно, используются на автомагистралях с интенсивным движением.
ДС1, ДС2 – сверхтяжелые модификации, рассчитанные на удержание номинального веса 40000 кг, масса изделий 80 и 130 кг. соответственно, используются в зонах повышенных нагрузок (аэродромы, корабельные доки).

Помимо указанных в стандарте прямоугольных изделий промышленностью выпускаются круглые разновидности с маркировкой ДК массой около 100 кг, выдерживающие номинальную нагрузку около 15000 кг.

Рис. 7 Водоотводы из чугуна – примеры расположения

Чугунные конструкции имеют следующие особенности:

Высокую отводную способность из-за наличия пазов широкого сечения, обеспечивающую слив значительных объемов воды.
Прочность, позволяющую переносить существенные нагрузки тяжелых транспортных средств.
Длительный период технической эксплуатации, не требующий частого и сложного обслуживания водосборного узла.
Высокую стойкость к воздействию водной среды в случае покрытия поверхности чугуна специальными коррозионностойкими компонентами
Экологическую чистоту и безопасность для людей.
Приемлемую для потребителя стоимость.
Большая масса изделия затрудняет его монтаж, требующий установки высокопрочного железобетонного колодца.
Решетки и каркасы из дешевого необработанного чугуна в высокой степени подвержены коррозии.
В связи с распространенными фактами хищений черных и цветных металлов на многие устройства устанавливают специальный крепеж из элементов, запирающих решетку.

На индивидуальных участках подобные конструкции редко используют в силу своих больших габаритов и веса, для частных территорий наиболее подходят изделия ДБ1 с габаритными размерами 695х470х120 мм.

Рис. 8 Пластиковые дождеприемники для ливневой канализации – модификации

Разновидности

Существуют разные виды дождеприемников для
ливневой канализации. Материалом для их изготовления могут быть:

бетон;
чугун;
пластик.

Бетонные модели рассчитаны на
высокие нагрузки. Их применяют в обустройстве автомагистралей, для приема и
отведения влаги на крупных площадках. Старые модели изготавливались из
специальных прочных марок тяжелого бетона. Современные изделия делают из
фибробетона, более легкого армированного материала. Бетонные элементы
показывают высокие рабочие качества и длительный срок службы.

Чаще всего встречаются дождеприемники для ливневой
канализации чугунные, размеры которых подходят для работы на стоянках,
автострадах, площадях и других крупных объектах. Изделия из чугуна хорошо
переносят контакт с агрессивными химическими соединениями. Они долговечны,
демонстрируют высокую прочность, способность переносить любые нагрузки. Чугунные
узлы дороже бетонных, но их стоимость нельзя назвать слишком высокой. Сочетание
качеств выводит их в лидеры по спросу и популярности.

Пластиковые элементы используются
на дачных или приусадебных участках, на небольшой территории возле городских
зданий общественного или коммерческого назначения. Они невелики, поэтому для
серьезных участков не годятся. Как правило, их изготавливают в форме куба со
стороной 300, 400 или 500 мм.

Установка дождеприемника для ливневой канализации требует
точного подбора определенной модели. Есть несколько подтипов:

ДБ. Это аббреваиатура, которая означает
«Дождеприемник Большой». Модели рассчитаны на работу в составе ливневых сетей
проезжей части автомагистралей, городских улиц, площадей;
ДМ (Малый). Используется в составе городских
сетей, дворовых или придомовых участков. Отличается меньшей пропускной
способностью. Допустимые нагрузки также снижены;
ДК (Круглый). Имеют форму вертикально
установленного цилиндра. Встречаются в системах водоотведения мостов,
промышленных сооружений и объектов. Как правило, изготавливаются из чугуна.

Кроме стандартных моделей, выпускаются изделия оригинальной формы. Они обычно применяются в системах частных домов, коттеджей или городских особняков.

Конструкция дождеприемников

В комплект дождевого колодца входит не только сам контейнер для сбора воды, но и другие детали — решетка, фильтр-патрон и специальные лотки.

Решетки

Решетка, которую также часто называют дождеприемником, устанавливается наверху колодца. Через нее стекает вода, а мусор, ветки и опавшая листва оседают на прутьях. Материалы для этой детали используются разные:

В том случае, если дождевой колодец предполагается держать закрытым и использоваться в качестве смотрового, вместо решетки устанавливается люк. В отличие от самого контейнера, решетки находятся на поверхности земли. Если речь идет об установке колодца на загородном участке, решетка обычно подбирается с учетом особенностей территории — по цвету, по форме, по материалу. Например, если в дизайне используются художественные кованые элементы, то металлическая решетка будет смотреться среди них вполне органично.

Фильтр-патрон

Чтобы в контейнер колодца и общую канализацию не попадала лишняя грязь, в конструкции предусмотрен фильтр-патрон, состоящий из:

Корзины, где собирается земля, песок и мелкий мусор;
Перегородок, удерживающих корзину — а кроме того, не позволяющих канализационному запаху выходить на поверхность;
Уплотнительного основания.

Устанавливается фильтр-патрон следующим образом: сначала на уплотнительное основание ставится рамка собственно колодца, по кругу заливающаяся бетоном, затем внутрь нее вставляется корзина фильтр-патрона, и сверху конструкция прикрывается решеткой или люком(см.Люки для колодцев: материалы для их изготовления и формы конструкций).

https://youtube.com/watch?v=Dzbe4NczmT0

Лотки

Для того, чтобы вода с поверхности грунта стекала именно в дождевой колодец, используются отводящие каналы или лотки. Установить их несложно: под уклоном к колодцу выкапываются траншеи, дно которых уплотняется и бетонируется, затем туда укладываются сами лотки, а поверх них ставятся небольшие решетки. Лотки хорошо справляются со сточными водами на дорожках и участках с ровной поверхностью — во дворах, на газонах. Для того, чтобы монтировать их было удобнее, дополнительно продаются такие элементы, как поворотные части и заглушки.

Пластиковые дождеприемники. Достоинства и недостатки

Трудно поверить, что еще десять лет назад все дождеприемники производили и чугуна, либо другого прочного металла, который стойко переносит резкие температурные изменения и большое количество осадков. Сегодня одной из оптимальных альтернатив в данной области считается пластиковая модель. Это связано со следующим рядом преимуществ:

Пластиковая конструкция по весу значительно легче
Стоимость пластиковой модели ниже по сравнению с чугунными аппаратами
Возможность самостоятельного монтажа пластикового дождеприемника без наличия специальных знаний
Пластик не представляет собой никакой ценности, поэтому вероятность того, что ее украдут, крайне мала
Возможность установки дополнительных пластиковых модулей при необходимости
Устойчивость к механическим повреждениям
Практически все пластиковые детали имеют съемный тип, поэтому можно периодически продувать и очищать всю пластиковую систему дождеприемника без боязни повреждения
Зачастую в комплекте идут дополнительные пластиковые комплектующие к дождеприемнику.

Также стоит отметить, что пластиковый дождеприемник намного легче поддается чистке, а значит, проводить профилактические процедуры может любая хозяюшка

Если говорить о чугунных моделях, то важно запомнить, что их установка требуется в том случае, если на протяжении всего года выпадает огромное количество осадков. Предельная масса воды составляет порядком 90 тонн

Чтобы выбрать оптимальный вариант пластикового дождеприемника для домашнего использования, важно учитывать температурный показатель. Именно он даст подсказку, какой дождеприемник лучше: пластиковый или чугунный

Есть модели дождеприемников, способные безо всякого труда выдерживать резкие минусовые температуры. При приобретении некачественного чугунного устройства, вероятнее всего устройство в скором времени даст трещину и понадобиться срочная замена дождеприемника.

Важно знать, что слишком дорогие модели дождеприемника вовсе не гарантируют максимально длительного срока эксплуатации. Поэтому, если знаний недостаточно для того, чтобы сделать оптимальный выбор в пользу пластикового дождеприемника, рекомендуется обратиться в специализированный магазин, где каждый консультант в соответствии с заданными критериями подберет нужное устройство

Класс нагрузки	A15	B125	C250
Ширина бетонной обоймы (С), мм	80	100	100
Толщина бетонной обоймы (H), мм	100	100	150
Класс бетона	B25	B25	B25
