Технические параметры и разновидности заземляющих клемм

Винтовые перемычки

После сборки и фиксации клеммника, перед непосредственным подключением проводов, бывает необходимо объединить несколько клемм в одно целое.

Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.

Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.

Потом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.

Объединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.

Выпускаются как изолированные, так и не изолированные перемычки.

Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.

Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.

На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.

То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.

Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.

Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится. Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам

Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.

Однако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.

Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.

Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!

Фиксатор или стопор клемм

После установки клеммы на рейку ее обязательно нужно зафиксировать на своем месте. В противном случае при затяжке винтов, клеммы будут разъезжаться во все стороны.

В этом деле вам потребуется концевой стопор, держатель или фиксатор, смотря кто как его называет. Таких торцевых фиксаторов на одну сборку нужно минимум 2 шт.

Если клеммников в щите на одной линейке много, такие стопоры можно использовать в качестве разделителей. Чем труднее защелкивается такой фиксатор, тем надежнее он выполняет свою функцию.

Для того, чтобы снять концевой стопор или саму клемму и не повредить ее при этом, аккуратно вставляете в верхнюю часть отвертку, приподнимаете изделие и вытаскиваете его без излома отдельных пластмассовых частей.

Торцевые фиксаторы даже одной фирмы могут выпускаться различных видов:

самозащелкивающиеся

под отвертку (BAM от ABB)

Разновидности изделий

Разновидности клемм заземления

В заземляющих устройствах используют следующие виды клемм, различающиеся по своей конструкции:

• зажимные соединители;
• резьбовые клеммы;
• магнитные изделия;
• специальные клеммы.

По способу применения различают клеммник заземления одноразового пользования и «приборный».

Специалисты называют зажимные клеммы клыковыми, по-простому – «собачкой» или «крокодилом». Это объясняется тем, что они имеют две части, внешне напоминающие челюсти. Подвижные компоненты связаны пружиной, как в обычной бельевой прищепке. На отечественном рынке эти изделия представлены линейкой под общим наименованием «КЗ», включающей в себя модель КЗ-20, например.

КС-124

К этому же классу зажимов относят такие популярные образцы клемм, как КС-124 или TWT-LSA-CRML.

Резьбовые соединители представляют собой компактную струбцину, предназначенную для обжима проводников и надежно затягиваемую посредством резьбовой гайки типа «барашек». Типовым представителем этих изделий является российская клемма УН 42-171 и 300А (США). Они не очень удобны в работе, поскольку для монтажа на заземляющей рейке затрачивается больше времени. С другой стороны эти клеммы обеспечивают более надежное соединение с хорошим поверхностным контактом.

Магнитные клеммы

Эти образцы позволяют подсоединять заземляющий проводник к следующим конструктивным элементам:

• типовая DIN-рейка;
• металлические трубы с толстыми стенками;
• проволочные сетки.

Узнать российские изделия магнитного типа можно по аббревиатуре МКЗ.

Одноразовые клеммы применяются в слаботочных и сигнальных электрических цепях, монтируемых в ПК, звуковой аппаратуре и кабельных системах. Свое название они получили из-за того, что снимают их вместе с отрезком провода, поэтому к дальнейшему применению непригодны. К образцам этого типа относят продукцию немецкой фирмы «ADC Krone».

Клемма заземления Stinger SPT824

Специальные клеммы востребованы при необходимости подсоединения заземляющих проводников к элементам электротехнических конструкций. Типичными их представителями являются изделия, используемые при заземлении лотков для укладки электрических кабелей. Они изготавливаются на основе сетки, что позволяет повысить отвод тепловой энергии от кабельных магистралей.

Лотки следует заземлять не только для предупреждения разрушения изоляционного слоя, но и для выравнивания и сбрасывания наведенного потенциала. Для этого на их стенках обустраиваются специальные крепления с фиксируемыми в них проводниками. Приборные клеммы можно узнать по характерному для них обозначению «С» (их импортное название «banana»). Они выпускаются в виде соединительной шины, монтируемой с целью заземления электрощитов и металлических каркасов.

Разновидности клеммных колодок по способу крепления проводника

1. Винтовые клеммники выпускаются в двух форм-факторах: классические накидные и зажимные.

Классические представляют собой соединение винт-гайка. В качестве гайки выступает собственно контактная пластина. Неподготовленный проводник для такой колодки не подходит: необходимо установить на конце клемму, либо сформировать кольцо. Применяются в основном в распределительных коробках для разводки проводов в помещениях. Более продвинутая конструкция имеет прижимную шайбу-пластину, под которую можно завести неподготовленный конец кабеля.

Зажимные колодки представлены в виде неподвижного хомута, в котором с помощью винта зажимается кабель: либо в виде подвижного хомута, который подтягивается винтом к контактной площадке. Существенный недостаток — проводник находится под давлением, и может деформироваться (особенно это касается алюминиевых жил). В результате контакт ослабевает. Такие колодки требуется подтягивать хотя бы раз в год. Также винтовые соединения могут ослабнуть от вибрации.

1. Быстрозажимные колодки лишены недостатков винтового соединения, концы проводников крепятся более надежно. Наибольшее распространение получили изделия фирмы WAGO, фактически так называют любые колодки такого типа. Также выпускаются в двух вариантах:

PUSH WIRE (неразъемные одноразовые). При введении провода в отверстие, он зажимается. Извлечь его оттуда невозможно: колодка будет разрушена. При этом, контакт получается более надежным, чем на клеммниках многоразового применения. Их применяют после тщательной проверки правильности разведения кабелей. Для возможной коррекции рекомендуется оставлять запас несколько сантиметров провода.

• CAGE CLAMP (многоразовые). Зажим проводника производится рычагом. Преимущество в том, что можно использовать контактор повторно. Недостаток — зажимной механизм не может обеспечить надежный контакт.
• Тем не менее, подобные колодки быстро набирают популярность, особенно в бригадах электриков, занимающихся подключением многоквартирных домов.

Какой тип соединения лучше использовать

Тут все зависит от ваших навыков, возможностей и требуемой надежности и долговечности соединения. Практически все они, кроме двух последних, при правильно выполненных работах отвечают этим требованиям. Самым надежным соединением, конечно, является сварка. Затем идут пайка, обжимка, затяжка под винт, скрутка и, наконец, зажимные и самозажимные клеммы.

Критерии выбора распаечной коробки

Выбирая распаечную коробку, следует учитывать следующие критерии:

1. Тип устройства. Прежде всего, определитесь, какие коробки вам нужны — потайные или накладные. Если проводка скрытая, и углубления в стене под распределитель сделать реально, то, конечно, предпочтительнее потайные коробки. Они практически не портят интерьер, а завести в них утопленные в штробы провода не составляет труда. Если проводка наружная, то и коробки должны быть накладные.

2. Размеры. Заранее прикиньте, как много соединений будет в распределителе, какого они будут типа. Исходя из этого и ориентируйтесь по размерам и форме (круглая, квадратная). В маленькую коробочку если все и влезет, то монтаж, а в последующем и ремонт, будут сложными. Чрезмерно большая коробка — лишние работы по разрушению стен (потайная конструкция) и ужасная эстетика (накладная конструкция).
3. Материал. Если вы не ставите коробку на уровне пинка (плеча, локтя, ведра в руке и т. д.), которым можете случайно ее разбить, то тут особой разницы нет. Все зависит от ваших личных предпочтений, вкусов и финансовых возможностей.
4. Метод соединения проводов. Это самый важный момент, но он был рассмотрен выше. Единственное, если вы не найдете устройство с колодкой на нужное число проводов, то можете купить обычную пустую коробку подходящего размера, а клеммники нужного типа просто докупить отдельно.

Распредкоробки бывают большие и маленькие, круглые и квадратные, пластмассовые и металлические, с клеммами и без. Какую выбрать — решать вам, исходя из конкретных условий, навыков и возможностей.

Рекомендации по установке

Есть правила по процессу монтажа клеммников. Их соблюдение не вызывает сложностей. Однако в будущем они способны избавить от кучи проблем. Рекомендации следующие:

У проводки желательно сохранять запас в 3–5 см для последующей замены клеммника. Соединения Ваго должны быть доступны для осмотра. Не стоит превышать номинальный ток клеммника

Лучше приобретать его с двойным запасом по мощности. При зачистке кабелей удобно использовать отметки длины на самом клеммнике

При хранении и эксплуатации зажимов важно изолировать их от влаги.. Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать

Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем

Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать. Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем.

Клеммники Ваго не вызывают нареканий при соблюдении правил их монтажа и нагрузочных характеристик. Если на упаковке с зажимом сказано, что он рассчитан на ток в 20 А, то его уверенно можно применять в цепях до 10 А. Двухкратный запас гарантирует надежную многолетнюю работу устройства.

Большинство людей применяют ваговские клеммники для разводки освещения в квартире. В этом случае токи редко превышают несколько ампер, особенно если использовать современные светодиодные лампочки. Поэтому ваги, даже если они дешевые, вполне справляются с этими задачами.

Небольшой мастер-класс по соединению проводов с помощью клемм

	Для соединения клеммниками из серии 2273 следует зачистить провода на длину в 10 миллиметров. После зачищенные кончики проводки с небольшим усилием вставляются в отверстия клеммы. Вынуть их несложно – следует лишь потянуть провод, используя легкие вращательные движения. Такие устройства подходят для распределительных коробок.
	Для установки клеммников 22 серии следует отогнуть рычажки. После в отверстия вставляются зачищенные жилы и рычажки возвращаются на место. Подобные коммутаторы очень удобны как временная мера, они легко разъединяются.
	Серию 224 лучше использовать для подключения потолочных и настенных светильников. Она надежно соединит одножильный и многожильный провод. Проводники зачищаются, как обычно, но многожильный перед монтажом следует скрутить, чтобы ни один из тонких проводков не согнулся и не сломался. Провод с одной жилой вставляется в отверстие со смазкой. Соединение легко разобрать, нажав на рычажок.
	Чтобы скрепить проводку СИЗом, следует зачистить концы проводов на длину, чуть меньшую длины колпачка. После колпачок просто накручивается на проводники. Если снять колпачок, вы обнаружите пружинку, скрепляющую скрутку.
	Винтовые клеммники нуждаются в периодическом обслуживании. Моножильный провод просто зачищается, вставляется в отверстие и закручивается винтом. Многожильный провод нужно залудить или опрессовать наконечником и только после этого вставлять в паз клеммы. Так защищенный конец не будет разорван винтом.

Источники

• https://elektrika.expert/provodka/soedinenie-provodov.html
• https://StrojDvor.ru/elektrosnabzhenie/kak-soedinyat-provoda-s-pomoshhyu-klemnnikov-samozazhimnye-i-vintovye-klemmy/
• https://slarkenergy.ru/provodka/cable/klemmy-dlya-soedineniya.html
• https://first-apartment.ru/soediniteli-dlya-provodov.html
• https://HomeMyHome.ru/klemmy-dlya-soedineniya-provodov.html
• https://elektroznatok.ru/provodka/klemmnye-kolodki

Как соединить алюминиевый и медный провод: некоторые секреты

Соединение жил, изготовленных из различных материалов, проблематично. Если смонтирована скрутка меди с алюминием, она быстро окисляется, контакт ухудшается, и электропровод начинает греться. Как соединить алюминиевый провод с медным, если нет возможности применения клеммников? Оговоримся, что при монтаже электропроводки в квартире или частном доме такого случиться не может. Сечение жил позволяет использование клеммников или обжимов.

С такой ситуацией могут столкнуться электромонтеры, когда от частного дома идет медный кабель, а воздушная линия из алюминия. Кто-то может сказать, что возможно намотать медь поверх алюминия на максимально возможную длину для улучшения контакта. Возможно, это бы помогло, если бы не один нюанс. При больших нагрузках медный кабель отрежет нулевую жилу алюминиевой трассы, оставив идущие следом дома без электричества. В этом случае медь наматывается растянутой (не плотной) спиралью для уменьшения вихревых токов. Поверх медной жилы наматывается алюминиевая, уже полотно, исключая просветы. Медной жилы видно быть не должно. Только в этом случае можно надеяться на штатное функционирование. Но, вернемся к квартире.

Сгоревшая скрутка меди с алюминием. Так делать нельзя

Лучше всего для соединения между собой медных и алюминиевых проводов использовать самозажимные клеммы «Wago» 222 серии. Но и тут без нюансов не обходится. В гнездо, куда будет помещен алюминиевый провод, нужно вкачать немного графитовой смазки. Она исключит процессы окисления. Гнездо, где будет медь смазывать не нужно.

Технические параметры

Заземлительные клеммы имеют такие характеризующие их свойства:

• наибольшая сила тока, которую устройство способно пропустить через себя, не повредившись;
• показатель раскрытия (для клыковых и резьбовых моделей);
• габариты;
• вес.

Самым главным качеством является максимальная пропускаемая сила тока. Этот показатель указывается в маркировке в числовом выражении. Данное число необходимо умножить на 10, чтобы получить допустимую силу тока.

Примеры технических данных:

1. Марка — КЗ-20 СК. Предназначена для тока 200 ампер. Габариты: 140×75×20 миллиметров. Вес составляет 190 граммов. Показатель раскрытия — 50 миллиметров.
2. Марка — КЗ-300 «Красс». Отличается повышенной устойчивостью к высокомощным разрядам.
3. Марка — КЗ-50. Выдерживает токи до 500 ампер.

Как найти распределительную коробку в квартире?

Порой возникают сложности в процессе поиска старой распределительной коробки. Каждое отдельное здание требует определенных стандартов по установке распаечных коробов. Вот несколько зон, где чаще всего размещали приборы для коммутации проводов:

• в строениях сталинского времени, короба размещены в районе стыка потолочного перекрытия и стен. Найти такое приспособление вручную будет сложно, поэтому лучше сразу приобрести металлоискатель;
• дома, выстроенные во времена правления Брежнева, имеют конструкцию в видном месте. Располагаются такие коробки на расстоянии 20-25 см ниже потолка;
• в панельных домах или так называемых «хрущевках», найти распределитель можно способом постукивания по стенке под потолком. Если услышите глухой звук, значит распределитель найден;
• в некоторых домах нынешней постройки встречаются оптические распределительные коробки , их легко найти при помощи индикаторной отвертки на высоте два метра параллельно розеткам.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго. Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку

Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Маркировка клемм

В клеммнике собранном из большого числа наборных элементов, без соответствующих надписей и обозначений, очень не просто найти тот или иной разъем.

Это неудобно как на первоначальном этапе при монтаже проводников, так и при эксплуатации уже готового щита. Чтобы не запутаться куда какой проводник подключен, применяют специальную маркировку клеммных модулей.

При этом производители в разных пакетиках комплектуют разные цифры. Будьте внимательны при покупке. В одном могут идти цифры только от 1 до 10, а в другом от 11 до 20.

У каждого пакета свой номенклатурный номер и своя позиция в каталоге. Существует также универсальная маркировка вообще без цифр.

Все необходимые надписи на них делаются самостоятельно при помощи маркера. Вместо цифр можно подобрать также буквы L1, L2, L3, N, PE и т.д.

Но и на этом обозначение клеммника не заканчивается. Каждая большая сборка может иметь свое название, чтобы посторонний человек свободно ориентировался в схемах.

Для этого существует еще одна комплектующая деталь – держатели маркировки клеммных коробок. Вставляются он в те самые стопоры или фиксаторы, которые имеют универсальное применение.

Есть кстати виды стопоров, которые уже изначально в своей конструкции имеют такую площадку.

Как правильно подобрать провод и наконечник

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем.
Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

Алгоритм действий, выполняемых при коммутации жил самозажимными клеммами «Wago»: пошаговая инструкция

Рассмотрим, как пользоваться клеммниками «Wago» различных серий:

Фото	Выполняемые действия
	Начнем с серии 773. Зачищаем провод на 1 см – это длина посадочного места клеммника.

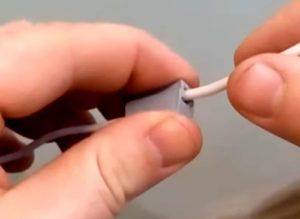

	Без дополнительных усилий вставляем зачищенную жилу в гнездо до упора
	В итоге получается такое аккуратное соединение. Не стоит забывать, что ток свыше 25 А такой контакт не выдержит.
	Теперь к серии 222. Форма у изделия немного другая. Сверху мы видим рычажки, которые и будут фиксировать жилы.
	Отжав рычажки наверх вставляем предварительно зачищенный на 1 см провод в гнездо и опускаем лапки.
	Жилы зафиксированы. При необходимости такой контакт легко разбирается
	Теперь удобный для монтажа Wago224. Так он выглядит. У нас две жилы – гибкая и жесткая.
	Жесткую жилу вставляем в круглое гнездо до упора – оно само зажмет провод.
	Гибкую – с обратной стороны в квадратное гнездо, предварительно нажав лапку. Вставив жилу, отпускаем клавишу. Контакт готов к использованию.
	Для демонтажа нужно нажать клавишу и потянуть провод, контакт раскоммутируется

Разновидности клеммных колодок по расположению контактов

Самая простая колодка — это металлическая рейка с рядом контактных зажимов. Предназначена для объединения множества проводов с одним номиналом. Например, нулевая шина или заземление.

Основной провод приходит на один из винтовых зажимов, и вся колодка приобретает необходимый потенциал.

Проходной тип предназначен для линейного соединения проводов. Часто применяется для сращивания разных металлов (медь и алюминий).

Есть и другая разновидность проходного клеммника.

Главный принцип — параллельные проводники разделены диэлектриком.

Барьерные колодки похожи на проходные, но в них защита от замыкания соседних проводов реализована надежнее. Диэлектрик выходит за плоскость контакта, дополнительно защищает колодку от случайного короткого замыкания (например, падения на клеммы токопроводящего элемента).

Конструкция и назначение

Клемма заземления Простейшие образцы клемм для заземляющих шин состоят из следующих частей:

• две подвижные прижимные пластины;
• скрепляющая их ось;
• пружинный элемент.

Промышленностью налажен выпуск простых в обращении и удобных клемм заземления из линейки КЗ, монтируемых одним нажатием. Еще одна разновидность контактных соединителей напоминает собой струбцину уменьшенных размеров.

Основное назначения всех типов и видов клемм – использование в рабочих цепях в качестве приспособлений, обеспечивающих надежный контакт с заземляющими медными проводниками. Посредством этих изделий можно заземлить не только рабочие, но и защитные шины.
