Дренажные насосы – виды, устройство и характеристики, правила выбора, тонкости ремонта
Дренажный насос, конструкция которого позволяет перекачивать сильно загрязненные жидкие среды, сегодня входит в арсенал многих владельцев загородных домов и собственников дач. Такое компактное, простое в использовании, но вместе с тем эффективное устройство в состоянии решить многие задачи, связанные с необходимостью откачивания загрязненных жидких сред как с открытых территорий, так и из шахт колодцев, различных помещений, находящихся ниже уровня земли (подвалов, погребов и т.д.). Наиболее оптимальным вариантом оборудования подобного назначения является дренажный насос со встроенным поплавком, работу которого можно легко автоматизировать, что позволяет свести к минимуму риск возникновения внештатных ситуаций.
Название этой категории насосов произошло от слова «дренаж», что означает осушение, откачку грунтовых вод или иных загрязненных неагрессивных жидкостей
Название этой категории насосов произошло от слова «дренаж», что означает осушение, откачку грунтовых вод или иных загрязненных неагрессивных жидкостей
Джилекс (Россия)
Например, модели от Джилекс не сильно чувствительны к частым перепадам напряжения. Помимо этого, они имеют отличное качество, но стоимость куда ниже, чем у заграничных аналогов. Еще к достоинствам отнесем то, что по всей стране хорошо функционирует сеть обслуживающих центров Джилекс, которая гарантирует, что у вас не будет проблем с запасными частями и ремонтом. Все модели представлены единой линейкой, которая называется Дренажник.
Это устройства погружного типа отличаются по мощности, имеют пластиковый корпус (иногда из нержавеющей стали). Они могут отлично работать в условиях, где размер загрязнений колеблется от 0,5 до 4 см.
Сами по себе приборы экономичные и обладают приличны сроком эксплуатации. Самая востребованная модель компании Джилекс – Дренажник 200/10ф. Он обладает мощным насосом, допустимая глубина погружения которого 8 м. Еще модель достаточно экономична, так как номинальная мощность всего 0,88 кВт. К бонусам отнесем то, что у этой модели еще есть поплавковый выключатель, а его работу можно отрегулировать.
Отметим и то, что эта модель оснащена очень прочным пластиковым корпусом и системой защиты от перегрева. К достоинствам аппарата отнесем еще и возможность длительного использования без перерыва даже при неполном погружении. Его можно использовать, чтобы осушать колодцы, канализационные отстойники, водоемы и проч. Учитывая все плюсы устройства, его стоимость более, чем приятная.
Не раз проверенный временем германский производитель Керхер производит и создает уникальные устройства дренажных насосов, которые являются долговечными и надежными. Они замечательно подходят для перекачивания огромных объемов, так как в некоторых моделях мощность равна 18 000 л/час.
Не каждый насос создает давление больше 1,0-1,5 атм. Напора часто не хватает для полива, поэтому к участку максимально приближают точки забора жидкости. Это возможно, если расставить несколько емкостей, в которых вода отстаивается, а потом забирается. При таких условиях производительности дренажного оборудования хватает для полива.
Каждому растению необходимо свое количество воды на 1 м². Зная норму, рассчитывают, сколько жидкости понадобится для полива. Калькулятор учитывает все условия, чтобы рассчитать, какая производительность насоса необходима, и за ограниченное время перекачать нужное количество воды.
Насос для полива огорода с поплавком.
Сходными характеристиками обладают испанские изделия Drainex 200 для перекачки жидкостей с крупными частицами. Цены от 26 тыс. руб. За 18 тыс. руб. можно купить Drainex 100, который закачивает воду с включениями до 34 мм.

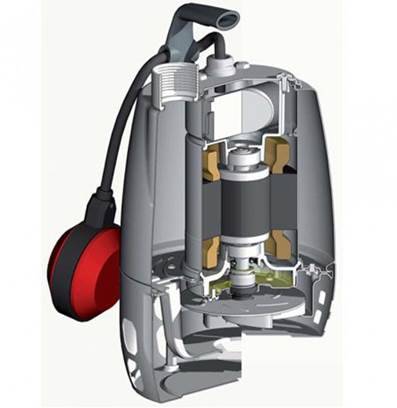

Устройство и принцип действия дренажного насоса

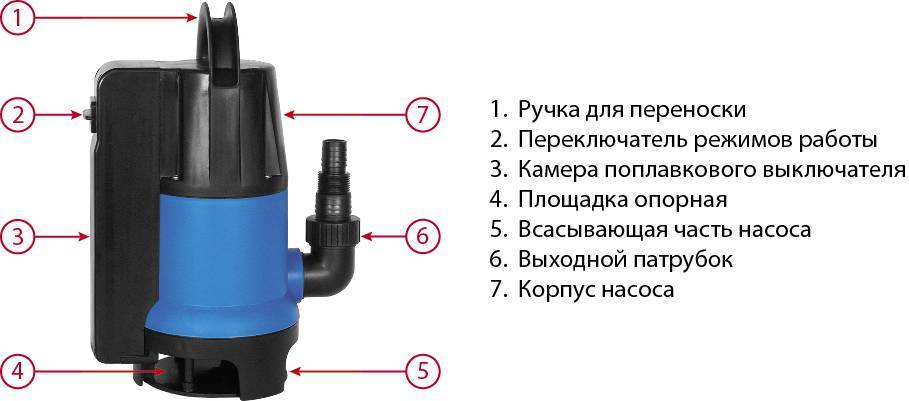

Устройство дренажного насоса довольно просто, его основными элементами являются:
Корпус
Типовой дренажник имеет два корпуса: наружный и внутренний. Во внутреннем корпусе размещается основной узел устройства — электродвигатель, который охлаждается омывающим его водным потоком, следующим между корпусами к выводному отверстию, расположенному вверху.
Внешний корпус устройства оснащен удобной ручкой для переноса или подвешивания в толще воды, также в нем расположена выходная труба (патрубок), к которой подключаются шланги.
Внутренний корпус для организации лучшего охлаждения выполнен из металла, материалом наружного обычно является металл (нержавеющая сталь) или ударопрочный пластик.
Электродвигатель
Во внутреннем, полностью изолированном корпусе насоса, расположен электродвигатель, состоящий из статора с обмоткой и ротора, вал которого вращается на верхнем и нижнем подшипниках. Питание к электродвигателю подводится при помощи кабеля через узел герметичного ввода, для осуществления запуска встроен конденсатор.
Для смазки и охлаждения подшипников предусмотрены специальные камеры в нижней части внутреннего корпуса, наполненные техническим маслом. Там же находятся уплотнительные кольца, препятствующие проникновению воды внутрь двигателя.
Рабочее колесо
Рабочее колесо в форме диска, на котором размещены загнутые лопатки, закреплено на валу двигателя. Обычный материал его изготовления — металл, иногда оно делается из высокопрочного пластика.
Водозаборный фильтр
Внизу корпуса насоса располагается подставка с ножками, на которую обычно ставится насос. Чуть выше расположена крышка с заборными отверстиями для воды (фильтр), исключающими возможность проникновения в электронасос частиц с размерами, превышающими его технические характеристики.
Поплавковый выключатель
Практически все конструкции дренажников оснащены этой системой. Выключатели автоматизируют работу дренажного насоса с поплавком, прекращая подачу напряжения на его электродвигатель при понижении уровня жидкости, и вновь подавая питающее напряжение при наполнении рабочего резервуара.
Принцип работы дренажного насоса состоит в следующем. При поступлении напряжения на электродвигатель начинает вращаться рабочее колесо. Оно втягивает в себя жидкость сквозь отверстие, размещенное по центру корпуса электронасоса, а центробежная сила выталкивает жидкость наружу через выводной канал.
Дренажники могут работать в среде с разной степенью загрязненности, которая определяется условиями эксплуатации, поэтому перед тем, как выбрать дренажный насос, следует обратить внимание на размер частиц или фильтр. Выбирая нужное изделие, лучше отдать предпочтение устройствам в металлическом корпусе с рабочим колесом из металла, для бытовых условий достаточно производительности около 10 м. куб./ч
куб./ч.
Советуем почитать: Ремонт погружных насосов
Возможно вам также будет интересно почитать:
Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.
Установка в колодце и подключение
Для самостоятельной установки дренажного насоса в колодец, необходимо придерживаться определённой последовательности действий и правил безопасности. Для установки в колодец нельзя эксплуатировать агрегаты для скважин, так как при схожему внешнему виду, у таких моделей совсем различные особенности работы и разрешаемая мощность. Если в колодец был установлен насос для скважины, за некоторое время он попросту сгорит. Также не рекомендуется использовать дешёвые модели с сомнительным качеством сборки.
Модели для погружения в колодец отличаются своей простотой в монтировании и эксплуатации, но для качественной и бесперебойной работы необходимо додерживаться приведённых ниже правил:
- С помощью соединительных элементов, необходимо закрепить напорную магистраль;
- Если в насосе установлен поплавковый выключатель, то устанавливается напорная магистраль.
- Если насос обладает трёхфазным электродвигателем, нужно осуществить контроль подключения фаз. Прибор включается, после чего нужно определить сторону, в которую крутится вал. Если вращение происходит по часовой стрелке, значит устройство подключено правильно.
- Если вращение происходит против часовой стрелки, нужно отсоединить насос от электрической сети, после чего поменять порядок подключения фаз;
- Монтирование снаряжения необходимо осуществлять в вертикальном положении.
- Напорный патрубок нужно направить вверх. После этого следует осуществить спуск насоса на дно сооружения.
Насос погружной для водоснабжения схема подключения
Колодезный насос опускают в источник строго по его центру, чтобы избежать касания поплавком стенок, его привязывают к жесткой поперечной трубе, уголку, металлопрофилю, вставленных в пробитое отверстие в стенках вместе с напорной трубой водопровода. Второй вариант – подвешивание насоса на поперечную опору, расположенную поверх колодезных стенок, более прост, но для подключения к водопроводной линии, расположенной под землей, все равно придется спускаться в колодец. Расчетной точкой установки насоса от поверхности земли является глубина промерзания грунта в зимнее время, вся система водопровода углубляется на расстояние около 0,5 ниже этой отметки.
Для подачи воды в дом обычно используют трубы из полиэтилена низкого давления (ПНД), специально рассчитанные для использования в системах водоснабжения. Напорная труба присоединяется к электронасосу пластиковым фитингом, ее дальнейшее подключение к водопроводной линии также производят с помощью переходной угловой пластиковой муфты, при подаче в дом с помощью арматуры для ПНД линия легко подключается к внутренней водопроводной системе.
Насосное оборудование подключают по стандартной схеме с использованием реле давления, манометра, гидроаккумулятора (позволяет в системе поддерживать давление), применяя специальную фитинговую сантехническую арматуру ( пятивходовой штуцер). В отличие от скважинных видов, реле сухого хода из автоматики управления можно исключить – погружной агрегат от перегорания обмотки защищен поплавковым выключателем.
Рис. 10 Схемы подключения колодезного электронасоса
Классификация оборудования
Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.
Механические устройства
К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке. Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг, а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды. Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.
Механические датчики обладают рядом преимуществ:
- простота конструкции;
- компактность;
- безопасность;
- автономность — не требуют никаких источников электроэнергии;
- надёжность;
- дешевизна;
- лёгкость установки и настройки.
Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».
Электрические датчики
Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает. Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий. В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.
В качестве контактов чаще всего применяют герконы. Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля. Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают. Вся эта система устанавливается вертикально в резервуар. Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.
https://youtube.com/watch?v=HFM-k0jItxM
Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится. Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается. Если расход воды из ёмкости меньше, чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.
Поэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается. Таким образом, значительно сокращается число пусков, что обеспечивает надёжную работу всей системы. Если разница уровней небольшая, то удобно использовать трубку с двумя герконами внутри и один поплавок, который их коммутирует. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.
Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.
Если через такие датчики подключить лампочки, то их можно использовать для визуального контроля количества жидкости в резервуаре.
Определяемся с задачами и выбираем
Для откачивания воды из колодца достаточно часто используется дренажный насос для колодца. Их применяют в тех случаях, когда колодезная вода не обладает высокой степенью загрязненности.
Здесь вопрос будет стоять и об объеме воды. Ведь есть маломощные насосы дренажные, которые не способны выдержать большую нагрузку,но в наше время уже и есть модели в которых предусмотрен сенсорный датчик для дренажного насоса.
Это более мощные агрегаты, но соответственно у них и цена на много выше. Рассмотрим особенности применения, разновидности, а также плюсы и минусы данных устройств.
Применение дренажных насосов
Давайте сразу разберем, что такое насос дренажный, сто он из себя представляет и где применяется.Подобные аппараты являются очень полезными при следующих обстоятельствах:
- В случае необходимости откачки воды после аварий,
- Когда уровень грунтовых вод поднимается достаточно высоко,
- В цокольных и подвальных помещениях при накоплении паводковых вод,
- В случае длительных и обильных осадков,
- Для очистки искусственно созданных водных объектов, например, бассейнов, для соответствия гигиеническим нормам их чистят при помощи дренажных насосов,
- Для организации орошения больших площадей капельным путем,
- Для декоративных фонтанов дренажные насосы используются для подачи к ним воды. Здесь часто применяется и насос дренажный с измельчителем.
Классификация дренажных насосов
Теперь посмотрим насос дренажный как выбрать правильно. Теперь определимся, для чего нужен насос и где его следует применять. Так же вы все можете увидеть и на фото. Подобные устройства можно разделить на две основные группы.
Погружные дренажные насосы
Эти устройства перед началом использования помещаются на дно очищаемого объекта. Они пользуются достаточно большой популярностью у дачников и хозяев частных домов, так как использование подобных аппаратов не сложно, их легко установить и заменить самостоятельно.
Помимо прочего погружные насосы имеют не очень высокую стоимость, что также является их сильной стороной. В зависимости от принципа действия устройств различают:
Погружные насосы
- Центробежные насосы погружного типа,
- Вибрационные насосы погружного типа.
Помимо уже перечисленных характеристик погружные дренажные насосы имеют и прочие особенности:
| Достоинства | Недостатки |
К достоинствам следует отнести
| У данного вида дренажных насосов существуют и свои недостатки:
|
Поверхностные дренажные насосы
Это дренажный непогружной насос. Видео в этой статье покажет вам его работу. Такие устройства не опускают целиком, а помещают в воду только шланг. Они имеют свои положительные и отрицательные стороны.К плюсам поверхностных аппаратов можно отнести:
Поверхностный насос
| Достоинства | Недостатки |
Данная конструкция имеет ряд своих преимуществ:
| Недостатками насосов поверхностного типа можно назвать следующие:
|
1 Описание поплавкового выключателя
Погружные и насосы дренажные работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.
Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:
- контроль за работой главной помпы;
- контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
- датчик уровня;
- датчик перелива.
Датчик уровня необходим, чтобы погружной насос не работал на сухом ходу и тем самым не засасывал сильно загрязнённую воду, что приводит поломке всей станции. Датчик перелива требуется, чтобы водяной резервуар не переполнялся. В зависимости от типа ёмкости, это может привести к серьёзным проблемам,
вплоть до короткого замыкания.
1.1
Разновидности поплавков для насосов
Поплавковые выключатели подсоединяются к различным типам помп, а также могут быть встроенными. Чтобы установить отдельно купленный поплавок на насос не потребуется больших усилий и обширных знаний. Насос со встроенным поплавком куда проще, пусть и дороже, если необходимо максимально быстро обеспечить систему поплавковым контролем.
Существует лёгкий дренажный насос со встроенным поплавковым выключателем и тяжёлый. Первый тип подходит для помпы с поплавком, использующимся в водоснабжении – колодцы, скважины. А также в системах водоотведения. Вторые дренажные насосы со встроенным поплавком, тяжёлые, предполагают, во-первых загрязнённую среду, а во-вторых сложные условия эксплуатации. Дренажный насос с поплавком второго типа применяется в стоках: канализационных, дождевых, дренажных.
Начать свой выбор датчика уровня воды следует с определения целей – для водоснабжения дачи, фермы, дома, полива участка лучше подойдёт лёгкий. Для организации канализационной системы, дренажной либо сточной, рекомендуется покупка тяжёлого агрегата.
1.2
Технические характеристики поплавкового выключателя
Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:
- плавающий корпус из пластика;
- электрический переключатель;
- рычаг для контактов переключателя;
- стальной шарик;
- три провода в кабеле.
Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны,
они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.
Провода у них различаются по цвету. Общим, как правило, является чёрный провод. Синий провод отключает систему, когда насос для откачки начинает «садиться на мель» и в резервуаре (например, в колодце) слишком мало воды. Коричневым проводком регулируется помпа, когда резервуар заполнен.
В зависимости от длины провода от груза до поплавка, значения, при которых помпа включается, либо отключается, будут меняться. Таким образом, их вручную легко отрегулировать, чтобы не допустить перелива или сухого хода. Учитывать стоит и то, что поплавок должен отключат работу в то время, когда насос ещё находится под водой с небольшим запасом.
Стальной шарик регулирует положение рычага в зависимости от положения самого поплавка. Рычаг же в свою очередь переключает контакты, чтобы производить включение или отключения насоса с поплавком. Для фиксирования шарика в необходимых положениях используются магниты.
Наклон, при котором шарик перемещается из одного положения в другое, чаще всего составляет 70 градусов, однако следует при покупке устройства уточнить.
Характеристики поплавкового выключателя для контроля за уровнем воды:
- степень защиты от проникновения IP – 68;
- напряжение сети 220 вольт плюс-минус 10 процентов;
- диапазон рабочей температуры от 0 до +60°C
; - 8 ампер – максимально коммутируемый ток для реактивной нагрузки;
1.3
Как работает автоматический поплавковый переключатель? (видео)
Подключение дренажного насоса
Бытовой дренажный насос обычно не требует особой подготовки (кроме моментов указанных в спецификации или в промышленных моделях). Дренажные насосы поверхностного типа обычно имеют ручку, с которой легко и удобно осуществлять перенос прибора и дополнительный шланг на 10 м, и кабель. Все, что потребуется это розетка и место слива воды.
При повторном использовании дренажного насоса с поплавковым выключателем необходимо проверять выпускной трубопровод на проходимость. Там могут быть небольшие частички грязи, или же он может быть изогнут. Каждый последующий раз использования шланг нужно будет проверять и очищать. В комплекте к прибору должен быть выходной патрубок, к которому и требуется подключить гибкий шланг для выхода воды с аналогичным диаметральным размером. Заметьте также, что чем меньше диаметр подключенного шланга тем меньшая мощность агрегата. Минимальный показатель диаметра шланга — 19 мм.
Отрегулируйте длину провода поплавкового выключателя. При полном погружении прибора в воду, его следует немного наклонить, чтобы ушел лишний воздух и не возникло воздушной пробки мешающей работе агрегата. Прибор должен устанавливаться на ровную поверхность. Если есть возможность подставьте под него небольшую ровную платформу (можно ровный лист металла), чтобы прибор не захватывал песок, мелкие камни и землю со дна.
Если глубина резервуара с жидкостью достаточно большая, воспользуйтесь подвешиванием прибора на небольшом расстоянии от дна. Для этого можете использовать прочный трос. Имейте в виду, чем большая глубина погружения дренажного насоса с поплавковым выключателем тем меньше его производительность в процессе работы. Мощность прибора прямо пропорциональна глубине погружения и дальности откачивания воды.
После этого устройство включается в сеть питания. Как только поплавковый выключатель опустится вниз прибор автоматически отключиться. Не забудьте вынуть шнур питания из розетки.
Диаметр условного прохода, сетка
Чаще всего вода, которую необходимо откачать, содержит небольшие частички твердых тел — песок, мелкий камень, твердые породы грунта, нерастворимые частицы, которые могут блокировать работу прибора. Существует допустимый диаметр таких частиц, указанный в инструкции к каждому прибору, с которым может справиться агрегат. Встречается показатель от 0,5 см и вплоть до 5 см. Работать с большим показателем не рекомендуется, поскольку это понижает производительность прибора.
Правила безопасности
- Не используйте прибор, если в воде есть люди или животные.
- Насос должен подключаться к сети через УЗО (устройство защитного отключения) с током утечки не более 30 мили Ампер.
- Не включайте насос в незаземленную сеть питания.
- Не подключайте прибор к сети с перепадами напряжения.
- Уберегите сетевой кабель от контакта с агрессивными жидкостями — маслами, острыми и нагретыми предметами.
- Не используйте насос вхолостую, без воды.
- Не используйте и не храните прибор при низких температурах.
- Проверяйте сетевой кабель на наличие повреждений, и если таковы будут замечены, сразу же отправляйтесь в авторизированный сервис.
- При любых неисправностях агрегата не пытайтесь чинить его самостоятельно.
- Если возникает необходимость использовать удлинитель, подбирайте его в соответствии с поддерживаемой мощностью и с учетом условий эксплуатации (открытое пространство и повышенная влажность)
- Используйте дренажные насосы строго по предназначению (не откачивайте при помощи такого прибора нефть, бензин, горючие смеси).
- Большинство насосов не предназначены для откачивания горячей воды.
Плюсы в использовании дренажного насоса
Несомненно, иметь такое устройство у себя дома не помешает. Особенно если у вас есть загородный дом, или есть вероятность затопления от соседей. Итак, самые основные достоинства в этом приборе — это мобильность (занимает мало места, и поместится практически в любой резервуар) и автономность (такие элементы, как поплавковый выключатель, система защиты от перегрева созданы для безопасной работы прибора).
