Схемы, фото и видео вентиляции в частном доме

В каком количестве свежего воздуха нуждается дом?

Чтобы обеспечить жилье достаточным количеством свежего воздуха, прежде всего, необходимо определить потребность в воздухообмене. Как это сделать?

Общие рекомендации и примеры расчета потребности в свежем воздухе

Общие рекомендации в этом отношении следующие:

  • в течение часа в помещении должно быть заменено столько воздуха, сколько составляет кубатура помещения;
  • на каждого человека, живущего в комнате, необходимо 30 м³ воздуха в течении часа.

Из этих двух значений желательно выбирать большее.

Пример.

Жилая площадь 20 м² требует обмена 50 м³ воздуха в час, но если это спальня для двух человек – то 60 м³/ч.

Также есть подход к расчету, по которому предполагается, что достаточный воздухообмен составляет 0,5-0,8 от объема комнаты в час.

Пример.

Жилая площадь 20 м² требует обмена 25-40 м³/ч.

Однако следует учитывать, что в условиях более интенсивного загрязнения, потребуется более интенсивный воздухообмен.

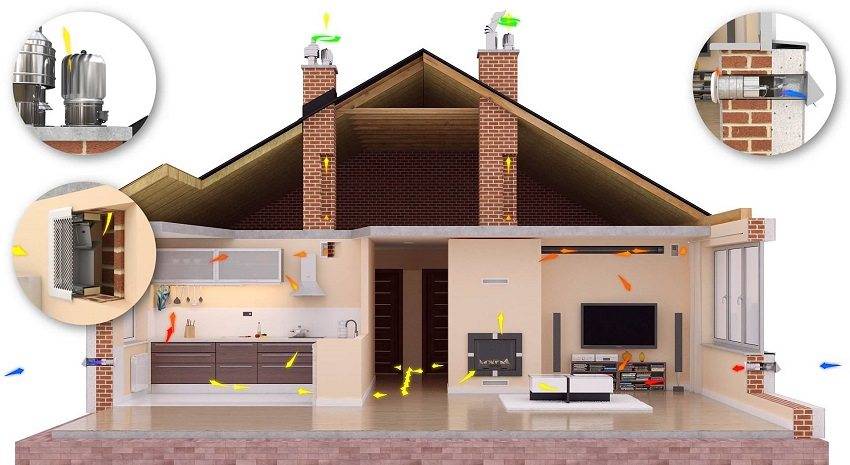

Виды вентиляции – схема

В зависимости от финансовых возможностей и предпочтений, мы можем использовать два вида вентиляции:

  1. дешевая домашняя гравитационная вентиляция;

эффективная механическая вентиляция;

самая энергоэффективная вентиляция с рекуперацией тепла.

Эти рекомендации не следует воспринимать слишком буквально. Они не могут быть достаточными в доме, в котором курят сигареты, живет много людей или часто принимают гостей. На количество выделяемых загрязнений влияет также:

  • как часто и как много людей стирают и сушат белье;
  • сколько раз в день принимают ванну или душ;
  • как часто готовят;
  • тип печи (газовая или электрическая);
  • и даже расположение дома – если он находится в тени, то будет собирать больше влаги, которая также провоцирует загрязнение.

Немного отличается, количество свежего воздуха, которое должны получить такие помещения, как: кухня, ванная комната, туалет. Они требуют интенсивной вентиляции во время использования. Итак:

  • ванная требует, по крайней мере, 50 м³/час свежего воздуха;
  • туалет – 30 м³/час;
  • кладовая – 15 м³/час;
  • кухня с электрической плитой – 50 м³/час;
  • кухня с газовой плитой – 70 м³/час.

Отдельные требования предъявляются к гостиной с камином, котельной, прачечной и комнате для сушки белья.

Как определить, достаточна ли вентиляция в доме домашним методом?

Домашний способ проверить, является ли вентиляция достаточной, является измерение влажности в помещении в зимнее время. Если она составляет не более 50-60%, это значит, что вентиляция работает должным образом.

В каком количестве свежего воздуха нуждается дом?

Чтобы обеспечить жилье достаточным количеством свежего воздуха, прежде всего, необходимо определить потребность в воздухообмене. Как это сделать?

Общие рекомендации и примеры расчета потребности в свежем воздухе

Общие рекомендации в этом отношении следующие:

  • в течение часа в помещении должно быть заменено столько воздуха, сколько составляет кубатура помещения;
  • на каждого человека, живущего в комнате, необходимо 30 м³ воздуха в течении часа.

Из этих двух значений желательно выбирать большее.

Пример.

Жилая площадь 20 м² требует обмена 50 м³ воздуха в час, но если это спальня для двух человек – то 60 м³/ч.

Также есть подход к расчету, по которому предполагается, что достаточный воздухообмен составляет 0,5-0,8 от объема комнаты в час.

Пример.

Жилая площадь 20 м² требует обмена 25-40 м³/ч.

Однако следует учитывать, что в условиях более интенсивного загрязнения, потребуется более интенсивный воздухообмен.

Виды вентиляции – схема

В зависимости от финансовых возможностей и предпочтений, мы можем использовать два вида вентиляции:

  1. дешевая домашняя гравитационная вентиляция;
  2. эффективная механическая вентиляция;
  3. самая энергоэффективная вентиляция с рекуперацией тепла.

Эти рекомендации не следует воспринимать слишком буквально. Они не могут быть достаточными в доме, в котором курят сигареты, живет много людей или часто принимают гостей. На количество выделяемых загрязнений влияет также:

  • как часто и как много людей стирают и сушат белье;
  • сколько раз в день принимают ванну или душ;
  • как часто готовят;
  • тип печи (газовая или электрическая);
  • и даже расположение дома – если он находится в тени, то будет собирать больше влаги, которая также провоцирует загрязнение.

Немного отличается, количество свежего воздуха, которое должны получить такие помещения, как: кухня, ванная комната, туалет. Они требуют интенсивной вентиляции во время использования. Итак:

  • ванная требует, по крайней мере, 50 м³/час свежего воздуха;
  • туалет – 30 м³/час;
  • кладовая – 15 м³/час;
  • кухня с электрической плитой – 50 м³/час;
  • кухня с газовой плитой – 70 м³/час.

Отдельные требования предъявляются к гостиной с камином, котельной, прачечной и комнате для сушки белья.

Как определить, достаточна ли вентиляция в доме домашним методом?

Домашний способ проверить, является ли вентиляция достаточной, является измерение влажности в помещении в зимнее время. Если она составляет не более 50-60%, это значит, что вентиляция работает должным образом.

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период

Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.

Система без рекуперации тепла

Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.

Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.

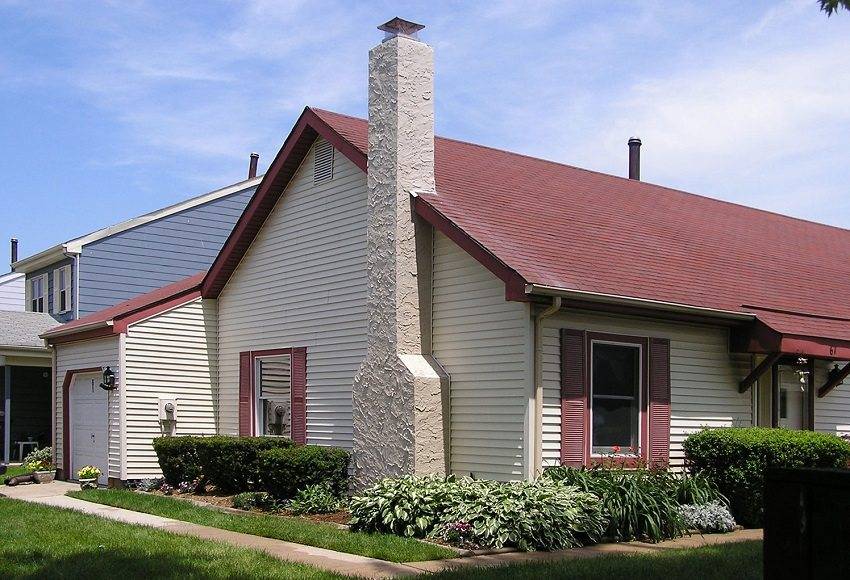

Зачем нужна вытяжка в частном доме с печью или камином

Если печь или камин используются в доме не как элемент декора, а выполняют свои прямые обязанности — отапливают помещение, нужно позаботиться о естественной вентиляции в двойне. Для полного сгорания топлива необходимо достаточное количество окислителя (в данном случае кислорода). При его нехватке топливо будет сгорать не полностью, выделяя при этом угарный газ, который будет попадать в жилое помещение. Приятного и полезного в этом, естественно, мало.

Устройство вентиляции в доме с камином

Если притока воздуха не будет хватать, то в теплое время года можно распахнуть окно — этого будет достаточно. Зимой такой фокус вряд ли пройдет, поэтому еще на стадии строительства желательно провести под полом трубу непосредственно к печи или камину, через которую будет поступать необходимое количество воздуха.

Для организации вытяжки чаще всего прибегают к услугам экспертов, эта статья ориентирована на мастеров, которые планируют осуществить монтаж своими руками. Далее рассмотрим основные рекомендации по построению такой вентиляции, часто стречающиеся проблемы и недостатки.

Состав системы, пошаговый монтаж

Поможет при проектировании вентиляции в частном доме своими руками, схема и подготовка комплекта чертежей с поэтажными планами. Основным элементом любой системы вентилирования является воздуховод:

  • вентканал – изготавливается только внутри кирпичных стен;
  • короб – из стального листа, полимерных материалов, керамики, бетонных изделий.

Максимальным сечением обладают вытяжные воздуховоды. Например, для однократного воздухообмена в коттедже 300 квадратов при естественном воздухообмене потребуется труба диаметром 35 см или канал 40 х 25 см. Внутри кирпичной кладки подобные конструкции изготавливаются без проблем.

Состав принудительной вентиляции

Если дом построен из других конструкционных материалов, автоматически возникают проблемы с размещением, декорированием труб или коробов таких больших размеров. Поэтому сечение воздуховода снижается, проектируется принудительная вентиляция в частном доме (схема своими руками также может быть выполнена без проблем при изучении основных требований нормативной документации).

Как организовать проветривание?

Для обновления воздушных масс в частном доме, в первую очередь, задействуется приточная вентиляция. Своими руками схему составить несложно, разобравшись с планировкой и особенностями своего дома. Существует несколько типов проветривания, не одинаково полезных для микроклимата интерьеров:

открыта дверь + окна – воздух обновляется в течение 5 минут, однако образуются вредные сквозняки;

Проветривание окнами и дверьми

приоткрыта фрамуга или форточка – полное замещение отработанных воздушных масс новыми наступает через 40-60 минут, однако остывают откосы, оконные блоки, возможно образование конденсата;

Проветривание форточками

открыты окна – этот вариант является лучшим, так как за 10 минут не успевают остыть конструкции, воздух обновляется в комнате полностью.

Проветривание открытыми окнами

Но жителям крайне неудобно заниматься проветриванием ежечасно. Поэтому спасительным решением при нежелании установливать полноценную приточную установку являются стеновые/оконные клапаны.

Обеспечение притока

Оконный клапан имеет несколько разновидностей. Для установки некоторых моделей необходима фрезеровка овальной щели в эксплуатируемом профиле ПВХ. Это отражается на прочности оконного блока (профиль армируется фольгой, внутри которой не рекомендуется делать крупные отверстия), звукоизоляции.

Конструкция оконного клапана

Более удобны в монтаже щелевые клапаны накладного типа. Для этого достаточно удалить на отдельном участке (обычно верхняя часть фрамуги) уплотнитель, прикрутить корпус клапана.

В высокопроизводительных модификациях клапанов приточного типа наружный воздухозаборник связан с внутренним регулировочным механизмом телескопической камерой. Элемент клапана, устанавливаемый внутри помещения, имеет фильтр, выпускные форсунки, лабиринтную систему проток.

Пропускной способности оконных клапанов обычно достаточно для жилых помещений. Однако в кухнях с газовыми 4-х конфорочными плитами, духовыми шкафами эти устройства не могут обеспечить требуемый воздухообмен для этих помещений. Поэтому монтируются клапаны стеновые, имеющие следующую конструкцию:

  • патрубок (гильза) трубчатого типа, установленный внутри сквозного отверстия в стене;
  • решетки с обеих сторон для фильтрации воздуха, декорирования проема, регулировки воздухозабора;
  • встраиваемый вентилятор либо рекуператор.

Конструкция стенового клапана приточного

Обычные клапаны монтируются над регистрами отопления, чтобы зимний воздух согревался восходящими конвекционными потоками. В рекуператорах использована схема «труба в трубе», поэтому входящие массы согреваются исходящими потоками. Их устанавливают в любом удобном месте, независимо от расположения батарей, простенков.

Расположение приточного стенового клапана

Более сложными являются системы вентилирования с использованием воздуховодов. Короба или трубы пропускают внутри пространств подвесных/натяжных потолков, выпуская патрубки в отдельных зонах помещения.

Вентиляция в доме: требования и принципы устройства

Самой «незаметной», но очень важной составляющей комфортной атмосферы является вентиляция в доме. При появлении пластиковых окон начался массовый бум установки ПВХ-пакетов с практически абсолютной звуковой и воздушной изоляцией

Однако система вентиляции домов советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме того времени вообще была максимально естественной и абсолютной. Буквально через 2-3 месяца обладатели «бесшумных» окон начали самостоятельно и бессистемно решать проблему как сделать вентиляцию в доме, своими руками пробивая отверстия в наружных стенах, что только ухудшило ситуацию.

Об обустройстве вентиляции следует задуматься ещё на этапе планирования строительства дома

Однако современные многоквартирные новостройки строятся по новым требованиям и стандартам, так что эта проблема исчезла для обычных квартирантов. Но те счастливчики, кто строит собственный дом, вынуждены учитывать этот фактор, а ведь установка правильной вентиляции в доме — дело отнюдь не дешевое, причем в большинстве случаев ошибка обойдется в дорогостоящую переделку не только самой вентиляционной системы, но и затронет как минимум каркасные конструкции.

Установка общедомовой системы вентиляции своими руками вполне реалистична, пусть и с ограничениями. Необходимо только произвести вычисления воздухообмена, выбрать тип системы (естественная или принудительная), учесть климатические условия при подборе модулей будущей системы и, собственно, смонтировать ее.

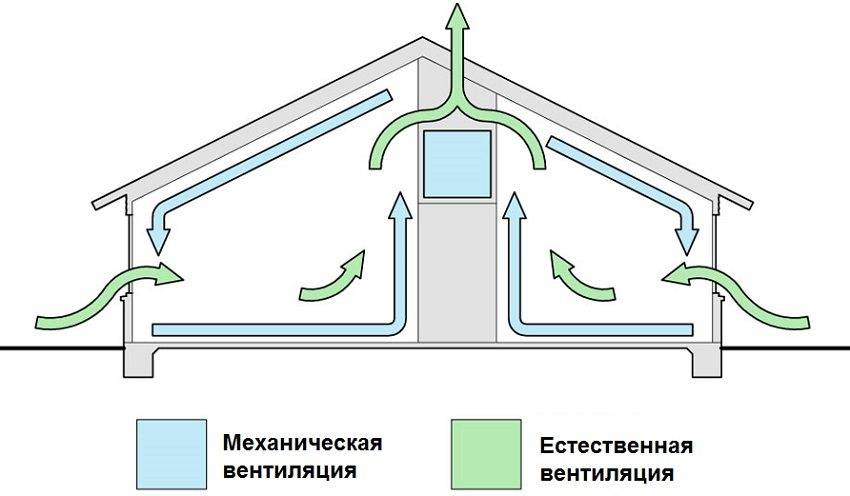

Схема воздухообмена при механической и естественной вентиляции помещения

Предварительная оценка

Поскольку частный дом – это не многоэтажная высотка, то расчет схемы вентиляции в доме своими руками не потребует особенных усилий, хотя в реальности он регулируется пятью перекрестными СНиПами. В самом грубом виде расчет выглядит так:

  • в жилом помещении площадью менее 20 м2 воздухообмен должен происходить со скоростью 3 м3/час;
  • если площадь комнаты больше 20 м2, то использовать расчет по площади нецелесообразно – результат может сильно отличаться от реального из-за специфики планировки. Достаточно использовать другой метод: учтем, что величины воздухообмена должны составлять не менее 30 м3/час на человека;
  • «грязные» помещения (кухня, туалет, подсобки, всевозможные хранилища и мастерские) требуют не менее 110 м3/час. Исключением является кухня с газовой плитой, которая сама по себе слишком активно использует кислород. Тут необходим приток со скоростью воздуха не менее чем 140 м3/час.

Элементы обустройства естественной системы приточно-вытяжной вентиляции частного дома

Этих параметров вполне достаточно для обсчета системы вентиляции частного дома в идеальных климатических условиях (температура летом +250С, зимой около -50С) при использовании естественной вентиляции. Однако, при температуре -200С заменить за час объем воздуха кратностью в полтора объема всего дома, равнозначно «обогреву» до 0-50С. Нужно учитывать, что количество затрачиваемой энергии на обогрев помещений является отнюдь не линейной функцией от разницы температур. Дополнительные усилия по нагреву приходящего воздуха обойдутся слишком дорого даже без учета логистики. И даже при достижении оптимальных параметров нужно быть готовым к жесточайшим сквознякам из-за резких перепадов воздушных температур в разных помещениях.

Остается только заранее выбрать, какой вид вентиляции жилого дома будет использоваться: естественная или принудительная.

Чтобы рассчитать, как правильно сделать вентиляцию в доме, необходимо грамотно распределить воздушные потоки

Какую выбрать схему вентиляции?

Итак, мы разобрались с тем, нужна ли система вентиляции под полом, и теперь остается решить, какую схему выбрать для конкретных условий. Есть несколько важных моментов, которые следует учитывать при выборе системы. Работа вентиляции во многом зависит от типа климата в конкретной местности, средней уличной температуры и пр.

В устройстве естественной вентиляции следует обязательно соблюсти главное правило: приточные отверстия расположены ниже вытяжных. Чем больше между ними высотное расстояние, тем эффективней действует система

Естественная вентиляция более эффективна зимой, так как именно в это время фиксируется большая разница между температурой внутри подпола и на улице, благодаря чему обеспечивается хорошая циркуляция воздушных масс.

Однако при еще большем понижении температуры существует вероятность чрезмерного увеличения воздухообмена, что тоже не особенно хорошо, так как может привести к промерзанию конструкций. Поэтому при значимом снижении температуры продухи нужно закрывать.

Летом же разница температур внутри подпола и снаружи сведена к минимуму, поэтому циркуляция воздуха может прекратиться. Поэтому естественная вентиляция даже с приточно-вытяжной системой – не самый лучший вариант для жарких регионов. Здесь следует устанавливать комбинированную вентсистему с трубами.

Если в доме устроена приточно-вытяжная вентиляция, вытяжку из подвала есть смысл подключить к общей схеме. Так отток воздуха будет стимулирован в любую погоду

Для обустройства комбинированной вентсистемы для небольшого по площади подпола достаточно будет установки одной трубы. Чтобы она могла обеспечивать и вывод, и прием воздушных масс, нужно ее разделить по вертикали на 2 канала.

Такие вентиляционные трубы продаются в строительных магазинах. На каждом канале ставится своя задвижка для регулировки интенсивности потока. Функционирование такой вентиляции проверяется достаточно просто: нужно приложить лист бумаги к выходным отверстиям по очереди.

Функционал вентиляции помещения

Степень чистоты воздуха оказывает существенное влияние на состояние любого живого организма. Отсутствие проветривания приводит к головным болям, слабости, быстрому распространению инфекций, передающихся капельным путем, и прочим неприятным последствиям. В связи с этим во всех странах мира были разработаны стандарты по вентиляции помещений разных назначений. Данные нормативы определяют качество воздуха по двум основным критериям: степень влажности и температура, чистота.

Монтаж вентиляции в загородном доме – схема движения воздушных масс в помещениях

Чтобы соблюдались нормативные значения, в любом жилом и нежилом строении обустраивается система вентиляции, рассчитанная согласно внутреннему объему помещений.

Перед установкой вентиляционного оборудования составляется предварительный проект, учитывающий особенности расположения помещений. Отсюда ясно, что каждая схема разрабатывается индивидуально. Заниматься этой процедурой должны специально обученные люди – можно попробовать и самому, следуя указаниям СНиП 41-01-2003.

Вентиляция выполняет две основные задачи – организация притока свежего воздуха с улицы, удаление углекислого газа, вырабатываемого живыми организмами за пределы строения.

Основные технические требования к вентиляции

Чтобы читателю не приходилось самостоятельно штудировать объемные СНиПы и ГОСТы, наше редакция, сделала это самостоятельно, и выбрала наиболее важные моменты, касаемые требований к работающей вентиляционной системе частного дома.

К сведению! Далее будет встречаться такое понятие, как кратность воздухообмена. Оно обозначает соотношение количества поступающего воздуха к полному объему помещения в течение часа.

  • В жилые комнаты должно поступать не менее 3 м3 свежего воздуха в час на 1 м2 площади.
  • В сантехнические помещения за час должно попадать не менее 25 м3 в час. Такие высокие показатели связаны с повышенным уровнем влажности.
  • В кухню с четырехкомфорочной газовой плитой за час должно поступать от 90 м3. В этом помещении также присутствует повышенная влажность и обилие продуктов горения, которые при накапливании могут нанести серьезный вред здоровью человека.
  • Кратность воздухообмена при нахождении в комнате людей должна составить не менее 1. Для технических помещений полное обновление воздуха должно происходить в течение 5 часов.

Перечисленные нормативы рассчитаны на воздухообмен при температуре +18 градусов  в помещении и +5 градусов на улице.

Как правильно сделать расчет мощности вентиляции

Система вентиляции в доме – разводка внутри перекрытия

Сегодня все проектировщики при проведении расчетов пользуются специальными программами, которые значительно упрощают всю процедуру. Если такого технического средства в распоряжении нет, то придется все рассчитывать по старинке, при помощи формул.

  • Согласно СНиП норма потребления свежего воздуха одним человеком составляет 60 м3 в час. Это значение используется во всех расчетах и обозначается как Vнорм.
  • Сама формула выглядит так: V=N* Vнорм, где N – это количество людей, постоянно проживающих в доме, или для удобства – количество жилых комнат в помещении. Проблема данной формулы в том, что невозможно заранее предугадать, сколько человек будет находить в той или иной комнате ежемоментно. Поэтому этот расчет лучше применить как приблизительный, или для вычисления производительности воздушного отопления с подмесом свежего воздуха в расчетных количествах.
  • Чтобы получить более точные значения применяют другую формулу: V=K*H*S, где К – это нормативная кратность обмена, Н – Высота потолков в помещении, а S – площадь всего строения.
  • Если рассчитывать еще точнее, то в эту формулу вносятся поправки, где S становится площадью отдельной комнаты, а кратность берется согласно нормам по следующей таблице.

Вентиляция для дома – кратность воздухообмена в помещениях и зданиях разного назначения

Затем подбирается оборудование, способное обеспечить полученные значения.

Как устанавливать воздуховод?

Наиболее часто для организации приточно-вытяжной вентсистемы используются 2 воздуховода. Чтобы циркуляция воздушных масс была более равномерной, берут трубы одинакового диаметра. Для ускорения вывода воздуха можно поставить вытяжную трубу незначительно большего сечения.

Монтируют воздуховоды на как можно большем расстоянии друг от друга на противоположных стенах. По пути следования труб необходимо максимально уменьшить количество изгибов.

Вытяжная труба монтируется в одном из углов и ее нижний конец должен находиться около самого потолка, чтобы выводился через нее весь теплый воздух, идущий наверх. Воздуховод можно объединить с кухонной вытяжной вентсистемой и вывести на крышу на полтора метра над коньком.

Уличный воздуховод должен быть утеплен, об этом мы писали выше. Самый эстетичный вариант – надеть на трубу еще одну трубу, но большего размера и уложить в образовавшееся пространство любой утеплитель. На оголовок трубы лучше установить специальный вентиляционный дефлектор, который способствует увеличению тяги.

Проходящие через подвал воздуховоды механической вентиляции следует утеплять, чтобы из-за разницы температур проходящего по ним воздуха и воздушной массы внутри на трубах не выпадал конденсат

Воздуховод приточного значения монтируется в противоположном углу подпола, а его открытый торец должен находиться как можно ближе к грунту. Приточное отверстие должно быть ниже вытяжного. Точно также трубу можно пустить через дом.

Если через крышу выводится приточный воздуховод, его заборное отверстие должно находиться ниже вытяжной трубы. Внешний край притяжной трубы поднимают на крышей до 20-25см.

Также приточную трубу можно вывести около стены дома снаружи. В этом случае отверстие должно быть поднято над землей на 80см в идеале. Внутри в каждый воздуховод ставятся заслонки, регулирующие интенсивность движения воздуха.

С правилами устройства системы вентилирования на чердаке частного дома ознакомит следующая статья, детально освещающая принципы устройства и нюансы сооружения.

Особенности вентиляции в деревянном строении

В деревянном домостроении и каркасных домах есть свои нюансы устройства воздухообмена. Так, для бревенчатых построек вентиляция осуществляется естественным путем, через микропоры древесины и щели между бревнами (брусьями). Ниже показана схема вентиляции деревянного дома. Использование природного межвенцового уплотнителя не исключает такого воздухообмена. Отдельно выводится только дымоход и, при желании пользователей, делается вентиляция в туалете частного дома.

Вентиляцию в каркасном доме принудительного или комбинированного типа необходимо предусматривать на стадии проектирования: в отличие от деревянных домов, такие постройки не «дышат».

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

  • Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
  • Толщина стен помещений.
  • Количество бытовой и компьютерной техники.
  • Площадь остекления.
  • Расположение здания относительно сторон света.
  • Наличие (отсутствие) преобладающего ветра в этой местности.
  • Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

  • С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
  • В него вставляется труба с утеплителем.
  • На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
  • Подключение к электрической сети.
  • Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

  • воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
  • очищается от вредных примесей атмосферы;
  • нагревается до необходимой температуры;
  • далее, по воздухопроводу, поступает во все помещения дома;
  • отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
  • отдает свое тепло входящему холодному воздуху;
  • из рекуператора, по вытяжной трубе – в атмосферу.

Принудительная вентиляция подвальных помещений

Естественное и недорогое вентилирование подвала невозможно в случаях:

  1. Цокольный этаж состоит из нескольких помещений с различными функциональными задачами.
  2. Площадь подвального помещения значительна или имеет свои уровни.
  3. Продухи не удаётся устроить из-за особенностей цоколя или рельефа участка.
  4. Подвал полностью заглублён в грунт.

В таких случаях необходима принудительная вентиляция, когда движение и направление потоков воздуха в подвале регулируются системой воздуховодов и вентиляторов.

В дополнение к вентиляторам система принудительного воздухообмена может включать в себя:

  • определитель влажности и температуры;
  • реле автоматического отключения и включения вентиляторов;
  • таймер периодического включения для экономии электроэнергии;
  • электронагреватель (калорифер);
  • кондиционеры, увлажнители;
  • фильтры либо их системы в вентканалах для очистки поступающего извне воздуха.

В загородном доме с площадью подвального помещения более 50 м2 рационально использование общедомовой вентсистемы для вентилирования подвала.

Выводы и полезное видео по теме

С правилами и принципами устройства вентиляции в подполе ознакомит следующее видео:

Руководство по устройству отдушин в фундаменте:

Как бороться с сыростью в деревенском доме:

Подпол – закрытое непроветриваемое пространство, в котором созданы все благоприятные условия для развития плесени, сырости, грибка, образования конденсата. Избавиться от разрушающих процессов поможет создание эффективной вентсистемы. Решить эту проблему можно как на этапе строительства дома, так и в позже – на этапе эксплуатации строения.

Хотите рассказать о том, как работает система вентиляции в вашем подполе? Может, вы располагаете методами по повышению ее эффективности, которыми стоит поделиться с посетителями сайта? Пишите комментарии, пожалуйста, в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
