Самостоятельный монтаж электропроводки в гараже

Особенности

Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача. Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность

В любом случае важно правильно расположить лампочки, розетки и выключатели

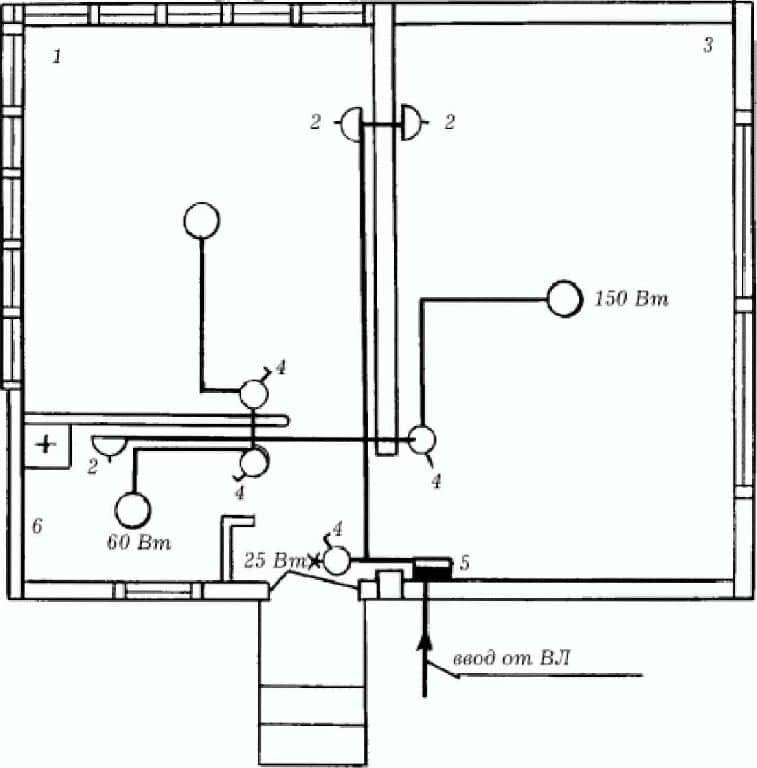

Электросхема составляется с учетом всех необходимых параметров.

В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:

• Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.
• Смотровая яма или яма для хранения урожая обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.

• Розетки. Их количество зависит от индивидуальных пожеланий. Вполне вероятно со временем понадобится розетка для электрического обогревателя, а также неплохо выделить место для чайника и плитки. Розетки необходимо разместить по углам гаража.
• Электрощиток. Он значительно отличается от домашнего варианта. Щиток в гараже включает в себя счетчик, входной и разделительный автомат. Количество автоматов может быть увеличено при необходимости, но, как правило, для одной линии электропроводки такого количества вполне достаточно.

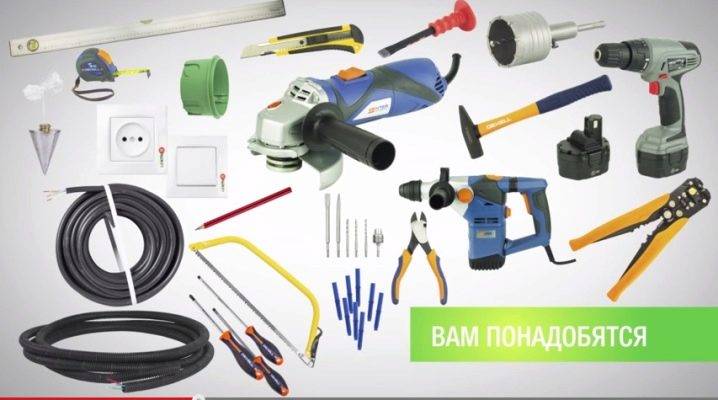

Инструменты для работы

Электропроводка в гараже должна монтироваться правильными безопасными инструментами. с хорошо заизолированными рукоятками. Можно дополнить имеющиеся модификации надежной защитой из нескольких слоев изоленты. Мастеру, решившему сделать электропроводку в гараже самостоятельно, понадобятся:

• Плоскогубцы с плоской рабочей поверхностью и мелкой насечкой. Ими удобно осуществлять сгибание и перекусывание. Пригодятся особенные модели с изогнутыми губками, если монтаж производится в труднодоступных местах. Могут использоваться пассатижи с круглой либо острой металлической формой.
• Круглогубцы используют, чтобы фигурно подогнуть проволоку для подключения контактов.
• Отвертки в ассортименте: фигурная, прямая отвертка. Особый инструмент — индикаторная отвертка для определения параметров электросети и наличия напряжения.
• Минитрактор, стриппер для удаления изоляции. Их продают в строительных супермаркетов, а вид зависит от площади сечения кабеля.
• Монтажный нож с комплектом лезвий. При проведении монтажных работ является незаменимым инструментом.
• Бокорезы с острым лезвием. Помогут перекусывать мощные жилы или снимать изоляцию без стриппера.
• Молоток. Этот универсальный инструмент поможет вбить дюбель в перекрытие, забить скобу.
• Зубило в комплексе с молотком нужно, чтобы сделать штробу.
• Обжимные клещи, если провода при монтаже электропроводки в гараже соединяются с применением гильз.
• Наборы для опрессовки кабеля — дорогое удовольствие, поэтому домашние умельцы заменяют эти предметы имеющимися инструментами.
• Электродрель и перфоратор, помогут быстро закрепить части проводки.

Помимо основных инструментов, самостоятельный монтаж проводки потребует наличия: изоленты, разных термоусадок, крепежей (шурупы, саморезы), коробок, коробов, гофрированных труб в зависимости от способа монтажа. В коробках используется зажимное соединение винтами, но традиционный способ спайки медных проводов тоже возможен.

Если дом совмещен с гаражом, то работы стоит производить с особой аккуратностью, учитывая имеющуюся разводку. Работа с электричеством — трудоемкий процесс, который доступен заинтересованным умельцам.

Почему нужно менять проводку

Когда приходит понимание, что проводка сделана не так, как хотелось бы или не из того материала, сразу возникает вопрос о том, так ли необходима замена проводки во всей системе. Ведь хочется просто чинить и дорабатывать, а не менять сразу всё, даже несмотря на то, что второй вариант нередко оказывается дешевле первого. И это не все его преимущества.

Чтобы найти ответ на этот вопрос, для начала стоит рассмотреть систему, которая использовалась для проведения проводки в домах раньше и наверняка продолжает работать в большинстве домов и сегодня.

Системы разводки: современные и устаревшие

Начать стоит с заземляющих контуров, которые не считали необходимым атрибутом. Все сети создавались по одной и той же схеме TN-C – при нём рабочий ноль и земля уводились на один провод ещё на раздающей электричество станции. У этого способа есть преимущества:

• Монтировать просто.
• Расход материала значительно уменьшается.

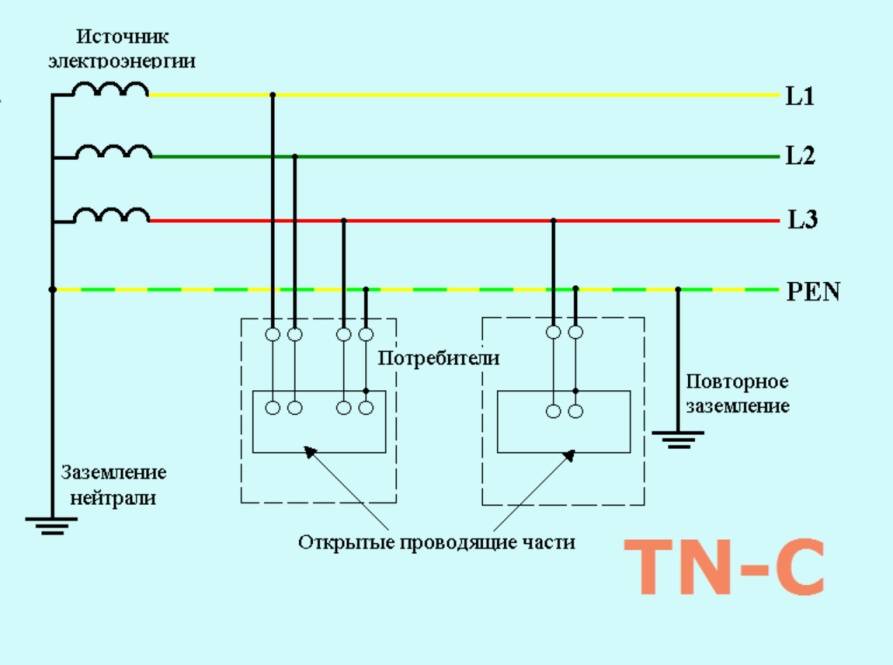

*(По этой схеме можно легко разобраться в том, как работает схема TN-C)

Все розетки опутывались фазовым и нулевым проводами, завязывая их с остальными в узлы. И из-за этого при излишней нагрузке риск короткого замыкания повышался в разы. А также это создавало проблемы для работы УЗО. Из-за большого риска, такая система уже не используется и её рекомендуется заменять чем-то более современным – схемами TN-S или TN-C-S.

Первую чаще всего используют в частных домах, где есть собственное заземление. Но она встречается и в высотных домах, где есть заземляющие шины. И здесь они обязательно должны:

1. Запаиваться с помощью сварки.
2. Идти от заземления снаружи по всем квартирам и подъезду.

Однако, чаще всего в больших домах с множеством квартир встречается всё же TN-C-S схема. В ней заземлённая нейтраль делится на два проводника:

• Нулевой рабочий.
• Нулевой защитный.

Разделение происходит прямо в щитке, который располагается в подъезде.

В обеих системах, и при TN-C-S, и при TN-S, есть значительное отличие от устаревшей TN-C. Здесь для разводки будут применяться три контакта:

1. Нулевой.
2. Фазный.
3. Заземляющий.

И здесь сразу нужно уточнить и указать на тот факт, что если в доме разводка сделана не по плану TN-C-S или TN-S, то современные трёхконтактные розетки устанавливать нельзя. Как и устанавливать самодельные перемычки между заземлением и рабочим нулём прямо на розетке. Это очень опасно, так как риск получить удар током повышается, как и увеличивается вероятность возникновения пожара.

*(Сравнение схем разводки, на которых лучше заметны их различия)

Как развести проводку правильно

Если вспоминать, как разводка делалась раньше, нельзя также не упомянуть про принцип дозирования нагрузки.

Чтобы понять его, стоит просто посмотреть на щитки в подъездах жилых домов, которые устанавливались до начала 2000-х. В них были только:

1. Электросчётчики.
2. Пробки.

Пара кабелей протягивалась в квартиру, а с них в монтажных коробках создавались отдельные мелкие ветки к розеткам и освещению. Это опять же экономично с финансовой точки зрения, так как материалов уйдёт меньше. Но с практической точки зрения – это не будет работать так хорошо, как хотелось бы.

На каждом сделанном ответвлении были скрутки, что делало систему очень уязвимой. А чтобы починить что-то в одной комнате, нужно было обесточивать всю квартиру. А если кабель в стене и вовсе обрывался или перегорал, это и вовсе было сравни катастрофе, потому чинить это было крайне сложно.

И всего этого можно избежать, если сделать зонированную разводку. Принцип её создания прост: от квартирного щитка откладываются отдельные линии с подходящими сечениями, которые соответствуют нагрузке в каждом отдельном помещении. К примеру, обычно на кухне нужно больше розеток, чем в спальне, а значит и нагрузка здесь будет больше, и вид розеток — иной.

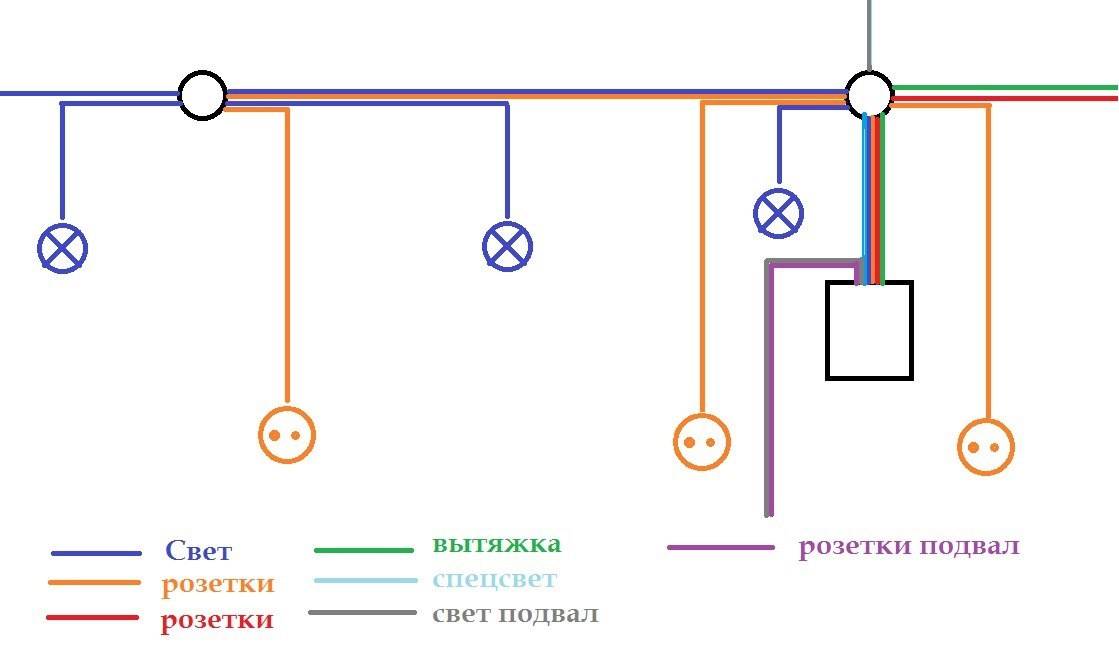

*(На этой схеме наглядно показано, как каждая комната получает свою линию от общего щитка, то есть принцип зонированной разводки)

Конечно, такое метод разводки потребует больше кабелей, но, опять же, проводка делается один раз и на долгий срок, так что на удобстве, которое здесь тесно связано с безопасностью, экономить точно не стоит. Тем более что ремонт и модернизация будут проводиться куда проще.

Оборудование внешнего электроснабжения гаража

  Как правило, подвод электричества в гараже и гаражных кооперативах осуществляется централизованно.Кабели питания прокладываются в металлических, либо пластиковых трубах по фасадной (в спаренных гаражных боксах), либо тыльной стороне в однорядных боксах. Напротив каждого гаража устанавливается металлическая, либо пластиковая распределительная коробка, из которой через вводное отверстие, в которое вставляется пластиковая труба, электрический кабель заводится в помещение гаража.

Достоинством разводки в металлических трубах является повышенная пожаробезопасность и то, что, трубы являются элементом единого заземления на весь ряд боксов, а иногда и на весь кооператив. В этом случае при однофазном электроснабжении используется двужильный кабель вместо более дорогого трехжильного.

Полезные советы

По мнению тех, кому уже приходилось создавать скрытую проводку в гараже, самое лучшее решение – это протянуть кабельные каналы из негорючих материалов. Гладкая поверхность с внутренней стороны куда удобнее, чем гофрированный рукав. Если вдруг проводка не выдержит, всегда получится открыть небольшой участок стены и поменять выгоревший провод или даже часть канала.

С его помощью обеспечивается естественный свет и поддерживается наиболее экономичный режим использования приборов. А это значит, что те же провода и распределительные узлы проработают дольше.

Ввод электричества в гараж традиционно обеспечивают «гусаки» – дюймовые трубы из металла, ставящиеся на крышах. Вершины стоек служат для закрепления штырей, оснащенных керамическими изоляторами. Подобный способ соединения допустим лишь тогда, когда он упомянут в технических условиях, выдаваемых электросетевыми компаниями. Стандартная высота «гусаков» – 2-2,2 м, свешиваемый конец кабеля не должен опускаться ниже 2 м.

Подключение через выносной опорный столб означает, что кабель будет протянут напрямую от линии к вводному щитку. В жилых домах подобная схема оправдана, однако размещение счетчика на внешней стене гаража – соблазн для вандалов и охотников за цветным металлом.

Перед тем, как протягивать провода, нужно приготовить:

• остро заточенный нож (он позволит зачистить провод);
• кусачки (желательно с изолированными рукоятками);
• плоскую и крестовую отвертки;
• тестер (помогает обнаружить присутствие тока на различных участках сети при ее проверке).

Очень важно, чтобы она была одновременно эластичной (так удобнее работать) и прочной (от этого зависит срок службы и безопасность использования). Нельзя приступать к работе с отдельными участками проводки, не убедившись, что они надежно обесточены. Также следует учесть, что монтаж наружных проводов и их подключение к вводу в гараж должны производиться только профессионалами

Входное отверстие должно располагаться на достаточно большой высоте и наклоняться наружу, чтобы избежать залива осадками и проникновения их внутрь

Также следует учесть, что монтаж наружных проводов и их подключение к вводу в гараж должны производиться только профессионалами. Входное отверстие должно располагаться на достаточно большой высоте и наклоняться наружу, чтобы избежать залива осадками и проникновения их внутрь.

Розетки стоит распределить равномерно, если только иное расположение их не продиктовано особенностями помещения и желаемыми точками подключения инструмента. Если приходится работать на высоте (скажем, протягивая провода на потолке и в верхней части стен), использовать нужно только козлы, помосты или стремянки.

До начала работ желательно всякий раз проверять инструмент на исправность, а провода – на целостность изоляции.

О том, как сделать электропроводку в гараже самостоятельно, смотрите в следующем видеоролике.

Прокладка проводов своими руками

Провода должны располагаться строго горизонтально и вертикально

По разработанной разметке выполняют монтаж оборудования. Чтобы избежать распространенных ошибок, придерживаются следующих рекомендаций:

• Прокладку кабеля осуществляют горизонтально/вертикально. Невзирая на то, что косые участки линии могут сэкономить провода, они могут принести массу проблем в будущем, например, повредиться при пробивании стены перфоратором или дрелью.
• Распределительный щиток всегда ставят на видном месте, чтобы иметь к нему свободный доступ при первой необходимости.
• Подключение розеток должно быть последовательным.
• Провода должны находиться в слое штукатурки на глубине не менее 2 см во избежание воспламенения отделки при замыкании.
• Прокладывая кабель по легковоспламеняющимся конструкциям, его помещают в гофрированную или металлическую трубу.
• Проводники не должны примыкать к токопроводящим несущим элементам, например, к каркасу для стен из гипсокартона. Монтаж розеток и выключателей на сгораемые поверхности проводится с подкладкой под коробку несгораемых материалов.

Крепежи для проводов

Чтобы провести электропроводку в доме своими руками, помимо выключателей, розеток и проводов придётся запастись дополнительными инструментами и крепежами:

• дюбель-хомутами, в которые вкладывается провод;
• дюбель-стяжками, позволяющими крепить кабели вне зависимости от их толщины и количества;
• металлическими скобами, обеспечивающими фиксацию одного или нескольких кабелей.

Также понадобится клипса для гофрированных труб, монтажная площадка с нейлоновыми стяжками, металлические или пластиковые клипсы.

Открытая проводка

Данный способ разводки электрики в квартире применяется, когда целостность стен нарушать нельзя. Кабель укладывают в специальные каналы, которые крепят к стенам и потолку. Это желоба, выполненные из пластика. Основным преимуществом открытой проводки является простота монтажа. Стены не нужно штробить и выполнять подготовительные работы. При этом за состоянием проводки можно следить постоянно.

Скрытая проводка

Данный способ прокладки трудоемкий. Поверхность стен необходимо предварительно подготавливать. Проводка будет полностью скрыта, поэтому для устранения проблем необходимо сохранить схему разводки, чтобы не просверлить кабель. Существует несколько методов создания скрытой проводки: в штробе, по потолку, по полу.

В штробе. На стены наносят разметку и формируют углубления в стене. Сделать это можно:

• Перфоратором. На инструмент надевают насадку-штроблер, после чего выставляют ударный режим и отключают вращение.
• Болгаркой. Применяют алмазный диск. Края углубления формируют диском, а середину вынимают перфоратором.
• Штроборезом. Инструмент, предназначенный для создания штроб. Настраивается под выемки любого размера.
• Молотком и зубилом. Старый метод, которым пользуются мастера при отсутствии современного оборудования.

Штробы очищают и переходят к укладке кабеля. Делать это можно с применением защитных труб и без них.

Чаще всего проводку по потолку делают в гофре

По потолку. Считается самым надежным и безопасным вариантом. Осуществляется несколькими методами:

• Без использования защиты, если потолок выполнен из невозгораемых материалов.
• С гофрированными трубами.
• В кабель-каналы или с помощью скоб и изолирующих керамических элементов.

Преимущественно используется при установке натяжных потолков, которые скрывают электролинии от глаз.

По полу. Если планируется заливка стяжки и необходимо сохранить высоту помещения, прибегают к такому способу разводки. Кабель укладывается в гофру, что предупреждает случайное возгорание. Однако при обрыве цепи, пол придётся демонтировать.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Необходимое оборудование

Таблица мощности кабеля в зависимости от сечения

Для работы потребуются следующие инструменты:

• нож или специальный инструмент для зачистки изоляции;
• кабель необходимого сечения;
• кусачки;
• плоская, крестовая отвертки;
• мультиметр;
• болгарка для штробления стен;
• пробник.

Рекомендуется делать проводку с «землей», даже если в электросети не предусмотрено заземление. При выборе провода нужно проверить качество изоляции и его целостность. Изоляция должна быть прочной, но при этом провод должен быть эластичным, легко гнуться и не ломаться. В выборе материала провода нужно отдать предпочтение меди. Она более надежная, чем алюминий, имеет больше преимуществ и длительный срок службы.

Порядок выполнения работ с электропроводкой

Работы по монтажу электроустановочных изделий и подключения терминальных узлов рекомендуется начинать от точки, наиболее удалённой от центральной распределительной коробки.

Как правило, такой точкой выступает электрическая розетка (розетки) самой дальней комнаты.

Работы по подключению квартирных электроточек традиционно стартуют от розеток самой удаленной комнаты. Современные требования монтажа таких электроустановочных изделий требуют трехпроводной конфигурации

Этап #1 – подключение квартирных розеток

Терминалы розеток соединяются с проводниками электрической линии (фаза – ноль), плюс к этому каждую из розеток, по правилам, требуется подключать на заземляющий терминал к проводнику заземления.

Проводники – фазный, нулевой, заземляющий, как правило, различаются по цвету:

• фаза – коричневый;
• ноль – синий;
• земля – желто-зеленый.

К тому же, заземляющий проводник, опять же согласно правилам, всегда имеет увеличенный диаметр по отношению к двум другим проводникам.

Завершив установку и подключение, следует проверить целостность линий текущего участка квартирной электропроводки с помощью тестера электрика.

Тестирование подключенных терминальных точек посредством измерительного прибора-тестера. Проверка простая – через функцию измерения сопротивления на «короткое замыкание» цепи

Для выполнения теста:

1. На другом конце канала в распредкоробке соединить вместе фазный и нулевой провода.
2. Включить в розетку щупы измерительного прибора, включенного на измерение сопротивления.
3. Убедиться, что тестер указывает «короткое замыкание».

Аналогичную проверку также выполняют для заземляющей линии, соединив её с любым из линейных проводов. Один из щупов прибора при этом перемещают на шину заземления.

Таким образом, перемещаясь ближе к точке основного ввода, последовательно расключаются все входящие в квартирную схему розеточные терминалы.

При этом после тестирования каждого из двух участков, выполняются соединения проводов внутри распределительных коробок. Завершив работы с розетками, переходят к выключателям – приборам коммуникационного действия.

Этап #2 – монтаж выключателей квартирного освещения

Этот вид монтажа в целом мало чем отличается от работ с квартирными розетками. Тем не менее, свои технические моменты при установке выключателя света.

Так, если розетки предусматривают непосредственное параллельное включение в цепь, схемой выключателя формируется разрыв цепи через один провод (фазный) – то есть включение последовательно.

Пример устройства коммутационного блока, состоящего из двух выключателей однотипного (одинарного) исполнения. Обычно такое расположение приборов характерно для санузла квартиры

Выключатели также монтируются в ниши стеновых панелей, но при этом учитывается, что каждый коммуникационный прибор работает с конкретным прибором освещения. Отсюда выбирается исполнение выключателя – одинарная клавиша, две клавиши.

Действие коммутаторов квартирной электропроводки также рекомендуется тестировать. Делается это просто. Проводники, предназначенные для осветительного прибора, соединяют с тестером в режиме измерения сопротивления, после чего манипулируют клавишей.

В замкнутом состоянии тестер покажет «короткое замыкание», в разомкнутом состоянии – отсутствие контакта.

Часть схемы с выключателями и светильниками также предполагает наличие распределительных коробок, где после тестирования отдельных участков выполняются соединения с остальной частью электропроводки.

Этап #3 – работы на месте установки счетчика

Большая часть вариантов монтажа предусматривает установку счётчика электроэнергии внутри квартиры. Обычно этот контрольный прибор монтируется в непосредственной близости от точки ввода проводников, исходящих от щитка.

Здесь требуется монтаж не только самого счётчика, но также установка защитных автоматов, рассчитанных по нагрузке, – теоретически, коммутирующих каждый функциональный участок квартирной электропроводки, как в примере ниже:

Схема эффективно защищенной квартирной электропроводки посредством установки автоматических выключателей на каждом отдельно взятом сегменте (+)

Такая схема обеспечивает надёжное функционирование электропроводки в квартире, позволяет устранять возможные неисправности без снятия напряжения на всей домашней сети.

К тому же, удобным становится тестирование квартирной электропроводки при первом включении, последовательно включая каждый отдельный сегмент.
