Как сделать канализационный гидравлический затвор своими руками

Неисправности гидрозатвора и их устранение

Несмотря на несложную конструкцию, гидрозатворы подвержены возникновению неисправностей, которые могут быть двух видов: частичное либо полное сокращение уровня воды в колене с выходом трубы к магистрали, а также непроходимость. Частичное осушение системы обычно происходит в том случае, если сантехнический прибор используется редко либо изначально был установлен неправильно. Необходимо проверить, насколько ровно располагается прибор, и соответствует ли его изгиб общим параметрам водопроводной системы.

Такая проблема, как полное осушение гидрозатвора, может возникать в системе, не предусматривающей вентиляцию. Для предотвращения ухода воды нужно установить на месте соединения канализационной сети со стояком специальный воздушный клапан, препятствующий возникновению вакуума. Что касается непроходимости трубы, достаточно прочистить ее при помощи вантуза или сантехнического троса либо воспользоваться средством против засоров из любого магазина бытовых товаров.

Чтобы избежать неисправностей гидрозатвора по причине его неправильной установки, при монтаже нужно следовать особым рекомендациям:

  1. Убедитесь, что диаметры входных и выходных отверстий в точности соответствуют диаметру магистралей, к которым подключаются.
  2. Устанавливайте коленные затворы строго по вертикали, в противном случае повышенная влажность в трубе может привести к образованию на ее стенках плесени. Вертикально необходимо устанавливать и сухой затвор, чтобы увеличить пропускную способность трубы и снизить вероятность ее засорения.
  3. Снимите крышку емкости-отстойника перед установкой гидрозатвора и внимательно изучите положение нижнего края трубы по отношению к выходному отверстию. При сильном занижении сливной трубы происходит перекрытие магистрали и ухудшение слива. Край сливной трубы следует располагать на 2-3 см ниже выходного отверстия отстойника.

Помните, что неприметность гидрозатвора вовсе не делает его ненужным и не требующим к себе внимания элементом водосточной системы. К выбору и установке этого устройства необходимо подходить с полной ответственностью, в противном случае эффект станет обратным: запах из трубы будет только усиливаться, а со временем она может прорваться и затопить помещение.

Классификация гидрозатворов для канализации

Гидрозатворы подразделяются на такие категории:

  • коленные;
  • бутылочные;
  • сухие.

Рассмотрим описание каждого из них более подробно.

Описание коленного гидрозатвора

Данное устройство имеет достаточно простую конструкцию и состоит из двух колен в виде букв U, соединенных друг с другом в виде латинской S.

Емкость для запирающей жидкости — это та часть конструкции, куда подключается сливная труба от сантехники, а по окончании тока воды в ней еще остается часть жидкости.

Точка перегиба первого колена всегда должна быть ниже, чем место изгиба второго примерно на 5 сантиметров, чтобы запирание было максимально надежным.

В случаях, когда отверстие слива находится очень низко, а гидрозатвор для канализации поместить из двух колен под сантехническим прибором не получается, то можно взять одно колено, но с условием, что изгиб будет таким, что оставшаяся влага сможет заполнить его целиком.

Как уже говорилось, такое устройство отличается своей простотой исполнения и надежностью. Для его изготовления применяют такие материалы, как:

  • чугун;
  • полипропилен;
  • бронза.

Ключевое преимущество коленного гидрозатвора состоит в том, что он способен выдерживать даже сильное давление в канализационной системе, а пропускная способность устройства определяется только по внутреннему диаметру трубы.

Гидрозатворы для канализации данного типа чаще всего применяются с целью подключения ванн или унитазов, где они являются частью всей конструкции. В некоторых моделях унитазов таких коленных затворов может быть два.

Разновидностями коленного гидрозатвора могут быть приборы, оснащенные дополнительным выводом на корпусе для подключения трубы перелива или сливного шланга от стиральной машины. Такие приборы делаются из полипропилена.

Особенности бутылочных гидрозатворов

Такой тип устройств имеет две ключевые функции:

  • функция отстойника;
  • запирающего устройства.

Выводная труба от сливного отверстия размещена внутри емкости, которая имеет свой вывод и подключена непосредственно к канализации.

При этом нижний край сливной трубы находится ниже уровня выходного отверстия, а это способно надежно запереть отверстие.

Для изготовления затвора данного типа чаще всего применяют полипропилен, конструкция разборная и включает в себя:

  • сливную трубу, оснащенную защитной решеточкой;
  • емкость-отстойник.

Две эти части соединены друг с другом таким способом: труба пропускается в отверстие емкости, деформируя при этом уплотнительную прокладку во время закручивания гайки на корпусе устройства.

Но такое соединение не слишком прочное, большой напор жидкости оно выдержать не сможет, поэтому затворы бутылочного типа не используются на унитазах и ваннах.

Затворы простые в плане установки, подключаются они исключительно к сливным отверстиям на раковинах и других приборах небольших размеров. Периодически их следует очищать от осадка, это делается очень просто.

В числе бутылочных гидрозатворов можно выделить трапы, так называют размещенные в полу отверстия для слива воды. Их устанавливают тогда, когда вывод в сборную магистраль можно сделать исключительно вдоль перекрытия в горизонтальном положении. Трапы чаще всего делают из металла, они имеют неразборную конструкцию, поэтому очищать емкости-отстойник можно в данном случае только после снятия сливной решетки.

https://youtube.com/watch?v=_ql3UzUS9Tc

Сухие гидрозатворы для канализации и их описание

Такой тип затворов существенно отличается от предыдущих, объединяет их лишь место расположения – под тем или иным сантехническим прибором. А работает этот прибор по системе ниппель.

Сухой затвор представляет собой трубу из полипропилена, оснащенную резьбой на обоих концах. Внутри труба имеет гибкую мембрану, напоминающую ниппель, которая способна пропускать воду только в одном направлении и смыкаться по прекращении водного потока.

Устройство оригинальное в плане работы, но при ее эксплуатации вас могут поджидать не совсем приятные сюрпризы. Так, при применении для мытья посуды раковины, такое устройство проработает очень мало.

https://youtube.com/watch?v=JJaa19hQNno

Общие сведения

Канализация в доме может быть источником неприятного запаха, который в ней всегда присутствует из-за жизнедеятельности бактерий. Если выполнить без установки сифонов прямое соединение раковин и другого подобного оборудования с системой оттока нечистот, аромат из трубопроводов появится в доме.

Гидравлический затвор – это важный элемент внутридомовой канализации. Он отличается простой конструкцией, но позволяет предотвратить появление в помещении неприятного аромата из сточных труб. Ведь в нем образуется водяная пробка, которая препятствует проникновению запахов.

Та часть сифона, где находится вода, всегда расположена ниже сливного отверстия. Поэтому жидкость задерживается в устройстве, когда не осуществляется водоразбор. Часть сифона с водой имеет изогнутую форму. Такая конструкция препятствует полному удалению жидкости из устройства.

Когда осуществляется слив, происходит вытеснение старой воды, которая задержалась в изогнутой части. Этот процесс очищает устройство и препятствует размножению микроскопических организмов.

Принцип действия гидравлического затвора на примере чаши унитаза Источник kupisantehniky.ru

Гидрозатвор – это элемент канализации, который также предотвращает возникновение гидроударов. Из-за их блокировки не создается чрезмерная нагрузка на трубы и всю систему в целом.

При правильно подобранных гидрозатворах увеличивается период исправной работы канализационной сети. Поэтому в доме не снижается уровень комфорта.

Когда установленный сифон долго не используется, происходит испарение жидкости, которая задерживается в его изогнутой части. По этой причине через определенное время в помещении все же появится неприятный аромат из канализации. Запах также будет чувствоваться при первом смыве после продолжительного не использования сантехнического оборудования.

Установка нового гидросифона Источник multiscreensite.com

Как выбрать

Чтобы сделать оптимальный выбор, не ошибиться при покупке затвора необходимо учитывать ряд факторов, основными являются:

1) Диаметр. В зависимости от типа устройства, к которому будет подсоединен сифон с затвором, и с целью обеспечения оптимальной пропускной способности устройство должно иметь тот или иной диаметр. Например, оптимальным вариантом для душевой кабины и бани является затвором диаметром в 100 мм., для раковины — 50 мм.

2) Высота. Отводы горизонтального типа обладают показателями в 70-100 мм., вертикального — 150-180 мм. Поэтому в условиях ограниченного пространства лучшим выбором является горизонтальные (или боковые) сухие сифоны.

3) Если в помещении рядом располагаются несколько сантехнических приборов, то каждый необходимо оснастить отдельным устройством.

Сифон д/мойки WIRQUIN Сэнзо сухой 40 мм. белый. Фото Максидом

4) Качественная установка сифона для посудомоечной или стиральной машин возможно только при выборе горизонтального устройства, которое возможно монтировать боком.

5) Покупку сухих сифонов рекомендуется осуществлять у проверенных поставщиков, официальных партнеров производителей или напрямую у изготовителя.

6) Необходимо также помнить о дизайне устройства. Например, душевые трапы с сухим затвором реализуются в большим количеством декоративных съемных решеток, что позволяет выбрать изделие для помещения, выполненного в любом стиле.

Сухой гидрозатвор

Существует еще одна разновидность сифона — сухой трап, или, как его иногда неправильно называют — сухой гидрозатвор для канализации, поскольку гидрозатвор быть сухим не может по определению.

Он также обеспечивает отсечку биогаза, а также работает как обратный клапан, препятствуя движению сточных вод в обратную сторону. Это полезная функция для жителей нижних этажей, у которых возможно такое явление при засорении канализационного стояка в подвале.

Кроме того, конструкция сухого сифона делает невозможным срыв гидрозатвора. Возможно это при редком использовании сантехникой, большим давлением внутри системы или, наоборот, сильным разрежением из-за слива большого объема воды.

Сухой сифон для канализации может иметь разную конструкцию:

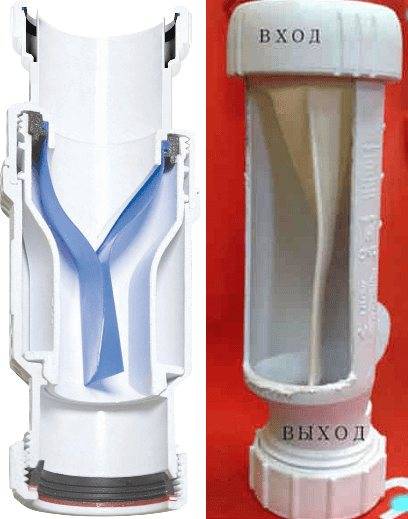

  • мембранный. Один из самых простых и надежных вариантов, основой которого является трубчатая мембрана, размыкающаяся при проходе воды и вновь смыкающая при ее отсутствии;
  • поплавочный. Является компромиссным вариантом конструкции между сухим и гидравлическим вариантом. Его можно изготовить самостоятельно, используя теннисный шарик. При проходе воды он отклоняется, после чего всплывает и перекрывает слив, препятствуя обратному движению жидкости и газа;
  • маятниковый. Представляет собой род гравитационного клапана, который пропускает стоки и вновь перекрывает проход под действием собственного веса.


мембранный

Существуют также более сложные конструкции с молекулярной памятью, высокотехнологичные и дорогие устройства, основанные на упругости материалов и свойстве принимать исходное положение после деформации.

Гидрозатвор в бане

Гидрозатвор представляет собой специально созданную водяную пробку, защищающую помещение от неприятного «аромата» канализации. Вода накапливается в выгнутом участке трубы, перекрывая полностью диаметр. Таким образом, вода не позволяет плохому запаху попасть в помещение.

Когда необходимо применять гидрозатвор в бане

Использовать такую конструкцию на канализацию необходимо в том случае, если слив воды осуществляется в общую систему водопровода. В том случае, если жидкость сливается в яму за пределы бани, плохого запаха не будет. Если канализация бани была подключена к общей системе, то можно применять готовые сифоны (как для умывальника или ванной) любого типа. В продаже имеются металлические или пластиковые затворы из гофрированного шланга или бутылочного типа. В редких случаях встречаются чугунные гидрозатворы, однако они не производятся уже несколько лет. По сути, такое устройство представляет собой два стакана, вставленные один в другой. После того, как в бане будут залиты полы, верх гидрозатвора должен быть в маленьком углублении для полного слива жидкости.

Такое устройство обладает двумя главными достоинствами:

  • оно должно быть в качестве отстойника;
  • даже если внутри него замерзнет вода, он не должен быть поврежден.

Делаем гидрозатвор самостоятельно

Довольно просто его можно сделать своими руками. Для этого нужно взять кусок трубы необходимого диаметра и согнуть его в виде буквы «U» и приварить к трубе после воронки стока (обычно его высота 50-70 мм). Лучше всего это делать при закладке фундамента и обустройстве пола, однако если баня уже готова, а неприятный запах омрачает пребывание в ней, то установить его можно и потом.

Если канализационные трубы являются доступными, а фундамент строения – столбчатый, то это значительно облегчит работу. К сливной трубе под баней можно приварить необходимый кусок трубы. В том случае если нет доступа к трубам, то его нужно будет организовать: разобрать часть пола, если он из дерева, или выпилить с помощью болгарки, если он бетонный. После этого в канализацию с помощью сварки или соединительной муфты крепится труба с изгибом.

Необходимо также учитывать, что вода может испаряться, и если не пользоваться канализацией на протяжении долгого времени, через 40-50 дней она окончательно высохнет, и газы беспрепятственно попадут в помещение.

Что такое сухой гидрозатвор?

Также данная конструкция может быть сухой. В ней отсутствует вода, а в роли заслонки применяются сухие материалы. Такой вариант, как вы понимаете, не способен замерзнуть, при этом он бывает нескольких видов:

это мембрана, удерживаемая с помощью пружины, если нет воды. При поступлении жидкости, мощности пружины не хватает для ее удержания, заслонка поднимается, а жидкость сливается. Предмет определенной формы (зачастую большого диаметра шарик) закрывает проход воздуха. При поступлении жидкости предмет всплывает, открывая слив. В более сложных моделях применяется молекулярная память материала.

Сделать простой сухой гидрозатвор для бани можно и своими руками, в этом нет ничего сложного. Необходимо выбрать пластиковый шарик, размером немного больше, чем сливная труба. Когда воды не будет, такой шарик станет закрывать доступ воздуха из канализации. Как только жидкость будет поступать, сток будет освобождаться. Такой вид системы может работать и в зимнее время, даже в случае если шарик примерзнет к стоку, немного кипятка буквально в считанные минуты сможет растопить лед, и система будет нормально работать.

Виды

Сооружение для создания гидрозатвора называется сифон, оно может иметь разную конструкцию. Чаще всего, используются:

  • Бутылочные – универсальный вариант, подходит для сантехники любого типа;
  • Трубчатые – гладкие или гофрированные, используются для кухонных моек и умывальников;
  • Трапы – специальный тип сифона, применяемый в душевых кабинах, а также в моечных помещениях бань.

Кроме того, существуют сухие сифоны, в которых вместо водяной пробки используется мембрана, выполняющая функции обратного клапана. Такой затвор хорош тем, что он сдержит движение не только газов, но и жидкости.

Применение такого оборудования особенно рекомендуется в квартирах, расположенных на нижних этажах многоэтажных домов. Оно предотвратит вытекание стоков, поступающих из верхних квартир через сантехнику при образовании засора в канализационной трубе. Разберемся, какие виды сифонов существуют и какие особенности установки этого элемента канализации своими руками существуют.

Бутылочный

Бутылочный сифон часто используется для сборки канализационных систем. Устройство имеет специфическую форму, состоит устройство из отстойника и колбы. В нижней части сифона постоянно находится вода, создающая гидрозатвор.

Для присоединения одновременно двух сливов может использоваться унифицированный сифон бутылочного типа. Этот вариант имеет изогнутую трубу, которая соединяется с тройником с подключенными отводами от элементов сантехники.

Выбирать сифон нужно с учетом его пропускной способности. Чем больше элементов планируется подключить к сифону, тем более производительной должна быть модель. Основным преимуществом данной модели является то, что его можно легко прочистить, не отсоединяя сифон от раковины.

Наличие отстойника в сифоне позволяет спасти ценные вещи (например, украшения), которые по ошибке могут попасть в систему канализации. Кроме того, сифон бутылочного типа имеет жесткую конструкцию, поэтому он будет служить дольше, чем модели из гофрированной трубы.

Трубчатые

Сифон изготавливается из гладкой или гофрированной трубы, которые изгибаются так, чтобы образовалась своеобразная «петля», расположенная ниже основной трубы по уровню. В этой «петле» и будет находиться водяная пробка.

Гладкие трубчатые сифоны используются редко, так как обычную трубу сложно изогнуть, кроме того, такая модель занимает много места. Поэтому в большинстве случаев для изготовления сифона применяется гофрированная труба. Трубу из гофры легко изогнуть в нужном направлении, готовый сифон занимает минимум места. Вариант обладает следующими преимуществами:

  • легко собрать самостоятельно;
  • модель имеет универсальное назначение, её можно устанавливать с любым элементом сантехники, в том числе и с унитазом. В последнем случае используется гофрированная труба диаметром 110 мм;

  • при необходимости можно легко отрегулировать длину петли сифона, даже если система уже установлена и подключена;
  • можно снимать и перемещать (на небольшие расстояния) раковину, не отсоединяя от неё сифон.

Трап

По сравнению с обычным сифоном, трап имеет более сложную конструкцию. Устанавливается этот элемент в поддоне душевой кабины или непосредственно в напольном покрытии. Полный комплекс работ по установке трапа:

  • подключение трапа к отводу канализации;
  • выполнение тепло- и гидроизоляции;
  • изготовление бетонной стяжки с уклоном в сторону трапа;
  • укладка влагостойкого покрытия.

Если обычный сифон должен обеспечить только отведение воды, то трап выполняет дополнительные функции:

  • обеспечивает герметичность соединения с полом;
  • обеспечивает предварительную фильтрацию, не допуская попадания в трубу крупных загрязнений.

Кроме того, трап, как и обычный сифон, создает гидрозатвор, что препятствует проникновению неприятного запаха в помещение.

Сухой вариант

Принцип работы сухого затвора.

Материалы и инструменты:

  • пластиковый шарик;
  • прокладка.

Сухой гидрозатвор также используется для устранения запаха из канализации. Конструкция и принцип его работы отличаются. В таком устройстве вместо воды применяется сухой материал.

Можно самостоятельно изготовить сухой гидрозатвор. Для этого надо использовать пластиковый шарик, диаметр которого немного больше диаметра трубы стока. Этот шарик кладут в отверстие стока.

Затем его надо закрепить по краям так, чтобы он не сдвигался в стороны. Для этого на трубу надо надеть прокладку. Стенки прокладки будут удерживать шарик в трубке. При этом высота стенки над уровнем трубы стока составляет 5 см.

Функционирует такое устройство достаточно просто. Когда в трубе канализации присутствует вода, шарик всплывает и тем самым мешает прохождению запахов из трубы канализации в воздух. При этом высвобождается сток.

Когда в трубе вода отсутствует, шарик просто лежит на трубе и закрывает выход газов из стока.

Использовать такую конструкцию можно не только в квартире, но и в бане или сауне. Если зимой шарик примерзнет к стоку, то это не приведет к разрыву трубы. В этом случае шарик можно облить горячей водой, при этом лед растает.

Принцип организации гидрозатвора на канализацию.

Гидрозатвор с водяной пробкой перестает работать, если канализацией не пользуются. Если вы отсутствовали в квартире больше месяца и не включали воду, то водяной барьер исчезает и пропускает воздух из канализации.

Поэтому если, например, вы не проживаете на даче зимой, то нужно иногда приезжать туда и открывать кран с водой, чтобы сохранить устройство в рабочем состоянии.

Можно установить готовый гидрозатвор. Существуют следующие виды гидрозатворов для канализации:

  • бутылочный;
  • трубчатый;
  • гофрированный.

Бутылочный гидрозатвор лучше выполняет свои функции. Его можно разбирать и прочищать от засоров в случае необходимости.

При замене деталей данная конструкция очень удобна. В том случае, если вы уронили какие-либо мелкие предметы или украшения в ванну либо раковину, такой сифон удержит нужный предмет.

Трубчатый и гофрированный приборы сделаны в виде гибкой пластиковой трубки. Трубчатый сифон имеет большие размеры, поэтому применяется реже.

Гофрированный сифон имеет меньшие размеры, его можно регулировать, поэтому он пользуется большей популярностью.

Принципы, по которым выбирают устройства

Для обустройства работы сантехники требуется сифон. Перед установкой сантехники опираются на такие факторы:

  1. Параметры конструкции в собранном виде.
  2. Рзновидность устройства.
  3. Из какого материала трубы, крепежные элементы.
  4. Сколько сливов имеет сантехника, также есть ли дополнительные подключения к ней.
  5. Оснащен ли прибор системой защиты от засоров.
  6. Сечение патрубков для входа и выхода воды.
  7. Наличие переливной трубки.

Для сантехники на кухне подойдет бутылочный тип затвора, он предотвращает засорение канализации крупными частицами. Можно установить затвор коленного типа, но есть риск постепенного засорения труб.

Для чего нужен гидрозатвор в емкости для браги

Устройство выполняет несколько важных функций:

  • Препятствует поступлению кислорода. Кроме дрожжевых грибов в бражной массе содержится множество других микроорганизмов, для их жизнедеятельности нужен кислород. Гидрозатвор препятствует его свободному поступлению, чем предохраняет массу от скисания и превращения в уксус.
  • Обеспечивает выход углекислого газа. Он образуется как результат жизнедеятельности дрожжей и в просто герметизированной емкости приведет к повышению внутреннего давления, что в свою очередь приведет к нарушению целостности емкости. Это может быть как трещина, так и «взрыв» сосуда. Гидрозатвор решает эту проблему без разгерметизации, при которой в массу попадет губительный кислород.
  • Сигнализирует об окончании брожения массы. Так как углекислый газ выделяется при активной жизнедеятельности дрожжей, при отсутствии его выделения, которое видно по пузырькам на поверхности воды, можно определить, когда приступать к следующему этапу – перегонке браги.
  • Препятствует распространению специфичного запаха. Вместе с углекислым газом дрожжи выделяют другие вещества, имеющие неприятный запах. Выходное отверстие из гидрозатвора можно оборудовать шлангом, выводящим газ за окно, в канализацию или другую герметичную емкость.

Важно! В первые дни углекислый газ выделяется очень интенсивно, и даже если оставить емкость открытой, кислород не сможет пробиться сквозь него и испортить брагу. Но в дальнейшем процесс выделения станет менее интенсивным, и без герметизации не обойтись

Если с —фруктовой брагой— вопрос однозначен, то по поводу того, нужен ли гидрозатвор для сахарной браги, нет единого мнения. Весомым доводом «за» является контроль за процессом брожения благодаря пузырькам и гарантированная защита от кислорода.

Скептики считают, что из-за слабого газовыделения, особенно после начального периода, углекислый газ не продавливает водяную пробку и скапливается в емкости, приводя к ухудшению вкусо-ароматических свойств будущего продукта. В таком случае только личный опыт поможет определиться с решением, хотя доводы «за» выглядят более весомыми.
