Схема подключения и устройство откатных ворот с электроприводом

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

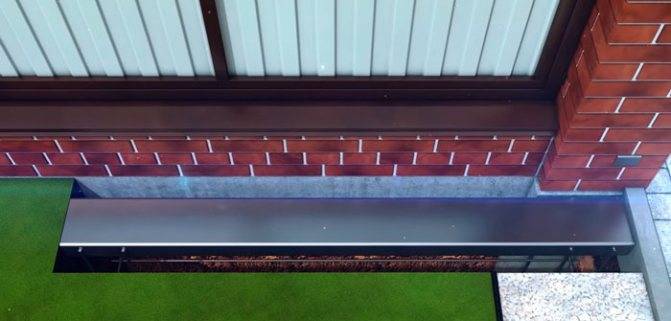

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1

Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2

Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.


Центральная часть может заполняться различными материалами:

профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

штакетник

глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3

Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Четвертый вариант привода ворот (рабочий)

Для привода откатных ворот, решил использовать моторедуктор стеклоочистителя ВАЗ, от НИВЫ, они идентичны в других моделях, от 01 до 07 ВАЗов, стоят около 1000 рублей новый, на разборке можно купить от 300 до 500 рублей.

На этот двигатель нужно установить велосипедную звездочку, для этого нужны штатные шлицы с трапеции дворников. Приварил их к звездочки как можно ровнее, отрезал лишнее.

Далее сделал кронштейн для крепления двигателя от дворников к воротам, точнее к площадке рядом с воротами. Сделал его из трех уголков (перфокрепеж), остались после постройки каркасного дома. Так же приварил натяжитель цепи из анкера.

Далее прикрутил двигатель

Установил звездочку

К площадке, подготовленной во время установки самих откатных ворот, приварил два болта, шляпками вниз, для того чтобы закрепить привод

Прикрутил привод ворот, подложил шайбы на всякий случай. Цепь у меня уже была установлена, просто немного поэкспериментировал с ее натяжкой.  На фото ниже, крепление цепи к воротам с возможностью регулировки натяжения цепи.

Следующее фото — левая часть ворот, где цепь закреплена на саморез к профильной трубе, саморез по металлу вставил прям в звено, и закрутил в кронштейн из профильной трубы, лишнее намотал вокруг кронштейна

Концевики я поставил еще до того как прикрутил привод, в тепле это приятнее делать, чем на морозе (см так же статью автоматика для ворот). Провода на моторе стеклоочистителя, к которым нужно подключить питание, нашел опытным путем, там всего четыре провода, черный масса, второй искал методом тыка (в колодке находится по диагонали от черного).

Теперь нужно просто подключить автоматику, о которой я писал ранее, (ссылка выше)

Автоматику спрятал в пластиковую коробку, с крышкой, герметичная вроде бы. В качестве стойки под эту коробку, приварил профильную трубу к кронштейну (см. фото ниже). Сначала хотел повесить на забор, рядом с воротами, но тогда бы ворота перекрывали бы приемник, в следствии чего бы дистанция управления сократилась бы до 10-15 метров (в лучшем случае). Сейчас дальность действия брелоков внутри двора около 30-40 метров, за воротами около 15-20 метров, профлист сильно сокращает расстояние действия брелока.

Видео работы откатных ворот, управляемых автоматикой из китая.

Видео работы ворот снаружи

Ворота работают уже около недели двух недель три недели больше месяца в общем работают нормально (причем температура опускалась ниже 30 градусов), пока проблем не выявлено. Дополнительных запирающих устройств ставить не стал, редуктор не дает откатит ворота руками, конечно если приложить усилие побольше, то можно сдвинуть створку, но тогда замкнется концевик, и ворота опять закроются.

Бюджет автоматизации вместе с воротами около 4000 рублей.

PS Думаю что если использовать малооборотистый мотор, например как у меня в последнем (рабочем варианте), то идея с тросами не так уж и плоха, стоимость тросов копеечная, монтаж тоже прост, так что если нет цепи и звездочки, то можно попробовать реализовать вариант с тросами. Повторю принцип такого привода: груз через блочки тянет постоянно ворота на открывание, а мотор мотает трос на закрывание, только не наоборот, потому что тогда ворота можно без труда открыть снаружи, концевики ставим так же как и в моем варианте с цепью.

UPD от 05.12.2016

В выходные шел снег, в профиль по которому катаются подшипники подвесных ворот попал снег, в результате чего ворота стали плохо открываться, привод не справлялся и ворота останавливались, пришлось в срочном порядке делать защитный козырек на направляющий профиль.

Защитный козырек сдделал из П-образного профиля для гипсокартона 40*100*40 мм, прикрутил на саморезы по металлу. Понадобилось 2 шт.

Достоинства и недостатки откатных конструкций

Конструкция откатных ворот имеет следующие преимущества:

  1. Створки не мешают въезду и выезду автомобиля с участка. При этом использование откатных ворот позволяет экономить пространство.
  2. Возможность установить систему в любых климатических условиях.
  3. Разнообразие отделочных материалов, применяемых при создании откатных створок. Благодаря этому можно выбрать именно те изделия, которые подходят для конкретного участка.
  4. Сохранение правильного положения створки даже при длительном использовании. Это связано с особенностью строения системы.
  5. Возможность выбрать различную автоматику для ворот.

К недостаткам описываемого типа конструкций можно отнести:

  • более высокая стоимость, если сравнивать со стоимостью других типов конструкций;
  • также стоит отметить, что для установки откатных створок необходимо создавать фундамент;
  • вдоль забора необходимо выделить пространство для створки.

При желании можно сделать и установить откатные ворота своими руками. Многие устанавливают в створке калитку. Чтобы не тратить время на создание всех элементов конструкции, можно приобрести набор для ворот.

Электроприводы Faac, Came и Doorhan

Самый простой вариант автоматики для откатных ворот – это приобретение электропривода от производителя Faac. Сделав выбор в пользу такого изделия, необходимо добавить в корзину подходящий комплект и изучить краткое описание по установке оборудования. В стандартную комплектацию входит сам привод Faac со встроенной платой управления. Дополнительно необходимо купить фотоэлементы, зубчатую рейку, пульты управления, лампы и приемники. В инструкции по эксплуатации пошагово расписан алгоритм действий по сборке всей конструкции. Четко следуя указаниям, справиться с задачей под силу даже неискушенному пользователю.

Установка монтажного основания

Схема установки монтажного основания достаточно проста. Для начала вам нужно будет выбрать место, на котором будет установлен привод. Для этого потребуется взять монтажное основание (всегда включается в набор для монтажа автоматики) и поместить его на электроприводе. После этого — установить швеллер между колесными колеями (желательно так, чтобы он размещался максимально близко к проему ворот)

После этого очень важно правильно подобрать месторасположение

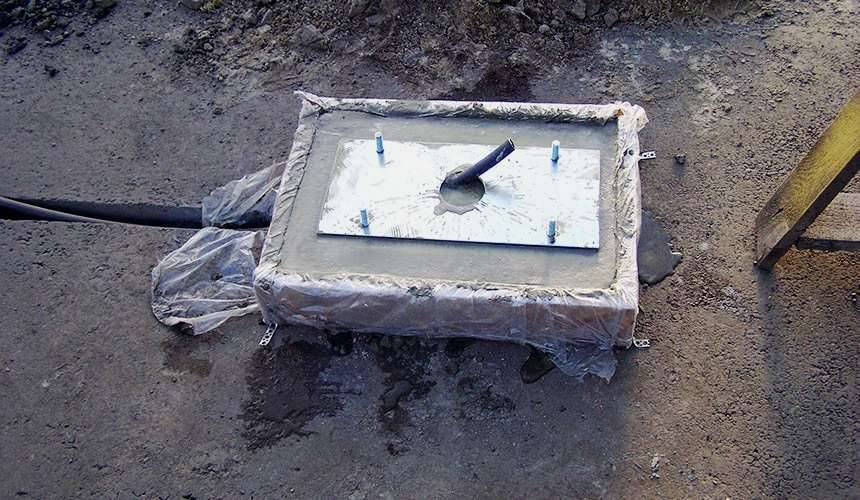

Установка монтажного основания и прокладка кабельного канала откатных ворот

В этих целях следует восстановить рабочее состояние устанавливаемого устройства. Сделать это достаточно просто — вам нужно лишь взять зубчатую  реку и монтировать ее на шестерню так, чтобы она находилась ровно посередине. При необходимости можно подвинуть привод в любую сторону.

Может возникнуть ситуация, в которой нужно будет приподнять электропривод. Для этого пригодятся остатки профильных труб (очень часто остаются излишки этого материала после установки ворот своими руками). Их нужно разместить по периметру устройства и также приварить. Размер этих самых труб (может быть 40 на 20, 50 на 50 или 60 на 30) лучше подбирать исходя из высоты, на которую нужно поднимать привод.

Когда вы убедитесь в том, что монтажное основание прочно приварено к швеллеру по всему периметру, к нему можно начать прикреплять привод. Делается это при помощи специальных шурупов (входят в набор для установки автоматики).

Самостоятельная сборка автоматики

Установка распашных ворот

Автоматика для откатных ворот своими руками преимущественно изготавливается из автомобильных стеклоподъемников. Деталь понадобится доработать для бесшумности хода. Минус устройства – ограничение тяглового усилия. В процессе сборки нужно учитывать:

  • Для привода на ворота подойдут стеклоподъемники с подвижным элементом в виде зубчатой рейки или работающие от колесика с зубцами.
  • Электрический привод ставится на площадке из металла, жестко закрепленной к столбику или забору.
  • Движение рейки осуществляется в сторону полотна, параллельно его плоскости.

Стеклоподъемники дорабатываются так:

  1. На рейку ставится удлиненная металлическая тяга, на колесо – коленный рычаг.
  2. Тяга с приводом или две части коленного рычага с полотном соединяются по принципу дверных доводчиков.
  3. Для предотвращения люфта и качества движения на участке соединения устанавливаются две сложенные металлические пластины. Расстояние между ними соответствует ширине.
  4. Проверяется вход в получившиеся отверстие. В него плавно попадает вторая шарнирная пластина.
  5. Скрепление элементов в виде пальца при помощи болта либо самоконтрящейся гайки.
  6. Подбор положения привода. Распашной тип ворот выставляется в открытом виде, а потом медленно закрывается.

Нюансы изготовления

При изготовлении ворот необходимо принимать во внимание самостоятельную систему автоматики Автоматические створки работают дистанционно, но от типа электропривода зависит качество функционирования конструкции. При самостоятельном изготовлении нужно принимать во внимание:

  • комплектацию готовой системы автоматики – фотоэлементы и блок управления для открытия створки за 15 сек;
  • перед проемом не должно быть преград – они станут причиной заклинивания;
  • для самодельного привода можно брать механизм спутниковой антенны с запиткой от напряжения 36 В;
  • оптимальный радиус действия пульта – минимум 50 м. Для пульта понадобится два брелока и реле тока;
  • тип декоративной обшивки, ее вес, интенсивность открытия определяют категорию привода.

Самостоятельная сборка автоматики

Установка распашных ворот Автоматика для откатных ворот своими руками преимущественно изготавливается из автомобильных стеклоподъемников. Деталь понадобится доработать для бесшумности хода. Минус устройства – ограничение тяглового усилия. В процессе сборки нужно учитывать:

  • Для привода на ворота подойдут стеклоподъемники с подвижным элементом в виде зубчатой рейки или работающие от колесика с зубцами.
  • Электрический привод ставится на площадке из металла, жестко закрепленной к столбику или забору.
  • Движение рейки осуществляется в сторону полотна, параллельно его плоскости.

Стеклоподъемники дорабатываются так:

  1. На рейку ставится удлиненная металлическая тяга, на колесо – коленный рычаг.
  2. Тяга с приводом или две части коленного рычага с полотном соединяются по принципу дверных доводчиков.
  3. Для предотвращения люфта и качества движения на участке соединения устанавливаются две сложенные металлические пластины. Расстояние между ними соответствует ширине.
  4. Проверяется вход в получившиеся отверстие. В него плавно попадает вторая шарнирная пластина.
  5. Скрепление элементов в виде пальца при помощи болта либо самоконтрящейся гайки.
  6. Подбор положения привода. Распашной тип ворот выставляется в открытом виде, а потом медленно закрывается.

Как устанавливается автоматика?

Сначала выбираем место для установления электропривода. Нам потребуется основание монтажа, идущее в наборе. Устанавливаем на него привод. Потом устанавливаем все это на швеллер между каретками. Затем настраиваем автоматику ворот в рабочее положение, чтобы определить место для установки привода. Следует положить на рейку с зубцами электропривод, проследить, вычислить, куда нужно направить привод, чтобы рейка с зубцами расположилась в середине шестеренки и закрепилась на трубе профиля на наружном каркасе.

Место рассчитано. Кладем на него все остальное оборудование для монтажа и привариваем по периметру. Иногда привод следует приподнять для установки на несколько см повыше. Для этого берем профильную трубу и привариваем к ней привод. Размер трубы берем необходимый (40х20, 50х50, 60х30 и т.д.). После установки швеллера на монтажную основу привариваем к нему электрический привод и закрепляем с помощью болтов.

Выбираем электропривод для распашных ворот

Разберем производителей, продукция которых, судя по отзывам, отличается качеством, надежностью, длительным сроком службы.

Doorhan

Отечественная компания-производитель. Начало деятельности ‒ 1994 год. Занимается выпуском, реализацией ворот, входных дверей, автоматики и других комплектующих к ним.

В продаже доступны ворота:

  • распашные;
  • откатные;
  • рулонные.

Компания выполняет индивидуальные заказы на изготовление ворот для промышленных объектов, где длина полотна достигает 20 м.

Весомое преимущество автоматических систем управления «Дорхан» ‒ бесперебойное функционирование даже в сильные морозы при температуре до ‒40 градусов, что не предусмотрено в автоматике импортных производителей.

Пользователи отмечают современный дизайн продукции, продуманность пультов дистанционного управления. Последние с помощью светового индикатора сообщают владельцу, закрыты ворота или нет.

Faac

Один из лидеров рынка по выпуску автоматических систем. Итальянский концерн FAAC Group существует больше 50 лет. Имеет 32 филиала и 80 официальных дилеров в разных странах.

Среди преимуществ его автоматики стоит выделить:

  1. Возможность подключения к резервному источнику питания (при отсутствии электричества).
  2. Ворота можно открыть вручную. Нужно просто снять блокировку.
  3. В наличии подземные приводы, которые не портят дизайн кованых, деревянных ворот. Кроме того, такой привод не занимает места с наружной части створок.

Nice

Появилась на рынке в 1990 году.

В перечень выпускаемой продукции входят:

  • автоматические системы управления входными дверями, воротами, роллетами;
  • шлагбаумы и комплектующие к ним;
  • маркизные системы;
  • сигнализации;
  • системы видеонаблюдения;
  • механизмы для контроля освещения.

Для самооткрывающийся распашных ворот выпускаются три типа привода (принцип их работы описан в разделе выше):

  • линейный;
  • рычажный;
  • подземный (скрытый).

Все приводы изготовлены из высококачественного материала и имеют продуманный дизайн.

Came

Начало деятельности немецкой компании ‒ 1972 год.

Специализация:

  1. Выпуск, обслуживание автоматических систем для ворот частных гаражей, ограждений, в промышленных целях.
  2. Разработка и реализация систем контроля доступа.
  3. Продажа различных моделей сигнализаций, видеонаблюдения.
  4. Выпуск систем типа умный дом.

Для распашных ворот приводы представлены следующими сериями:

  1. Рычажные. Получили названия Stylo, Ferni, Flex, Fast.
  2. Линейные. В продаже доступны Krono, Amico, Ati, Axo.
  3. Подземные (скрытые). Реализуются Myto, Frog, Frog-J, Super Frog.

Установка откатных ворот своими руками

Откатные ворота можно назвать самым популярным видом ворот на сегодняшний день. Раньше приобрести такую конструкцию мог не каждый из-за дороговизны как фурнитуры, так и других элементов таких ворот. Сегодня же их цена гораздо доступнее. Достоинства таких ворот – практичность и долговечность. Но так как это сложная техническая конструкция, установку ворот лучше предоставить профессионалам. Если вы уверены в своих силах, имеете некоторые строительные навыки и инструменты, то установка откатных ворот своими руками не будет сопряжена со многими трудностями. Более того, вы можете сэкономить на найме специалистов. Главное, что нужно, – учет технических требований, подбор комплектующих, соблюдение нормативных нагрузок и следование инструкции. Давайте подробно рассмотрим процесс монтажа.

Автоматика для откатных ворот своими руками

Для создания автоматических ворот своими руками начинать нужно с электрического привода. В нем важным элементом является электрический двигатель асинхронного типа. Если напряжение питающей сети трехфазное и позволяет использовать двигатель на 380 вольт, лучше остановиться на нем. Большим плюсом является возможность соединения по типу звезды, которая обеспечит простейший пуск двигателя и использует с максимальной эффективностью ресурсы электродвигателя.

В случае отсутствия питающей сети на 380 вольт, возможно использование электродвигателя на напряжение питания 220 вольт, с запуском через систему конденсаторов. Мощность электродвигателя берется в пределах от 1 до 2,5 кВт. Наиболее распространены в этом качестве крановые электродвигатели с частотой вращения 500-1000 об/мин.

Следующим важным моментом при изготовлении идет зубчатое колесо привода. Его вращение не должно превышать 100 об/мин, что регулируется применением одноступенчатого редуктора, который обеспечивает простоту и надежность преобразования крутящего момента с электродвигателя. Для состыковки электродвигателя с редуктором применяются специальные жесткие или полужесткие муфты.

Заменить редуктор поможет ременная передача. При этом для того чтобы правильно определить передаточное значение, размер большого шкива, установленного на приводное колесо, разделяется на размер меньшего, находящегося на валовой части мотора.

Далее устанавливаются выключатели концевого типа. Для их фиксации на поверхности рейки используют болты. Выделяют два варианта выключателей:

  1. Магнитные.
  2. Механические.

Первый вариант отличается большей эффективностью работы, так как данные выключатели работают даже при неблагоприятных погодных условиях. Магнит устанавливается на рейку с зубьями, проходя определенный участок на воротах через крюк, начинает срабатывать.

Подключать электрический привод необходимо согласно инструкции от производителя. Для дополнительных настроек используется дистанционный пульт управления. Кроме того, дополнительно устанавливаются фотоэлементы, которые улавливают световые сигналы. Фотоэлементы должны быть закреплены друг напротив друга. Они могут устанавливаться на ранее обустроенные столбы. Для того чтобы подключить провода, соорудите в трубе отверстие и проведите их от источника электроснабжения.

Установка исполнительного устройства


Электромеханический привод линейного типа для распашных ворот.

Начинать монтаж нужно с зубчатой рейки. На легких воротах выбор места для ее закрепления небогатый, поэтому положение привода подгоняется к рейке, а не наоборот. Рейки бывают стальные и полимерные. Полимерные прикручивают кровельными саморезами к профильной трубе над направляющей ворот.

Стальные снабжаются резьбовыми бобышками, которые нужно приваривать к основанию. Бобышки можно приваривать к той же профильной трубе над направляющей ворот или к самой направляющей. Стальную или полимерную рейки стоить прикручивать повыше. Это обеспечит большую свободу при выборе положения привода.

Привод комплектуется нижней монтажной рамкой с отверстием для входа проводки

Важно изначально выбрать правильное положение для рамки. Для этого ведущую шестерню вводят в зацепление с рейкой

При совмещении должен оставаться зазор в 2-3 мм. Нужно стремиться выдержать перпендикулярность оси ведущей шестерни к передней плоскости рейки. Чтобы выставить редуктор в нужном положении, придется сварить небольшой самодельный опорный столик из стального проката.

Найденное положение отмечается на основании, монтажная рамка снимается с устройства и приваривается к опоре

Важно не забыть продеть проводку в отверстие рамки до ее фиксации. С привода снимается верхний кожух и производится подключение питающего провода к плате управления

Маркировка и размещение клемм может отличаться у разных производителей. Схема подключения берется в инструкции. Провода фотоэлементов и сигнальной лампы подключаются в последнюю очередь, после настройки и проверки работоспособности основного функционала.

Подготовка ворот и мест крепления

Для любых ворот и дверей можно установить привод, осуществляющий автоматическое распахивание. Главное, предварительно спроектировать монтаж механики. Речь идет о прочной фиксации привода. Крепежный элемент – стальные листы с углублениями. Одна пластина фиксируется перпендикулярно створке, а вторая – в аналогичном положении только на заборе или столбе.

Оба листа устанавливают в одной плоскости и на одном уровне. При монтаже учитывают силовую тягу приводного механизма. Так, как она высокая, то лучшим способом крепления принято считать сварку. Если столб из камня или кирпича, то к нему пластину крепят анкерными метизами. Специалисты рекомендуют заранее прокладывать стальные элементы еще на этапе строительства в таких случаях – это надежнее.

Более простая схема установки относится к монтажу дверей, которые распахиваются внутрь. В воротном проеме прокладывают кабель. Для него предварительно укладывают пластиковую трубу размером 32 мм.

Основные параметры приводного устройства можно определить еще на начальной стадии монтажа. Для этого нужно измерить дистанцию между углублениями. Делают это при открытых и закрытых воротах. При открытых дверях узнают длину механизма в сложенном виде. Разность между полученными параметрами обозначает размер рабочего хода.

Ручные пружинные весы тоже помогают узнать силу открытия и закрытия дверей. Для этого нужно потянуть за фиксатор створки в сторону противоположной детали. Это рекомендуется делать для более точного подбора двигателя.

Разновидности электроприводов для ворот

Линейный электропривод для распашных ворот

Приводной механизм сооружения представляет собой металлическую «руку», которая по команде с пульта ДУ направляет створки в нужное положение. Для самостоятельной установки можно выбрать привод двух типов:

  • Линейный – узлы компактно расположены в одном корпусе. Решение подходит для въездных групп таунхаусов, частных домов, дач, коттеджей за городом.
  • Рычажный – электропривод устанавливается на гаражный въезд, массивен, прост в эксплуатации и надежен.
  • Гидравлический – применяется для территорий с большой пропускной способностью, работает по принципу нагнетания давления масла помпой.

Существенной разницы между видами электрических приводов нет, но для подбора понадобится учитывать общий вес полотна и его размеры, дистанцию от опоры сбоку до центра петли.
