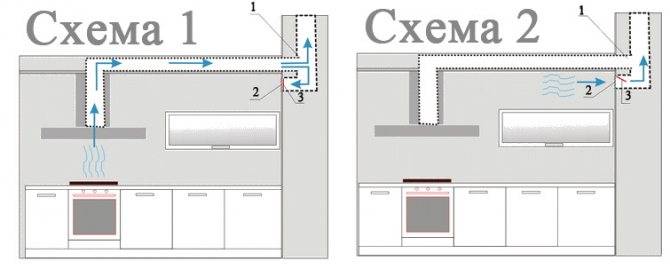

Совмещение естественной вентиляции и вытяжки на кухне в один канал

Как работают кухонные вытяжки без отвода

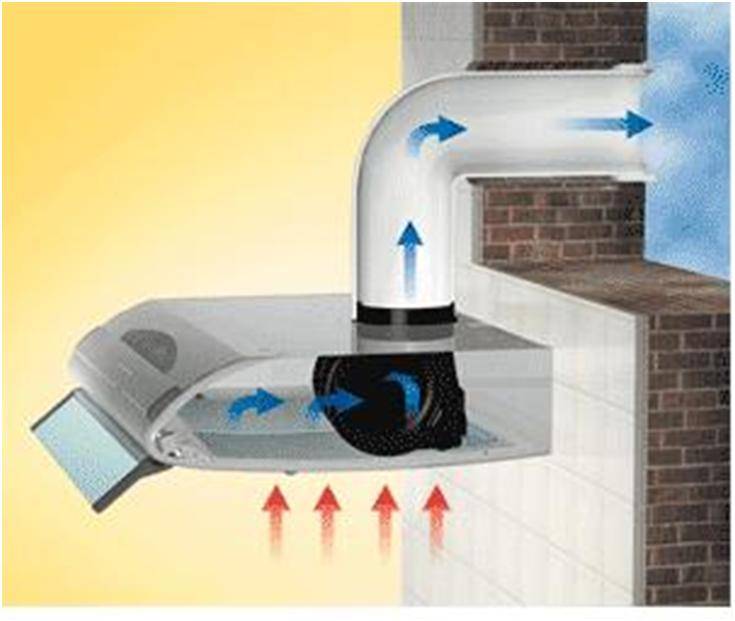

Классическая вытяжка собирает газы, поднимающиеся над варочной поверхностью, и направляет их по воздуховодам наружу. Свежий воздух также должен выводиться через отдельный приток свежего воздуха. В стандартной квартире это обеспечивается с помощью окон, вентиляционных клапанов, специальных форточек или отверстий в стенах.

Кухонная вытяжка без отвода не устраняет необходимость в приточном и вытяжном потоках воздуха, а работает дополнительно – в режиме рециркуляции. Такая вытяжка предназначена для сбора и очистки газов от кухонной плиты. Однако, в отличие от проточных устройств, рециркуляционные устройства возвращают очищенный воздух обратно в зону приготовления пищи.

Большинство фильтрующих агрегатов (среднего класса и класса люкс) имеют многоразовый металлический фильтр для очистки жировых загрязнений. Фильтры грубой очистки защищают механизм устройства и требуют периодической очистки. Фильтры тонкой очистки – это угольные фильтры, сменные, одноразовые фильтры. Средний срок службы угольного воздушного фильтра составляет около 3 месяцев.

Разнообразие кухонных вытяжек с рециркуляцией воздуха не уступает классическим проточным устройствам.

Также рекомендуем: телескопическая вентиляционная вытяжка для кухни

В зависимости от места и способа установки различают следующие типы вытяжек:

• остров.
• вертикальный;
• утопленник;
• Горизонтально навесной;
• ползунок;

Горизонтальные вытяжки без отводов монтируются в классическом варианте – открытое размещение над газовой или электрической плитой. Их большим преимуществом является небольшой размер, что позволяет размещать их поверх элементов кухонной мебели.

Вертикальные кухонные вытяжки с рециркуляцией воздуха можно назвать инновацией в этом сегменте бытовой техники. Они устанавливаются за варочной панелью или в столешницу. При необходимости их можно расположить вертикально, под небольшим углом, позади или сбоку от варочной зоны.

Телескопические вытяжки (выдвижные или убирающиеся) имеют уменьшенные размеры в нерабочем положении. Когда прибор включен, его рабочая поверхность увеличивается вдвое благодаря выдвижной панели.

Встраиваемые модели позволяют сохранить дизайн при размещении в кухонном шкафу. Сам шкаф можно полностью использовать по назначению, так как в нем нет проводов.

Островные модели рециркуляционных вытяжек поражают разнообразием форм и размеров. Они устанавливаются над плитой, крепятся к потолку. Отсутствие воздуховодов позволяет “замаскировать” вытяжку без вытяжки под элементы декора помещения.

Вытяжку, для работы которой не требуется подключение к центральному вентиляционному каналу, можно назвать универсальной. Его можно установить в любом помещении.

Основными преимуществами вытяжки без воздуховода являются

• Он не требует обслуживания, фильтры заменяются пользователем.
• Он компактен, поэтому его можно установить даже в самой маленькой кухне;
• Не требует сложной установки – главное условие – наличие розетки;
• сохраняет тепло зимой, так как не требует проветривания и не создает сквозняков;
• обеспечивает чистый воздух в домах с неэффективной вентиляцией (что характерно для старых зданий);

Из недостатков можно отметить только необходимость приобретения сменных фильтров для тщательной очистки. Если у вас нет возможности установить проточную вытяжку, отличным выбором станет рециркуляционное устройство.

Устройство вытяжки в подземном хранилище

Погреб и подвал имеют разное предназначение: первый сооружают под землёй специально для длительного хранения продуктов. Другой относится к помещениям технического назначения и является частью дома или гаража — там могут находиться коммуникации и кладовки под хозяйственный и спортивный инвентарь. У каждого из вариантов расположения овощехранилища есть особенности обустройства проветривания.

Отдельно стоящий погреб

Погреб может быть частью дома, гаража или устраиваться отдельной постройкой, полностью заглублённой в землю. При расположении внутри здания проветривание хранилища осуществляется с использованием общедомовой вентиляции. Устройство вытяжки в погребе, стоящем на расстоянии, выполняется в автономном варианте. Для монтажа схемы потребуются воздуховоды — они бывают прямоугольного сечения или круглого, изготавливаются из разных материалов:

• дерева;
• асбоцемента;
• пластмассы;
• металла.

Правильная вытяжка в погребе состоит из двух вертикальных каналов: для удаления воздуха и его притока, — расположенных в диаметрально противоположных углах камеры. Такое размещение обеспечивает лучшее протягивание газов по всему объёму погреба. Нижний торец вытяжной трубы устанавливают в 20 см от потолка, а другой выводится как можно дальше над земной поверхностью. Чем выше оголовок, тем естественная тяга будет лучше.

Высокая труба при отсутствии других строений вблизи погреба вызывает сложности её закрепления. Фиксирование осуществляется тросами, или вытяжной канал заключают в деревянный короб с бетонным обрамлением на приземном участке. Пространство между трубой и внешним каркасом заполняют утеплителем.

Нижний конец приточного воздуховода от пола располагают на расстоянии 20―50 см, а верхний поднимают на 0,5 м и более над постройкой.

Продуктовый склад под полом гаража

Помещение для стоянки автомобиля относится к пожароопасным объектам. Кроме того, в нижней части строения могут скапливаться угарные выхлопные газы, поэтому вытяжка в подвале гаража требует правильного исполнения во избежание несчастных случаев. Существуют нормативы, применение которых поможет избежать неприятностей:

Рекомендуем ознакомиться: Как избежать ошибок в организации вентиляции кровли

1. Схема проветривания принимается естественной по причине того, что использование электровентилятора для воздухообмена повышает риск создания пожароопасной ситуации. Для воспламенения паров бензина достаточно даже небольшой искры.
2. Приточный канал должен обеспечивать поступление только наружного свежего воздуха, а не из помещения, где стоит автомобиль.
3. Вытяжная труба прокладывается по внутренней стене гаража и выводится выше конька крыши на 0,8 м. Это позволяет утеплять только наружный участок канала. Для улучшения тяги на оголовок устанавливают дефлектор — специально созданное для этого устройство.

Вытяжная вентиляция подвала дома

Когда над погребом располагается жилое помещение, важно знать, как правильно сделать вытяжку в подвале, чтобы запахи из него не нарушали комфортный микроклимат дома. Проветривание подполья осуществляется обязательно через 2 отдельные трубы — отводящую газы и обеспечивающую приток наружного воздуха

В отношении обустройства проветривания подвала дома действуют следующие правила:

1. Трубопровод подачи свежей струи прокладывается сквозь стенку фундамента горизонтальным участком непосредственно в подвал выше уровня почвы. Посредством отвода 90º его направление меняется вертикально вниз. Торец трубы не достаёт до пола погреба 20―50 см. Диаметр воздуховода на всём протяжении не меняется, а количество изгибов должно быть минимальным.
2. Вход в приточный канал закрывают решёткой и сеткой от птиц, грызунов и мошек. Такую защиту используют и в предыдущих вариантах погреба. Зимой прилегающее к отверстию пространство периодически очищают от снега.
3. Вытяжной газоход частного дома прокладывают по трассе дымового канала внутри стены или по ней в помещении.
4. Расположение погреба удобно устраивать под кухней — вытяжная труба может быть объединённой.

Существующие недостатки

Приточная вентиляция на кухне в частном доме обойдется хозяину довольно дорого, механизм которым снабжена каждая модель очень сложный, именно поэтому цена недемократичная. Фильтры также не вечные хотя прослужат достаточно долго, но придет время замены и это потянет за собой дополнительные растраты.

Большие размеры помещения потребуют установки крупного аппарата, использование маленьких аналогов приспособления, по отзывам потребителей, показало себя с худшей стороны, агрегаты менее качественные.

Зимой в условиях сильных морозов корпус покрывается наледью, что отражается на корректности работы и подаче потока воздуха.

Встраиваемая вытяжка. Разновидности, особенности и показания к применению

Особенность встраиваемой вытяжки заключается в конструктивных особенностях. Устройство частично или целиком «прячется» в специальный шкаф, что обеспечивает эстетичный внешний вид. Отсюда и происходит название этого устройства. Но следует учесть, что вытяжка – это в первую очередь не декор на кухне, а техника, которая должна качественно выполнять свою работу.

Устройства отличаются между собой по нескольким критериям:

Монтаж:

1. Самый распространенный способ монтажа, когда устройство крепится в специальном, пустотелом кухонном шкафу. В нижней части шкафа вырезаются необходимые отверстия, а в самом шкафу можно «спрятать» воздуховод.
2. Вертикальные встраиваемые вытяжки монтируются в столешницу и необходимы тогда, когда их необходимо размещать на небольшом расстоянии от плиты. Например, когда варочная поверхность сама встроена в гарнитур. Такой способ на практике применяется реже.

Принцип работы:

1. Отводной тип. Отличается наличием воздуховода, через который втягиваемый воздух выбрасывается в основной вентиляционный канал. Такой тип техники целесообразен, если основной вент. канал в доме находится в хорошем состоянии.
2. Рециркуляционная система подразумевает не отвод, а очистку всасываемого воздуха. Поэтому, вытяжки такого типа дополнительно оснащены угольными фильтрами. Принцип работы заключается в том, что воздух засасывается внутрь, очищается жировым фильтром, затем проходит очистку угольным фильтром и выбрасывается обратно. Этот тип устройства будет оптимален при плохой вытяжной центральной системе дома.
3. Отводной-рециркуляционный тип. Универсальное устройство, в котором совмещены оба способа очистки воздуха. В любой момент можно изменить работу вытяжки, ссылаясь на необходимые функции в данный момент.

Производительность. От этого параметра зависит будет ли справляться техника с работой или нет. Параметр варьируется от 150 м3/ч до 1000 м3/ч. Выбор параметра производительности напрямую зависит от площади помещения. Так, для небольших кухонь, производители советуют устанавливать аппараты с параметром 200-300 м3/ч. Но практика показывает, что к выбору необходимо подходить с «запасом». Таблицы и примеры расчета рекомендуемой производительности для вашей площади вы можете найти в интернете.

Управление:

1. Механическое или кнопочное управление самый распространенный и бюджетный вариант. Простой и привычный способ управления устанавливается на большем количестве вытяжек, но имеет некоторые минусы. Например, со временем повышается опасность загрязнения и выхода из строя кнопок.
2. Слайдерное или ползунковое управление нередко сочетается с механическим вариантом. Устанавливается на модели, позволяющие регулировать мощность или скорость работы.
3. Сенсорное управление – современное решение, которое обладает не только функциональностью, но и эстетичностью. Отпадает возможность загрязнения элементов управления.

Назначение кухонной вентиляции

В процессе приготовления пищи в воздух выделяется целый букет опасных химических веществ.

Среди них присутствуют:

Монооксид углерода (СО), более известный как угарный газ. Крайне ядовитое вещество, даже в небольшой концентрации приводящее к тяжелым отравлениям всего организма. А при концентрации СО в крови человека, достигающей 5 мл на литр, наступает практически мгновенная смерть. Главная опасность угарного газа состоит в том, что он не имеет ни цвета, ни запаха. Поэтому обнаружить его опасную концентрацию можно лишь по резко ухудшившемуся самочувствию – сильной головной боли, сопровождаемой рвотой. Выделяется СО при любом горении, в том числе и при жарке продуктов на огне кухонной плиты.

• Природный газ (пропан, бутан, метан) – еще один опаснейший химический компонент, присутствующий на кухне. Обычно он используется в качестве энергоносителя для газовых варочных плит. Но в большой концентрации он способен вызывать не только отравление человека, но и стать причиной возгорания и взрыва. Ежегодно в мире сотни человек становятся жертвами утечки газа, чего можно было легко избежать при эффективно действующей вентиляционной системе.
• Канцерогены – летучие вещества, выделяющиеся в воздух при обжарке продуктов, сгорании жиров на сковороде. Это тот самый чад, что стоит на кухне при готовке пищи, а затем оседает на стенах и потолках помещения жирным налётом. Канцерогенные вещества, хотя не могут привести к немедленной смерти человека, как СО или пропан, но способны накапливаться в человеческом организме. Попадая в печень, почки, легкие, эти вещества в итоге становятся причиной возникновения тяжелейших патологий, в том числе онкологических заболеваний.
• Водяной пар – выделяется при варке супов, кипячении чайника. Сам по себе он абсолютно безвреден для человека. Но в больших концентрациях он конденсируется на стенах и потолках внутренних помещений, вызывая появления грибка и плесени. Грибок существенно сокращает срок службы отделочных материалов, а также может поражать и несущие элементы конструкции здания. Микроскопические споры, выделяемые плесенью в воздух, вызывают тяжелые аллергические заболевания – дерматиты, астму, хронический бронхит.

Следовательно, необходимо обязательно оборудовать каждую кухню вентсистемой, в полном соответствии с требованиями и стандартами СНиП и ГОСТ. Это позволит не только соблюсти гигиену на кухне, но и сохранить здоровье, а то и жизнь, обитателей квартиры.

Сравнение лучших моделей вытяжек с рециркуляцией

Лучшие модели кухонных вытяжек без подключения к вентиляции были оценены по ключевым параметрам:

Jet Air Anny SL 50 по оценке пользователей и экспертов получил высокие оценки. Звук, издаваемый этой моделью, является одним из самых низких среди всех вытяжек данного типа (менее 40 дБ). Во время работы вентиляторы и двигатель практически не слышны. Угольный фильтр работает эффективно и не требует замены чаще, чем раз в полгода. Эта модель легко монтируется на стену. Металлический корпус доступен в нескольких цветах: белом, сером или черном. Такой дизайн позволяет Jet Air Anna SL 50 соответствовать современному и даже классическому стилю кухни. Механические регуляторы скорости вытяжки и освещения надежны и долговечны. Это хорошее соотношение цены и качества для кухонь площадью до 20 квадратных метров.

Maunfeld Crosby Push 50 – основным преимуществом этой модели перед Jet Air Anna SL 50 и другими является высокая производительность (выход более 700 кубических метров воздуха в час). Доступность – еще один ключевой фактор при выборе. Невентилируемый Maunfeld Crosby Push 50 можно приобрести всего за 120 долларов

Обратите внимание на современный дизайн, который в сочетании с выгодными мощностными характеристиками и низкой ценой делают эту вытяжку актуальной

Bosch DWP64CC60Z – вытяжка немецкого производства, очень похожая на Jet Air Anna SL 50. Соотношение доступной цены и качественных показателей мощности нравится многим ценителям разумной экономии. Здесь нет сенсорных кнопок или других инноваций. В отличие от Maunfeld Crosby Push 50, для изготовления корпуса используется только нержавеющая сталь. Немецкое производство гарантирует качество и долгий срок службы.

Hotpoint-Ariston HKT 4 X – это пользовательский вариант, относящийся к категории островных приборов. Возможность не подключать такие приборы к вентиляционному каналу повышает удобство и практичность его эксплуатации. Конический корпус из нержавеющей стали – нетрадиционное, но современное решение. Он считается лучшим вариантом в категории устройств для островной вентиляции на кухне.

Модель	Рейтинг	Цена	Преимущество
Hotpoint-Ariston HKT 4 X	5	200 USD	Внешний вид
Bosch DWP64CC60Z	5	150 ДОЛЛАРОВ США	Надежность
Маунфельд Кросби 50	5	USD 120	Внешний вид, сила
Jet Air Anny SL 50	5	До 200 долларов США	Мощность, низкий уровень шума
Hotpoint-Ariston HB 60 EIX	2	300 ДОЛЛАРОВ США	Нет в наличии
Hotpoint-Ariston AH 60 CM X	3	100 ДОЛЛАРОВ США	Нет в наличии
Jet Air Ariel A/60	4	200-220 ДОЛЛАРОВ США	Внешний вид, сила
Maunfeld Irwell G 50	4	150 USD	Внешний вид
Maunfeld Tower G Satin 60 Stripes	4	120 США	Мощность, низкая цена
Bosch DWA06E661	4	300 США	Надежность, мощность
Bosch DFL064W51	3	120 долларов США	Надежность
Jet Air Molly P 60 INX	3	200-220 ДОЛЛАРОВ США	Внешний вид

Какую канальную вытяжку вы выберете?

• Jet Air Molly P 60 INX
• Bosch DWP64CC60Z
• Hotpoint-Ariston AH 60 CM X
• Hotpoint-Ariston HKT 4 X
• Bosch DWA06E661
• Jet Air Anny SL 50
• Maunfeld Tower G Satin 60 Stripes
• Maunfeld Irwell G 50
• Hotpoint-Ariston HB 60 EIX
• Jet Air Ariel A/60
• Маунфельд Кросби 50

Этапы правильного переноса вентиляции

Поскольку перенос вентиляции – процедура ответственная, то законодательно регламентированы все ее важные моменты. Причем государство дало региональным властям возможность издавать регламентирующие документы самостоятельно. И наиболее известным из них считается упомянутое выше Постановление 508-ПП.

Там сказано, что запрещено:

• изменять конструкцию системы вентиляции;
• уменьшать сечение любых вентканалов.

Кроме того, в этом подзаконном акте указано, что любые действия с элементами системы вентиляции являются перепланировкой. Поэтому для ее выполнения необходимо пройти согласование, то есть получить разрешение на выполнение работ. Для чего следует обратиться в жилищную инспекцию по месту своего проживания.

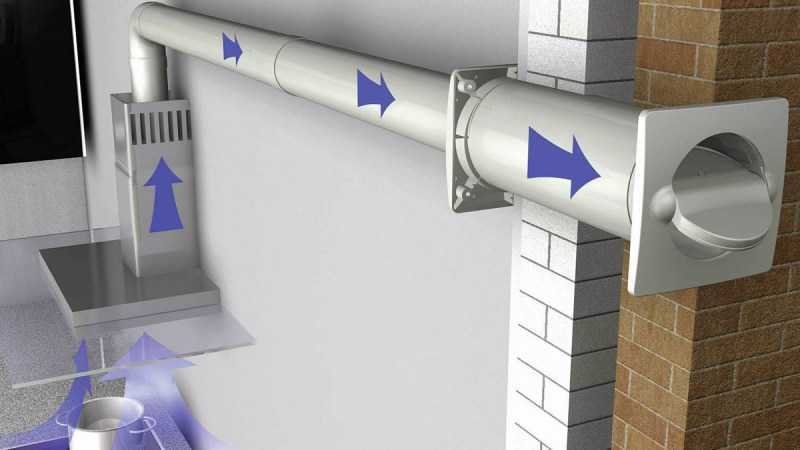

На фото изображен воздуховод для вытяжки с обратным клапаном, который установили в канал системы вентиляции, предназначенный для естественного воздухообмена. И это может привести к негативным последствиям. К примеру, у соседей на кухне вполне может появиться запах вашей жаренной рыбы. И это будет считаться снижением уровня жизни, поэтому дальше последует обращение в жилинспекцию. Кстати, следует помнить о том, что создание метрового горизонтального участка вентиляции приведет к существенному снижению тяги в системе

Этап #1 — согласование перепланировки

Для того, чтобы получить разрешение на проведение работ, владельцу квартиры, других помещений следует получить техническое заключение, которое подтвердит, что все работы являются безопасными.

А также указанный документ будет свидетельствовать о том, что технические характеристики и производительность системы вентиляции не станут хуже.

Следует знать и о том, что техническое заключение может быть выдано:

• организацией, которая выполняла проектирование системы вентиляции, если при перепланировке будут затронуты несущие конструкции здания, к примеру, это актуально для домов серии И209А, II-18;
• любой организацией, которая занимается проектированием, если при перепланировке вентсистемы не будут затронуты несущие элементы конструкции здания.

Далее следует подать заявление на перепланировку системы вентиляции в ближайший орган жилищной инспекции.

Любая перепланировка должна согласовываться в жилищной инспекции, которая является государственным органом с большими полномочиями

К указанному документу необходимо приложить:

• техническое заключение;
• проект перепланировки (в 2-х экземплярах).
• технический паспорт из БТИ.

Кроме того, необходимо будет удостоверить свою личность, для чего при себе нужно иметь паспорт. А также следует подтвердить, что заявитель является собственником помещения, где планируется проведение работ.

Ответственные лица жилищной инспекции вправе принять ряд решений:

• разрешить выполнение перепланировки;
• запретить перепланировку;
• отказать в приеме заявления – так случается, если планируется производить явно запрещенные работы или неправильно оформлены документы.

В случае отказа представители жилинспекции обязаны указать причину, а также способы устранения недостатков (если это возможно).

Этап #2 — получение разрешения у соседей

Любая вентиляционная система является общедомовым имуществом. То есть, она не принадлежит собственнику какой-то квартиры в доме. Об этом сказано в ст. 36 Жилищного кодекса.

В результате, даже когда разрешение на перепланировку будет получено, все равно понадобится обратиться к каждому соседу и получить его согласие или несогласие на проведение работ. Всего же инициативу должны одобрить не менее 73% жильцов.

Перед выполнением перепланировки следует ознакомиться с нормами, изложены в ряде отечественных законодательных актов. Среди которых и Жилищный кодекс

Причем переносить вентиляционную решетку на кухне возможно только после того, как разрешения будут оформлены письменно.

На что обратить внимание при выборе

Для того чтобы правильно выбрать вытяжку, необходимо потратить некоторое время на ознакомление с основными параметрами этого устройства:

1. устройство не должно быть меньше, чем плита. Еще лучше, если его размеры будут немного превышать размеры варочной поверхности.

2 Чем выше значение, тем больший объем воздуха вытяжка может очистить за 1 час. Это нормально, если воздух на кухне обменивается 12 раз. Чтобы определить необходимую мощность вытяжки, нужно знать размеры вашей кухни. Общая площадь умножается на высоту потолков, а затем умножается на 12. Например, если площадь помещения составляет 9 квадратов, а высота кухни – 3 метра, вы получите необходимую производительность: 9 x 3 x 12 = 324 кубических метра в час. Это минимальная мощность вытяжки, подходящей для установки в данном помещении, которую рекомендуется увеличить на 30 процентов.

Дизайн

Рассмотрим типы вытяжек для кухонь без вентиляционных каналов. Вытяжки выпускаются в пяти вариантах формы:

1. Купол (классический громоздкий вид).
2. Диагональные (по внешнему виду похожи на ЖК-телевизор, занимают мало места).
3. Остров (без задней стенки, наклонный, может быть круглым).
4. Т-образные (еще один тип навесных блоков, но с плоской нижней поверхностью, на которой может разместиться панель управления).
5. Встраиваемый (при установке в кухонную мебель видна только нижняя поверхность устройства).

Купольная вытяжка в интерьере кухни

Учитывать мелкие детали

У продавца-консультанта необходимо сразу разузнать все дополнительные возможности оборудования, чтобы пользоваться функциями в полной мере и обеспечить максимальную защиту всех комнат от гари и пара.

Некоторые модели имеют встроенные таймеры, которые можно без труда запрограммировать на определенное время. Прежде чем остановиться на одном из вариантов специалисты, советуют досконально изучить возможности и потребности жилища, а уже от этого отталкиваться во время покупки.

Поспешные действия могут привести к нерациональным растратам, которые не приведут к положительному результату. В определенных случаях лучше доверить просчет мощности аппаратуры профессионалам, сделав предварительные замеры помещения лично или с помощью друзей.

Разновидности вытяжек

Кухонная вытяжка для удаления через вентиляцию загрязненных паров во время приготовления пищи

Кухонные вытяжки предназначены для удаления загрязненного воздуха, который образуется в процессе приготовления пищи на плите. Это может осуществляться различными способами в зависимости от планировки помещения и его дизайна.

Существуют такие виды очистительного оборудования:

• Прямоточный. В данном случае к выходному отверстия прибора подсоединяется воздуховод, который выводится в систему вентиляции дома. Если такой возможности нет, делается вывод на улицу. При этом срез канала защищается противомоскитной сеткой и колпаком от попадания влаги. Этот вариант наиболее эффективен, так как побочные продукты удаляются полностью, но и здесь есть свои тонкости. Труба может не вписаться в интерьер помещения, из-за чего придется тратить силы и средства для ее декорирования. Слишком длинный воздуховод стоит дорого, а повороты на нем снижают тягу в магистрали.
• Рециркуляционный. В данном случае воздух проходит сквозь систему очистки, после чего возвращается обратно в комнату. Плюс такого решения в том, что нет необходимости монтажа громоздкого воздуховода и сверления стен. После установки и подключения изделие сразу готово к работе, кухня будет выглядеть аккуратнее. Недостатки у такой конструкции тоже имеются. Жиры, влага и запахи поглощаются не полностью, так как проходят через фильтры слишком быстро. Кроме этого, горячий воздух снова попадает в пространство кухни, что не способствует комфорту работы хозяйки. Требует внимания и состояние фильтров. У них есть свой ресурс, изделия требуют регулярной замены.

Выбирать вытяжку для кухни с газовой плитой нужно с учетом множества критериев, применяя их к конкретной ситуации.

Разновидности вентиляционных систем для частного дома

Герметичность строения, при всех достоинствах – сохранении тепла, отсутствии вредных веществ снаружи, поддержка микроклимата – имеет недостатки. В первую очередь это измененный газовый состав воздуха: недостаток кислорода, избыток углекислого газа, неприятные запахи кухни и санузла. Кроме того, сохранение микроклимата способствует развитию повышенной влажности и, как следствие, риск появления грибка, плесени. Таким образом, естественная или принудительная вентиляция – обязательное условие комфортного проживания в частном доме.

Естественная вентиляция

Как уже говорилось, естественная вентиляция – через щели и микропоры в строительных конструкциях, окна и двери, вентиляционные отдушины и трубы – может быть недостаточной. Схема движения воздуха в доме показана на иллюстрации, причем расположение вытяжных труб сверху (на крыше) обусловлено природным движением теплого воздуха вверх.

Однако данная схема осуществима только при условии поступления холодного (относительно) воздуха через окна и двери, вентиляционные отдушины (рисунок справа), а также микроотверстия в стенах. Следует отметить, что при разработке проекта частного дома устройство вентиляции (схема) обязательно включает вытяжные каналы и трубы, должны присутствовать вентиляционные щели в дверях (под дверным полотном), сами каналы вывода использованного воздуха наружу должны проходить правильно – снизу вверх. Если в доме присутствуют такие отопительные приборы, как камины или печи с открытым огнем, для них вывод воздуха и дыма устраиваются отдельно. То же касается газового или твердотопливного котла.

Принудительная вентиляция

Для более эффективного воздухообмена в помещениях устраивается приточно-вытяжная вентиляция принудительного типа. От естественной она отличается использованием механических устройств (вентиляторов), направляющих движение воздуха в нужную сторону. Обычно такие системы монтируются в помещениях с повышенной влажностью и обилием запахов (санузел, кухня, подвал, мастерские, гараж) и имеют отдельные вентиляционные каналы.

Ниже приведены схемы устройства вентиляции с верхним и нижним расположением базового блока.

При этом система может быть приточно-вытяжной или только вытяжной. В первом случае и забор воздуха из внешней среды, и его удаление из дома осуществляется с принуждением, во втором – принудительно воздух только удаляется, его поступление идет по естественным каналам.

Проектирование систем вентиляции обязательно включает блок (блоки) ППВВ (приточно-принудительной и вытяжной вентиляции), дополняемых рекуператорами, фильтрами и другими устройствами для подготовки поставляемого в дом воздуха. Под рекуператором понимается камера, в которой теплый удаляемый из дома газ отдает свою энергию холодному уличному (смешивание газовых сред не происходит), в зимнее время использование рекуператора позволяет сэкономить до 25% энергии на отопление жилья. Фильтры первичной и тонкой очистки удаляют из воздуха различные пылевые и растительные взвеси, помогают избежать аллергических реакций и вдыхания загрязненного воздуха. Также газовая среда может увлажняться, подогреваться или остуживаться до получения оптимального температурно-влажностного режима в помещениях. На схеме ниже показан принцип работы блока ППВВ.

В данной схеме байпас – это обходной (мимо рекуператора) путь движение холодного воздуха в зимнее время. Он используется для разделения потока с тем, чтобы конденсат в рекуператоре не замерзал из-за чрезмерно низкой температуры снаружи.

Калорифер – устройство для нагрева воздушных масс, поставляемых в помещения.

Проектируемые последние годы системы принудительной вентиляции часто имеют грунтовый теплообменник. При этом труба, по которой воздух попадает в дом, прокладывается в грунте на глубине 1,5…2 м (ниже уровня промерзания почв), воздухоприемник же расположен выше уровня земли. Благодаря такому решению в холодное время года воздух подогревается теплом земли, в летнее – остывает в процессе доставки в жилье, что обеспечивает дополнительную экономию энергии (также до 25%).

Смешанная система

В крупных домах (два и более этажей), постройках по технологии «изодом» или «термодом» часто применяют смешанный тип вентиляционных систем – частично помещения обслуживаются естественным путем, частично – с использованием техники.

Где лучше установить вентиляцию

Инструкция, которая бы с точностью оговаривала место установки вентиляции, практически не существует. Имеются некоторые рекомендации, но в каждом конкретном случае, хозяин решает сам. В частном доме идеальным местом для расположения вентиляции является чердак. В помещениях, которые постоянно подвергаются воздействию влаги, можно установить вытяжку.

Если вы решили установить дополнительную вентиляцию в спальных комнатах для предотвращения появления сырости, то не стоит этого делать близко к кроватям. Это может привести к появлению сквозняков и неравномерному прогреванию воздуха.

Процесс соединения вытяжки с системой вентиляции

Гофрированный трубопровод от места расположения вентиляционного отверстия до подсоединения к патрубку вытяжки прокладывается максимально скрыто. Используйте выступы кухонной мебели, подвесные и натяжные потолки, чтобы замаскировать гофру. Пластиковые воздухопроводы можно класть открыто, поскольку они выглядят эстетичнее.

При выборе гофрированных либо пластмассовых каналов важно выдержать главное условие: размер труб для подключения к вентканалу должен быть больше или равен диаметру патрубка вытяжки. Как правильно соединить бытовой аппарат с отверстием вентиляции на кухне:

1. Наметьте трассу прокладки воздуховода и определите длину каждого прямого участка. Предусмотрите монтаж горизонтальной части сверху кухонных шкафов. В случае с гофрой определяется общая протяжённость трубы.
2. Наденьте вентиляционный воздуховод на патрубок вытяжки (гофра крепится хомутом), продев сквозь ранее сделанные отверстия.
3. Подогнав длину участков ПВХ труб, соедините их между собой с помощью фасонных деталей — ниппелей, муфт и отводов.
4. Установите в проём вытяжной шахты пластиковую решётку, снабжённую присоединительным патрубком. Подключите к нему воздушный канал и убедитесь, что ваша система собрана надёжно и красиво.
5. Произведите окончательную сборку — разъедините стыки ПВХ каналов с вытяжкой и вентиляцией, промажьте герметиком и вновь соберите.

Горизонтальные участки воздухопроводов, идущие открыто по стене, закрепите пластмассовыми хомутами с интервалом 0,7–1 м, иначе конструкция провиснет. Обратный клапан при подключении вытяжки к сквозному отверстию в стене частного дома монтируется с наружной стороны.

Если воздушные коммуникации портят дизайн кухни, зашейте трубопроводы декоративным коробом. Как правило, для этой цели применяются пластиковые панели, подходящие к расцветкам кухонной мебели или обоев.

Заключение

Бесканальные вытяжки для кухни достойны внимания – они экономичны, просты и надёжны. Если Вы всё же сомневаетесь в эффективности устройства, его можно установить, как «пробный» вариант. Поскольку современные приборы в подавляющем большинстве могут работать в двух режимах, никогда не будет поздно прорубить отверстие на улицу и подключить к нему вытяжку.

В плохо вентилируемом помещении атмосфера со временем становится непригодной для жизни. Приточно вытяжная вентиляция для квартиры успешно решает данную проблему..

Источники

• https://TopVentilyaciya.ru/ventilyaciya/retsirkulyatsionnaya-vytyazhka.html
• https://AeroClima.ru/ventilyaciya/kak-vybrat-vytyazhku-dlya-kuhni-bez-vozduhovoda/
• https://dekoriko.ru/kuhnya/vytyazhka/bez-vozduhovoda/
• https://diz-kitchen.ru/%F0%9F%8E%9Bbytovaya-texnika/vytyazhka-dlya-kuxni-bez-vozduxovoda.html
• https://ilkitchen.ru/texnika/vytyazhki/svezhaya-kuxnya-kak-vybrat-bez-vozduxovoda.html
• https://vozduhstroy.ru/vytyazhka/dlya-kuhni-bez-vozduhovoda.html
• http://home-gid.com/tehnika/vytyazhka-dlya-kuhni-bez-vozduhovoda-kak-vybrat.html
• https://TopVentilyaciya.ru/ventilyaciya/vytyazhek-dlya-kuhni-bez-otvoda.html
• https://microklimat.pro/sistemy-ventilyacii/vytyazhka-na-kuxnyu-bez-vozduxovoda.html

Заключение

Монтаж воздуховода для вытяжки не является сверхсложной задачей, он не требует наличия специального инструмента, профессиональных навыков и вполне по силам каждому домовладельцу. Для этого необходимо соблюсти всего лишь несколько простых условий.

Источники

• https://AeroClima.ru/ventilyaciya/vybor-vozduhovoda-dlya-vytyazhki/
• https://psk-remont.ru/2017/07/20/plastikovye-vozduhovody-dlja-ventilja/
• https://ventilaciya.info/vytyazhki/vytyazhka-dlya-kuhni-s-vozduhovodom.html
• https://TopVentilyaciya.ru/ventilyaciya/vidy-vozduhovodov-dlya-vytyazhki.html
• https://sovet-ingenera.com/vent/montazh/vytyazhka-dlya-kuxni-s-vozduxovodom.html
• https://kuhnier.ru/tehnika/vstraivaemaya/vytyazhka-dlya-kuhni-s-vozduxovodom.html
• https://vseotrube.ru/ventilyatsiya-i-dymohod/vytyazhka-na-kuhne
