Как правильно сделать основание для печки

Основные правила закладки фундамента

Какой бы вариант фундамента под печь вы ни выбрали, и какой бы размер не решили реализовать, существует ряд основных правил, игнорировать которые не стоит:

Фундамент под печь необходимо делать самостоятельным, никак не связанным с основанием всего дома. Почему? Дело в том, что в процессе эксплуатации, дом может дать небольшую усадку. Опускаясь, он не должен потянуть за собой печь, так как это может привести к ее деформации, ухудшению тяги и нарушению технических свойств.

Фундамент под печь отделен от общего

В некоторых случаях можно частично объединить два основания, соединив их одной стеной.

  • Если оба фундамента (для дома и для печи) располагаются близко друг от друга, нужно выполнить между ними песчаную засыпку толщиной в 50 мм.
  • Если фундамент под общий дом ленточный, то основание под печь ни в коем случае не должно стенками соприкасаться с этим фундаментом.
  • Выбирая место под печь и, соответственно, фундамент, следует не только полагаться на пожелания, но и на такие факторы, как: расположение дверей, окон и балок кровли. Следует учитывать расположение дымохода, чтобы труба при возведении печи не попала в перекрытия и балки.
  • Рассчитывая размер и глубину фундамента, обязательно учитывайте тяжесть перекрытий и вес печи вместе с дымоходом.

На размеры фундамента влияют не только габариты печи, но и плотность грунта, на котором он возводится. Основную нагрузку в печи обычно создает дымовая труба, поэтому проектируя печь, необходимо отнести ее ближе к центру основания. Это поможет избежать асимметричной нагрузки и преждевременной неправильной усадки печи.

Иногда, при проектировке очень большой и массивной печи с каменным дымоходом, печники выполняют отдельное основание под трубу.

Также выбор фундамента зависит от материала печи. Для металлической конструкции и каменной он будет разным по глубине, весь масса кирпичной печи составляет не менее 400-500 кг, в то время как металлическая печь весит примерно 150 кг.

Как посчитать вес каменной печи

В принципе, для небольшой металлической печи можно отдельно и не обустраивать фундамент, особенно если она возводится в доме, который стоит на плиточном монолитном основании.

Плотность грунта и степень его промерзания играют не последнюю роль в определении размеров фундамента. Климат в России сопровождается достаточно суровыми зимами практически на всей ее территории. Поэтому фундамент под печь должен закладываться на всю глубину промерзания грунта.

Большое значение имеет также тип почвы.

Виды грунта

Она бывает трех типов:

  • глина;
  • супесь;
  • суглинок.

В местах, где преобладает большое количество рек, водоемов, озер встречаются, как правило, осадочные виды грунта. Здесь строительство фундамент под печь и дом лучше доверить профессионалам, так должны быть проведены расчеты точки прохождения вод.

В Центральной России очень распространен тип почвы суглинок, который представляет собой смесь из песка и глины. В нем преобладает именно глина, поэтому такая почва менее пластична.

Суглинок

Возведение фундамента на таком грунте обычно связано с хлопотами и дополнительными проблемами, так как в сухом состоянии суглинок рассыпчатый, при наступлении морозов начинает «пучиниться», а при большом количестве осадком становится вязким.

Глинистая почва

Поэтому в этом случае, глубину закладки фундамента под печь необходимо делать выше точки промерзания.

А вот в лесных районах, напротив, необходимо закладывать фундамент под печь ниже точки промерзания грунта и обустраивать основание нужно на песчаной подушке, толщиной в 60-90 см.

Одним из самых надежный типов грунта для возведения фундамента, является гравистый и скалистый, но, к сожалению, иногда приходится возводить дом и печь на неустойчивом. Грамотное возведение надежного фундамента поможет нивелировать этот факт.

Расположение печи в деревянном доме

Конкретное место для установки металлической печи в деревянном доме выбирают с учетом особенностей ее работы

При этом важно предусмотреть возможность монтажа дымохода и доступ к печи для дальнейшего обслуживания. Не стоит забывать и о противопожарных отступах – горячая поверхность должна находиться в некотором отдалении от легковоспламеняющихся материалов.

Исходя из того, какую печь установить в деревянном доме, работы проводят таким образом:

Железная печь, которая обогревает воздух (русская «буржуйка» или канадский «булерьян»), располагается так, чтобы обеспечить свободное движение конвекционных потоков. В частности, для обогрева двух соседних помещений металлическую печь в деревянном доме можно встроить в межкомнатную перегородку или подключить к ней воздуховоды.
Если же в печи будет встроен водяной теплообменник, то его участок, проходящий сквозь нагреватель, должен быть нижней точкой системы

Где именно будет установлена печь, не столь важно. Главное, соблюсти технику пожарной безопасности.

Установка печи камина в деревянном доме должна выполняться так, чтобы можно было свободно подключить дымоход

При этом очень важно провести все работы в соответствии с ППБ.

В процессе дальнейшей эксплуатации железной печи ее потребуется обслуживать – чистить топочную камеру, вынимать золу, периодически удалять сажу из дымохода. Поэтому в сторону открытия дверцы топливника нужно оставить достаточное расстояние

Обратите внимание, что если в печи предусмотрено панорамное стекло, то ее установку проводят с учетом этой особенности.

Противопожарные разрывы, то есть отступы от греющихся поверхностей до деревянных стен, должны быть не менее 110-125 см. Со стороны дверцы топочной камеры оставляют от 125 см зазора.

Вариант создания бутобетонного фундамента под печь

  • Первые шаги выполняются аналогично предыдущему способу: вырывается котлован, устанавливается опалубка и гидроизолируется полиэтиленом (или рубероидом).

    Схема бутобетонного фундамента

  • Далее необходимо хорошо утрамбовать дно ямы и засыпать дно бутовым слоем (диаметр крупных камней должен превышать 16 см).
  • Насыпаем слой щебня средней фракции на 10 см, разравниваем.
  • Заливаем цементный раствор на 10-15 и делаем технологический перерыв на несколько суток, пока смесь хорошо не застынет. Пример бутобетонного фундамента
  • Повторяем слой щебня средней фракции, а затем снова заливаем раствор, заполняя уже почти до конца, не доходя на 8 см до уровня чистового пола.
  • Разравниваем раствор и проверяем строительным уровнем ровность покрытия. Делаем технологический перерыв на несколько суток. Накрываем слоем полиэтилена фундамент.
  • Таким образом, у нас получается надежный фундамент, состоящий из четырех слоев.
  • Снимаем верхнюю часть опалубки с помощью молотка.

    Снятие опалубки

  • Доводим фундамент до уровня чистового пола с помощью двух рядов красных обожженных кирпичей.
  • В зависимости от того, какой вы взяли кирпич – сразу рассчитайте его высоту и не доводите заливку бетонной смеси ровно на 2 высоты кирпича. Верхний ряд кирпичей должен полностью совпадать с уровнем чистового пола.

Расчёты размеров

После того как был выбран вид фундамента бани, переходят к расчёту его несущей способности. Этот параметр характеризует способность основания здания выдерживать нагрузку от всего строения в целом. Основание должно передавать нагрузку сверху вниз на грунт и при этом не проваливаться в него.

Оперируя такими данными, как вес бани (T) и сопротивление грунта под ней (R), получают требуемую площадь опоры (S).

Несущая способность основания строения обеспечивается превышением удельного сопротивления грунта удельной нагрузки от веса постройки.

Формула расчёта опорной площади будет такой:

Получив данный параметр, переходят к определению глубины заложения подошвы фундамента. Расчёт этой величины базируется на двух фактах – глубина промерзания почвы и уровень грунтовых вод. Подошва фундамента должна находиться ниже границы промерзания почвы и выше уровня грунтовых вод.

Сопротивление грунта, глубину промерзания и уровень грунтовых вод определяют справочным путём. Обычно эти данные берут из выкопировки геологической вертикальной съёмки, привязанной к месту строительства, в отделе архитектуры и землеустройства. В противном случае параметры определяют опытным путём. Для этого обращаются к геологической службе, работники которой бурением получают пробы грунта.

Зная эти два основных параметра, можно рассчитать габариты для фундаментов таких видов, как ленточный, столбчатый, свайный, свайно-винтовой, монолитная плита.

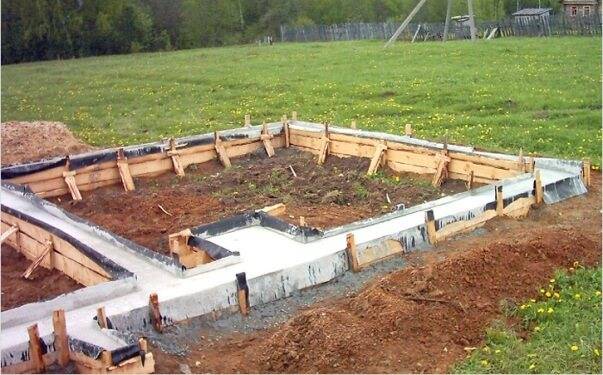

Ленточный

Ленту формируют из:

  • армированного монолитного бетона;
  • сборных ж/б блоков;
  • разных кладочных материалов.

Зная расчётную площадь опоры бани, определяют ширину ленты. Для этого площадь делят на длину периметра здания.

Так как глубина заложения подошвы опорного основания уже известна, то на этом определение габаритов ленточного фундамента завершается. Если отметка точки замерзания почвы находится на глубине менее 1 метра, то возводят мелкозаглубленный фундамент – это самый экономичный вариант основания строения, не требующий много времени на установку опалубки, а также арматуры.

Столбчатый

Фундамент представляет собой разорванную ленту на отдельно стоящие опоры. Этим добиваются большой экономией расходных материалов по сравнению с монолитной конструкцией. Опорные столбики создают из самых разных материалов.

Это могут быть:

  • армированные монолитные опоры;
  • металлические или асбестовые трубы, залитые бетоном с арматурой внутри;
  • столбы из дикого, бутового камня и даже кирпичной кладки.

Количество столбов рассчитывают исходя из расчётной опорной площади, размера горизонтальной плоскости одной опоры и нормативным расстоянием между столбами 1 – 1,5 метра. Интересны варианты монолитных конструкций с несъёмной опалубкой из металлических, асбестовых листов или рубероида.

Свайный

Свая, как игла прошивает слабое верхнее основание, достигая прочного грунта. Опора является связующим звеном между постройкой и прочным грунтом. Сваи бывают:

  • монолитными;
  • буронабивными;
  • металлическими;
  • в виде заостренных деревянных столбов, обёрнутых рубероидом.

Рассчитывают заполнение свайного поля путём деления общего веса строения, включая снеговую нагрузку, на несущую характеристику одной сваи, получая этим их общее количество. Остаётся их разместить на плане стройучастка по всему периметру несущих стен. Оголовки свай обвязывают ростверком, на котором возводят стены бани.

Свайно-винтовой

В последнее время застройщики активно используют металлические винтовые опоры для постройки саун размером в плане 4 х 6 м. Для такого сооружения понадобится всего 12 – 15 винтовых свай, исходя из принятого промежутка между опорами.

Привлекательность свайного основания такого типа состоит в том, что винтовые опоры можно устанавливать практически на любом грунте, кроме скалистой почвы. Монтаж производят в течение нескольких часов вручную без привлеченья какой-либо техники.

Оголовки винтовых опор разной высоты срезают угловой шлифмашиной с пильным диском или газосваркой под один уровень. Для контроля высот используют лазерный нивелир.

Монолитная плита

В первую очередь нужно высчитать степень заглубления и толщину плиты. Для этого необходимо знать тип грунта, сбор нагрузок от строения и несущую способность. На практике под фундамент в северных регионах нужно заглубляться не ниже 0,8–1 м от поверхности земли. В теплых широтах достаточно 0,3–0,4 м глубины. На устойчивых грунтах заглубление может быть минимальным и составлять всего 0,2 м.

Для бань 4 на 6 из легких материалов оптимальным размером плиты считается 0,2–0,3 м. При этом нужно учитывать высоту подушки — 0,5 м (0,3 м песка и 0,2 м щебня). Слой утеплителя до 0,1 м для холодных регионов.

Этапы строительства

Котлован под банную печь

Порядок обустройства монолитного фундамента под печку в бане не отличается от общей последовательности действий по сооружению типового основания. Он включает в себя следующие этапы:

  • подготовка котлована;
  • обустройство опалубки;
  • заливка бетонной смеси.

Работы по сооружению различных оснований отличаются некоторыми деталями.

Под кирпичную печь

Пошаговая инструкция по сооружению фундамента под кирпичную печь:

  1. Делается разметка траншеи и выбирается грунт на глубину не менее метра.
  2. В нее засыпается щебенка, которая затем тщательно трамбуется.
  3. Насыпной слой подушки рассчитывается на толщину в 30 см.
  4. Заливается заранее приготовленная бетонная смесь.

Под металлическую печь

Бетонная плита должна быть установлена строго горизонтально

Фундамент под металлическую печь в бане обязателен лишь в тех случаях, когда вес конструкции превышает 150 кг. Его использование позволяет установить печь строго горизонтально и гарантировать ее неизменное положение. Малейшие отклонения приводят к деформации элементов конструкции и ухудшению ее характеристик.

Порядок операций по возведению фундамента под печку:

  1. Делается разметка и вырывается небольшая траншея (глубиной не более 0,5 метра).
  2. Тонким слоем засыпается щебенка, которая сразу же утрамбовывается.
  3. Заливается бетонная смесь, изготовленная в тех же пропорциях.

Подобно первому случаю делается гидроизоляция, финишный слой которой выравнивается по уровню.

Свайный фундамент

Обустройство свайного фундамента требует времени, но конструкция получается долговечная

Порядок обустройства опорно-свайного основания под кирпичные печи несколько иной, поскольку в данном случае применяется другая технология. Она заключается в сооружении ряда столбов или свайных опор, на которых впоследствии размещается каркас под печную конструкцию.

Последовательность рабочих операций:

  1. На подготовленной площадке делается разметка, соответствующая габаритам печи с напуском по 10 см в каждую из сторон.
  2. Штыковой лопатой снимается примерно 20 см грунта, после чего по периметру с определенным шагом вбиваются колышки, между которыми натягивается бечевка.
  3. В местах пересечения отдельных ниток делаются отметки, по которым затем бурятся ямы глубиной примерно 50 и диаметром 20 см.
  4. Из деревянных досок делается опалубка по форме приямков, а затем устанавливается в них.
  5. Днище закрывается слоем песка толщиной в 15 см, который затем тщательно утрамбовывается.

По завершении этих процедур сверху засыпается гравий и заливается чистой водой, после чего из арматурной проволоки диаметром 0,8 мм вяжется упрочняющий каркас. По его центру устанавливаются сваи, функцию которых выполняют асбестовые трубы соответствующей длины.

На заключительном этапе работ вся размещенная в яме конструкция заливается бетонным раствором, на усадку и высыхание которого отводится около 2-х недель. После этого переходят к заливке площадки под печь, опирающейся на готовые сваи. На ее высыхание также отводится приблизительно 2-3 недели.

Бутобетонный фундамент

Натуральный камень с цементным раствором — самый долговечный материал для фундамента

Пошаговая инструкция по сооружению бутового фундамента для печки:

  1. Размечается траншея под заливку основания, размер которой выбирается на 10 см больше габаритов печи с учетом небольшого запаса на опалубку.
  2. По разметке вырывается котлован, на дне которого делается подушка из отборного щебня толщиной 15 см.
  3. Образовавшийся слой тщательно трамбуется, после чего на самое дно укладывается несколько бутовых камней большого размера (их диаметр не должен превышать 15 см).
  4. Поверх засыпается щебень, заполняющий пустоты между камнями.
  5. В траншею на глубину слоя заливается цементно-песчаный раствор, при изготовлении которого используется классическое соотношение 1 к 3. Для его приготовления лучше всего подойдет цемент марки М400 или выше.

По истечении суток поверх застывшей массы укладывается еще один слой камней, которые также заливаются тем же бетонным составом. Эта процедура повторяется до тех пор, пока бутом не заполнится вся траншея. После этого берется строительный уровень и с его помощью полученная поверхность проверяется на ровность. Обнаруженные неровности устраняются с помощью жидкого цементно-песчаного состава. Далее основание накрывается полиэтиленовой пленкой и оставляется до момента полного высыхания (минимум 2 недели).

Фундамент из бутобетона

Чтобы решить задачу, как правильно залить фундамент под печь из бутобетона, выполняют следующие действия:

  • Роют котлован, превышающий размеры фундамента на 10-15 см.
  • Засыпают дно щебнем на высоту до 15 см и хорошо утрамбовывают его, используя специальные приспособления.
  • Монтируют опалубку в соответствии с размерами фундамента. По виду конструкция должна напоминать ящик без дна.
  • Внутренние стенки опалубки застилают полотнами рубероида, создавая гидроизоляционный слой.
  • На основание выкладывают крупные камни диаметром около 15 см, пустоты между ними засыпают мелким щебнем.
  • Все заливают раствором, для приготовления которого взята одна часть цемента и три части песка. Компоненты смешивают и разбавляют водой, доводя до консистенции густой сметаны. Работы на небольшой площади выполняются в течение одного дня, для большого по площади фундамента следует оставить камни, залитые цементным раствором, примерно на сутки. Только после этого можно продолжать укладку камней.
  • Процесс обустройства фундамента продолжают до тех пор, пока конструкция не достигнет уровня пола. Ее поверхность проверяют на горизонтальность, используя для этого строительный уровень. При наличии отклонений от требуемого уровня добавляют цементный раствор, выравнивая верхнюю часть фундамента.
  • Готовую конструкцию накрывают полиэтиленовой пленкой и дают бетону высохнуть.
  • По истечении определенного срока убирают опалубочную конструкцию, а боковые части фундамента обмазывают расплавленным гудроном, нанося его в два слоя.
  • Свободное пространство между стенками котлована и фундаментом заполняют гравием или песком.

Обустройство бутобетонного базиса для печки

Создание такого типа базиса для печки состоит из следующих этапов:

  1. Осуществляется разметка траншеи. Так же, как и в случае с бетонным основанием, размер ямы должен быть на 10 см больше самого фундамента, чтобы движение грунта не нанесло весомого ущерба конструкции. Вырывается яма.
  2. На дне котлована обустраивается подушка на основе щебня с толщиной в 15 см. Слой тщательно трамбуется.
  3. Затем на дно укладывается слой камней большого размера, но при этом в диаметре они должны быть не более 15 см. Сверху засыпается щебень, который заполнит пустые пространства между камнями.
  4. Заливается цементно-песчаный состав, изготовленный в пропорции 1 к 3. Лучше всего использовать цемент марки 400 или выше.
  5. Через сутки укладывается новый слой камней, и так пока не заполнится вся траншея. Слои камней должны отстояться, в противном случае срок эксплуатации бутового базиса будет значительно снижен.
  6. Когда яма будет заполнена, при помощи строительного уровня замеряется ровность поверхности. Если замечены неровности, они устраняются с использованием цементно-песчаного состава.
  7. Ровное основание накрывается пленкой и оставляется до полного высыхания. На это уходит минимум 2 недели. Раствор нужно постоянно увлажнять и защищать от воздействия солнца.
  8. После высыхания осуществляется демонтаж опалубки и производится гидроизоляция. Для этого можно использовать расплавленный гудрон. Пустые пространства между базисом и почвой засыпаются песком крупной фракции и щебенкой.


Бутобетонный фундамент под печь Источник stroimdom.com.ua

Нужен ли фундамент под печь в бане

В основном, наличие фундамента определяется размером и весом печи, которые, в свою очередь, зависят от общего размера бани. То есть, большой объем помещения требует наличия большой печи, которая имеет значительный вес и должна иметь опору на достаточно мощный фундамент. Специалисты определили предельный вес печи — 700 кг (в некоторых источниках указывается 750 кг), который может быть установлен без обустройства отдельного фундамента. Для печей, вес которых превышает это значение, наличие полноценного фундамента обязательно.

К сведению! Это относится к постройкам, имеющим ленточный, столбчатый или свайно-винтовой фундамент. Если баня выстроена на сплошной бетонной подушке (плитный тип), отдельная площадка под печь не требуется.

Для окончательного решения вопроса надо рассмотреть все аспекты — вес печи, тип основного фундамента, тип грунта, объем котла (который может увеличить общий вес печи в несколько раз), материал печи и т.д. Надо учесть, что для печи нужен отдельный фундамент, не связанный с общим фундаментом постройки.

Такое правило обусловлено необходимостью снизить нагрузку и исключить деформации печи при каких-либо подвижках или просадках общего основания бани. Давление на грунт, создаваемое стенами и печью, разное, отчего величина оседаний и подвижек значительно различается.

К тому же, реакция элементов конструкции на осадки неодинакова. Небольшие изменения, не вызывающие серьезных проблем для стен и перекрытий, могут обернуться катастрофой для печи, особенно для кирпичной. Образование даже небольшой трещины чревато появлением угарных газов, дыма, проникновением искр в помещение. Поэтому необходимость надежного отдельного основания для печи большого размера и веса бесспорна.

Когда можно обойтись без фундамента

Если вес печи не превышает 700 кг, или общий фундамент бани представляет собой сплошную монолитную плиту из бетона, отдельный фундамент под печь в бане можно не возводить. Относительно легкие печи, чаще всего, металлические, они имеют более высокую прочность, чем кирпичные. Такие конструкции можно устанавливать даже на деревянный пол, соблюдая при этом все требования пожарной безопасности. См. статью про установку металлической печи.

Печи из кирпича имеют большой вес, но при общем монолитном фундаменте их строят без каких-то отдельных оснований. В данном случае есть опасность разрушения печи при деформациях опорной плиты, поэтому к ее обустройству надо отнестись со всей ответственностью.

Возведение опорно-свайного фундамента

В целях экономии затрат на приобретение стройматериалов, можно использовать технологию возведения фундаментного основания из ж/б плиты. Стоит также отметить и то, что вполне возможно возвести данный фундамент под печку своими руками. Толщина используемой железобетонной плиты обычно составляет что-то около двадцати сантиметров. Данная конструкция должна быть установлена в почву на небольшой глубине.

Для того чтобы придать сооружению лучшую устойчивость, следует установить фундаментную плиту на свайные опоры. С этой целью рекомендуется запастись следующими строительными материалами:

Фундамент для домашней печи

  • Некоторое количество песка;
  • Щебёнка;
  • Ж/б плита;
  • Битумный материал;
  • Рубероид.

Для того чтобы выполнить фундамент под печку в доме в рамках рассматриваемой технологии, следует выполнить углубления размером в один метр. Что касается диаметра отверстия, то оно должно составлять примерно двадцать сантиметров. Свайные опоры следует расположить таким образом, чтобы стал возможным монтаж плиты на них. На дне проделанных скважин следует обустроить щебёночную подушку пятнадцатисантиметровой толщины.

Далее, когда будет завершена её трамбовка, можно переходить к стадии возведения опалубочной конструкции. С этой целью в данном случае может применяться рубероид. Его следует свернуть в трубочку, после чего выполнить закладку в проделанное отверстие. Следует приготовить бетонный раствор, который заливают в скважины вплоть до последнего уровня укладываемой плиты.

Через семь дней бетонная конструкция окончательно высохнет, после чего можно переходить к монтажу железобетонной плиты. С целью того чтобы избежать попадания подземных вод следует покрыть гидроизолирующим слоем поверхность фундамента. Для этого в большинстве случаев используется рубероид. Стоит также залить рубероидный гидроизоляционный слой битумом.

Расчеты

СНиП II-25-80. Деревянные конструкции

Металлическая печь вместе с каменкой, баком для воды и дымоходом имеет определенный вес. Особенно массивны чугунные агрегаты, а также печи, облицованные кирпичом.

Если под печью будет выложен фундамент, а также в случае наличия отражающего кирпичного экрана, нагрузка на балки и доски пола весьма существенна. Перед установкой печи следует узнать ее вес, затем выполнить расчет прочности перекрытий, чтобы пол не проломился под агрегатом ни при каких условиях.

Пример обложенной кирпичом печи

Балки для перекрытия могут быть изготовлены из цельного массива твердых пород лиственных/хвойных деревьев при условии их длины до 5 метров. В случае необходимости использования балок свыше 5 метров длиной, лучше применить клееные, выдерживающие повышенные нагрузки.

Брус 10×15 см, массив

Важно знать точную длину балки. Это значение принимается равным длине пролета, который будет покрывать лага плюс глубина «гнезда» или зарубки, выполняемых для крепления элемента. Длина зарубок обычно составляет от 70 до 150 мм

Длина зарубок обычно составляет от 70 до 150 мм.

Сечение балок выбирается прямоугольное либо квадратное, реже – двутавровый профиль (сочетание массива и ОСБ/фанеры). Лучшее соотношение сечения прямоугольной балки – 1,4 к 1. Брусы изготавливают шириной от 40 до 200 мм и высотой от 100 до 300 мм. Оцилиндрованное бревно (11-30 см) для обустройства пола в бане применяется редко, несмотря на высокую устойчивость к деформации на изгиб.

Деревянные двутавровые балки

Шаг между балками обычно выбирают в пределах 30-120 мм, руководствуясь шириной плитного утеплителя, расположением опорных стоек каркасной бани либо габаритами листов подшивки чернового пола.

Таблица определения минимального допустимого сечения при шаге в 1 м

На заметку! Для расчета нагрузки на перекрытие можно использовать онлайн-сервисы. Каждый из них требует внесения точной информации о типе балок и лаг, сечении, размерах.

Калькулятор расчета (формат Excel).

О нагрузках и жесткости

Согласно своду строительных норм под номером , любые нагрузки подразделяются на:

  • постоянные (они же длительные) – от межкомнатных перегородок и внешних стен, крыши, давления грунта и т.п.;
  • переменные, т.е. возникающие от установленной в бане мебели, оборудования (в т.ч. печного) и посетителей, а также снеговые, ветровые нагрузки и некоторые другие.

Жесткость характеризуется отношением величины прогиба к длине бруса (балки). Этот показатель для межэтажных балок 1/350.

Значения разрушающей максимальной нагрузки на балки представлены в таблице.

Таблица расчета разрушающей нагрузки (кгм2) на лаги (балки) перекрытий бревенчатого дома

– Расчеты перекрытий

Точные расчеты максимальной нагрузки на деревянный пол достаточно сложные, их выполняют специалисты при проектировании крупных объектов. Для пола бани, на который будет установлена печь, можно использовать приблизительные значения максимальной нагрузки.

Таким образом, если отопительный прибор вкупе с плитой-основанием и прочими конструктивными элементами будет весить не более 400 кг, то его можно устанавливать на полы с опорными лагами следующих размеров:

  • если шаг между лагами 60 см, то габариты при длине пролета 2 метра составляют 75×100 мм, 3 м — 75×200 мм, 4 м — 100×200 мм, 5 м — 150×200 мм; 6 м – 150×225 мм;
  • если шаг между лагами 1 м, то габариты при длине пролета 2 м — 75×150 мм, 3 м — 100×175 мм, 4 м — 175×200 мм, 5 м – 150×225 мм, 6 м – 175×250 мм.

Если ваша печь весит больше, то стоит уменьшить шаг между лагами либо увеличить их сечение. Для печей весом более 700 кг требуется отдельное, не связанное с основным фундаментом основание. Устанавливать на деревянный пол такие конструкции недопустимо. Однако таким весом обладают только кирпичные банные печи с кирпичными же дымоходами.

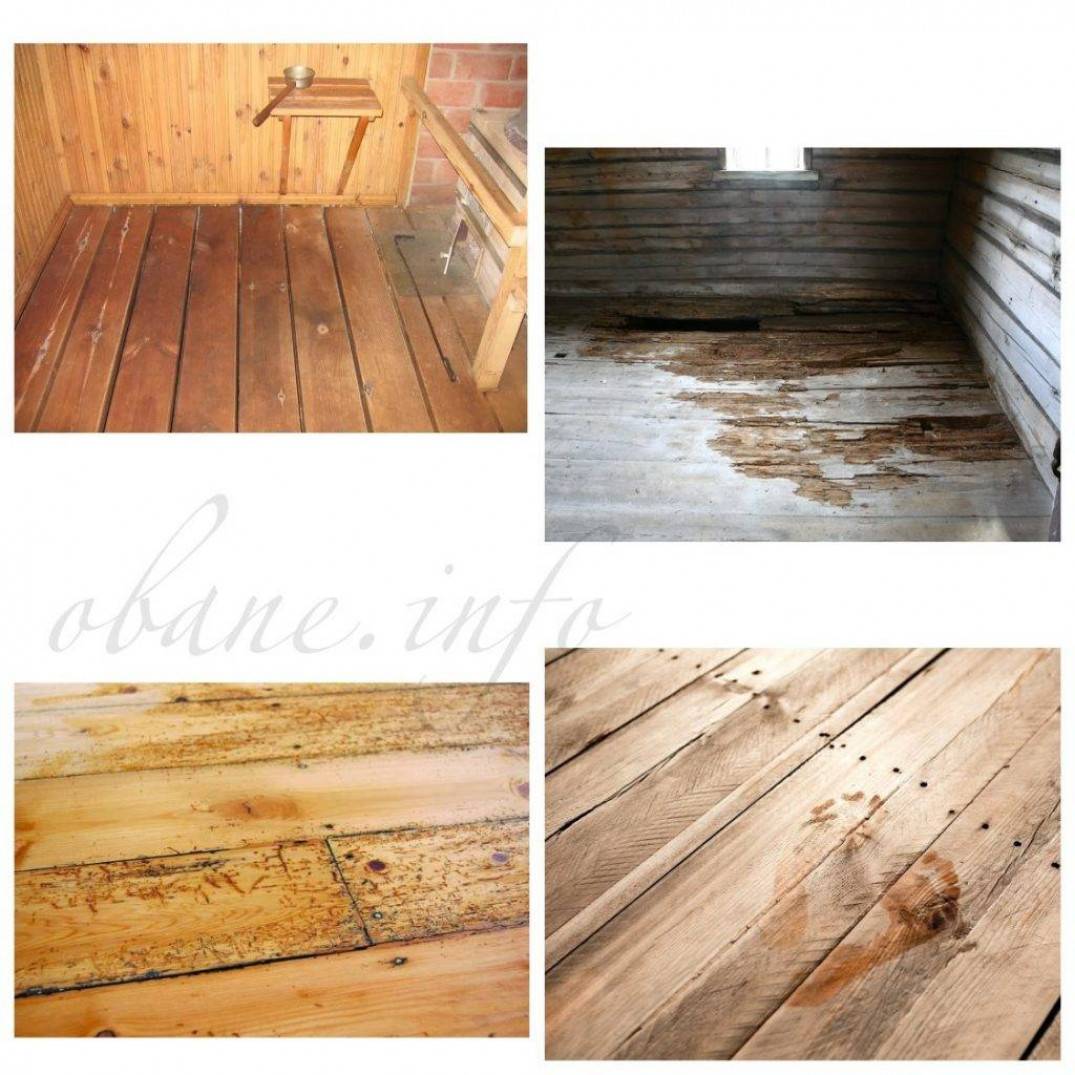

Поверх лаг рекомендуется крепить доски пола толщиной 50 мм. Причем показатели влажности не должны превышать нормы.

На заметку! Баня – помещение повышенной пожарной опасности. Используйте огнебиозащитную пропитку для всех деревянных элементов бани до начала монтажа печи на пол.

Зачем делать фундамент для печи в деревянном доме

Фундамент нужен преимущественно кирпичным печам. Металлические не столь тяжеловесны и в большинстве случаев устанавливаются без основания. Но в деревянных домах повышенный риск возникновения пожара и планируя выстроить печь, заранее решают, какое будет у нее основание.

Необходимость фундамента обусловлена двумя факторами:

  • Тяжелым весом конструкции и возможностью ее просадки и деформации;
  • Требованием защиты материалов от влаги и контакта с агрессивной внешней средой.

Основание отопительно-варочной конструкции можно выстроить на этапе строительства дома и в готовом, эксплуатируемом строении.

Первый вариант более удачен: он позволяет избежать работ по демонтажу пола и выемке грунта из подвала.

Фундамент под печь в деревянном доме – Фундамент своими руками

Обязательным атрибутом настоящего деревянного дома со времен древней Руси, признаком комфорта и уюта является русская печь. Героиня сказок, в наше время все так же пользуется популярностью. Но реальный мир не так прост и от тяжелого труда по устройству печи в доме волшебство не спасет.

И начнем мы не с головы, а позаботимся о крепких ногах, чтобы эту самую голову не потерять. Фундамент под печь – пожалуй, самая важная часть строительных работ. От этого зависит, будет ли служить нам печь верой и правдой, не покинет ли нас в борьбе со временем и природой.

Перейдем от сказаний к делу.

Глава первая – вооружаемся знаниями

Прежде чем сделать работу по установке любой основы строений необходимо пригласить профессионала-геолога для изучения почвы.

На основании геологических исследований специалисты должны дать точную картину подземной составляющей вашего будущего дома, и желательно позаботиться об этом еще до закладывания фундамента самого дома, а не только печи. Геологи составят описание, которое включает обязательно следующие пункты:

  • Уровень промерзания почвы
  • Протекание грунтовых вод
  • Тип рабочего грунта (обязательно послойно)
  • Сезонные деформации

Глава вторая – выбираем тип фундамента под печь

Из каких только материалов ни строят сейчас русскую печь и ее фундамент. Да и сама эта часть быта располагается не только в доме, устанавливают их и в баню. Русская печь в русской бане – красота, да и только. Самые распространенные виды фундамента:

  • Плитный (монолит)
  • Свайный
  • Винтовой
  • Ленточный
  • Под каменную печь
  • Фундамент под железную печь

установка основания под печь в деревянном доме Последний вид интересен тем, что его, в общем-то, и нет. Устройство железной печи таково, что для того чтобы обеспечить хороший фундамент под железную печь нужно всего лишь сделать прочные полы.

На выбор вида основы влияет размер будущей печи, материал и общий вес. Фундамент печи можно сделать как отдельно от домовой опоры, так и объединяя их. Если в доме уже ленточный фундамент, то основа под печь закладывается отдельно.

При совместной укладке, нужно учитывать, что печь – массивное сооружение. Не факт что общий фундамент сможет правильно распределить такую нагрузку, поэтому предпочтительнее думать об отдельной опоре для каждого элемента.

Поговорим об особенностях каждого вида фундамента.

Совет

Плитный фундамент широко распространен в нашей полосе. Используют его, например, под кирпичную печь.

Армированная монолитная плита устойчива к движению грунта, но не справится с очень массивными строениями, размер которых внушает доверие, так же плохо на нее влияют грунтовые воды.

Так как воздействие воды губительно для такой опоры, в баню его не установишь. Дешевый способ, но не самый надежный. Однако если условия позволяют, то является самым оптимальным вариантом.

Отлично справится с влагой и глинистой почвой свайный (столбчатый) фундамент. Именно фундамент под банную печь рекомендуется сделать этим способом.

Но процесс многоэтапный: в почве пробуриваются ямы на глубину промерзания почвы, дно засыпают щебнем примерно на сантиметров 10 и утрамбовывают, сворачивают рубероид для опалки и заливают бетоном.

После усадки конструкции нужно обязательно провести работы по гидроизоляции. Поверх бетонных столбов устанавливают плиты фундамента.

Винтовой представляет собой не что иное, как сваи с винтами на концах. Такая конструкция имеет большую прочность: при вкручивании в почву винты схватывают ее и укрепляют, в отличие от других видов свай. Используют так же как фундамент под печь в бане. К недостаткам можно отнести цену и затраты на специалистов – без бригады рабочих своими руками установить такие сваи невозможно.

Ленточный вид фундаментов


Такой фундамент станет незаменим на таких почвах, которые имеют среднюю подвижность. Он выполняется почти так же, как и монолитный аналог. Разница только в том, что этот вид применяется чаще всего в деревянном доме. Да и сделать под него траншею своими руками гораздо легче, чем вырыть сплошной котлован для монолитного вида основы.

Основные работы проводятся в таком порядке:

  1. Рытье траншеи по размерам, на 28-30 см превышающим величины основания будущей печи.
  2. Выполнение подушки из щебня и песка.
  3. Изготовление гидроизоляции и ровного слоя будущего дна фундамента.
  4. Создание опалубки и укрепление ее по всему периметру траншеи.
  5. Армирование прутьями или сеткой.
  6. Заливание раствором или кладка из кирпича (камней).
  7. Удаление опалубки.

Иногда владельцы в целях экономии цементного раствора выкладывают траншею кирпичом или камнем, сцепляя между собой строительный материал посредством все того же раствора. Это считается только плюсом для изготовления фундамента, так как добавляют ему прочности. А вот в финансовом смысле выкладывание котлована или траншеи кирпичом имеет большие затраты.

Правила выполнения расчетов фундамента под печь

Основными параметрами основания являются длина, ширина и глубина

При расчете фундамента под печь во внимание принимаются длина и ширина сооружения, а также его вес. Опытные мастера при выполнении расчетов последнего параметра берут за основу вес 1 м3 кирпичной кладки, с учетом веса кирпичей и кладочного раствора он равен 1350 кг

Вес печки определяется умножением ее объема на вес одного кубического метра кладки.

По результатам проведенных расчетов можно определить, нужен ли фундамент под печь в доме. Дело в том, что печь до 750 кг можно построить без фундаментного основания. Достаточно уложить лист асбеста на раствор из глины и накрыть его листом кровельного железа.

Массивная печь в бане, сложенная из кирпича, должна иметь надежное основание, подошва которого находится ниже уровня промерзания грунта. Такой фундамент снизит влияние сезонного движения грунта на печное сооружение. Перед тем как сделать фундамент под печь в доме следует узнать глубину промерзания почвы в определенной местности, взяв данные из справочной литературы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
