Что такое эжектор для насосной станции и зачем он нужен

Названия и условные обозначения: терминология покупателя

Побывав у родителей своей супруги в Ульяновской области, я с удивлением обнаружил, что продавцы в магазинах сантехники не всегда понимают, о чем я их прошу, хотя у себя в Питере я таких проблем не испытывал. Поэтому мне бы очень хотелось, чтобы мы с Вами говорили на одном языке и понимали друг друга, особенно в части названий и обозначений, связанных с сантехникой.

Условные обозначения

В сантехнике принято обозначать детали и резьбу на них условными обозначениями, понятными, впрочем, любому, кто говорит и пишет на русском языке.

Размер же или диаметр резьбы, чаще всего, указывают в дюймах: ½, ¾, 1½. Это же указывает, что резьба на деталях не метрическая, а конусная – трубная.

Буквы рядом с обозначением резьбы говорят о том, какая это резьба: внутренняя (В) или наружная (Н).

Например, краткое обозначение: угол ¾ Н х ½ В – означает переходной уголок (или угловой переходник), один конец которого с наружной трубной резьбой диаметром ¾ дюйма или 20 мм, а другой – с внутренней трубной резьбой диаметром ½ дюйма или 15 мм. Еще раз уточню, буква «В» в этом обозначении означает не внешнюю резьбу (внешней резьбы нет, есть наружная), а только и только внутреннюю.

В некоторых предыдущих статьях я уже упоминал условные обозначения, аббревиатуры, пластиковых труб. Напомню: МП – металлопластиковая, ПП – полипропиленовая, ПВХ – поливинилхлоридная, ПНД – полиэтилен низкого давления.

Так вот, если в обозначении детали на месте размера резьбы стоит некое число с аббревиатурой материала трубы, это означает, что данный «хвостик» детали предназначен для соединения с указанным видом трубы указанного же диаметра.

Например, угол ½ Н х 16МП – это уголок, на одном конце которого сделана наружная трубная резьба диаметром ½ дюйма или 15 мм, другой же имеет штуцер и резьбу (в случае резьбового обжима), предназначенные для присоединения к уголку металлопластиковой трубы диаметром 16 мм.

Случай, если никаких обозначений нет, означает, что эта сторона детали предназначена для соединения без резьбы, скажем, с садовым шлангом указанного диаметра и это, скорее всего, обыкновенный штуцер. Например, переходник ¾ Н х 12.

Мне бы не хотелось в рамках этой статьи и дальше вдаваться в дебри условностей, потому что рассказанного мною уже вполне достаточно для нашего понимания, и мы, надеюсь, не будем больше отвлекаться на пояснения. Тем не менее, я постараюсь излагать свои мысли доходчиво, все же подробно разъясняя «узкие» места.

Эжекторы

СТРУЙНЫЕ НАСОСЫ, ЭЖЕКТОРЫ, ИНЖЕКТОРЫ, НАСОСЫ С РАБОЧИМ ПОТОКОМ, ГИДРОЭЛЕВАТОРЫ, ГАЗОСТРУЙНЫЕ УСТРОЙСТВА

РАЗНЫЕ НАЗВАНИЯ, ОДНА КОНСТРУКЦИЯ И ОДИН ПРИНЦИП ДЕЙСТВИЯ

В конструкции струйного насоса нет механического привода. За счет этого он обладает хорошими производственными характеристиками. Так, это оборудование просто в уходе, обслуживании и имеет высокую производительность при низких регламентных и эксплуатационных расходах, а так же надежно при эксплуатации.

ООО «Газовый Инжиниринг» оказывает услуги по внедрению газодинамических устройств. Мы имеем многолетний опыт расчета технологических схем установок с различным оборудованием используя программный продукт HYSYS, проектирования и моделирования нестандартного газодинамического оборудования при использовании высокоточных алгоритмов ANSYS, разработки конструкторской документации, изготовлении газового оборудования с последующим выполнением шеф-монтажных и пуско-наладочных работ.

Все предлагаемое оборудование мы рассчитываем и проектируем только под индивидуальные эксплуатационные параметры заказчика. Такой подход дает гарантии оптимального выбора оборудования с последующимй снижением капитальных затрат и экономии на эксплуатационных расходах.

Эжекторы — это разновидность оборудования струйного типа. Эжекторное оборудование показало успешную работу в самых разнообразных отраслях, таких как энергетическая, нефтегазовая, химическая, авиационная, судостроительная и т. д. Такое широкое использование может быть объяснено, прежде всего, не высокой стоимостью изготовления при высокой производительности, простотой конструкции, надежностью в эксплуатации и рядом других преимуществ по сравненю с оборудованием-аналогами. Использование эжекционных струйных течений жидкостей и газов позволяет интенсифицировать процессы теплообмена, массообмена, очистки газов от механических примесей и капельной жидкости, смешения и эмульгирования.

ПРЕДПРИЯТИЕ ООО «ГАЗОВЫЙ ИНЖИНИРИНГ» БЕРЕТ В РАБОТУ ЗАКАЗЫ НА РАЗРАБОТКУ, ИСПЫТАНИЯ И ПРОИЗВОДСТВО ОБОРУДОВАНИЯ НА ОСНОВЕТЕХНОЛОГИЙ ЭЖЕКТИРОВАНИЯ ЖИДКОСТИ И ГАЗОВ ПО ТЕХНИЧЕСКИМ ТРЕБОВАНИЯМ ЗАКАЗЧИКА.

ПРЕДПРИЯТИЕ ООО «ГАЗОВЫЙ ИНЖИНИРИНГ» БЕРЕТ В РАБОТУ ЗАКАЗЫ НА РАЗРАБОТКУ, ИСПЫТАНИЯ И ПРОИЗВОДСТВО ОБОРУДОВАНИЯ НА ОСНОВЕТЕХНОЛОГИЙ ЭЖЕКТИРОВАНИЯ ЖИДКОСТИ И ГАЗОВ ПО ТЕХНИЧЕСКИМ ТРЕБОВАНИЯМ ЗАКАЗЧИКА.

3 Какие разновидности эжекторных насосных станций?

Эжекторы на водозаборную установку могут быть установлены 2 способами. Первый подразумевает, что эжектор является одним из составляющих элементов конструкции насосной станции. Во втором случае эжектор является внешним узлом. Выбор конкретного варианта будет зависеть, прежде всего, от требований, которые предъявляются к водозаборной установке.

3.1 Встроенные устройства

Этот вариант подразумевает, что создание напора для эжектора осуществляется в самой установке. За счет этого можно существенным образом сократить габариты насосной установки. Насосные станции со встроенным эжектром являются почти невосприимчивыми к нахождению в воде различного рода мелких частиц.

То есть, в фильтровании воды нет необходимости. Данная разновидность водозаборных установок применяется, главным образом, для забора воды с глубины, которая составляет более восьми с половиной метров. Позволяет создавать напор необходимой мощности чтобы обеспечить садово-огородный участок больших размеров, где вода используется преимущественно для поливки.

Подключение эжекторного насоса

Однако насосные станции со встроенными эжекторами обладают таким недостатком как повышенный уровень шума в процессе работы. По этой причине не рекомендуется устанавливать данную разновидность водозаборных установок в непосредственной близости от жилого здания.

Лучше всего если такая установка будет смонтирована в отдельном подсобном помещении. Электрический двигатель для данной разновидности насосных установок следует подбирать таким образом, чтобы он мог обеспечивать необходимую систему циркуляции воды.

3.2 Внешние устройства

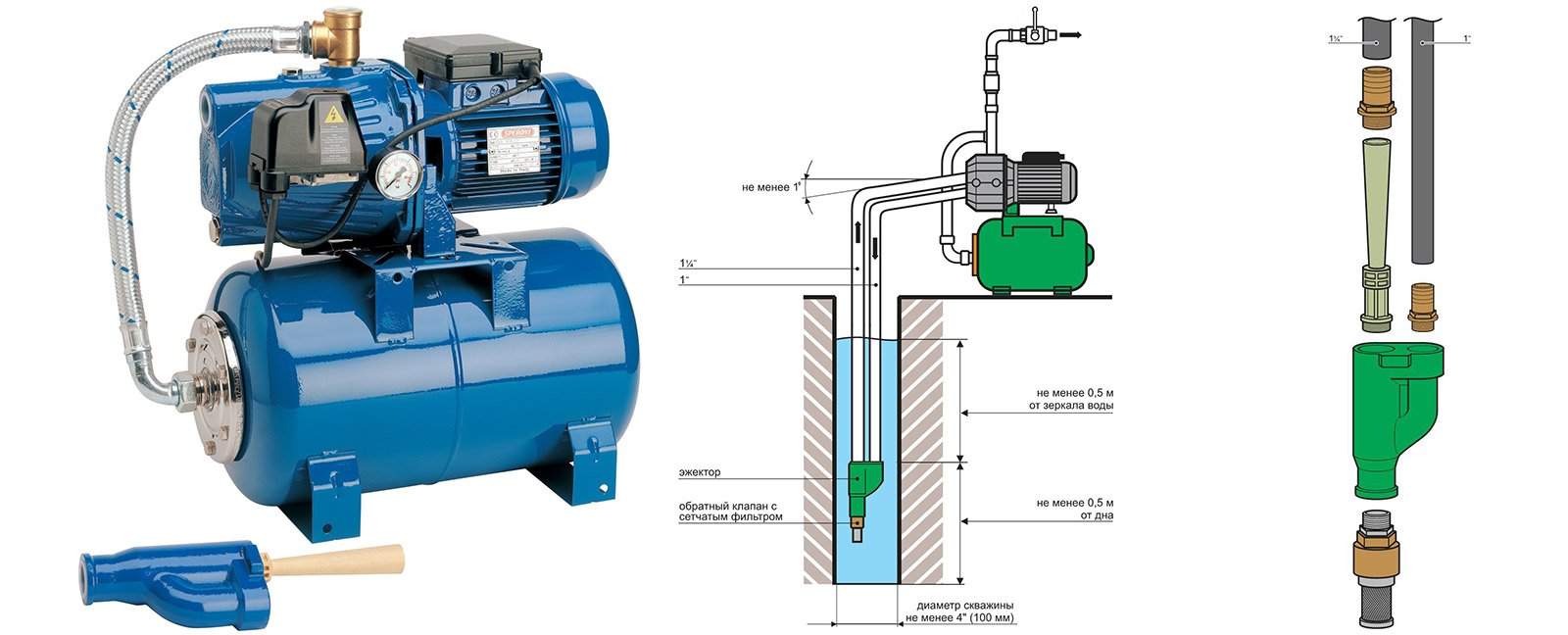

При использовании внешнего эжектора отдельно от водозаборной установки должен быть установлен дополнительный бак сбора воды. В таком баке будет создаваться необходимый для функционирования системы напор и дополнительная разрядка, что, в свою очередь, существенным образом уменьшит степень оказываемой на насосную установку нагрузки. Сам же внешний эжектор следует подсоединять к погружаемой части водопроводной системы.

Для обеспечения нормального функционирования внешнего эжектора в скважине необходимо будет проложить две трубы, однако это может наложить определенного рода ограничения на допустимый диаметр. Данное конструктивное решение, несмотря на то, что снижает коэффициент полезного действия водопроводной системы примерно на тридцать пять процентов, позволяет выкачивать воду с глубины до пятидесяти метров и значительно сократить степень шума в процессе работы насосной установки.

На степень эффективности это не оказывает абсолютно никакого влияния. Именно этим и объясняется столь широкая популярность данной разновидности водозаборных станций среди населения. Все оборудование располагается в одном месте, от чего существенным образом увеличивается эксплуатационный период, значительно упрощается процесс осуществления различного рода профилактических работ и настройки водопроводной системы.

Подключение

В случае встроенного эжектора монтаж оборудования не отличается сложностью: достаточно присоединить трубопровод от скважины к всасывающему входу, проверить гидравлический аккумулятор и работу автоматики, на которую возложено автономное управление всей системой.

При эжекторе вне станции добавляются дополнительные этапы монтажа:

• прокладываем рециркуляционную линию от напорной станции, а основную трубу подключаем от эжектора к патрубку всасывания насоса;
• к всасыванию эжектора обязательно подключаем обратный клапан, чтобы жидкость не выливалась самотеком при остановке насоса, а также фильтрующий элемент, чтобы далее поступала только чистая вода.

Как уже говорилось ранее, в линию рециркуляции можно вставить вентиль для настройки, а некоторые конструкции уже имеют такое приспособление, о его размещении и способах регулировки указывается в инструкции по эксплуатации.

Разновидности

Насосные станции, оборудованные такими оригинальными устройствами, выпускаются двух видов:

1. Эжектор находится внутри конструкции. Вся конструкция имеет весьма компактные размеры, разряжение создается искусственным путем, линия рециркуляции находится внутри изделия. Для эффективной работы требуется электрический двигатель большой мощности, чтобы насос работал на больших оборотах, создавая нужную силу всасывания.

   Достоинства такой конструкции:

   • изделие менее чувствительно к посторонним примесям, которые могут находиться в воде;
   • при этом жидкость, поступающую для нужд пользователя, не нужно дополнительно фильтровать;
   • станция обеспечивает нужную величину напора для всех хозяйственных нужд потребителя — можно поливать участок и использовать воду внутри дома одновременно.

   Негативные качества:

   • при работе оборудование создает шум;
   • для установки надо оборудовать место со звукоизоляцией или выносить станцию дальше от дома.

   Второй вариант не решает всех проблем, т. к. соседи будут жаловаться на шум, поэтому звукоизоляция нужна и в этом случае, плюс расходы на утепление — надо оборудовать стандартный кессон.





















2. Эжектор располагается вне станции — для этого рядом устанавливается отдельная емкость, где будет создаваться необходимое для работы всей установки разряжение. Эжектор подключается к трубопроводу, идущему к глубинной скважине — имеются ограничения по диаметру фланца подсоединения.

   Плюсы:

   • конструкция обеспечивает поднятие воды с глубины до 50 метров;
   • значительно снижается звуковое воздействие;
   • установку оборудования располагают в цокольном помещении строения;
   • удаленность от скважины может быть до 40 м;
   • вся конструкция располагается в одном месте, поэтому проводить профилактику и ремонт намного удобнее, такие условия увеличивают назначенный срок службы всех деталей.

   Минусы:

   • снижается производительность;
   • имеются небольшие ограничения по выбору диаметра для общего трубопровода.

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Так выглядет насосная станция

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в котельной

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

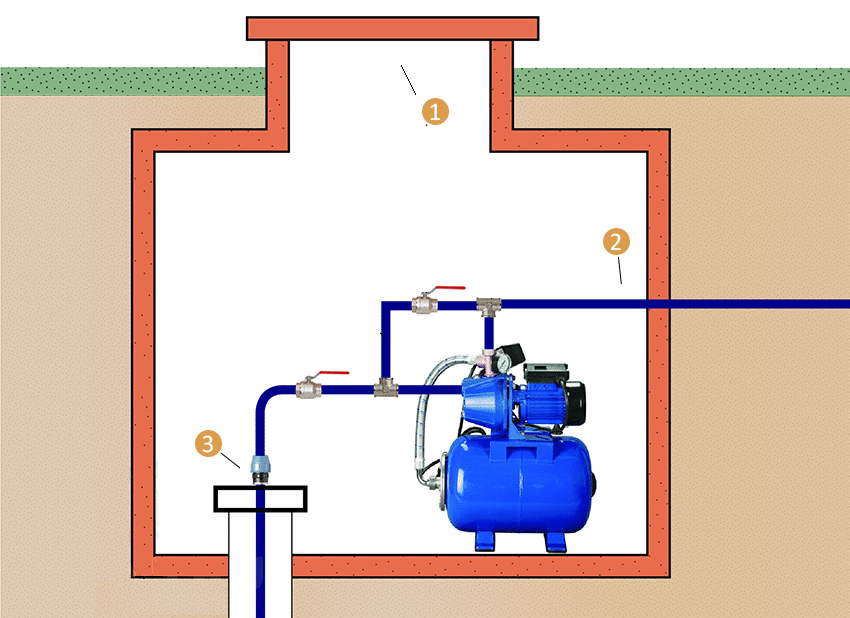

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Эжектор для насосных станций

Для чего нужен эжектор?

Для поднятия воды с большой глубины требуется погружной насос или увеличение массы и габаритов оборудования, отчего оно становится малоэффективным и потребляет большое количество электроэнергии. Чтобы не допустить таких проблем, нужно прибегнуть к помощи дополнительного устройства, которое сможет подтолкнуть воду к поверхности, облегчая ее подъем. Для этого и используется эжектор.

Принцип действия

По конструкции это простое устройство. Он состоит из основных компонентов, которым являются:

• Сопло,
• Смеситель,
• Всасывающая камера,
• Диффузор.

Сопло – это патрубок, сужающийся к концу. Жидкость, идущая из сопла, быстро ускоряется и вырывается из него на высокой скорости. Бернулли вывел формулу, согласно которой, поток жидкости на большой скорости не оказывает большого давления на окружающую среду. Из сопла вода проходит в смеситель, создавая немалое разряжение по своим границам.

Далее, из всасывающей камеры в смеситель под действием такого разряжения поступает вода. Объединенный ее поток через диффузор идет дальше по трубам.

По сути, эжектор работает таким образом, когда кинетическая энергия переходит от среды с большей скоростью к среде с меньшей скоростью. Как происходит его взаимодействие с насосной станцией?

Трубопровод, идущий от скважины к насосу, включает в свой состав эжектор. Вода, которая поднимается на поверхность, идет обратно в скважину к эжектору, при этом образуется линия рециркуляции. Она с огромной скоростью выталкивается из сопла, забирая с собой новую порцию жидкости из скважины, чем обеспечивается дополнительное разряжение в трубопроводе. В результате насос для обеспечения подъема жидкости с большой глубины тратит меньше энергии.

На линии рециркуляции установлен вентиль, который помогает регулировать объем жидкости, поступающий обратно в систему ее забора, чем настраивается эффективность всей системы.

Избыток воды, который остался незадействованным в рециркуляции, доставляется к потребителю, этим определяется продуктивность всей станции. Поэтому можно использовать двигатель с меньшими показателями мощности и менее массивной насосной частью, тем самым можно проследить ее увеличение срока службы, а также уменьшение потребления энергии.

Благодаря эжектору облегчается запуск системы. Небольшой объем жидкости создает в трубопроводе разряжение и инициирует первоначальный ее забор для предотвращения продолжительной работы насоса вхолостую.

Особенности монтажа и эксплуатации

Работа эжектора будет эффективна только на мощных насосах , не менее 1 кВт с высокой производительностью, и глубиной установкой эжектора не более 20 м, установка глубже резко снижает КПД эжектора. Чтобы при работе насоса с выносным эжектором не было сбоев, размещать подводящие трубы к эжектору нужно строго вертикально. Обязательно перед насосом должен стоять фильтр грубой очистки, так как такие насосы очень уязвимы к воздействию абразивных частиц, которые могут вывести насос из строя . Перед насосом, на рециркуляционном трубопроводе, нужно обязательно ставить кран, чтобы можно было регулировать количество обратной воды, тем самым регулируя эффективность всасывания эжектора.

Подключение

В случае с внутренним эжектором, если он включен в конструкцию самого насоса, монтаж системы мало чем отличается от установки безэжекторного насоса. Достаточно просто присоединить трубопровод от скважины к всасывающему входу насоса и обустроить напорную линию с сопутствующим оборудованием в виде гидроаккумулятора и автоматики, которая будет управлять работой системы.

Для насосов с внутренним эжектором, в которых он закрепляется отдельно, а также для систем с внешним эжектором добавляется два дополнительных этапа:

• Прокладывается дополнительная труба для рециркуляции от напорной линии насосной станции к входу эжектора. Подключается основная труба от него к всасу насоса.
• К всасу эжектора подключается патрубок с обратным клапаном и грубым фильтром для забора воды из скважины.

При необходимости в линию рециркуляции устанавливается вентиль для настройки. Это особенно выгодно, если уровень воды в скважине находится много выше, чем рассчитана насосная станция. Можно уменьшать напор в эжектор и тем самым поднимать напор в системе водоснабжения. У некоторых моделей имеется уже встроенный вентиль для подобной настройки. О его размещении и способе регулировки указано в инструкции к оборудованию.

Стартовый запуск и дальнейшая эксплуатация

Первичный запуск насосной станции рекомендуется выполнять по следующей схеме:

1. Залить воду в насос через специальное отверстие.
2. Перекрыть кран, по которому вода поступает из насосной станции в водопроводную систему.
3. Включить насос примерно на 10-20 секунд и сразу отключить.
4. Открыть кран и стравить часть воздуха из системы.
5. Повторять цикл кратковременных включений/отключений насоса в сочетании со стравливанием воздуха до тех пор, пока трубы не заполнятся водой.
6. Снова включить насос.
7. Дождаться заполнения гидроаккумулятора и автоматического отключения насоса.
8. Открыть любой водопроводный кран.
9. Подождать, пока вода вытечет из гидроаккумулятора, и насос включится в автоматическом режиме.

Если при пуске системы с эжектором вода не пошла, возможно, в трубы каким-то образом просачивается воздух, или же первоначальная заливка водой не была выполнена правильно. Имеет смысл проверить наличие и состояние обратного клапана. Если его нет, вода просто будет выливаться в скважину, а трубы останутся пустыми.

Эти моменты следует учесть и при использовании насосной станции с эжектором, которая запускается после длительного хранения. Обратный клапан, целостность труб и герметичность соединений лучше всего проверить сразу же.

Если эжектор нужен для улучшения напора воды в системе, а не для увеличения глубины забора воды, можно использовать описанную выше модель самодельного эжектора.

Что такое эжектор и зачем он нужен

Конструкция эжектора не отличается высокой сложностью, его основными элементами являются:

• Сопло. Представляет собой цилиндрический патрубок, имеющий на конце конусное сужение. Согласно закону Бернулли, при уменьшении сечения трубопровода давление в нем становится ниже, а скорость проходящего потока увеличивается. Таким образом, происходит движение транспортируемого потока с высоким давлением в область низкого (подсос) и одновременно выталкивание его струей воды, движущийся с большой скоростью (передача кинетической энергии).
• Всасывающий патрубок. Через данный элемент эжектора в него поступает транспортируемая жидкость, обычно его диаметр превышает размеры входного патрубка сопла.
• Камера смешения. В данном узле происходит столкновение двух потоков, при этом основному передается кинетическая энергия от вспомогательного.
• Горловина. После смешивания двух потоков, жидкость поступает в суженую часть, где ее скорость увеличивается.
• Диффузор. Элемент имеет конусообразное расширение на конце, в результате чего давление жидкости на выходе возрастает, а скорость потока снижается. Сечение диффузора рассчитано на подсоединение к нему напорного трубопровода стандартного диаметра.

Рис. 3 Центробежный насос – внутреннее устройство

Применение эжектора в бытовых насосных станциях оправдано лишь в исключительных случаях — при его использовании в зависимости от глубины погружения всасывающего патрубка КПД падает на 50 — 70%, что приводит к неоправданному перерасходу электроэнергии. Поэтому для забора воды с больших глубин все используют погружные электронасосы и бурят под них специальные скважины. Это эффективнее еще и потому, что КПД погружных насосов выше, чем поверхностных, которые тратят часть своей энергии на всасывание и подъем столба воды до рабочего колеса (соотношение 65% к 50%).

На рынке насосного оборудования все же встречаются поверхностные центробежные электронасосы со встроенными или выносными эжекторами, и чтобы ответить на вопрос, для чего нужен эжектор в насосной станции, следует рассмотреть варианты его использования:

• Засушливое лето или долгое время погода без осадков. В этом случае статический уровень воды в колодце или скважине понижается, и при отметке более 9 м от поверхности обычный центробежный поверхностный насос не сможет ее поднять. В данной ситуации можно подсоединить выносной эжектор и пользоваться источником некоторое время с потерей производительности до подъема статического уровня.
• Если происходит разовый интенсивный водозабор. Ситуация может возникнуть, если неглубокий источник имеет малый дебит (скорость пополнения), а необходимо поднять большой объем воды, к примеру, для бани, наполнения емкостей для полива и других хозяйственных нужд в частном доме, приводящий к падению уровня.
• Эксплуатационное опускание зеркала воды в источнике. Любая скважина на песке имеет невысокий срок службы и со временем заиливается, такая же проблема возникает и у колодцев, поэтому статический уровень воды в них падает. Установка эжектора позволит поднимать воду из глубин более 9 метров до прочистки источника или решения проблем другими методами.

Рис. 4 Эжекторные насосные станции

Эжекторная насосная станция

Насосная станция со встроенным эжектором – это комплекс оборудования, изначально рассчитанный для выполнения работы в определенных условиях. Главными параметрами, которые берутся в учет при выборе, являются мощность и производительность. Первая характеристика означает способность поддерживать давление в системе, а также возможность удержания водяного столба и передачу жидкости на расстояние по горизонтальному трубопроводу.

Вторая характеристика – производительность. Это количество жидкости, перекачиваемое за единицу времени. Данный параметр не может быть большим, чем дебит скважины. Если речь идет о покупке насосной станции со встроенным эжектором, то в технической документации указаны общие выходные характеристики. Это значит, что никаких дополнительных расчетов производить не придется.

Подключается оборудование согласно прилагаемой инструкции. Шланги прикрепляются при помощи хомутов, идущих в комплекте. Трубопровод предполагает резьбовое соединение. Главное – предусмотреть место для установки, чтобы дождь и мороз не мог вывести систему из строя. Для этого делается кессон или строится отдельное здание. Навес подойдет только для дачи, не предусмотренной для круглогодичного проживания.

В качестве дополнительного оборудования для насосной станции с эжектором устанавливается манометр, если это не предусмотрено производителем. Благодаря этому прибору можно контролировать давление в трубопроводе. Естественно, он устанавливается на выходе из станции. Если глубина скважины находится в пределах 15-40 метров, специалисты рекомендуют устанавливать поверхностный насос с выносным эжектором.

Схема подключения

Наилучшая схема подключения предусматривает соединение станции с эжектором только вертикальной трубой. В противном случае возможно завоздушивание, что приводит к снижению работоспособности системы. Если такой возможности нет, нужно позаботиться об отсечных вентилях для стравливания воздуха по необходимости.
