Как сделать и установить гребенку своими руками

Как настроить гребенку отопления?

Регулирование системы отопления выполняется вручную по таким параметрам:

По расходу и температуре теплоносителя. Первый показатель определяется по расчетам либо по проектным данным и устанавливается способом изменения скоростного режима насоса для циркуляции теплоносителя. Организовывать контроль за показателями расхода греющей воды допускается с использованием установленного расходомера.

Температурный режим задается ручным способом при настройке показателя термостата. Допускает применение авторегулировки, для этого потребуется установить сервоприводы на каждый контур отопления. После чего параметры можно корректировать дистанционно, взаимодействуя с термодатчиками.

Распределительная гребенка системы отопления настраивается по следующему алгоритму :

  1. Температуру в контуре настраивают на трехходовом шаровом клапане. Это возможно выполнить ручным способом, установив необходимую температуру жидкости поворотом регулировочного механизма на термостате. Наиболее часто в схеме задействуют термостатическую головку с выносным первичным датчиком и импульсной трубкой.
  2. Количественный вариант регулировки на коллекторе, возможно, выполнить как ручным методом, так и автоматическим. Поворачивая колпачок на клапане отдельного контура, и контролируя показание расходомера, добиваются расчетного расхода теплоносителя, в случае, когда он известен. В противном случае настройку выполняют опытным путем, контролируя работу системы в течение нескольких дней, желательно это выполнять для разных температур наружного воздуха.
  3. Автоматическая регулировка заключается в монтаже вместо колпачков особых сервоприводов, способных дистанционно работать с термостатами во всех комнатах.

Предпочтительнее, когда расчеты и наладку будут выполнять специалисты с использованием особых программных приложений и измерительных приборов. Для того чтобы гидравлический режим был выдержан, площади сечения входного и выходного коллектора должны совпадать, как и их общая пропускная способность.

Распределительная гребенка системы отопления должна согласоваться с максимальной тепловой мощностью системы теплоснабжения объекта.
Производительность гребенки указывается в техдокументации подготовленной заводом-изготовителем устройства. Например, распределительная гребенка отопления Дн 100 мм используется для системы с тепловой мощностью не более 60 кВт, что достаточно для отопления объекта в 600 м2. При тепловой нагрузке в 120 кВт, размер гребенки должен быть не менее Дн 120 мм. только в этом случае можно не допустить разбалансировку отопительной сети.

Расчет мощности циркуляционного насоса рассчитывается по удельному расходу горячей воды в системе теплоснабжения. Каждый электронасос по отопительным контурам рассчитывается отдельно. Данные, полученные в процессе подсчетов, нужно округлять в большую сторону и к полученному результату потребуется прибавить запас по мощности – 15%.

Рекомендации грамотного выбора

Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует ориентироваться на такие параметры:

  1. Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
  2. Пропускная способность узла.
  3. Наличие вспомогательных устройств.
  4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
  5. Возможность дополнительного присоединения элементов.

Все эксплуатационные параметры указываются в паспорте к изделию.

Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.

Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание отопительной системы и ее ремонт.

Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.

В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 – автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

  • автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
  • переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
  • уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
  • кран – необходим для подключения к устройству идущей от котла трубы;
  • сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.

Если предполагается подключать от коллектора водяной теплый пол, дополнительно потребуется установить кран для подпитки.

Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.

Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.

Правила подключения распределительной гребенки

Подбор участка местоположения коллектора обязан базироваться на принципе равноудаленного расположении оборудования от него. В случае, если данным требованием пренебречь, тогда на более протяженных узлах системы возникает высокое давление, которое отрицательно будет воздействовать на этот участок. Поэтому разрешенная разность длин участков труб от гребенки к батареям не должна нарушать пропорцию 1:2.

Или, иначе говоря, длина трубопроводов от первого радиатора до коллектора и последующих батарей не может быть меньшей, чем в 2 раза. При превышении названных характеристик, обеспечить точную работу гребенки не получиться. В случае, когда в доме находится много этажей, то коллектор устанавливается на каждом из них. Имеется ряд методов расположения распределительной гребенки в системе отопления: в особом монтажном шкафу или прямо на стенке.

При монтаже коллектора на стенках в них выполняют специализированные ниши. Для монтажа гребенки отопления определяют место выше уровня пола. По габаритам ниша обязана соответствовать размерам гребенки с учетом навесного оборудования и обвязки отопительных трубопроводов. Пространство расположения коллектора непременно обязано быть сухим. Обычно для данных целей избирают коридор либо вспомогательное помещение, где распределительная система никому не станет мешать.

На случай если расположение распределителя производится в переходе, то в нише рекомендуется поместить особенный шкаф из металла с дверкой и отверстиями для ввода/вывода трубопроводов. Такая конструкция, как правило, комплектуется особыми крепежными деталями для надежного ее закрепления.

Как правильно выполнить монтаж гребенки отопления

Сразу оговоримся, что сложность заключается не в самом монтаже распределительного коллектора, а в правильном выборе элемента, его подключении и обвязке. Выбор гребенки осуществляется по максимальной тепловой мощности системы отопления, она указывается в паспорте на изделие. Например, устройство с диаметром распределительной трубы 89 мм (DN80) и штуцерами на 1» (DN25) предназначено для работы в системе мощностью не более 50 кВт. Если она превышает это значение, но не достигает 100 кВт, то диаметр коллекторов уже будет 109 мм (DN100).

Для справки. В продаже есть распределители, изготовленные из профильных труб. По факту они ничем, кроме формы сечения, не отличаются от круглых. Здесь важна площадь поперечного сечения, а не его конфигурация, хотя с точки зрения гидравлики сферический проход лучше.

Произвести монтаж гребенки достаточно просто: надо прикрепить ее к стене либо установить на пол (в зависимости от предусмотренного крепежа) в горизонтальном положении, после чего можно приступать к обвязке. Тут есть 2 варианта подключения:

  • без дополнительных циркуляционных насосов и гидрострелки,
  • с индивидуальным насосом на каждой ветви и гидрострелкой для уравнивания давлений.

Примечание. Магистраль, идущая от источника тепла, при любом раскладе присоединяется к торцевым штуцерам коллектора.

Вначале разберем первый вариант, он самый простой и применяется в том случае, когда от котельной надо запитать несколько контуров радиаторного отопления. Тогда температура сетевой воды во всех ветвях может быть одинаковой, а значит, ее регулирование не требуется. Все потребители подключаются к гребенке напрямую, а циркуляцию обеспечивает один насос, стоящий около котла.

Важный момент: насосный агрегат должен быть тщательно подобран по производительности и создаваемому давлению, для чего необходимо заранее выполнить гидравлический расчет системы.

Так как сопротивление ветвей разное, то для обеспечения требуемого расхода теплоносителя в каждой из них нужно произвести балансировку. С этой целью во время монтажа гребенки своими руками следует установить на обратных трубопроводах не обычные отсекающие краны, а балансировочные вентили. С их помощью при работающей системе регулируется расход в каждом контуре, при известной сноровке и наличии времени это можно сделать «на глазок».

А что делать, когда потребителям нужно подавать воду с различной температурой? Например, надо обеспечить теплоносителем радиаторное отопление (t = 45—80 °C), теплые полы (t = 30—45 °C) и бойлер косвенного нагрева для ГВС (t = 80 °C). Тогда не обойтись без смесительных узлов с трехходовыми клапанами, предназначенных для снижения и регулирования температуры. Только теперь без индивидуальных насосов на подводках к гребенке это реализовать будет невозможно. Примером обвязки служит такая схема:

Как видно на рисунке, здесь помимо распределительной гребенки имеется гидравлический разделитель, создающий зону нулевого сопротивления на своем участке. Благодаря такому решению все насосы работают независимо и обеспечивают для своих контуров необходимый расход теплоносителя. Единственное условие: реальная производительность котлового насоса должна быть большей, нежели у агрегатов всех ветвей, вместе взятых.

Важно. Чтобы правильно установить и подключить гребенку с гидрострелкой к системе отопления, необходимо выполнить гидравлический расчет, иначе насосы по производительности никак не подобрать

Виды гребенок для воды

Гребёнки бывают с разным количеством ответвлений, изготовлены из различных материалов, несколькими методами крепления. Устройства могут обладать от двух до шести отводами, можно добиться и большим количеством путём комбинирования нескольких коллекторов.

По типу материала

  • Нержавейка. Очень стойкий к износам материал, который выдерживает взаимодействия с открытым огнём и повышенной влажностью любых температур. Изделия из нержавеющей стали обладают маленькими размерами, благодаря этому их легко встроить в систему водоснабжения любой конструкции;
  • Латунь. Материал стойкий к коррозии и повышенным температурам. Непрерывный срок эксплуатации латунных гребёнок может составлять от десяти и более лет. Единственное, их стоимость очень высока;
  • Полипропилен. Изделия из данного материала очень лёгкие, но обладают достаточной прочностью и не подвергаются коррозии. Стыковка с трубами проводится путём спаивания.

По фиксации

По способу крепления коллекторы могут быть:

  • Комбинированные;
  • С евро конусом, подходящие для систем с трубами из пластика и металла;
  • С резьбой. Благодаря резьбовому соединению изделия можно лего и просто отсоединить в любой момент;
  • Под спайку. Используются при системе с пластиковыми трубами.

По конструкции

Отличия распределительных коллекторов по устройству определяются:

  • Уровнем усовершенствования;
  • Материалом изготовления;
  • Количеством отводов;
  • Расстоянием между отводами.

Виды крепления

Первый вид – крепление под ручку.

Подобный блокиратор для окон состоит из двух предметов: гребенки и штифта (фиксатора), он крепится возле оконной ручки, а сама же гребенка устанавливается на неподвижной основе (раме). Гребенка может подниматься или опускаться, занимая минимальное количество пространства в опущенном виде.

Бывают гребни, которые нельзя до конца опустить или поднять, но это не самый лучший вариант, так как они все время цепляются за шторы.

Второй вид – крепление в наплав створки.

Такой ограничитель фиксируется не под ручку, а в торец створки, это дает преимущество установить его в любом месте. Сама же гребенка крепится непосредственно на неподвижную оконную раму. Крепления штифта лучше всего работает с длинным саморезом, который точно должен пройти сквозь обе внутренние перемычки наплава створки. Именно в этом случае фиксация будет надежной.

Гребенка распределительная для отопления: рекомендации по размещению и монтажу

Один из способов подключения отопительных приборов — сегодня он считается наиболее современным — предполагает наличие элемента, называемого гребенкой.

Ниже в статье разговор пойдет о том, как функционирует гребенка распределительная для отопления и каким образом ее можно изготовить самостоятельно.

Для чего нужна распределительная гребенка системы отопления?

Гребенка позволяет реализовать так называемую лучевую схему системы отопления. Второе название гребенки для отопления — распределительный коллектор, поэтому и упомянутую схему часто называют коллекторной.

Идея проста: к каждому прибору прокладываем отдельный трубопровод подачи теплоносителя и точно так же — обратку. Разумеется, все эти трубопроводы должны подключаться к единому распределителю. Вот им-то и является гребенка-коллектор. Это просто отрезок трубы сравнительно большого диаметра, к которому приварено несколько отводов.

Распределительная гребенка

Очевидно, что в системе должно быть как минимум две гребенки: одна будет служить для подачи теплоносителя, вторая — для сбора обратки.

Чем удобен такой способ организации системы отопления? Если отводы на гребенках оборудовать арматурой (на подаче — регулирующей, на обратке — отсечной), то у эксплуатационщика появятся следующие возможности:

  1. Регулировать объем подачи теплоносителя к тому или иному прибору можно будет из одной точки. Таким образом, сбалансировать (добиться равномерного распределения рабочей среды) коллекторную систему гораздо проще, чем «ленинградку» или двухтрубную. Также появляется возможность не сходя с места установить для каждой комнаты свой температурный режим.
  2. Отпадает необходимость отключать всю систему для проведения работ по ремонту или обслуживанию на том или ином участке — нужно отключить только «луч», которому этот участок принадлежит.
  3. Каждый сегмент можно оборудовать собственным циркуляционным насосом. Таким образом, к коллекторной системе можно подключать приборы, рассчитанные на различное давление рабочей среды.
  4. А если оборудовать каждый отвод счетчиком тепла, можно вести учет потребляемой тепловой энергии для каждого прибора в отдельности.

Также гребенка позволяет одновременно подключить к системе приборы, работающие в высокотемпературном (радиаторы) и в низкотемпературном (теплый пол, подогрев бассейна) режимах. В низкотемпературном контуре устраивается перемычка между подачей и обраткой, а также устанавливается трехходовой клапан с автоматическим управлением.

Основную часть времени среда циркулирует по этому контуру (для этого и нужна перемычка), а когда она слишком остынет, система откроет клапаны и из гребенки в контур поступит небольшое количество горячего теплоносителя.

Определение конструкции блока

Конструирование коллектора подразумевает поиск оптимального расположения отводов и расстояния между ними. В первую очередь необходимо учитывать следующие требования:

  1. Газовый или электрический котел правильнее всего подключать к самой верхней или самой нижней точке коллектора. Теплогенератор, работающий на твердом топливе, следует подключать к патрубку в торцевой части распределителя.
  2. Трубопровод, ведущий к циркуляционному насосу, также подсоединяется со стороны торца.
  3. С этой же стороны следует подключать и бойлер косвенного нагрева.
  4. Линии подачи теплоносителя подсоединяют сверху или снизу.
  5. Отводы следует располагать на расстоянии в 100 – 200 мм друг от друга (между осями). Такое же расстояние следует выдержать между подающей и обратной гребенками.

Также на этапе конструирования нужно помнить о том, что к арматуре и приборам должен быть обеспечен удобный доступ.

Готовый коллектор

После принятия основных решений коллектор следует прорисовать с соблюдением масштаба. Чертеж поможет выявить недочеты и определить, какие заготовки и в каком количестве понадобятся.

Чтобы исключить вероятность ошибки, эскиз нужно снабдить размерами, пометить тип и диаметр резьбы на патрубках, при необходимости указать материал всех составляющих.

Весьма полезно пометить на изображении, какой контур или устройство присоединяется к каждому отводу — это поможет избежать путаницы при монтаже.

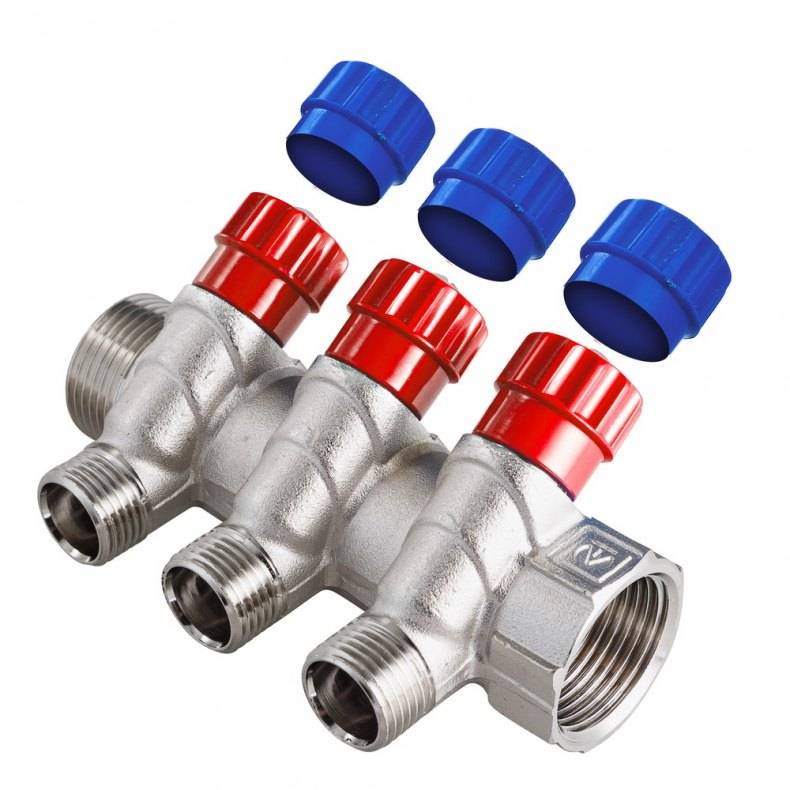

Классификация распределительных гребенок

Гребенки классифицируются по:

  • материалу;
  • степени сложности;
  • количеству отводов (мест подключения).

По материалу изготовления распределительные гребенки делятся на следующие группы:

  • стальные;
  • медные (или латунные);
  • полимерные (из полипропилена).

По числу отводов гребенки для отопления делятся на три типа:

  • с двумя отводами;
  • с тремя отводами;
  • с четырьмя отводами.

Если при монтаже отопительной системы требуется количество отводов, отличное от типового, то коллектор собирается из нескольких гребенок, которые соединяются между собой в процессе монтажа. Например, для обеспечения семи узлов подвода труб надо просто приобрести две гребенки – на 3 и 4 места.

По степени сложности распределительные гребенки делятся на две группы:

Простые: элементарная гребенка на индивидуальное отопление представляет собой кусок трубы с врезанными в нее патрубками в необходимом количестве. Задача такого устройства – развести поток теплоносителя до потребителя – нагревательных приборов, водоразборных точек в ванной и на кухне.

Конструкции такого типа не предназначены для управления потоками горячей воды. Домовладельцы, чьи руки не боятся работы, могут запросто соорудить такую гребенку из нержавеющей трубы или собрать ее из полипропиленовых тройников. Но в экономическом плане они вряд ли выиграют: все равно придется приобретать немалое количество трубопроводной арматуры и приборов контроля.

Гребенка с регулятором температуры. Нажмите на фото для увеличения.

Сложные: гребенки этого типа комплектуются множеством дополнительных элементов. В комплект входят датчики учета и контроля, трубопроводная арматура и автоматика. Датчики могут устанавливаться как электронные, так и механические, и те и другие осуществляют полный контроль над расходом и подачей теплоносителя.

Обычно в коллектор входят две гребенки – подающая и обратка. Первая комплектуется расходомерами, вторая – термодатчиками. Такая система позволяет контролировать температуру каждого нагревательного прибора в автоматическом режиме. Простая распределительная гребенка системы, выполненная своими руками, в итоге должна превратиться в подобие сложной.

Как собрать коллектор

Сборка коллектора начинается с приобретения всех необходимых элементов. Далее можно приступить к изготовлению гребенки.

Инструкция по сборке коллектора теплого пола

Гребенка из полипропиленовой трубы

В заводских условиях основной элемент коллектора производится из металла. А своими руками его делают как из железа, так и из пластика. Одним из важнейших этапов процесса его изготовления заключается в правильном расчете диаметра.

Схема монтажа полипропиленовых труб

Самым простым в работе материалом, из которого может быть изготовлена гребенка для теплого пола, является пластик, так как он не требует проведения сварочных работ.

Инструменты и материалы

Чтобы сэкономить время и ускорить запуск системы водяного теплого пола, нужно заранее подготовить следующие инструменты:

  • паяльник и ножницы, предназначенные для спаивания и разрезания полипропиленовых труб;
  • разводные ключи.

Также потребуются и определенные материалы.

Оборудование для системы водяного теплого пола

  • Полипропиленовая труба нужного диаметра. В данном случае необходима труба, с помощью которой производится монтаж радиаторного отопления.
  • Тройники.
  • Кран Маевского – 2 шт. Их монтаж требует применения металлических переходников и уголков.
  • Пластиковые муфты с резьбой в количестве, равном числу контуров в системе обогрева.
  • Фитинги.

Вместо кранов Маевского можно установить автоматические воздухоотводчики. Воздухоотводчики необходимы для отвода воздуха из системы. Если пренебречь их установкой, то при попадании воздуха в трубы эффективность обогрева значительно снизится.

Процесс сборки

Полноценная гребенка для теплого пола – это две одинаковые части, которые соединяются друг с другом. Изготовить своими руками главный элемент коллектора можно лишь, научившись пользоваться паяльником, так как к этим двум частям придется припаивать отдельные элементы. Впрочем, работу с паяльником способен освоить даже дилетант, но предварительно поучиться, все же, не помешает.

Коллектор теплого пола IVAR

Схема конструкции ручного и автоматического управление смесительных узлов

Одна часть гребенки состоит из тройников. Причем тройники можно просто спаять друг с другом, или соединить между собой с помощью отрезков полипропиленовой трубы. Если сделать по второму варианту, то в дальнейшем не возникнет сложностей с подключением дополнительного контура.

А первый вариант этого сделать уже не позволит, хотя в этом случае вид гребенки будет более эстетичным. Поэтому предпочтительнее все же использовать отрезки трубы. Следует помнить, что количество тройников должно соответствовать количеству контуров.

Следующим этапом выполнения работ станет припаивание к тройникам муфт. Но прежде их следует подготовить, вкрутив фитинги. Чтобы исключить возможность протечки теплоносителя, на резьбу муфт наматывается фум-лента или пакля. Если тройников оказалось больше, чем контуров, к ним также припаиваются муфты с фитингами, но лишние закрываются заглушками.

На завершающем этапе с одного торца гребенки необходимо припаять уголок, развернув его вверх. В него также впаивается муфта, однако в нее уже вкручивается не фитинг, а переходник, позволяющий произвести монтаж крана Маевского, который может быть заменен автоматическим воздухоотводчиком. Другой торец устройства остается свободным, так как к нему в дальнейшем будет подключена труба отопительного котла.

Инструкция по подключению гребенки

Таким же образом изготавливается еще одна гребенка, вернее, вторая ее часть, так как полноценное устройство состоит из двух таких элементов. Один из них выполняет функции подачи теплоносителя, а другой забирает его из труб. При этом подача, как правило, размещается сверху, а обратка – снизу. Для удобства их можно выкрасить в красный и синий цвета.

Критерии выбора

Количество выводов коллектора должно соответствовать количеству контуров отопления

Модель элемента необходимо выбирать на этапе проектирования. Количество выводов для коллектора должно соответствовать количеству контуров. Из-за длины маршрутов и давления внутри сети не применяют насосы с целью принудительного потока жидкости. В частных строениях, где прокладывают больше 100 метров, для труб нужно создавать дополнительную тягу внутри системы. При установке теплых полов также нередко возникают перепады давления.

Правильно подобранная гребенка должна сбалансировать эксплуатационные характеристики. Во время выбора в первую очередь смотрят на показатели давления, а также на температуру. Такой элемент может относиться к простому или сложному типу, второй вариант подойдет тем, кому нужна гребенка с вспомогательными опциями. Инновационные элементы помогают настраивать и контролировать температуру, а также другие показатели.

При выборе всегда учитывают материал, из которого сделана гребенка. Это может быть чугун, сталь, латунь или пластик. Идеальным вариантом станут литые элементы, исключающие любые протечки.

Монтаж коллектора (гребенки)

Ввиду сложности, разветвлённости современных инженерных сетей, а также растущих потребностей собственников жилья в комфорте монтаж коллектора становится всё более востребованным как для частного, так и для коммунального строительства. Это устройство представляет собой металлическую или пластиковую трубу, один конец которой открыт, подключается к трубопроводу, а второй заглушается.

От трубы идут ответвления, количество которых варьируется от 2 до 12 зависимо от количества потребителей тепла или точек водоразбора. При установке распределительного коллектора к каждому ответвлению подсоединяется труба, ведущая только к одному сантехническому или отопительному прибору, что позволяет создать инженерную сеть без лишних соединений трубопровода, сведя к минимуму вероятность протечки стыков. Данные устройства, называемые также гребенками, несколько отличаются по конфигурации, способу монтажа зависимо от типа системы, для которой они предназначены.

Монтаж коллектора отопления

Несмотря на то что одно- и двухтрубные отопительные системы продолжают повсеместно использоваться, лучевая схема разводки теплопроводов приобретает всё большую популярность. Причина этого кроется в удобстве, экономичности, простоте эксплуатации таких инженерных сетей. Подсоединение каждого радиатора к отдельному входу/выходу гребёнки позволяет индивидуально регулировать его функционирование, отключать на случай ремонта или замены. Кроме того, это обеспечивает равномерное распределение тепла между всеми потребителями.

Экономичность состоит в том, что подключение коллектора отопления даёт возможность отключать работу отдельных контуров в помещениях, которые не используются, не тратя на них дорогостоящую энергию. Также лучевая схема наиболее удобна для скрытой прокладки трубопровода, поэтому не нарушает дизайн, стилистику комнат проходящими вдоль стен отрезками труб.

Недостатки данной схемы проявляются на этапе организации. Во-первых, полноценно реализовать такую разводку возможно только на стадии строительства самого здания. Во-вторых, монтаж гребенки отопления предполагает создание разветвлённой системы теплопроводов, ведь от каждого радиатора к ней прокладывается две трубы: подающая и обратная. Это затратно с точки зрения расхода материалов, вложений труда, времени. Однако достаточно быстро окупает себя.

Виды и квалификация распределительных гребёнок

Как уже было сказано выше, прибор предназначен для холодной и горячей воды. Для ещё более удобного применения они выпускаются в двух цветах — синем и красном. Это позволяет не путаться при монтаже и технических работах, что значительно облегчает жизнь в будущем.

с 2-мя 3-мя или 4-мя отводами.

Существенным плюсом коллекторной разводки труб является то, что благодаря ней имеется возможность смонтировать скрытую прокладку. Это идеально подходит для задуманного ранее интерьера комнаты, в которой будет устанавливаться гребёнка.

С точки зрения безопасности распределительная гребенка я вляется одной из самых безопасных разводок труб. После её установки жильцам не грозит опасность прорыва труб и вытекания наружу горячей воды, так как она стабилизирует её поток. В случае если в здании несколько этажей, следует поставить разводку на каждом из них. Конструкция прибора очень удобна, трубы идут от стояков напрямую к распределителю, а уже потом ко всем существующим в доме сантехническим приборам

При установке важно соблюдать равное расстояние между гребёнкой и конечным прибором

Распределительная гребёнка системы отопления своими руками

Гребёнка отопления — это металлический распределительный коллектор, который оборудован большим количеством выводов.

К ней можно подключить все домашние отопительные приборы, что поможет корректировать температуру, объём и давление подачи теплоносителя. Такое приспособление можно купить или сделать своими руками.

Второй вариант более предпочтительный, так как позволяет сэкономить финансы.

Самостоятельное изготовление и установка

Для того чтобы изготовленное своими руками устройство хорошо справлялось со своей работой, его необходимо не только правильно изготовить, но и установить

При этом важно учитывать советы профессионалов и брать во внимание рекомендации производителей отдельных деталей. Только в этом случае можно добиться желаемого результата и завершить работу за максимально короткий промежуток времени

Рекомендации специалистов

Перед началом изготовления гребёнки следует ознакомиться с советами людей, которые уже делали подобную работу. Это поможет новичкам избежать большинства ошибок и смастерить по-настоящему качественное изделие. Профессионалы рекомендуют:

  1. Распределительную гребёнку желательно изготавливать с круглым или квадратным сечением.
  2. Чтобы избежать проблем с движением теплоносителя, необходимо устанавливать отдельные циркуляционные насосы для каждого контура. В этом случае гребёнка не должна синхронизировать их работу.
  3. Если узел будет располагаться в отдельном помещении, то для него можно не устанавливать защитный короб.
  4. Для того чтобы иметь возможность менять объём теплоносителя, нужно на каждом входном и выходном патрубке установить регулировочную арматуру, балансировочные расходомеры и впускные клапаны.
  5. Во время планировочных работ следует предусмотреть место для установки группы безопасности.

Распределение и расчёт контуров

Перед началом изготовления приспособления, необходимо рассчитать количество требуемых контуров и составить чертежи их подключения

При этом важно предусмотреть отдельные узлы для некоторых отопительных конструкций:

  • тёплых полов на водной основе;
  • устройств отопления для каждого этажа дома;
  • радиаторов в помещениях, где температура больше или меньше остальных комнат.

Кроме этого, важно качественно выполнить все расчёты и предусмотреть различные геометрические параметры. Если всё правильно сделать, то можно обеспечить простоту доступа ко всем узлам конструкции

Это поможет упростить проведение ремонтных или профилактических работ. Нюансы, которые следует учитывать при расчётах:

  • интервалы между отводками должны быть от 10 до 15 см;
  • расстояние между подающим и обратным коллектором следует устанавливать от 20 до 30 см;
  • диаметр труб для подключения радиаторов — 0,5 дюйма;
  • сечение коллектора — от 1 до 1,5 дюйма.
  • интервалы между отводками должны быть от 10 до 15 см;
  • расстояние между подающим и обратным коллектором следует устанавливать от 20 до 30 см;
  • диаметр труб для подключения радиаторов — 0,5 дюйма;
  • сечение коллектора — от 1 до 1,5 дюйма.

Создание гребёнки из профильной трубы

Для самостоятельного изготовления гребёнки нужно приобрести профильную трубу и изделия круглого сечения, длина и размер которых должны быть предварительно рассчитаны и неоднократно проверены. Порядок действий:

  1. По заранее подготовленной схеме выполняется разметка профильной трубы.
  2. В нужных местах выполняются отверстия нужного диаметра. Эту работу лучше всего осуществлять при помощи газового резака.
  3. После этого привариваются патрубки с предварительно нарезанной резьбой.
  4. К полученной конструкции с помощью сварки прикрепляются крепёжные кронштейны.
  5. Поверхность изделия зачищается и покрывается термостойкой краской.
  6. Готовая гребёнка монтируется в выбранное место системы.

Гребёнка отопления — это важное приспособление, которое помогает одновременно подключить к системе отопления все имеющиеся радиаторы. При правильном подходе к делу и соблюдении всех рекомендаций профессионалов можно значительно упростить работу и выполнить её за короткий промежуток времени

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
