Асбестоцементные трубы для изготовления фундамента

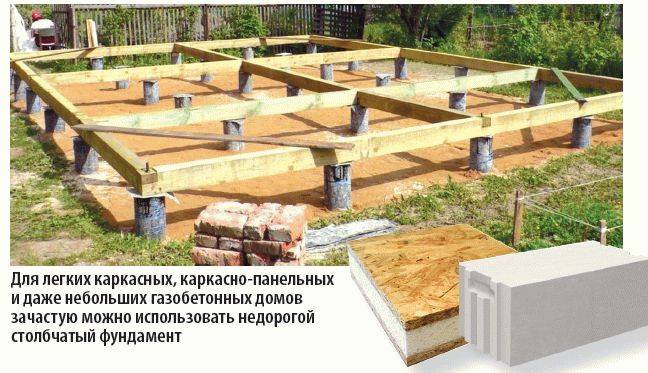

Столбчатый фундамент из асбестовых труб

Основу такого фундамента составляет асбестовая труба диаметром 200 — 250 мм, полость которой заполнена бетоном. Для увеличения прочности и надежности столба внутрь него может вставляться каркас из арматуры. Сама труба вставляется в заранее пробуренную скважину, диаметр которой всегда чуть больше диаметра асбестовой трубы.

Асбестоцементные элементы располагаются по всему периметру здания и под внутренними несущими стенами. Их в обязательном порядке устанавливают по углам сооружения и далее на расстоянии не более 2 м друг от друга.

Несущая способность залитой бетоном асбестовой трубы обеспечивается за счет упора ее нижнего основания в твердый грунт. Асбестовая оболочка выполняет роль своеобразной опалубки и способствует уменьшению воздействия сил горизонтальных сдвигов грунтов на столб.

Такой фундамент отличается следующими достоинствами:

  • простота монтажа без привлечения специальной техники;
  • короткие сроки строительства фундамента;
  • минимальный объем земляных работ;
  • минимальные работы по подготовке строительной площадки;
  • расчет фундамента можно выполнить самостоятельно;
  • невысокая стоимость;
  • возможность сооружения зданий в подтопляемых районах и в районах вечной мерзлоты.

Наряду с несомненными достоинствами, такому фундаменту присущи следующие недостатки:

  • неспособность выдерживать большую несущую нагрузку;
  • невозможность обустройства подвала;
  • относительная недолговечность (около 70 лет);
  • невозможность возведения такого фундамента в условиях слабых, водонасыщенных, просадочных и подвижных грунтов, а также при значительных перепадах высот рельефа местности (более 2 м).

Самыми подходящими грунтами, где возможно обустройство столбчатых асбестоцементных фундаментов, являются:

  • песчаные;
  • скальные и крупнокаменистые;
  • твердые и пластинчатые суглинки и глины.

Что собой представляют асбестовые трубы

Асбестовые или асбестоцементные трубы – стройматериал с многолетней историей. Изготавливают их из портландцемента и асбестовых волокон. Из этих же материалов делают знакомый всем кровельный материал – шифер. Асбестовые волокна образуют каркас изделия, придавая ему прочность, которой чистый цемент лишен.

Сочетание этих материалов делает изделия из асбестоцемента прочными, водо–, термо– и огнестойкими, химически инертными и устойчивыми к коррозии.

Асбестоцементные трубы выпускают в двух модификациях:

  • напорные, предназначенные для монтажа систем водоотведения, технического водоснабжения, оборудования колодцев, защиты скважин от осыпания грунта;
  • безнапорные, используемые для монтажа систем дымоудаления.

Формирование фундамента

Формируйте свайное основание на асбестоцементных трубах по следующему алгоритму:

  • Пробурите, используя садовый бур или специальное оборудование, скважины, превышающие длину сваи на 0,2 м и диаметр – на 0,1 м.
  • Выполните в нижней части канала расширение, используя ручное или автоматизированное устройство.
  • Заполните полость песком, сформировав подушку толщиной 0,2–0,3 м, пролейте водой.
  • Застелите вверх канала полиэтиленовой пленкой или рубероидом для обеспечения гидроизоляции.
  • Опустите в подготовленную скважину полые сваи, зафиксируйте по периметру арматурой или деревянными планками.
  • Насыпьте вокруг выступающей части опоры песок, обеспечивающий неподвижность колонны.
  • Соберите арматурный каркас, используя 4 цельных стальных прутка диаметром 1–1,2 см и закрепив их арматурными перемычками.
  • Поместите собранную арматуру в асбестоцементный канал, обеспечьте ее неподвижность при заливке с помощью распорок.
  • Установите, при необходимости, вместе с арматурой анкерные шпильки для фиксации элементов нижней обвязки.
  • Подготовьте бетонный раствор, смешав цемент, песок и гравий в соотношении 1:2:2, добавьте воду для обеспечения необходимой консистенции.

    При заливке бетона надо постоянно контролировать вертикальность установки, делается это при помощи строительного уровня

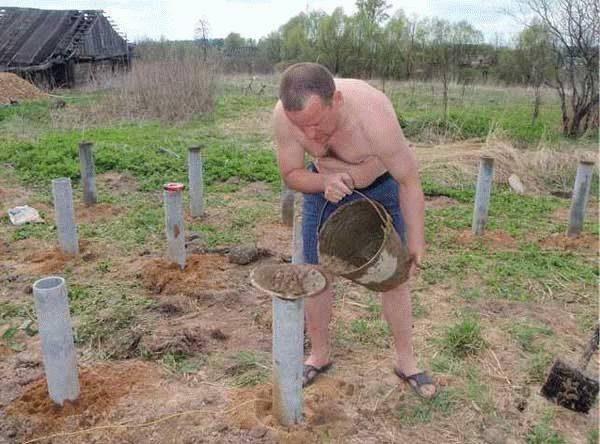

  • Заполните предварительно подготовленным бетонным раствором внутренние полости свай.
  • Обеспечьте возможность достижения бетоном эксплуатационной прочности на протяжении четырех недель.
  • Проверьте горизонтальность расположения верхних частей опорных колонн, произведя предварительную разметку с помощью строительного уровня.
  • Гидроизолируйте выступающую часть опоры рубероидом, засыпьте песком и утрамбуйте.
  • Произведите обвязку из армированного бетона или брусьев, руководствуясь рекомендациями проекта возводимого здания.

Выполняя работы, обратите внимание на следующие моменты:

  • контроль вертикальности скважин в процессе бурения обеспечивается с помощью уровня, позволяющего определить правильность расположения инструмента после погружения на несколько оборотов;
  • предотвратить осыпание в скважину почвы поможет рубероид, свернутый при выполнении работ по периметру верхней части канала;
  • на грунте, содержащем включения мелкого гравия, отпадает необходимость в обустройстве подушки;
  • обработка до погружения подземной части своей с помощью битумной мастики обеспечит надежную гидроизоляцию опор;
  • удалить воздушные пузыри из забетонированной опоры можно с помощью глубинного вибратора для бетона или металлического прутка.

Закончив строительство свайного основания, начинайте возводить стены постройки.

Технология строительства

Технология строительства столбчатого фундамента состоит из выполнения следующих этапов:

  1. Подготовка строительной площадки. Она состоит в проведении разметки площадки для определения мест расположения свай. Для исключения прорастания различных растений, под будущим строением на всей размеченной площади аккуратно снимается плодородный слой. Подготовленное место тщательно выравнивается, засыпается гравием и песком.
  2. Бурение скважин под асбестовые трубы. Скважины бурятся на рассчитанную глубину залегания фундамента. Диаметр скважины должен на 10 см превышать диаметр используемой асбестовой трубы. Скважины бурятся с помощью ручного ямобура соответствующего диаметра, хотя может применяться и механический способ бурения скважин. Если дно скважины не является твердым грунтом, то оно засыпается чистым мелкозернистым песком на высоту 30 см, поливается водой и тщательно утрамбовывается.
  3. Установка труб. Существует два способа установки труб: с образованием бетонной пятки у ее основания и без нее. В первом случае труба на 50 см заливается бетоном и приподымается на 15 см. Бетон растекается по всему дну скважины, образуя бетонную пятку, которая будет предохранять сваю от выпучивания в зимний период. Трубы должны быть установлены строго вертикально, что проверяется с помощью уровня.
  4. Установка каркаса. Внутрь трубы на расстоянии 5−8 см друг от друга вбиваются штыри арматуры. Нижний конец штыря вбивается на 25 см глубже дна скважины, а верхний конец арматуры должен выступать на 30 см выше уровня трубы. Выступающая над трубой часть в дальнейшем будем использоваться для обустройства ростверков. Для придания жесткости каркасу штыри арматуры обвязываются между собой.
  5. Заливка трубы. Труба заливается бетоном, изготовленным на основе портландцемента марки не менее 400, песка, мелкого щебня и воды. При заливке необходимо следить, чтобы внутри трубы не образовывались пустоты и труба не меняла своего вертикального положения. Пространство между внешними стенками трубы и стенками скважины может заливаться бетоном или засыпаться щебнем с песком ипоследующей их тщательной утрамбовкой. По окончании заливки в течение 10 дней запрещено проводить любые строительные работы на площадке. Сваи сверху покрываются плотным материалом, не пропускающим свет и воду. В жаркую погоду для поддержания необходимого уровня влажности и предотвращения преждевременного высыхания верхнего слоя заливки требуется проводить увлажнение покрывающего материала.
  6. Обработка верхней части асбестовой трубы. Для защиты от влияния внешней среды вокруг штырей проводится обработка термостойкой гидроизоляционной мастикой. После набора бетоном необходимой крепости приступают к обустройству ростверков.

Тихонов Андрей Валерьевич

Вреден ли асбестоцемент?

Самым, пожалуй, большим недостатком асбестоцементных труб являются медицинские противопоказания. Так, некоторые специалисты утверждают, что конструкции из подобного материала установленные в жилом помещении в перспективе могут привести к раковым заболеваниям. Хотя опасность подтверждена только амфиболовой разновидности асбеста. Эту разновидность нельзя не только использовать при строительстве, но даже добывать.

В свободном ходу хризолитовый асбест, но и он вреден лишь при вдыхании пыли этого материала. Как правило, риску подвергаются только работники цехов, где производят подобные конструкции, но при использовании индивидуальной защиты подобный риск сводится к минимуму. К тому же если в лёгкие попал подобный асбест в течение 10 дней половина его полностью выводится, а оставшаяся часть может вызвать кашель, аллергию и в некоторых случаях астму, но никак не рак.

Готовое изделие практически безопасно. Вредные вещества, которые могут образовываться при нагреве трубы легко удаляются вместе с дымом и продуктами горения, поэтому важен правильный монтаж дымохода.

Технология возведения свайного фундамента

Обычно в подобных конструкциях используют асбестоцементные трубы диаметром 15-20 см и длиной 2 м.

Для возведения свайного фундамента потребуются следующие инструменты и материалы:

  • садовый бур;асбестоцементная труба;арматура или арматурная сетка;гидроуровень;трамбовка;корыто и лопаты (или бетономешалка);песок, щебень, вода, цемент — компоненты для приготовления бетонной смеси;колышки и веревка.

Монтаж свайного фундаментасостоит из нескольких этапов.

Схема фундамента с ростверком.

Проведение проектных работ и расчет глубины бурения.

Для этого необходимо знать глубину промерзания грунта в конкретной местности, а также нагрузку, планируемую на фундамент. Обычно это составляет 1,5 м.Подготовка участка. Начинать следует с разметки.

Со строительной площадки необходимо удалить мусор, выровнять ее и снять верхний слой почвы. Затем с помощью колышков и веревки надо наметить контуры будущего строения, углы и пересечения стен.После этого следует пробурить скважины под опоры свайного фундамента. Глубина скважины должна быть примерно на 20 см больше, чем расчетный размер подземной части свай.

Это необходимо для обустройства песчаной подушки.Песчаная подушка устраивается на дне скважины, тщательно утрамбовывается и обильно поливается водой. После этого дно надо выстлать слоем рубероида и только затем в скважину устанавливается опорная труба.Затем трубы надо выровнять по уровню. Потом медленно в них заливается цементно-бетонный раствор, смешанный с мелким щебнем.

Если заливку производить быстро, то возможно образование воздушных полостей, которые снижают прочность конструкции. Когда раствор будет залит до высоты 50 см, необходимо приподнять столб на высоту 15-20 см, для того чтобы создать прочное бетонное основание. После полного застывания смеси трубу следует опустить вниз до упора.Пространство между асбестоцементной трубой и грунтом засыпается песком или смесью из песка и гравия.

Это необходимо, чтобы опора заняла прочное положение.Внутрь трубы погружаются соединенные между собой арматурные прутья или свернутая в форме цилиндра арматурная сетка. Оставшаяся часть трубы заливается бетонным раствором. Чтобы удалить лишний воздух, раствор следует проткнуть несколько раз металлическим прутом.После того как бетонная смесь полностью застынет, фундамент можно использовать для дальнейшего строительства.

Описанная технология подходит для строений из бревен или бруса. В случае возведения блочных и кирпичных зданий необходим ростверк.

Это верхняя часть фундамента, которая соединяет опоры между собой, значительно снижает приходящуюся на них нагрузку и является опорой для стен возводимой постройки. Ростверк бывает двух типов: высокий, расположенный ниже линии грунта и низкий, находящийся под землей. Делают его обычно из бетона, реже из дерева или металла.

Лучшим вариантом является монолитный ростверк.

Для этого на трубах фундамента следует смонтировать съемную опалубку, которая должна быть ровной и без щелей. Затем ее надо аккуратно залить бетонным раствором. Через 2-3 недели после полного затвердевания бетона опалубку следует снять.

Таким образом, для устройства фундамента из асбестоцементных труб не обязательно иметь специальные знания и инструменты. Он вполне может быть возведен своими руками.

Фундаментом является основание сооружения. От прочности данной конструкции будет зависеть срок эксплуатации всего здания. По сути, это главный элемент любой постройки, ведь в случае его просадки или подвижки, может проявиться ряд негативных факторов:

  • вздутие полов;невозможность закрытия дверей;общий перекос строения;разрушение дома.

Вашему вниманию представляется материал, как сделать продуманно и надёжно столбчатый фундамент из асбестовых труб.

Виды столбчатых оснований и их особенности

Множество различных видов фундаментов ставит перед новоявленными строителями проблему сложного выбора. Лучшим сочетанием простоты изготовления и надежности обладают столбчатые фундаменты. В настоящее время в строительстве применяют следующие их виды:

Виды столбчатых фундаментов

  1. Столбчатый кирпичный фундамент представляет собой частично заглубленные в грунт опоры квадратного сечения, изготавливаемые из стандартного строительного кирпича. Достоинствами данного вида являются доступность по используемым материалам и простота монтажа, что делает их достаточно распространенными в частном строительстве. Недостатком данного варианта является низкая несущая способность кирпичных столбиков, что ограничивает их использование строительством легких одноэтажных строений, таких как беседки, веранды и террасы, дачные домики.
  2. Столбчатый фундамент из фундаментных блоков более совершенен. Его изготавливают из отдельных опор прямоугольного сечения. Основным материалом, как следует из названия, служат небольшие бетонные блоки, приобретаемые на специализированных строительных площадках или изготавливаемые самостоятельно. В отличие от кирпичного варианта данный вид обладает большей прочностью, что способствует установке его под одноэтажные дома, изготавливаемые по каркасной технологии.
  3. Столбчатый фундамент из труб металлических может быть отнесен как к столбчатому, так и к свайному виду фундаментов. Для его изготовления используются стальные трубы достаточно большого диаметра, заглубленные в грунт на 1,5 метра и более. Высокой прочности опор и защиты их от коррозионного воздействия достигают дополнительным бетонированием внутренней полости, о чем более подробно будет изложено ниже.

Изготавливая столбчатый фундамент из металлических труб своими руками, а также другие виды оснований следует помнить следующие правила:

  • Суммарная несущая способность всей опоры строения складывается из несущей способности каждого элемента, рассчитанного исходя из используемых материалов, глубины залегания, особенностей почвы в конкретном месте проведения строительных работ;
  • Трубы под фундамент необходимо располагать с шагом, не превышающим 2,5 метра. Обязательно наличие опор под местами сопряжения несущих стен и перегородок, а также под несущими перегородками с указанным выше интервалом установки.

Процесс укладки и соединения

В отношении процесса укладки и соединения асбоцементных труб, то стоит заявить, что проводить работы оптимальнее поэтапно.

Подготовка

Для обеспечения успешного результата работ стоит обратить внимание на уровень качества подготовительных работ. Тут речь заходит о том, что траншея должна иметь равномерный уклон, а дно должно быть максимально ровным

Принципиально важно знать, что яркую транспортировку и укладку необходимо делать сходу перед работами

Всё это обусловлено свойствами материала

Принципиально важно знать, что яркую транспортировку и укладку необходимо делать сходу перед работами. Всё это обусловлено свойствами материала

Укладка и соединение

По окончании подготовки возможно приступать к работам по укладке и соединению труб

Тут принципиально важно понимать, что выполнить все работы конкретно самому удастся вряд ли, а потому необходимо озаботиться о привлечении нескольких ассистентов

Помимо этого, в случае если диаметр труб, а соответственно и вес изделий, будет большим, то появится необходимость применения специализированной техники.

Сперва укладываются две части трубы на некотором расстоянии друг от друга. Потом, на один из торцов трубы надевается соединительная муфта. Для удобства работ, рекомендуется смазать резиновые уплотнительные кольца солидолом либо подобным составом. Потом подставляется второй отрезок трубы и на него надвигается соединительная муфта. Для движения муфты употребляется особый винтовой домкрат

Принципиально важно следить за центровкой размещения труб, поскольку перекосы осложнят работы. При соединении муфтой нужно следить за тем, дабы она была надета на оба торца соединяемых элементов на равное расстояние от края

Для удобства контроля на трубы наносится разметка соответствующая половине ширины муфты

При соединении муфтой нужно следить за тем, дабы она была надета на оба торца соединяемых элементов на равное расстояние от края. Для удобства контроля на трубы наносится разметка соответствующая половине ширины муфты.

Для полноты рассмотрения вопроса необходимо подчеркнуть и случаи, в то время, когда приходится соединять отрезки трубы. Такое возможно, к примеру, при ремонте канализации. Для соединения труб в этом лучше применять муфты типа «Жибо». Сущность работ содержится в следующем:

  • На один торец соединяемой трубы надевается особый фланец, оснащенный резиновым уплотнителем.
  • Та же процедура проводится с другим соединяемым элементом.
  • Фланцы центрируются и стягиваются между собой болтами.

В заключение возможно добавить, что способов соединения асбоцементных труб существует пара, выбирать конкретный вариант нужно, исходя из событий. Какой бы вариант не был выбран, работы необходимо проводить щепетильно и ответственно.

Как создать подобный фундамент?

Вопрос: как сделать фундамент из асбестовых труб, имеет элементарный ответ. Надо просто соблюдать технологию, и тогда получится создать прекрасную крепкую конструкцию своими руками. Притом процесс не займёт много времени и обойдётся довольно дёшево.

Для начала необходимо уравнять грунт. Снимается дёрн и верхний слой грунта. Если есть крупные растения – они уничтожаются, а их корень выкорчёвывается, насколько это возможно.

Затем бурится скважина под каждую сваю. Она по диаметру должна быть чуть-чуть больше, чем сваи из асбестовых труб. Глубину её надо рассчитывать, выяснив глубину слоя промерзания +15-20 сантиметров под этот слой. Будущая свая же должна быть примерно на 30 сантиметров длиннее глубины скважины. Сверлить можно либо ручным буром, либо грейфером.

Затем внизу скважины выкапывается уширение. Его можно сделать с помощью обрезанной штыковой лопаты, лезвие которой не должно превышать 10 сантиметров рабочей области. Ею выкапывается расширение примерно 60 сантиметров в диаметре. Чтобы убрать грунт изнутри скважины, можно просверлить её несколько глубже, чем требуется. А затем просто плотно затрамбовать землю в получившееся отверстие.

Установка основания из труб

Дно скважины засыпается щебнем или гравием на высоту около 15 сантиметров. Затем устанавливаются столбы. Если грунт сухой – можно вкапывать их прямо так, без гидроизоляции. Если же нет, то желательно обшить фундамент из асбестовых труб, а конкретно каждый столбик, рубероидом и прикрутить скотчем к нижнему концу мусорный пакет. Пакет нужно расположить так, чтобы он при заливке не образовал крупных складок – это негативно повлияет на прочность конструкции. В него и будет заливаться цемент для уширения, он будет предохранять массу от лишней влаги и грунтовых вод.

После установки необходимо выровнять фундамент из асбестовых труб по вертикали. Сделать это можно с помощью уровня. Применяется либо лазерный, либо самый обычный, пузырьковый. А для измерения вертикального отклонения можно использовать ещё и отвес. Асбестовые трубы для фундамента не должны стоять криво, но должны находиться строго на одном уровне. После выравнивания будущие сваи обсыпаются гравием, щебнем или песком, который затем плотно утрамбовывается. То, что осталось вокруг незасыпанным, засыпается землей и также плотно утрамбовывается.

После установки столбов приготовляется цементная или бетонная смесь. Желательно использовать для неё цемент марки 400. Внутрь до трети длины заливается бетон – и затем труба поднимается на 10-15 сантиметров. Весь бетон стёчет вниз и займёт расширение, создавая плотную подушку от выталкивания грунтом. Её нужно закрепить в таком состоянии до тех пор, пока бетон не застынет.

Пока раствор сохнет, нужно сделать анкер-шпильки, при помощи которых сваи из асбестоцементных труб будут скрепляться с обвязкой из бруса. Она изготовляется так: на длинную шпильку с резьбой накручивается гайка, затем надевается широкая шайба и закрепляется ещё одной гайкой. С другой стороны также накручивается гайка. Та часть, которая будет выступать над бетоном, заматывается малярным скотчем или изолентой, во избежание порчи резьбы бетонной массой.

Затем, если это необходимо, внутрь столба устанавливается арматурная конструкция. Она должна находиться слегка ниже края. Перед заливкой ещё раз проверяется, все ли столбы под фундамент из асбестовых труб находятся на одном уровне. Если нет – лишнее отрезается болгаркой. После этого раствором заливается вся полость до самого верха. Во время заливки необходимо протыкать бетон длинным прутом, чтобы внутри не осталось ни одной воздушной полости, которая может сделать конструкцию ненадёжной.

Пока бетон не схватился, анкер-шпилька погружается в него шайбой вниз и фиксируется. Она должна находиться ровно посередине столба и торчать из него вертикально. Затем сверху на сваю надевается квадрат с отверстием в центре для шпильки, представляющий собой отрезок рубероида. Это – своеобразная гидроизоляция, которая призвана защитить брус от соприкосновения с бетоном, который может впитывать влагу и передавать её на обвязку.

Технология, которая описывает, как сделать столбчатый фундамент из асбестовых труб, не настолько сложна, чтобы бояться приступить к работе. Достаточно строго следовать ей – и всё получится. Строительство на созданной конструкции можно продолжать спустя примерно 28 дней, которые необходимы для полного застывания бетона. Хотя некоторые опытные строители рекомендуют делать её осенью. За остаток осени и зиму конструкция успеет отстояться, и по весне на ней точно можно начинать строить.

Описание материала

Для начала нужно пара слов сказать о том, что такое асбоцементные трубы и обозначить фундаментальные свойства этого материала, поскольку от этого во многом будут зависеть нюансы проведения работ.

Асбоцементные трубы являются материалом, применяемым при проведении водопроводных либо канализационных работ. Смогут кроме этого использоваться и для изготовления дымоходов. Изготавливаются такие трубы из смеси цемента, асбеста и воды. В следствии получается материал, владеющий следующими характерными свойствами:

  • Химическая нейтральность.
  • Долговечность применения.
  • Устойчивость к образованию коррозии.
  • Устойчивость к действию больших температур.
  • Доступность материала.

Но вместе с тем асбоцементные трубы имеют кое-какие сложности в работе, обусловленные главным образом громадным весом труб и склонностью материала к растрескиванию при механических действиях.

Принципиально важно подчернуть, что асбоцементные трубы, каковые употребляются при прокладке водопроводных либо канализационных коммуникаций возможно условно поделить на два типа:

  • Безнапорные трубы.
  • Напорные трубы.

Как направляться из названия, трубы каждого из типов предназначены или для работ под напором, или без такового. В зависимости от типа труб будет различаться и методы их соединения между собой.

Как сделать фундаментное основание своими руками?

Прежде чем приступить непосредственно к монтажу фундаментного основания, нужно:

  • произвести проектирование,
  • сделать расчёты,
  • подобрать инструменты и соответствующие материалы.

Проектирование и расчёты

На стадии проектирования строительства формируют спецификацию строительных конструкций и  материалов, трубопроводов, оборудования различного назначения (отопительный котёл, системы вентиляции и кондиционирования и пр.), где указывают вес каждой позиции.

Также учитывают снеговую нагрузку. Все данные суммируют и получают общую нагрузку от строения на землю.

При самостоятельной оценке физических свойств грунта можно сделать неточные выводы. Поэтому можно доверить анализ почвы местной геологоразведочной службе.

Самый верный способ – это обратиться в местное отделение землеустройства и получить выкопировку вертикальной съёмки земельного участка с расчётным сопротивлением грунта.

Опорную площадь дома рассчитывают по следующей формуле S≥ KNF/RO, где:

  • S – искомая величина площади опоры;
  • RO – расчётное сопротивление грунта;
  • F – общая масса домостроения;
  • KN — коэффициент запаса прочности 1,2.

На плане здания столбы располагают в углах, по линии стен и в местах их пересечения на расстоянии 1,5 – 2 метра друг от друга. Сумма площадей опорной части столбов должна равняться общему показателю S. Исходя из этого, корректируют количество точечных опор.

Учитывая уровень промерзания грунта, принимают глубину заложения фундамента. Например, если почва промерзает в глубину на 1,6 метра, то опоры опускают в скважины ниже на 50 — 100 мм.

Инструменты

Для устройства основания понадобится:

  • шанцевый инструмент,
  • ручной или механизированный бур,
  • болгарка и растворомешалка.

Также для разметки земельного участка под фундаментные опоры понадобится:

  • шнур,
  • молоток,
  • реперы (деревянные колышки, рейки или отрезки арматуры) и лазерный уровень.

Материалы

Необходимо подготовить трубы нужной длины, деревянные рейки, цемент, песок, воду, щебень, отрезки арматуры периодичного профиля и вязальную проволоку. Также нужно запастись полиэтиленовой плёнкой.

Пошаговая инструкция

Для опор из асбоцементных труб:

  1. Асбестовые трубы нарезают на отрезки нужной длины болгаркой или ножовкой.
  2. Делают разметку участка, согласно плану.
  3. Прямые углы разметки проверяют промерами диагоналей с помощью шнура.
  4. В места установки столбов вбивают колышки или отрезки арматуры.
  5. Буром просверливают отверстия на заданную глубину.
  6. Подготовленные отрезки труб опускают в скважины.
  7. В полости опускают арматуру так, чтобы она выступала из опор вверх на 150 – 200 мм.
  8. В растворомешалке готовят бетонный раствор, перемешивая с водой цемент и щебень.
  9. В трубы заливают бетон послойно толщиной 150 -200 мм. Каждый слой трамбуют подручным инструментом или электровибратором.
  10. Оголовки столбов накрывают полиэтиленом, пропуская через дыры выпуски арматуры.
  11. Бетон набирает достаточную несущую способность для продолжения строительства через 15 дней после заливки.

Для металлических опор:

  1. Трубы очищают от ржавчины металлическими щётками. Если нужно, обрабатывают восстановителем ржавчины.
  2. Внешнюю поверхность столбов покрывают битумной мастикой.
  3. Для труб большого диаметра роют ямы, дно которых засыпают песчано-гравийную смесь и тщательно её трамбуют.
  4. Подушки накрывают геотекстилем края, которого заводят вверх на высоту 150 — 200 мм.
  5. На плёнку ставят сетки из гладкой арматуры с пластиковыми опорами высотой 50 мм. Это нужно для образования защитного слоя армокаркаса.
  6. Сетки заливают бетоном на высоту заведённых краёв плёнки.
  7. Через 10 – 15 дней в приямках устанавливают отрезки стальные трубы и заливают их бетоном.
  8. Столбчатый фундамент из металла не армируют. Отрезки арматуры для крепления к ростверку приваривают к внешней стороне труб.

 Для пластиковых столбов:

  1. ПВХ трубы нарезают ножовкой на отрезки нужной длины.
  2. В готовые скважины опускают пластиковые опоры. Внутрь опускают армокаркас из двух – трёх прутьев периодичного профиля.
  3. Лазерным уровнем отмечают вверх опор. Лишние верхние части срезают болгаркой.
  4. Полости заливают бетоном. Через 15 – 20 дней фундамент готов к выполнению следующих этапов строительства.

Сваи фундамента из асбестовых труб

Один из вариантов недорогих, но достаточно прочных фундаментов под частное строительство. Однако, этот тип фундаментов подходит лишь для возведения легких зданий: домов из дерева (брусовых или рубленных), каркасных или щитовых конструкций. Возведение тяжелых зданий из кирпича на данном типе фундамента не рекомендуется.

Асбестоцементные трубы и фундамент и конструкция фундамента.

Фундамент из труб своими руками. Экономия и простота.

Многие строители видят недостаток этого фундамента из асбестоцементных труб то, что при его возведении нет возможности устроить подвальное помещение или подпол. На самом деле это позволяет сэкономить значительную часть бюджета и не закапывать сотни тысяч рублей, а то и миллионы, которые вы потратите на бетон, чтобы хранить зимой картошку. В наше время, данный тип конструкций пользуется популярностью, особенно в местностях с угрозой затопления.

Кроме того, многих подкупает не только экономическая выгода данного фундамента, но и предельная простота его сооружения, что немаловажно, если вы строите дом своими руками. По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций. По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций

По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций.

Основные расчеты фундамента из асбестоцементных труб

В основе расчетов будет лежать:

  • количество асбестоцементных труб (по 1 на каждые 2,5-3 м.)
  • требуемая длина собственно труб (зависит от глубины промерзания грунта и планируемого возвышения над землей),
  • диаметр трубы (в соответствии с весом и размерами постройки),
  • необходимый объем бетона для заливки (для заливки десятиметровой опор диаметром 10 см. потребуется 0,1 куб.м. бетона, для опор диаметром 30 см. – 1 куб.м. бетонной смеси),
  • количество арматурных прутьев (3-4 на каждую опору).

Этапы возведения свай из труб

  1. Площадка строительства расчищается по ширине будущего строения с отступом от внешних краев в 2-3 м. Верхний плодородный слой земли заменятеся песчанной смесью.

2. На подготовленном участке выполняется разметка будущего фундамента. Для этого в землю втыкаются колышки и протягивается веревка или леска, которая выравнивается с помощью уровня. Задача данной разметки – контроль за возводимыми опорами, которые должны стоять ровно и на одном уровне.

3. Далее начинается процесс установки асбестоцементных труб. На размеченном участке производится бурение скважин, которые по диаметру должны быть несколько больше диаметра самих труб. Для работы можно использовать бур ТИСЭ или обычный строительный.

4. На дно скважины насыпается песок, иногда требуется создание более широкой, чем диаметр трубы, бетонной подушки. Песок на дне утрамбовывается. Если заливалась бетонная подушка – есть смысл дожидаться ее затвердевания.

5. На дно скважины помещается гидроизоляционный материал, который будет бетонную смесь от потери влаги.

Заливка бетона в асбестовую трубу через сито

Когда все эти подготовительные мероприятия закончены в отверстие отпускают асбестоцементную трубу. Опору фиксируют в строго вертикальном положении и фиксируют распорками.

Как фиксировать асбестовую трубу для фундамента

Внутрь трубы помещается металлический каркас и порциями заливается бетон, смесь обрабатывается вибробуром для удаления воздушных мешков.

Далее пустое пространство скважины заполняется песком и утрамбовывается.

Заливка бетона через сито в асбестоцементную трубу

Время готовности свайного фундамента из труб

Набирает прочность фундамент из асбестоцементных труб до 28-30 дней, однако к работам по установке ростверка можно приступать через 14 дней с момента заливки последней опоры.

После установки всех опор и набора цементом прочности верхний слой фундамента из асбестоцементных труб сверяется при помощи лазерного уровня и, при необходимости, лишние части срезаются.

При постройке ростверка могут использоваться такие строительные материалы, кок дерево, металл или бетонная смесь. Самым же прочным будет монолитный армированный ростверк из бетона.

Вывод по сваям из труб

Этот тип фундамента из труб, которые изготовлены из асбестоцемента заслуживает особого внимания, ведь это наиболее дешевый тип фундамента, который вы в состоянии сделать своими руками. Не забываем, что фундамент такого типа подходит для легких каркасных или деревянных домов, а также небольших сооружений и бань.

Столбчатый фундамент из асбестоцементных труб – плюсы и минусы

Свайный фундамент из трубчатых колонн, залитых бетоном, отличается следующими достоинствами:

  • Повышенным уровнем прочности, позволяющим гарантировать устойчивость легких зданий на склонных к пучению и затопляемых почвах.

    Если вы решили сделать столбчатый фундамент из труб своими руками, то необходимо знать, что его используют для строительства легких каркасных и деревянных зданий

  • Устойчивостью к воздействию отрицательных температур, обеспечивающей неподвижность возводимой постройки.
  • Стойкостью к влиянию агрессивных сред, под воздействием которых асбоцементный материал не разрушается.
  • Жесткостью элементов трубчатой опалубки, не подвергающейся деформации при бетонировании в отличие от оболочки из рубероида.
  • Монолитностью асбестовой опалубки, представляющей совместно с залитым бетонным раствором единую конструкцию.
  • Скоростью возведения благодаря простоте конструкции, возможностью самостоятельного выполнения работ.
  • Незначительным уровнем расходов, связанных с использованием недорогих и доступных материалов.
  • Возможностью самостоятельного выполнения расчетов столбчатой основы без использования услуг наемных специалистов.
  • Длительным эксплуатационным периодом, составляющим на сложных грунтах и гористой местности более трех десятилетий.

Фундамент из труб, наряду с достоинствами, имеет слабые стороны:

  • невозможность обустройства подвала под зданием, установленным на свайных опорах;
  • недостаточную тепловую изоляцию и ветровую защиту нижней части постройки, смонтированной на забетонированных сваях.

Для того чтобы построить надежную и прочную конструкцию основания на асбестоцементных трубах, надо определить необходимое количество столбов и глубину их закладки

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
